MANUAL DE USUARIO T1 Race CORSAIR

Respaldo del asiento

Base de control del asiento Base de silla

Cubiertas de montaje del respaldo del asiento (se proporcionan dos de repuesto) Ruedas de silla

Muelle de gas Llave Allen M8 Nota: La tornillería se ha preinstalado de fábrica en las ubicaciones de montaje para garantizar un ajuste y funcionamiento adecuados durante el montaje Tornillos de montaje (se proporcionan como repuestos)

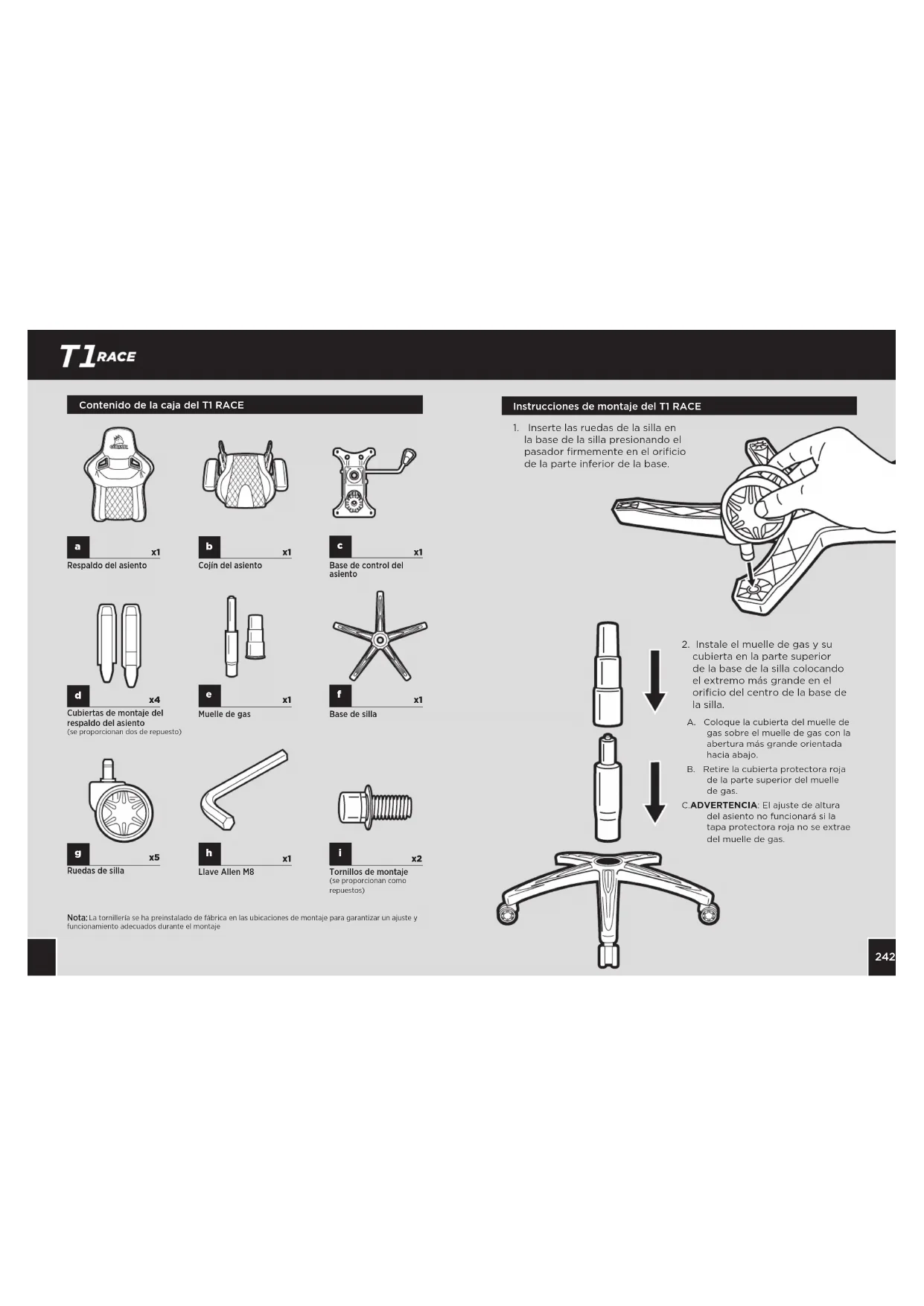

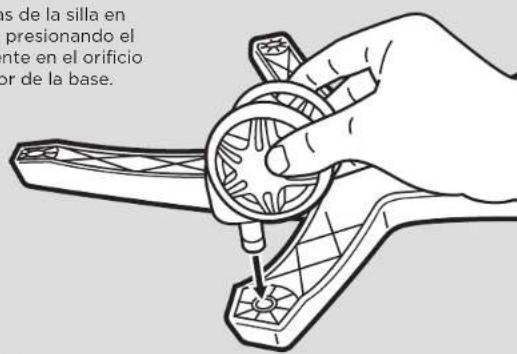

1. Inserte las ruedas de la silla en

la base de la silla presionando el pasador firmemente en el orificio de la parte inferior de la base.

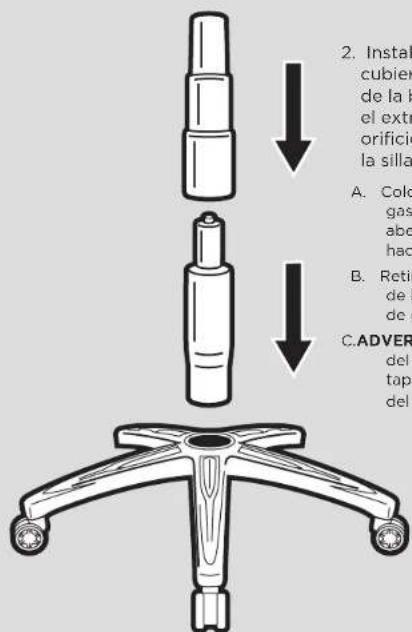

2. Instale el muelle de gas y su

cubierta en la parte superior de la base de la silla colocando el extremo más grande en el orificio del centro de la base de la silla. A. Coloque la cubierta del muelle de gas sobre el muelle de gas con la abertura más grande orientada hacia abajo. B. Retire la cubierta protectora roja de la parte superior del muelle de gas. C. ADVERTENCIA: El ajuste de altura del asiento no funcionará si la tapa protectora roja no se extrae del muelle de gas. Instrucciones de montaje del T1 RACE2625 2625

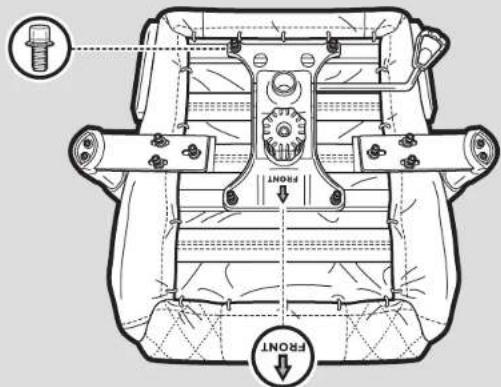

4. Montaje del asiento de la silla.

A. Extraiga los cuatro tornillos de la parte inferior del cojín del asiento utilizando la llave Allen M8 suministrada. B. La base de control incluye una etiqueta con una flecha que muestra la parte delantera de la unidad que se debe instalar orientada hacia la parte delantera de la silla. C. Con los cuatro tornillos de la parte inferior del cojín del asiento, acople la base de control del asiento en el cojín del asiento.

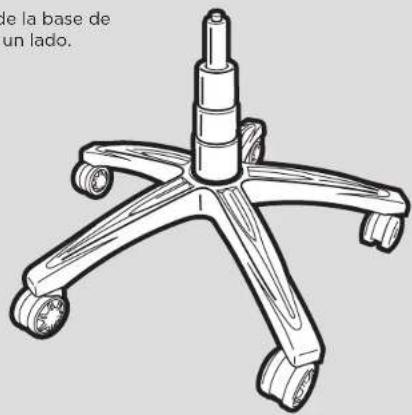

3. Coloque el conjunto de la base de

la silla completado en un lado.

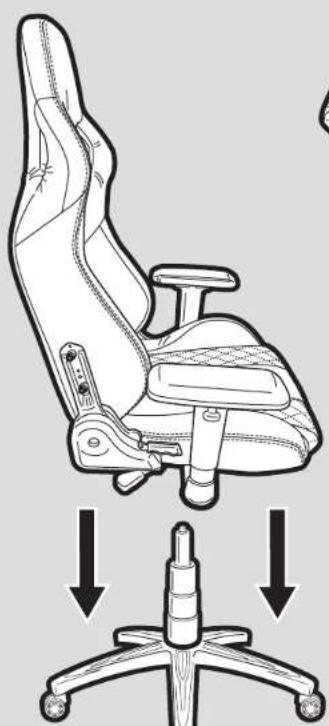

6. Coloque el conjunto del asiento

sobre el conjunto de la base de la silla insertando el cilindro del muelle de gas en el orificio central de la base de control del asiento. A. Se deslizará hasta acoplarse. Presione hacia abajo para asegurarse de que el conjunto del asiento está firmemente acoplado antes de usar la silla.

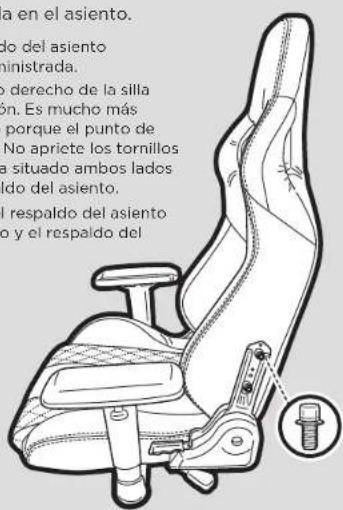

5. Montaje del respaldo de la silla en el asiento.

A. Extraiga los tornillos del respaldo del asiento utilizando la llave Allen M8 suministrada. B. CONSEJO: Empiece por el lado derecho de la silla con el mecanismo de reclinación. Es mucho más sencillo empezar por este lado porque el punto de montaje está fijado en su sitio. No apriete los tornillos completamente hasta que haya situado ambos lados (los cuatro pernos) en el respaldo del asiento. C. Utilice los tornillos extraídos del respaldo del asiento para acoplar el cojín del asiento y el respaldo del asiento juntos.2827 2827

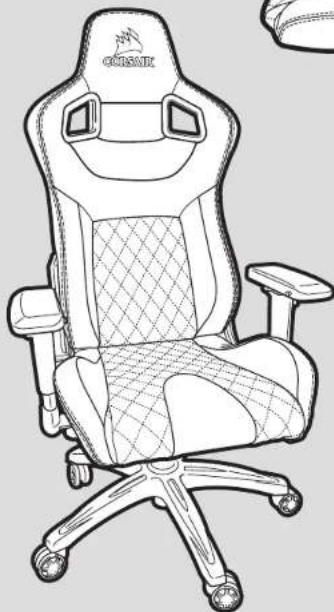

8. Disfrute de su nueva silla

para juegos T1 RACE.

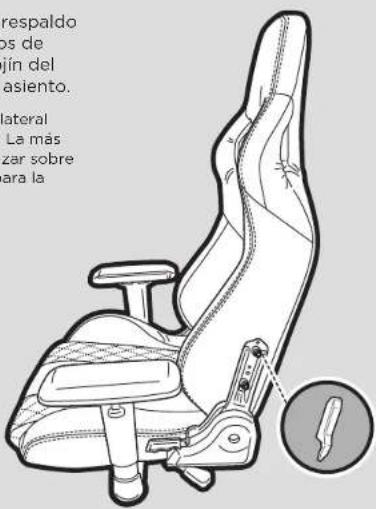

7. Encaje las cubiertas del respaldo

de la silla sobre los puntos de acoplamiento entre el cojín del asiento y el respaldo del asiento. A. Dispone de una cubierta lateral izquierda y una derecha. La más alta de ellas se debe utilizar sobre el lateral con el mango para la función de reclinación.

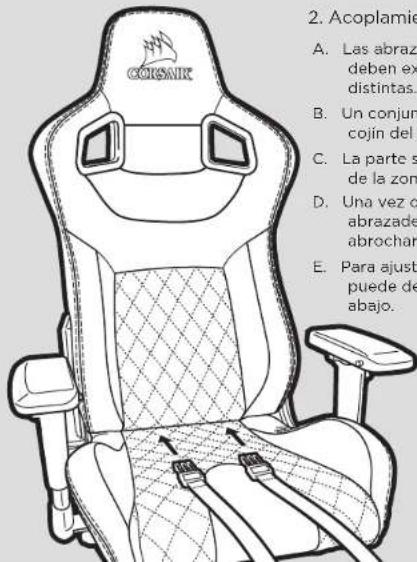

2. Acoplamiento del cojín lumbar

A. Las abrazaderas para el cojín lumbar deben extenderse en dos direcciones distintas. B. Un conjunto recorrerá la abertura entre el cojín del asiento y el respaldo del asiento. C. La parte superior pasará por los orificios de la zona de los hombros. D. Una vez que ambos conjuntos de abrazaderas estén colocados, se pueden abrochar en la parte posterior de la silla. E. Para ajustar la altura del apoyo lumbar, puede deslizarlo hacia arriba o hacia abajo. Características Completas

1. Acoplamiento del cojín para el cuello.

A. El cojín para el cuello cuenta con un acoplamiento de presión que permite instalar el cojín de dos formas distintas. Puede deslizar la banda sobre la parte superior del reposacabezas para una colocación más alta del cojín o acoplar el cojín a través de los orificios situados en la zona del cuello para una colocación más baja del cojín.3029
