MANUAL DE UTILIZADOR T3 Rush CORSAIR

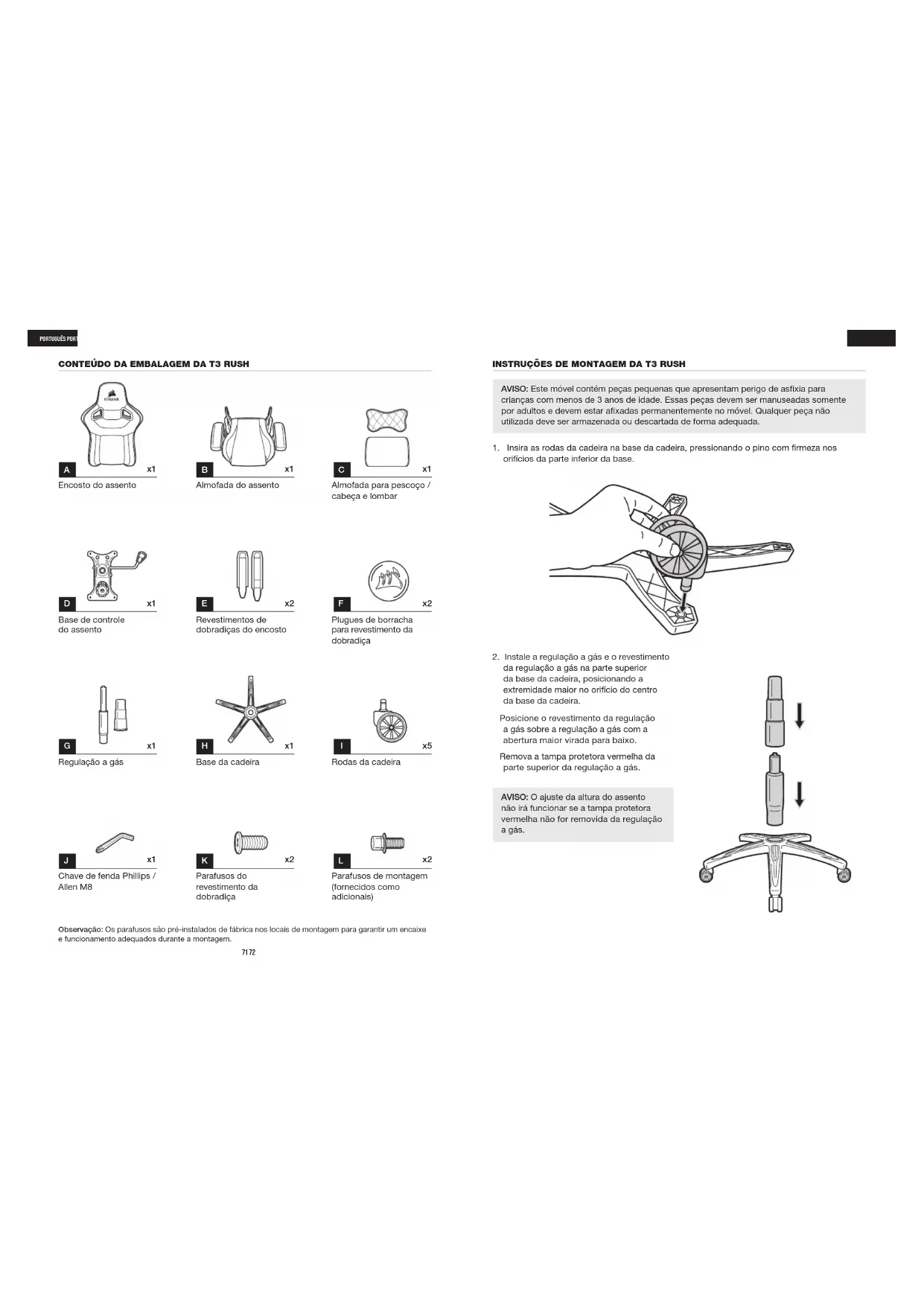

B71 72 CONTEÚDO DA EMBALAGEM DA T3 RUSH Observação: Os parafusos são pré-instalados de fábrica nos locais de montagem para garantir um encaixe e funcionamento adequados durante a montagem.

Encosto do assento Regulação a gás Base de controle do assento Chave de fenda Phillips / Allen M8 Almofada do assento Base da cadeira Revestimentos de dobradiças do encosto Parafusos do revestimento da dobradiça Almofada para pescoço / cabeça e lombar Rodas da cadeira Plugues de borracha para revestimento da dobradiça Parafusos de montagem (fornecidos como adicionais) AVISO: Este móvel contém peças pequenas que apresentam perigo de asfixia para crianças com menos de 3 anos de idade. Essas peças devem ser manuseadas somente por adultos e devem estar afixadas permanentemente no móvel. Qualquer peça não utilizada deve ser armazenada ou descartada de forma adequada. AVISO: O ajuste da altura do assento não irá funcionar se a tampa protetora vermelha não for removida da regulação a gás. INSTRUÇÕES DE MONTAGEM DA T3 RUSH

2. Instale a regulação a gás e o revestimento

da regulação a gás na parte superior da base da cadeira, posicionando a extremidade maior no orifício do centro da base da cadeira. Posicione o revestimento da regulação a gás sobre a regulação a gás com a abertura maior virada para baixo. Remova a tampa protetora vermelha da parte superior da regulação a gás.

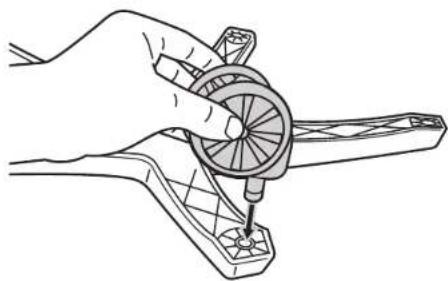

1. Insira as rodas da cadeira na base da cadeira, pressionando o pino com firmeza nos

orifícios da parte inferior da base.

PORTUGUÊS PORTUGUÊS73 74

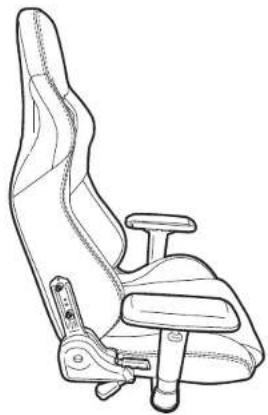

5. Montagem do encosto da cadeira

Remova os parafusos do encosto do assento usando a chave Allen M8 fornecida. DICA: Comece pelo lado direito da cadeira com o mecanismo de reclinação. É muito mais fácil começar por esse lado, pois o ponto de montagem já está afixado. Não aperte os parafusos completamente até que você tenha ambos os lados (todos os quatro parafusos) iniciados no encosto do assento.

6. Use os parafusos retirados do encosto do

assento para unir a almofada do assento com o encosto do assento. Coloque a montagem do assento sobre a montagem da base da cadeira, inserindo o cilindro da regulação a gás no orifício central da base de controle do assento. Certifique-se de que a montagem do assento está presa com firmeza no lugar antes de usar a cadeira.

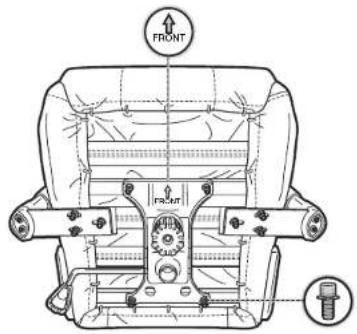

4. Montagem do assento da cadeira.

Remova os quatro parafusos da parte inferior da almofada do assento usando a chave Allen M8 fornecida. Usando os quatro parafusos da parte inferior da almofada do assento, afixe a base de controle do assento na almofada do assento. INSTRUÇÕES DE MONTAGEM DA T3 RUSH INSTRUÇÕES DE MONTAGEM DA T3 RUSH

3. Reserve a montagem da base da cadeira finalizada para prosseguir depois.

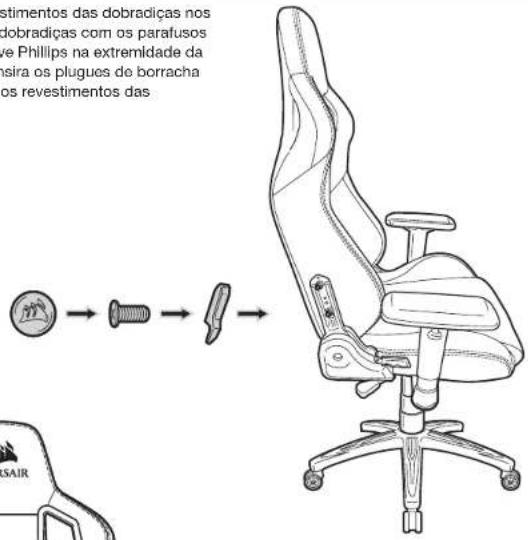

7. Afixe os revestimentos das dobradiças nos

suportes das dobradiças com os parafusos usando a chave Phillips na extremidade da chave Allen. Insira os plugues de borracha após prender os revestimentos das dobradiças.

1. Afixe a almofada para pescoço

A almofada para pescoço tem um acessório de fixação que permite que a almofada seja instalada de duas formas diferentes. Você pode deslizar a faixa sobre a parte superior do apoio de cabeça para um posicionamento mais alto da almofada ou afixar a almofada usando os orifícios na área do pescoço para um posicionamento mais baixo da almofada.

2. Coloque a almofada lombar no apoio das

costas para obter um suporte adicional nas costas.

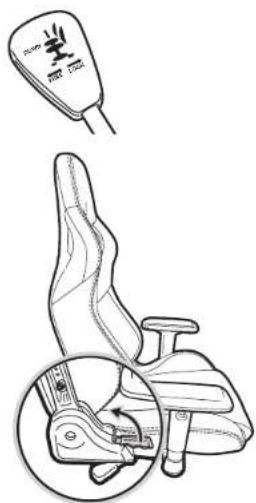

1. Trava de inclinação / Alavanca de ajuste de altura

Empurre a alavanca em direção ao centro da cadeira para acionar a trava de inclinação. Puxe-a na direção contrária da cadeira para desativar a trava de inclinação. Para reduzir a altura da cadeira, puxe a alavanca para cima enquanto aplica peso sobre a cadeira. Para aumentar a altura, puxe a alavancar para cima enquanto a cadeira estiver vazia.

2. Alavanca de reclinação

Puxe esta alavanca para reclinar o encosto do assento para frente ou para trás.

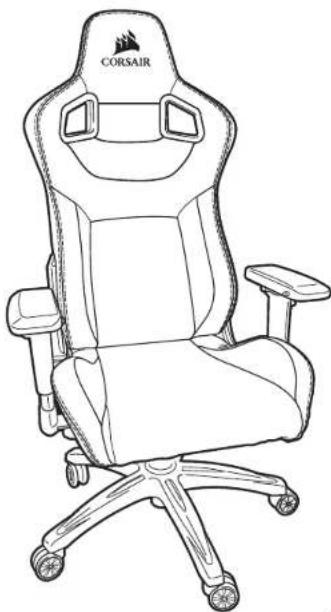

8. Parabéns pela montagem da sua nova

cadeira gamer T3 RUSH. Aproveite! INSTRUÇÕES DE MONTAGEM DA T3 RUSH RECURSOS ADICIONAIS AVISO: O uso indevido desta cadeira pode danificá-la ou resultar em danos pessoais. Use esta cadeira de forma não abusiva. AVISO: Não aplique pressão ao encosto do assento antes de puxar a alavanca de reclinação. A mudança súbita de peso pode fazer com que a cadeira fique instável, o que pode danificar a cadeira e/ou provocar danos pessoais.

3. Apoio de braço 4D

A. Botão deslizante para frente / para trás B.Botão dentro/fora C. Aba de ajuste de altura D. Suporte giratório

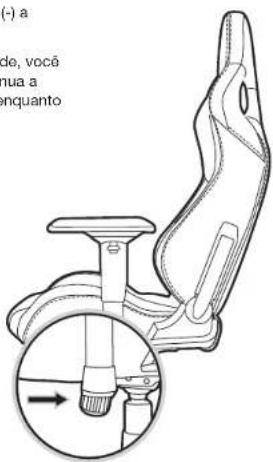

4. Botão de tensão de inclinação

Gire este botão para aumentar (+) ou diminuir (-) a tensão da inclinação. DICA: Se a cadeira inclinar-se com facilidade, você pode aumentar a tensão. Por outro lado, diminua a tensão se você achar muito difícil se reclinar enquanto estiver sentado(a) na cadeira.
