Type de produit	Ventilateur de boîtier
Marque	Corsair
Modèle	ML120
Dimensions	120 x 120 x 25 mm
Poids	Environ 135 g
Alimentation	12 V, 0.3 A
Vitesse de rotation	400 à 1600 tr/min (PWM)
Niveau sonore	Jusqu'à 30 dBA
Débit d'air	Jusqu'à 75 CFM
Type de roulement	Roulement à lévitation magnétique
Éclairage	RGB (4 LED adressables)
Connectique	4 broches PWM, connecteur RGB 4 broches
Contenu du kit (3 ventilateurs)	3 ventilateurs, 1 hub RGB, 1 Lighting Node PRO, 12 vis, 2 bandes de fixation
Contenu du kit (1 ventilateur)	1 ventilateur, 4 vis
Logiciel de contrôle	CORSAIR iCUE (téléchargement gratuit)
Compatibilité	Boîtiers avec emplacements pour ventilateurs 120 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les liquides
Sécurité	Débrancher l'alimentation avant l'installation
Pièces détachées	Contacter le service après-vente Corsair
Informations générales	Notice de 23 pages disponible en téléchargement

FOIRE AUX QUESTIONS - ML120 CORSAIR

Comment installer le ventilateur CORSAIR ML120 ?

Fixez le ventilateur sur le boîtier à l'aide des vis fournies. Branchez le câble PWM sur la carte mère (ventilateur 4 broches) et le câble RGB sur le hub RGB ou directement sur le Lighting Node PRO si fourni.

Comment contrôler l'éclairage RGB du ML120 ?

Utilisez le logiciel CORSAIR iCUE pour personnaliser les effets lumineux. Assurez-vous que le ventilateur est connecté au hub RGB et au Lighting Node PRO.

Puis-je utiliser plusieurs ventilateurs ML120 en série ?

Oui, connectez les ventilateurs dans l'ordre séquentiel (1-2-3-4-5-6) sur le hub RGB. Les animations commenceront par le ventilateur n°1.

Comment réduire le bruit du ventilateur ?

Utilisez une courbe PWM dans le BIOS ou iCUE pour réduire la vitesse. Les roulements à lévitation magnétique sont déjà silencieux ; vérifiez que le ventilateur n'est pas obstrué.

Le ML120 est-il compatible avec mon boîtier ?

Il est compatible avec tout boîtier disposant d'un emplacement pour ventilateur de 120 mm. Vérifiez l'espace disponible pour l'épaisseur standard de 25 mm.

Comment nettoyer le ventilateur ?

Éteignez l'ordinateur et débranchez le ventilateur. Utilisez un chiffon doux légèrement humide ou une bombe d'air comprimé pour enlever la poussière. Évitez les liquides.

Que faire si l'éclairage RGB ne fonctionne pas ?

Vérifiez les connexions au hub RGB et au Lighting Node PRO. Assurez-vous que les ventilateurs sont connectés dans l'ordre séquentiel. Redémarrez iCUE et le système.

Quelle est la vitesse maximale du ML120 ?

La vitesse maximale est de 1600 tr/min en PWM. La vitesse minimale est de 400 tr/min.

Où télécharger le logiciel iCUE ?

Téléchargez la dernière version sur le site officiel de Corsair : www.corsair.com/downloads. Une connexion Internet est nécessaire.

Comment brancher le Lighting Node PRO ?

Branchez le câble mini-USB sur le Lighting Node PRO et sur un connecteur USB 2.0 interne de la carte mère. Branchez la fiche SATA sur une prise d'alimentation SATA libre.

MODE D'EMPLOI ML120 CORSAIR

Le ventilateur CORSAIR ML120 PRO RGB PWM associe les performances du roulement à levitation magnétique à un éclairage RGB intense. Les quatre LED RGB installées en hub produit une vivie explosion de lumière et de couleurs, ce qui permet d'assortir facilement le ventilateur au style de votre système. Notre PC attirera tous les regards dans le plus grand silence grâce à la plage de contrôle de 400 à 1600 tr/min.

Contenu du kit ML PRO RGB
Jeu de trois ventilateurs	Ventilateurs 3
	Hub du ventilateur 1
	CORSAIR Lighting Node PRO 1
	Vis de fixation 12
	Bandes do fixation 2
Simple ventilateur	Ventilateurs 1
	Vis do fixation 4

Remarques sur la connectique
Connectez les ventilateurs dans l'ordre sequential: 1 > 2 > 3 > 4 > 5 > 6
Les animations commencement par le ventilateur n" et continuant jusqu'au ventilateur n6.
- Un ventilateur non connecté en série entrainera l'arrêt de la communication et de la fonction d'éclairage LED RGB.
Montez les ventilateurs à l'emplacement de votrechoix dans le chassiS.
Trouvez pour le hub RGB LED un emplacement suffisamment spacieux pour connecter tous les cables des LED RGB des ventilateurs installés dans cette système.
Le CORSAIR Lighting Node PRO devra également être branché au hub RGB LED pour que le logiciel CORSAIR I-CUE puisse contrôler l'éclairage RGB LED.
Installee le hub RGB LED à l'aide des bandes de fixation fournies.

Ételignez votre système avant d'installer le Lighting Node PRO.
Trouvez un emplacement pour le Lighting Node PRO. Il doitetre suffisamment spacieux pour que le cable atteigne le hub RGB LED.
Installes le Lighting Node PRO à l'aide de la bande de fixation fournie.

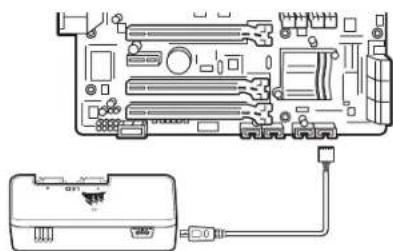

Branchez le cable mini-USB sur l'arrête du Lighting Node PRO, puis branchez l'extremité à 9 broches sur un cavalier USB 2.0 interne disponible de votre système.
Connectez la fiche SATA sur une prise SATA disponible de l'alimentation de votre système.

10

Branchez le cable RGB LED sur un cavalier LED disponible sur le Lighting Node PRO pour connecter le hub LED.
Connectez la fiche SATA sur une prise SATA disponible de l'alimentation de votre système.

Pour profiter de tout le potentiel de CORSAIR ICUE, téléchargez la derniere version à l'adresse www.corsair.com/downloads.

• Une connexion Internet est nécessaire pour télécharger le logiciel. CORSAIR iCUE est indispensable pour contrôler l'éclairage.
