Omada EAP610Outdoor - Point d'accès TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès extérieur Wi-Fi 6 (802.11ax)
Marque	TP-Link
Modèle	Omada EAP610 Outdoor
Dimensions	200 x 200 x 35 mm (sans antennes)
Poids	1,5 kg (approximatif)
Alimentation	PoE (Power over Ethernet) 802.3af/at, ou adaptateur secteur 12V/1.5A (non fourni)
Fonctions principales	Double bande simultanée (2.4 GHz et 5 GHz), débit total jusqu'à 1775 Mbps, mesh Wi-Fi, gestion centralisée via contrôleur Omada, montage sur mât ou mural
Normes réseau	IEEE 802.11a/b/g/n/ac/ax, IEEE 802.3u/ab/at/af
Sécurité	WPA2/WPA3, filtrage MAC, VLAN, accès invité, détection d'intrusion
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs. Vérifier régulièrement les joints d'étanchéité.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le SAV TP-Link. Garantie 2 ans.
Informations générales	Température de fonctionnement : -30 °C à 70 °C ; indice de protection IP67 ; certification CE, RoHS

FOIRE AUX QUESTIONS - Omada EAP610Outdoor TP-LINK

Comment alimenter le TP-Link Omada EAP610 Outdoor ?

L'EAP610 Outdoor peut être alimenté via un câble Ethernet avec commutateur PoE (802.3af/at) ou via un adaptateur secteur optionnel (12V, 1.5A). Un injecteur PoE peut être utilisé si votre switch n'est pas PoE.

Quel est le débit maximum de l'EAP610 Outdoor ?

Le débit total peut atteindre 1775 Mbps : 574 Mbps sur la bande 2.4 GHz et 1201 Mbps sur la bande 5 GHz en Wi-Fi 6.

Est-il compatible avec les contrôleurs Omada ?

Oui, cet access point est compatible avec les contrôleurs logiciels ou matériels Omada pour une gestion centralisée.

Comment procéder à l'installation physique ?

Fixez l'appareil sur un mât (avec les colliers fournis) ou sur un mur (avec la platine). Orientez-le vers la zone à couvrir. Assurez-vous que le joint étanche est correctement installé pour garantir l'étanchéité.

Quels sont les modes de gestion disponibles ?

Deux modes : autonome (via l'interface web intégrée) ou administré (via le logiciel Omada Controller ou un contrôleur matériel).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez le bouton de réinitialisation enfoncé pendant 5 secondes à l'aide d'un trombone. Les voyants clignoteront, puis l'appareil redémarrera avec des paramètres par défaut.

Quel câble Ethernet utiliser ?

Utilisez un câble Ethernet blindé de catégorie 5e ou supérieure pour assurer une bonne performance et une fiabilité en extérieur.

Est-ce que cet access point supporte le mesh Wi-Fi ?

Oui, l'EAP610 Outdoor prend en charge le maillage Wi-Fi (mesh) via la technologie Omada Mesh, permettant une couverture étendue sans fil.

Quelles sont les certifications de sécurité ?

L'appareil est certifié CE et RoHS. Il respecte les normes de sécurité IP67 pour une utilisation extérieure.

Comment configurer l'EAP610 Outdoor sans contrôleur ?

Connectez-vous à l'interface web via son adresse IP par défaut (192.168.0.254). Utilisez 'admin' comme nom d'utilisateur et mot de passe, puis suivez l'assistant de configuration.

MODE D'EMPLOI Omada EAP610Outdoor TP-LINK

Remarque: L'aspect des illustrations peut différer de celui du produit réel.

Topologie d'un réseau typique

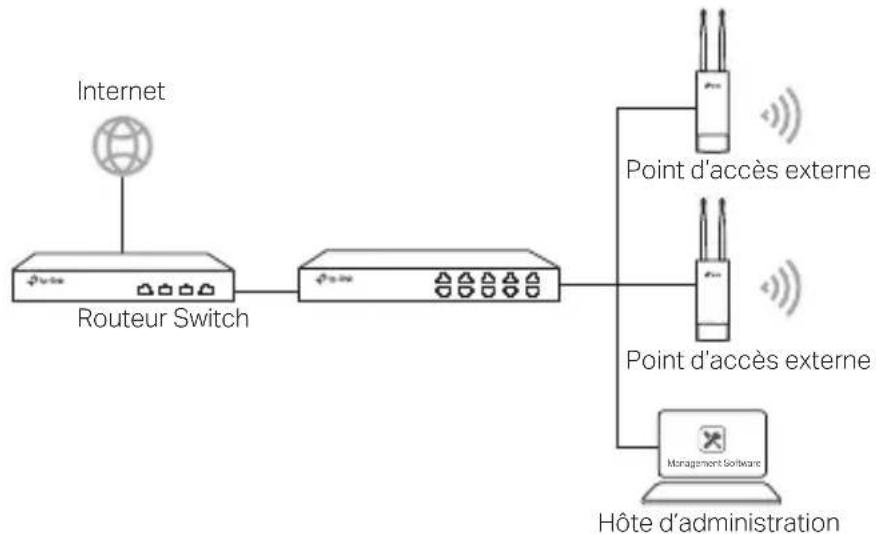

■ Mode administré

Via le logiciel d'administration centralisé

Un ordinateur exécutant le logiciel d'administration centralisé, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès)

Vous pouvez obtenir le logiciel d'aministration depuis : http://www.tp-link.fr

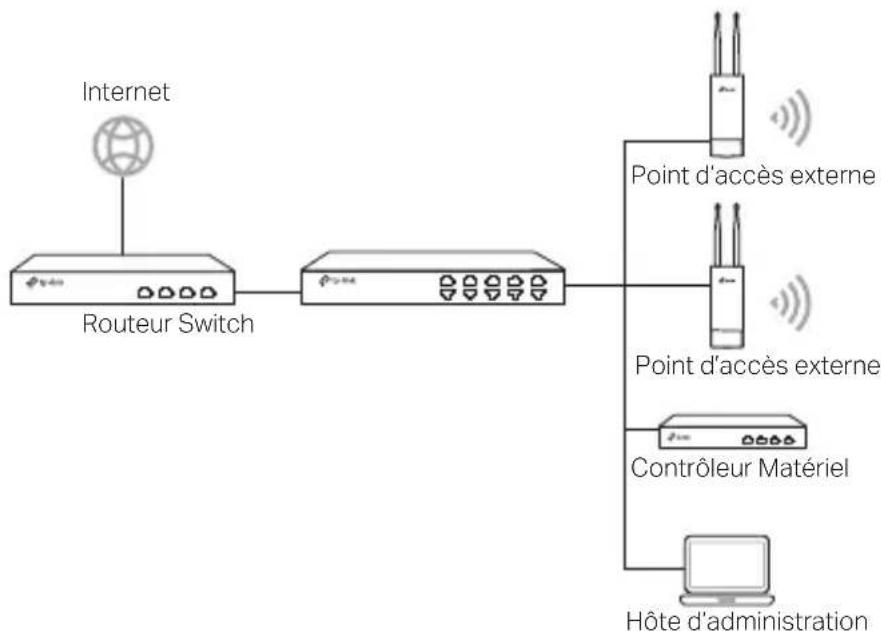

Via Contrôleur Matériel (pour les points d'accès Omada)

Le contrôleur matériel peut être dans le même sous-réseau ou Wi-Fi points d'accès L'hôte d'administration est utilisé pour se connecter au contrôleur matériel pour administrer centralement les PA (Point d'Accès)

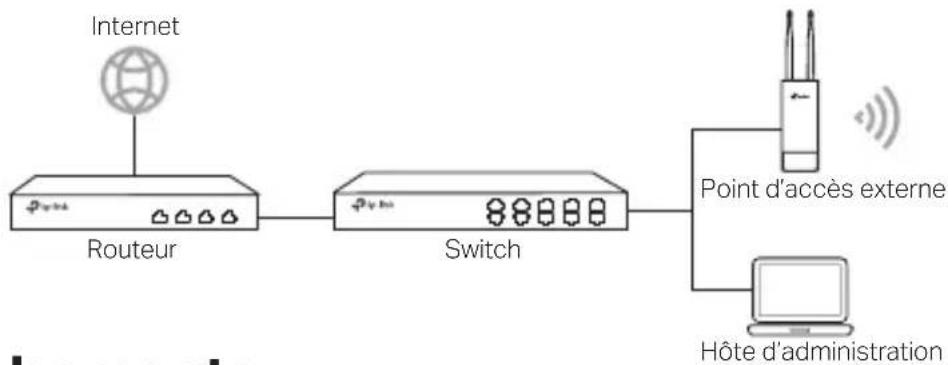

■ Mode autonome

Branchements

Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques

■ Via un switch PoE

Certains points d'accès peuvent être alimentés via un PSE (Power Source Equipment : tel qu'un switch ou un injecteur PoE) conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

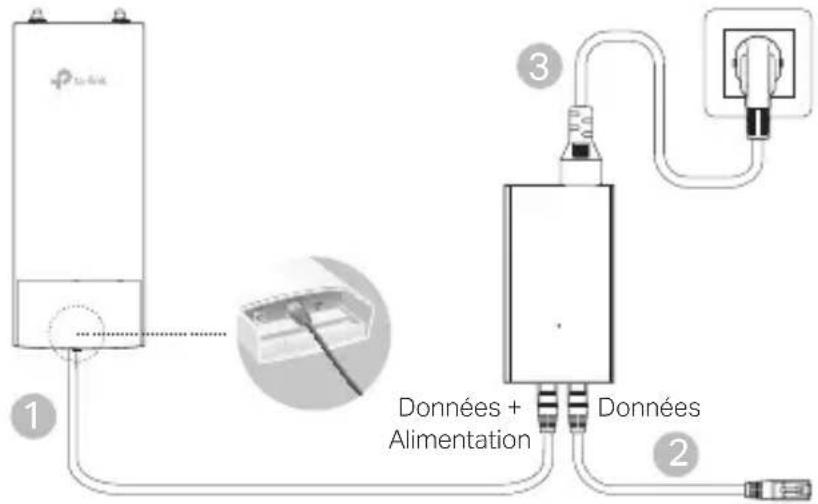

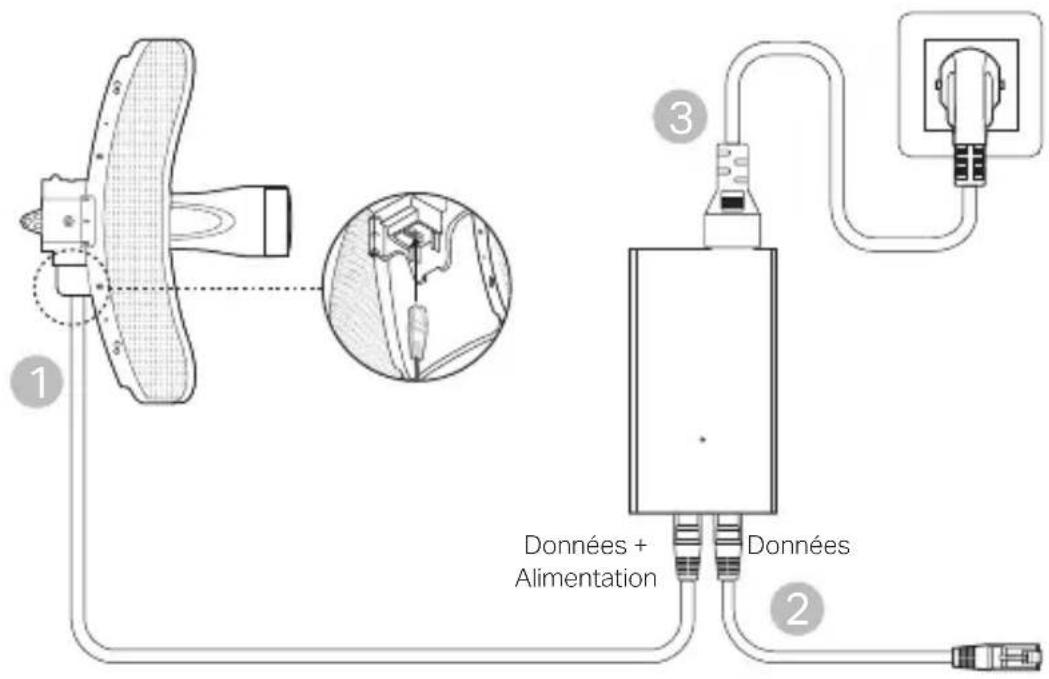

■ Via un adaptateur PoE

Certains points d'accès peuvent être alimentés via un adaptateur PoE spécifique (fourni en ce cas). Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

ou

Fixation du point d'accès

1 Choisissez la méthode correspondant à votre besoin

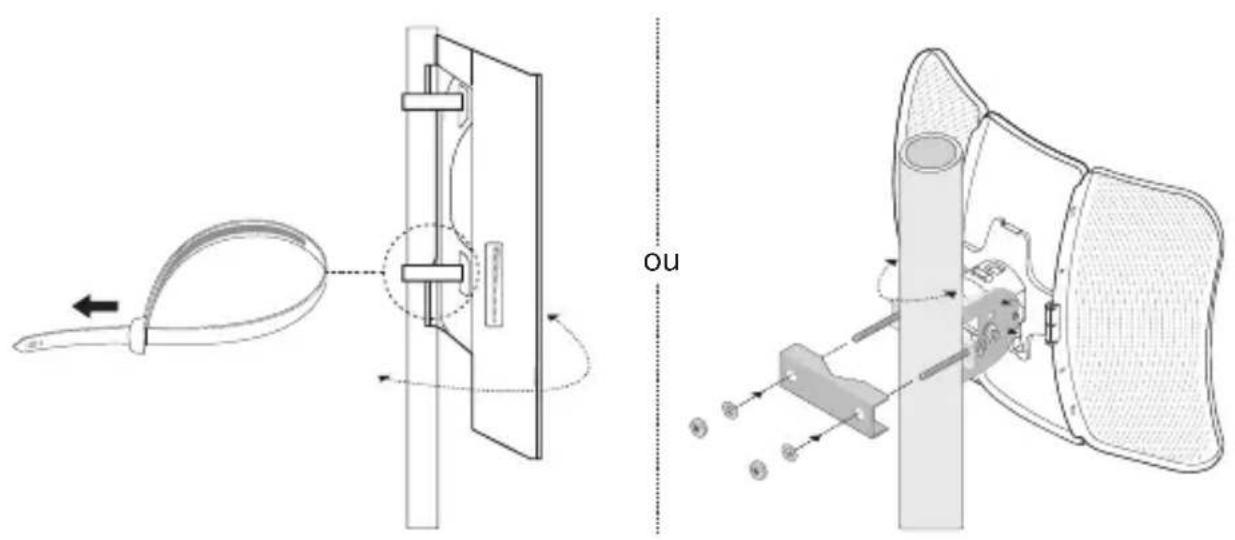

■ Fixation sur un mât

Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir

■ Fixation murale (pour les produits fournis avec une platine de montage)

Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage Visser ensuite les antennes au point d'accès

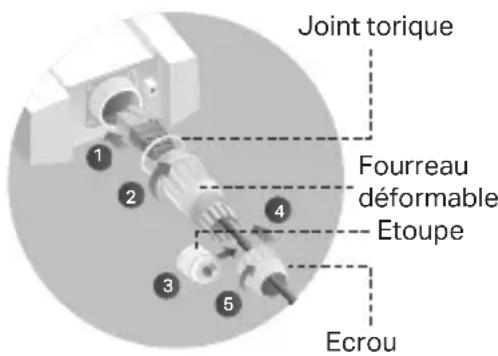

2 Installez le joint étanche (pour certains appareils)

Avant l'installation, insérez le câble Ethernet dans l'écrou, le fourreau déformable et le joint torique Suivez ensuite les étapes comme indiqué sur l'image:

(1) Branchez le câble Ethernet au port
(2) Montez le joint torique sur la tête du fourreau déformable et vissez le fourreau déformable sur le corps de l'appareil
(3) Insérez le câble Ethernet à travers la fente de l'étoupe avec le côté le plus épais vers le fourreau déformable

(4) Insérez l'étoupe sur le fourreau déformable

(5) Vissez l'écrou sur le fourreau déformable

Configuration logicielle

■ Mode administré

Pour configurer simultanément plusieurs points d'accès via le logiciel d'administration centralisé ou via un contrôleur Wi-Fi, reportez-vous au Mode d'emploi correspondant Vous pouvez télécharger le Mode d'emploi depuis notre site http://www.tp-link.com/fr

■ Mode autonome

Pour configurer un point d'accès via sa page Web d'administration, suivez les étapes ci-dessous

1. Saisir l'adresse IP du point d'accès depuis la barre d'adresse d'un navigateur Web et validez par la touche Entrée

Remarque :

• Pour les points d'accès Omada et Omada Pro, vous pouvez vérifier l'adresse IP via l'étiquette du produit.

• Pour les autres point d'accès, l'adresse IP par défaut est 192.168.0.254 et l'adresse IP de votre ordinateur doit être définie comme suit : 192.168.0.x ("x" pouvant prendre pour valeur un nombre compris entre 1 et 253).

• Saisir admin dans les champs nom d'utilisateur et mot de passe pour vous connecter

• Modifiez le nom d'utilisateur et le mot de passe par défaut pour remplacer les valeurs par défaut, puis commencez à configurer le point d'accès.

Informations de sécurité

• Garder l'appareil à l'écart du feu ou des environnements chauds NE PAS immerger dans l'eau ou dans tout autre liquide
• Ne pas tenter de démonter, réparer ou modifier l'appareil Si vous avez besoin d'une réparation, veuillez nous contacter
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement
• L'adaptateur doit être utilisé à l'intérieur, où la température ambiante est inférieure ou égale à 40 °C
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La déclaration CE de conformité originelle peut être trouvée à l'adresse

Concerne les produits de marque TP-Link uniquement Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final
