MANUALE UTENTE Omada EAP610Outdoor TP-LINK

Nota: L'immagine può essere diversa dal prodotto attuale.

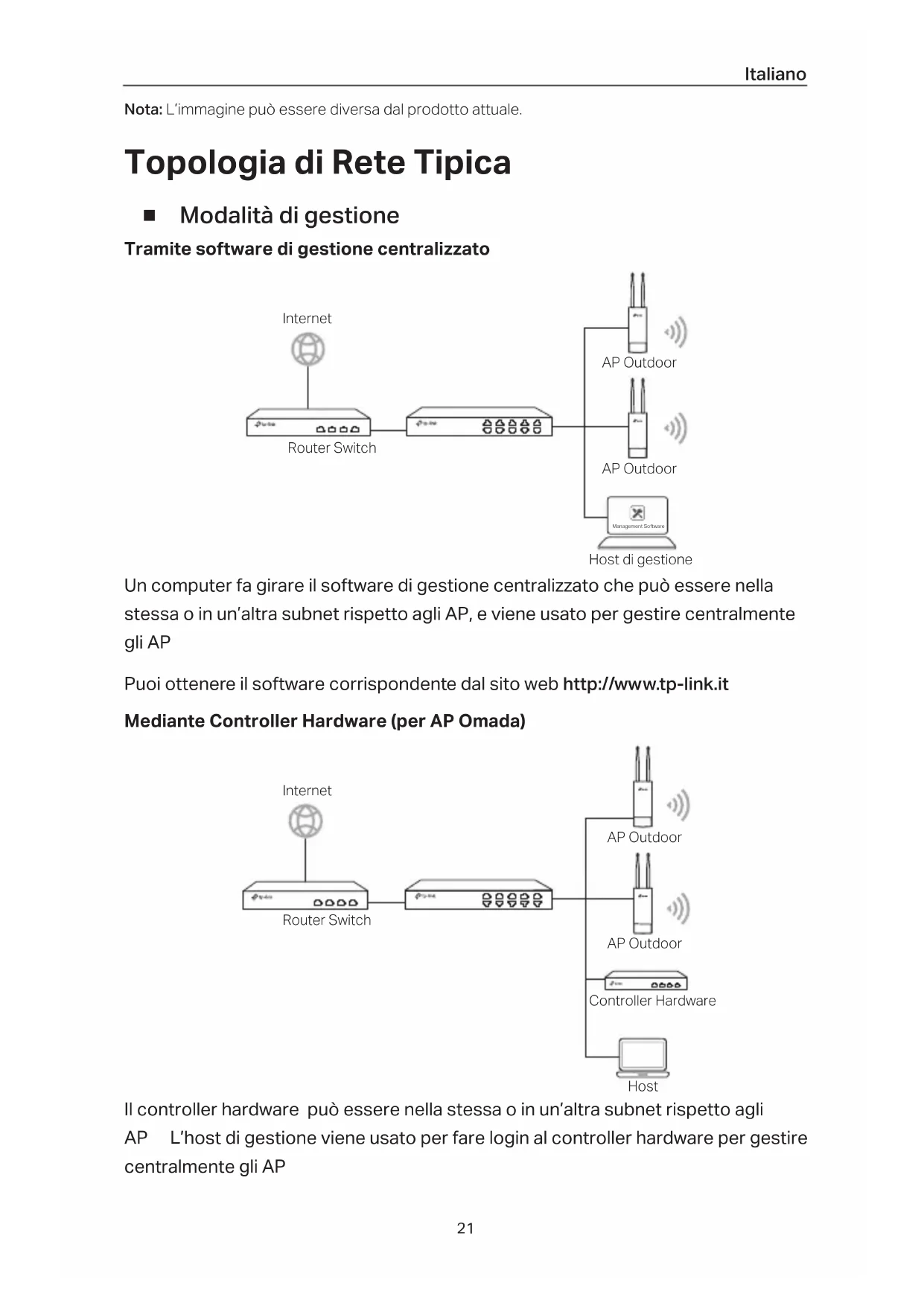

Topologia di Rete Tipica

■ Modalità di gestione

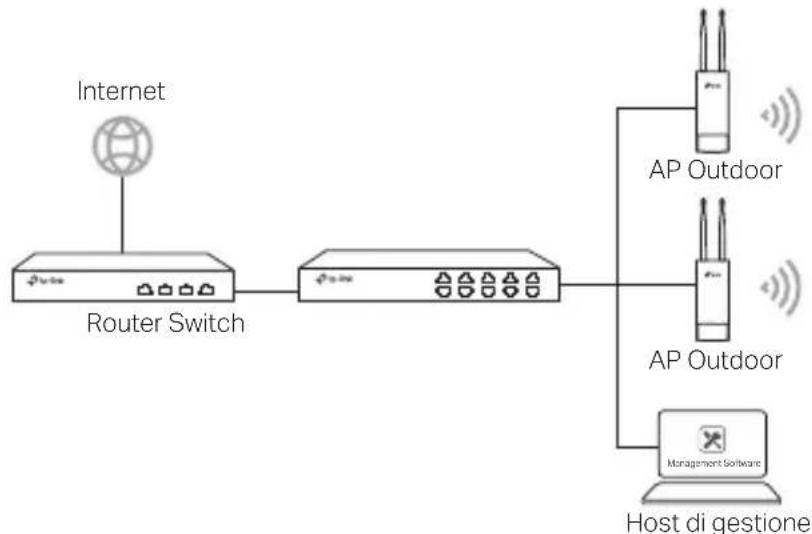

Tramite software di gestione centralizzato

Un computer fa girare il software di gestione centralizzato che può essere nella stessa o in un'altra subnet rispetto agli AP, e viene usato per gestire centralmente gli AP

Puoi ottenere il software corrispondente dal sito web http://www.tp-link.it

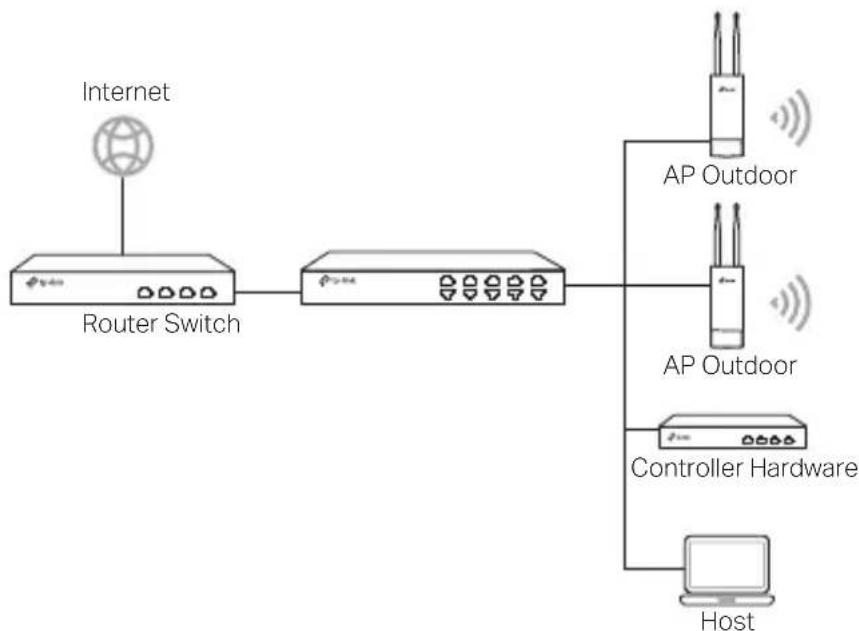

Mediante Controller Hardware (per AP Omada)

Il controller hardware può essere nella stessa o in un'altra subnet rispetto agli AP L'host di gestione viene usato per fare login al controller hardware per gestire centralmente gli AP

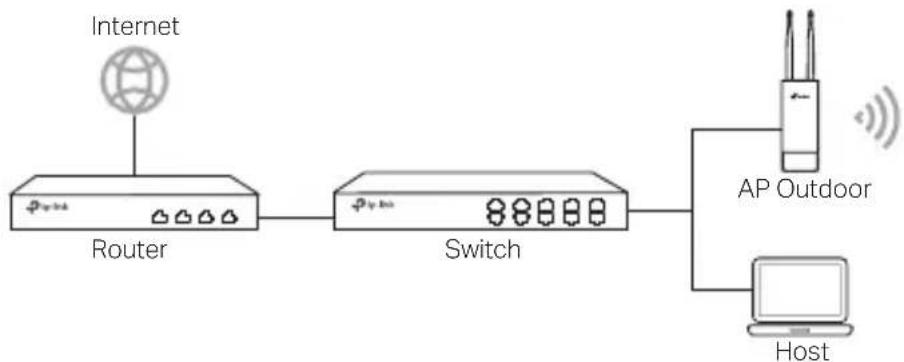

■ Modalità Standalone

Connessione Hardware

Scegli un metodo per connettere il tuo dispositivo secondo gli accessori

■ Tramite Switch PoE

Alcuni AP possono essere alimentati tramite il dispositivo PSE (ad esempio uno switch PoE) conforme alla Power Source Class 2 (PS2) o alla Limited Power Source (LPS) di IEC 62368-1

Nota: la disponibilità dipende dal prodotto effettivo. Fai riferimento alle specifiche del prodotto.

Switch PoE

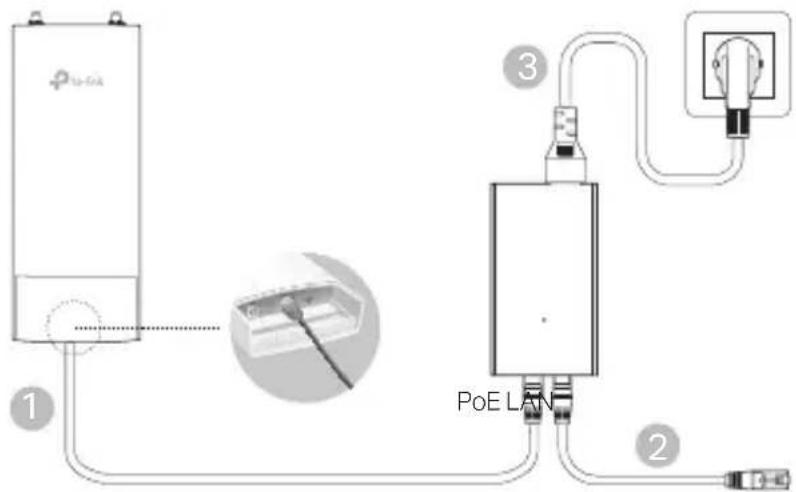

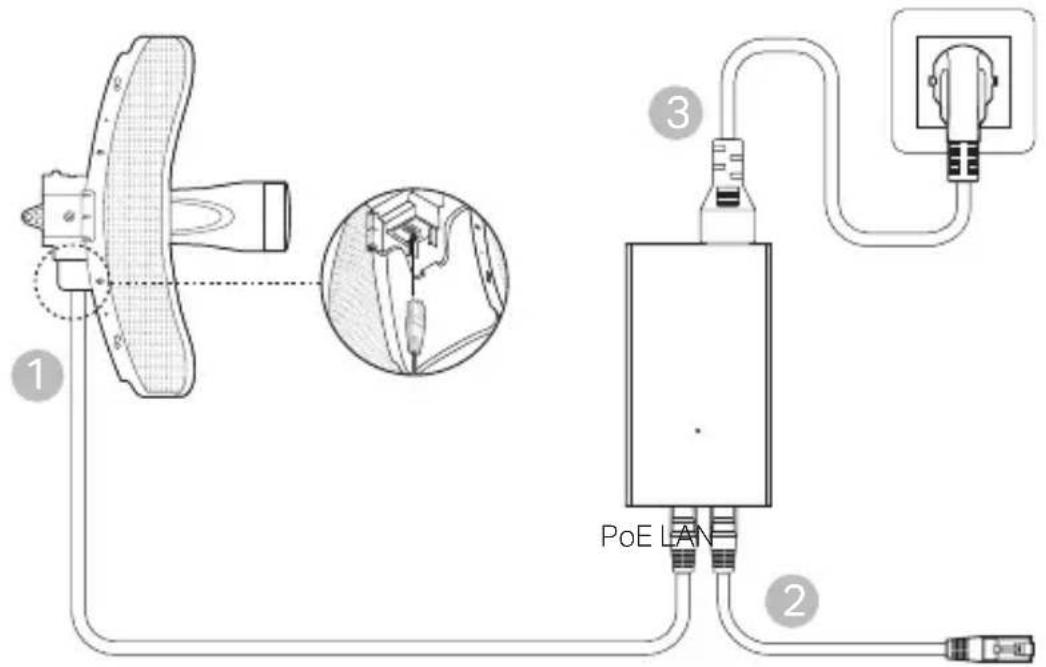

■ Tramite Adattatore PoE

Alcuni AP possono essere alimentati tramite adattatore PoE

Nota: la disponibilità dipende dal prodotto effettivo. Fai riferimento alle specifiche del prodotto.

PoE LAN 1 2 3

Oppure

PoE LAN

Installazione Hardware

1 Scegli come montare il dispositivo

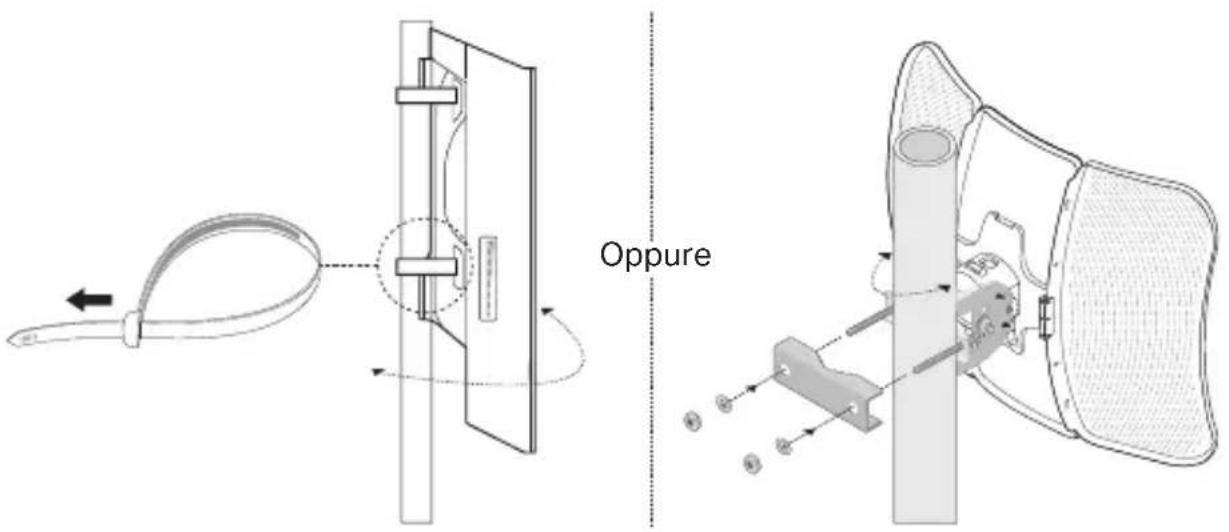

■ Montaggio del dispositivo su un palo

Nel luogo selezionato, attacca il dispositivo alla posizione desiderata sul palo e allinea il dispositivo alla direzione che desideri

Oppure

■ Montaggio del dispositivo a muro (per i prodotti con le staffe di montaggio)

Monta le staffe di montaggio nella posizione che preferisci sul muro Spingi e fai scivolare il dispositivo fino a quando si blocca nella posizione corretta, quindi connetti le antenne al dispositivo

(per alcuni dispositivi)

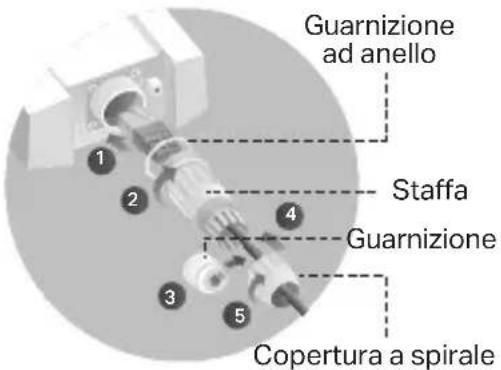

2 Installa la guarnizione impermeabile

Prima dell'installazione, inserisci il cavo Ethernet attraverso il coperchio a spirale, la staffa e la guarnizione ad anello Quindi segui i passaggi come mostrato nell'immagine:

(1) Collega il cavo Ethernet alla porta
(2) Monta la guarnizione ad anello sulla testa della staffa e avvita la staffa al corpo del dispositivo.
(3) Inserisci il cavo Ethernet attraverso la fessura della guarnizione con il lato più spesso rivolto verso la staffa.

(4) Collega la guarnizione alla staffa.

(5) Avvita il coperchio a spirale alla staffa.

Guarnizione ad anello 1 2 Staffa 4 Guarnizione 3 5 Copertura a spirale

Configurazione Software

■ Modalità di gestione

Per configurare tutti i dispositivi mediante il software di gestione centralizzato o un controller wireless, consulta la corrispondente Guida Utente Puoi scaricare la Guida Utente dal sito web http://www.tp-link.com/it

■ Modalità Standalone

Per configurare un dispositivo mediante un sistema di gestione basato su web, segui i passi successivi

1. Lancia un browser web e scrivi l'indirizzo IP del tuo dispositivo nella barra degli indirizzi, quindi premi Invio

Nota:

• Per gli AP Omada, puoi controllare l'indirizzo IP attraverso l'etichetta del prodotto.

• Per gli altri prodotti, l'indirizzo IP di default è 192.168.0.254 e l'indirizzo IP del tuo computer deve essere 192.168.0.x ("x" qualsiasi numero compreso fra 1 e 253).

• Immetti admin sia come username che come password per fare login

• Cambia username e password di default per proteggere il tuo dispositivo, quindi configura il dispositivo.

Informazioni sulla sicurezza:

• Tieni il dispositivo lontano dal fuoco o da ambienti caldi ✦ NON immergerlo in acqua o in qualsiasi altro liquido ✦
• Non provate a disassemblare, riparare o modificare il dispositivo Se hai bisogno di assistenza, contattaci
• Non usate caricatori o cavi USB danneggiati per caricare il dispositivo?
  • Non usate altri caricatori al di fuori di quelli consigliati?
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless
• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile
• L'adattatore deve essere utilizzato in ambienti chiusi in cui la temperatura ambiente è inferiore o uguale a 40 °C.
• La spina del cavo di alimentazione è utilizzata come dispositivo di scollegamento e la presa deve essere facilmente accessibile?

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo☑ Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo☑ Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La dichiarazione di conformità EU originale si trova in

Esclusivamente per prodotti marchiati TP-Link Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a

partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale
