MANUAL DE USUARIO Omada EAP610Outdoor TP-LINK

Nota: La imagen puede diferir del producto actual.

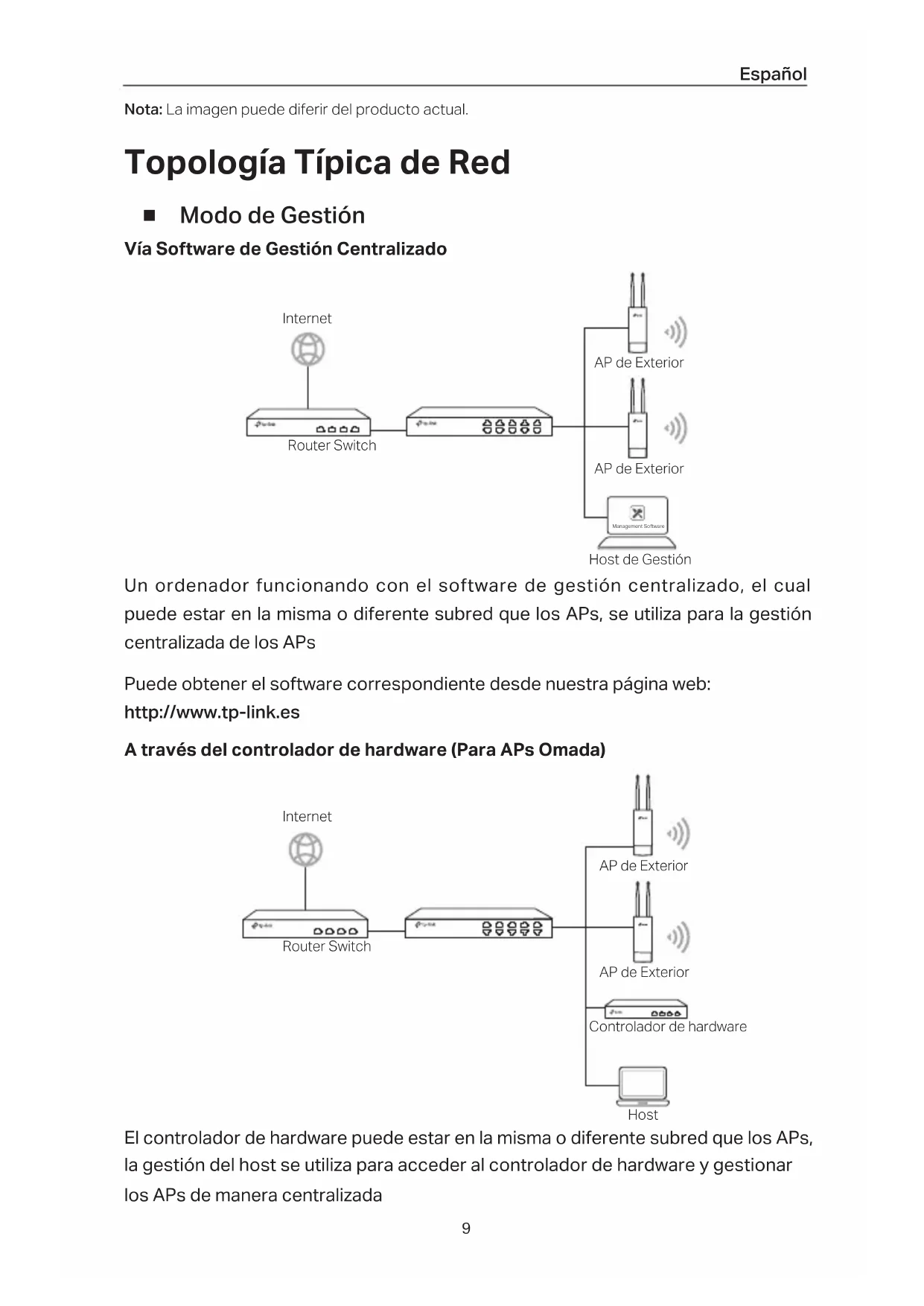

Topología Típica de Red

■ Modo de Gestión

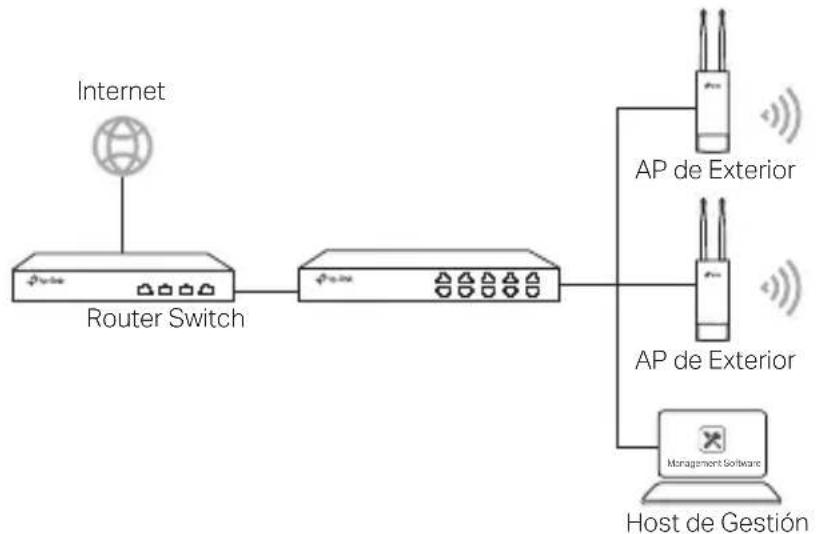

Vía Software de Gestión Centralizado

Un ordenador funcionando con el software de gestión centralizado, el cual puede estar en la misma o diferente subred que los APs, se utiliza para la gestión centralizada de los APs

Puede obtener el software correspondiente desde nuestra página web:

http://www.tp-link.es

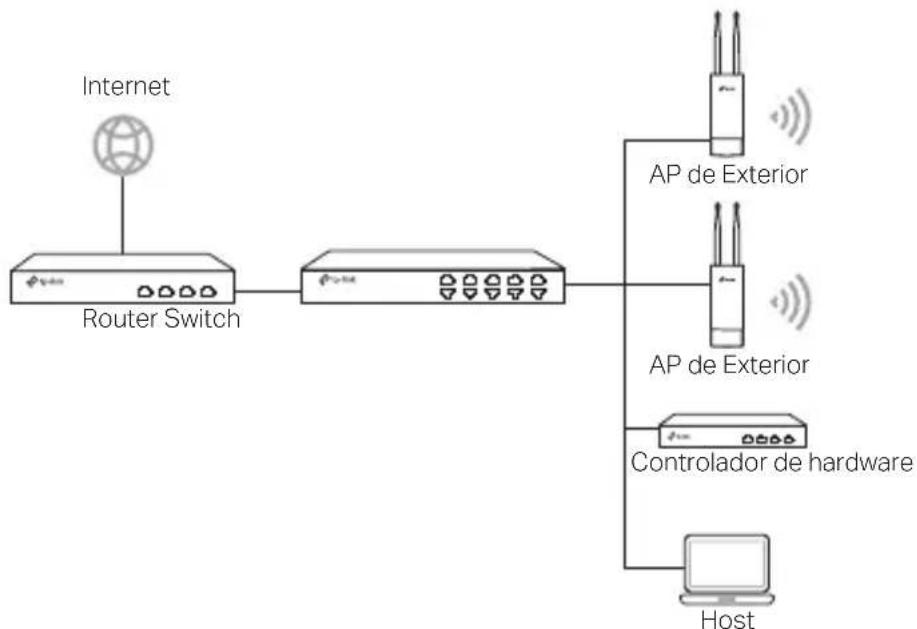

A través del controlador de hardware (Para APs Omada)

El controlador de hardware puede estar en la misma o diferente subred que los APs, la gestión del host se utiliza para acceder al controlador de hardware y gestionar los APs de manera centralizada

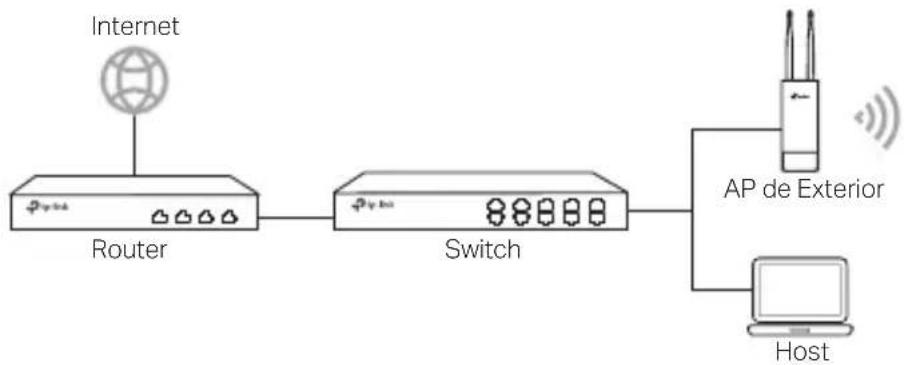

■ Modo Standalone

Conexión Hardware

Elija un método para conectar su dispositivo de acuerdo a los accesorios

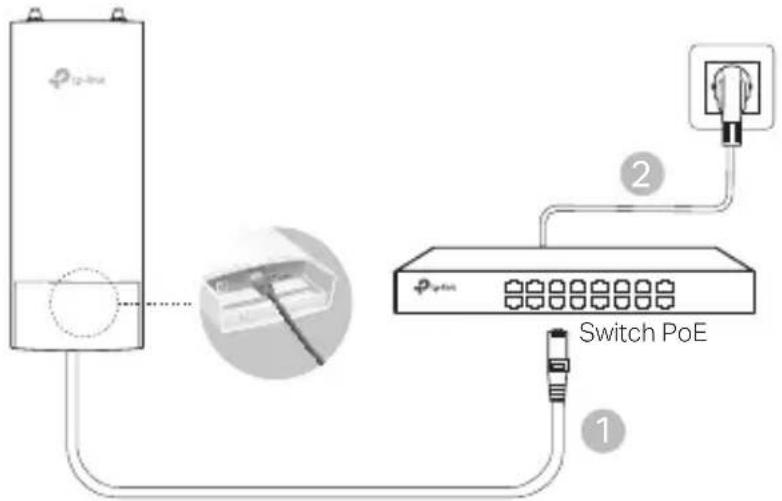

■ Vía Switch PoE

Algunos APs pueden alimentarse a través del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o fuente de alimentación limitada (LPS) de IEC 62368-1.

Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

Switch PoE 1 2

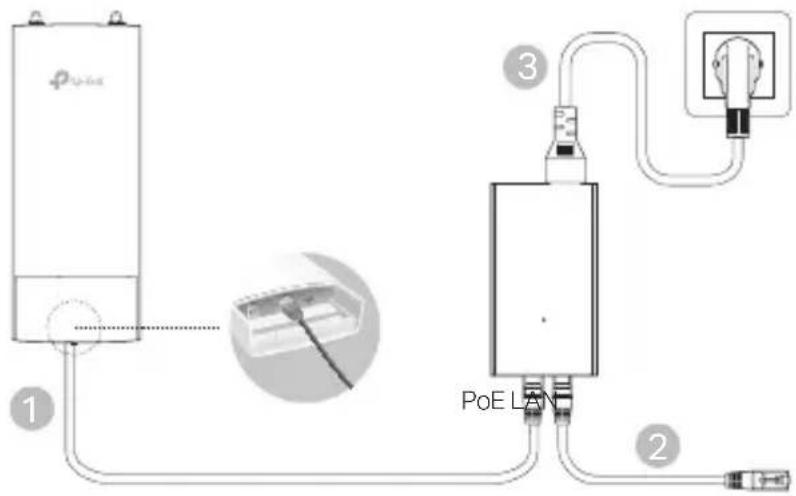

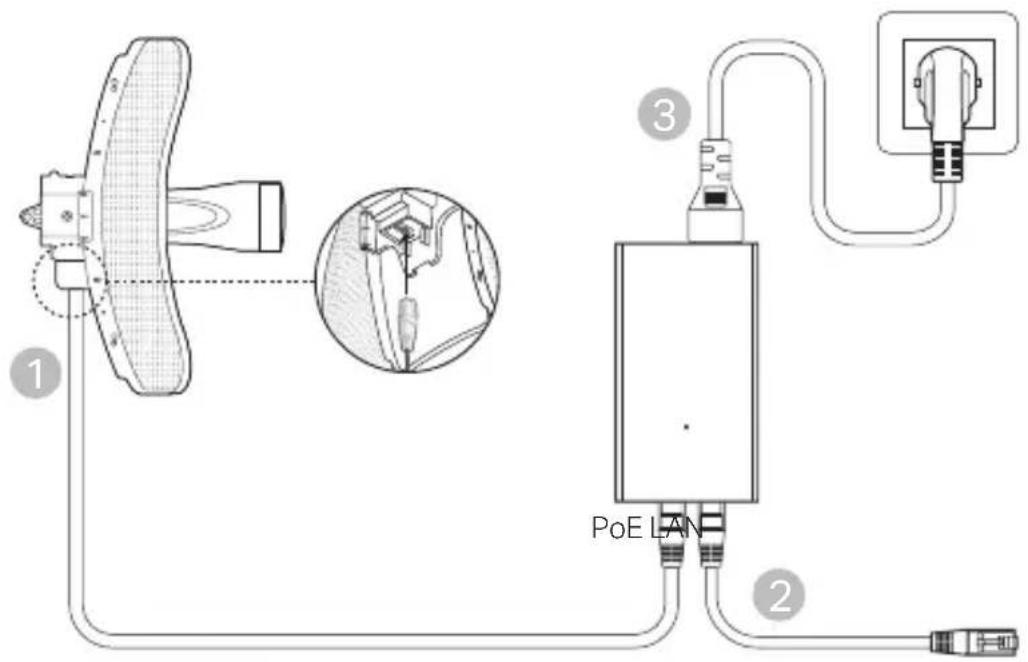

■ Vía Adaptador PoE

Algunos AP pueden alimentarse a través del adaptador PoE.

Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

PoE LAN PoE LAN

0

PoE LAN

Instalación de Hardware

1 Elija un método de montaje del dispositivo

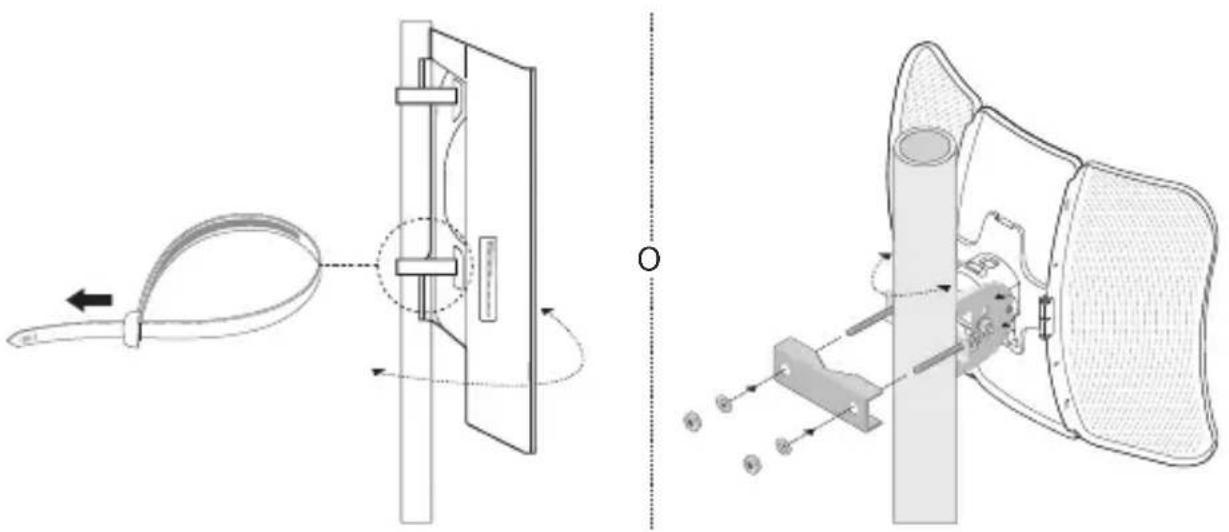

■ Montaje del Dispositivo en un Mástil

En la ubicación seleccionada, una el dispositivo a un punto adecuado del mástil y luego alinee el dispositivo aproximadamente hacia la dirección a la que haya orientado el dispositivo

■ Montaje del Dispositivo en Pared (para el producto con herrajes de montaje)

Monte el herraje en la posición que necesite en la pared. Apriete y deslice el dispositivo hasta cerrarlo Después, conecte las antenas al dispositivo

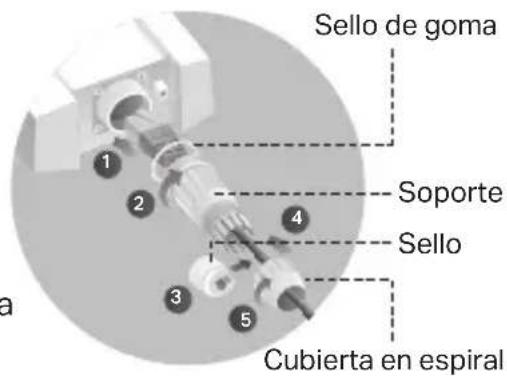

2 Instale el sello impermeable (para ciertos dispositivos)

Antes de la instalación, coloque el cable Ethernet a través de la cubierta en espiral, el soporte y el aro de goma Luego siga los pasos que se muestran en la imagen:

(1) Conecte el cable Ethernet al puerto
(2) Coloque el sello de goma en la cabeza del soporte y atornille el soporte al cuerpo del dispositivo
(3) Coloque el cable Ethernet a través de la ranura del sello con el lado más grueso hacia el soporte

(5) Atornille la cubierta en espiral al soporte

Sello de goma Soporte Sello Cubierta en espiral

Configuraciones de Software

■ Modo de Gestión

Para configurar dispositivos de manera masiva a través del software centralizado de gestión o desde el controlador inalámbrico, por favor diríjase a la Guía de Usuario correspondiente Puede descargar la Guía de Usuario de nuestra web

■ Modo Standalone

Para configurar un dispositivo a través del sistema de gestión basado en web, por favor siga los siguientes pasos

1. Inicie un navegador web e introduzca la dirección IP de su dispositivo en la barra de direcciones y presione Intro

Nota:

• En el caso de los AP Omada, puede comprobar la dirección IP a través de la etiqueta del producto.

• Para otros productos, la dirección IP por defecto es 192.168.0.254 y la dirección IP de su ordenador debe estar configurada como 192.168.0.x ("x" es cualquier número entre 1 y 253).

• Introduzca admin para iniciar sesión tanto en Nombre de Usuario como en Contraseña

• Cambie el Nombre de Usuario y Contraseña por defecto para proteger su dispositivo, después empiece a configurar el dispositivo.

Topologia de Rede Típica

■ Através de Switch PoE

■ Através de Adaptador PoE

Información de seguridad

• Mantener el dispositivo alejado del fuego o de ambientes calientes No sumergir en agua ni en ningún otro líquido
• No intente desmontarlo, repararlo o modificar el dispositivo Si necesita servicio técnico, póngase en contacto con nosotros
• No utilice para cargar el dispositivo cargadores o cables USB dañados
• No utilice cualquier otro cargador diferente al recomendado
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.
• Adaptador debe utilizarse en interiores donde la temperatura ambiente es inferior o

igual a 40 °C

- El enchufe del cable de alimentación se utiliza como dispositivo de desconexión, la toma de corriente debe ser fácilmente accesible

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La declaración original CE de la conformidad puede encontrarse en:

Sólo para productos que porten la marca TP-Link Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA)

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS

RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente
