ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Omada EAP610Outdoor TP-LINK

Σημείωση: Οι εικόνες ενδέχεται να διαφέρουν από το πραγματικό προϊόν.

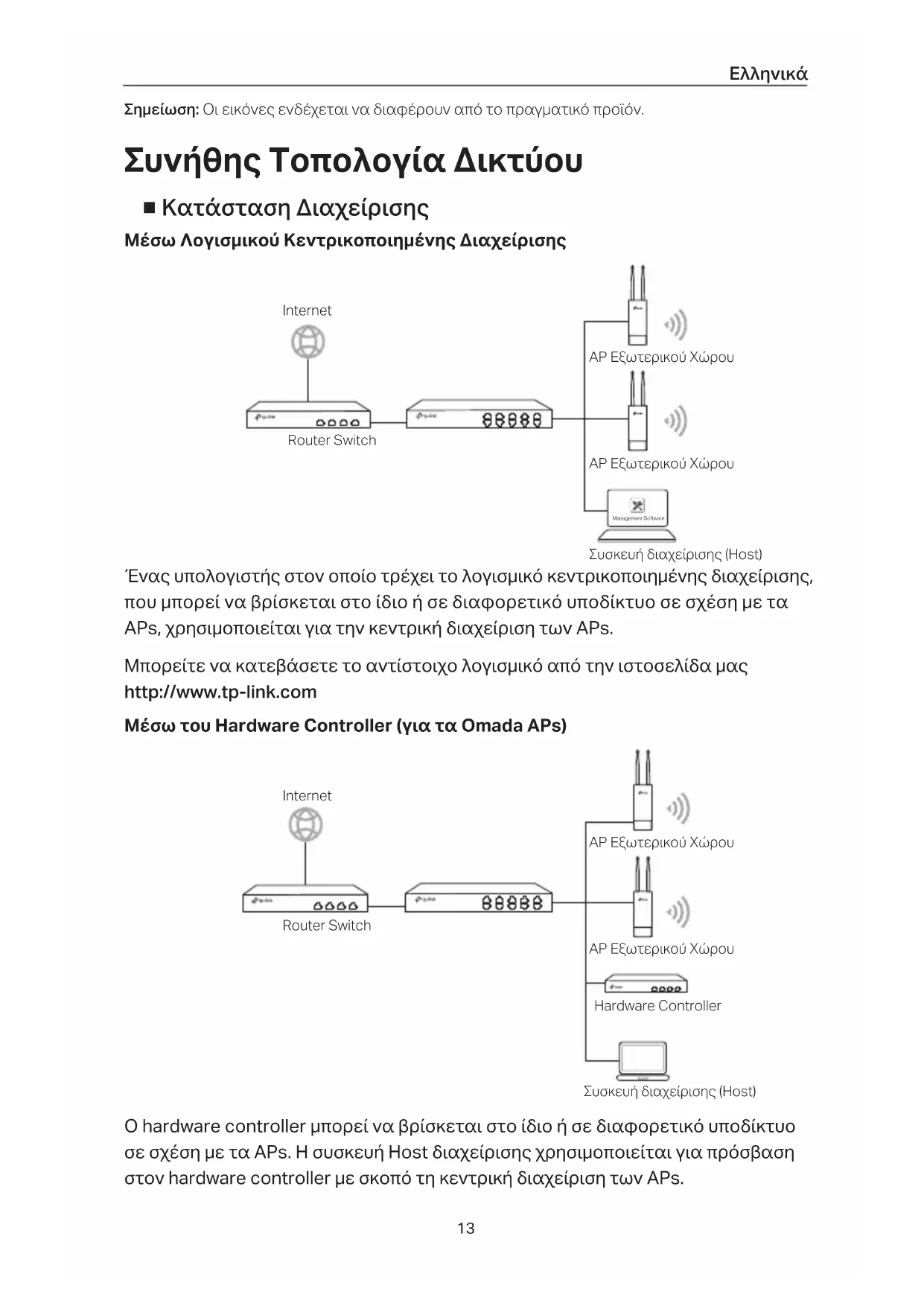

Συνήθης Τοπολογία Δικτύου

■ Κατάσταση Διαχείρισης

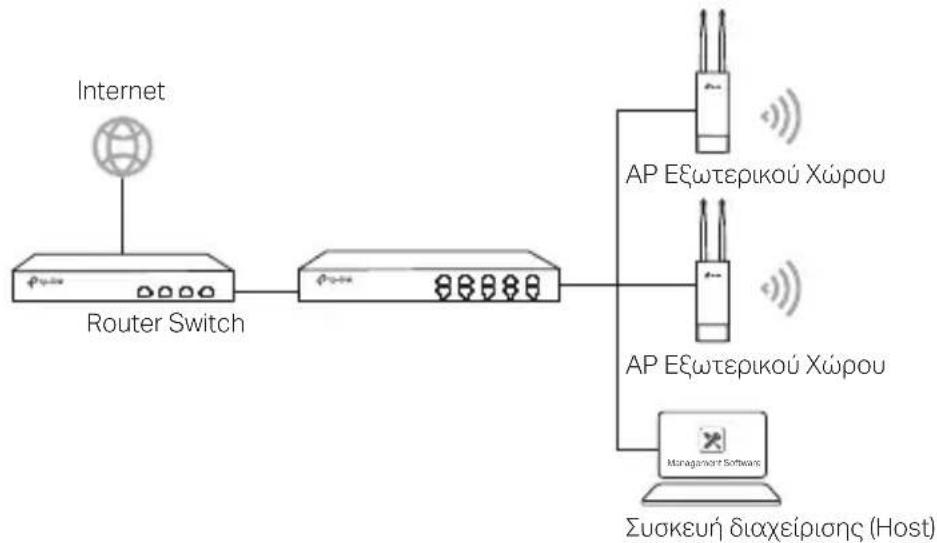

Μέσω Λογισμικού Κεντρικοποιημένης Διαχείρισης

'Ενας υπολογιστής στον οποίο τρέχει το λογισμικό κεντρικοποιημένης διαχείρισης, που μπορεί να βρίσκεται στο ίδιο ή σε διαφορετικό υποδίκτυο σε σχέση με τα APs, χρησιμοποιείται για την κεντρική διαχείριση των APs.

Μπορείτε να κατεβάσετε το αντίστοιχο λογισμικό από την ιστοσελίδα μας http://www.tp-link.com

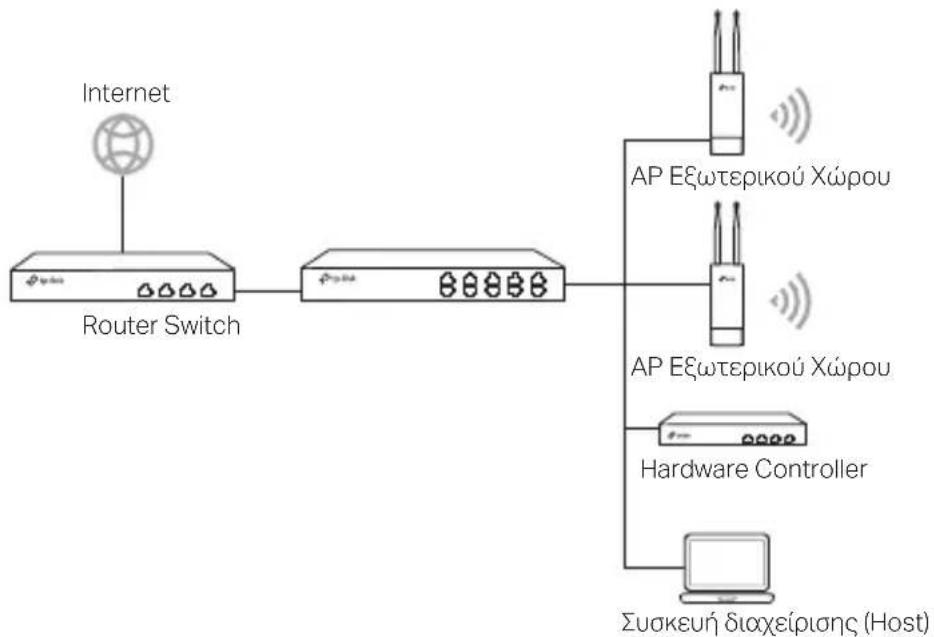

Μέσω του Hardware Controller (για τα Omada APs)

Ο hardware controller μπορεί να βρίσκεται στο ίδιο ή σε διαφορετικό υποδίκτυο σε σχέση με τα APs. Η συσκευή Host διαχείρισης χρησιμοποιείται για πρόσβαση στον hardware controller με σκοπό τη κεντρική διαχείριση των APs.

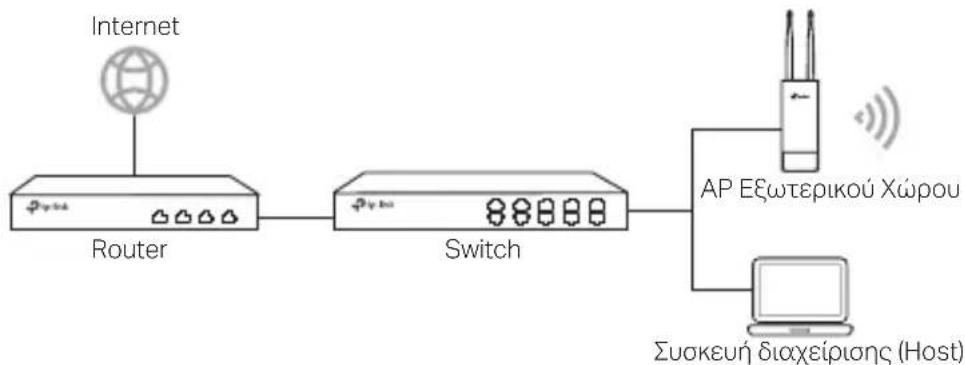

■ Autóvom Κατάσταση

Σύνδεση Συσκευής

Επιλέξτε μία μέθοδο για σύνδεση της συσκευής σας.

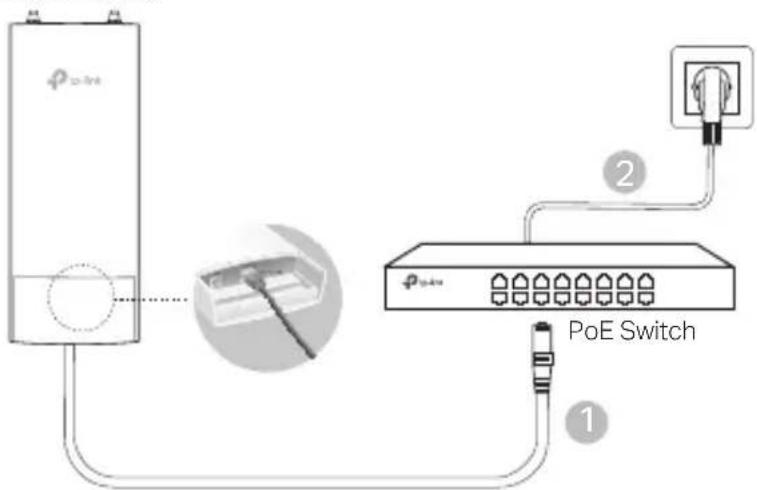

■ Méσω PoE Switch

Ορισμένα APs μπορούν να τροφοδοτηθούν μέσω μίας συσκευής PSE (όπως ένα PoE switch) που συμμορφώνεται με το πρότυπο Power Source Class 2 (PS2) ή το Limited Power Source (LPS) του IEC 62368-1.

Σημείωση: Η διαθεσιμότητα εξαρτάται από το πραγματικό προϊόν. Παρακαλώ ανατρέξτε στις προδιαγραφές του προϊόντος.

PoE PoE Switch 1 2

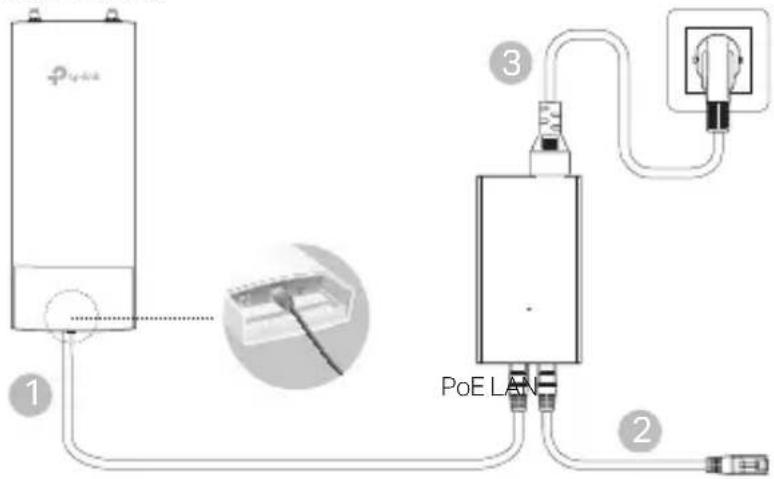

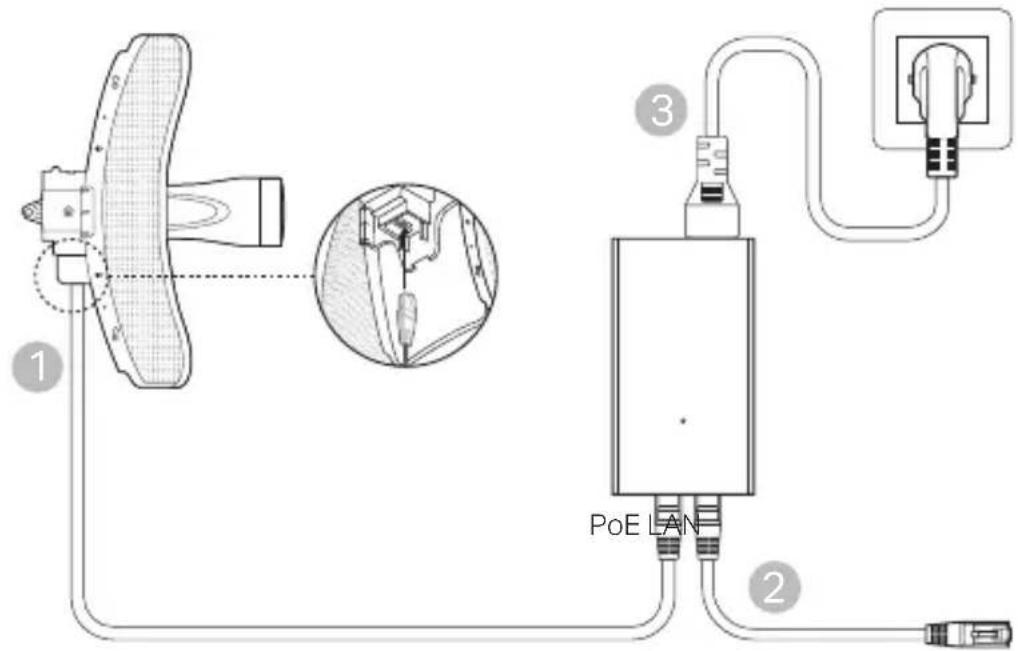

■ Μέσω Προσαρμογέα ΡοΕ

Ορισμένα ΑΡ μπορούν να τροφοδοτηθούν μέσω του προσαρμογέα ΡοΕ.

Σημείωση: Η διαθεσιμότητα εξαρτάται από το πραγματικό προϊόν. Παρακαλώ ανατρέξτε στις προδιαγραφές του προϊόντος.

PoE LAN 1 2 3

n

PoE LAN 1 2 3

Εγκατάσταση Συσκευής

1. Επιλέξτε μία μέθοδο για εγκατάσταση της συσκευής σας.

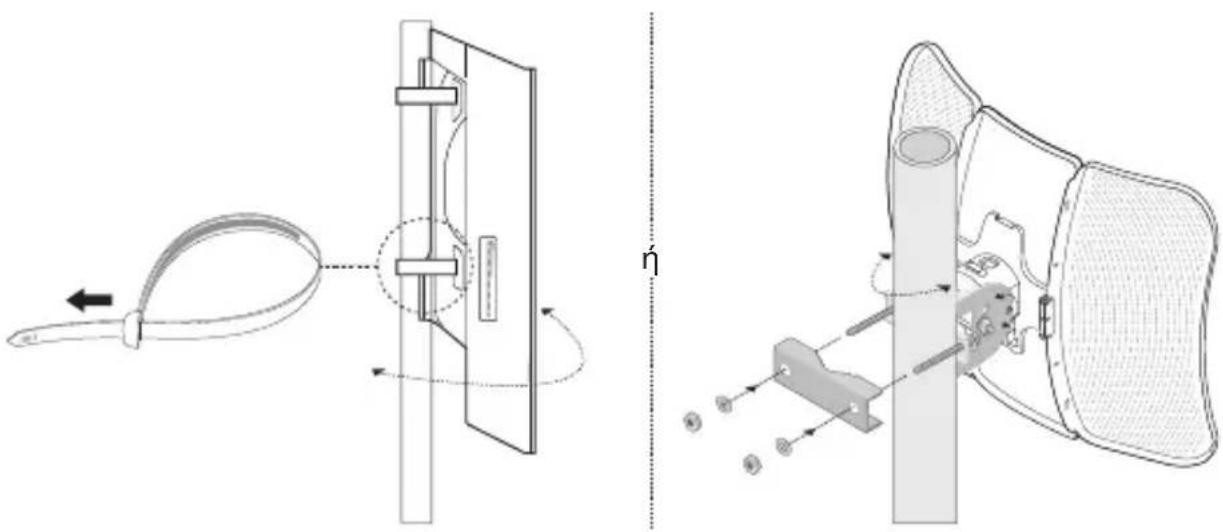

■ Εγκατάσταση της Συσκευής σε Ιστό

Στο επιλεγμένο σημείο, συνδέστε τη συσκευή σε ένα κατάλληλο ύψος στον ιστό και στη συνέχεια ευθυγραμμίστε τη συσκευή προς την επιθυμητή κατεύθυνση.

■ Εγκατάσταση της Συσκευής σε Τοίχο (για προϊόν με βάση στήριξης)

Εγκαταστήστε τη βάση στήριξης στην επιθυμητή θέση στον τοίχο. Πιέστε και σύρετε μέσα τη συσκευή για να ασφαλίσει στη θέση της. Στη συνέχεια συνδέσετε τις κεραίες στη συσκευή.

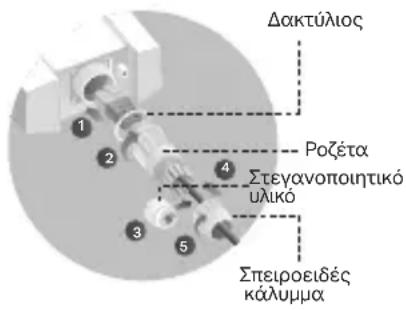

2. Τοποθέτηση της αδιάβροχης μόνωσης. (για ορισμένες συσκευές)

Πριν την τοποθέτηση, περάστε το καλώδιο Ethernet μέσα από το σπειροειδές κάλυμμα, τη ροζέτα και το δακτύλιο. Στη συνέχεια, ακολουθήστε τα βήματα όπως φαίνεται στην εικόνα:

(1) Συνδέστε το καλώδιο Ethernet στη θύρα.
(2) Προσαρμόστε το δακτύλιο στην κεφαλή της ροζέτας και βιδώστε τη ροζέτα στο σώμα της συσκευής.
(3) Προσαρμόστε το καλώδιο Ethernet μέσω της σχισμής του στεγανοποιητικού υλικού σε αυτό με την παχύτερη πλευρά προς τη ροζέτα.
(4) Εφαρμόστε το στεγανοποιητικό υλικό στη ροζέτα.
(5) Βιδώστε το σπειροειδές κάλυμμα στη ροζέτα.

Ρυθμίσεις Λογισμικού

Δακτύλιος 1 2 4 Poζέτα Στεγανοποιητικό υλικό 3 5 Σπειροειδές κάλυμμα

■ Κατάσταση Διαχείρισης

Για τη μαζική ρύθμιση συσκευών μέσω του λογισμικού κεντρικοποιημένης διαχείρισης ή μέσω ενός ασύρματου ελεγκτή, παρακαλούμε ανατρέξτε στις αντίστοιχες Οδηγίες Χρήσης. Μπορείτε να κατεβάσετε τις Οδηγίες Χρήσης από τον ιστότοπό μας http://www.tp-link.com

■ Αυτόνομη Κατάσταση

Για να ρυθμίσετε κάποια συσκευή μέσω του συστήματος διαχείρισης μέσω ιστοσελίδας, παρακαλούμε ακολουθήστε τα εξής βήματα.

1. Ανοίξτε κάποιο web browser (πρόγραμμα περιήγησης ιστού) και πληκτρολογήστε τη διεύθυνση IP της συσκευής σας στη μπάρα διευθύνσεων και πιέστε Enter

Σημείωση:

• Για τα Omada APs, μπορείτε να ελέγξετε τη διεύθυνση IP μέσω της ετικέτας του προϊόντος.
  • Για άλλα προϊόντα, η εργοστασιακή διεύθυνση IP είναι η 192.168.0.254 και η διεύθυνση IP του υπολογιστή σας θα πρέπει να είναι της μορφής 192.168.0.x (όπου "x" είναι ένας αριθμός από 1 έως 253).

• Πληκτρολογήστε admin και ως Όνομα Χρήστη και ως Κωδικό Πρόσβασης για είσοδο.

• Αλλάξτε το εργοστασιακό Όνομα Χρήστη και Κωδικό για να προστατεύσετε τη συσκευή σας και στη συνέχεια ξεκινήστε να τη ρυθμίζετε.

Πληροφορίες Ασφαλείας

• Διατηρείτε τη συσκευή μακριά από φωτιά ή ζεστό περιβάλλον. ΜΗΝ τη βυθίζετε σε νερό ή οποιοδήποτε άλλο υγρό.
• Μην επιχειρήσετε να αποσυναρμολογήσετε, επισκευάσετε ή τροποποιήσετε τη συσκευή. Εάν χρειάζεστε service, παρακαλώ επικοινωνήστε μαζί μας.
• Αν ο φορτιστής ή το καλώδιο USB έχουν υποστεί βλάβη, μην τα χρησιμοποιήσετε για φόρτιση της συσκευής.
• Να μη χρησιμοποιήσετε άλλους φορτιστές εκτός από τους συνιστώμενους.
• Να μη χρησιμοποιήσετε τη συσκευή σε μέρη όπου απαγορεύεται η χρήση ασύρματων συσκευών.
  • Το τροφοδοτικό θα πρέπει να συνδεθεί κοντά στη συσκευή και να είναι εύκολα προσβάσιμο.
• Ο προσαρμογέας ΡοΕ πρέπει να χρησιμοποιείται σε εσωτερικούς χώρους όπου η θερμοκρασία περιβάλλοντος είναι χαμηλότερη ή ίση με 40 °C
• Το βύσμα στο καλώδιο τροφοδοσίας χρησιμοποιείται ως συσκευή αποσύνδεσης, η πρίζα πρέπει να είναι εύκολα προσβάσιμη.

Παρακαλούμε διαβάστε και ακολουθήστε τις παραπάνω πληροφορίες ασφάλειας κατά τη χρήση της συσκευής. Δεν μπορούμε να σας εγγυηθούμε ότι δεν θα υπάρξουν ατυχήματα ή βλάβες αν πραγματοποιήσετε λανθασμένη χρήση της συσκευής. Παρακαλούμε να χρησιμοποιείτε το προϊόν με προσοχή και με δική σας ευθύνη.

Français

Δια του παρόντος η TP-Link διακηρύσσει ότι αυτή η συσκευή συμμορφώνεται με τις απαιτήσεις και άλλους σχετικούς κανονισμούς των οδηγιών 2014/53/EU, 2009/125/EC, 2011 /65/EU, (EU) 2015/863

Μπορείτε να δείτε την αρχική δήλωση συμμόρφωσης με τους κανονισμούς της Ε.Ε. στην ιστοσελίδα https://www.tp-link.com/support/ce/.

Français

Μόνο για προϊόντα TP-Link. Για πληροφορίες σχετικά με την περίοδο, την πολιτική και τις διαδικασίες της εγγύησης, παρακαλούμε επισκεφθείτε: https://www.tp-link.com/gr/support

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΧΕΤΕ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΔΙΑΦΕΡΟΥΝ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΔΙΑΜΟΝΗΣ ΣΑΣ (ΧΩΡΑΣ Η' ΠΕΡΙΟΧΗΣ).

ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ, Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΗ ΚΑΙ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-Link παρέχει εγγύηση των προϊόντων, με την επωνυμία TP-Link, που περιέχονται στην αρχική τους συσκευασία έναντι ελαττωμάτων στο υλικό και την κατασκευή, υπό κανονική χρήση και σύμφωνα με τις οδηγίες της TP-Link, για συγκεκριμένο χρονικό διάστημα που εξαρτάται από την ημερομηνία αγοράς του προϊόντος από το τελικό καταναλωτή.
