GEBRUIKSAANWIJZING Omada EAP610Outdoor TP-LINK

Opmerking: de afbeelding kan afwijken van het daadwerkelijke product.

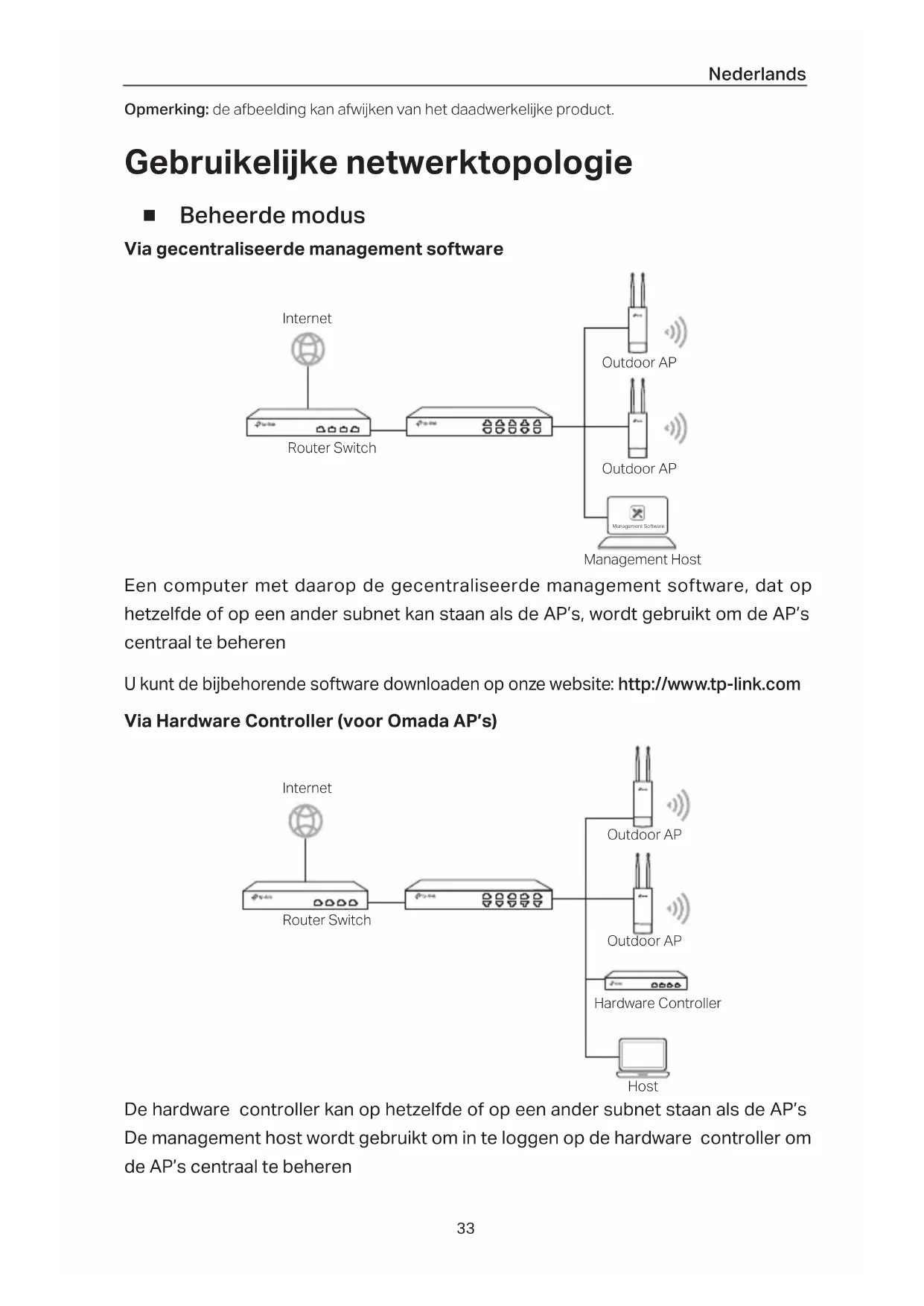

Gebruikelijke netwerktopologie

■ Beheerde modus

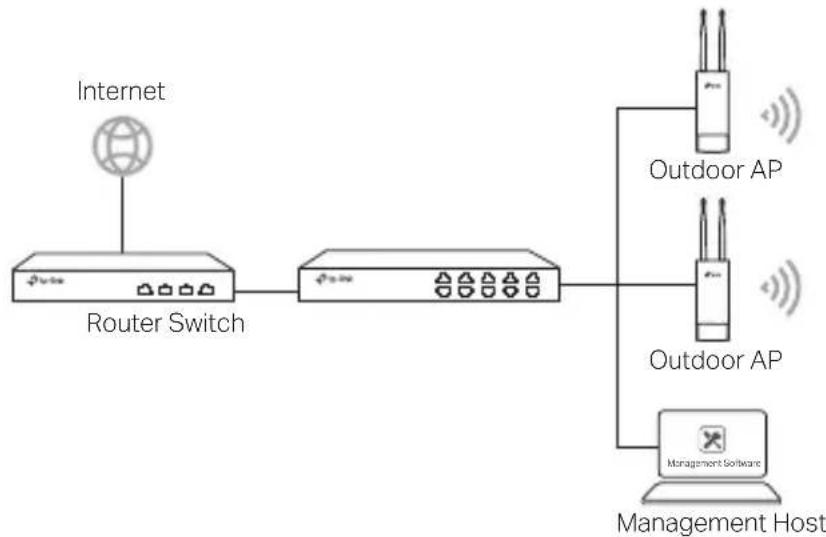

Via gecentraliseerde management software

Een computer met daarop de gecentraliseerde management software, dat op hetzelfde of op een ander subnet kan staan als de AP's, wordt gebruikt om de AP's centraal te beheren

U kunt de bijbehorende software downloaden op onze website: http://www.tp-link.com

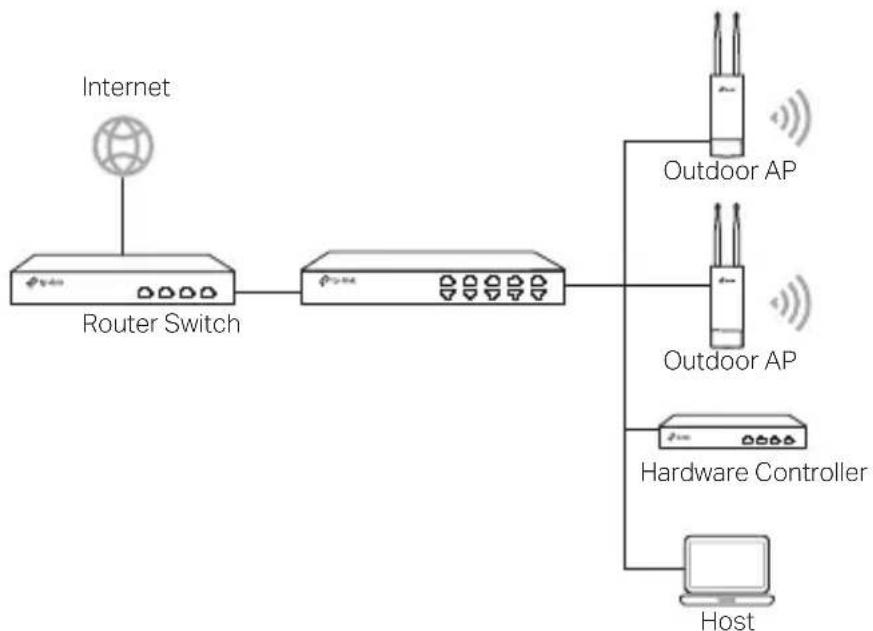

Via Hardware Controller (voor Omada AP's)

De hardware controller kan op hetzelfde of op een ander subnet staan als de AP's De management host wordt gebruikt om in te loggen op de hardware controller om de AP's centraal te beheren

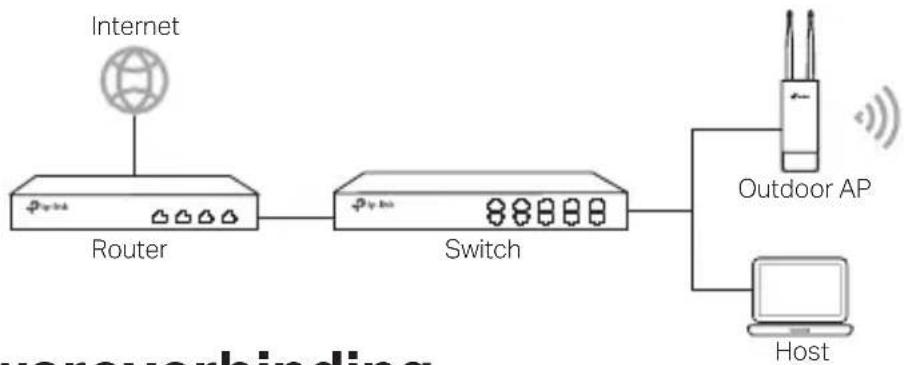

■ Zelfstandige Modus

Hardwareverbinding

Kies een methode om uw apparaat te verbinden

■ Via PoE Switch

Sommige AP's kunnen worden gevoed via het PSE-apparaat (zoals een PoE-switch) dat voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) van IEC 62368-1

Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties.

PoE Switch 1 2

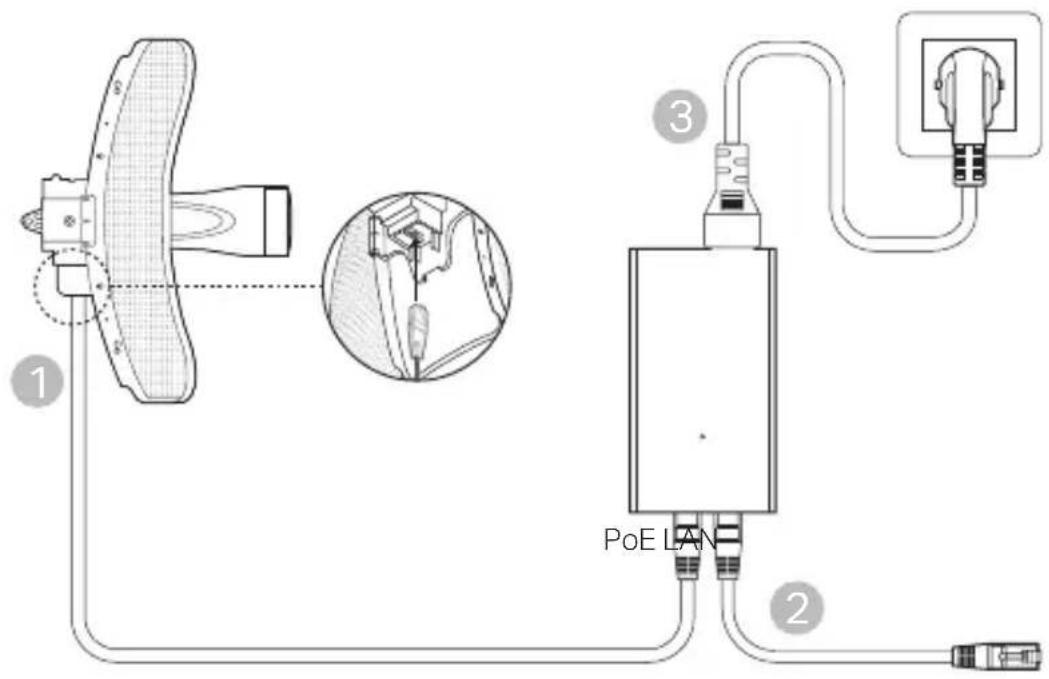

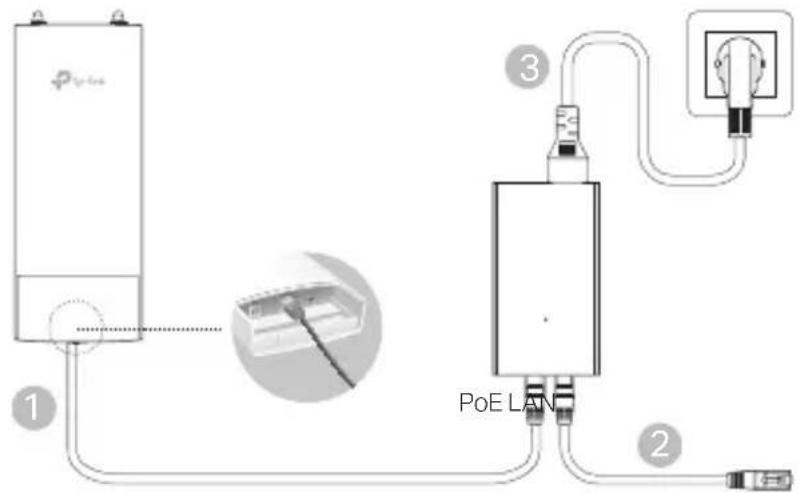

■ Via PoE Adapter

Sommige AP's kunnen gevoed worden via de PoE-adapter

Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties.

PoE LAN 1 2 3

of

PoE LAN ① ② ③

Hardware installeren

1 Kies een methode om het apparaat te bevestigen

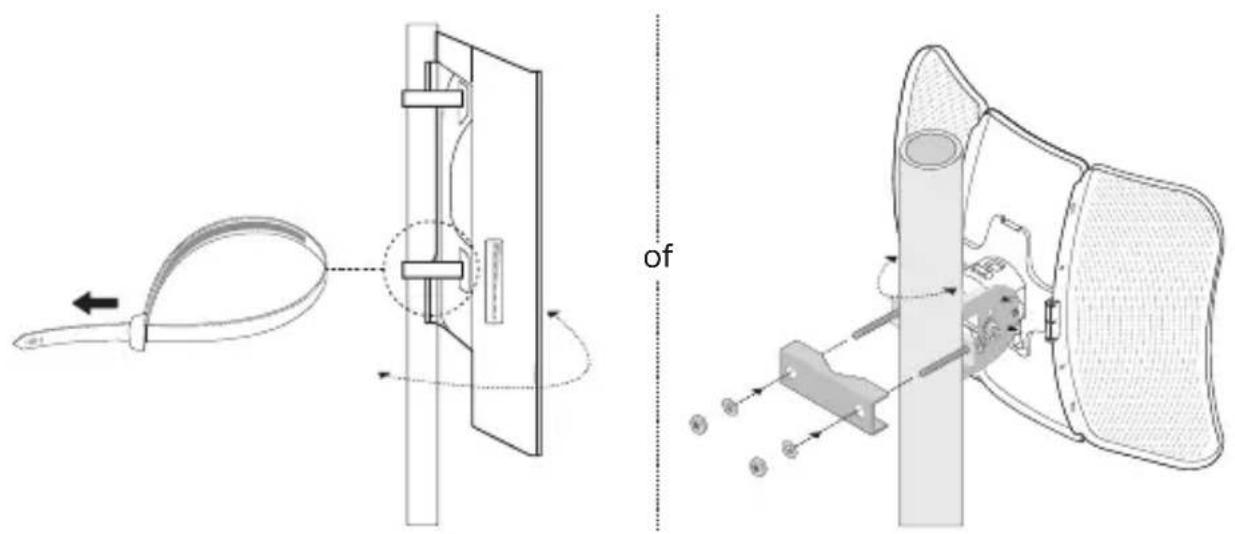

■ Het apparaat op een paal bevestigen

Bevestig het apparaat op een geschikt punt op de paal en plaats het apparaat in de gewenste richting

■ Het apparaat aan een muur bevestigen (voor een product met montagebeugels)

Bevestig de montagebeugel op de gewenste positie op de muur Druk en schuif het apparaat totdat deze vastklikt Sluit vervolgens de antennes aan op het apparaat

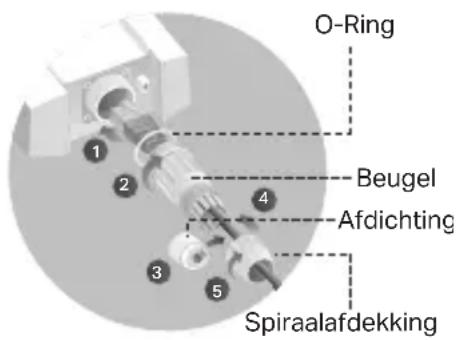

2 De waterdichte afdichting installeren (alleen van toepassing op bepaalde apparaten)

Haal eerst de ethernetkabel door de spiraalafdekking, beugel en O-ring voordat je de afdichting installeert Volg daarna de stappen die op de afbeelding worden getoond:

(1) Sluit de ethernetkabel aan op de poort
(2) Plaats de O-ring op de kop van de beugel en schroef de beugel vast aan het apparaat
(3) Haal de ethernetkabel door de spleet van de afdichting, waarbij het dikkere gedeelte naar de beugel wijst

(4) Bevestig de afdichting op de beugel

(5) Schroef de spiraalafdekking vast aan de beugel

O-Ring Beugel Afdichting Spiraalafdekking

Softwareconfiguratie

■ Beheerde modus

Raadpleeg de bijbehorende handleiding wanneer u meerdere apparaten wilt configureren via de gecentraliseerde management software of een draadloze controller U kunt de handleiding downloaden op onze website: http://www.tp-link.com

■ Zelfstandige Modus

Volg onderstaande stappen om het apparaat te configureren via het web-based beheersysteem.

1. Open een webbrowser en voer in de adresbalk het IP-adres van uw apparaat in en druk op Enter

Opmerking:

• In het geval van Omada AP's, kunt u het IP-adres controleren op het productlabel.

• In het geval van andere producten is het standaard IP-adres 192.168.0.254 en moet u het IP-adres van uw computer instellen op 192.168.0.x ('x' staat voor ieder cijfer van 1 t/m 253).

• Voer admin in bij de gebruiksnaam en het wachtwoord om in te loggen

• Wijzig de standaard gebruikersnaam en het wachtwoord om uw apparaat te beschermen, ga vervolgens verder met de configuratie van het apparaat.

Veiligheidsinformatie

• Houd het apparaat uit de buurt van open vuur en zeer warme omgevingen Plaats het apparaat NIET in water of andere vloeistoffen
• Probeer het apparaat niet te demonteren, repareren of aan te passen Als u hulp nodig hebt, neem dan contact met ons op
• Gebruik geen beschadigde lader of USB kabel om het apparaat op te laden
• Gebruik geen andere laders dan de aanbevolen laders
• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn
• De adapter moet dicht bij de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn
• De adapter moet binnenshuis worden gebruikt, bij een omgevingstemperatuur die lager is dan of gelijk is aan 40 °C
• De stekker van het netsnoer wordt gebruikt om het apparaat uit te schakelen Zorg dat het stopcontact goed toegankelijk is

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat Gebruik dit product met zorg en gebruik op eigen risico

Svenska

Säkerhetsinformation

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

De oorspronkelijke EU verklaring van overeenstemming is te vinden op

Geldt alleen voor producten van het merk TP-Link Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper
