Produkttyp	Utomhus Wi-Fi 6 (802.11ax) accesspunkt
Märke	TP-Link
Modell	Omada EAP610 Outdoor
Mått	200 x 200 x 35 mm (utan antenner)
Vikt	1,5 kg (ungefär)
Strömförsörjning	PoE (Power over Ethernet) 802.3af/at, eller nätadapter 12V/1.5A (ingår ej)
Huvudfunktioner	Dubbla samtidiga band (2,4 GHz och 5 GHz), total hastighet upp till 1775 Mbps, mesh Wi-Fi, centraliserad hantering via Omada-kontroller, montering på mast eller vägg
Nätverksstandarder	IEEE 802.11a/b/g/n/ac/ax, IEEE 802.3u/ab/at/af
Säkerhet	WPA2/WPA3, MAC-filtrering, VLAN, gäståtkomst, intrångsdetektering
Underhåll och rengöring	Torka med en mjuk och torr trasa. Använd inte starka kemikalier. Kontrollera tätningarna regelbundet.
Reservdelar och reparerbarhet	Inga användarutbytbara delar. Vid fel, kontakta TP-Links support. 2 års garanti.
Allmän information	Driftstemperatur: -30 °C till 70 °C; skyddsklass IP67; CE-, RoHS-certifiering

Vanliga frågor - Omada EAP610Outdoor TP-LINK

Hur strömförsörjs TP-Link Omada EAP610 Outdoor?

EAP610 Outdoor kan strömförsörjas via en Ethernet-kabel med PoE-switch (802.3af/at) eller via en valfri nätadapter (12V, 1.5A). En PoE-injector kan användas om din switch inte har PoE.

Vilken är den maximala hastigheten för EAP610 Outdoor?

Den totala hastigheten kan nå 1775 Mbps: 574 Mbps på 2,4 GHz-bandet och 1201 Mbps på 5 GHz-bandet med Wi-Fi 6.

Är den kompatibel med Omada-kontroller?

Ja, denna accesspunkt är kompatibel med Omadas programvaru- eller hårdvarukontroller för centraliserad hantering.

Hur går man tillväga vid fysisk installation?

Fäst enheten på en mast (med medföljande klämmor) eller på en vägg (med monteringsplattan). Rikta den mot det område som ska täckas. Se till att tätningen är korrekt installerad för att säkerställa vattentäthet.

Vilka hanteringslägen finns tillgängliga?

Två lägen: fristående (via det inbyggda webbgränssnittet) eller hanterat (via Omada Controller-programvaran eller en hårdvarukontroller).

Hur återställer man enheten till fabriksinställningar?

Håll återställningsknappen intryckt i 5 sekunder med ett gem. Indikatorerna blinkar, sedan startar enheten om med standardinställningar.

Vilken Ethernet-kabel ska man använda?

Använd en skärmad Ethernet-kabel av kategori 5e eller högre för att säkerställa god prestanda och tillförlitlighet utomhus.

Stödjer denna accesspunkt mesh Wi-Fi?

Ja, EAP610 Outdoor stöder Wi-Fi-mesh via Omada Mesh-tekniken, vilket möjliggör utökad trådlös täckning.

Vilka säkerhetscertifieringar finns?

Enheten är CE- och RoHS-certifierad. Den uppfyller säkerhetsnormen IP67 för utomhusbruk.

Hur konfigurerar man EAP610 Outdoor utan kontroller?

Logga in på webbgränssnittet via dess standard-IP-adress (192.168.0.254). Använd 'admin' som användarnamn och lösenord, följ sedan installationsguiden.

BRUKSANVISNING Omada EAP610Outdoor TP-LINK

Obs! Observera att bilden kan skilja sig från den faktiska produkten.

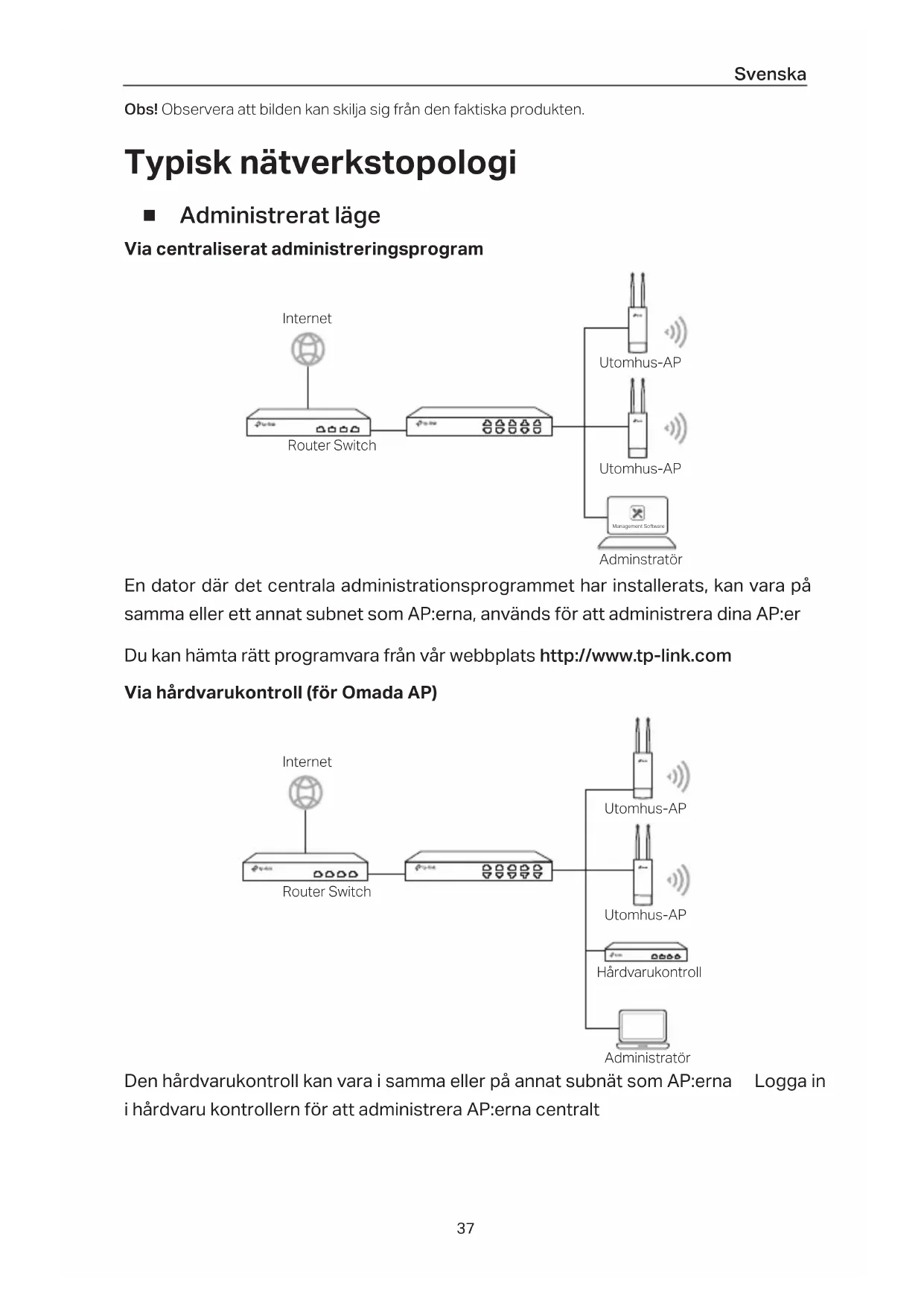

Typisk nätverkstopologi

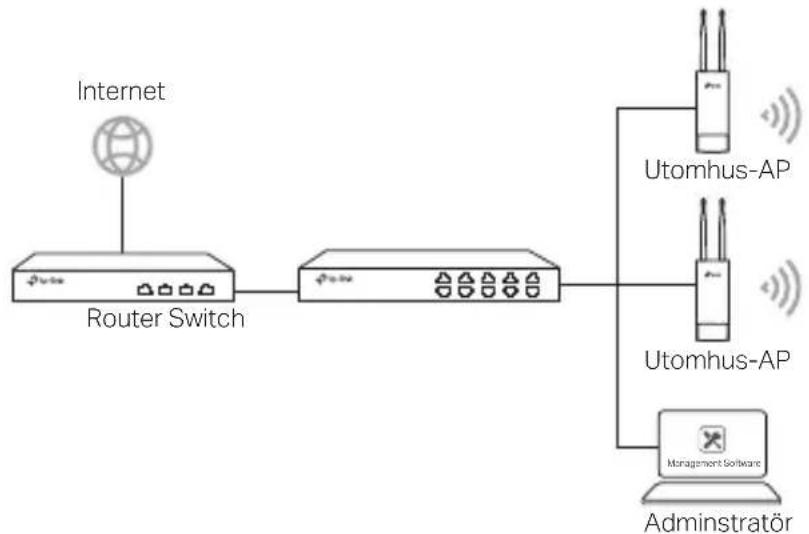

■ Administerat läge

Via centraliserat administreringsprogram

En dator där det centrala administrationsprogrammet har installerats, kan vara på samma eller ett annat subnet som AP:erna, används för att administrera dina AP:er

Du kan hämta rätt programvara från vår webbplats http://www.tp-link.com

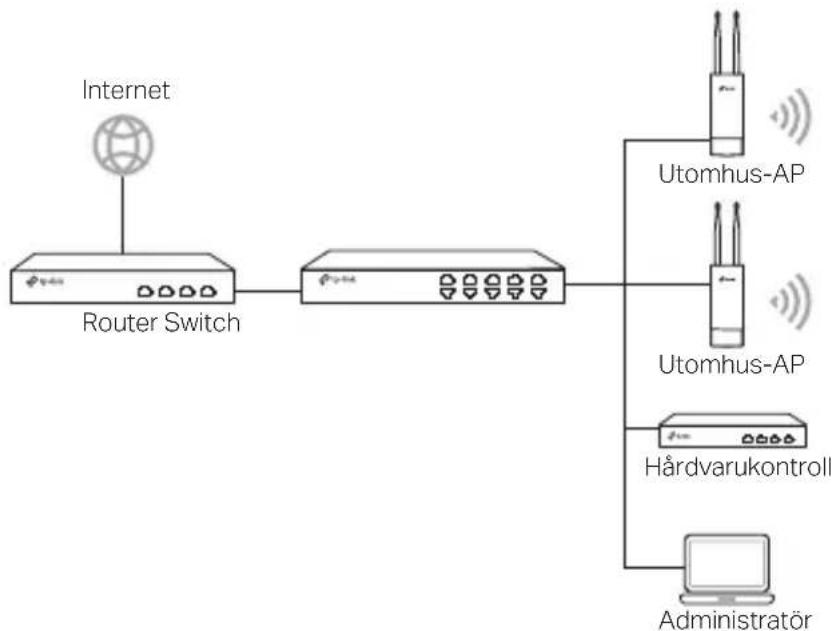

Via hårdvarukontroll (för Omada AP)

Den hårdvarukontroll kan vara i samma eller på annat subnät som AP:erna Logga in i hårdvaru kontrollern för att administrera AP:erna centralt

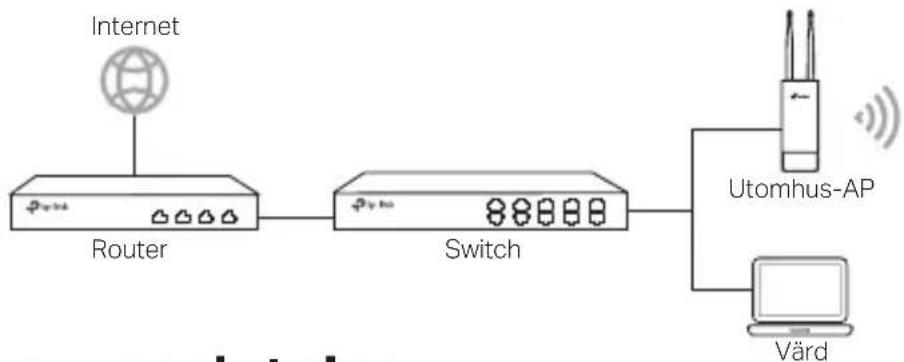

■ Lokalt läge

Hårdvaruanslutning

Välj ett av följande sätt att ansluta din enhet

■ Via PoE-switch

Vissa AP-enheter kan få ström via PSE-enheten (som exempelvis en PoEomkopplare) som uppfyller kraven för Energikälla klass 2 (PS2) eller Begränsad strömkälla (LPS) i IEC 62368-1

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

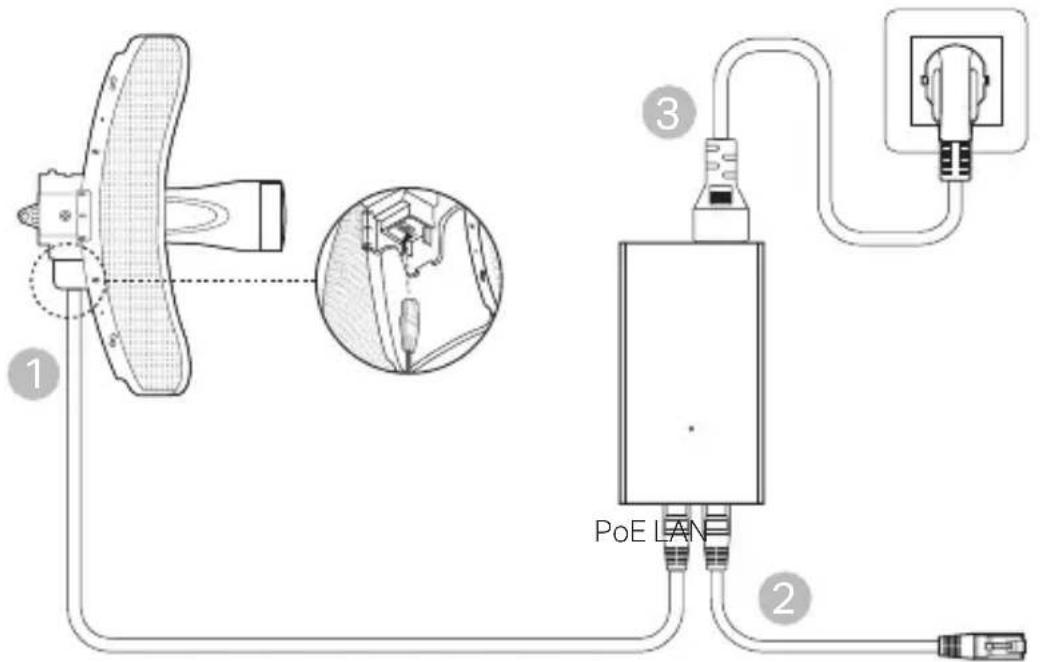

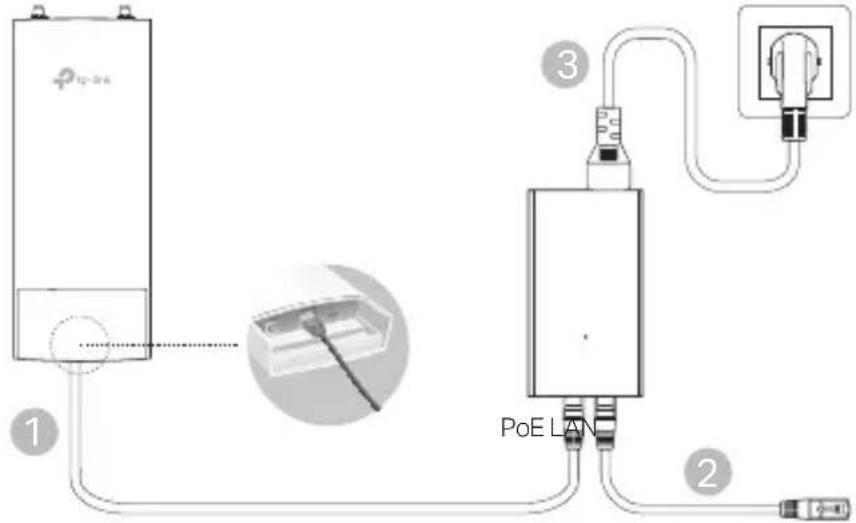

■ Via PoE-adapter

Vissa AP:er kan drivas via PoE-adaptern

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

Alternativt

Hårdvaruinstallation

1 Välj ett sätt att fästa enheten

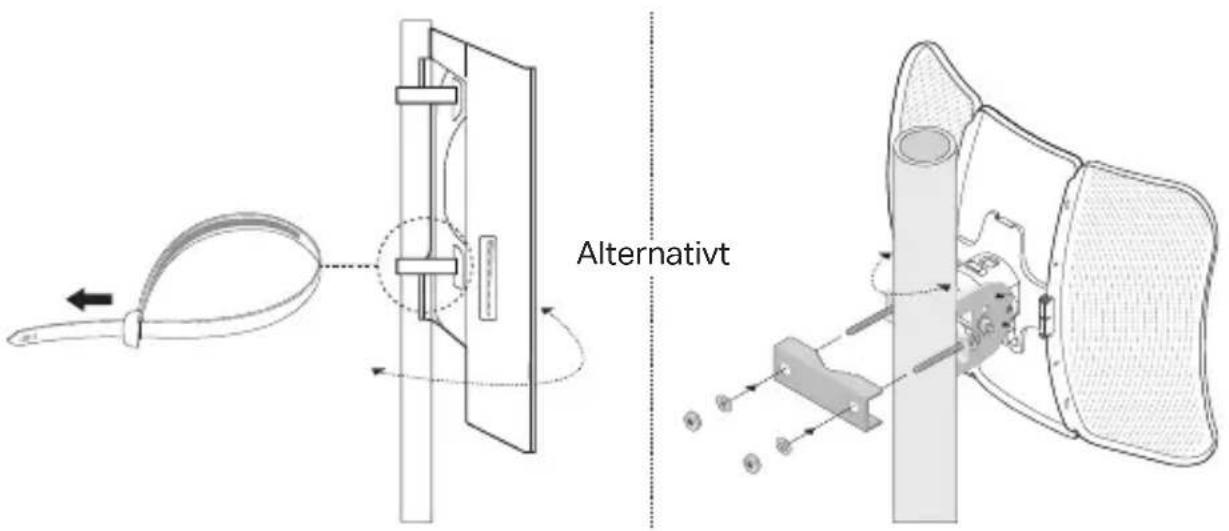

■ Installera enheten på en stolpe

Vid valda platsen, installera enheten på stolpen och rikta sedan enheten höjdledes och sidledes

■ Installera enheten på väggen (för produkten med upphängningskonsol)

Fäst konsolen på önskad plats på väggen Tryck och skjut enheten nedåt för att låsa fast den Anslut sedan antennerna till enheten

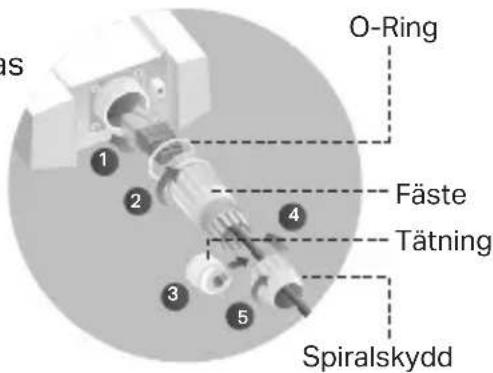

1. Installera vattentäta tätningen (för specifika enheter).

Innan du monterar vattentäta förseglingen ska du ansluta ethernet kabeln genom spiralkåpan, fästet och O-ringen Följ sedan stegen som visas på bilden:

(1) Anslut ethernet kabeln till Ian porten
(2) Montera o-ringen på fästets huvud och skruva fast fästet på enhetens kropp
(3) Trä ethernet kabeln genom tätningens slits med den tjockare sidan mot fästet
(4) Anslut tätningen till fästet
(5) Skruva fast spiralskyddet på fästet.

Programvarukonfiguration

■ Administerat läge

För att konfigurera flera enheter via ett centraliserat administreringsprogram eller en trådlös controller, se motsvarande användarguide Du kan hämta användarguiden på vår webbplats http://www.tp-link.com

■ Lokalt läge

För att konfigurera en enhet genom ett webbaserat administreringssystem, följ stegen nedan

1. Starta en webbläsare och ange din enhets IP-adress i adressfältet och tryck på Enter

Obs!

• När det gäller Omada AP:er hittar du IP-adressen på produktetiketten.

• För andra produkter är IP-adressen 192.168.0.254 som standard, och din dators IP-adress bör vara 192.168.0.x, där x är något nummer mellan 1 och 253.

• Skriv admin som både användarnamn och lösenord för att logga in

• Ändra användarnamn och lösenord för att skydda enheten, och börja sedan att konfigurera.

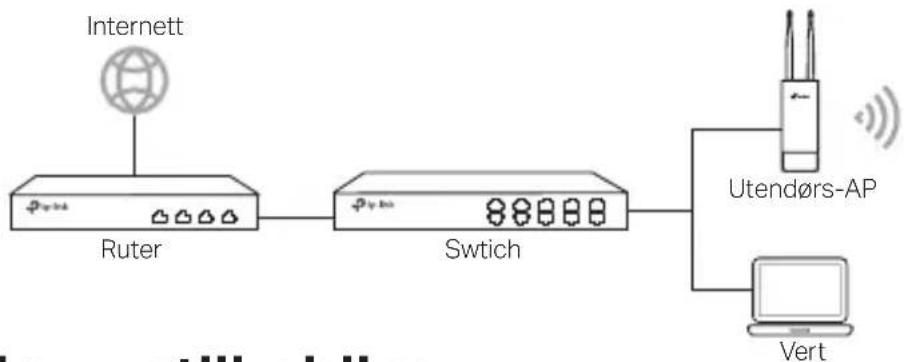

■ Frittstående modus

Maskinvaretilkobling

■ Frittstående modus

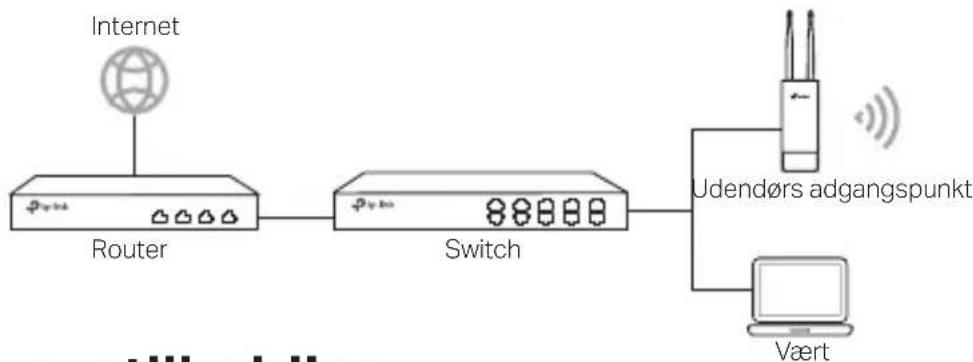

■ Fritstående tilstand

Hardwaretilkobling

Softwarekonfigurationer

■ Administeret tilstand

■ Fritstående tilstand

• Håll enheten borta från eld eller heta miljöer FÖRSÄNK INTE i vatten eller annan vätska
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig
• Adaptern ska användas inomhus och i en omgivningstemperatur på högst 40 °C
• Stickproppen på nätkabeln används för frånkoppling, se till att uttaget är lätt åtkomligt

Läs och följ ovanstående säkerhetsinformation när du använder enheten Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten Använd den här produkten med omsorg och på eget ansvar

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER

PROVINS)

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren
