KÄYTTÖOHJE Omada EAP610Outdoor TP-LINK

Huomio: Kuva saattaa poiketa itse tuotteesta.

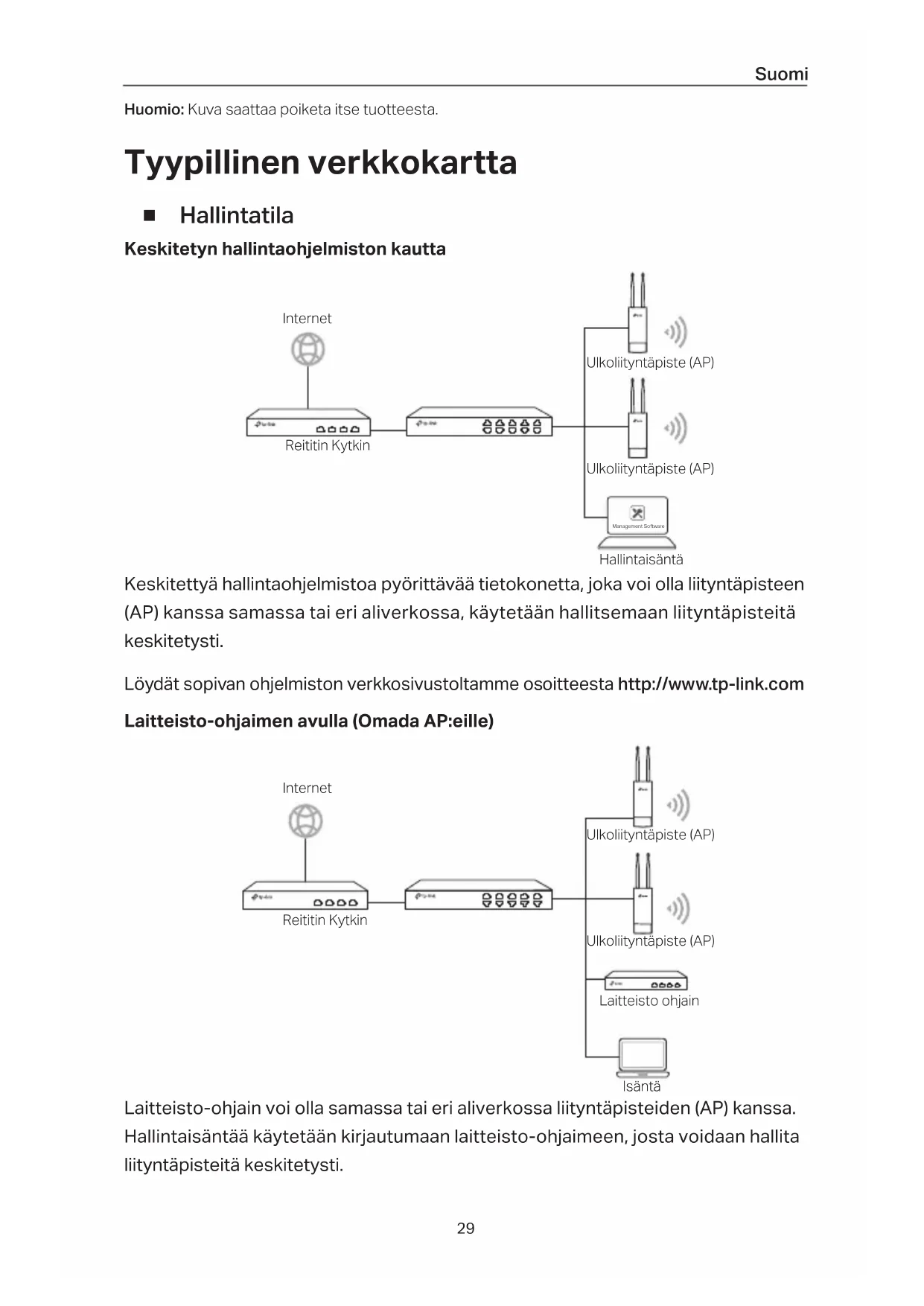

Tyypillinen verkkokartta

Hallintatila

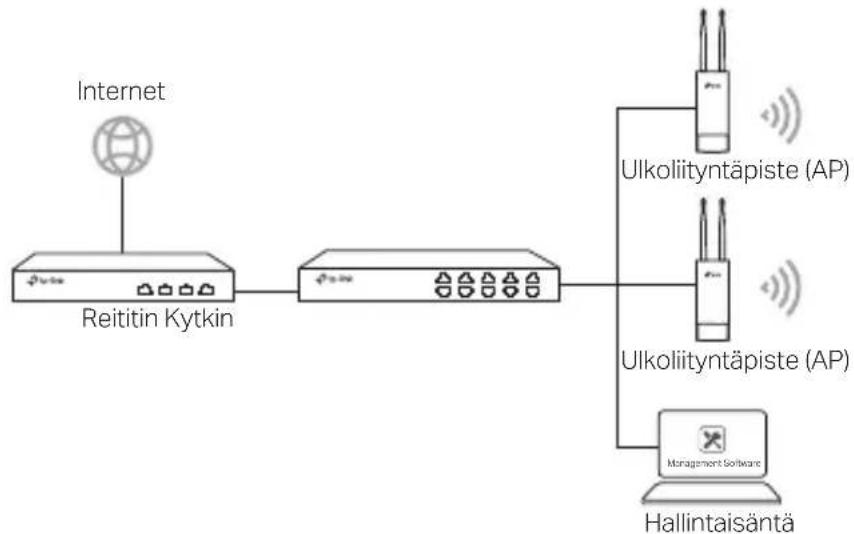

Keskitetyn hallintaohjelmiston kautta

Keskitettyä hallintaohjelmistoa pyörittävää tietokonetta, joka voi olla liityntäpisteen (AP) kanssa samassa tai eri aliverkossa, käytetään hallitsemaan liityntäpisteitä keskitetysti.

Löydät sopivan ohjelmiston verkkosivustoltamme osoitteesta http://www.tp-link.com

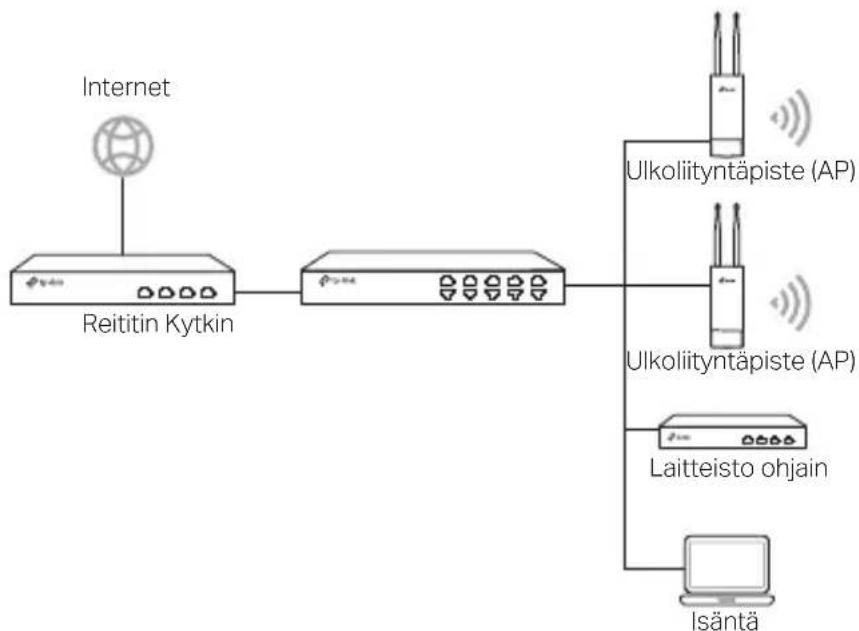

Laitteisto-ohjaimen avulla (Omada AP:eille)

Laitteisto-ohjain voi olla samassa tai eri aliverkossa liityntäpisteiden (AP) kanssa. Hallintaisäntää käytetään kirjautumaan laitteisto-ohjaimeen, josta voidaan hallita liityntäpisteitä keskitetysti.

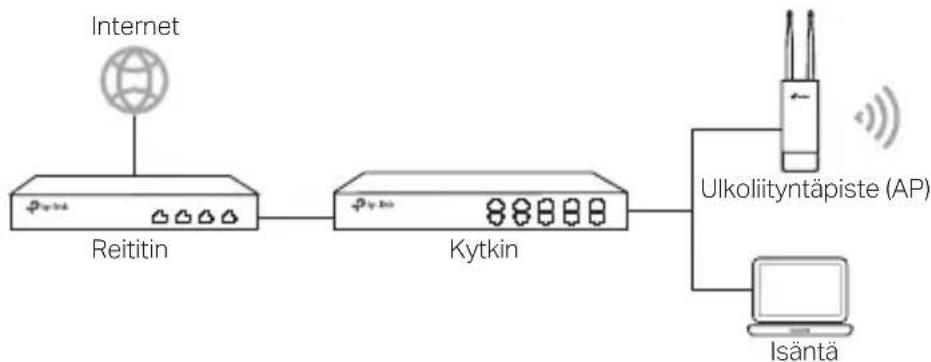

■ Itsenäinen tila

Kiinteä yhteys

Valitse laitteesi yhdistystapa lisälaitteiden mukaan.

■ PoE-kytkimen kautta

Jotkut AP:t voidaan käynnistää PSE-laitteella (kuten PoE-kytkimen), joka on IEC 62368-1:n virtalähdeluokan 2 (PS2) tai rajoitetun virtalähteen (LPS) mukainen

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

PoE-kytkin 1 2

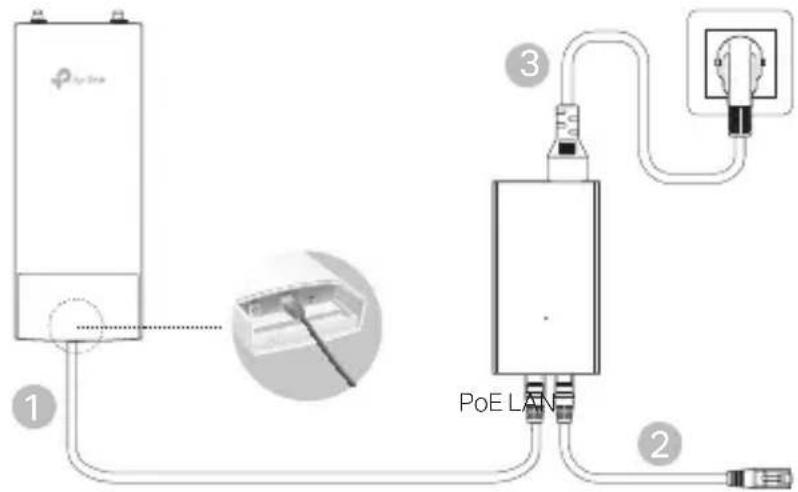

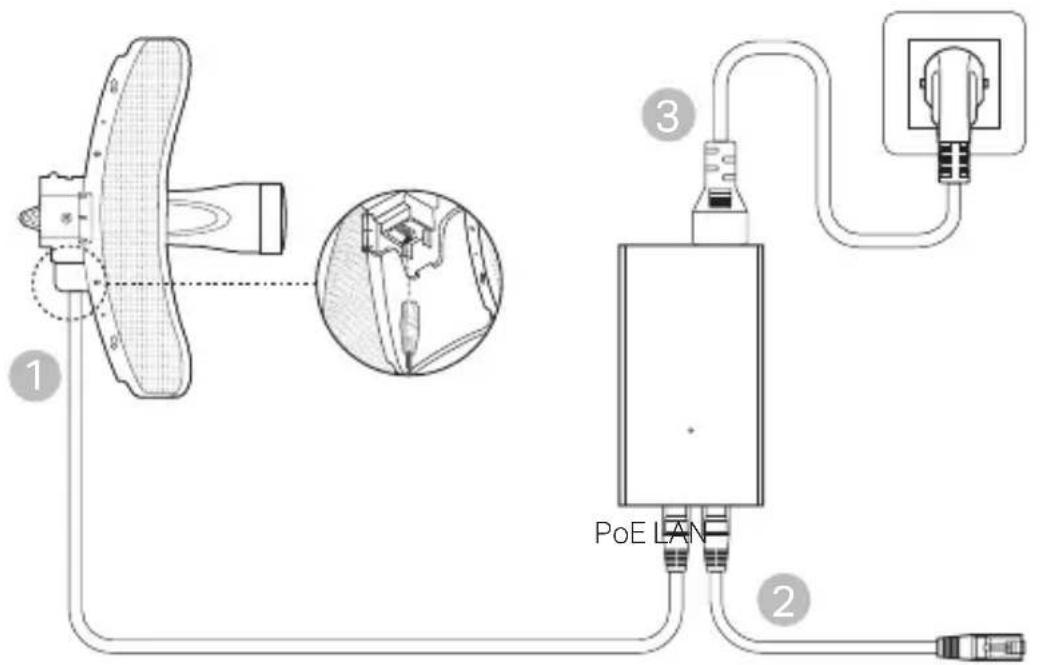

■ PoE-adapterin kautta

Jotkut tukiasemat voivat toimia PoE-adapterilla

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

1 2 3 PoE LAN

Tai

PoE LAN

Laitteistoasennus

1 Valitse laitteen asennustapa

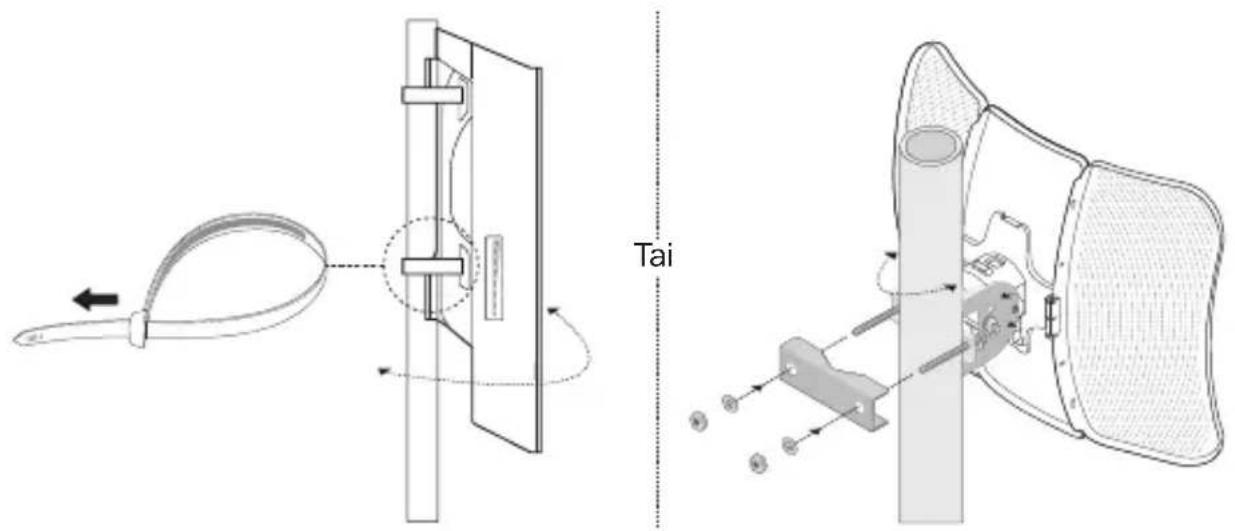

■ Laitteen asentaminen tolppaan

Liitä valitulla paikalla laite sopivaan kohtaan tolpassa ja suuntaa laite sitten suunnilleen haluttuun suuntaan

Tai

■ Laitteen asentaminen seinälle (kiinnikkeen sisältävälle tuotteelle)

Aseta kiinnike haluttuun kohtaan seinällä Työnnä ja liuta laite paikalleen. Yhdistä sitten antennit laitteeseen

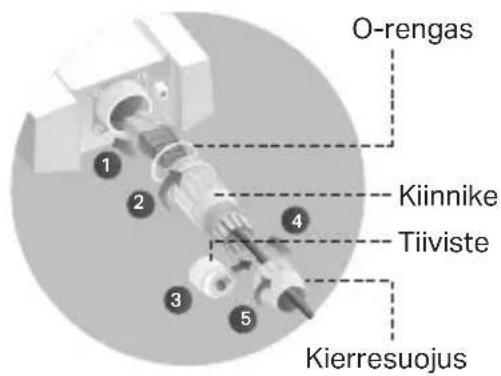

2. Asenna vedenpitävä tiiviste. (tietyille laitteille)

Pujota Ethernet-kaapeli kierresuojuksen, kiinnikkeen ja O-renkaan läpi ennen asennusta Noudata sitten kuvan osoittamia ohjeita:

(1) Liitä Ethernet-kaapeli liitäntään
(2) Asenna O-rengas kiinnikkeen päähän ja ruuvaa kiinnike laitteen runkoon
(3) Kiinnitä tiiviste Ethernet-kaapeliin paksumpi puoli kiinnikettä kohti
(4) Kiinnitä tiiviste kiinnikkeeseen
(5) Kierrä kierresuojus kiinnikkeeseen

O-rengas 1 2 4 Kiinnike Tiiviste 3 5 Kierresuojus

Ohjelmistoasetukset

Hallintatila

Määrittele laitejoukon asetukset keskitetyn hallintaohjelmiston tai langattoman ohjaimen kautta lukemalla siihen liittyvä käyttöopas. Voit ladata käyttöoppaan verkkosivustoltamme osoitteesta http://www.tp-link.com

■ Itsenäinen tila

Seuraa alla olevia ohjeita määritelläksesi laitteesi asetukset verkkopohjaisen hallintajärjestelmän kautta

1. Käynnistä verkkoselain, syötä laitteesi IP-osoite osoitekenttään ja paina Enter Huomio:

2. Omada AP:eille voit tarkistaa IP-osoitteen tuotteen etiketistä.

3. Muiden laitteiden IP-osoite on oletusarvoisesti 192.168.0.254, ja tietokoneesi IP-osoitteeksi pitäisi olla asetettu 192.168.0.x ("x" on mikä tahansa numero väliltä 1–253).

4. Kirjaudu sisään syöttämällä käyttäjänimeksi ja salasanaksi "admin"

5. Suojaa laitteesi vaihtamalla käyttäjänimen sekä salasanan oletusarvot ja aloita sitten laitteesi asetusten muokkaaminen

- Pidä laite poissa tulesta tai korkeista lämpötiloista? ÄLÄ upota veteen tai muuhun

nesteeseen

• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin yhteyttä.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville
• Adapteria tulee käyttää sisällä, jossa lämpötila on matalampi tai yhtä kuin 40 °C
• Virtajohdon pistoketta käytetään irtikytkentälaitteena, pistorasian on oltava helposti käytettävissä.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EC, 2011 /65/EU, (EU) 2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa

Koskee vain TP-Link-merkkisiä tuotteita. Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/fi/support

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISETKORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui

alkuperäisessä pakkauksessa, ei sisällä materiaali- tai valmistusvirheitä normaalissa TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
