MODE D'EMPLOI GDMF500R SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

INFORMATIONS

Cette notice s'applique aux États-Unis et au Canada uniquement. Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS Type de fiche : fiche Nema 5-15 broches ; Cordon : type SVT ou SJT, minimum 3 x 18 AWG ; Longueur : maximum 15 pieds ; Tension : minimum 7 A, 125 V.

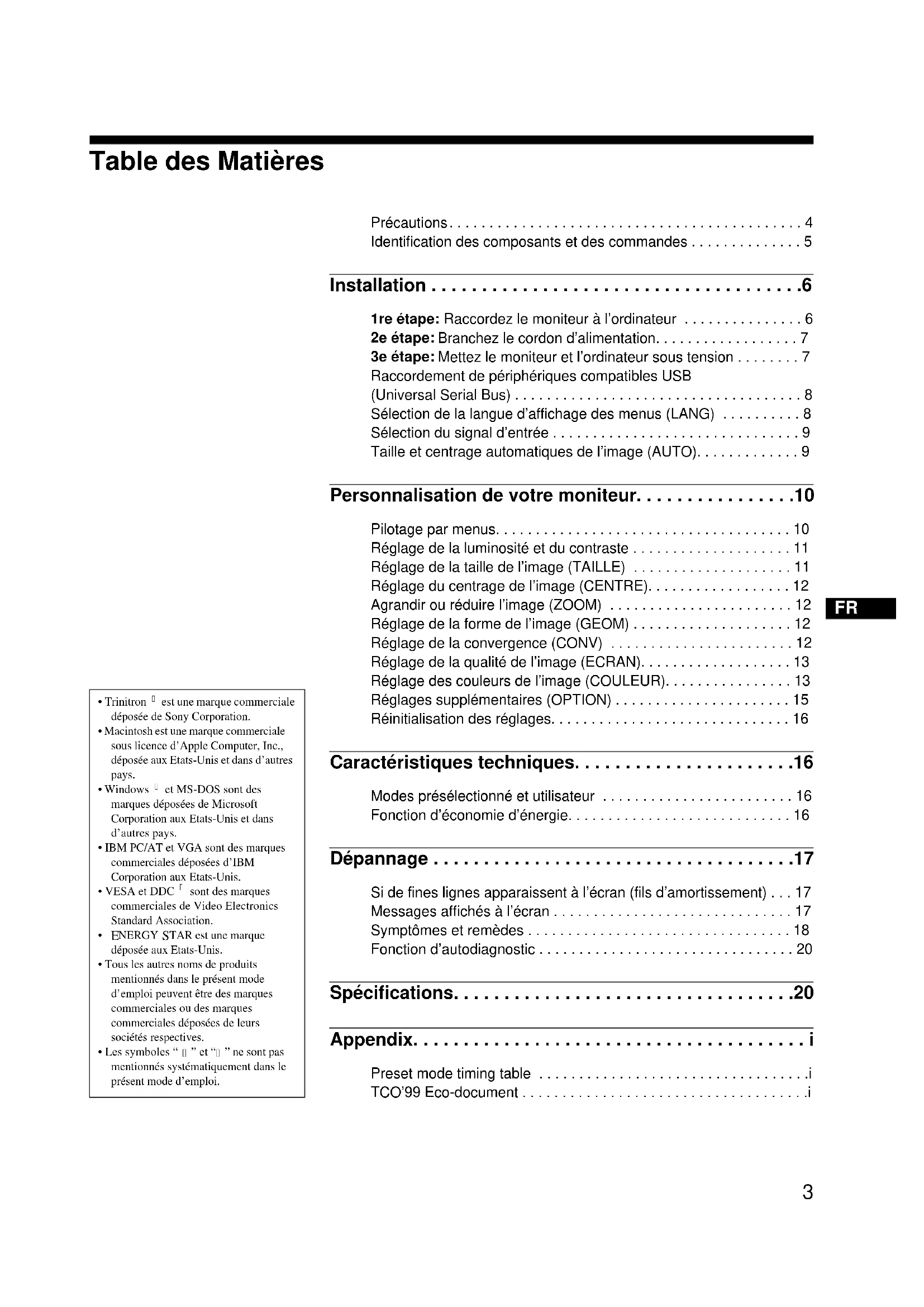

Identification des composants et des commandes 5

Installation 6

1re étape : Raccordez le moniteur à l'ordinateur 6

2e étape : Branchez le cordon d'alimentation 7

3e étape : Mettez le moniteur et l'ordinateur sous tension 7

Raccordement de périphériques compatibles USB (Universal Serial Bus) 8

Sélection de la langue d'affichage des menus (LANG) 8

Sélection du signal d'entrée 9

Taille et centrage automatiques de l'image (AUTO) 9

Personnalisation de votre moniteur 10

Pilotage par menus 10

Réglage de la luminosité et du contraste 11

Réglage de la taille de l'image (TAILLE) 11

Réglage du centrage de l'image (CENTRE) 12

Agrandir ou réduire l'image (ZOOM) 12

Réglage de la forme de l'image (GEOM) 12

Réglage de la convergence (CONV) 12

Réglage de la qualité de l'image (ECRAN) 13

Réglage des couleurs de l'image (COULEUR) 13

Réglages supplémentaires (OPTION) 15

Réinitialisation des réglages 16

Caractéristiques techniques 16

Modes présélectionnés et utilisateur 16

Fonction d'économie d'énergie 16

Dépannage 17

Si de fines lignes apparaissent à l'écran (fils d'amortissement) 17

Messages affichés à l'écran 17

Symptômes et remèdes 18

Fonction d'autodiagnostic 20

Spécifications 20

Annexe.

1. Tableau des temps des modes préréglés

Éco-document TCO'99

Précautions

Avertissement sur le raccordement à la source d'alimentation

Utilisez le cordon d'alimentation fourni. Si vous utilisez un cordon d'alimentation différent, assurez-vous qu'il est compatible avec toute tension d'alimentation secteur locale.

Pour les clients au Royaume-Uni

Si vous utilisez ce moniteur au Royaume-Uni, utilisez le cordon d'alimentation fourni au Royaume-Uni.

Exemple de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement

• Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d'alimentation de manière à permettre la décharge de l'électricité statique à la surface de l'écran.
• Après que le courant a été branché, l'écran est démagnétisé pendant environ 3 secondes. Cela génère un puissant champ magnétique autour de l'encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d'enregistrement magnétique, bandes et disquettes à l'écart du moniteur.

L'appareil doit être installé à proximité d'une prise murale aisément accessible.

Installation

N'installez pas le moniteur dans les endroits suivants :

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, tentures, etc.) qui risquent d'obstruer les orifices de ventilation
• à proximité de sources de chaleur comme des radiateurs ou des conduits d'air, ni dans un endroit directement exposé au rayonnement solaire
• sujet à de fortes variations de température
• soumis à des vibrations ou à des chocs mécaniques sur une surface instable
• à proximité d'appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension
• à proximité de ou sur une surface métallique chargée électriquement

Entretien

• Nettoyez l'écran à l'aide d'un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n'utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d'emballage et les matériaux de conditionnement d'origine.

Utilisation du support pivotant

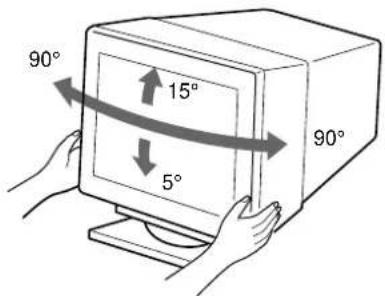

Ce moniteur peut être réglé selon les angles précisés ci-dessous. Pour faire pivoter le moniteur verticalement et horizontalement, maintenez-le des deux mains par la base comme illustré ci-dessous.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

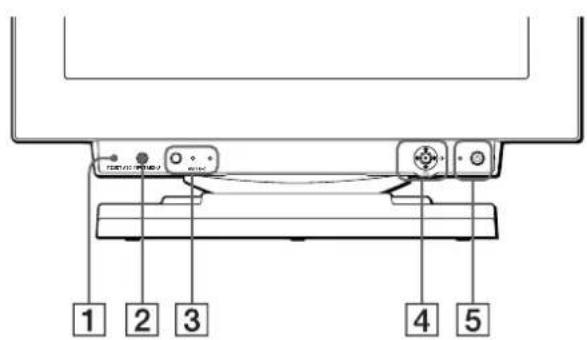

1 Touche RESET (réinitialisation) (page 16)

Cette touche réinitialise les réglages aux valeurs par défaut.

2 Touche ASC (taille et centrage automatiques) (page 9)

Cette touche ajuste automatiquement la taille et le centrage des images.

3 Touche INPUT et indicateurs HD15 / BNC (page 9)

Cette touche sélectionne le signal d'entrée vidéo HD15 ou BNC.

Chaque fois que vous appuyez sur cette touche, le signal d'entrée et l'indicateur correspondant alternent.

4 Manette de commande (page 11)

La manette de commande sert à afficher le menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

5 Commutateur et indicateur (alimentation) (pages 7, 16, 20)

Cette touche met le moniteur sous et hors tension.

L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

6 Connecteur AC IN (page 7)

Ce connecteur assure l'alimentation du moniteur.

7 Connecteur d'amont USB (bus série universel) (page 8)

Utilisez ce connecteur pour relier le moniteur à un ordinateur compatible USB.

8 Connecteurs d'aval USB (bus série universel) (page 8)

Utilisez ces connecteurs pour relier des appareils périphériques USB au moniteur.

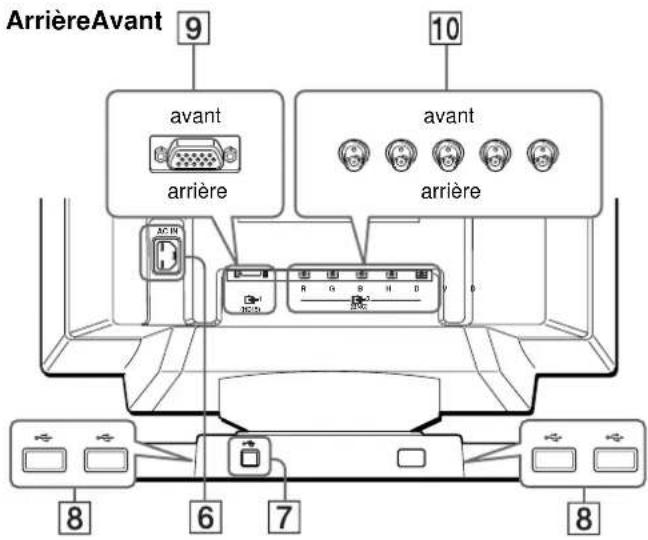

9 Connecteur d'entrée vidéo 1 (HD15) (page 6)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal
1 Rouge
2	V	e	r
	(Synchro composite sur le vert)
3	B	l	e
4 ID (Masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse bleu
9 DDC +5 V*
10	Masse
11	ID (Masse)
12	Données bidirectionnelles (SDA)*
13	Synchro H
14	Synchro V
15	Données d'horloge (SCL)*

• DDC (Display Data Channel) est une norme de VESA.

10 Connecteur d'entrée vidéo 2 (BNC) (page 6)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Installation

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton : Cordon d'alimentation (1), Câble de signal vidéo HD15 (1), Câble USB (1), Adaptateur G3 (pour système Macintosh bleu et blanc) (1), Disquette d'installation (1), Carte de garantie (1), Remarques sur l'entretien de la surface de l'écran (1), Ce mode d'emploi (1).

1re étape : Raccordez le moniteur à l'ordinateur.

Mettez le moniteur et l'ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risqueriez de les plier. Lorsque vous branchez le câble de signal vidéo, vérifiez l'alignement du connecteur HD15. Ne forcez pas le connecteur dans le mauvais sens, car vous risquez sinon de plier les broches.

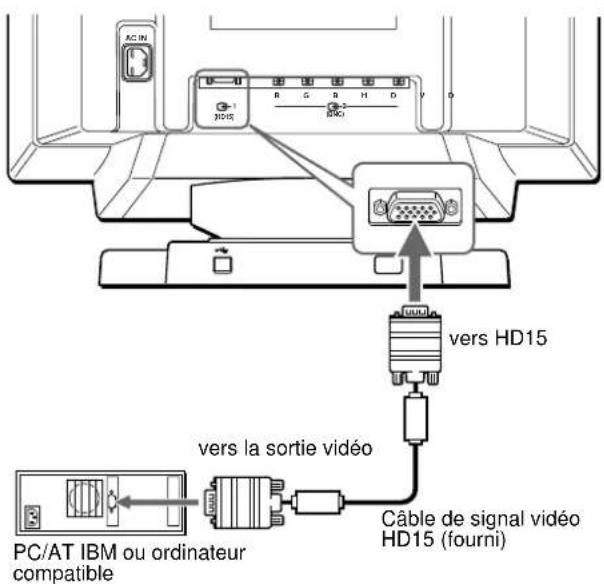

Raccordement à un PC/AT IBM ou à un ordinateur compatible

Raccordement à un ordinateur Macintosh ou compatible

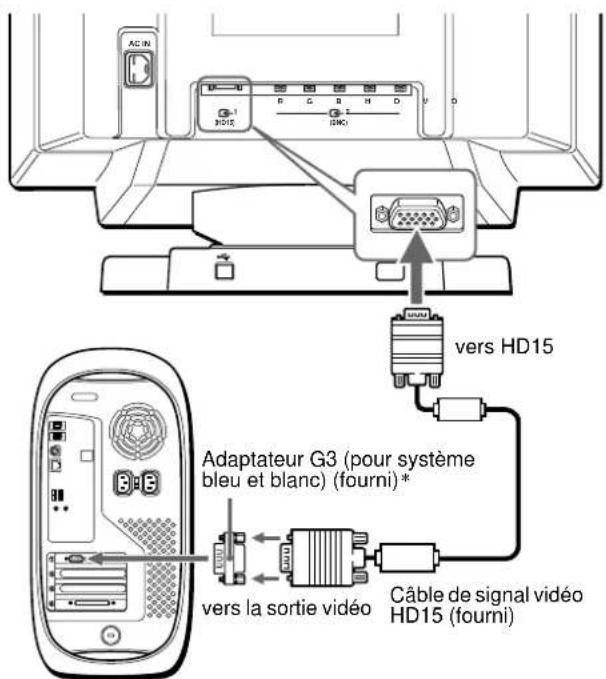

Utilisez l'adaptateur G3 fourni (pour système bleu et blanc) Power Macintosh G3

• Raccordez l'adaptateur Macintosh fourni à l'ordinateur avant de brancher le câble. Cet adaptateur est compatible avec les ordinateurs Power Macintosh G3 dotés de trois rangées de broches. Si vous établissez la connexion avec une autre version d'ordinateur Power Macintosh G3 dotée de deux rangées de broches ou d'un autre modèle, vous aurez besoin d'un adaptateur différent (vendu séparément).

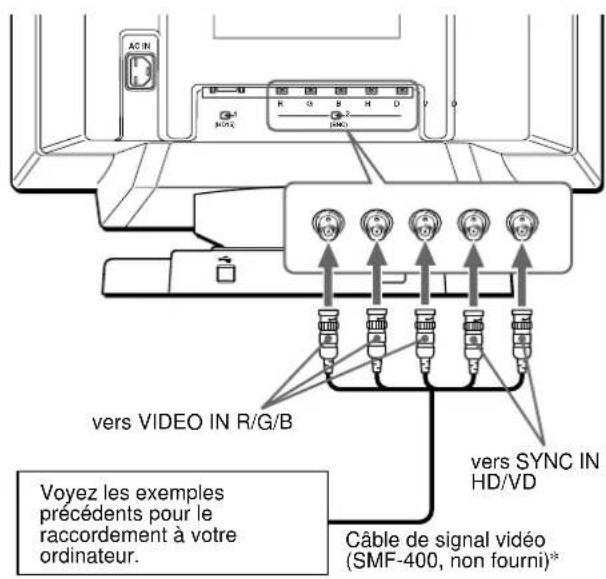

Raccordement aux cinq connecteurs BNC

• Raccordez les câbles de gauche à droite dans l'ordre suivant : Rouge-Vert-Bleu-HD-VD.

Remarque

La norme Plug & Play (DDC) ne s'applique pas aux cinq connecteurs BNC. Si vous utilisez la norme Plug & Play, raccordez le connecteur HD15 à l'ordinateur à l'aide du câble de signal vidéo fourni.

2e étape : Branchez le cordon d'alimentation

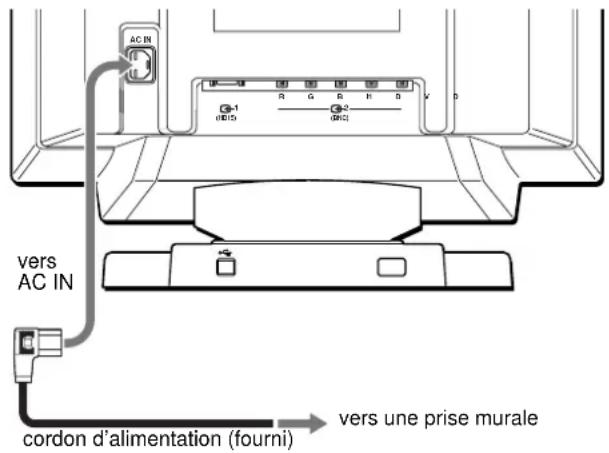

Le moniteur et l'ordinateur étant hors tension, branchez d'abord le cordon d'alimentation sur le moniteur et ensuite sur une prise murale.

3e étape : Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension et puis l'ordinateur.

L'installation de votre moniteur est à présent terminée.

Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît à l'écran

• Vérifiez si le moniteur est correctement raccordé à l'ordinateur.

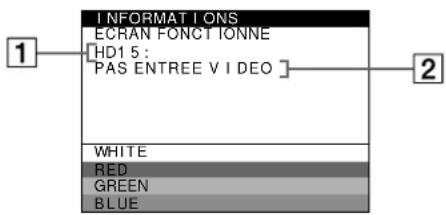

• Si l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran, changez le signal d'entrée (page 9), et vérifiez si la carte graphique de votre ordinateur est complètement introduite dans la fente de bus appropriée.
• Si vous remplacez un ancien moniteur par ce modèle et si l'indication HORS PLAGE DE BALAYAGE apparaît à l'écran, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 121 kHz et la fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations sur les messages affichés à l'écran, reportez-vous à la section "Symptômes et remèdes" à la page 18.

Installation sous différents systèmes d'exploitation

Ce moniteur est compatible avec la norme Plug & Play "DDC" et détecte automatiquement toutes les informations relatives au moniteur grâce à la fonction Plug & Play Windows. Aucun pilote spécifique ne doit être installé sur l'ordinateur.

Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC pour la première fois, il se peut que l'assistant d'installation s'affiche à l'écran. Cliquez plusieurs fois de suite sur "Next" suivant les instructions de l'assistant jusqu'à ce que le moniteur Plug & Play soit automatiquement sélectionné de façon à ce que vous puissiez utiliser ce moniteur.

Si votre PC/carte graphique communique difficilement avec ce moniteur, chargez la disquette d'installation fournie. Pour la procédure d'installation, consultez le fichier "Read Me" de la disquette. Vous pouvez également télécharger les informations en accédant au site web du fabricant de votre carte graphique.

Pour les clients utilisant Windows NT4.0

L'installation du moniteur sous Windows NT4.0 ne fait pas appel au pilote d'affichage. Reportez-vous au mode d'emploi de Windows NT4.0 pour des informations plus détaillées sur la résolution, le taux de régénération et le nombre de couleurs.

Raccordement de périphériques compatibles USB (Universal Serial Bus)

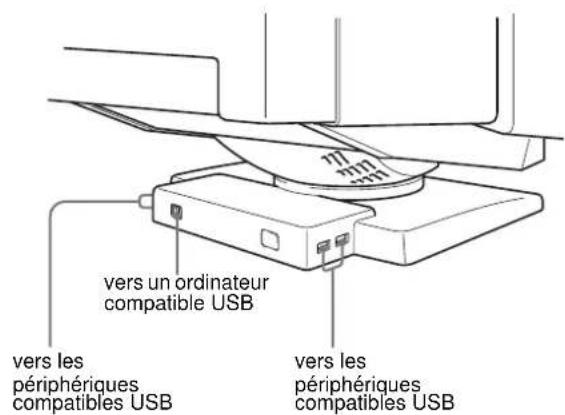

Votre moniteur est doté d'un connecteur USB d'amont et de quatre connecteurs USB d'aval. Ces connecteurs offrent un moyen simple et rapide de raccorder des périphériques compatibles USB (comme des claviers, une souris, des imprimantes et des scanners) à votre ordinateur au moyen d'un câble USB standardisé.

Pour pouvoir utiliser votre moniteur comme une plate-forme pour vos périphériques, raccordez les USB comme illustré ci-dessous.

1. Mettez le moniteur et l'ordinateur sous tension. 2. Raccordez votre ordinateur au connecteur USB d'amont rectangulaire au moyen du câble USB fourni.

Pour les clients utilisant Windows

Si un message apparaît à l'écran, suivez les instructions affichées et sélectionnez Generic USB Hub comme réglage par défaut.

3. Raccordez vos périphériques compatibles USB aux connecteurs USB d'aval rectangulaires.

Remarques

• Tous les ordinateurs et/ou systèmes d'exploitation supportent les configurations USB. Vérifiez dans le mode d'emploi de votre ordinateur si vous pouvez raccorder des systèmes USB.
• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur l'ordinateur hôte. Pour plus de détails, reportez-vous au mode d'emploi du périphérique.
• Le moniteur fonctionne comme une plate-forme USB tant que le moniteur est sous tension ("on") ou en mode d'économie d'énergie.
• Si vous raccordez un clavier ou une souris aux connecteurs USB et si vous démarrez ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne fonctionnent pas. Raccordez d'abord le clavier et la souris directement à l'ordinateur et installez les appareils compatibles USB. Raccordez-les ensuite à ce moniteur.
• Ne vous appuyez pas sur le moniteur lorsque vous branchez les câbles USB. Le moniteur risque de pivoter et de vous blesser.

Sélection de la langue d'affichage des menus (LANG)

Les écrans de menu peuvent être affichés en français, anglais, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La sélection par défaut est l'anglais.

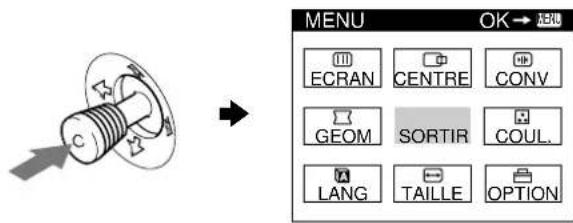

1. Appuyez sur la manette de commande.

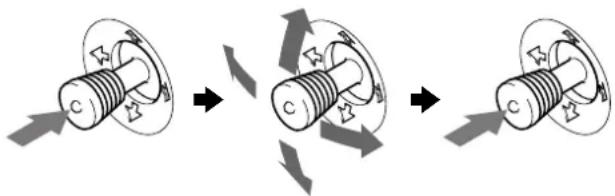

Voir page 11 pour plus d'informations sur l'utilisation de la manette de commande.

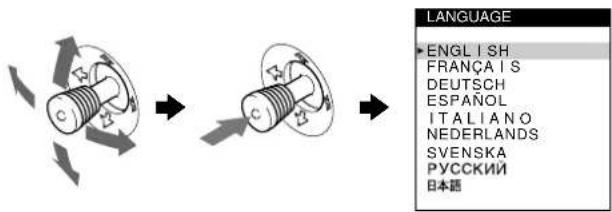

2 Déplacez la manette de commande de façon à mettre ANG en évidence et appuyez à nouveau sur la manette de commande.

3 Déplacez la manette de commande vers le haut ou le bas pour sélectionner une langue et appuyez à nouveau sur la manette de commande.

• ENGLISH : Anglais FRANÇAIS
• DEUTSCH : Allemand
• ESPAÑOL : Espagnol ITALIANO : Italien
• NEDERLANDS : Néerlandais SVENSKA : Suédois

Pour quitter le menu

Appuyez une fois sur la manette de commande pour revenir au menu principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes.

Pour restaurer l'anglais

Appuyez sur la touche RESET pendant que le menu LANGUAGE est affiché à l'écran.

Sélection du signal d'entrée

Vous pouvez raccorder deux ordinateurs via les connecteurs HD15 et BNC. Pour commuter les deux ordinateurs, utilisez la touche INPUT.

Appuyez sur la touche INPUT.

Chaque fois que vous appuyez sur cette touche, le signal d'entrée et l'indicateur correspondant alternent.

Lorsque cette touche est enfoncée, BNC est sélectionné ; lorsque cette touche n'est pas enfoncée, HD15 est sélectionné.

HD15

BNC

Le connecteur sélectionné apparaît à l'écran pendant quelques secondes. "HD15" ou "BNC" apparaît à l'écran.

Remarque

Si aucun signal n'est entré via le connecteur sélectionné, l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran. Au bout de quelques secondes, le moniteur passe en mode d'économie d'énergie. Si cela se produit, commutez sur l'autre connecteur.

Taille et centrage automatiques de l'image (AUTO)

Vous pouvez aisément régler l'image pour qu'elle remplisse l'écran en appuyant sur la touche ASC (taille et centrage automatiques) ou à l'aide du menu.

À l'aide de la touche ASC

Appuyez sur la touche ASC.

L'image remplit automatiquement l'écran.

Utilisation du menu

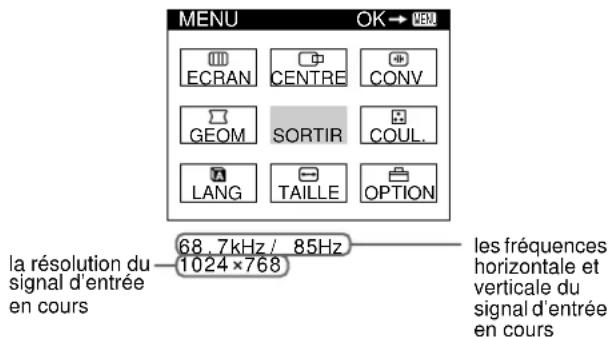

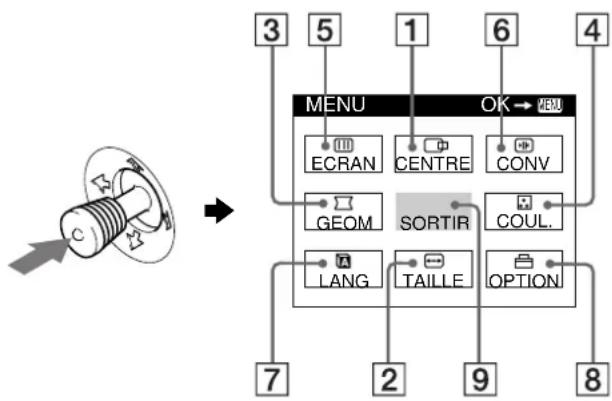

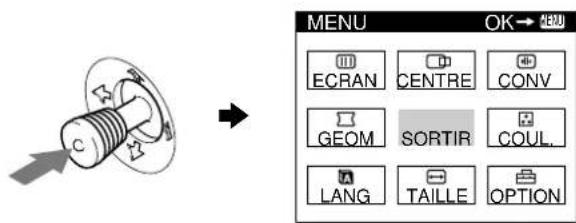

1. Appuyez sur la manette de commande pour afficher le menu principal à l'écran.

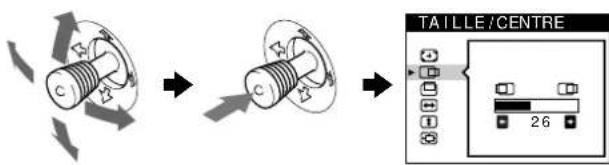

2. Déplacez la manette de commande pour mettre en évidence CENTRE ou TAILLE et appuyez de nouveau sur la manette de commande.

3. Déplacez la manette de commande vers le haut ou le bas pour sélectionner (AUTO).

4. Déplacez la manette de commande vers la droite →. L'image remplit automatiquement l'écran.

Remarques

• Cette fonction est destinée à être utilisée sur des ordinateurs tournant sous Windows ou dotés d'un logiciel d'interface graphique offrant une image plein écran. Elle peut ne pas fonctionner correctement si la couleur d'arrière-plan est foncée ou si l'image d'entrée ne remplit pas l'écran jusqu'aux bords (comme une invite MS-DOS).
• Les images d'un rapport 5:4 (résolution : 1280 x 1024, 1800 x 1440) sont affichées suivant leur résolution réelle et ne remplissent pas l'écran jusqu'aux bords. L'image affichée se déplace pendant quelques secondes lorsque cette fonction est exécutée. Il ne s'agit pas d'un dysfonctionnement.

Personnalisation de votre moniteur

Vous pouvez effectuer de multiples réglages sur votre moniteur à l'aide des écrans de menu.

Pilotage par menus

Appuyez sur la manette de commande pour afficher le MENU principal à l'écran. Voir la page 11 pour plus d'informations sur l'utilisation de la manette de commande.

Utilisez la manette de commande pour sélectionner l'un des menus suivants.

CENTRE (page 12)

Sélectionne le menu CENTRE pour régler le centrage de l'image, la taille ou le zoom.

TAILLE (page 11)

Sélectionne le menu TAILLE pour régler la taille de l'image, le centrage ou le zoom.

GEOM (page 12)

Sélectionne le menu GEOM pour régler la rotation et la forme de l'image.

COULEUR (page 13)

Sélectionnez le menu COULEUR pour régler la température de couleur de l'image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

ÉCRAN (page 13)

Sélectionnez le menu ÉCRAN pour ajuster la qualité de l'image. Vous pouvez ajuster l'alignement et l'effet de suppression du moiré.

CONV (page 12)

Sélectionnez le menu CONV pour régler la convergence horizontale et verticale de l'image.

LANG (page 8)

Sélectionnez le menu LANG pour choisir la langue d'affichage des menus.

OPTION (page 15)

Sélectionnez le menu OPTION pour régler les options du moniteur. Les options comprennent :

• démagnétisation de l'écran
• changement de la position des écrans de menu
• verrouillage des commandes

SORTIR

Sélectionnez SORTIR pour quitter le menu.

■ Affichage du signal d'entrée en cours

Les fréquences horizontale et verticale du signal d'entrée en cours sont affichées dans le MENU principal. Si le signal correspond à l'un des modes présélectionnés de ce moniteur, la résolution est également affichée.

Utilisation de la manette de commande

1. Affichez le MENU principal et sélectionnez le menu que vous voulez régler.

Appuyez une fois sur la manette de commande pour afficher le MENU principal. Ensuite, déplacez la manette de commande vers le haut, le bas, la gauche ou la droite de façon à mettre en évidence le menu de votre choix. Appuyez sur la manette de commande pour sélectionner un paramètre de menu.

2. Réglez le menu.

Déplacez la manette de commande vers le haut, le bas, la gauche ou la droite pour effectuer le réglage.

3. Quittez le menu.

Appuyez une fois sur la manette de commande pour revenir au menu principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes.

Réinitialisation des réglages

Appuyez sur la touche RESET. Voir page 16 pour plus d'informations sur la réinitialisation des réglages.

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectués au moyen d'un menu LUMINOSITE/CONTRASTE séparé.

Ces réglages sont enregistrés dans la mémoire pour les signaux transmis via le connecteur d'entrée sélectionné.

1. Déplacez la manette de commande dans n'importe quel sens.

Le menu LUMINOSITE/CONTRASTE apparaît à l'écran.

2 Déplacez la manette de commande vers le haut ou le bas pour régler la luminosité (Y) et vers la gauche ou la droite pour régler le contraste (O).

Si vous utilisez le mode sRGB

Si vous avez sélectionné le mode sRGB dans le menu COULEUR, le menu LUMINOSITÉ/CONTRASTE suivant apparaît à l'écran.

Pour plus d'informations sur l'utilisation du mode sRGB, voir "Réglage des couleurs de l'image (COULEUR)" à la page 13.

Le menu disparaît automatiquement au bout d'environ 3 secondes.

Réglage de la taille de l'image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence TAILLE et appuyez de nouveau sur la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner le réglage horizontal, ou sur le réglage vertical. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster les dimensions.

Réglage du centrage de l'image (CENTRE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence CENTRE et appuyez de nouveau sur la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner le réglage horizontal, ou sur le réglage vertical. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster le centrage.

Agrandir ou réduire l'image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence TAILLE ou CENTRE et appuyez de nouveau sur la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran. 3 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner zoom, puis déplacez la manette de commande vers la gauche ou vers la droite pour agrandir ou réduire l'image.

Remarque

Le réglage s'arrête lorsque la plage de réglage horizontal ou vertical atteint sa valeur limite maximum ou minimum.

Réglage de la forme de l'image (GEOM)

Les réglages GEOM vous permettent de régler la rotation et la forme de l'image.

Le réglage de la rotation est enregistré dans la mémoire pour tous les signaux d'entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre en évidence GEOM et appuyez de nouveau sur la manette de commande.

Le menu GEOMETRIE apparaît à l'écran.

3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Sélectionnez Pour
○	faire pivoter l'image
○	élargir ou rétrécir les côts de l'image
○	décaler les côts de l'image vers la gauche ou la droite
○	régler la largeur de l'image dans le haut de l'écran
○	décaler l'image vers la gauche ou la droite dans le haut de l'écran

Réglage de la convergence (CONV)

Les réglages CONV vous permettent de régler la qualité de

l'image en contrôlant la convergence. La convergence est

l'alignement des signaux de couleur rouge, vert et bleu.

Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1. Appuyez sur la manette de commande. Le menu principal apparaît à l'écran. 2. Déplacez la manette de commande pour mettre en évidence CONV et appuyez de nouveau sur la manette de commande. Le menu CONVERGENCE apparaît à l'écran. 3. Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Sélectionnez Pour
#	décaler horizontally le sombres rouges ou bleues
‡	décaler verticallement les ombres rouges ou blécues
‡ TOP CONVER V HAUT	décaler verticallement les ombres rouges ou bleues dans le haut de l'écran
‡ BOT CONVER V BAS	décaler verticallement les ombres rouges ou bleues dans le bas de l'écran

Réglage de la qualité de l'image (ÉCRAN)

Les réglages ÉCRAN vous permettent de régler la qualité de l'image en contrôlant le moiré et l'alignement.

• Si les couleurs sont irrégulières dans les angles de l'écran, réglez l'alignement.
• Si des motifs elliptiques ou ondulatoires apparaissent à l'écran, supprimez le moiré.

Les réglages SUPPRIMER MOIRE et RÉGLAGE MOIRE sont enregistrés dans la mémoire pour le signal d'entrée en cours. Tous les autres réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1. Appuyez sur la manette de commande.

Le menu principal apparaît à l'écran.

2. Déplacez la manette de commande pour mettre en évidence ÉCRAN et appuyez de nouveau sur la manette de commande.

Le menu ÉCRAN apparaît à l'écran.

3. Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Sélectionnez Pour
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle supérieur gauche de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle supérieur droit de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle inférieur gauche de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle inférieur droit de l'écran.
SUPPRIMER MOIRE*	activer (ON) ou désactiver (OFF) la fonction de suppression du moiré. (REGLAGE MOIRE) apparaît dans le menu si vous sélectionnez ON.
REGLAGE MOIRE	régler le degré de suppression du moiré jusqu'à ce que le moiré ait été réduit au minimum.

• Le moiré est une interférence naturelle qui produit des lignes douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite d'interférences entre le motif de l'image à l'écran et le motif de luminophores du moniteur.

Exemple de moiré

Remarque

L'image peut devenir floue lorsque SUPPRIMER MOIRE est réglé sur ON.

Réglage des couleurs de l'image (COULEUR)

Les réglages COULEURS vous permettent d'ajuster la température des couleurs de l'image en changeant le niveau des couleurs des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est BASSE et bleuâtres lorsque la température est ÉLEVÉE. Ce réglage s'avère bien pratique pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

1 Appuyez sur la manette de commande.

Le menu principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre en évidence COUL, et appuyez de nouveau sur la manette de commande.

Le menu COULEUR apparaît à l'écran.

3 Déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner le mode de réglage.

Il existe trois types de modes de réglage : SIMPLE, EXPERT et sRGB.

4 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Procédez au réglage du mode sélectionné en suivant les instructions ci-dessous.

Mode SIMPLE

1 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner la rangée de température de couleur [1]. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner la température de couleur.

Les températures de couleur présélectionnées sont 5000K, 6500K et 9300K. Étant donné que le réglage par défaut est 9300K, les blancs passent d'une teinte bleuâtre à une nuance rougeâtre lorsque la température est abaissée à 6500K et 5000K.

2 Si nécessaire, réglez finement la température de couleur.

Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner la rangée de température de couleur 2. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour régler finement la température de couleur.

Si vous ajustez finement la température de couleur, les nouveaux réglages de la couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre du menu change selon la séquence suivante.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Mode EXPERT

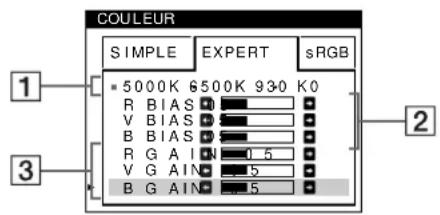

Vous pouvez effectuer des réglages additionnels plus détaillés des couleurs en sélectionnant le mode EXPERT.

1 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner la rangée de température de couleur [1]. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner la température de couleur. 2 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster le BIAS (niveau de noir).

Ce paramètre ajuste les zones foncées d'une image.

3 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster le GAIN (niveau de blanc).

Ce paramètre ajuste les zones claires d'une image.

Vous pouvez régler les composantes R (rouge), V (verte) et B (bleue) du signal d'entrée lorsque vous effectuez des changements aux paramètres 2 et 3.

Si vous ajustez finement la température de couleur, les nouveaux réglages de couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre du menu change selon la séquence suivante.

·[5000K]→|
·[6500K]→[
·[9300K]→|

Réglage de la température de couleur pour chacun des connecteurs d'entrée vidéo

Vous pouvez ajuster finement la température de couleur en mode SIMPLE ou EXPERT pour chacun des connecteurs d'entrée vidéo (HD15 et BNC).

1 Sélectionnez le même mode de réglage et la même température de couleur dans le menu COULEUR pour les entrées HD15 et BNC. 2 Ajustez finement la température des couleurs dans chaque menu pour HD15 et BNC.

Les réglages sont enregistrés dans la mémoire pour chacun des connecteurs HD15 et BNC.

Pour plus d'informations sur la sélection du connecteur, voir page 9.

Mode sRGB

Le réglage de couleur sRGB est un protocole d'espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, sélectionnez simplement le mode sRGB dans le menu COULEUR. Pour pouvoir afficher correctement les couleurs sRGB (γ=2,2,6500K), vous devez cependant configurer votre ordinateur suivant le profil sRGB et ajuster la luminosité (♀) et le contraste (♂) suivant les numéros affichés dans le menu. Pour plus d'informations sur la façon de changer les réglages de la luminosité (♀) et du contraste (♂), voir page 11.

Remarque

Votre ordinateur et les autres appareils raccordés (une imprimante, par exemple) doivent être compatibles avec sRGB.

Restaurer les couleurs via les menus SIMPLE ou sRGB

Les couleurs de la plupart des moniteurs d'affichage tendent à perdre graduellement leur éclat après plusieurs années d'utilisation. La fonction RESTAURER COULEUR des menus SIMPLE et sRGB vous permet de restaurer les couleurs aux niveaux de qualité par défaut d'origine. Les explications ci-dessous expliquent comment restaurer les couleurs du moniteur via le menu SIMPLE.

1 Déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner le mode SIMPLE ou sRGB. 2 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (RESTAURER COULEUR). Ensuite, déplacez la manette de commande vers la droite.

L'image disparaît tandis que les couleurs sont restaurées (environ 2 secondes). Après que les couleurs ont été restaurées, l'image réapparaît à l'écran.

Remarques

• Avant d'utiliser cette fonction, le moniteur doit se trouver en mode de fonctionnement normal (indicateur d'alimentation vert allumé) depuis au moins 30 minutes. Si le moniteur passe en mode d'économie d'énergie, vous devez ramener le moniteur en mode de fonctionnement normal et attendre 30 minutes pour que le moniteur soit prêt. Il se peut que vous deviez ajuster les réglages d'économie d'énergie de votre ordinateur de manière à garder le moniteur en mode de fonctionnement normal pendant au moins 30 minutes. Si le moniteur n'est pas prêt, le message suivant apparaît.

• Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image.

Réglages supplémentaires (OPTION)

Vous pouvez démagnétiser (dégausser) manuellement le moniteur, changer la position des menus et verrouiller les commandes.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence OPTION et appuyez de nouveau sur la manette de commande. Le menu OPTION apparaît à l'écran. 3 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Procédez au réglage du paramètre sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l'écran

L'écran du moniteur est automatiquement démagnétisé à la mise sous tension.

Pour démagnétiser manuellement le moniteur, déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (DEGAUSS). Ensuite, déplacez la manette de commande vers la droite.

L'écran est démagnétisé pendant environ 2 secondes. Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats.

Changement de la position d'affichage des écrans de menu

Changez la position du menu s'il bloque une image à l'écran. Pour modifier la position d'affichage des menus sur écran, déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (POSITION H OSD) pour le réglage horizontal, ou (POSITION V OSD) pour le réglage vertical. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour déplacer le menu d'affichage sur écran.

Verrouillage des commandes

Pour protéger les données de réglage en verrouillant les commandes, déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (MENU VERROUILLÉ). Ensuite, déplacez la manette de commande vers la droite pour sélectionner ON.

Seuls le commutateur (alimentation), et les paramètres SORTIR et MENU VERROUILLÉ du menu OPTION restent opérationnels. Si d'autres paramètres sont sélectionnés, le symbole apparaît à l'écran.

Pour désactiver le verrouillage des commandes

Répétez la procédure ci-dessus et réglez MENU VERROUILLÉ sur OFF.

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages.

Réinitialisation d'un seul paramètre de réglage

Utilisez la manette de commande pour sélectionner le paramètre de réglage que vous voulez réinitialiser et appuyez sur la touche RESET.

Réinitialisation de toutes les données de réglage pour le signal d'entrée en cours

Appuyez sur la touche RESET lorsqu'aucun menu n'est affiché à l'écran.

Attention : les paramètres suivants ne sont pas réinitialisés par cette méthode :

• langue d'affichage des menus (page 8), mode de réglage dans le menu COULEUR (SIMPLE, EXPERT, sRGB) (page 13)
• position d'affichage des menus (page 15)
• verrouillage des commandes (page 15)

Réinitialisation de toutes les données de réglage pour tous les signaux d'entrée

Maintenez la touche RESET enfoncée pendant au moins deux secondes.

Remarque

La touche RESET ne fonctionne pas lorsque ON (MENU VERROUILLÉ) est réglé sur ON.

Caractéristiques techniques

Modes présélectionnés et utilisateur

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes présélectionnés qui sont enregistrés dans la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l'écran. (Voir l'annexe pour une liste des modes présélectionnés.) Pour les signaux d'entrée qui ne correspondent pas à l'un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu'une image claire apparaisse à l'écran pour toutes les synchronisations dans la plage de fréquences du moniteur (horizontal : 30 à 121 kHz ; vertical : 48 à 160 Hz). Lorsque l'image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Remarque à l'intention des utilisateurs de Windows

Vérifiez le mode d'emploi de votre carte vidéo ou le programme utilisé avec la carte graphique et sélectionnez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou à une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie en trois étapes comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie*	L'indicateur (alimentation)
fonctionnement normal	≤ 145 W vert
1 veille ≤ 15 W vert et orange en alternance
2 interruption (sommeil)**	≤ 15 W vert et orange en alternance
3 inactif*** (sommeil profond)**	≤ 1 W orange
hors tension 0 W désactifé

• Les chiffres indiquent la consommation d'énergie lorsqu'aucun périphérique compatible USB n'est raccordé au moniteur. « Sommeil » et « sommeil profond » sont des modes d'économie d'énergie définis par l'Environmental Protection Agency. * Lorsque votre ordinateur passe en mode d'économie d'énergie, le signal d'entrée est coupé et PAS D'ENTRÉE VIDÉO apparaît à l'écran. Au bout de quelques secondes, le moniteur passe en mode d'économie d'énergie.

Dépannage

Consultez cette section avant de faire appel au service d'assistance technique.

Si de fines lignes apparaissent à l'écran (fils d'amortissement)

Les lignes que vous apercevez sur votre écran sont une caractéristique normale des moniteurs Trinitron et ne constituent donc pas un dysfonctionnement. Il s'agit de l'ombre des fils d'amortissement employés pour stabiliser la grille d'ouverture qui sont le plus facilement visibles lorsque l'arrière-plan de l'écran est clair (généralement blanc). La grille d'ouverture est l'élément essentiel qui rend les tubes image Trinitron uniques en permettant le passage d'une plus grande quantité de lumière vers l'écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Messages affichés à l'écran

Si le signal d'entrée présente une anomalie, l'un des messages suivants apparaît à l'écran.

Si l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran

1. Le connecteur sélectionné

Ce message indique le connecteur sélectionné (HD15 ou BNC).

2. La condition du signal d'entrée PAS D'ENTRÉE VIDÉO

Indique qu'aucun signal n'est entré, ou qu'aucun signal n'est entré via le connecteur sélectionné.

Si HORS PLAGE DE BALAYAGE apparaît à l'écran

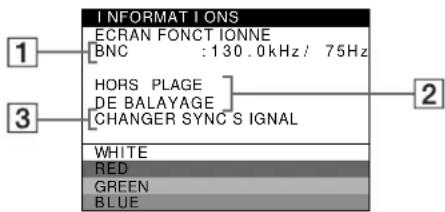

1 Le connecteur sélectionné et les fréquences du signal d'entrée en cours

Ce message indique le connecteur sélectionné (HD15 ou BNC). Si le moniteur reconnaît les fréquences du signal d'entrée en cours, les fréquences horizontale et verticale sont également affichées.

2 La condition du signal d'entrée HORS PLAGE DE BALAYAGE

Indique que le signal entré n'est pas supporté par les spécifications du moniteur.

3 Les remèdes

CHANGER SYNC SIGNAL apparaît à l'écran. Si vous remplacez un ancien moniteur par ce moniteur, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur sur une fréquence horizontale comprise entre 30 et 121 kHz et une fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations, voir "Symptômes et remèdes" à la page 18.

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que le moniteur reçoit un signal vidéo, maintenez la manette de commande enfoncée pendant au moins trois secondes pour afficher la case d'informations relatives à ce moniteur.

Exemple

INFORMATIONS

MODEL: GDM-F500R SER NO: 1234567

Si le problème persiste, appelez notre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du modèle : GDM-F500R
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte graphique.

Symptômes et remèdes

Si le problème est provoqué par l'ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d'emploi de l'appareil raccordé. Utilisez la fonction d'autodiagnostic (page 20) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez
Pas d'image
Si l'indicateur (1) (alimentation) ne s'allume pas	• Vérifiez si le cordon d'alimentation est correctement branché. • Vérifiez si le commutateur (2) (alimentation) est réglié sur la position "on".
Si le message PAS ENTREE VIDEO apparait à l'écran ou si l'indicateur (3) (alimentation) est allumé en orange ou alterne entre le vert et l'orange	• Vérifiez si le cable de signal videoe est correctement branché et si les fiches sont fermement enconcétées dans leurs prises respectives. Si vous utilisez les cinq connecteurs BNC, connectez-les dans l'ordre prescrit (de gauche à droite: Rouge-Vert-Bleu-HD-VD) (page 6). • Vérifiez si le réglage du commutateur INPUT est correct (page 9). • Vérifiez si les broches du connecteur d'entrée videoe HD15 ne sont pas piées ou enconçétés. ▪Problèmes causés par l'ordinateur ou tout autre apparériel raccordé • L'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touchequelconque du clavier de l'ordinateur. • Vérifiez si l'ordinateur est sous tension ("on"). • Vérifiez si la carte graphique est complètement enconçée dans la fente de bus correcte.
Si le message HORS PLAGE DE BALAYAGE apparait à l'écran	□Problèmes causés par l'ordinateur ou tout autre apparériel raccordé • Vérifiez si la plage de fréquence video correspond aux specifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et ajustez la plage de fréquence comme suit. Horizontale: 30 à 121 kHz Verticale: 48 à 160 Hz
Si aucun message ne s'affiche et si l'indicateur (4) (alimentation) est vert ou clignote en orange	• Activz la fonction d'autodiagnostic (page 20).
Si vous utilisez Windows 95/98 • Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et procédez comme suit. Installlez la disjette d'installation fournie (page 7) et sélectionnéce moniteur ("GDM-F500R") parmi les moniteurs Sony dans l'écran de Sélection de monitucr Windows 95/98. Si vous choisissez de sélectionner "Plug & Play", connectez le monitucr à l'ordinateur à l'aide du cable de signal videoe HD15. Vous ne pouvez pas utiliserles cinq connecteurs BNC.
Si vous utilisez un système Macintosh	• Si vous raccordez l'adaptateur à un ordinateur Power Macintosh G3 doté de trois rangées de broches, vérifiez si l'adaptateur G3 fourni et le cable de signal videoe sont correctement raccordés (page 6). • Pour les Power Macintosh G3 ou d'autres modèle dotés de connecteurs à deuxrangées de broches, vous nevez utiliser un adaptateur différent vendu séparément.
L'image scintille, sautille, oscille ou est brouillée	• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampesfluorescentes ou des téléviseurs. • Éloignez le moniteur des lignes à haute tension ou placez un blinding magnétique àproximé du moniteur. • Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre ciruit. • Faites pivoter le moniteur de 90° vers la gauche ou la droite. ▪Problèmes causés par l'ordinateur ou tout autre apparéil raccordé • Vérifiez le réglage adéquat pour le moniteur dans le mode d'emploi de votre cartegraphique. • Assurez-vous que le mode graphique (VESA, Macintosh 21" Color, etc.) et la fréquencedu signal d'entree sont supportés par ce moniteur (Appendix). Mème si la fréquence estcomprise dans la plage adéquate, il arrive que certaines cartes videoe présente uneimpulsion de synchronisation trop étroîte pour que le moniteur puisse se synchronisercorrectement. • Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir lameilleure image possible.
L'image est floue	• Ajustez la luminosité et le contraste (page 11). • Démagnétisez le monitueur* (page 15). • Si SUPPRIMER MOIRE est réglié sur ON, il peut que l'image devienne floue. Réduisez1'effet de suppression du moiré ou réglez SUPPRIMER MOIRE sur OFF (page 13).
Des images fantômes apparaissant	• N'utilisez pas de prolongateurs de cable video et/ou de boîtiers de commutation video. • Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L'image n'est pas centré ou de taille incorrecte	• Execuéz la fonction AUTO (page 9). • Ajustez la taille (page 11) ou le centre (page 12) de l'image. Attention que certains modes video ne replissent pas l'écran jusqu'àux bords.
Les bords de l'image sont incurvés	• Ajustez la géométrie (page 12).
Un motif ondulatoire ou elliptique (moiré) est visible	• Mettez SUPPRIMER MOIRE sur ON et ajustez le degré de suppression de moiré jusqu'à ce que le moiré ait étréduit au minimum (page 13). ■Problèmes causés par l'ordinateur ou tout autre appareil raccordé • Changez le motif de votre bureau.
Les couleurs ne sont pas uniformes	• Démagnétisez le monitre* (page 15). Si vous placez à côté du monitre un apparéil qui générau un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du monitre, il sc peut que les couleurs perdent leur uniformité. • Ajustez l'alignment (page 13).
Le blanc n'est pas blanc	• Ajustez la température de couleur (page 13). • Vérifiez si les cinq connecteurs BNC sont raccordés dans l'ordre prescrit (de gauche à droite: Rouge-Vert-Blcu-HD-VD) (page 6).
Les lettres et les lignes sont soulignées d'une ombre rouge ou blée	• Ajustez la convergence (page 12).
Les touches du monitre sont inopérantes (apparait sur l'écran)	• Si la fonction de verrouillage des commandes est réalisée sur ON, réglez-la sur OFF (page 15).
La fonction RESTAURER COULEUR est inopérante	• Avant d'utiliser cette fonction, le monitre doit se trouver en mode de fonctionnement normal (indicateur d'alimentation vert allumé) depuis au moins 30 minutes. Pour plus d'informations sur l'utilisation de la fonction RESTAURER COULEUR, voir page 15. • Ajustez les réglages du mode d'économie d'énergie de l'ordinateur de façon à garder le monitre en mode de fonctionnement normal pendant plus de 30 minutes. • Le monitre peut progressivement perdre sa capacité à exéçuter cette fonction en raison du vieillissement naturel du tube image.
Les péripériques USB ne fonctionnell pas	• Vérifiez si les connecteurs USB appropriés sont correctement raccordés (page 8). • Vérifiez si le commutateur (alimentation) est réalisé sur la position "on". ■Problèmes causés par l'ordinateur ou tout autre apparéil raccordé • Vérifiez si l'un des péripériques auto-alimentés compatibles USB est sous tension ("on"). • Installez la dernière version du gestionnaire de péripérique sur votre ordinateur. Consultez le fabricant de votre apparéil pour déterminer le gestionnaire de péripérique approprié. • Si vous clavier ou toute souris compatible USB ne fonctionne pas, raccordez-le directement à votre ordinateur, redémarrez l'ordinateur et effectuez les ajustements nécessaires aux réglages USB. Rebranchez ensuite le clavier ou la souris sur le monitre. • Pour les clients utilisant Windows 95 1. Cliquez à l'aide de la touche droite sur "My Computer" et sélectionnéz "Properties". 2. Cliquez sur l'onglet "Device Manager". Faites défilier vers le bas et sélectionnéz "Universal Serial Bus Controller". →Si "Universal Serial Bus Controller" n'apparait pas, vous devze charger une disquette USB supplémentaire. Consultez le fabricant de votre ordinateur pour plus d'information sur l'obtention d'une disquette USB supplémentaire. 3. Sélectionnéz "Generic USB Device" dans la liste de systèmes de commande USB et cliquez sur "Properties". 4. Si la case en regard de "Disable in this hardware profile" est cochée, désactive-la. 5. Cliquez sur "Refresh".
UnSouffle est audible juste après la mise sous tension	• C'est le son provoqué par le cycle de démagnetisation automatique. Lorsqu'il est mis sous tension, le monitre est automatiquement démagnétisépendant trois secondes.

• Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s'agit pas d'un dysfonctionnement.

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran devient blanc et l'indicateur (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur (alimentation) s'allume en orange, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier.

Indicateur (alimentation)

Si l'indicateur (alimentation) est allumé en vert

1 Débranchez les fiches des connecteurs d'entrée vidéo 1 et 2 ou mettez le(s) ordinateur(s) connecté(s) hors tension. 2 Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors et sous tension. 3 Déplacez la manette de commande vers la droite pendant 2 secondes avant que le moniteur passe en mode d'économie d'énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniteur fonctionne correctement. Reconnectez les câbles d'entrée vidéo et vérifiez la condition de votre (vos) ordinateur(s).

Si les barres de couleur n'apparaissent pas, c'est probablement parce qu'une anomalie s'est produite au niveau du moniteur. Informez votre revendeur Sony agréé de l'état du moniteur.

Si l'indicateur (alimentation) clignote en orange

Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors tension puis sous tension.

Si l'indicateur (alimentation) s'allume en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur (alimentation) clignote toujours, c'est probablement parce qu'il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l'indicateur (alimentation) et informez votre revendeur Sony agréé de l'état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte vidéo.

Spécifications

Tube cathodique : pas d'ouverture de grille de 0,22 mm

21 pouces mesurés en diagonale

Déflexion de 90 degrés

Trinitron FD

Taille de l'image affichée : environ 403,8 x 302,2 mm (l/h)

Zone de visualisation : 19,8 pouces

Résolution

Maximum : horizontale 2048 points

Verticale : 1536 lignes

Recommandée : horizontale 1600 points

Verticale : 1200 lignes

Zone d'image standard : environ 388 x 291 mm (l/h)

ou

environ 364 x 291 mm (l/h)

Fréquence de déflexion* Horizontale : 30 à 121 kHz

Verticale : 48 à 160 Hz

Tension/courant d'entrée : 100 à 240 V, 50 - 60 Hz,

2,0 - 1,0 A

Consommation électrique : environ 145 W (sans périphérique

USB raccordé)

Température d'utilisation : 10 °C à 40 °C

Dimensions : environ 502 × 511 × 480,3 mm

(l/h/p)

Masse : environ 33 kg

Accessoires fournis : voir page 6

• Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être supérieure à 4,8 % de la durée horizontale totale ou 0,8 µs, selon la valeur la plus grande.
• La largeur de suppression horizontale doit être supérieure à 2,3 usec.
• La largeur de suppression verticale doit être supérieure à 450 μsec.

** Si le signal d'entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l'écran.

La conception et les spécifications sont sujettes à modifications sans préavis.

Contenu

Remarque

Environ 403,8 × 302,2 mm (1/a)

Image visible 19,8"

Résolutions
