Produkttyp	CRT-Monitor Trinitron FD 21 Zoll
Marke	Sony
Modell	GDMF500R
Bildschirmgröße	21 Zoll (diagonal), Anzeigefläche 403,8 x 302,2 mm (19,8 Zoll)
Maximale Auflösung	2048 x 1536 Pixel
Empfohlene Auflösung	1600 x 1200 Pixel
Horizontalfrequenz	30 bis 121 kHz
Vertikalfrequenz	48 bis 160 Hz
Gitterabstand	0,22 mm
Videoeingangsanschlüsse	HD15 (VGA) und BNC (5 Anschlüsse: R, G, B, H, V)
USB-Anschlüsse	1 upstream, 4 downstream (USB 1.1)
Netzspannung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	Ca. 145 W (Normal), ≤ 1 W im Tiefschlaf
Abmessungen (B x H x T)	502 x 511 x 480,3 mm
Gewicht	Ca. 33 kg
Energiesparfunktionen	VESA DPMS, ENERGY STAR, NUTEK
OSD-Menüsprachen	Französisch, Englisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch, Japanisch
Verfügbare Einstellungen	Helligkeit, Kontrast, Größe, Zentrierung, Zoom, Geometrie, Konvergenz, Farbe (EINFACH, EXPERTE, sRGB), Moiré, Entmagnetisierung
Plug & Play-Kompatibilität	DDC (Display Data Channel)
Pflege und Reinigung	Weiches Tuch, mildes Reinigungsmittel; kein Alkohol oder Benzin verwenden
Sicherheit	Automatische Entmagnetisierung beim Einschalten; Lüftungsöffnungen nicht blockieren
Mitgeliefertes Zubehör	Netzkabel, HD15-Videosignalkabel, USB-Kabel, G3-Adapter, Installationsdiskette, Garantiekarte

Häufig gestellte Fragen - GDMF500R SONY

Wie stelle ich Helligkeit und Kontrast ein?

Bewegen Sie den Steuerknüppel in eine beliebige Richtung, um das Menü HELLIGKEIT/KONTRAST anzuzeigen. Verwenden Sie oben/unten für die Helligkeit (♀) und links/rechts für den Kontrast (♂). Das Menü verschwindet automatisch nach 3 Sekunden.

Was tun, wenn der Bildschirm 'KEIN VIDEOEINGANG' anzeigt?

Überprüfen Sie, ob das Videokabel richtig angeschlossen ist und der Eingangsanschluss (HD15 oder BNC) mit der INPUT-Taste ausgewählt ist. Stellen Sie sicher, dass der Computer nicht im Energiesparmodus ist und die Grafikkarte richtig eingesteckt ist.

Wie verwende ich den integrierten USB-Hub?

Schließen Sie den Computer an den USB-Upstream-Anschluss an (mitgeliefertes Kabel). Schließen Sie dann Ihre USB-Geräte (Tastatur, Maus usw.) an die Downstream-Anschlüsse an. Der Hub funktioniert, solange der Monitor eingeschaltet oder im Energiesparmodus ist.

Warum sind dünne Linien auf dem Bildschirm sichtbar?

Diese Linien sind die Dämpfungsdrähte der Trinitron-Röhre, die auf hellem Hintergrund sichtbar sind. Es handelt sich um ein normales Merkmal, keinen Defekt.

Wie setze ich alle Einstellungen zurück?

Halten Sie die RESET-Taste mindestens 2 Sekunden gedrückt, um alle Einstellungen für alle Eingangssignale zurückzusetzen. Spracheinstellungen, Farbmodus, OSD-Position und Sperre werden nicht beeinflusst.

Wie wechsle ich zwischen den Videoeingängen (HD15/BNC)?

Drücken Sie die INPUT-Taste an der Vorderseite des Monitors. Jeder Druck wechselt zwischen HD15- und BNC-Anschluss. Die entsprechende Anzeige leuchtet auf und der Name des Anschlusses erscheint auf dem Bildschirm.

Was tun bei Moiré (wellenförmige Muster) auf dem Bildschirm?

Aktivieren Sie im Menü BILDSCHIRM die Option MOIRÉ UNTERDRÜCKEN (EIN) und passen Sie dann MOIRÉ EINSTELLUNG an, bis das Moiré verschwindet. Beachten Sie, dass das Bild bei aktivierter Funktion leicht unscharf werden kann.

Wie entsperre ich die Bedienelemente, wenn ein Schloss angezeigt wird?

Gehen Sie zum Menü OPTION, wählen Sie MENÜ SPERREN und stellen Sie es auf AUS. Die Tasten werden wieder aktiviert.

Welche Vorsichtsmaßnahmen sind beim Transport zu beachten?

Verwenden Sie den Originalkarton und das Verpackungsmaterial. Um den Monitor zu drehen, halten Sie ihn mit beiden Händen an der Basis. Vermeiden Sie Stöße oder Vibrationen.

Wie stelle ich die Originalfarben wieder her?

Wählen Sie im Menü FARBE den Modus EINFACH oder sRGB und dann FARBE WIEDERHERSTELLEN. Der Monitor muss mindestens 30 Minuten im Normalbetrieb sein, bevor Sie diese Funktion verwenden.

BEDIENUNGSANLEITUNG GDMF500R SONY

Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)" vom Dezember 1990 (MPR II).

Dieses Gerät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblichen Gebieten und Leichtindustriegebieten.

EN55022/1994 Klasse B

EN50082-1/1997

EN61000-3-2/1995

Hinweise

Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast). Aus ergonomischen Gründen (Flimmern) sollen nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden. Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, dass die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

Trinitron ist ein eingetragenes Warenzeichen der Sony Corporation. Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern. - Windows und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. - IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA. VESA und DDC sind Warenzeichen der Video Electronics Standard Association. - ENERGY STAR ist ein eingetragenes Warenzeichen in den USA. - Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein. Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch ® und ™ gekennzeichnet.

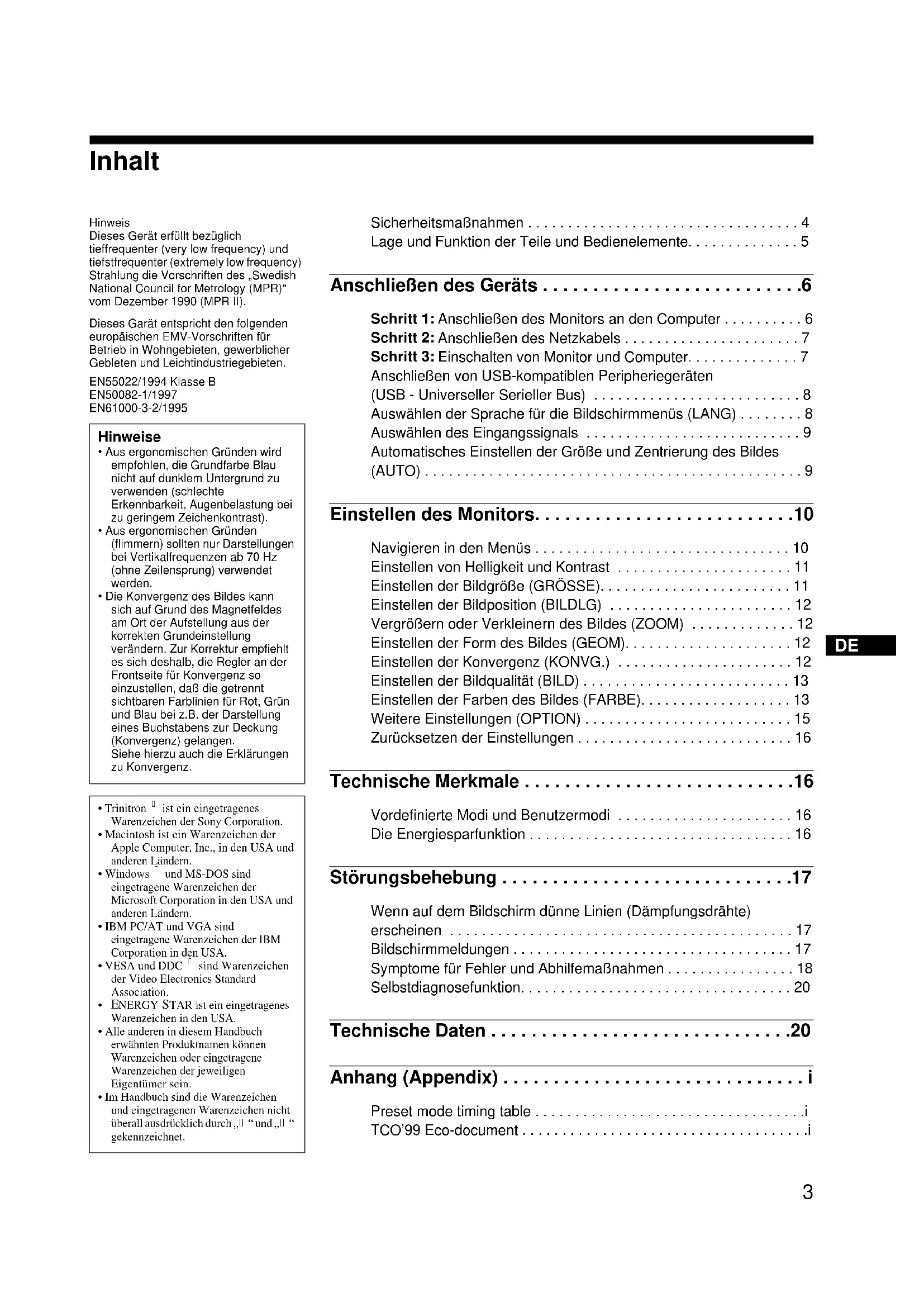

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente 5

Anschließen des Geräts 6

Schritt 1: Anschließen des Monitors an den Computer 6 Schritt 2: Anschließen des Netzkabels 7 Schritt 3: Einschalten von Monitor und Computer 7 Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus) 8 Auswählen der Sprache für die Bildschirmmenüs (LANG) 8 Auswählen des Eingangssignals 9 Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO) 9

Einstellen des Monitors 10

Navigieren in den Menüs 10 Einstellen von Helligkeit und Kontrast 11 Einstellen der Bildgröße (GRÖSSE) 11 Einstellen der Bildposition (BILDLG) 12 Vergrößern oder Verkleinern des Bildes (ZOOM) 12 Einstellen der Form des Bildes (GEOM) 12 Einstellen der Konvergenz (KONVG.) 12 Einstellen der Bildqualität (BILD) 13 Einstellen der Farben des Bildes (FARBE) 13 Weitere Einstellungen (OPTION) 15 Zurücksetzen der Einstellungen 16

Technische Merkmale 16

Vordefinierte Modi und Benutzermodi 16

Die Energiesparfunktion 16

Störungsbehebung 17

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen 17 Bildschirmmeldungen 17 Symptome für Fehler und Abhilfemaßnahmen 18 Selbstdiagnosefunktion 20

Technische Daten 20

Anhang (Appendix)

Preset mode timing table . TCO'99 Eco-document

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in Großbritannien: Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 3 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Höhe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren können
• in der Höhe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist
• an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist
• an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist
• auf einer instabilen Oberfläche
• in der Höhe anderer Geräte, die ein starkes Magnetfeld erzeugen, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung
• in der Nähe von oder auf einer elektrisch geladenen Metallfläche

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen können.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Der dreh- und neigbare Ständer

Mit dem dreh- und neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Wenn Sie den Monitor drehen oder neigen, stützen Sie ihn mit beiden Händen unten ab.

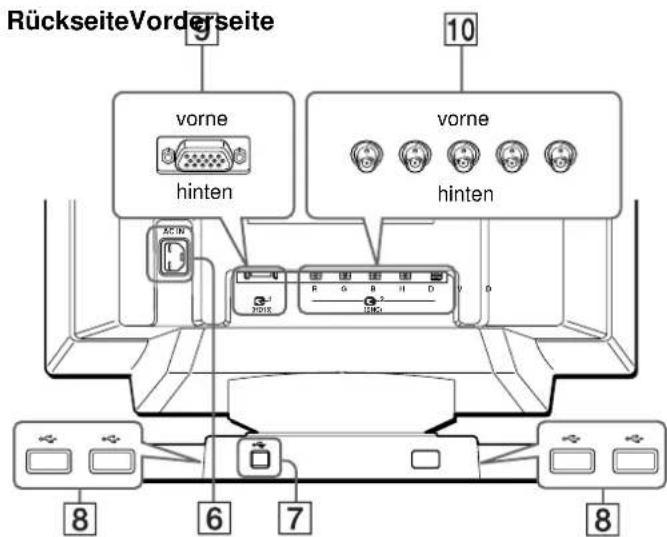

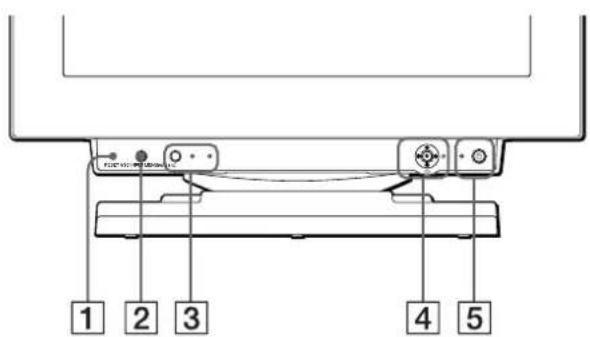

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Taste RESET (Zurücksetzen) (Seite 16)

Diese Taste dient zum Zurücksetzen der Werte auf die werkseitigen Einstellungen.

2Taste ASC (Größe/Zentrierung automatisch einstellen) (Seite 9)

Diese Taste dient zum automatischen Einstellen der Größe und Zentrierung der Bilder.

3Taste INPUT und Anzeigen HD15 / BNC (Seite 9)

Diese Taste dient zum Auswählen des Videoeingangssignals von Eingang HD15 oder BNC.

Mit jedem Tastendruck wechseln das Eingangssignal und die entsprechende Anzeige.

4Joystick (Seite 11)

Mit dem Joystick können Sie das Menü aufrufen und die Einstellungen des Monitors, einschließlich der Helligkeits- und Kontrasteinstellungen, ändern.

5 Netzschalter und -anzeige (Seite 7, 16, 20)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt grün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet.

6 Netzeingang AC IN (Seite 7)

Dieser Anschluss dient zur Stromversorgung des Monitors.

7 USB-Anschluss (Universeller Serieller Bus) für vorgeschaltetes Gerät (Seite 8)

Über diesen Anschluss können Sie den Monitor mit einem USB-kompatiblen Computer verbinden.

USB-Anschlüsse (Universeller Serieller Bus) für nachgeschaltete Geräte (Seite 8)

Über diese Anschlüsse können Sie USB-Peripheriegeräte mit dem Monitor verbinden.

9 Videoeingang 1 (HD15) (Seite 6)

Dieser Anschluss dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

DE

Stift Nr. Signal
1	Rot
2	Grün (zusammengesetztes Grünsignal mit Synchronisation)
3	Blau
4	ID (Masse)
5	DDC-Masse*
6	Masse Rot
7	Masse Grün
8	Masse Blau
9	DDC + 5V*
10	Masse
11	ID (Masse)
12	Bidirektionale Daten (SDA)*
13	H. Sync
14	V. Sync
15	Datentakt (SCL)*

• DDC (Display Data Channel) ist ein Standard der VESA.

10 Videoeingang 2 (BNC) (Seite 6)

Dieser Anschluss dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Anschließen des Geräts

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Zubehörteile mitgeliefert wurden:

• Netzkabel (1) HD15-Videosignalkabel (1)
• USB-Kabel (1) G3-Adapter (für blauweißes Macintosh-System) (1)
• Installationsdiskette (1) Garantiekarte (1)
• Hinweise zum Reinigen der Bildschirmoberfläche (1)
• Diese Bedienungsanleitung (1)

Schritt 1: Anschließen des Monitors an den Computer

Schalten Sie vor dem Anschließen den Monitor und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie können die Stifte sonst möglicherweise verbiegen.
• Achten Sie beim Anschließen des Videosignalkabels auf die Ausrichtung des HD15-Anschlusses. Stecken Sie den Anschluss nicht mit Gewalt falsch ein. Andernfalls können die Stifte verbiegen.

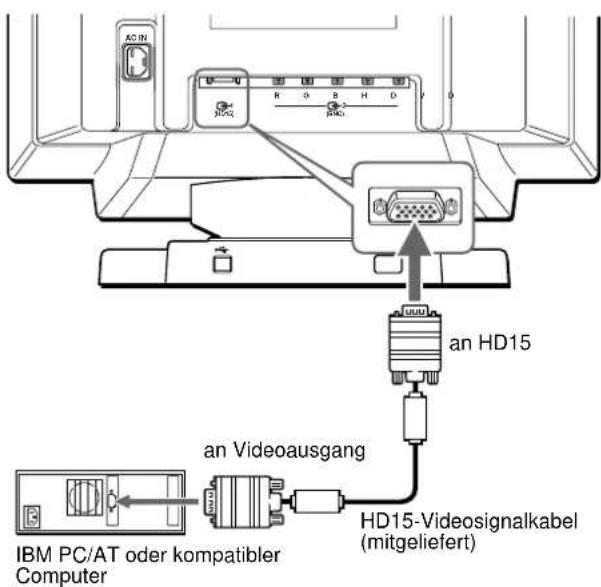

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

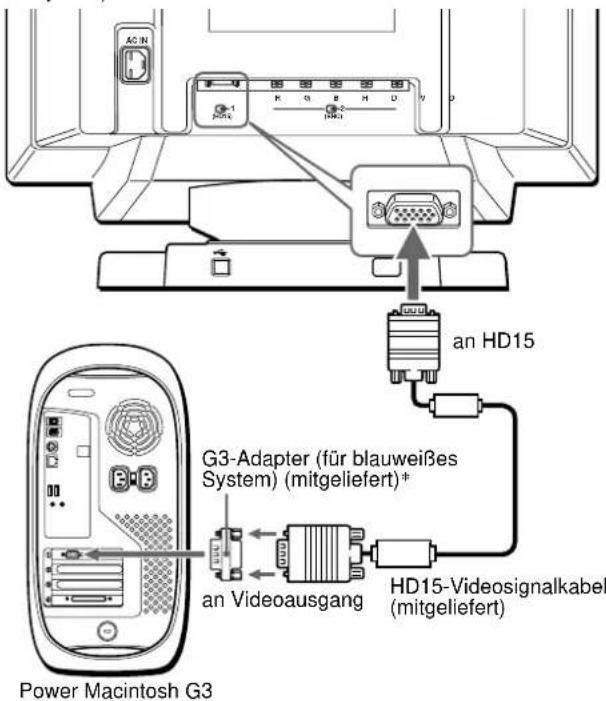

■ Anschließen an einen Macintosh-Computer

Verwenden Sie den mitgelieferten G3-Adapter (für blauweißes System).

• Schließen Sie den mitgelieferten Macintosh-Adapter an den Computer an, bevor Sie das Kabel anschließen. Dieser Adapter ist kompatibel mit dem Computer Power Macintosh G3, der drei Stiftreihen hat. Wenn Sie Modelle der anderen Version der Serie Power Macintosh G3, die zwei Stiftreihen haben, oder andere Modelle anschließen sollen, benötigen Sie einen anderen Adapter (gesondert erhältlich).

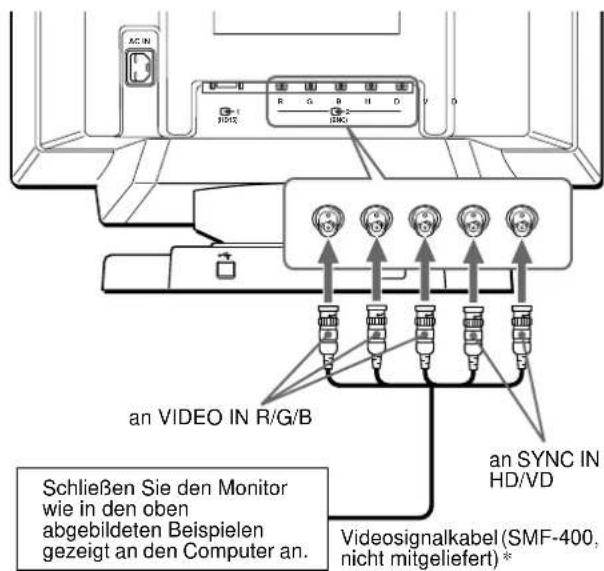

■ Verbinden über den 5-BNC-Anschluss

• Schließen Sie die Kabel von links nach rechts in der folgenden Reihenfolge an: Rot-Grün-Blau-HD-VD.

Hinweis

Der Plug & Play-Standard (DDC) gilt nicht für den 5-BNC-Anschluss. Wenn Sie mit Plug & Play arbeiten sollen, verbinden Sie den HD15-Anschluss und den Computer über das mitgelieferte Videosignalkabel.

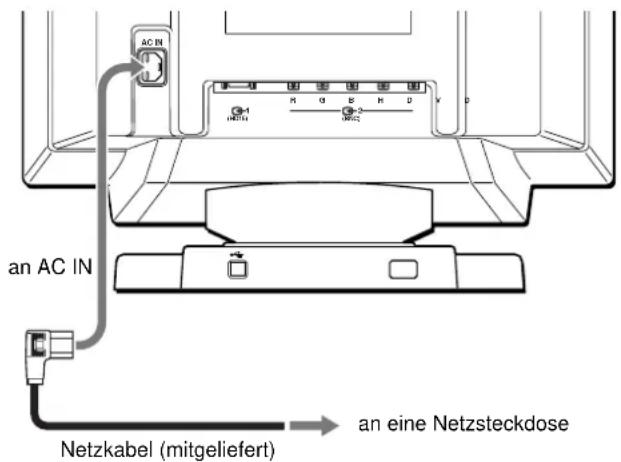

Schritt 2: Anschließen des Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

Schritt 3: Einschalten von Monitor und Computer

Schalten Sie zuerst den Monitor und dann den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.

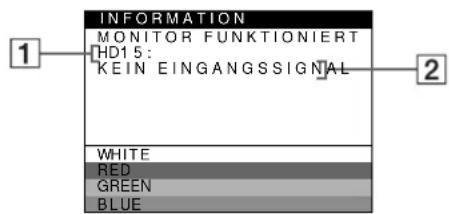

• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm angezeigt, versuchen Sie, das Eingangssignal zu wechseln (Seite 9). Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

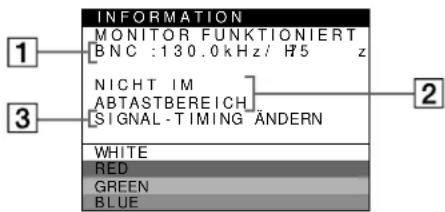

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 18.

Konfigurieren des Monitors mit verschiedenen Betriebssystemen

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, und mit der Plug-and-Play-Funktion von Windows werden automatisch alle Daten des Monitors erkannt. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an Ihren PC anschließen und den PC dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Klicken Sie entsprechend den Anweisungen des Assistenten mehrmals auf „Weiter“, bis der Plug-and-Play-Monitor automatisch ausgewählt ist und Sie ihn benutzen können.

Wenn Ihr PC bzw. Ihre Grafikkarte nicht einwandfrei mit diesem Monitor funktioniert, legen Sie die mitgelieferte Installationsdiskette ein. In der Datei „Read Me“ auf der Diskette finden Sie Installationsanweisungen. Sie können die Informationen auch herunterladen, indem Sie auf die Website des Herstellers der Grafikkarte zugreifen.

Für Benutzer von Windows NT4.0

Beim Konfigurieren des Monitors und Windows NT4.0 wird der Bildschirmtreiber nicht verwendet. Näheres zum Einstellen der Auflösung, der Aktualisierungsrate und der Anzahl der Farben finden Sie im Benutzerhandbuch zu Windows NT4.0.

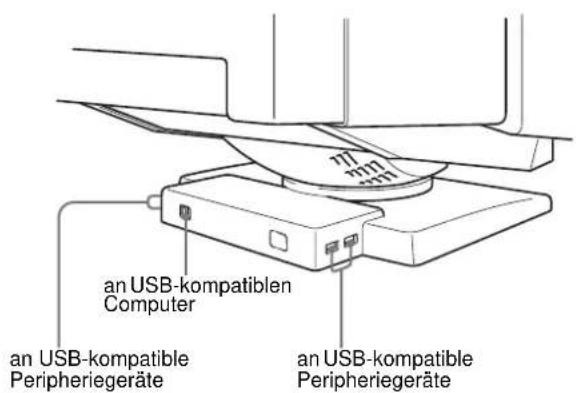

Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus)

Der Monitor verfügt über einen USB-Anschluss für ein vorgeschaltetes Gerät und vier USB-Anschlüsse für nachgeschaltete Geräte. Über diese Anschlüsse lassen sich mit Hilfe eines USB-Standardkabels schnell und problemlos USB-kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner usw.) an den Computer anschließen. Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden möchten, stellen Sie die USB-Anschlüsse wie unten abgebildet her.

1. Schalten Sie Monitor und Computer ein. 2. Schließen Sie Ihren Computer mit dem mitgelieferten USB-Kabel an den quadratischen USB-Anschluss des vorgeschalteten Geräts an.

Für Benutzer von Windows

Wenn eine Meldung auf Ihrem Bildschirm erscheint, gehen Sie nach den Anweisungen auf dem Bildschirm vor und wählen Sie „Generischer USB-Hub“ als Standardeinstellung.

3. Schließen Sie die USB-kompatiblen Peripheriegeräte an die rechteckigen USB-Anschlüsse für die nachgeschalteten Geräte an.

Hinweise

• Nicht alle Computer und/oder Betriebssysteme unterstützen USB-Konfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach, ob Sie USB-Geräte anschließen können.
• In den meisten Fällen muss USB-Treibersoftware auf dem Host-Computer installiert werden. Näheres hierzu finden Sie in den Bedienungsanleitungen zu den Peripheriegeräten.
• Der Monitor fungiert als USB-Hub, wenn er eingeschaltet und betriebsbereit ist oder sich im Energiesparmodus befindet.
• Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie in diesem Fall die Tastatur und die Maus direkt an den Computer an, und installieren Sie die USB-kompatiblen Geräte. Schließen Sie sie dann an diesen Monitor an.
• Lehnen Sie sich nicht auf den Monitor, wenn Sie die USB-Kabel einstecken. Der Monitor könnte kippen, und Sie könnten sich verletzen.

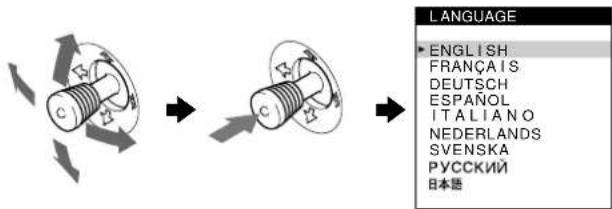

Auswählen der Sprache für die Bildschirmmenüs (LANG)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

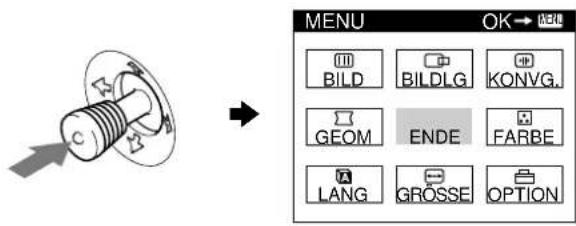

1 Drücken Sie auf den Joystick.

Weitere Informationen zum Verwenden des Joysticks finden Sie auf Seite 11.

2 Heben Sie mit dem Joystick ANG hervor, und drücken Sie nochmals auf den Joystick.

3 Bewegen Sie den Joystick auf oder ab, um eine Sprache auszuwählen, und drücken Sie erneut auf den Joystick.

• ENGLISH: Englisch FRANÇAIS: Französisch
• DEUTSCH
• ESPANOL: Spanisch ITALIANO: Italienisch
• NEDERLANDS: Niederländisch SVENSKA: Schwedisch ·RSGKVI ·：读语isch

So schließen Sie das Menü

Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln sollen, drücken Sie zweimal auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Drücken Sie die Taste RESET, wenn das Menü LANGUAGE auf dem Bildschirm angezeigt wird.

Auswählen des Eingangssignals

Über den HD15- und den BNC-Anschluss können Sie zwei Computer an diesen Monitor anschließen. Mit der Taste INPUT schalten Sie zwischen den beiden Computern um.

Drücken Sie die Taste INPUT.

Mit jedem Tastendruck wechseln das Eingangssignal und die entsprechende Anzeige. Wenn die Taste gedrückt ist, ist BNC ausgewählt, wenn die Taste nicht gedrückt ist, ist HD15 ausgewählt.

HD15

Der ausgewählte Anschluss wird einige Sekunden lang auf dem Bildschirm angezeigt. „HD15“ oder „BNC“ erscheint auf dem Bildschirm.

Hinweis

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN EINGANGSSIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um.

Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO)

Mit der Taste ASC (Auto Sizing and Centering = Automatische Größeneinstellung und Zentrierung) oder über das Bildschirmmenü können Sie das Bild mühelos so einstellen, dass es den gesamten Bildschirm füllt.

Einstellen mit der Taste ASC

Drücken Sie die Taste ASC.

Das Bild wird automatisch so eingestellt, dass es den Bildschirm ausfüllt.

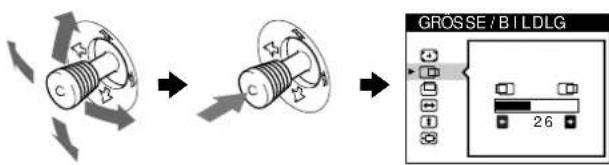

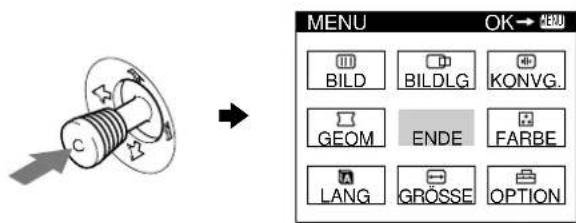

Einstellen über das Bildschirmmenü

1 Drücken Sie auf den Joystick, um das Hauptmenü MENU aufzurufen.

2 Heben Sie mit dem Joystick die Option BILDLG oder GRÖSSE hervor, und drücken Sie nochmals auf den Joystick.

3 Bewegen Sie den Joystick nach oben oder unten, um AUTO auszuwählen.

4 Bewegen Sie den Joystick nach rechts. Das Bild wird automatisch so eingestellt, dass es den Bildschirm ausfüllt.

Hinweise

• Diese Funktion ist speziell für Computer unter Windows oder einer Software mit einer ähnlichen grafischen Benutzeroberfläche konzipiert, bei der das Bild den ganzen Bildschirm ausfüllt. Die Funktion arbeitet möglicherweise nicht korrekt, wenn die Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm nicht ganz ausfüllt, wie z. B. die MS-DOS-Eingabeaufforderung.
• Bilder mit einem Bildseitenverhältnis von 5:4 (Auflösung: 1280 - 1024, 1800 - 1440) werden mit ihrer tatsächlichen Auflösung angezeigt und füllen den Bildschirm nicht bis zu den Rändern aus.
• Das angezeigte Bild bewegt sich einige Sekunden lang, wenn diese Funktion ausgeführt wird. Dies ist keine Fehlfunktion.

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

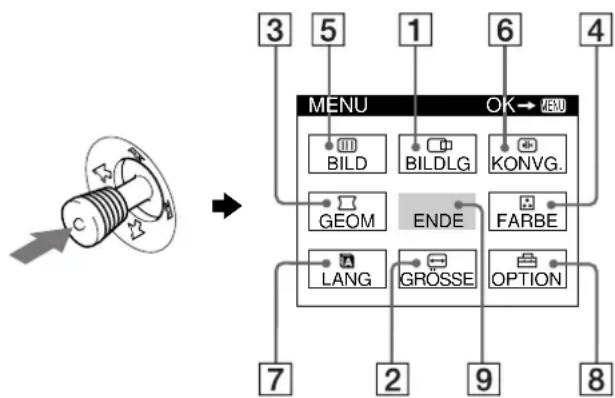

Navigieren in den Menüs

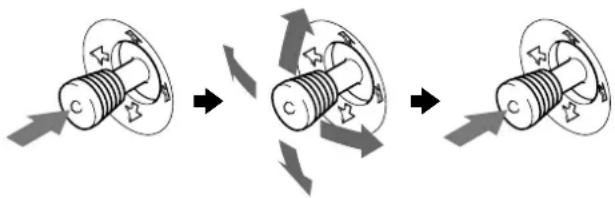

Drücken Sie auf den Joystick, um das Hauptmenü MENU auf dem Monitor aufzurufen. Weitere Informationen zur Verwendung des Joysticks finden Sie auf Seite 11.

Wählen Sie mit dem Joystick eines der folgenden Menüs aus.

1 BILDLG (Seite 12)

Wählen Sie BILDLG, wenn Sie Position, Größe und Zoom des Bildes einstellen sollen.

2 GRÖSSE (Seite 11)

Wählen Sie GRÖSSE, wenn Sie Größe, Position und Zoom des Bildes einstellen wollen.

3 GEOM (Seite 12)

Wählen Sie GEOM, wenn Sie die Bildrotation und die Form des Bildes festlegen wollen.

4 FARBE (Seite 13)

Wählen Sie FARBE, wenn Sie die Farbtemperatur des Bildes einstellen wollen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

5 BILD (Seite 13)

Wählen Sie BILD, wenn Sie die Bildqualität einstellen wollen. Als Optionen stehen die Farbreinheit und die Moiré-Korrektur zur Verfügung.

6 KONVG. (Seite 12)

Wählen Sie KONVG., wenn Sie die horizontale und vertikale Konvergenz des Bildes einstellen wollen.

7 LANG (Seite 8)

Wählen Sie LANG, wenn Sie für das Bildschirmmenü eine andere Sprache wählen wollen.

8 OPTION (Seite 15)

Wählen Sie OPTION, wenn Sie die sonstigen Optionen des Monitors einstellen wollen. Zu den Optionen gehören:

• Entmagnetisieren des Bildschirms
• Ändern der Position des Bildschirmmenüs
• Sperren der Bedienelemente

9ENDE

Wählen Sie ENDE, wenn Sie das Hauptmenü schließen wollen.

Anzeigen des aktuellen Eingangssignals

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden im Hauptmenü MENU angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entspricht, wird auch die Auflösung angezeigt.

68.7kHz/85Hz Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals

■ Verwendung des Joysticks

1. Rufen Sie das Hauptmenü MENU auf, und wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Drücken Sie einmal auf den Joystick, um das Hauptmenü MENU aufzurufen. Bewegen Sie den Joystick nach oben, unten, links oder rechts, um das gewünschte Menü hervorzuheben. Drücken Sie dann auf den Joystick, um das Menü auszuwählen.

2. Nehmen Sie im Menü die gewünschten Einstellungen vor.

Bewegen Sie den Joystick nach oben, unten, links oder rechts, um den Wert oder die Einstellung auszuwählen.

3. Schließen Sie das Menü.

Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie zweimal auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

Zurücksetzen der Einstellungen

Drücken Sie die Taste RESET. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie auf Seite 16.

Einstellen von Helligkeit und Kontrast

Helligkeit und Kontrast können Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen.

Diese Einstellungen werden gespeichert und gelten für die Signale vom gerade ausgewählten Eingang.

1 Bewegen Sie den Joystick in eine beliebige Richtung.

Das Menü HELLIGKEIT/KONTRAST wird auf dem Bildschirm angezeigt.

2 Bewegen Sie den Joystick nach oben oder unten, um die Helligkeit (E) einzustellen, und nach links oder rechts, um den Kontrast (O) einzustellen.

Wenn Sie im sRGB-Modus arbeiten

Wenn Sie im Menü FARBE den sRGB-Modus ausgewählt haben, erscheint das folgende Menü HELLIGKEIT/KONTRAST auf dem Bildschirm.

Weitere Informationen zum sRGB-Modus finden Sie unter „Einstellen der Farben des Bildes (FARBE)“ auf Seite 13.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Einstellen der Bildgröße (GRÖSSE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option GRÖSSE hervor, und drücken Sie nochmals auf den Joystick. Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt. 3 Bewegen Sie zunächst den Joystick nach oben oder unten, um für die horizontale bzw. für die vertikale Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Größe einzustellen.

Einstellen der Bildposition (BILDLG)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option BILDLG hervor, und drücken Sie nochmals auf den Joystick. Das Menü GROSSE/BILDLG wird auf dem Bildschirm angezeigt. 3 Bewegen Sie zunächst den Joystick nach oben oder unten, um für die horizontale bzw. für die vertikale Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Zentrierung einzustellen.

Vergrößern oder Verkleinern des Bildes (ZOOM)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option Größe oder BILDLG hervor, und drücken Sie nochmals auf den Joystick. Das Menü GROSSE/BILDLG wird auf dem Bildschirm angezeigt. 3 Bewegen Sie den Joystick nach oben oder unten, um Zoom auszuwählen, und bewegen Sie den Joystick dann nach links oder rechts, um das Bild zu vergrößern bzw. zu verkleinern.

Hinweis

Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht ist, lässt sich der Zoom nicht weiter ändern.

Einstellen der Form des Bildes (GEOM)

Mit den Optionen im Menü GEOM können Sie Rotation und Form des Bildes festlegen.

Die Einstellung für Rotation wird für alle Eingangssignale gespeichert. Alle anderen Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

1 Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit dem Joystick die Option GEOM hervor, und drücken Sie nochmals auf den Joystick.

Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion
○	Festlegen der Bildrotation
○	Wölben der Bildränder nach außen oderinnen
○	Verschieben der Bildränder nach links oder rechts
○	Einstellen der Bildbreite im oberen Bildschirmbereich
○	Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Einstellen der Konvergenz (KONVG.)

Mit den Optionen im Menü KONVG. können Sie die Bildqualität steuern, indem Sie die Konvergenz einstellen. Die Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün und Blau.

Wenn Buchstaben oder Linien rote oder blaue Schatten aufweisen, stellen Sie die Konvergenz ein.

Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

1. Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2. Heben Sie mit dem Joystick die Option KONVG. hervor, und drücken Sie nochmals auf den Joystick.

Das Menü KONVERGENZ wird auf dem Bildschirm angezeigt.

3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion
#	horizontales Verschieben roter oder blauer Schatten
‡	vertikales Verschieben roter oder blauer Schatten
TOP V KONVER OBEN	vertikales Verschieben roter oder blauer Schatten im oberen Bildschirmbereich
BOT V KONVER UNTEN	vertikales Verschieben roter oder blauer Schatten im unteren Bildschirmbereich

Einstellen der Bildqualität (BILD)

Mit den Optionen im Menü BILD können Sie die Bildqualität steuern, indem Sie die Moiré-Korrektur und die Farbreinheit einstellen.

• Wenn die Farbe an den Bildschirmrändern ungleichmäßig erscheint, stellen Sie die Farbreinheit ein.
• Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie die Moiré-Korrektur ein. Die Werte für MOIRÉ-KORREKTUR und MOIRÉ EINST., die Sie hier einstellen, werden nur für das gerade eingespeiste Eingangssignal gespeichert. Alle anderen Einstellungen werden für alle Eingangssignale gespeichert.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option BILD hervor, und drücken Sie nochmals auf den Joystick. Das Menü BILD wird auf dem Bildschirm angezeigt. 3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken oberen Bildschirmecke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten oberen Bildschirmecke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken unteren Bildschirmecke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten unteren Bildschirmecke auf ein Minimum.
MOIRE-KORREKTUR*	Ein-bzw. Ausschalten der Moíre-Korrektur (EIN/AUS). - (MOIRE EINST) entscheid im Menu, wenn Sie EIN wahren.
MOIRE EINST	Einstellen des Grads der Moíre-Korrektur, so daß der Moíre-Effekt möglichst gering ausfällt.

• Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien auf dem Bildschirm verursacht. Diese Linien können durch die Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Hinweis

Das Bild kann verschwommen sein, wenn MOIRE-KORREKTUR auf EIN gesetzt ist.

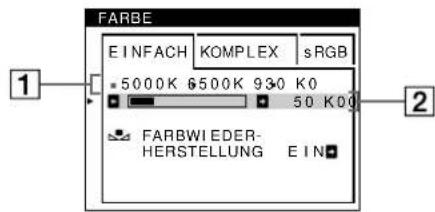

Einstellen der Farben des Bildes (FARBE)

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weiten Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option FARBE hervor, und drücken Sie nochmals auf den Joystick. Das Menü FARBE wird auf dem Bildschirm angezeigt. 3 Bewegen Sie den Joystick nach links oder rechts, um den Einstellmodus auszuwählen. Es gibt drei verschiedene Einstellmodi: EINFACH, KOMPLEX und sRGB. 4 Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen. Stellen Sie den ausgewählten Modus dann anhand der folgenden Anweisungen ein.

Modus EINFACH

1 Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 1 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Farbtemperatur auszuwählen. 5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die Farbtemperatur auf 6500K und 5000K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich. 2 Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor. Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Feineinstellung der Farbtemperatur vorzunehmen.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

(Fortsetzung)

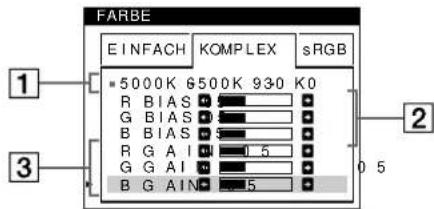

Modus KOMPLEX

Sie können in großem Detail weitere Farbeinstellungen vornehmen, indem Sie den Modus KOMPLEX auswählen.

1 Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 1 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Farbtemperatur auszuwählen. 2 Bewegen Sie den Joystick nach oben oder unten, um die Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um den Schwarzwert (BIAS) einzustellen.

Damit werden die dunklen Bildbereiche eingestellt.

3 Bewegen Sie den Joystick nach oben oder unten, um die Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um den Weißwert (GAIN) einzustellen.

Damit werden die hellen Bildbereiche eingestellt.

Wenn Sie die Optionen 2 und 3 ändern, können Sie die R- (Rot), G- (Grün) und B-Komponente (Blau) des Eingangssignals getrennt einstellen.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

·[5000K]→[ ] ·[6500K]→[2] ·[9300K]→[B

Einstellen der Farbtemperatur für die einzelnen Videoeingänge

Sie können eine Feineinstellung der Farbtemperatur im Modus EINFACH oder KOMPLEX für beide Videoeingänge vornehmen (HD15 und BNC).

1 Wählen Sie im Menü FARBE für HD15 und BNC denselben Einstellmodus und dieselbe Farbtemperatur aus. 2 Nehmen Sie eine Feineinstellung der Farbtemperatur in den einzelnen Menüs für HD15 und BNC vor.

Die Einstellungen werden für HD15 und für BNC gespeichert.

Informationen dazu, wie Sie den Eingang auswählen, finden Sie auf Seite 9.

Modus sRGB

Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, mit dem die angezeigten und die gedruckten Farben sRGB-kompatibler Computer-Produkte in Übereinstimmung gebracht werden sollen. Zum Einstellen der Farben für das sRGB-Profil wählen Sie einfach den Modus sRGB im Menü FARBE aus. Damit die sRGB-Farben allerdings korrekt angezeigt werden (γ = 2,2, 6500 K), müssen Sie an Ihrem Computer das sRGB-Profil einstellen und Helligkeit ( ) und Kontrast ( ) auf die im Menü gezeigten Zahlen einstellen. Informationen zum Ändern von Helligkeit ( ) und Kontrast ( ) finden Sie auf Seite 11.

Hinweis

Der Computer und andere angeschlossene Geräte (z. B. ein Drucker) müssen sRGB-kompatibel sein.

Wiederherstellen der Farben in den Menüs EINFACH und sRGB

Bei den meisten Bildschirmen zeigt sich nach einer Anzahl von Jahren ein allmähliches Nachlassen der Farbrillanz. Mit der Option FARBWIEDERHERSTELLUNG in den Menüs EINFACH und sRGB können Sie die Farben in der werkseitigen Qualität wiederherstellen. In den Schritten unter wird erläutert, wie Sie die Farben des Monitors im Menü EINFACH wiederherstellen.

1. Bewegen Sie den Joystick nach links oder rechts, um den Modus EINFACH oder sRGB auszuwählen. 2. Bewegen Sie den Joystick nach oben oder unten, um (FARBWIEDERHERSTELLUNG) auszuwählen. Bewegen Sie dann den Joystick nach rechts.

Das Bild wird ausgeblendet, während die Farben wiederhergestellt werden (etwa 2 Sekunden lang). Wenn die Farben wiederhergestellt sind, erscheint das Bild wieder auf dem Bildschirm.

Hinweise

• Bevor Sie diese Funktion verwenden können, muss sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Wenn der Monitor in den Energiesparmodus wechselt, müssen Sie ihn wieder in den normalen Betriebsmodus schalten und 30 Minuten lang abwarten. Unter Umständen müssen Sie die Energiespareinstellungen Ihres Computers ändern, damit der Monitor die gesamten 30 Minuten im normalen Betriebsmodus bleibt. Ist der Monitor nicht bereit, erscheint die folgende Nachricht.

• Aufgrund des natürlichen Alterungsprozesses der Bildröhre lässt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.

Weitere Einstellungen (OPTION)

Sie können den Monitor von Hand entmagnetisieren, die Menüposition ändern und die Bedienelemente sperren.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option OPTION hervor, und drücken Sie nochmals auf den Joystick. Das Menü OPTION wird auf dem Bildschirm angezeigt. 3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Einstellung auszuwählen. Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

Entmagnetisieren des Bildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.

Wenn Sie den Monitor von Hand entmagnetisieren wollen, bewegen Sie zunächst den Joystick nach oben oder unten, um (DEGAUSS) auszuwählen. Bewegen Sie dann den Joystick nach rechts.

Der Bildschirm wird etwa 2 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

Ändern der Menüposition

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

Wenn Sie die Position des Bildschirmmenüs ändern möchten, bewegen Sie zunächst den Joystick nach oben oder unten, um (POSITION H OSD) oder

(POSITION V OSD) auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um das Bildschirmmenü zu verschieben.

Sperren der Bedienelemente

Wenn Sie verhindern wollen, dass die Einstellungen geändert werden können, bewegen Sie zunächst den Joystick nach oben oder unten, um

die Option (TASTATUR-SPERRE) auszuwählen. Bewegen Sie den Joystick dann nach rechts, um EIN auszuwählen.

Jetzt können Sie nur noch den Netzschalter, die Option ENDE sowie die Option (TASTATUR-SPERRE) im Menü OPTION benutzen. Wenn Sie ein anderes Bedienelement betätigen oder ein anderes Menü auswählen, erscheint die Markierung auf dem Bildschirm.

So heben Sie die Sperrung der Bedienelemente wieder auf: Gehen Sie wie oben erläutert vor und setzen Sie (TASTATUR-SPERRE) auf AUS.

Zurücksetzen der Einstellungen

Bei diesem Monitor haben Sie drei Möglichkeiten, die Einstellungen zurückzusetzen. Drücken Sie die Taste RESET, um die Einstellungen zurückzusetzen.

Zurücksetzen einer einzelnen Option

Wählen Sie mit dem Joystick die Option aus, die Sie zurücksetzen möchten, und drücken Sie die Taste RESET.

Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal

Drücken Sie die Taste RESET, wenn kein Menü auf dem Bildschirm angezeigt wird.

Beachten Sie, dass die folgenden Einstellungen bei diesem

Verfahren nicht zurückgesetzt werden:

• Sprache der Bildschirmmenüs (Seite 8) Einstellmodus im Menü FARBE (EINFACH, KOMPLEX, sRGB) (Seite 13)
• Position der Bildschirmmenüs (Seite 15)
• Sperrung der Bedienelemente (Seite 15)

Zurücksetzen aller Einstellungen für alle Eingangssignale

Halten Sie die Taste RESET mehr als zwei Sekunden lang gedrückt.

Hinweis

Die Taste RESET funktioniert nicht, wenn (F) STATUR-SPERRE) auf EIN gesetzt ist.

Technische Merkmale

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Eine Liste der werkseitig vordefinierten Modi finden Sie im Anhang. Bei Eingangssignalen, die keinem der werkseitig vordefinierten Modi entsprechen, sorgt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie dafür, dass bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs ein scharfes Bild angezeigt wird (horizontal: 30 - 121 kHz, vertikal: 48 - 160 Hz). Wenn Sie das Bild einstellen, werden die Einstellungen als Benutzermodus automatisch gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht.

Hinweis für Benutzer von Windows

Wenn Sie mit Windows arbeiten, sehen Sie in der Dokumentation oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die höchste Auffrischungsrate ist, und wählen Sie diese aus, um die Leistung des Geräts zu optimieren.

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützen, wird der Stromverbrauch des Geräts in drei Stufen wie unten erläutert.

Betriebsmodus Leistungsaufnahme * Netzanzeige
Normalbetrieb ≤ 145 W grin
1 Bereitschaft ≤ 15 W abwechselnd
	grün und orange
2 Unterbrechung ≤ 15 W abwechselnd
(Schlaf)**	grün und orange
3 Deaktiviert*** ≤ 1 W orange
(Ticfschlaf)**
Ausgeschaltet 0 W aus

• Die Zahlen geben den Stromverbrauch an, wenn keine USB-kompatiblen Peripheriegeräte an den Monitor angeschlossen sind. „Schlaf“ und „Tiefschlaf“ sind Energiesparmodi, die von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurden. * Wenn der Computer in einen Energiesparmodus wechselt, besteht kein Eingangssignal mehr, und KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Diese Linien sind bei einem Trinitron-Monitor normal und stellen keine Fehlfunktion dar. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird. Besonders deutlich sind sie bei einem hellen (normalerweise weißen) Bildschirmhintergrund zu sehen. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhren. Sie bewirkt, dass mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm.

Die Meldung KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm

1Der ausgewählte Eingang

Diese Meldung gibt den ausgewählten Anschluss (HD15 oder BNC) an.

Status des Eingangssignals KEIN EINGANGSSIGNAL

Gibt an, dass kein Signal eingespeist wird oder dass am ausgewählten Eingang kein Eingangssignal anliegt.

Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm

Ausgewählter Anschluss und Frequenzen des aktuellen Eingangssignals

Diese Meldung gibt den ausgewählten Anschluss (HD15 oder BNC) an. Wenn der Monitor die Frequenzen des aktuellen Eingangssignals erkennt, werden die Horizontal- und die Vertikalfrequenz ebenfalls angezeigt.

2Status des Eingangssignals NICHT IM ABTASTBEREICH

Gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht.

3 Abhilfemaßnahmen

SIGNAL-TIMING ÄNDERN erscheint auf dem Bildschirm. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzen, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

Weitere Informationen finden Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 18.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors

Während Videosignale am Monitor eingehen, halten Sie den Joystick mehr als drei Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen.

Beispiel

INFORMATION

MODEL: GDM-F500R

SER NO: 1234567

Bleibt das Problem bestehen, wenden Sie sich an Ihren autorisierten Sony-Handler. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung: GDM-F500R
• Seriennummer
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte

Symptome für Fehler und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 20) aus, wenn Sie ein Problem mit den im Folgenden empfohlenen Maßnahmen nicht beheben können.

Symptom Überprüfen Sieitte folgenden:
Kein Bild
Die Netzanzeige ① leuchtet nicht	Das Netzkabel muß korrekt angeschlossen sein.Der Monitor muß am Netzschalter ① cingeschaltet sein.
Die Meldung KEIN EINGANGSSIGNAL entscheid auf dem Bildschirm, oder die Netzanzeige ① leuchtet orange oder wechselt zwischen grün und orange	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker themselves fest in den Buchsen sitzen. Der 5-BNC-Anschluß muß in der richtigen Reihenfolge angeschlossen sein (von links nach rechts: Rot-Grün-Blau-HD-VD) (Seite 6).Der Schalter INPUT muß korrekt eingestellt sein (Seite 9).Achten Sie darauf, daß am HD15-Videoeingangsanschluss keine Stifte verbogen oder cingedrückt sind.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie cine beliebige Taste auf der Computertastatur.Uberprüften Sie, ob der Computer cingschaltet ist.Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung NICHT IM ABTASTBEREICH entscheid auf dem Bildschirm	Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDie Videofrequency muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen alteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Freqenz im folgenden Bereich ein:Horizontal: 30 - 121 kHzVertical: 48 - 160 Hz
Es wird keine Meldung angezeigt, und die Netzanzeige ① leuchtet grün oder blinkt orange	Verwenden Sie die Selfbstdiagnosefunktion (Seite 20).
Sie arbeiten mit einem Windows 95/98-System	Wenn Sie einen alteren Monitor durch diesen Monitor ersetzt haben, schlieben Sie den alten Monitor wieder an, und gehen Sie folgendermaßen vor: Installieren Sie die mitgelieferte Installationsdiskette (Seite 7), und wahren Sie diesen Monitor (.,GDM-F500R") aus den Sony-Monitoren im Monitorauswahlenster in Windows 95/98 aus. Wenn Sie „Plug & Play" wahren, schreiben Sie den Monitor über das HD15- Videosignalkabel an den Computer an. Den 5-BNC-Anschluß können Sie nicht verwenden.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Computer der Serie Power Macintosh G3 anschließlich, der drei Stiftreihen hat, überprüften Sie, ob der mitgelieferte G3-Adapter und das Videsignalkabel richtig angeschlossen sind (Seite 6).Beim Power Macintosh G3 oder anderen Modellen mit zwei Stiftreihen bestehtigen Sie einen anderen Adapter, der gesondert erhältlich ist.
Das Bild flimmert, springt, oszilliert oder ist gestört	Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffrähen oder Fernsehgeräte aus der Höhe des Monitors.Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.Schreiben Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Uberprüften Sie, ob der Grafikmodus (VESA, Macintosh 21 Zoll, Color usw.) und die Frequenz des Eingangssignals von dieser Monitor unterstützt werden (Appendix). Auch wenn die Freqenz innerhalb des entsprechenden Bereichs liegt, arbeiten einzelne Grafikkarten möglichwerweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Virkalfrequency) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschommen	Stellen Sie Helligkeit und Kontrast ein (Seite 11).Entmagnetisieren Sie den Monitor* (Seite 15).Wenn Sie MOIRE-KORREKTUR auf EIN gesetzt haben, kann das Bild verschommen sein. Schwächen Sie in thisem Fall die Moiré-Korrektur ab, oder setzen Sie MOIRE-KORREKTUR auf AUS (Seite 13).
Symptom	Überprüfen Sieitte folgenden:
Doppelbilder sind zu sehen	·Verwendten Sie keine Bildschirmveränderungskabel und/oder Videoschaltboxen, wenn diese Phänomen auflitrt. ·Überprüften Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgroße ist nicht korrekt	·Führten Sie die Funktion AUTO aus. (Seite 9). ·Stellen Sie die Bildgroße (Seite 11) bzw. die Position (Seite 12) ein. Beachten Sie, daß bei bestimmten Videomedi die Anzeige nicht den gesamten Bildschirm füllt.
Die Bildrändere sind gekrummt · Stellen Sie die Geometrie ein (Seite 12).
Wellenförmige oder elliptische Moiré-Effekte sind sightbar	·Setzen Sie MOIRE-KORREKTUR auf EIN, und regulieren Sie den Grad der Moiré-Korretur, bis der Moiré-Effekt auf ein Minimum reduziert ist (Seite 13). ■Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme ·Wahlen Sie ein anderer Muster für ihren Desktop.
Die Farbe ist nicht gleichmäßig	·Entmagnetisieren Sie den Monitor* (Seite 15). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautspeicher), in der Höhe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig. ·Stellen Sie die Farbreinheit ein (Seite 13).
Weiß sieht nicht weiß aus · Stellen Sie die Fartemperatur ein (Seite 13). ·Der 5-BNC-Anschluß muß in der richtigen Reihenfolge angeschlossen sein (von links nach rechts: Rot-Grün-Blau-HD-VD) (Seite 6).
An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen	·Stellen Sie die Konvergenz ein (Seite 12).
Die Bedienelemente am Monitor Funktionieren nicht (Überschint auf dem Bildschirm.)	·Wenn die Tastaturspere auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 15).
Die Funktion FARBWIEDER-HERSTELLUNG Funktioniert nicht	·Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Weitere Informationen zur Funktion FARBWIEDER-HERSTELLUNG finden Sie auf Seite 15. ·Ändern Sie die Energiespareinstellungen Ihres Computers, damit der Monitor länger als 30 Minuten im normalen Betriebsmodus bleibt. ·Aufgrund des natürlichen Alterungsprozesses der Bildröhre laßt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausühlen.
Die USB-Peripheriegeräte Funktionieren nicht	·Die wichtigen USB-Anschlüsse müssen fest angeschlossen sein (Seite 8). ·Der Monitor muß am Netzschalter Ⓞ eingeschaltet sein. ■Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme ·Alle USB-kompatiblen Peripheriegeräte mit eigener Stromversorgung müssen eingeschätte sein. ·Installieren Sie die neuste Version des Gerätetreibers auf Ihr Computer. Informationen zum geeigneten Gratisdettrieber erhalten Sie beim Hersteller des Geräts. ·Wenn USB-kompatible Peripheriegeräte wie Tastatur oder Maus nicht funcktionieren, schreiben Sie diezonach direkt an den Computer an, starten Sie den Computer neu, und erhönen Sie dann die erforderlichen USB-Einstellungen vor. Schließen Sie Tastatur und Maus danach wieder an den Monitor an. ·Für Benutzer von Windows 95 1. Klicken Sie mit der rechten Maustaste auf „My Computer“, und während Sie „Properties“. 2. Klicken Sie auf die Registerkarte „Device Manager“. Blättern Sie nach unten, und während Sie „Universal Serial Bus Controller“. →Wenn „Universal Serial Bus Controller“ nicht erscheidiert, zusagen Sie eine USB-Ergänzungsdiskette einlagen. Wenden Sie sich an Ihr Computer-Hersteller, wenn Sie weitere Informationen zum Erwerb einer USB-Ergänzungsdiskette besteht. 3. Wahren Sie „Generic USB Device“ aus der USB-Controller-Liste, und klien Sie auf „Properties“. 4. Wenn das Kästchen bereits „Disable in this hardware profile“ aktiviert, d. h. markiert ist, entfernen Sie die Markierung. 5. Klicken Sie auf „Refresh“.
Unmittelbar nach dem Einschalten ist ein Summageräusch zu hören	·Dices Gerausch wird vom automatischen Entmagnetisierungszyklus verursicht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch etwa drei Sekunden lang entmagnetisiert.

• Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Tastatur.

Netzanzeige

Wenn die Netzanzeige grün leuchtet

1. Lösen Sie alle Stecker aus den Videoeingangsbuchsen 1 und 2, oder schalten Sie den/die angeschlossenen Computer aus. 2. Schalten Sie den Monitor am Netzschalter aus und dann wieder ein. 3. Bewegen Sie den Joystick 2 Sekunden lang in Richtung →, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videokabel wieder an, und überprüfen Sie den Zustand des/der Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Handler.

Wenn die Netzanzeige orange blinkt

Schalten Sie den Monitor am Netzschalter aus und dann wieder ein.

Wenn die Netzanzeige jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Handler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,22 mm

Bildschirmdiagonale 54 cm

Ablenkung 90 Grad

FD-Trinitron

Effektive Bildgröße ca. 403,8 · 302,2 mm (B/H)

Anzeigegröße 51 cm

Auflösung

Maximum Horizontal: 2048 Punkte

Vertikal: 1536 Zeilen

Empfohlen Horizontal: 1600 Punkte

Vertikal: 1200 Zeilen

Standardanzeigegröße ca. 388 · 291 mm (B/H)

oder

ca. 364· 291mm (B/H)

Ablenkfrequenz* Horizontal: 30 bis 121 kHz

Vertikal: 48 bis 160Hz

Betriebsspannung 100 bis 240 V Wechselstrom,

50 - 60 Hz, 2,0 - 1,0 A

Leistungsaufnahme ca. 145 W (ohne angeschlossene

USB-Geräte)

Betriebstemperatur 10 °C bis 40 °C

Abmessungen ca. 502 x 511 x 480,3 mm (B/H/T)

Gewicht ca. 33 kg

Mitgeliefertes Zubehör: Siehe Seite 6

• Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timings oder bei 0,8 µs liegen, je nachdem, welcher Wert höher ist. Die horizontale Austastbreite sollte über 2,3 µs liegen. Die vertikale Austastbreite sollte über 450 µs liegen.

** Wenn das Eingangssignal GTF-kompatibel ist (GTF = Generalized Timing Formula), stellt die GTF-Funktion des Monitors das Bild automatisch optimal ein.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Indices

Sicherheitshinweise 4

Sprache für Menüs auswählen (LANG). 8

Eingangssignal auswählen. 9

Bildschirm anpassen 10

Energiesparfunktionen 16

Fehlerbehebung 17

• DDC (Display Data Channel) ist ein Standard für VESA.

10Anschluss für Videoeingang 2 (BNC) (Seite 6)

Aktuelles Eingangssignal anzeigen

Speziell für Windows

Maximal horizontal: 2048 Punkte

vertikal: 1536 Zeilen

Empfohlen horizontal: 1600 Punkte

vertikal: 1200 Zeilen

Standardbildfläche Ca. 388 · 291 mm (B/H)

oder

Ca. 364 · 291 mm (B/H)

Horizontalabtastfrequenz*: 30 bis 121 kHz

vertikal: 48 bis 160Hz

Netzspannung/Stromstärke 100 bis 240V 50 - 60Hz 2,0-1,0 A

Technische Daten. 16

Die folgenden Einstellungen können mit dieser Methode nicht gesetzt werden:

Technische Daten
