GWN7630 - Point d'accès GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Norme Wi-Fi	802.11ac (Wave 2) bi-bande
Bandes de fréquence	2,4 GHz et 5 GHz
Technologie MIMO	4×4:4 MU-MIMO
Ports réseau	2 ports Ethernet RJ45 10/100/1000 Mbps (1 avec PoE/PoE+)
Alimentation	PoE/PoE+ (802.3af/at)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 60 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Capacité client	Jusqu'à 200+ clients simultanés
Roaming rapide	Oui (802.11r/k/v)
QoS avancé	Oui
Gestion	Interface web intégrée, GWN Cloud, GWNDiscoveryTool
Montage	Mural et plafond (kit inclus)
Contenu du pack	Point d'accès, support de montage, kit de vis, guide d'installation rapide, licence GPL
Bouton de réinitialisation	Oui (appui de 7 secondes)
Distance minimale d'exposition	20 cm (corps)
Certifications	ICES-3(B)/NMB-3(B), CNR

FOIRE AUX QUESTIONS - GWN7630 GRANDSTREAM

Comment réinitialiser le GWN7630 aux paramètres d'usine ?

Appuyez sur le bouton Reset situé sur le panneau arrière pendant environ 7 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Quels sont le SSID et le mot de passe par défaut du GWN7630 ?

Le SSID par défaut est GWN[6 derniers chiffres de l'adresse MAC] et le mot de passe est aléatoire, imprimé sur l'étiquette MAC de l'appareil. Par exemple, si l'adresse MAC est 00:0B:82:8B:4E:28, le SSID sera GWN_8B4E28.

Comment accéder à l'interface de configuration du GWN7630 ?

Connectez-vous au SSID du GWN7630 ou au même réseau. Ouvrez un navigateur et tapez https://gwn_[adresse MAC en minuscules sans deux-points].local (exemple : https://gwn_000b828b4e28.local). Vous pouvez aussi utiliser GWNDiscoveryTool pour trouver son adresse IP.

Le GWN7630 nécessite-t-il un contrôleur ?

Non, le GWN7630 intègre un contrôleur distribué dans son interface web. Il peut fonctionner en autonome ou être géré via GWN Cloud ou un autre GWN7630 maître.

Quelle alimentation est nécessaire pour le GWN7630 ?

Le GWN7630 est alimenté via PoE/PoE+ (802.3af/at) sur le port NET/POE. Un switch PoE ou un injecteur PoE+ est requis. Il n'y a pas d'entrée d'alimentation secteur.

Le GWN7630 supporte-t-il le Mesh ?

Oui, le GWN7630 prend en charge la fonctionnalité Mesh pour étendre la couverture sans fil sans câble Ethernet. Consultez le manuel pour la configuration.

Combien de clients peuvent se connecter au GWN7630 ?

Le GWN7630 peut gérer plus de 200 clients simultanés grâce à sa technologie MU-MIMO 4x4:4.

Comment mettre à jour le firmware du GWN7630 ?

Connectez-vous à l'interface web du GWN7630, allez dans Maintenance > Firmware Upgrade. Vous pouvez télécharger le firmware depuis le site Grandstream ou utiliser la mise à jour automatique.

Le GWN7630 peut-il être monté au plafond ?

Oui, le GWN7630 est livré avec un support de montage pour montage mural ou au plafond. Suivez les instructions dans le guide d'installation pour une fixation sécurisée.

Quels sont les avantages du MU-MIMO sur le GWN7630 ?

Le MU-MIMO 4x4:4 permet de communiquer avec plusieurs clients simultanément sur les deux bandes, améliorant ainsi le débit et la capacité globale du réseau.

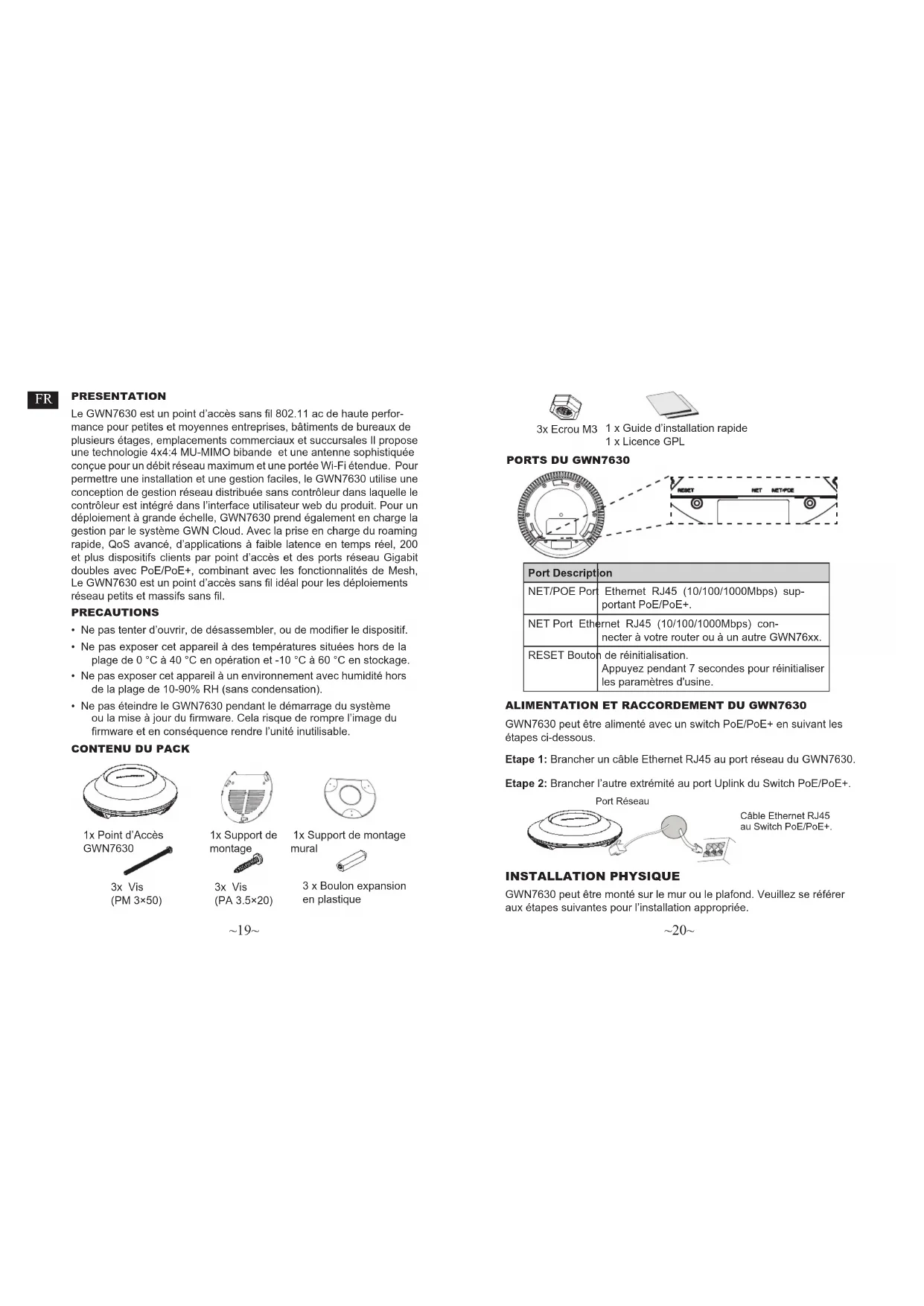

MODE D'EMPLOI GWN7630 GRANDSTREAM

Le GWN7630 est un point d'accès sans fil 802.11 ac de haute performance pour petites et moyennes entreprises, batiments de bureaux de plusieurs étages, emplacements commerciaux et succursales Il propose une technologie 4x4:4 MU-MIMO bibande et une antenné sophistiquée concue pour un début réseau maximum et une portée Wi-Fi étendue. Pour permettre une installation et une gestion facies, le GWN7630 utilise une conception de gestion réseau distribuée sans contrôle dans laquelle le contrôleur est intégré dans l'interface utilisateur web du produit. Pour un déplolement à grande échelle, GWN7630 prend également en charge la gestion par le système GWN Cloud. Avec la prise en charge du roaming rapide, QoS avancé, d'applications à faible latence en temps réel, 200 et plus dispositifs clients par point d'accès et des ports réseau Gigabit doubles avec PoE/PoE+, combinant avec les fonctionnalités de Mesh, Le GWN7630 est un point d'accès sans fil idéal pour les déploements réseau petits et massifs sans fil.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet apparéil à des températures situées hors de la plage de 0^ à 40^ en opération et -10^ à 60^ en stockage.
• Ne pas exposer cet appeareil à un environnement avec humidité hors de la plage de 10 - 90% RH (sans condensation).
• Ne pas eteindre le GWN7630 pendant le demarrage du systeme ou la mise a jour du firmware. Cela risque de rompre l'image du firmware et en consequence rendre I'unité inutilisable.

CONTENU DU PACK

3x Vis (PM 3×50)

3x Vis (PA 3.5×20)

1x Support de montagemural
3 x Boulon expansion en plastique

3x Ecrou M3 1 x Guide d'installation rapide 1 x Licence GPL

PORTS DU GWN7630

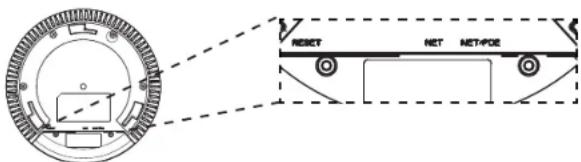

Port Descript ion
NET/POE Por	Ethernet RJ45 (10/100/1000Mbps) sup- portant PoE/PoE+.
NET Port Ethernet RJ45 (10/100/1000Mbps) con- nectar à votre router ou à un autre GWN76xx.
RESET Bouton	de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7630

GWN7630 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un cable Ethernet RJ45 au port reseau du GWN7630.
Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Cable Ethernet RJ45 au Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7630 peut être monté sur le mur ou le plafond. Veuillez se référent aux étapes suivantes pour l'installation appropriée.

Montage Mural

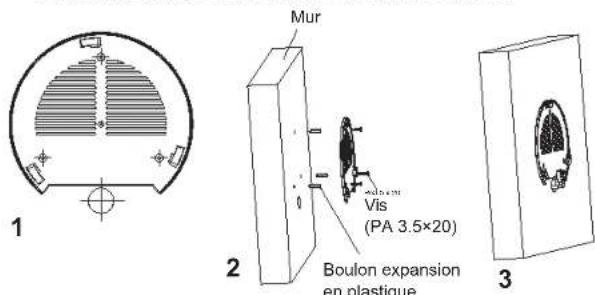

1. Placer le support de montage à l'endetroit désire sur le mur avec la flèche pointant vers le haut.
2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).
3. Insérer les vis d'ancrages dans les trou 5.5 mm. Fixez le support de montage au mur en insererant les vis dans les ancles.

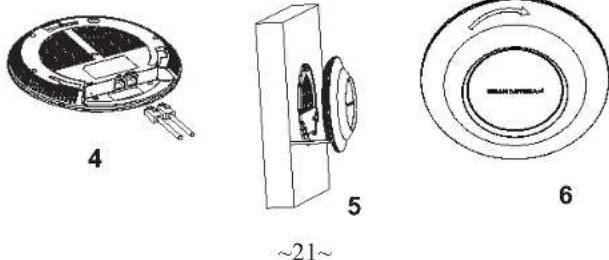

1. Brancher le cable Ethernet (RJ45) aux ports appropriés de votre GWN7630.
2. Aligner la flèche sur le GWN7630 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.
3. Pivoter le GWN dans le sens hora jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

Montage au Plafond

Note: Le montage au plafond est recommendé pour une couverture optimale.

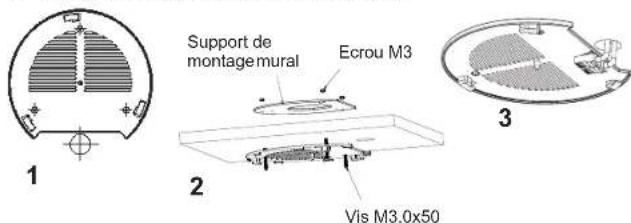

1. Retirer la dalle de plafond.
2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou reticule DIA 25mm).
3. Insérer les vis dans le support de montage.

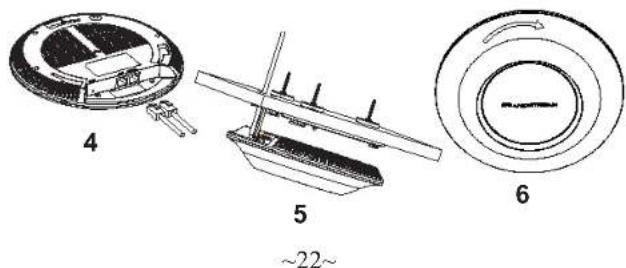

1. Brancher le cable Ethernet (RJ45) aux ports appropriés de votre GWN7630.
2. Pivoter le GWN dans le sens hora jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.
3. Aligner la flèche sur le GWN7630 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les cables réseau et d'alimentation.

Le GWN7630 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramétres d'usine.

Après la mise sous tension du GWN7630 et connexion au réseau, le GWN7630 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passer aléatoire.

Note: Le SSID et mot de passer par défaut du GWN7630 sont imprimés sur l'étiquette MAC de l'unité.

ACCEDER A L'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSID du GWN7630, ou au même réseau que le GWN7630 peut découvert et acceder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Déctector le GWN7630 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrêté de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7630, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7630 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7630 avec l'adresse MAC 00:0B:82:8B:4E:28 peut etre accessible a partir d'un navigateur web en utilisant I'URL: https://gwn_000b828b4e28.local

Méthode 2: Détector le GWN7630 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: http://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.
3. L'util permettra de découvert tous les points d'accès GWN7630 connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirige directement à l'interface de configuration du GWN7630, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

Entrez le nom d'utilisateur et mot de passée pour vous connecter. (Le nom d'utilisateur de l administrateur par défaut est « admin » et le le mot de passée aléatoire par défaut peut être trouve sur l'autocollant du

GWN7630).

Notes :

Assurez-vous que le GWN7630 n'est pas déjà associé à une autre GWN7630 Access Point en tant qu'esclave, GWN7000 Router Series ou GWN Cloud, sinon l'interface de configuration ne sera pas accessible.
- Si le GWN7630 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
- Il est de la responsabilité du client de s'assurer de la conformité aux règlementsations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
- Pour gérer le GWN7630 via cloud, veuillez se reférer à https://www.gwn.cloud.

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/our-products
