MANUAL DE USUARIO GWN7630 GRANDSTREAM

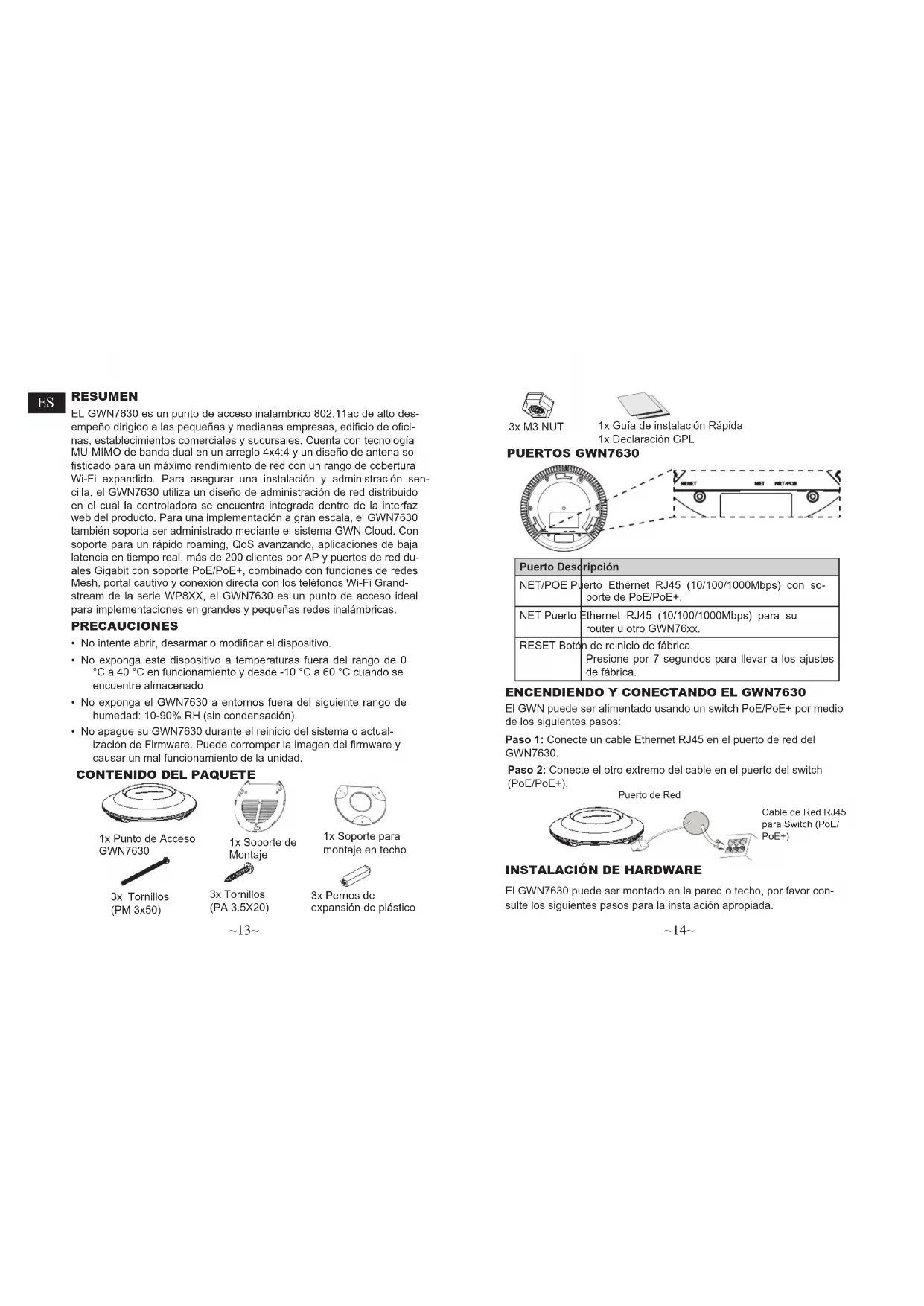

• 请在https://www.gwn.cloud.进行GWN7630的云端管理 。 欲获取详细的话机使用信息，请在以下链接中下载GWN7630用户手册。 http://www.grandstream.com/support~13~ ~14~ RESUMEN EL GWN7630 es un punto de acceso inalámbrico 802.11ac de alto des- empeño dirigido a las pequeñas y medianas empresas, edicio de oci- nas, establecimientos comerciales y sucursales. Cuenta con tecnología MU-MIMO de banda dual en un arreglo 4x4:4 y un diseño de antena so- sticado para un máximo rendimiento de red con un rango de cobertura Wi-Fi expandido. Para asegurar una instalación y administración sen- cilla, el GWN7630 utiliza un diseño de administración de red distribuido en el cual la controladora se encuentra integrada dentro de la interfaz web del producto. Para una implementación a gran escala, el GWN7630 también soporta ser administrado mediante el sistema GWN Cloud. Con soporte para un rápido roaming, QoS avanzando, aplicaciones de baja latencia en tiempo real, más de 200 clientes por AP y puertos de red du- ales Gigabit con soporte PoE/PoE+, combinado con funciones de redes Mesh, portal cautivo y conexión directa con los teléfonos Wi-Fi Grand- stream de la serie WP8XX, el GWN7630 es un punto de acceso ideal para implementaciones en grandes y pequeñas redes inalámbricas.

• No intente abrir, desarmar o modicar el dispositivo.

• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 40 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado

• No exponga el GWN7630 a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).

• No apague su GWN7630 durante el reinicio del sistema o actual- ización de Firmware. Puede corromper la imagen del rmware y causar un mal funcionamiento de la unidad. El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos: Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7630.

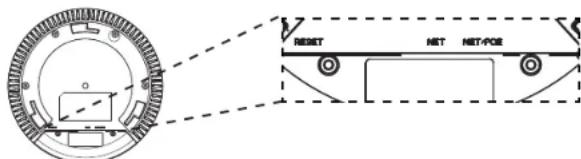

1x Punto de Acceso GWN7630 1x Soporte de Montaje 1x Soporte para montaje en techo Puerto Descripción NET/POE Puerto Ethernet RJ45 (10/100/1000Mbps) con so- porte de PoE/PoE+. NET Puerto Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN76xx. RESET Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábrica. Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE/PoE+). 1x Guía de instalación Rápida 1x Declaración GPL 3x M3 NUT 3x Tornillos (PM 3x50) 3x Tornillos (PA 3.5X20) 3x Pernos de expansión de plástico Puerto de Red Cable de Red RJ45 para Switch (PoE/ PoE+)

INSTALACIÓN DE HARDWARE

El GWN7630 puede ser montado en la pared o techo, por favor con- sulte los siguientes pasos para la instalación apropiada.~15~ ~16~

1. Situe el soporte de montaje en la locación deseada sobre la pared

con la echa apuntando hacia arriba.

2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros

de los tornillos DIA 5.5mm, agujero retícula DIA 25mm).

3. Inserte los anclajes de tornillo en los oricios de 5.5mm. Fije el

soporte de montaje a la pared mediante la inserción de los tornillos en los anclajes.

Montura de Techo Nota: Se recomienda un montaje en el techo para obtener un óptimo rendimiento de cobertura.

1. Retire la losa del techo.

2. Coloque la placa de soporte de techo en el centro de la placa de

techo y marque los oricios de los tornillos de montaje (oricios de los tornillos de 5.5mm DIA, retícula diámetro del agujero 25mm).

3. Inserte los tornillos a través del soporte de montaje.

4. Conecte el cable de ethernet (RJ45) al puerto correcto de su

5. Conecte el cable de alimentación y el cable ethernet (RJ45) a los

puertos correspondientes de su GWN7630.

6. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se

ajuste la lengüeta de jación. Pared Pernos de expansión de plástico Tornillos (PA 3.5X20) Soporte para montaje en techo Montura de Pared

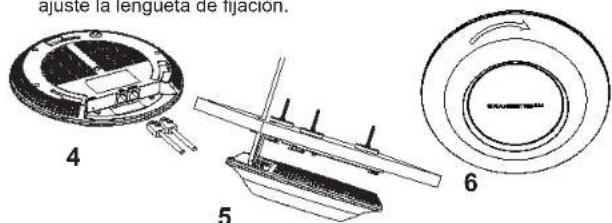

4. Conecte el cable de ethernet (RJ45) al puerto correcto de su

5. Alinee la echa sobre el GWN7630AP con la echa en la lengüeta

de bloqueo del soporte de montaje y asegúrese de que su GWN esté rmemente asentado en el soporte de montaje y conecte los cables de red y alimentación.

6. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se

ajuste la lengüeta de jación.

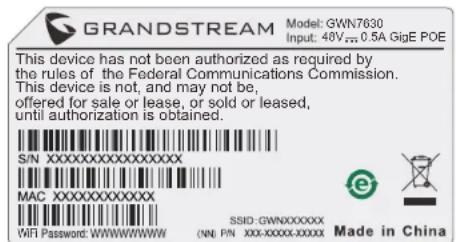

6~17~ ~18~ CONECTAR AL GWN7630 CON LA RED Wi-Fi PREDE- TERMINADA El GWN7630 puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi ac- tivado por defecto. Después de encender el GWN7630 y establecer la conexión a la red, el GXW7630 emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria. Nota: La información del SSID y contraseña por defecto del GWN7630 están impresas en la etiqueta MAC de la unidad. Un ordenador conectado al SSID del GWN7630, o en la misma red que el GWN7630 puede descubrir y acceder a su interfaz de conguración usando uno de los siguientes métodos: Método 1: Descubrir GWN7630 utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la

unidad, ubicada en la parte posterior del equipo o en la caja

2. Desde un ordenador conectado a la misma red del GWN7630, escri-

ba la siguiente dirección utilizando la dirección MAC del GWN7630 en su navegador https://gwn_ <MAC>.local Ejemplo: De un GWN7630 que tenga la dirección MAC 00: 0B: 82: 8B: 4E: 28, esta unidad se puede acceder escribiendo en el navegador https://gwn_000b828b4e28.local en el navegador. ACESSO A LA INTERFAZ DE CONFIGURACIÓN This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN763048V 0.5A GigE POE WiFi Método 2: Descubrir el GWN7630 utilizando la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente en-

3. La herramienta descubrirá todos los Puntos de Acceso GWN7630

conectados a la red mostrando sus direcciones MAC´s e IP´s.

4. Haga clic en Administrar dispositivos para que sea redirigido di-

rectamente a la interfaz de conguración de la GWN7630, o escriba manualmente la dirección IP que se muestra en su navegador. Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es “admin” y la con- traseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7630). Nota :

• Asegúrese que el GWN7630 no esté vinculado con otro punto de ac- ceso GWN7630 como esclavo, o algún router de la serie GWN7000, de lo contrario no podrá ingresar a la interfaz de conguración.

• Si el GWN7630 ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.

• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de trans- misión y otros.
