INSTRUKCJA OBSŁUGI GWN7630 GRANDSTREAM

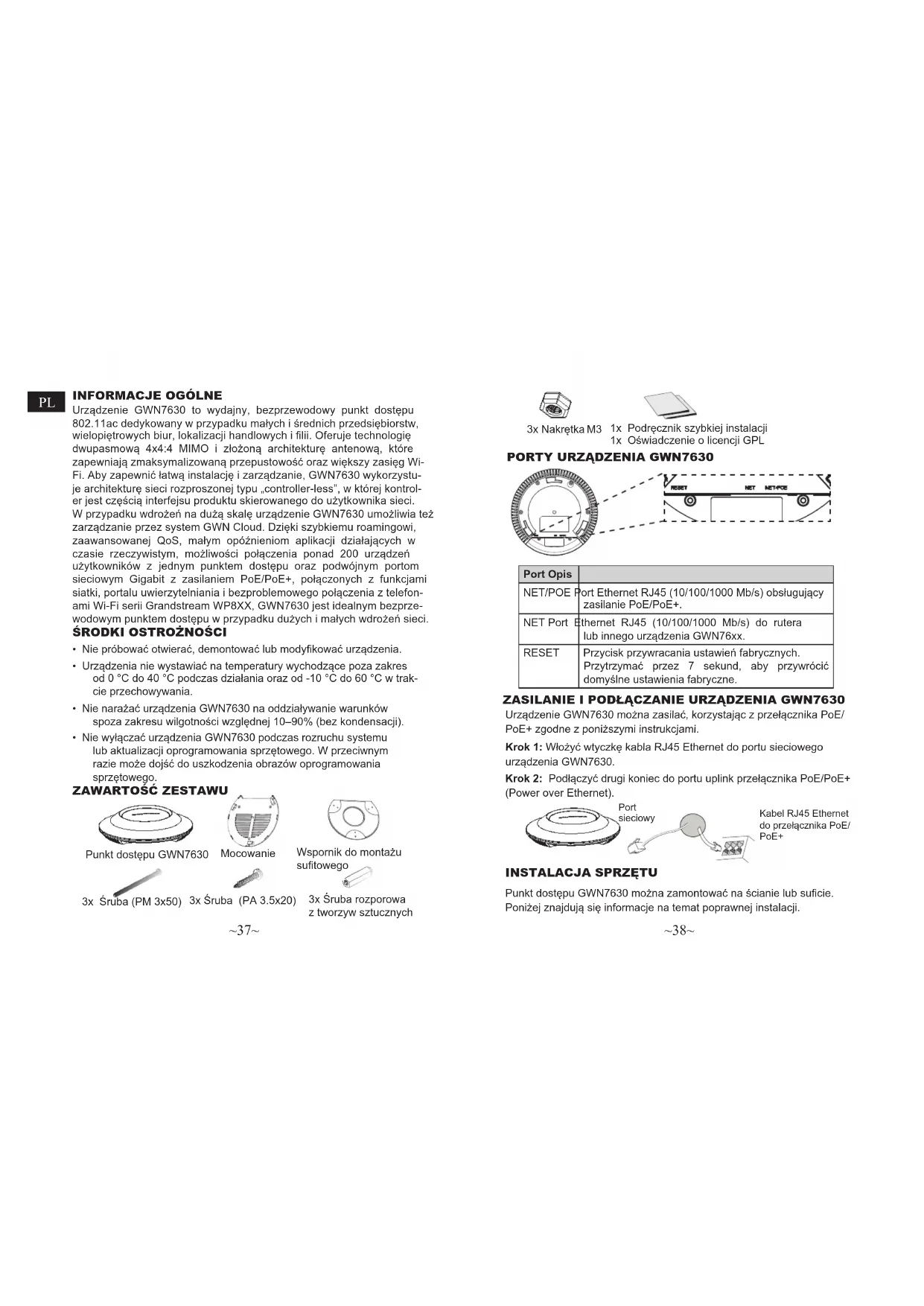

Urządzenie GWN7630 to wydajny, bezprzewodowy punkt dostępu 802.11ac dedykowany w przypadku małych i średnich przedsiębiorstw, wielopiętrowych biur, lokalizacji handlowych i lii. Oferuje technologię dwupasmową 4x4:4 MIMO i złożoną architekturę antenową, które zapewniają zmaksymalizowaną przepustowość oraz większy zasięg Wi- Fi. Aby zapewnić łatwą instalację i zarządzanie, GWN7630 wykorzystu- je architekturę sieci rozproszonej typu „controller-less”, w której kontrol- er jest częścią interfejsu produktu skierowanego do użytkownika sieci. W przypadku wdrożeń na dużą skalę urządzenie GWN7630 umożliwia też zarządzanie przez system GWN Cloud. Dzięki szybkiemu roamingowi, zaawansowanej QoS, małym opóźnieniom aplikacji działających w czasie rzeczywistym, możliwości połączenia ponad 200 urządzeń użytkowników z jednym punktem dostępu oraz podwójnym portom sieciowym Gigabit z zasilaniem PoE/PoE+, połączonych z funkcjami siatki, portalu uwierzytelniania i bezproblemowego połączenia z telefon- ami Wi-Fi serii Grandstream WP8XX, GWN7630 jest idealnym bezprze- wodowym punktem dostępu w przypadku dużych i małych wdrożeń sieci. ZAWARTOŚĆ ZESTAWU

• Nie próbować otwierać, demontować lub modykować urządzenia.

• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0 °C do 40 °C podczas działania oraz od -10 °C do 60 °C w trak- cie przechowywania.

• Nie narażać urządzenia GWN7630 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).

• Nie wyłączać urządzenia GWN7630 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego. Mocowanie Wspornik do montażu sutowego

ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7630 Urządzenie GWN7630 można zasilać, korzystając z przełącznika PoE/ PoE+ zgodne z poniższymi instrukcjami. Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7630. Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE/PoE+ (Power over Ethernet). Port Opis NET/POE Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasilanie PoE/PoE+. NET Port Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub innego urządzenia GWN76xx. RESET Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne. 1x Podręcznik szybkiej instalacji 1x Oświadczenie o licencji GPL 3x Nakrętka M3 3x Śruba (PM 3x50) 3x Śruba (PA 3.5x20) 3x Śruba rozporowa z tworzyw sztucznych Punkt dostępu GWN7630 Port sieciowy Kabel RJ45 Ethernet do przełącznika PoE/ PoE+

Punkt dostępu GWN7630 można zamontować na ścianie lub sucie. Poniżej znajdują się informacje na temat poprawnej instalacji.~39~ ~40~ Montaż na ścianie

1. Umieścić wspornik montażowy w odpowiednim miejscu na ścianie.

Strzałka musi być skierowana w górę.

2. Ołówkiem zaznaczyć cztery otwory mocujące (otwory na śruby

o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Umieścić kołki rozporowe w otworach 5,5 mm. Zamocować

wspornik montażowy do ściany, wkładając śruby w kołki rozporowe.

Montaż na sucie Uawaga: Montaż sutowy jest zalecany w celu osiągnięcia optymal- nego zasięgu działania.

1. Zdjąć płytę sutową.

2. Umieścić płytę mocującą do sutu na środku płyty sutowej

i zaznaczyć otwory na śruby (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Przełożyć śruby przez wspornik montażowy.

Wspornik do montażu sutowego Śruba (PM 3 x 50)

4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych

portów w urządzeniu GWN7630.

5. Wyrównać strzałkę na punkcie dostępu GWN7630AP ze strzałką

na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku.

6. Przekręcić urządzenie GWN w prawo do momentu zablokowania

w miejscu i wyrównania z elementem blokującym. Wall PA3.5 x 20 Screw Plastic Expansion Bolt Ściana Śruba (PA 3.5x20) Śruba rozporowa z tworzyw sztucznych Nakrętka M3

4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych

portów w urządzeniu GWN7630.

5. Wyrównać strzałkę na punkcie dostępu GWN7630AP ze strzałką

na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku, a następnie podłączyć kabel sieciowy i kabel zasilania.

6. Przekręcić urządzenie GWN w prawo do momentu zablokowania

w miejscu i wyrównania z elementem blokującym.

6~41~ ~42~ POŁĄCZYĆ Z DOMYŚLNĄ SIECIĄ Wi-Fi GWN7630 GWN7630 można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi. Po naładowaniu GWN7630 i podłączeniu do sieci GWN7630 będzie transmitował domyślny identykator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła. Uwaga: Domyślny identykator SSID GWN7630 oraz hasło znajdują się na nalepce zawierającej adres MAC modułu. Komputer podłączony do identykatora SSID GWN7630 lub do tej samej sieci, co GWN7630, może odkryć interfejs konguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7630 na podstawie jego adresu MAC

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GWN7630,

wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7630 https://gwn_<mac>.local Przykład: jeżeli GWN7630 posiada adres MAC 00:0B:82:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_000b828b4e28.local.

1. Narzędzie GWNDiscoveryTool należy pobrać i zainstalować z

poniższego łącza: http://www.grandstream.com/tools/GWNDiscov- eryTool.zip

2. Otworzyć narzędzie GWNDiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7630 podłączone

do sieci i pokaże ich adresy MAC i IP.

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do

interfejsu konguracji GWN7630. Można także wpisać ręcznie w wyszukiwarce wyświetlony adres IP. Wprowadź nazwę użytkownika i hasło, aby się zalogować. (Domyślną nazwą administratora jest “admin”, unikalne wygenerowane hasło zna- jduje się na naklejce GWN7630). Uwaga :

• Sprawdzić, czy GWN7630 nie sparowano wcześniej z innym punktem dostępu GWN7630 w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konguracji.

• Jeżeli GWN7630 jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne.

• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.

• Aby zarządzać GWN7630 przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/our-products~43~ ~44~
