GWN7630 - Zugangspunkt GRANDSTREAM - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloser Zugangspunkt
Wi-Fi-Standard	802.11ac (Wave 2) Dualband
Frequenzbänder	2,4 GHz und 5 GHz
MIMO-Technologie	4×4:4 MU-MIMO
Netzwerkanschlüsse	2 Ethernet-RJ45-Ports 10/100/1000 Mbit/s (1 mit PoE/PoE+)
Stromversorgung	PoE/PoE+ (802.3af/at)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 60 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % r.F. (nicht kondensierend)
Client-Kapazität	Bis zu 200+ gleichzeitige Clients
Schnelles Roaming	Ja (802.11r/k/v)
Erweiterte QoS	Ja
Verwaltung	Integrierte Weboberfläche, GWN Cloud, GWNDiscoveryTool
Montage	Wand und Decke (Kit enthalten)
Packungsinhalt	Zugangspunkt, Montagehalterung, Schraubenset, Kurzanleitung, GPL-Lizenz
Reset-Taste	Ja (7 Sekunden gedrückt halten)
Mindestabstand zur Exposition	20 cm (Körper)
Zertifikate	ICES-3(B)/NMB-3(B), CNR

Häufig gestellte Fragen - GWN7630 GRANDSTREAM

Wie setze ich den GWN7630 auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste auf der Rückseite etwa 7 Sekunden lang, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt.

Was sind die Standard-SSID und das Standard-Passwort des GWN7630?

Die Standard-SSID ist GWN[letzte 6 Ziffern der MAC-Adresse] und das Passwort ist zufällig und auf dem MAC-Aufkleber des Geräts aufgedruckt. Zum Beispiel, wenn die MAC-Adresse 00:0B:82:8B:4E:28 ist, lautet die SSID GWN_8B4E28.

Wie greife ich auf die Konfigurationsoberfläche des GWN7630 zu?

Verbinden Sie sich mit der SSID des GWN7630 oder dem gleichen Netzwerk. Öffnen Sie einen Browser und geben Sie https://gwn_[MAC-Adresse in Kleinbuchstaben ohne Doppelpunkte].local ein (z.B. https://gwn_000b828b4e28.local). Sie können auch GWNDiscoveryTool verwenden, um seine IP-Adresse zu finden.

Benötigt der GWN7630 einen Controller?

Nein, der GWN7630 integriert einen verteilten Controller in seiner Weboberfläche. Er kann eigenständig betrieben oder über GWN Cloud oder einen anderen Master-GWN7630 verwaltet werden.

Welche Stromversorgung wird für den GWN7630 benötigt?

Der GWN7630 wird über PoE/PoE+ (802.3af/at) am NET/POE-Port mit Strom versorgt. Ein PoE-Switch oder PoE+-Injektor ist erforderlich. Es gibt keinen Netzstromanschluss.

Unterstützt der GWN7630 Mesh?

Ja, der GWN7630 unterstützt die Mesh-Funktion zur Erweiterung der drahtlosen Abdeckung ohne Ethernet-Kabel. Konsultieren Sie das Handbuch zur Konfiguration.

Wie viele Clients können sich mit dem GWN7630 verbinden?

Der GWN7630 kann dank seiner MU-MIMO 4x4:4-Technologie über 200 gleichzeitige Clients verwalten.

Wie aktualisiere ich die Firmware des GWN7630?

Melden Sie sich an der Weboberfläche des GWN7630 an, gehen Sie zu Wartung > Firmware-Upgrade. Sie können die Firmware von der Grandstream-Website herunterladen oder das automatische Update verwenden.

Kann der GWN7630 an der Decke montiert werden?

Ja, der GWN7630 wird mit einer Montagehalterung für die Wand- oder Deckenmontage geliefert. Befolgen Sie die Anweisungen in der Installationsanleitung für eine sichere Befestigung.

Was sind die Vorteile von MU-MIMO beim GWN7630?

Das MU-MIMO 4x4:4 ermöglicht die gleichzeitige Kommunikation mit mehreren Clients auf beiden Bändern, wodurch der Durchsatz und die Gesamtkapazität des Netzwerks verbessert werden.

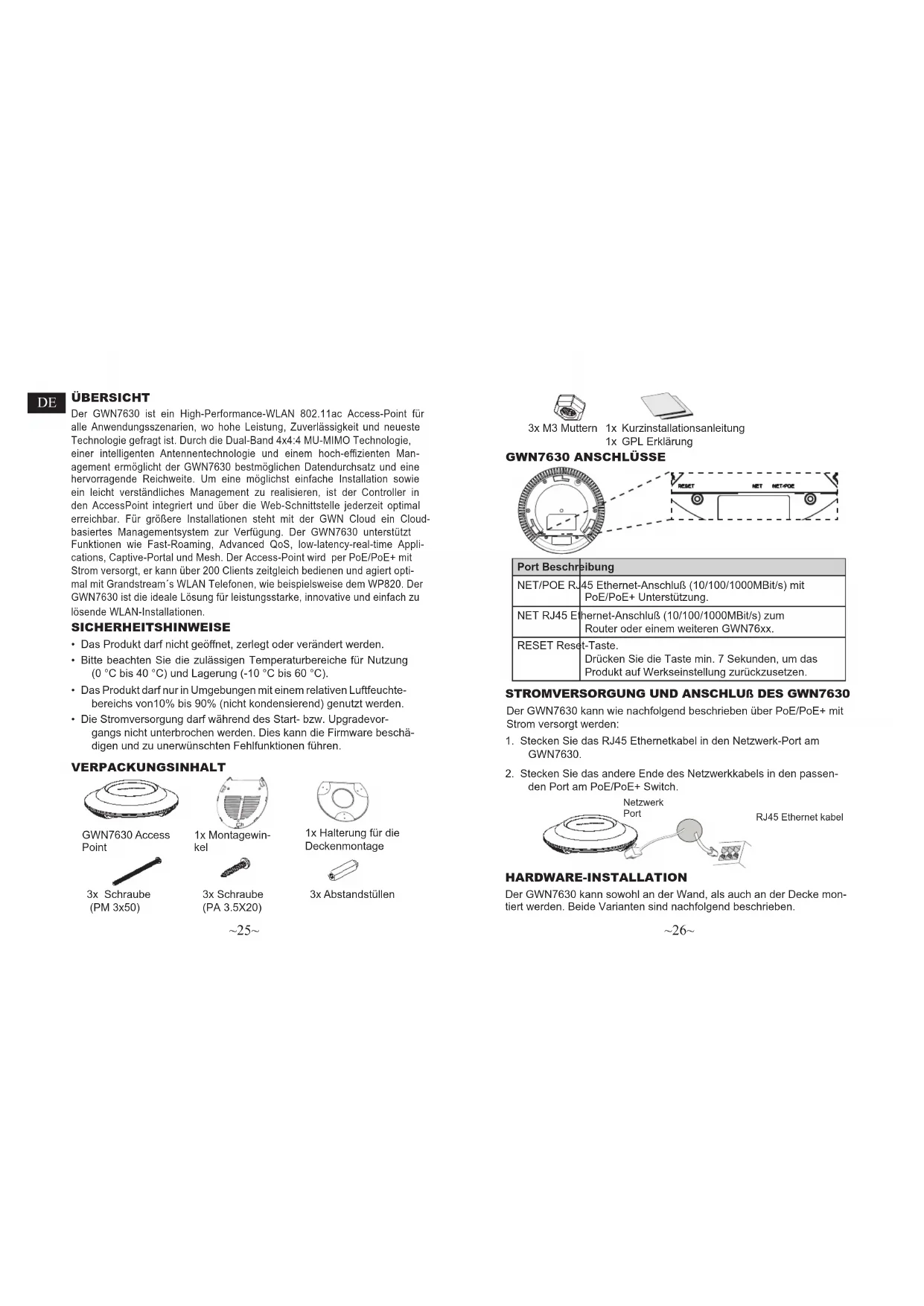

BEDIENUNGSANLEITUNG GWN7630 GRANDSTREAM

Der GWN7630 ist ein High-Performance-WLAN 802.11ac Access-Point für alle Anwendungsszenarien, wo hohe Leistung, Zuverlüssigkeit und neueste Technologie gefragt ist. Durch die Dual-Band 4x4:4 MU-MIMO Technologie, einer intelligenten Antennetechnologie und einem hoch-effizienten Management ermöglich der GWN7630 bestmöglichen Datendurchsatz und eine hervorgende Reichweite. Um eine möglichst einfache Installation sowie ein leicht verständliches Management zu realisieren, ist der Controller in den AccessPoint integriert und über die Web-Schnittstelle jederzeit optimal errebar. Für weitere Installationsen steht mit der GWN Cloud ein Cloud-basiertes Managementsystem zur Verflügung. Der GWN7630 unterstützt Funktionen wie Fast-Roaming, Advanced QoS, low-latency-real-time Applications, Captive-Portal und Mesh. Der Access-Point wird per PoE/PoE+ mit Strom entsorgt, er kann über 200 Clients zeitgleich bedienden und agiert optimal mit Grandstream's WLAN Telefonen, wie beispieleweise dem WP820. Der GWN7630 ist die ideale Lösung für leistungsstarke, innovative und einfach zulösende WLAN-Installationen.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 40 °C) und Lagerung (-10 °C bis 60 °C).
• Das Produkt darfur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgungarfährend des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwänschten Fehlfunktionen führen.

VERPACKUNGsinHALT

1x Montagewinkel
3x Schraube (PA 3.5X20)
25

1x Halterung fur die Deckemontage
3x Abstandstüllen

3x M3 Mutter

1x Kurzinstallationsanleitung
1x GPL Erklärung

GWN7630 ANSCHLUSSE

Port Beschreibung

NET/POE R. 45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/PoE+ Unterstützung.

NET RJ45 Ethernet-Anschluß (10/100/1000MBit/s) zum Router oder einem weiteren GWN76xx.

RESET Reset-Taste.Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUB DES GWN7630

Der GWN7630 kann wie nachfolgend beschrieben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7630.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE/PoE+ Switch.

HARDWARE-INSTALLATION

Der GWN7630 kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

Wandmontage

1. Positionieren der Halterung an der gewünschten Stelle mit dem Richtungspfel nach oben.
2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Stecken Sie die Montagedübel in die gebohrten 5,5mm LÖcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel undziehen Sie diese fest.

2

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7630.
2. Zur Montage des GWN7630AP muss der Richtungspfie am Access-Point mit dem Richtungspfie an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

4

6
\~27\~

Deckemontage

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchting zu erzielen.

1. Nehmen Sie die Deckenplatte Heraus.
2. Platzieren Sie den Access-Point in der Plattenmitte und markieren Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

Halterung fur die Deckemontage

M3 Mutter
3

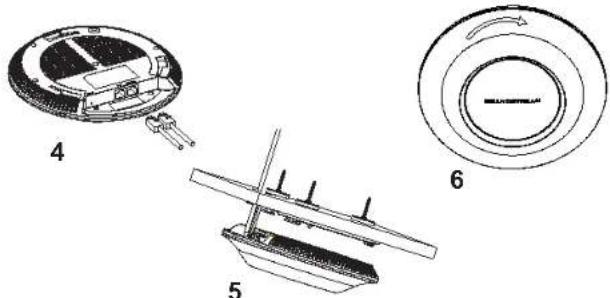

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7630.
2. Zur Montage des GWN7630AP muss der Richtungspfie am Access-Point mit dem Richtungspfie an der montierten Halterung ubereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeitigersinn bis dieser fest in der Halterung sitzt.

28

VERBINDEN SIE SICH MIT DEM VOREINGESTELLTEN WI-FI-NETZWERK DES GWN7630

Der GWN7630 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7630 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

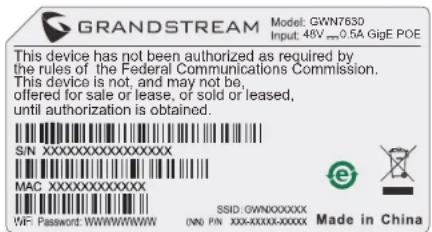

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7630 oder im selbst Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationschnittstelle zu gelagen:

Methode 1:Suche nach dem GWN7630 via MAC Ad- resse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selbst Netzwerk wie der GWN7630 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sieitte nur diese Sperat: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7630 z.B. 00:0B:82:8B:4E:28
dann tippen Sie dieseitte wie folgt in die Adresszeile des Browsers:
https://gwn_000b828b4e28.local

Methode 2: Suche nach dem GWN7630 via GWNDiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Öffnen Sie das GWNDiscoveryTool und klichen Sie auf Scan.
3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7630 Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anziegen.
4. Klichen Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7630 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresselle des Browsers. Geben Sie Benutzername und Password ein. Der voreingestellte Adminis-. strator-Benutzername lautet "admin", das Zufallspassword befindet sich auf dem Produkttaufkleber auf der Rückseite der GWN7630.

Bemerkung:

• Stellen Sie sich, dass der GWN7630 nicht schon einem anderen GMN7630 oder einem GWN7000 Router zugeordnet (Paired) ist, das sich ansonsten das Konfigurationsfenster nicht öffnen{lss.
• Ist der GWN7630 bereits zugeordnet,lös Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zusück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regulären für Frenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7630 über die Cloud zu verwalten, wechseln Sieitte zu https://www.gwn.cloud Das ausfuhrliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products
