РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7630 GRANDSTREAM

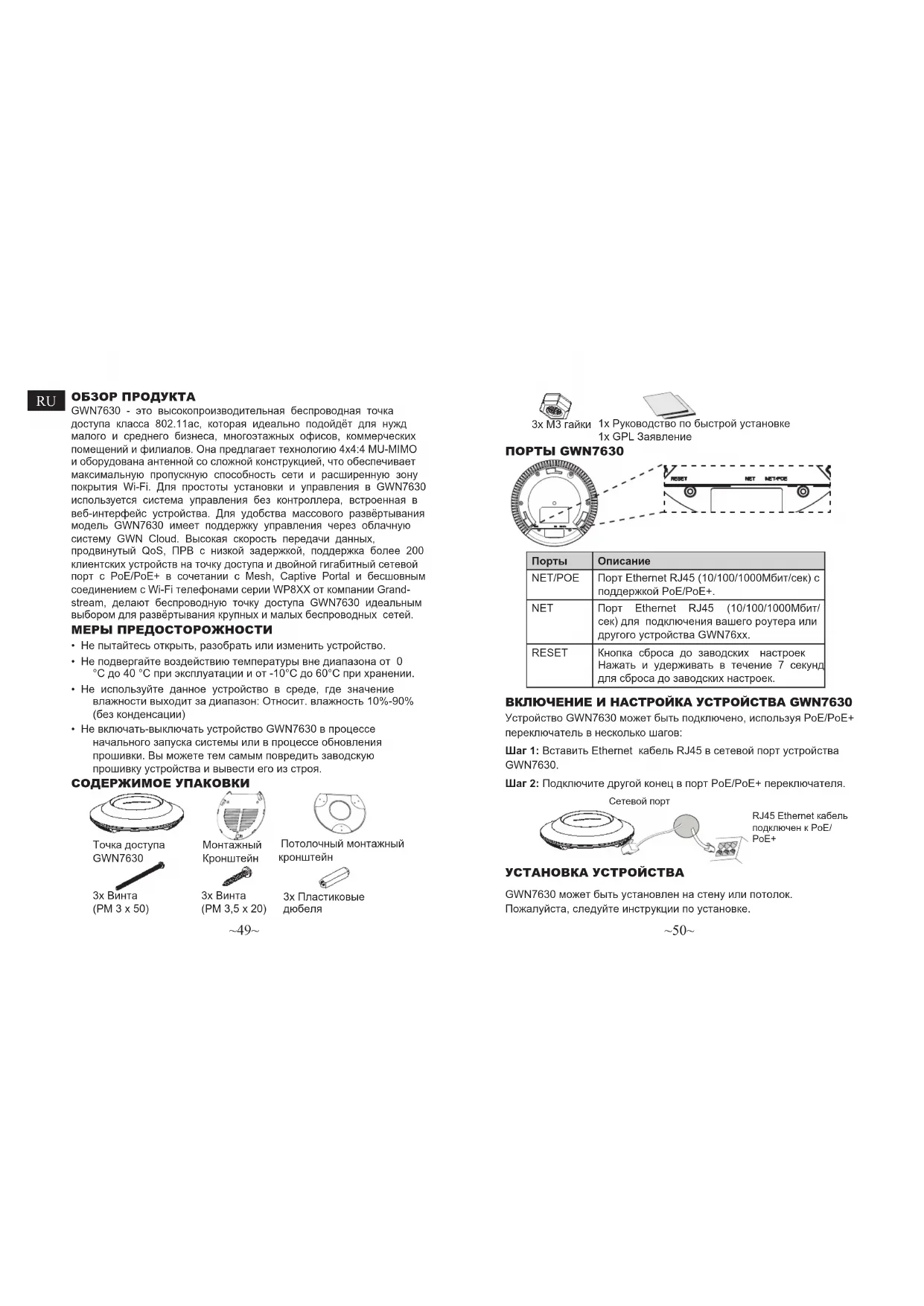

• Para gerenciar o GWN7630 a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud~49~ ~50~ ОБЗОР ПРОДУКТА GWN7630 - это высокопроизводительная беспроводная точка доступа класса 802.11ac, которая идеально подойдёт для нужд малого и среднего бизнеса, многоэтажных офисов, коммерческих помещений и филиалов. Она предлагает технологию 4x4:4 MU-MIMO и оборудована антенной со сложной конструкцией, что обеспечивает максимальную пропускную способность сети и расширенную зону покрытия Wi-Fi. Для простоты установки и управления в GWN7630 используется система управления без контроллера, встроенная в веб-интерфейс устройства. Для удобства массового развёртывания модель GWN7630 имеет поддержку управления через облачную систему GWN Cloud. Высокая скорость передачи данных, продвинутый QoS, ПРВ с низкой задержкой, поддержка более 200 клиентских устройств на точку доступа и двойной гигабитный сетевой порт с PoE/PoE+ в сочетании с Mesh, Captive Portal и бесшовным соединением с Wi-Fi телефонами серии WP8XX от компании Grand- stream, делают беспроводную точку доступа GWN7630 идеальным выбором для развёртывания крупных и малых беспроводных сетей. СОДЕРЖИМОЕ УПАКОВКИ МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.

• Не подвергайте воздействию температуры вне диапазона от 0 °C до 40 °C при эксплуатации и от -10°C до 60°C при хранении.

• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации)

• Не включать-выключать устройство GWN7630 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

Точка доступа GWN7630

Потолочный монтажный

ПОРТЫ GWN7630 ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GWN7630 Устройство GWN7630 может быть подключено, используя PoE/PoE+ переключатель в несколько шагов: Шаг 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7630. Шаг 2: Подключите другой конец в порт PoE/PoE+ переключателя. Порты Описание NET/POE Порт Ethernet RJ45 (10/100/1000Мбит/сек) с поддержкой PoE/PoE+. NET Порт Ethernet RJ45 (10/100/1000Мбит/ сек) для подключения вашего роутера или другого устройства GWN76xx. RESET Кнопка сброса до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек. 1x Руководство по быстрой установке 1x GPL Заявление 3x M3 гайки 3x Винта (PM 3 x 50) 3x Винта (PM 3,5 x 20) 3x Пластиковые

Сетевой порт RJ45 Ethernet кабель подключен к PoE/ PoE+ УСТАНОВКА УСТРОЙСТВА GWN7630 может быть установлен на стену или потолок. Пожалуйста, следуйте инструкции по установке.~51~ ~52~

1. Расположите монтажный кронштейн на нужное место на стене,

2. Используйте карандаш для разметки отверстий (отверстие под

винт диам. 5,5 мм, отверстие диаметром 25мм).

3. Вставьте анкера в отверстия диаметром 5,5 мм. Прикрепите

монтажный кронштейн к стене, вставив винты в дюбеля

Крепление на потолок

1. Снимите потолочную плитку.

2. Разместите потолочную монтажную пластину по центру плитки

и обозначьте место под винты (отверстия под винты диам. 5,5мм, отверстие диам. 25мм).

3. Вставьте винты в монтажную пластину.

Примечание: Для наилучшего покрытия рекомендуется установка на потолок.

4. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей

на кронштейне и убедитесь, что ваш GWN плотно сидит в

6. Поверните GWN по часовой стрелке для фиксации его на

(PM 3,5 x 20) M3 гайки Установка на стену

4. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей

на кронштейне, убедитесь, что ваш GWN плотно сидит в креплении, и подсоедините сетевой кабель и кабель питания.

6. Поверните GWN по часовой стрелке для фиксации его на

GWN7630 можно использовать как отдельную готовую точку доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi. После запитывания GWN7630 и подключения её к сети, GWN7630 передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль. Примечание: GWN7630 SSID и пароль по умолчанию указаны на ярлыке MAC на устройстве. Метод 1: Обнаружение GWN7630 по её MAC-адресу.

1. Найдите MAC адрес указанный на наклейке на обратной

стороне устройства, либо на коробке.

2. Используя компьютер, подключённый к той же сети, что

и GWN7630, в браузере введите MAC-адрес GWN7630 в следующем виде: https://gwn_<mac>.local Пример: Если у GWN7630 MAC-адрес 00:0B:82:8B:4E:28, то доступ к устройству можно получить введя https://gwn_000b828b4e28.local в браузере. ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ Метод 2: Обнаружение GWN7630 при помощи

1. Скачайте и установите программу GWNDiscoveryTool перейдя

по следующей ссылке: http://www.grandstream.com/tools/GWN- DiscoveryTool.zip

2. Откройте программу GWNDiscoveryTool, и щёлкните по Scan.

3. Программа найдёт все точки доступа GWN7630, подключённые

к сети, с указанием их MAC и IP-адресов.

4. Щёлкните по Manage Device для перехода прямо в

интерфейс настройки GWN7630, или самостоятельно введите отображаемый IP-адрес в своём браузере. This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN763048V 0.5A GigE POE WiFi Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - “admin”, случайный пароль по умолчанию можно найти на наклейке на GWN7630). Примечание :

• Убедитесь, что GWN7630 не сопряжена уже с другой точкой доступа GWN7630 в качестве подчинённой, или с маршрутизатором серии GWN7000, в ином случае в интерфейс настройки нельзя будет войти.

• Если GWN7630 уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам.

• Ответственность клиента заключается в обеспечении соблюдения местных правил использования полосы частот, мощности передачи и т.д.
