MANUAL DE UTILIZADOR GWN7630 GRANDSTREAM

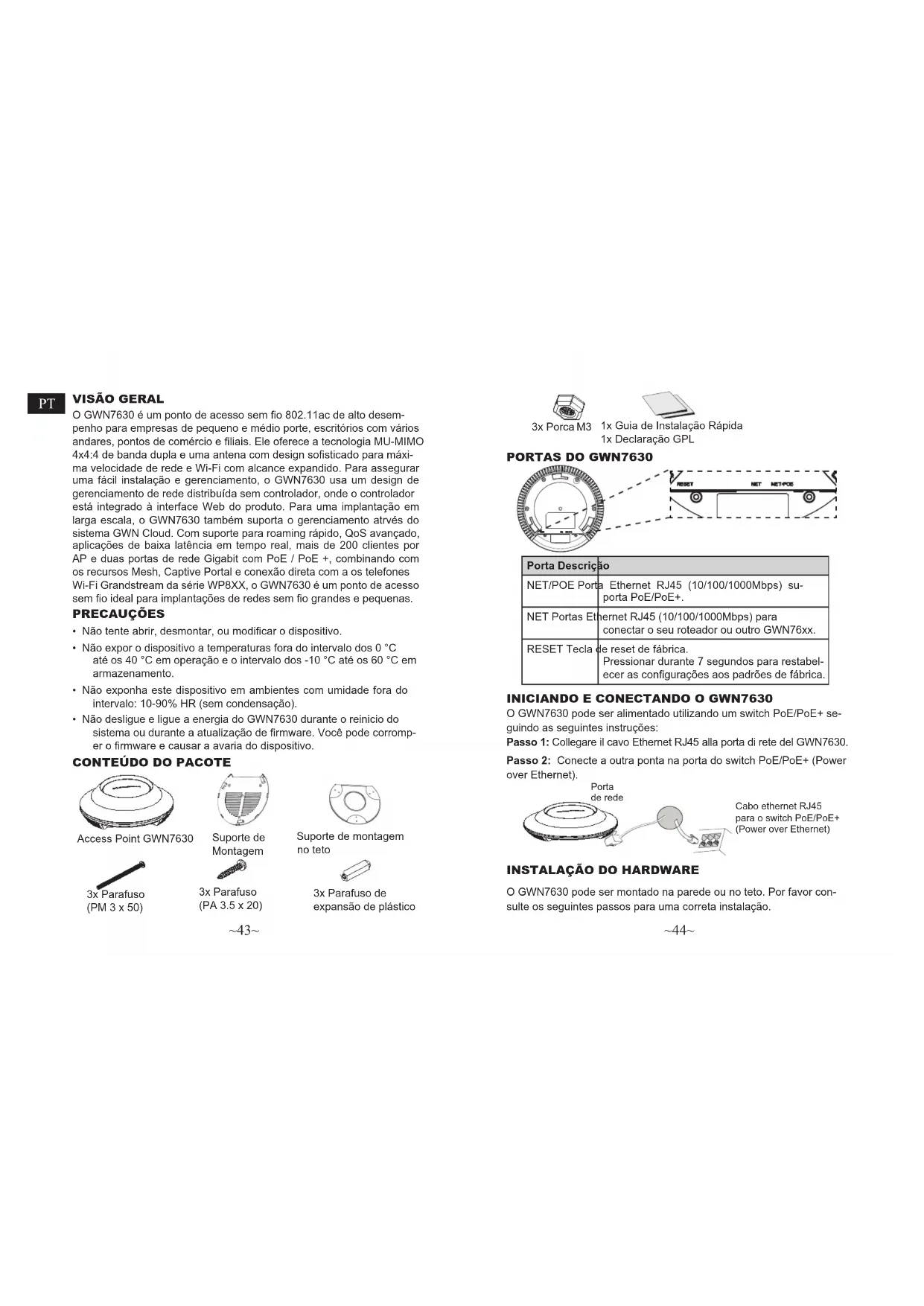

O GWN7630 é um ponto de acesso sem o 802.11ac de alto desem- penho para empresas de pequeno e médio porte, escritórios com vários andares, pontos de comércio e liais. Ele oferece a tecnologia MU-MIMO 4x4:4 de banda dupla e uma antena com design sosticado para máxi- ma velocidade de rede e Wi-Fi com alcance expandido. Para assegurar uma fácil instalação e gerenciamento, o GWN7630 usa um design de gerenciamento de rede distribuída sem controlador, onde o controlador está integrado à interface Web do produto. Para uma implantação em larga escala, o GWN7630 também suporta o gerenciamento atrvés do sistema GWN Cloud. Com suporte para roaming rápido, QoS avançado, aplicações de baixa latência em tempo real, mais de 200 clientes por AP e duas portas de rede Gigabit com PoE / PoE +, combinando com os recursos Mesh, Captive Portal e conexão direta com a os telefones Wi-Fi Grandstream da série WP8XX, o GWN7630 é um ponto de acesso sem o ideal para implantações de redes sem o grandes e pequenas. PRECAUÇÕES

• Não tente abrir, desmontar, ou modicar o dispositivo.

• Não expor o dispositivo a temperaturas fora do intervalo dos 0 °C até os 40 °C em operação e o intervalo dos -10 °C até os 60 °C em armazenamento.

• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).

• Não desligue e ligue a energia do GWN7630 durante o reinicio do sistema ou durante a atualização de rmware. Você pode corromp- er o rmware e causar a avaria do dispositivo. Access Point GWN7630 Suporte de Montagem Suporte de montagem no teto

3x Parafuso (PM 3 x 50) 3x Parafuso (PA 3.5 x 20) 3x Parafuso de expansão de plástico

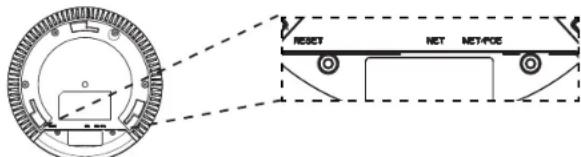

O GWN7630 pode ser alimentado utilizando um switch PoE/PoE+ se- guindo as seguintes instruções: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN7630. Passo 2: Conecte a outra ponta na porta do switch PoE/PoE+ (Power over Ethernet). Porta Descrição NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) su- porta PoE/PoE+. NET Portas Ethernet RJ45 (10/100/1000Mbps) para conectar o seu roteador ou outro GWN76xx. RESET Tecla de reset de fábrica. Pressionar durante 7 segundos para restabel- ecer as congurações aos padrões de fábrica. 1x Guia de Instalação Rápida 1x Declaração GPL 3x Porca M3 Porta de rede Cabo ethernet RJ45 para o switch PoE/PoE+ (Power over Ethernet)

INSTALAÇÃO DO HARDWARE

O GWN7630 pode ser montado na parede ou no teto. Por favor con- sulte os seguintes passos para uma correta instalação.~45~ ~46~ Montagem na Parede

1. Posicionar o suporte de montagem na ubicação desejada na

parede com a seta apontando para acima.

2. Utilize um lápis para marcar o lugar dos quatro furos da montagem

5. Utilize um lápis para marcar o lugar dos quatro furos da montagem

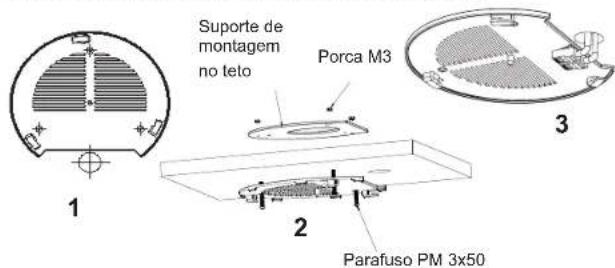

suporte de montagem à parede inserindo os parafusos nas buchas. Parede Parafuso (PA 3.5 x 20) Parafuso de expansão de plástico Montagem no Teto Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

lugar dos furos para os parafusos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).

3. Inserir os parafusos através do suporte de montagem.

Parafuso PM 3x50 Suporte de montagem no teto

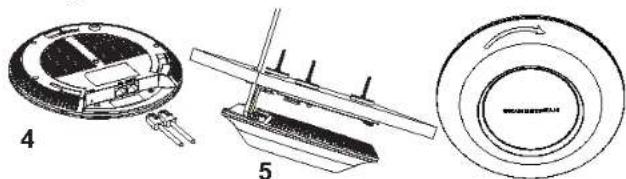

5. Alinhar a seta do GWN7630AP com a seta que esta no guia de

travamento do suporte de montagem e vericar que seu GWN está rmemente xado no suporte de montagem e conecte os cabos de alimentação e de rede.

6. Vire o GWN em sentido horário até encaixar no lugar e se encaixa

no guia de travamento.

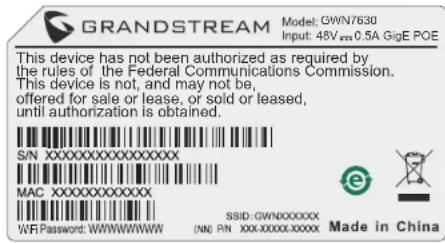

6~47~ ~48~ CONECTAR À REDE Wi-Fi PADRÃO DO GWN7630 O GWN7630 pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão. Depois de abrir a caixa do GWN7630 e conecta-lo à rede, o GWN7630 irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória. Aviso: A informação do SSID e senha padrão do GWN7630 estão impressos na etiqueta da MAC do dispositivo. Um computador conectado ao SSID do GWN7630, ou em a mesma rede que o GWN7630 pode descobrir e acessar à interface de conguração utilizando um dos métodos mencionados abaixo: Método 1: Descobrir o GWN7630 utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do

dispositivo, ou na embalagem.

2. A partir do computador conectado na mesma rede que o GWN7630,

coloque no seu navegador o endereço https://gwn_<mac>.local utilizando o endereço MAC do GWN7630. Exemplo: se um GWN7630 possui o endereço MAC 00:0B:82:8B:4E:28, esta unidade pode ser acessada colocando o endereço https:// gwn_000b828b4e28.local no seu navegador.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7630 co-

nectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à in-

terface de conguração do GWN7630, ou coloque manualmente no navegador o endereço IP exibido. This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN763048V 0.5A GigE POE WiFi Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é “admin” e a senha aleatória prede- terminada pode ser encontrada na etiqueta do GWN7630). Para o manual do usuário detalhado, faça o download desde: http://www.grandstream.com/our-products Nota :

• Conra que o GWN7630 não está emparelhado como escravo com outro Access point GWN7630, ou com algum Router da série GWN7000, caso contrario a interface de conguração não poderá ser acessada.

• Se o GWN7630 está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.

• É responsabilidade do cliente assegurar o cumprimento das regula- mentações locais para as bandas de freqüência, para a potência de transmissão e outras.
