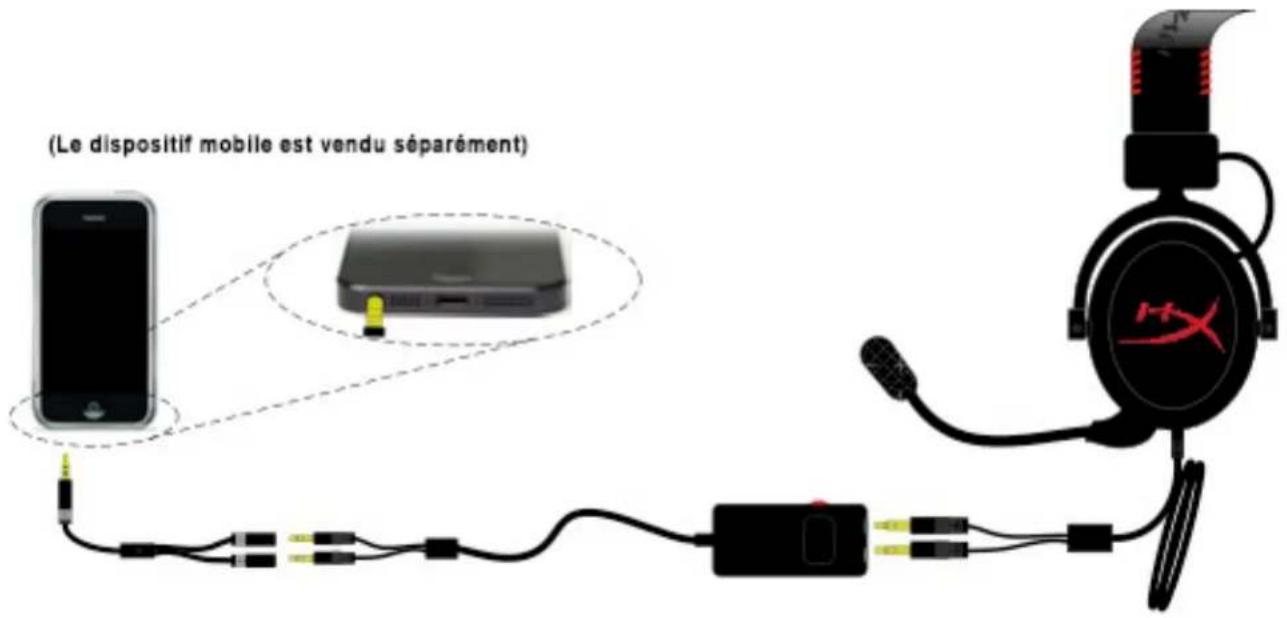

OneDokumenten-Nr. 480KHX-H3CL/WR.A03 HyperX Cloud Headset Seite 12 von 12 Benutzung mit Mobilgerät (Telefon oder Tablet) Um das HyperX Cloud Headset mit einem Mobilgerät zu verwenden, verbinde einfach das Y- Kabel mit dem 3,5-mm-Klinkenanschluss, wie unten in Abbildung 1.14 zu sehen. (HINWEIS: Die Position des Klinkenanschlusses kann sich je nach Modell Deines Mobilgeräts unterscheiden.) Die Gesprächs- und Musiklautstärke kannst Du mit dem roten Rad auf der linken Seite der Steuerbox anpassen. Abbildung – Verwendung mit Mobilgerät (Telefon oder Tablet) HyperX ist ein Unternehmensbereich der KingstonDocument No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 1 sur 12 Casque avec micro HyperX Cloud Références : KHX-H3CL/WR (noir) KHX-H3CLW (blanc)Document No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 2 sur 12 Introduction Optimisé pour le gaming professionnel, le casque avec micro HyperX Cloud est un dispositif de communication de haute qualité qui combine un son, un style et un confort exceptionnels. Outre son arceau en cuir rembourré très confortable et réglable, il se distingue par le design de ses écouteurs fermés, la reproduction avancée des basses et une fuite acoustique minimale. Le casque avec micro HyperX Cloud est compatible HiFi. Sa conception durable est adaptée aux environnements les plus exigeants et aux utilisations mobiles sur tablettes et smartphones. Le produit inclut :

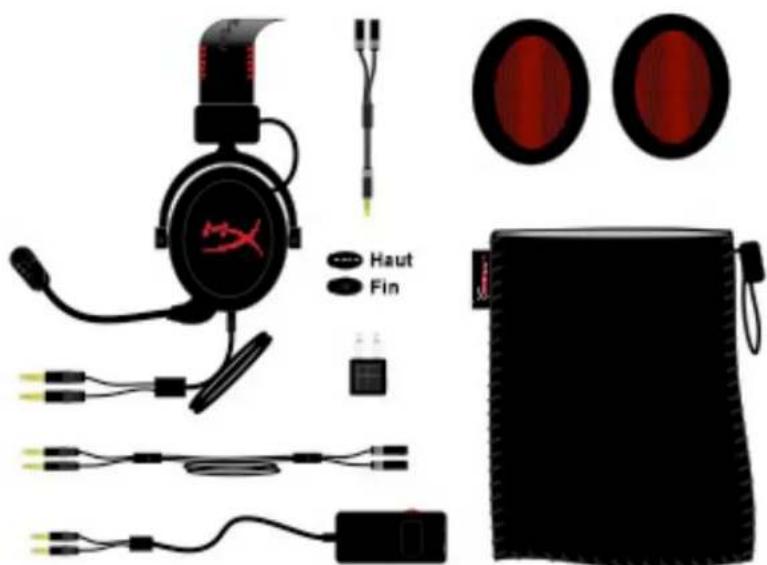

• 1 casque avec micro HyperX Cloud

• 1 microphone amovible (monté sur le casque dans la figure 1.1)

• 1 connecteur de microphone

• 1 paire de coussinets en velours (rechange

• 1 boîtier de commande avec un cordon de 100

• 1 cordon convertisseur audio (

• 1 adaptateur pour avion

• 1 sac en m aille Figure 1.1 – Contenu Fonctionnalités :

• Les transducteurs de 53 mm offrent une qualité Hi-Fi et un rendement audio suprême.

• Réponse en fréquence 15 - 25 KHz (écouteurs)

• Microphone amovible (facile et rapide à connecter/ déconnecter pour écouter de la musique)

• Fabrication en aluminium rigide, garantissant durabilité et stabilité

• Arceau en cuir rembourré ultra confortable et rembourrage en cuir sur les écouteurs

• Écouteurs fermés avec reproduction avancée des basses et fuite acoustique limitéeDocument No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 3 sur 12 Caractéristiques techniques :

• Type de transducteur : Dynamique 53 mm

• Principe d'utilisation : Fermé

• Réponse en fréquence : 15Hz-25KHz (écouteurs)

• Impédance nominale : 60 ohm par système

• Niveau de pression acoustique nominal (SPL) : 98+/-3dB

• Distorsion harmonique totale (THD) : < 2%

• Puissance fournie : 150mW

• Fixation acoustique sur l'oreille : Circumaurale

• Réduction de bruit ambiant : environ 20 dBA

• Pression de l'arceau : 5 N

• Poids du microphone et du câble : 350g

• Type et longueur du câble : iPhone 10 cm et rallonge 1 m + 2 m

• Connexion : Prise casque mini stéréo (3,5 mm)

• Type de transducteur microphone : Condensateur (électret arrière)

• Principe d'utilisation : Niveau de pression

• Diagramme polaire : Cardioïde

• Tension d'alimentation : 2V

• Consommation d'énergie : 0,5 mA max.

• Impédance nominale : ≤2,2 Kohm +/- 30%

• Tension de circuit ouvert à f = 1 kHz 20 mV / Pa

• Réponse en fréquence : 100 - 12 000 Hz (microphone)

• Distorsion harmonique totale (THD) : 2% à f = 1 kHz

• Niveau de pression acoustique max. (SPL) : SPL 105dB (THD ≤ 1,0% à 1KHz)

• Sortie microphone : -39+/-3dB

• Longueur de tige micro : 150 mm (col de cygne inclus)

• Diamètre de la capsule : 6 mmDocument No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 4 sur 12 Présentation

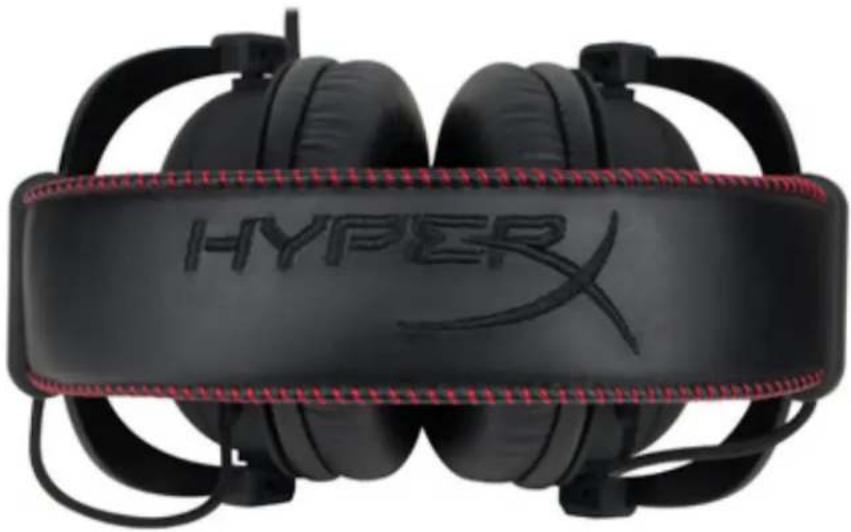

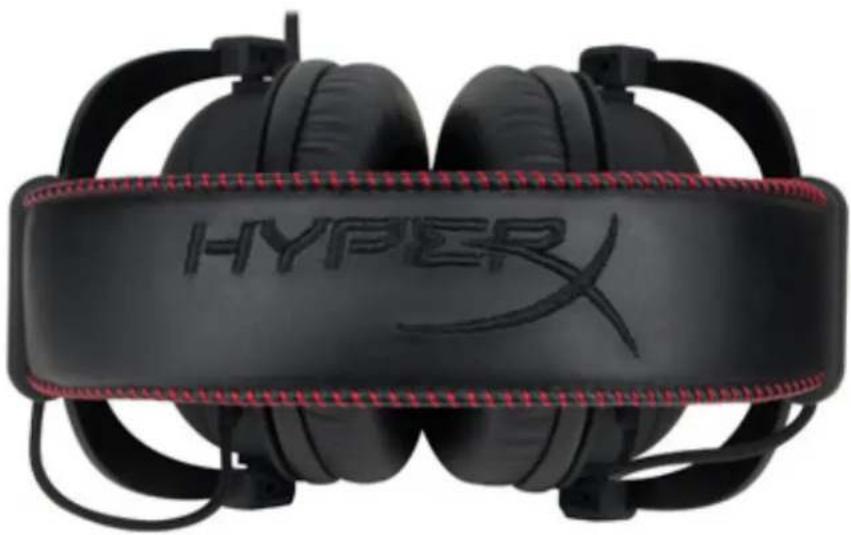

J K L A. Arceau en cuir avec logo HyperX B. Tige de réglage de l'arceau en aluminium C. Cordon connecté (100 cm) avec jacks d'entrée 3,5 mm (lettre E) D. Microphone amovible avec tige réglable et condensateur E. Jacks d'entrée audio 3,5 mm montés sur le cordon de casque (1 mètre) F. Paire de coussinets d'écouteurs de rechange G. Cordon d'extension de 2 mètres H. Cordon de boîtier de commande avec jacks audio 3,5 mm (lettre E)

I. Boîtier de commande avec boutons

multi-fonction et volume. Le bouton multi-fonction peut servir à : a. Répondre ou raccrocher un appel téléphonique sur un dispositi

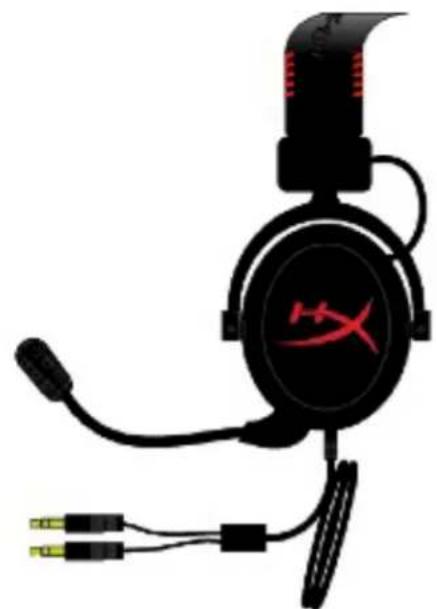

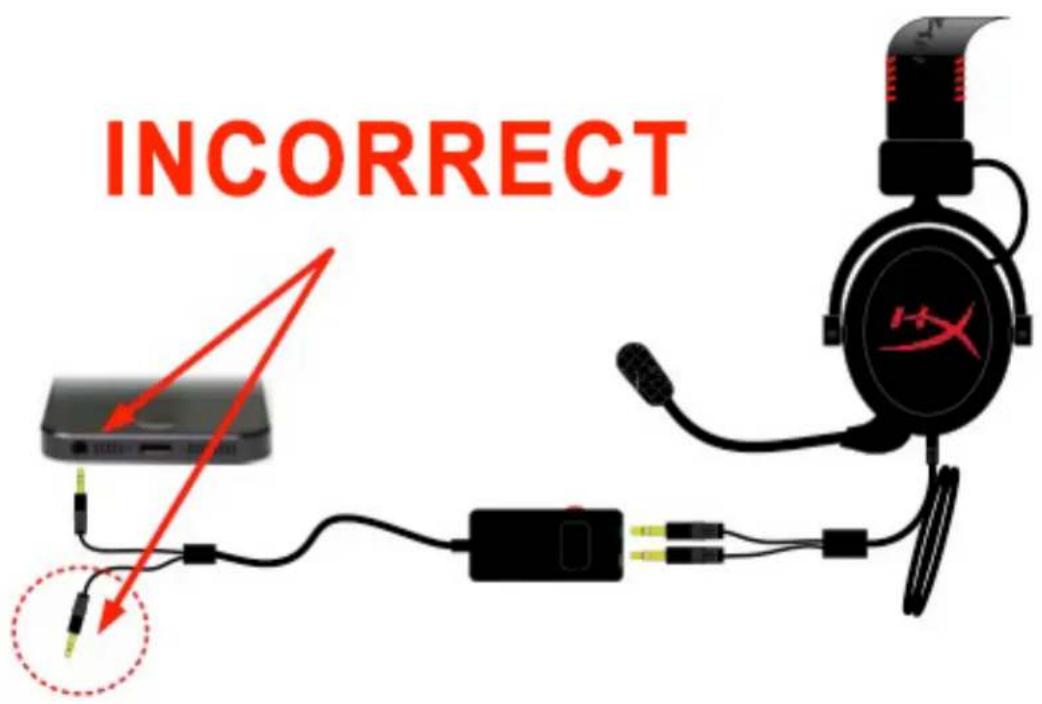

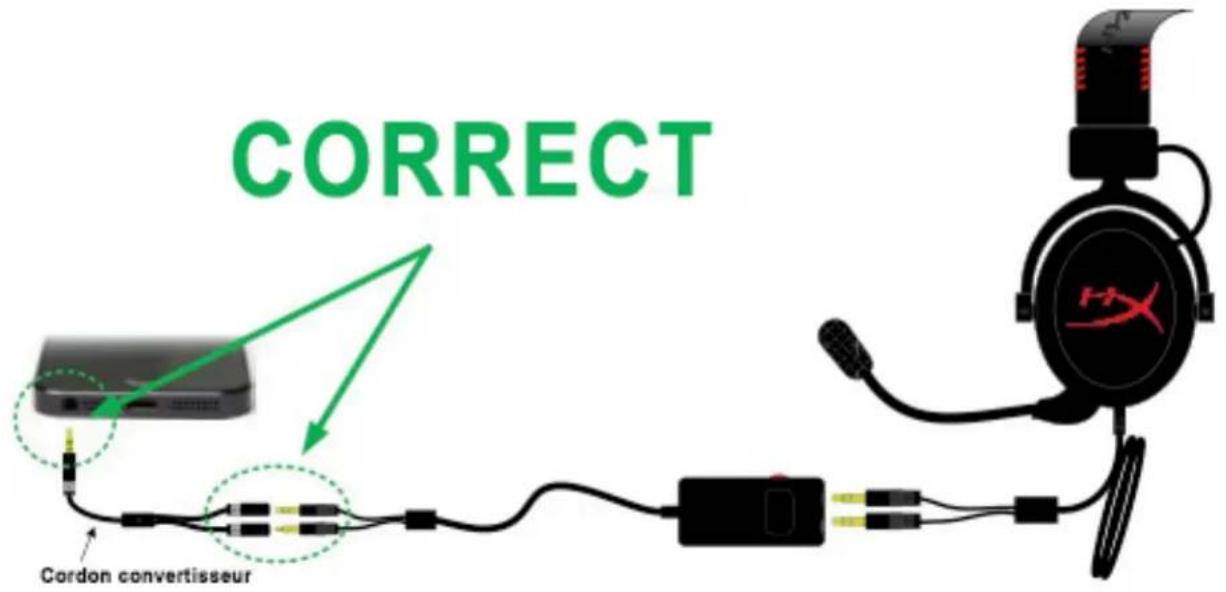

mobile b. Mettre en pause la musique sur un dispositif mobile J. Co rdon convertisseur audio avec jack audio 3,5 mm K. Connecte ur du microphone (inséré sur le casque par défaut), pour brancher le microphone (lettre D) sur le casque HyperX L. Adaptateur pour avion avec jacks audio 3,5 mm et jack convertisseurDocument No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 5 sur 12 Utilisation (Correcte ou Incorrecte) Lorsque vous connectez votre casque avec micro HyperX Cloud à un dispositif doté d'un seul jack audio 3,5mm, vous DEVEZ utiliser le cordon convertisseur (en forme de “Y”) pour que chaque connecteur de votre casque soit correctement branché. Ne laissez jamais un jack audio non branché, comme dans la configuration “INCORRECTE” ci-dessous.Document No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 6 sur 12 Utilisation (Connexion directe) Connectez directement votre casque à votre ordinateur (ou autre dispositif) équipé d'un jack audio et d'un jack microphone. Le jack du casque (avec les rayures vertes) se branche sur le port identifié par la couleur verte ou le symbole du casque . Le jack du microphone (rayures roses) doit être inséré dans le port identifié par la couleur rose ou un symbole de microphone . (Option : Le cordon d'extension fourni (lettre G page 4) peut aussi servir à prolonger le cordon du casque, comme indiqué dans la Figure 1.3.)Document No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 7 sur 12 Utilisation (avec le boîtier de commande) Connectez votre casque au boîtier de commande équipé d'un jack audio et d'un jack microphone. Branchez le jack du casque (rayures vertes) sur le port vert du boîtier de commande et le jack du microphone (rayures roses) sur le port rose du boîtier de commande. Branchez les jacks audio 3,5 mm du cordon du boîtier de commande à votre ordinateur (ou autre dispositif de reproduction équipé des deux jacks de microphone et de casque). (Option : Le cordon d'extension fourni (lettre G page 4) peut aussi servir à prolonger le cordon du casque et du boîtier de commande). Figure 1.4 – Cordon d'extension (optionnel) Figure 1.5 – Utilisation du boîtier de commandeDocument No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 8 sur 12 Utilisation (avec le boîtier de commande et le cordon convertisseur) Pour connecter le casque à un dispositif mobile (téléphone ou tablette) ou à un ordinateur portable équipé d'un seul jack audio, habituellement identifié par le symbole du casque : Branchez le cordon convertisseur audio (lettre J page 4) au boîtier de commande. Il convertit les jacks microphone et casque en un seul jack audio 3,5 mm comme indiqué à la Figure 1.8. Figure 1.6 – Cordon convertisseur audio (Option : Le cordon d'extension fourni (lettre G page 4) peut aussi servir à prolonger le cordon du casque et du boîtier de commande). Figure 1.7 – Cordon d'extension (optionnel) Figure 1.8 – Utilisation du cordon convertisseur audioDocument No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 9 sur 12 Si vous souhaitez brancher votre casque à une prise audio dans un avion (habituellement située dans l'accoudoir du siège) comme indiqué à la Figure 1.9, connectez le cordon convertisseur audio à l'adaptateur pour avion (fourni avec le casque – lettre L page 4) et branchez l'adaptateur pour avion à la prise audio jack de votre accoudoir. Figure 1.9 – Jacks d'entrée d'un accoudoir de siège d'avion (Option : Le cordon d'extension fourni (lettre G page 4) peut aussi servir à prolonger le cordon du casque et du boîtier de commande). Figure 1.10 – Cordon d'extension (optionnel) Figure 1.11 – Utilisation du jack dans un avion Utilisation (avec l'adaptateur pour avion)Document No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 10 sur 12 Pour une utilisation optimale avec une PlayStation

), connectez votre casque HyperX Cloud sur la console PS4 et suivez les étapes ci-dessous :

1. Allumez votre console de jeu PS4

2. Allez au menu Paramètres et sélectionnez-le.

3. Sélectionnez dans le menu l'option Dispositifs.

4. Faites défiler pour atteindre l'option Dispositifs audio et sélectionnez-la.

5. Choisissez Sortie casque et sélectionnez Tout Audio.

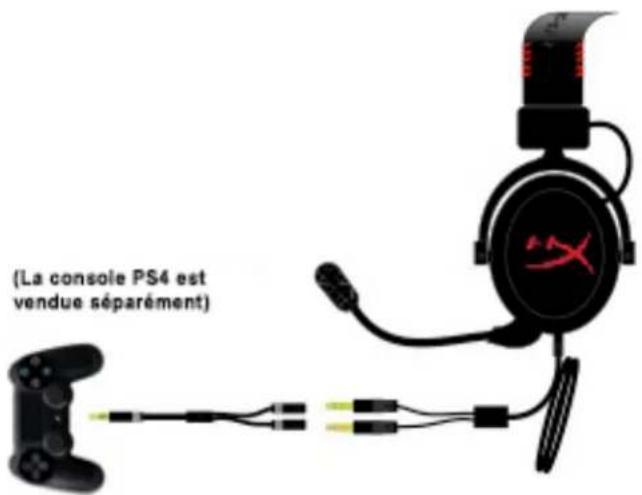

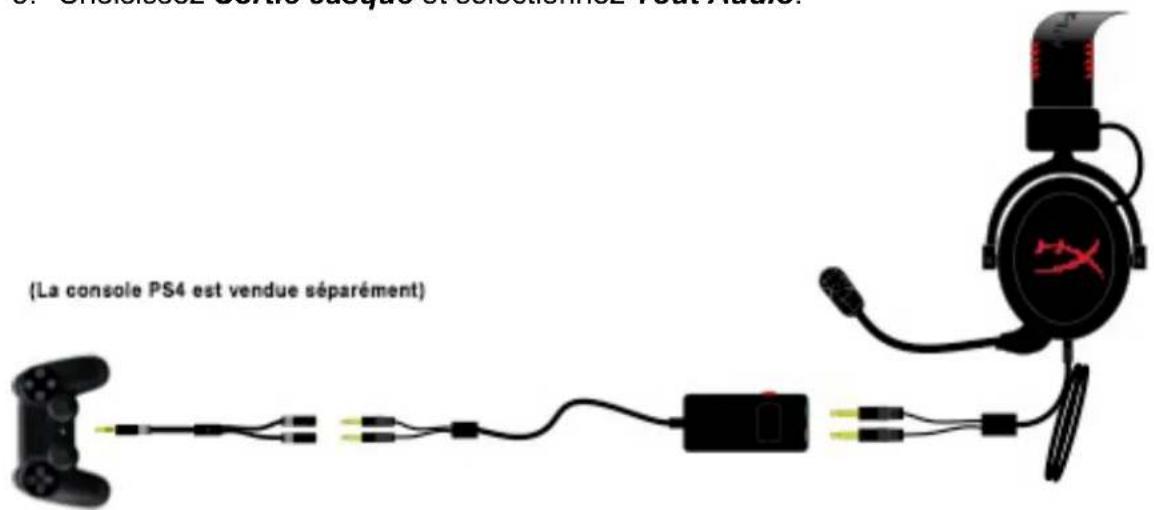

Figure 1.12a – Utilisation avec une PS4

Lorsque l'utilisateur de la PS4 choisit de connecter le casque sur la console PS4 sans utiliser le boîtier de commande du volume (indiqué à la Figure 1.12b), le niveau du volume/ audio est contrôlé à partir du jeu en cours. Figure 1.12b – Utilisation avec une PS4

Utilisation (PlayStation® 4)Document No. 480KHX-H3CL/WR.A03 Casque avec micro HyperX Cloud Page 11 sur 12 Utilisation (Xbox

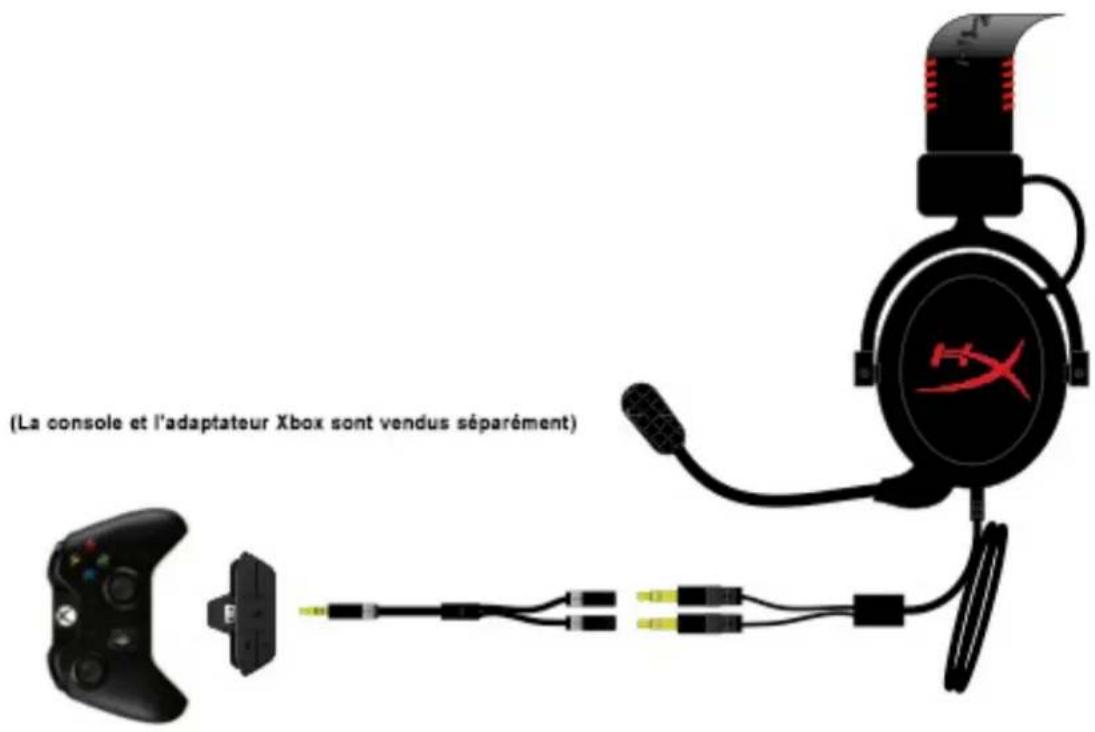

One) Pour utiliser le casque HyperX Cloud avec une Xbox

One, vous devez brancher l'adaptateur Xbox One (vendu séparément) qui se connecte sur la console Xbox

One (image ci-dessous). Comme cet adaptateur est doté de commandes de volume intégrées, vous pouvez débrancher le boîtier de commande fourni avec votre HyperX Cloud et brancher directement le câble convertisseur en “Y” (comme indiqué dans la Figure 1.13). Figure 1.13 – Utilisation avec une Xbox
