HyperX CloudX - 头盔 KINGSTON - 免费用户手册

用户手册 HyperX CloudX KINGSTON

• 最大 SPL : 105dB SPL (THD ≤ 1.0% at 1KHz)

- マイク出力：-39+/-3dB

- 寸法：6*5mm

使用方法 (PlayStation® 4)

使用方法 (Xbox ^® One)

产品型号: KHX-H3CL/WR (黑)

KHX-H3CLW（白）

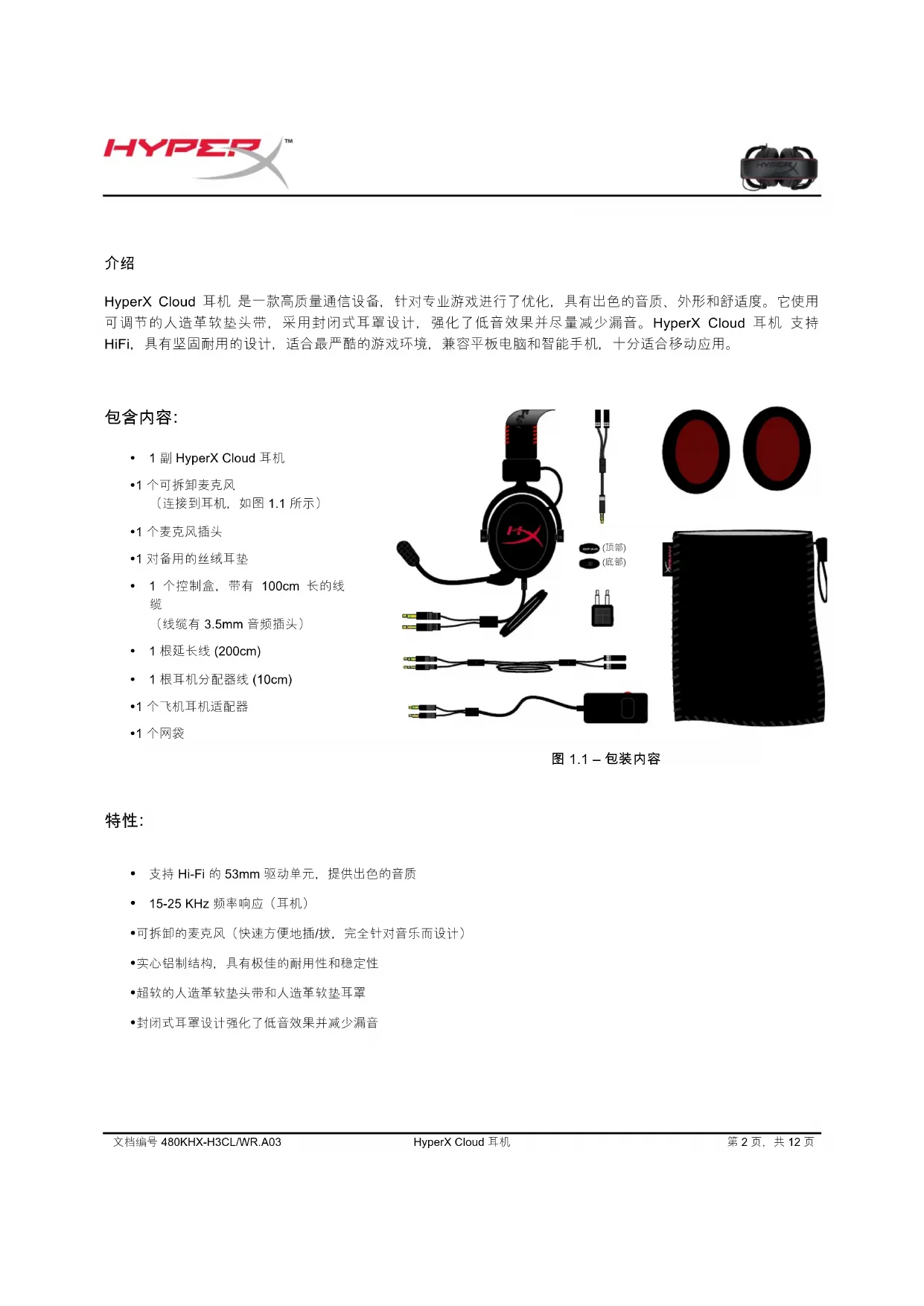

介绍

HyperX Cloud 耳机是一款高质量通信设备，针对专业游戏进行了优化，具有出色的音质、外形和舒适度。它使用可调节的人造革软垫头带，采用封闭式耳罩设计，强化了低音效果并尽量减少漏音。HyperX Cloud 耳机 支持 HiFi，具有坚固耐用的设计，适合最严酷的游戏环境，兼容平板电脑和智能手机，十分适合移动应用。

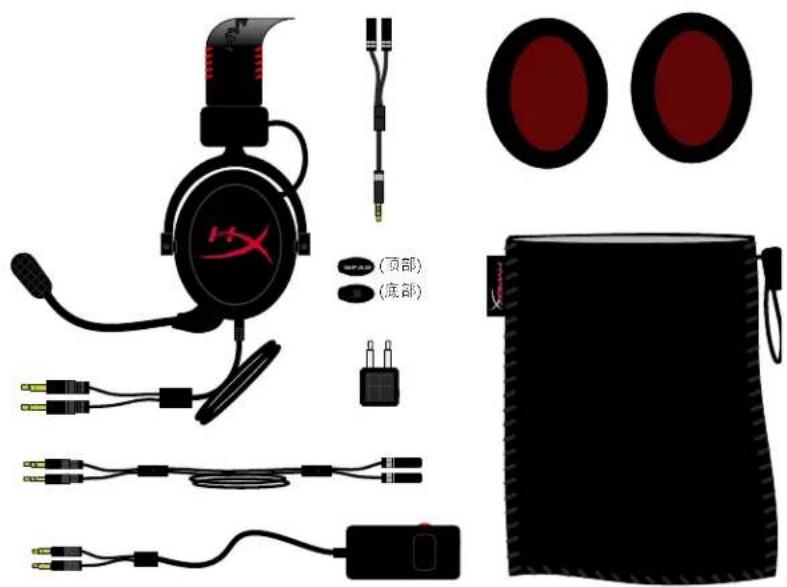

包含内容:

• 1 副 HyperX Cloud 耳机
• 1个可拆卸麦克风 (连接到耳机，如图1.1所示)
• 1个麦克风插头
• 1 对备用的丝绒耳垫
• 1个控制盒，带有 100cm 长的线缆（线缆有3.5mm音频插头）
• 1 根延长线 (200cm)
• 1 根耳机分配器线 (10cm)
• 1 个飞机耳机适配器
• 1个网袋

• 支持 Hi-Fi 的 53mm 驱动单元，提供出色的音质
  • 15-25 KHz 频率响应（耳机）
• 可拆卸的麦克风（快速方便地插/拔，完全针对音乐而设计）
• 实心铝制结构，具有极佳的耐用性和稳定性
• 超软的人造革软垫头带和人造革软垫耳罩
• 封闭式耳罩设计强化了低音效果并减少漏音

技术规格：

• 传感器类型：动态 53mm
• 工作原理：封闭式
• 频率响应：15Hz-25KHz（耳机）
• 标称阻抗：每套系统 60 ohm

- 标称 SPL: 98+/-3dB

•T.H.D: < 2%

- 功率处理能力：150mW

- 耳朵的声耦合方式：罩耳式

- 环境噪音衰减：大约 20 dBA

- 头带压力：5N

•带麦克风和线缆的重量：350g

• 线缆长度和类型：1m + 2m 延长线，以及 10cm iPhone 数据线

- 连接：迷你立体声插头 (3.5MM)

- 麦克风传感器类型：冷凝器（背极）

- 工作原理：压力梯度

- 极性模式：心形

- 电源：AB 供电

- 电源电压：2V

- 电流消耗: 最大 0.5 mA

• 标称阻抗: ≤2.2 k ohm +/- 30%

•f = 1 kHz 20 mV / Pa 时的开路电压

- 频率响应：100 - 12,000 Hz（麦克风）

T.H.D:f = 1 kHz 时为 2%
• 最大 SPL: 105dB SPL (1KHz 时 THD≤1.0%)

- 麦克风输出：-39+/-3dB

- 尺寸：6*5mm

- 麦克活动架长度：150mm（包括鹅颈管）

- 密封容器直径：6mm

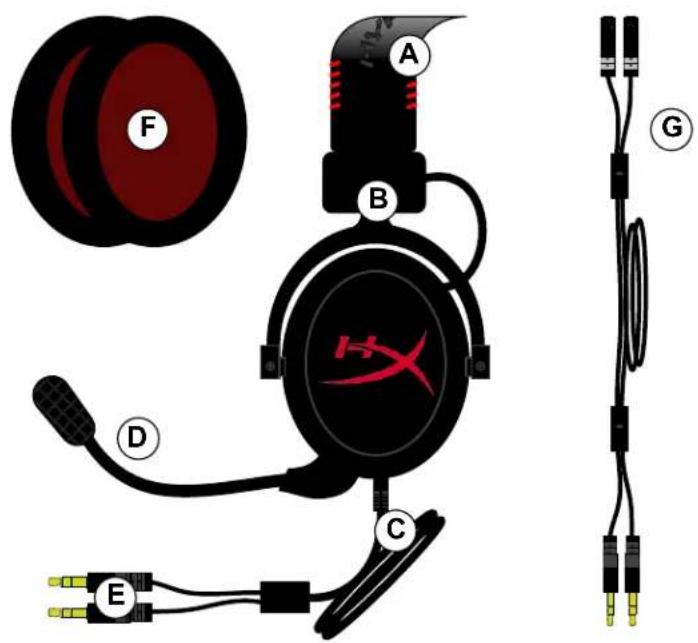

概述

A. 人造革头带，带有 HyperX 徽标

B. 铝臂，连接可调节头带

C. 连接线（长1米），带3.5mm输入插头（字母E）

D. 可拆卸麦克风，带可调节臂和冷凝器

E. 3.5mm 音频输入插头，连接到 1 米长的耳机线上

F. 附赠的一副耳垫

G. 2 米长的延长线

H. 控制盒线缆，带 3.5mm 音频插头和控制盒（字母 I）

1. 控制盒，带多功能按钮和音量控制。多功能按钮可用于：

a. 接听或挂断移动设备的来电

b. 在移动设备上听音乐时可以暂停

J. 耳机分配器线，带 3.5mm 音频插头

K. 麦克风插头（默认连接到耳机），麦克风（字母 D）通过其连接到 HyperX 耳机

L. 飞机适配器，带 3.5mm 音频插头和输入转换器插头

使用方法（正确方法与错误方法）

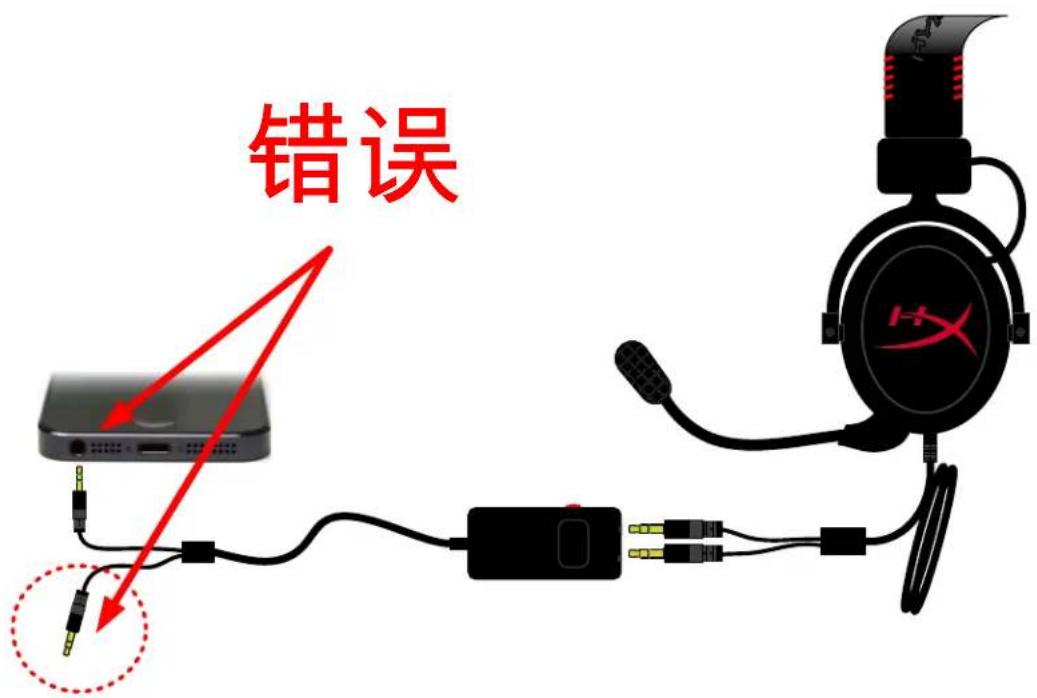

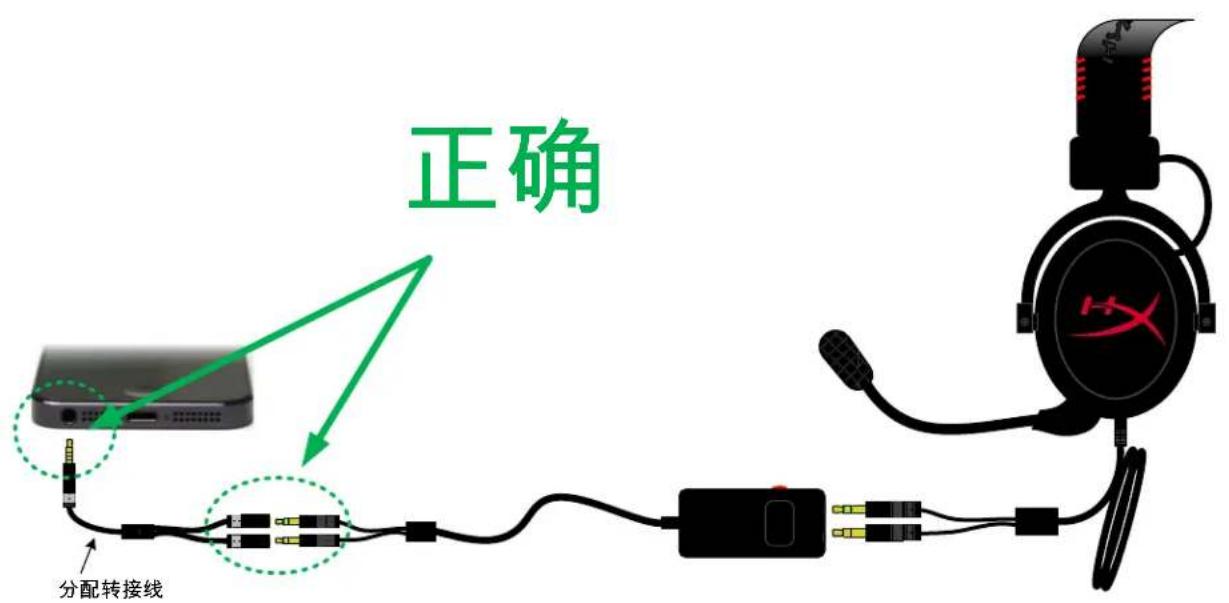

连接 HyperX Cloud 耳机至带有单个 3.5 毫米音频插孔的设备时，请务必使用分配转接线（“Y 形”线缆），确保每个插头都正确连接并插紧。请勿漏插音频插头，见下图所示的“错误”接法。

正确 分配转接线

错误

使用（直接连接）

直接将耳机连接到带有耳机插孔和麦克风插孔的电脑（或其他设备）。将有绿色条纹的耳机插头插入带有绿色输入或耳机符号的插孔，将有粉色条纹的麦克风插头插入带有粉色输入或麦克风符号的插孔。（可选：随附的延长线（第4页的字母G）也可用于增加现有耳机线的长度，如图1.3所示。）

图 1.2 - 直接连接（不使用延长线）

1.2 - 直接连接（不使用延长线）

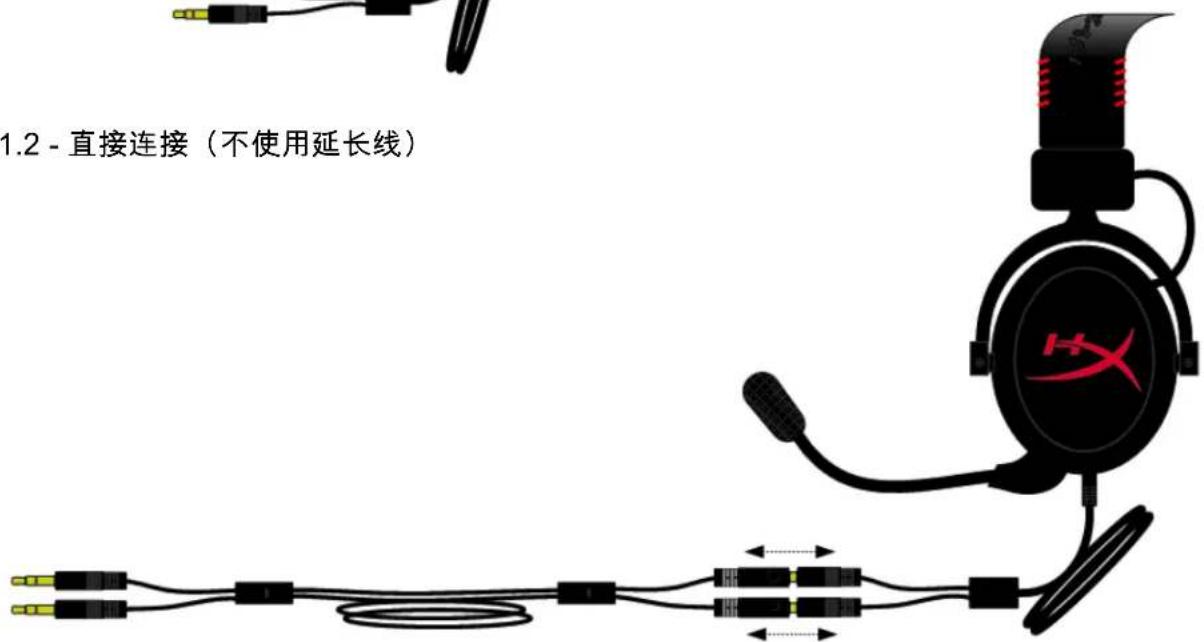

图1.3-直接连接（使用2米延长线）

使用（带控制盒）

将耳机连接到带有耳机插头和麦克风插头的控制盒上。将耳机插头（绿色条纹）插入控制盒上的绿色输入插孔，将麦克风插头（粉色条纹）插入控制盒上的粉色输入插孔。随后使用线缆末端的3.5mm音频插头将控制盒线缆连接到您的电脑（或其他带有麦克风和耳机双插头的输出设备）。

(可选：随附的延长线（第4页的字母G）也可用于增加现有耳机线和控制盒的长度。)

如果您准备将耳机连接到只有一个标有耳机或麦克风符号的音频插孔的笔记本电脑或移动设备（手机或平板电脑）：

将控制盒连接到耳机分配器线（第 4 页的字母 J。）这可以将单独的麦克风和耳机插头转换为一个 3.5mm 音频插头，如图 1.8 所示。

(可选：随附的延长线（第4页的字母G）也可用于增加现有耳机线和控制盒的长度。)

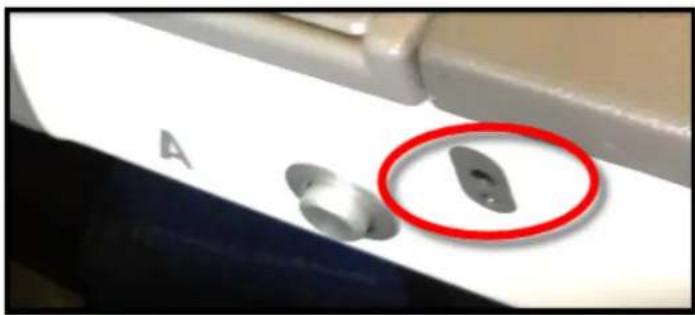

如果您准备将耳机连接到飞机插孔（一般位于座椅扶手处），如图 1.9 所示，请将耳机分配器线连接到耳机随附的飞机适配器（第 4 页的字母 L），然后将飞机适配器插入座椅扶手上的音频插孔。

(可选：随附的延长线（第4页的字母G）也可用于增加现有耳机线和控制盒的长度。)

使用方法 (PlayStation® 4)

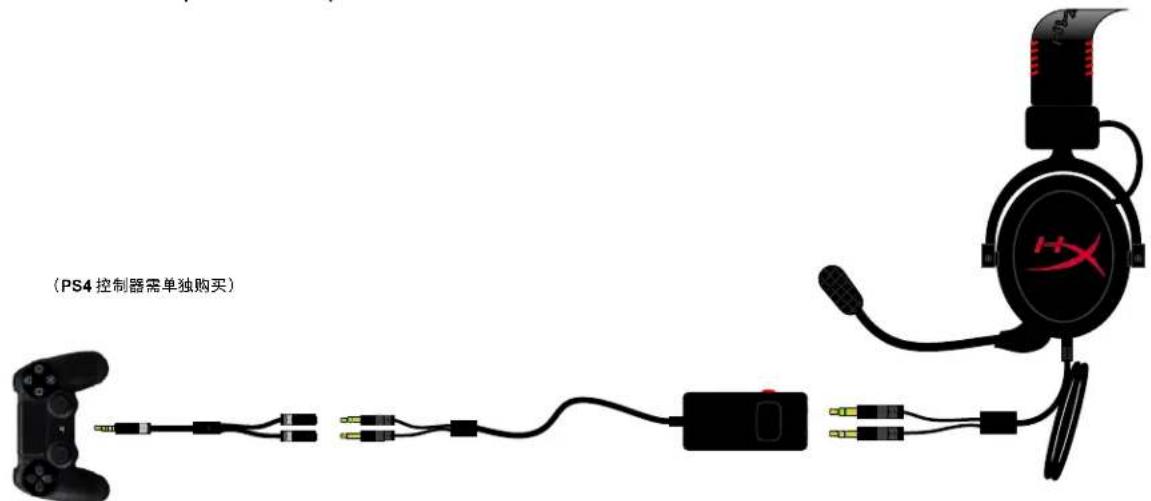

要最好地搭配 PlayStation® 4 (PS4®) 使用，请连接 HyperX Cloud 耳机至 PS4 游戏控制器，并按照以下步骤操作：

1. 打开 PS4 ^® 游戏机。
2. 导航至 “Settings Menu” （设置菜单）并选中。
3. 突出显示 “Devices” （设备）菜单选项并选中。
4. 向下滚动到 “Audio Devices” （音频设备）并选中。
5. 选择 “Output to Headphones” （输出到耳机）并选择 “All Audio” （所有音频）。

(PS4 控制器需单独购买)

图 1.12a - 用于 PS4 ^®

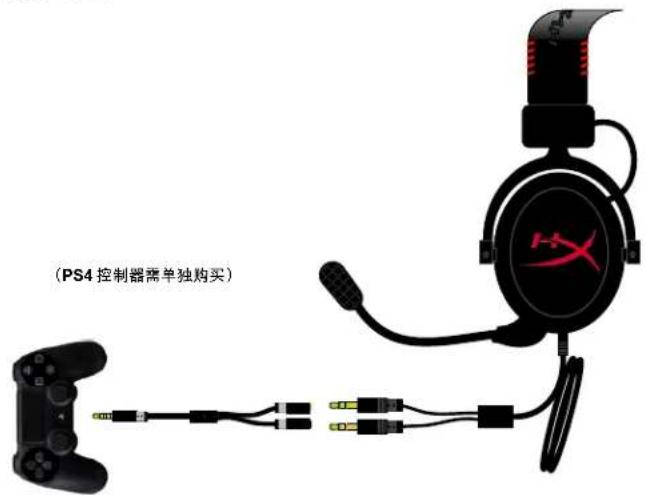

若 PS4 用户不使用音量控制线控（如图 1.12b 所示），连接耳机至 PS4 游戏控制器，则需在游戏中控制音量。

(PS4 控制器需单独购买)

图 1.12b - 用于 PS4 ^®

使用方法 (Xbox ^® One)

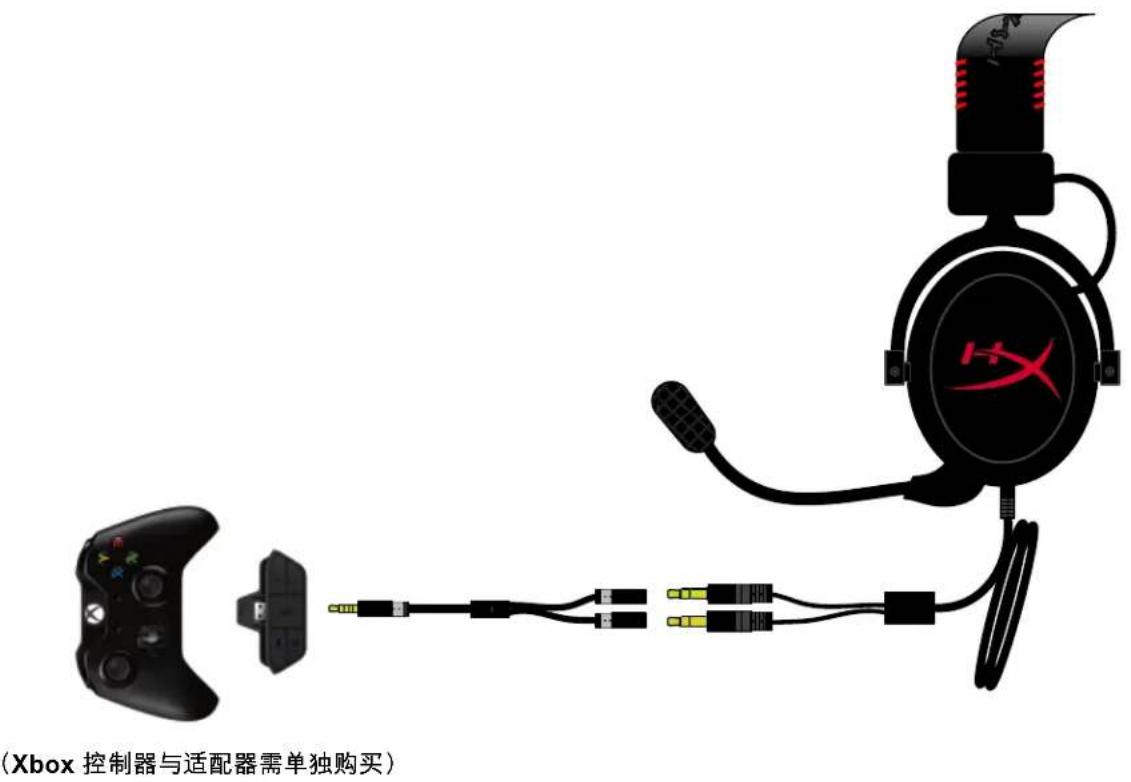

要配合 Xbox® One 使用 HyperX Cloud 耳机，只需将 Xbox One 转接头（需单独购买）插入 Xbox® One 控制器（如下图所示）。此款转接头内置音量控制装置，使用时可取下 HyperX Cloud 耳机自带线控，直接连接 “Y 形” 线控，如图 1.13 所示。

(Xbox 控制器与适配器需单独购买)

图 1.13a - 用于 Xbox ^® One

用于移动设备（手机或平板电脑）

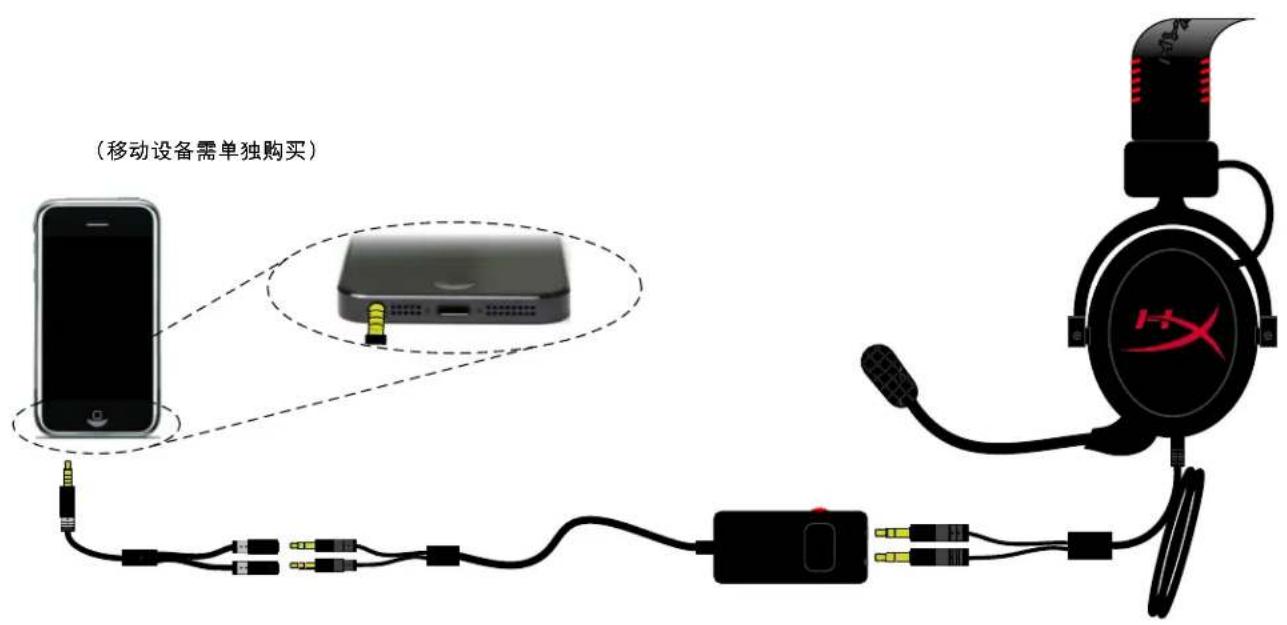

配合移动设备使用 HyperX Cloud 耳机时，只需将 “Y 形” 线缆插入 3.5 毫米音频插孔，如图 1.14 所示。（注意：音频插孔的位置因移动设备的型号和/或品牌而异。线控左侧的红色旋钮可用于调节通话或播放音乐的音量。

(移动设备需单独购买)

图 1.14 - 用于移动设备（手机或平板电脑）

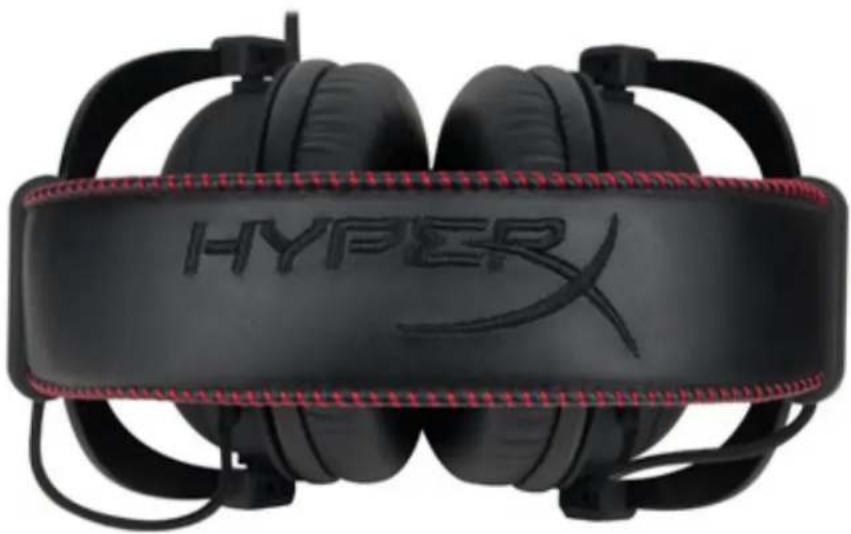

HyperX Cloud 耳機

產品型號： KHX-H3CL/WR (黑) KHX-H3CLW (白)

介紹

HyperX Cloud 耳機 專為遊戲調校，是一款高品質通訊裝置，融合卓越音效、風格和舒適度。這款耳機使用可調整、柔軟皮墊的頭帶，採用封閉式耳罩設計，可強化重低音和大幅減少聲音外漏。HyperX Cloud 耳機 具備 HiFi 音質，其堅固耐用的設計非常適合最嚴苛的遊戲環境，而且能與平板電腦和智慧型手機相容，方便行動使用。

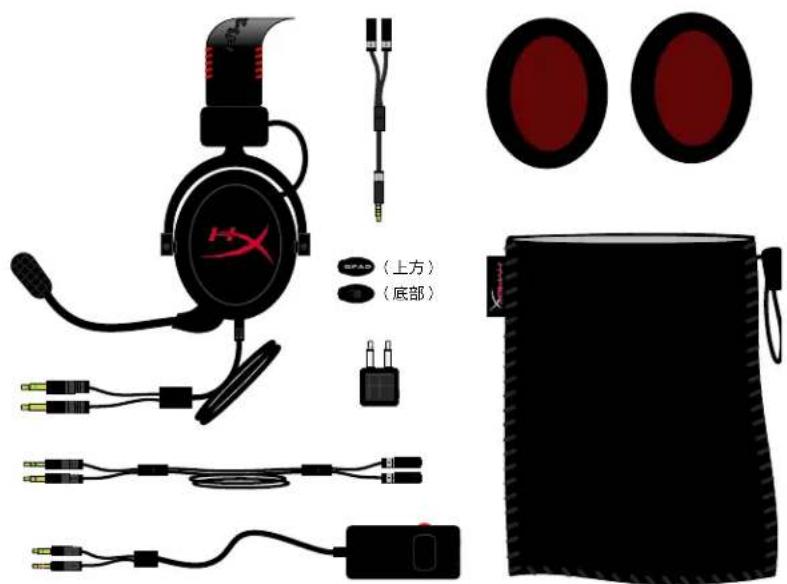

產品包裝內含：

• 1 個 HyperX Cloud 耳機
•1 個可拆式麥克風 (連接至耳機，如圖 1.1)
- 1 個麥克風插孔
- 1 組備用的絲絨耳罩墊
• 1 個音量控制器和 100 公分的導線 (3.5mm 音源接頭)
• 1 條延長線 (200 公分)
• 1 條耳機分接線 (10 公分)
- 1 個飛機專用耳機轉接頭
- 1 個網狀收納袋

• 53mm 驅動單體，傳遞 Hi-Fi 完美音質
  • 15-25 KHz 頻率響應 (耳機)
• 可拆式麥克風 (安裝簡便，拆卸容易)
• 堅固的鋁質結構，兼具耐用性和穩定性
• 超柔軟皮墊頭帶和皮質耳墊
• 封閉式耳機可以加強重低音並減少聲音外漏

技術規格：

- 傳感器類型：動態 53mm

- 作業原理：封閉式

• 頻率響應：15Hz-25KHz (耳機)

- 阻抗：60 ohm

• 聲壓 SPL : 98+/-3dB

•總諧波失真：<2%

- 承受功率：150mW

- 型式：全罩式

- 阻絕環境噪音：大約 20 dBA

- 頭帶壓力：5 N

·麥克風及導線重量：350g

• 導線長度及類型：1 公尺 + 2 公尺延長線 + 10 公分 iPhone

•插頭：迷你立體聲接頭 (3.5MM)

- 麥克風傳感器類型：背極式電容型

·作業原理：壓力梯度

- 指向性：心型

- 電源：AB 電源

- 電壓：2V

- 耗電量：最高 0.5 mA

- 阻抗：≤2.2 k ohm +/- 30%

• 頻率響應：100 - 12,000 Hz (麥克風)

•總諧波失真：2% (f = 1 kHz)

• 最大聲壓 SPL : 105dB SPL (在 1KHz 時, THD ≤ 1.0%)

- 輸出感度：-39+/-3dB

- 尺寸：6*5mm

- 麥克風桿長度：150MM (包含鵝頸型桿部)

• 裏部直徑：6mm

概覽

A. 皮質頭帶，含有 HyperX 標誌
B. 鋁質伸縮臂，以調整頭帶
C. 耳機纜線長 1 公尺，含 3.5mm 接頭
D. 可拆式麥克風，可隨意調整使用角度
E. 3.5mm 音源接頭
F. 額外一組耳墊
G. 2 公尺長的延長線
H. 音量控制器導線，含 3.5mm 接頭

I. 音量控制器，附有多功能按鈕和音量控制。多功能按鈕可用於：

a. 從行動裝置接聽或掛斷通話
b. 在行動裝置上聽音樂時，暫停歌曲播放

J. 耳機分接線，含 3.5mm 接頭
K. 麥克風插孔蓋 (附在耳機上), 麥克風 (字母 D) 由此連接至 HyperX 耳機
L. 飛機專用轉接頭，含 3.5mm 雙公單音接頭對 3.5mm 單母立體聲接頭

使用方式（正確與錯誤）

當您要把 HyperX Cloud 耳機連接到具有單個 3.5mm 音源插孔的裝置時，您必須使用分接線（或稱 "Y" 型纜線），以確保各插孔已連接妥當且牢固。請務必確實連接每一個音源插孔，切勿如以下的「錯誤」圖所示，忽視未連接的插孔。

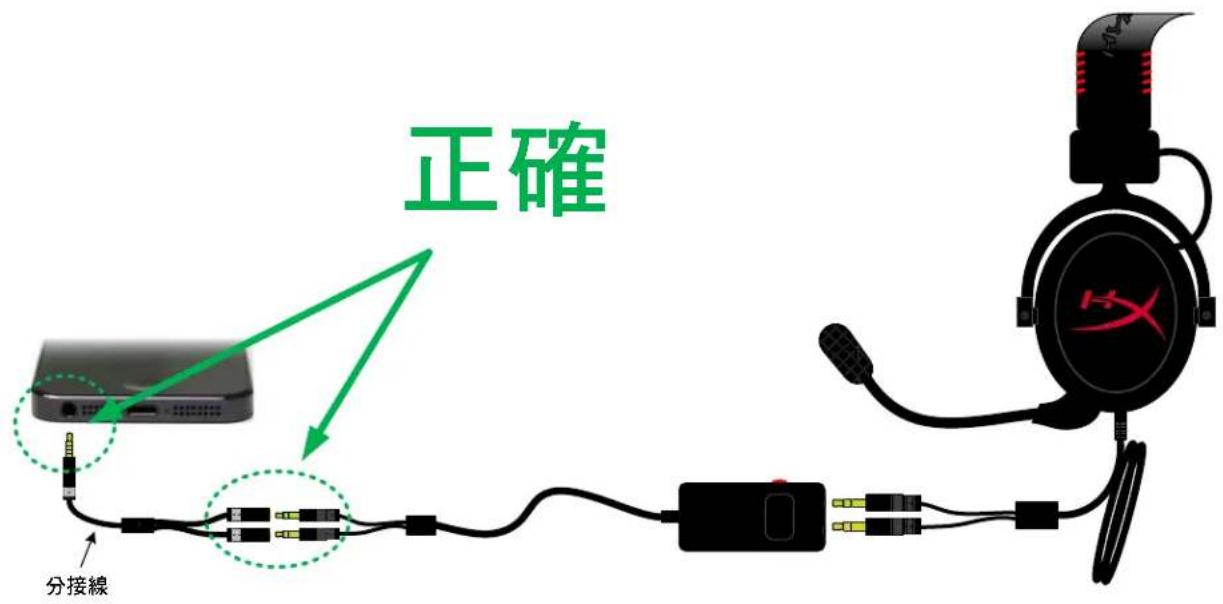

正確 分接線

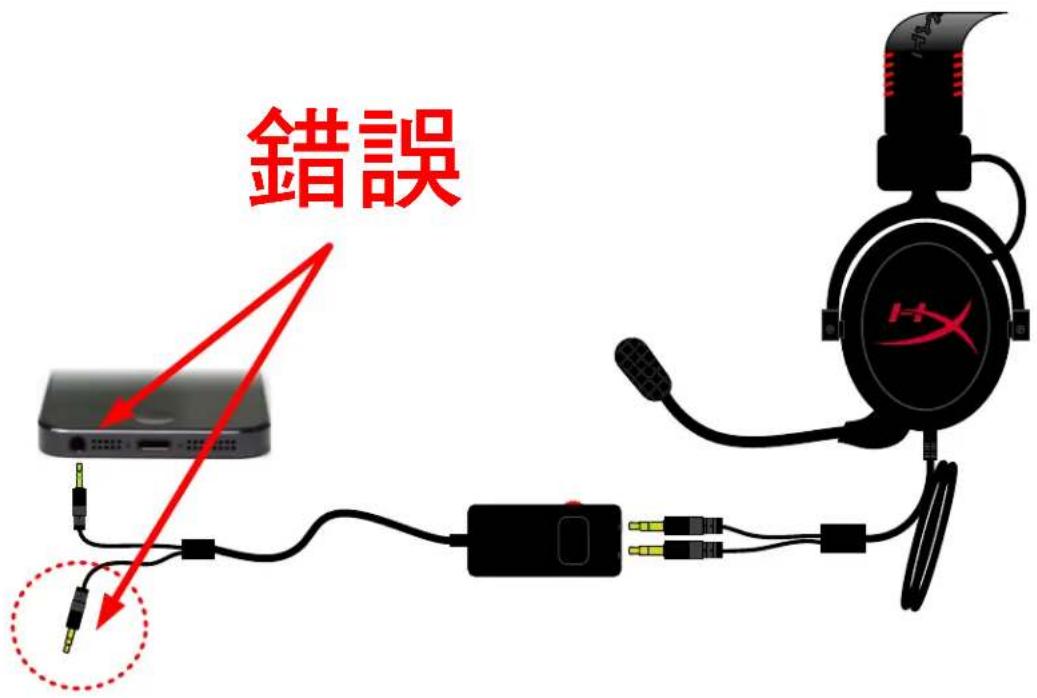

錯誤

使用方式 (直接连接)

直接將耳機連接到同時具有耳機插孔和麥克風插孔的電腦（或其他裝置）。將有綠色環的耳機接頭插入以綠色或耳機符號標示的連接埠，並將有粉紅色環的麥克風接頭插入以粉紅色或麥克風符號標示的連接埠。(選用：隨附的延長線(第4頁的字母G)可用於增加現有耳機線的長度，如圖1.3所示。)

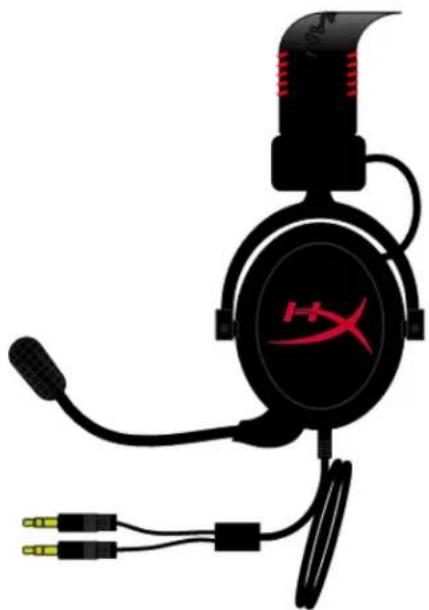

1.2—直接連接（無延長線）

圖 1.3-直接連接（含 2 公尺延長線）

使用方式（搭配音量控制器）

直接將耳機連接到同時具有耳機插孔和麥克風插孔的控制器。將耳機接頭（綠色環）插入控制器的綠色輸入連接埠，並將麥克風接頭（粉紅色環）插入控制器的粉紅色輸入連接埠。之後，使用導線末端的3.5mm音源接頭，將控制器導線連接到您的電腦（或含有麥克風及耳機插孔的其他輸出裝置）。

(選用：隨附的延長線 (第 4 頁的字母 G) 可用於增加現有耳機線和控制盒的長度。)

使用方式 (搭配音量控制器和耳機分接線)

如果您將耳機連接到具有單一音源插孔的筆記型電腦或行動裝置如手機或平板電腦（一般會以耳機符號標記）：

將控制器連接到耳機分接線 (第 4 頁上的字母 J。)這會將不同的麥克風及耳機接頭轉換為單一 3.5mm 音源接頭，如圖 1.8 所示。

Pure electrical connector diagram without any text, numbers, or symbols

圖 1.6 - 耳機分接線

(選用：隨附的延長線(第4頁的字母G)可用於增加現有耳機線和控制盒的長度。)

如果您將耳機連接到飛機專用轉接頭（一般位於座椅扶手上），如圖 1.9 所示；將耳機分接線連接到隨附的飛機專用轉接頭（第 4 頁上的字母 L），並將飛機專用轉接頭插入座椅扶手上的音源插孔。

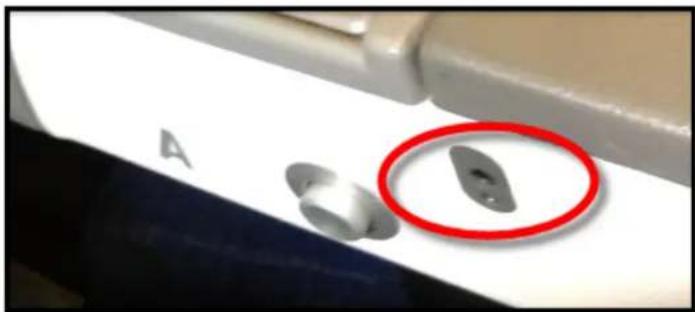

圖 1.9 – 飛機座椅 (扶手) 上的輸入插孔

(選用：隨附的延長線 (第 4 頁的字母 G) 可用於增加現有耳機線和控制盒的長度。)

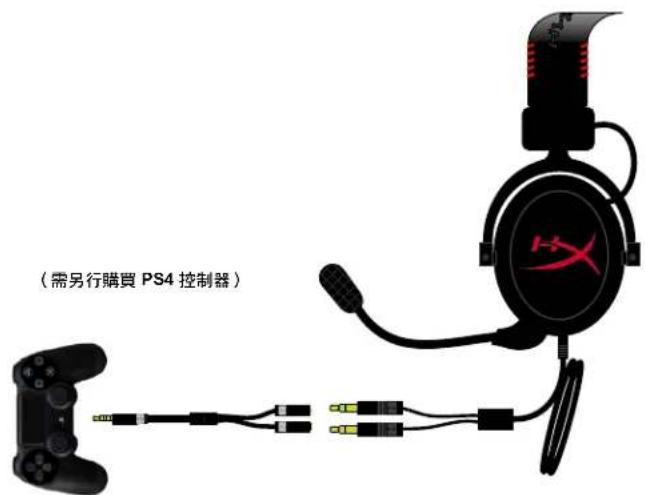

使用方式（PlayStation® 4）

為了要在 PlayStation® 4（PS4®）上發揮本產品的功能，請將您的 HyperX Cloud 耳機連接至您的 PS4 遊戲控制器，然後依照以下步驟：

1. 開啟您的 PS4 ^® 遊戲主機。
2. 移至〔設定〕並選取此項目。
3. 移至 [裝置] 並選取此項目。
4. 向下捲動至 [聲音裝置] 並選取此項目。
5. 選擇[輸出至耳機], 然後選取[所有聲音]。

(需另行購買 PS4 控制器)

圖 1.12a—使用於 PS4®

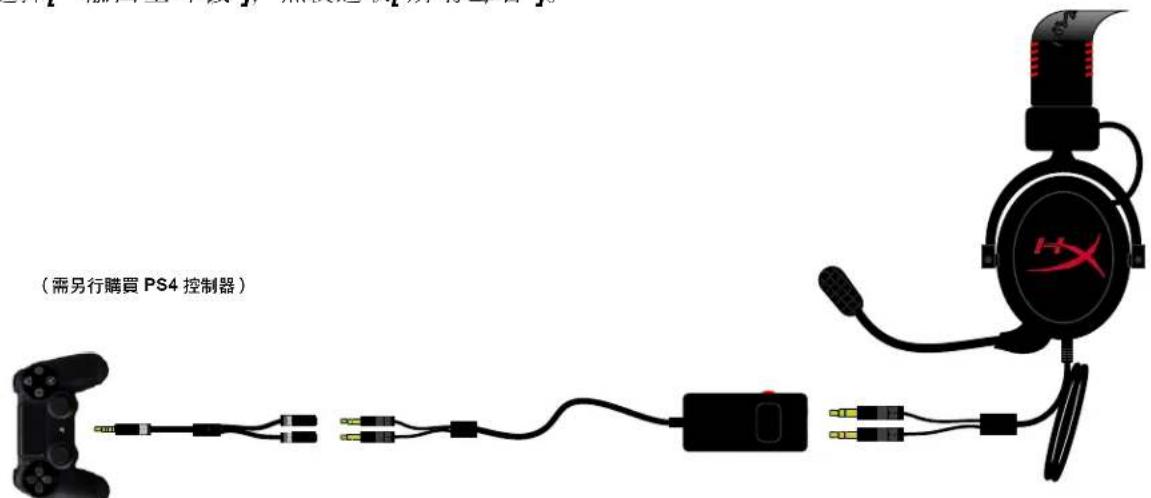

如果 PS4 使用者選擇不經由音量控制器，而直接將耳機連接至 PS4 遊戲控制器（如圖 1.12b 所示），那麼音量大小將在遊戲中進行控制。

(需另行購買 PS4 控制器)

圖 1.12b—使用於 PS4®

使用方式（Xbox® One）

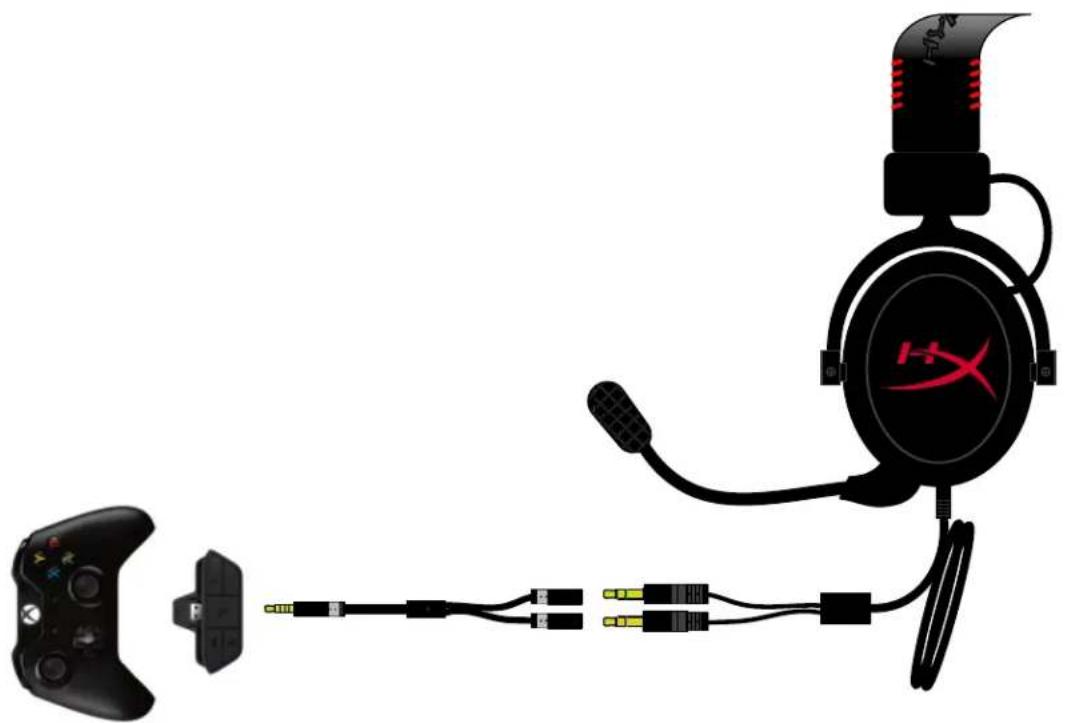

如果您要將 HyperX Cloud 耳機使用於 Xbox ^® One，您需要 Xbox One 轉接器（需另行購買）以連接 Xbox ^® One 控制器（如下圖所示。）因為此轉接器內建了音量控制功能，您可以把 HyperX Cloud 耳機隨附的控制器拆下，然後直接連接至 "Y" 型纜線，如下方圖 1.13 所示。

（需另行購買 Xbox 控制器和轉接器）

圖 1.13-使用於 Xbox® One

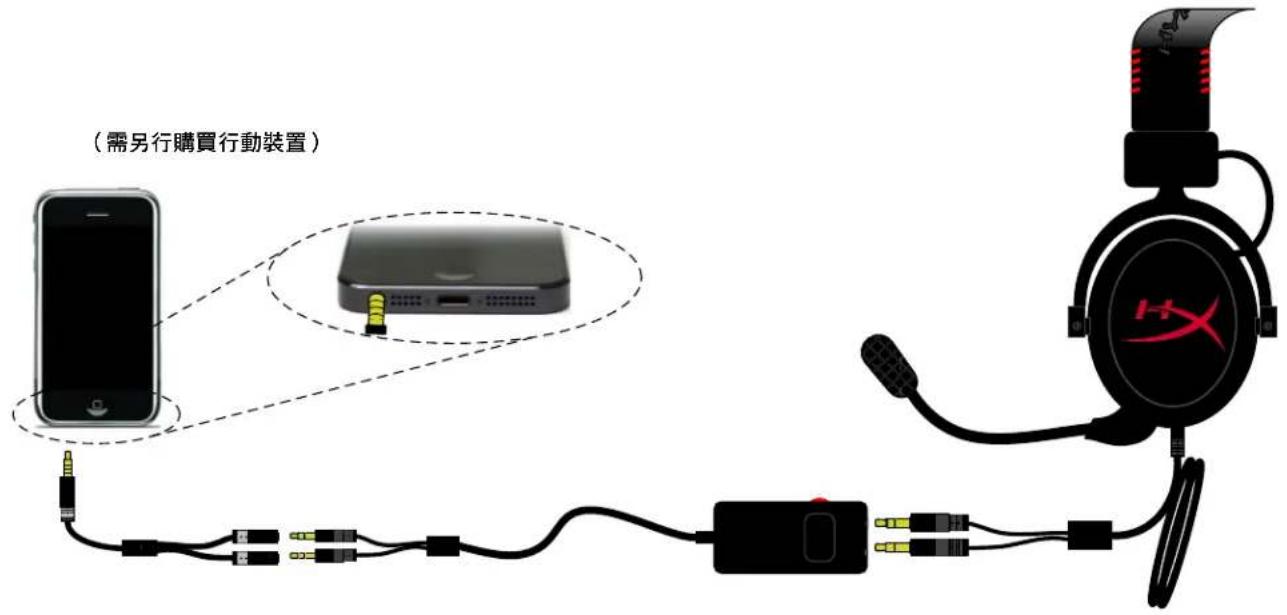

使用於行動裝置（手機或平板電腦）

如果您要在行動裝置上使用 HyperX Cloud 耳機，只需要將 "Y" 型纜線插入 3.5mm 音源插孔，如下方圖 1.14 所示。（請注意：根據您所使用行動裝置的型號或廠牌，音源插孔的位置可能有所不同。）您可以使用位於控制器左側的紅色滑輪來調整通話或音樂的音量。

(需另行購買行動裝置)

圖 1.14—使用於行動裝置（電話或平板電腦）
