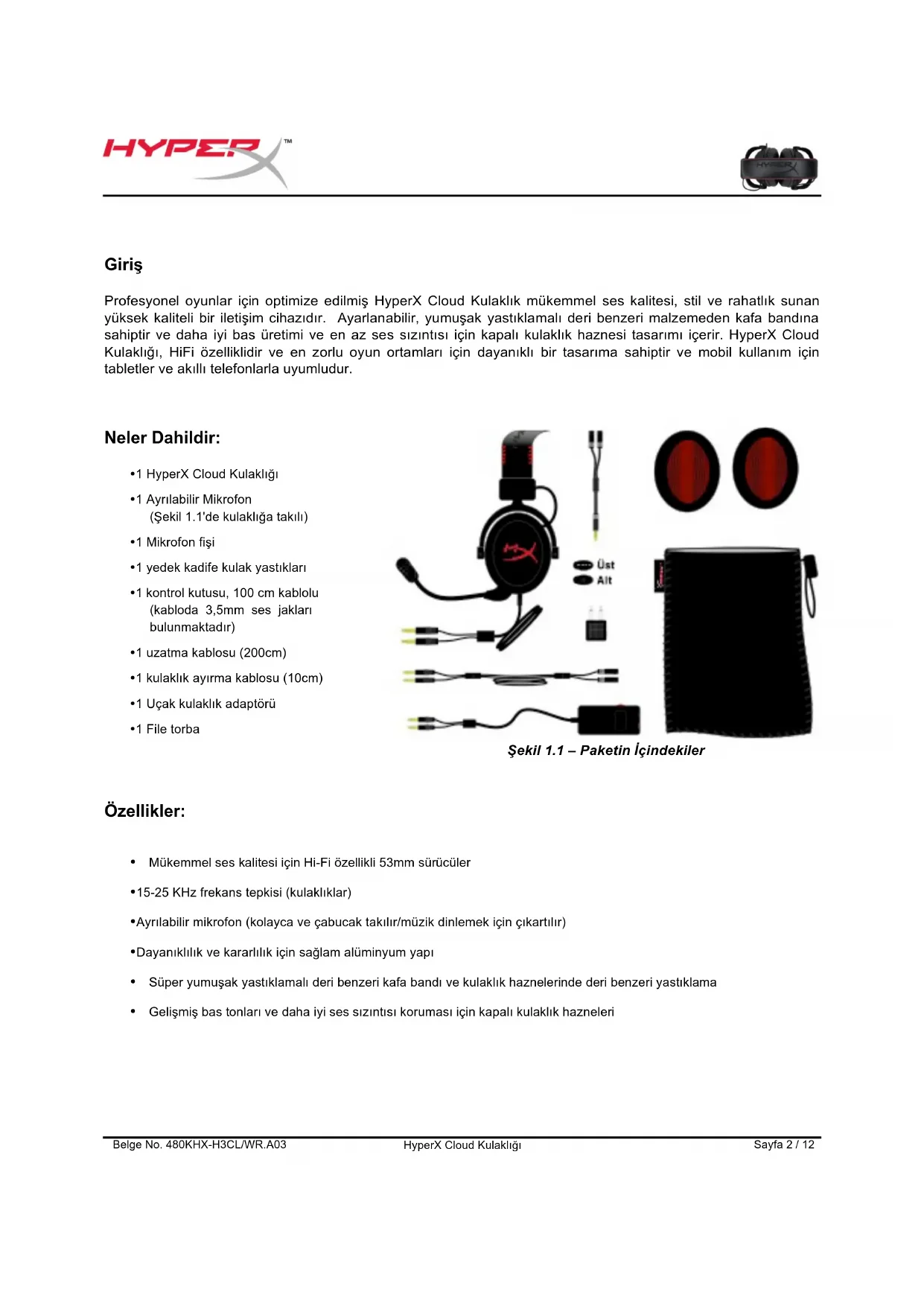

KULLANIM KILAVUZU HyperX CloudX KINGSTON

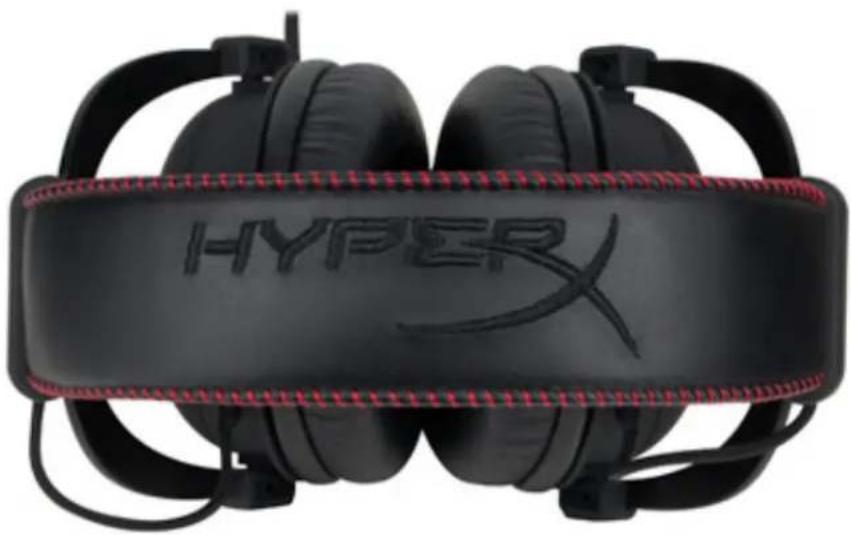

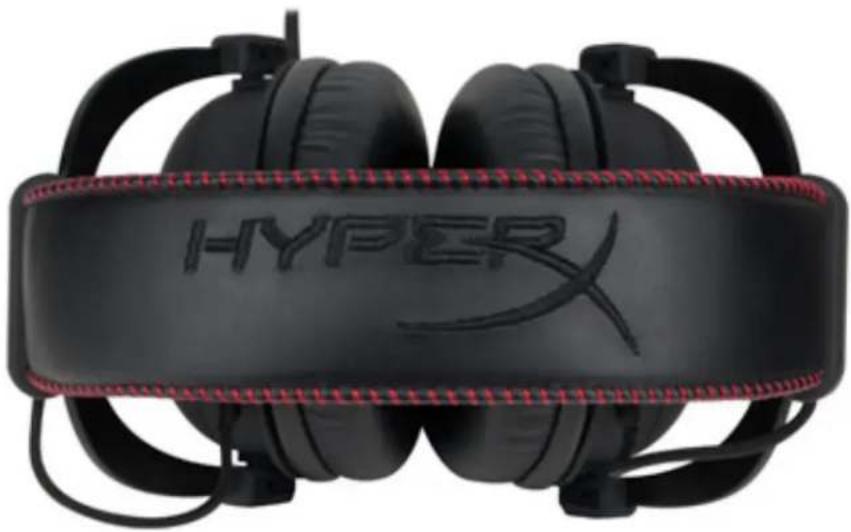

• 1 HyperX Cloud Kulaklığı

• 1 Ayrılabilir Mikrofon (Şekil 1.1'de kulaklığa takılı)

• 1 yedek kadife kulak yastıkları

• 1 kontrol kutusu, 100 cm kablolu (kabloda 3,5mm ses jakları bulunmaktadır)

• 1 uzatma kablosu (200cm)

• 1 kulaklık ayırma kablosu (10cm)

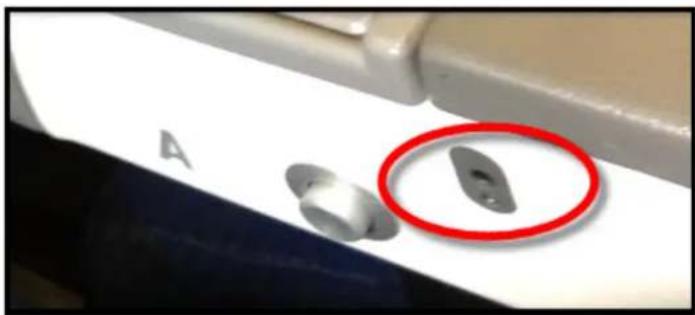

• 1 Uçak kulaklık adaptörü

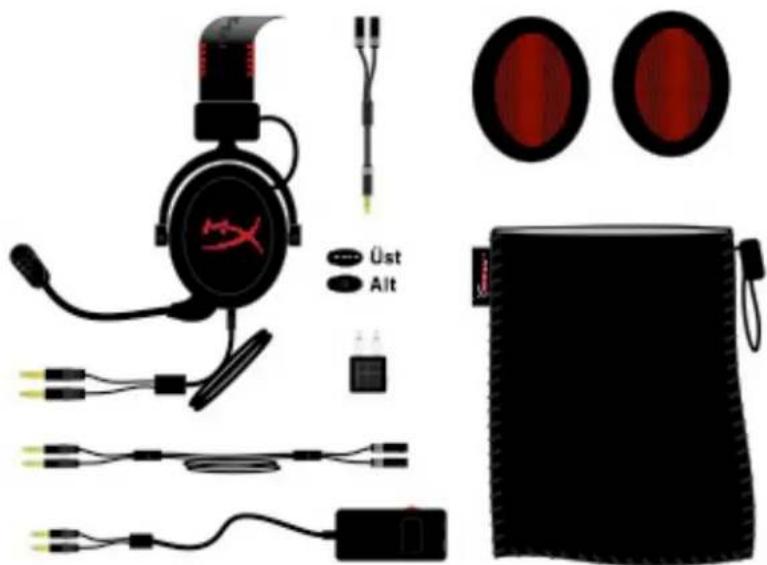

• 1 File torba Şekil 1.1 – Paketin İçindekiler Özellikler:

• Mükemmel ses kalitesi için Hi-Fi özellikli 53mm sürücüler

• 15-25 KHz frekans tepkisi (kulaklıklar)

• Ayrılabilir mikrofon (kolayca ve çabucak takılır/müzik dinlemek için çıkartılır)

• Dayanıklılık ve kararlılık için sağlam alüminyum yapı

• Süper yumuşak yastıklamalı deri benzeri kafa bandı ve kulaklık haznelerinde deri benzeri yastıklama

• Gelişmiş bas tonları ve daha iyi ses sızıntısı koruması için kapalı kulaklık hazneleriBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 3 / 12 Teknik Özellikler:

• Transdüktör türü: Dinamik 53mm

• İşletim ilkesi: Kapalı

• Güç işleme kapasitesi: 150mW

• Kulağa ses iletimi: Çevresel

• Ortam gürültüsü bastırma: yaklaşık 20 dBA

• Kafa bandı basıncı: 5 N

• Mikrofon ve kablolu ağırlık: 350g

• Kablo uzunluğu ve türü: 1m + 2m uzatma + 10cm iPhone

• Bağlantı: Mini stereo jak fişi (3,5 mm)

• Mikrofon Transdüktör türü: Kondansatör (arka elektret)

• İşletim ilkesi: Basınç aşaması

• Polar Deseni: Kardioid

• Güç beslemesi: AB güç

• Akım tüketimi: En fazla 0,5 mA

• Nominal empedans: ≤2,2 k ohm +/- %30

• f = 1 kHz 20 mV / Pa'da açık devre voltajı

• Frekans tepkisi: 100 - 12.000 Hz (mikrofon)

• T.H.D: f = 1 kHz'de %2

• Maks SPL: 105dB SPL (1KHz'de THD≤%1,0)

• Mikrofon çıkışı: -39+/-3dB

• Mikrofon uzatması uzunluğu: 150mm (bağlantı uzantısı dahil)

• Kapsül çapı: 6mmBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 4 / 12 Genel Bakış

J K L A. HyperX logolu deri benzeri malzemeden kafa bandı B. Kafa bandını ayarlamak için alüminyum kol C. Bağlı kablo (1 meter uzunluğunda), 3,5mm giriş jakları (E harfi) D. Ayrılabilir mikrofon ve ayarlanabilir kol ve kondansatör E. 1 metrelik kulaklık kablosuna takılı 3,5mm ses girişi jakları F. Ekstra kulak yastıkları seti G. 2 uzatma kablosu H. 3,5 mm ses jaklarına ve kontrol kutusuna sahip kontrol kutusu kablosu (I harfi)

I. Çok işlevli düğme ve ses seviyesi

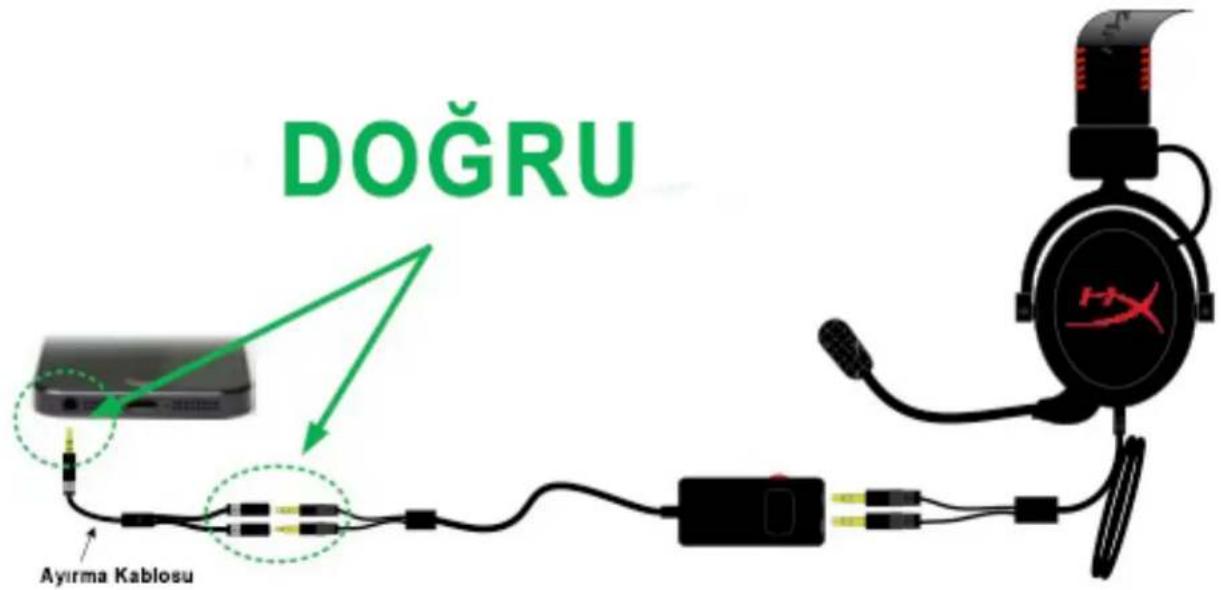

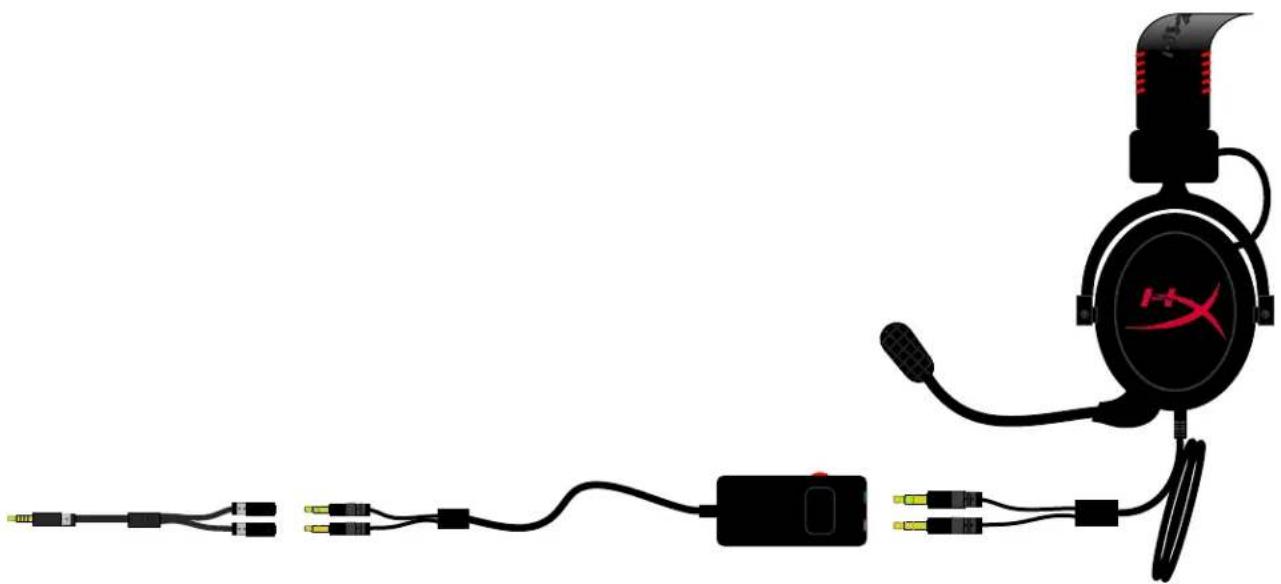

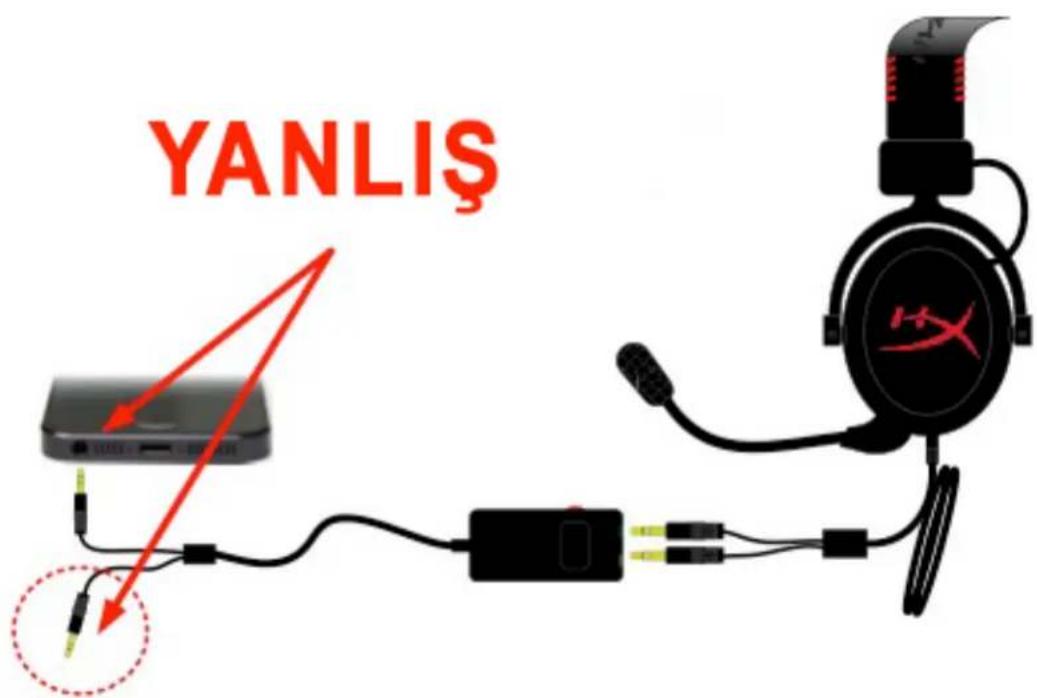

kontrollü kontrol kutusu. Çok işlevli düğme aşağıdakiler için kullanılabilir: a. Bir mobil cihazdan telefon aramasını yanıtlama ve kapatma b. Bir mobil cihazda müzik dinlerken şarkıyı duraklatma J. Kulaklık ayırıcı kablosu, 3,5mm ses jakı ile K. Mikrofonun HyperX kulaklığına bağlandığı (D harfi) yerde bulunan mikrofon fişi (varsayılan olarak kulaklığa takılıdır) L. 3,5 mm ses jakları ve giriş konvertörü jakı içeren uçak adaptörüBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 5 / 12 Kullanım (Doğru - Yanlış) HyperX Cloud kulaklığınızı tekli 3,5 mm ses jakı bulunan bir cihaza bağlarken, her bir jakın düzgün ve güvenli bir şekilde takıldığından emin olmak için ayırma kablosunu (veya “Y” kablosu) kullanmanız GEREKİR. “YANLIŞ” yapılandırmada gösterildiği gibi hiçbir ses jakını yok saymayın veya takılmamış halde bırakmayın.Belge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 6 / 12 Kullanım (Doğrudan Bağlantı) Kulaklığınızı, hem kulaklık hem de mikrofon jakı içeren bilgisayarınıza (ya da diğer cihaza) doğrudan takın. Yeşil şeritlere sahip kulaklık jakı, yeşil girişle ya da kulaklık sembolü ile belirtilen bağlantı noktasına takılır. Pembe şeritlere sahip mikrofon jakı, pembe girişle ya da mikrofon sembolü ile gösterilen bağlantı noktasına takılır. (İsteğe bağlı: Ürünle birlikte gelen uzatma kablosu (sayfa 4'te G harfi) da Şekil 1.3'te gösterildiği gibi mevcut kulaklık kablosunu uzatmak için kullanılabilir.Belge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 7 / 12 Kullanım (Kontrol Kutusu ile) Kulaklığınızı, hem kulaklık hem de mikrofon jakı içeren kontrol kutusuna takın. Kulaklık jakı (yeşil şeritler) kontrol kutusu üzerindeki yeşil giriş bağlantı noktasına takılır. Mikrofon jakı (pembe şeritler) ise kontrol kutusundaki pembe giriş bağlantı noktasına takılır. Daha sonra kontrol kutusu kablosu bilgisayarınıza (ya da çift mikrofon ve kulaklık jakı içeren diğer çıkış cihazına) kablonun ucundaki 3,5 mm ses jakları kullanılarak bağlanır. (İsteğe bağlı: Ürünle birlikte gelen uzatma kablosu (sayfa 4'te G harfi) da mevcut kulaklık kablosunu ve kontrol kutusunu uzatmak için kullanılabilir. Şekil 1.4 – Uzatma Kablosu (İsteğe Bağlı) Şekil 1.5 – Kontrol Kutusunu KullanmaBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 8 / 12 Kullanım (Kontrol Kutusu ve Kulaklık Ayırıcı Kablosu ile) Eğer kulaklığınızı, genellikle kulaklık işareti ile gösterilen tek ses jakına sahip bir dizüstü bilgisayara ya da mobil cihaza (telefon ya da tablet) bağlıyorsanız : Kontrol kutusunu kulaklık ayırıcı kablosuna (sayfa 4'te J harfi) takın. Bu işlem ayrı mikrofon ve kulaklık jaklarını, Şekil 1.8'de gösterilen tek 3,5 mm ses jakına dönüştürecektir. Şekil 1.6 – Kulaklık Ayırıcı Kablosu (İsteğe bağlı: Ürünle birlikte gelen uzatma kablosu (sayfa 4'te G harfi) da mevcut kulaklık kablosunu ve kontrol kutusunu uzatmak için kullanılabilir. Şekil 1.7 – Uzatma Kablosu (İsteğe Bağlı) Şekil 1.8 – Kulaklık Ayırıcı Kablosunu KullanmaBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 9 / 12 Kullanım (Uçak Adaptörü ile) Eğer kulaklığınızı bir uçak jakına (genellikle koltuğun kol dayanağında bulunur) (bkz. Şekil 1.9) bağlıyorsanız, kulaklık ayırıcı kablosunu, kulaklığınızla birlikte gelen uçak adaptörüne (sayfa 4'te L harfi) bağlayın ve uçak adaptörünü, koltuğunuzun kol dayama yerinde bulunan ses jakına takın. Şekil 1.9 – Uçak Koltuğundaki Giriş Jakları (Kol Dayanağı) (İsteğe bağlı: Ürünle birlikte gelen uzatma kablosu (sayfa 4'te G harfi) da mevcut kulaklık kablosunu ve kontrol kutusunu uzatmak için kullanılabilir. Şekil 1.10 – Uzatma Kablosu (İsteğe Bağlı) Şekil 1.11 – Uçak Jakını KullanmaBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 10 / 12 Kullanım (PlayStation® 4) PlayStation

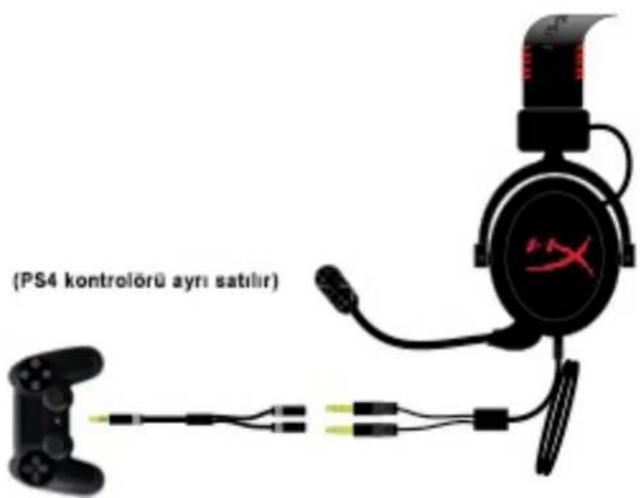

) ile ideal kullanım için, HyperX Cloud kulaklığınızı PS4 oyun kontrolörüne bağlayın ve aşağıdaki adımları uygulayın:

oyun konsolunuzu açın.

2. Ayarlar Menüsü'ne gidip bu menüyü seçin.

3. ‘ Aygıtlar’ menü seçeneğini vurgulayıp bu seçeneği belirleyin.

4. ‘ Ses Aygıtları’ öğesine inip bu öğeyi seçin.

5. ‘ Kulaklık Çıkışı’ öğesini ve ardından ‘Tüm Sesler’ öğesini seçin.

ile kullanma PS4 kullanıcısı kulaklığı ses seviyesi kontrol kutusunu kullanmadan PS4 oyun kontrolörüne bağlamayı tercih ederse (Şekil 1.12b'de gösterildiği gibi), ses seviyesi oynanmakta olan oyun(lar)dan kontrol edilir. Şekil 1.12b – PS4

ile kullanmaBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 11 / 12 Kullanım (Xbox

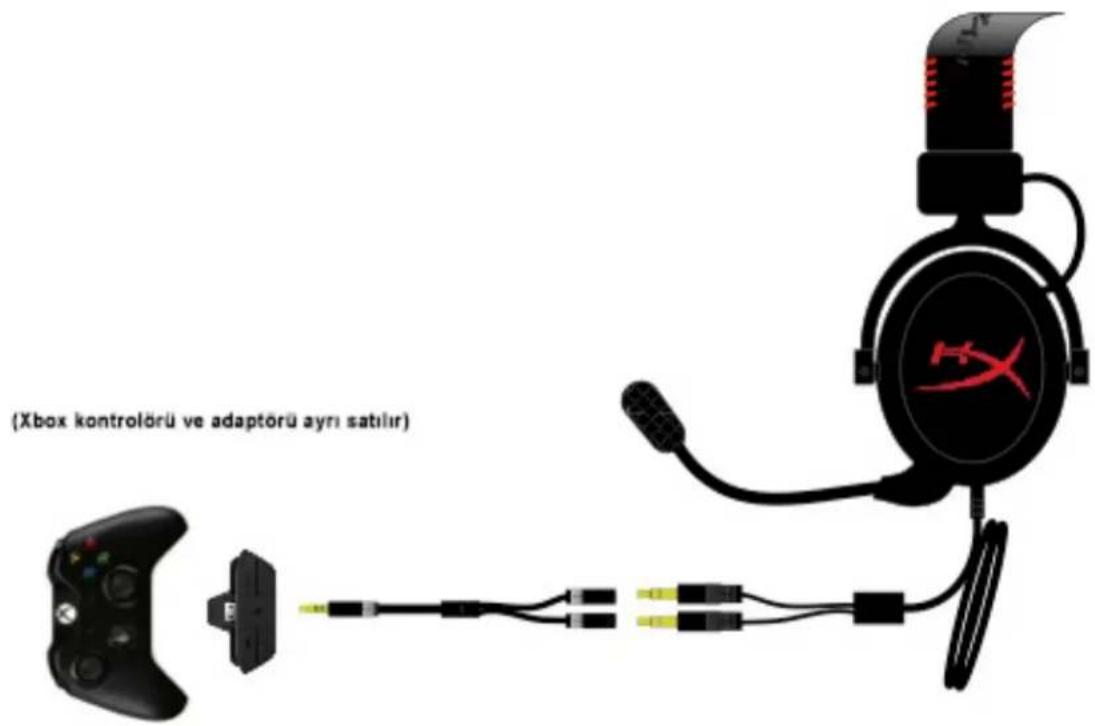

One ile kullanmak için, Xbox

One kontrolörüne takılan Xbox One adaptörüne (ayrı satılır) ihtiyacınız olacaktır (aşağıda gösterilmiştir). Bu adaptörde dahili ses seviyesi kontrolleri bulunduğundan, HyperX Cloud kulaklığınız ile birlikte verilen kontrol kutusunu çıkarıp, Şekil 1.13'te gösterildiği gibi doğrudan “Y” kablosuna bağlayabilirsiniz. Şekil 1.13 – Xbox

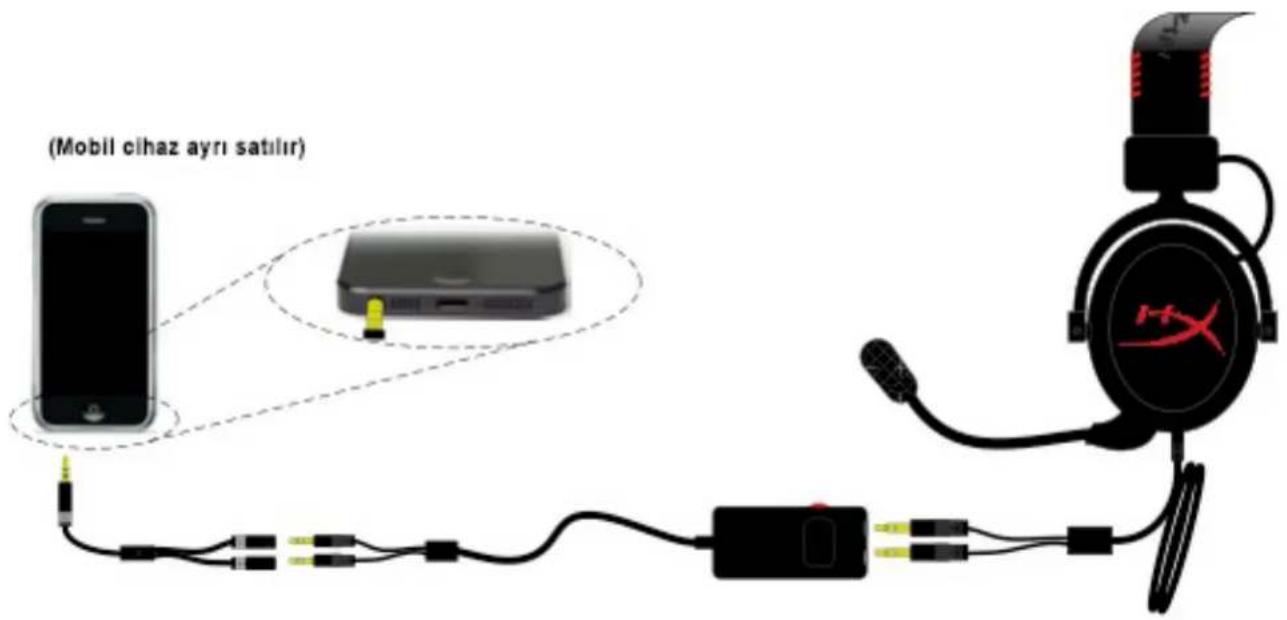

One ile kullanmaBelge No. 480KHX-H3CL/WR.A03 HyperX Cloud Kulaklığı Sayfa 12 / 12 Mobil Cihaz (Telefon veya Tablet Bilgisayar) ile Kullanım HyperX Cloud kulaklığı bir mobil cihaz ile kullanmak için, “Y” kablosunu Şekil 1.14'te gösterildiği gibi kolayca 3,5 mm ses jakına takın. (NOT: Ses jakının yeri kullanmakta olduğunuz mobil cihazın modeline ve/veya markasına göre göre değişiklik gösterebilir.) Dinlemekte olduğunuz müziğin ve/veya konuşmanın ses seviyesi kontrol kutusunun sol tarafında bulunan kırmızı renkli tekerlek kullanılarak ayarlanabilir. Şekil 1.14 – Mobil cihaz (telefon veya tablet bilgisayar) ile kullanma HyperX - подразделение компании Kingstonドキュメント番号 480KHX-H3CL/WR.A03 HyperX Cloud ヘッドセット ページ 1 / 12 HyperX Cloud ヘッドセット
