MANUAL DE USUARIO HyperX CloudX KINGSTON

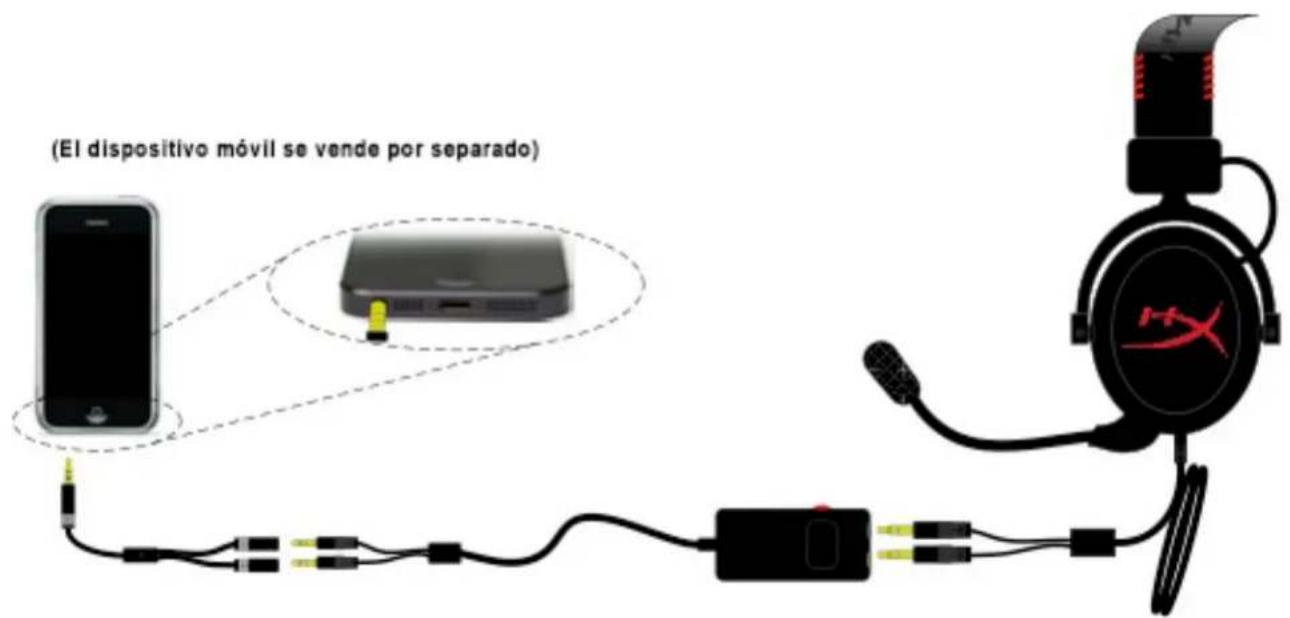

OneDocument No. 480KHX-H3CL/WR.A04 HyperX Cloud Headset Page 12 of 12 Usage with Mobile Device (Phone or Tablet) To use the HyperX Cloud headset with a mobile device, simply plug the “Y” cable into the 3.5mm audio jack as seen below in Figure 1.14. (NOTE: Location of the audio jack may vary based on model and/or brand of mobile device you are using.) Volume of the conversation and/or music you are listening to can be adjusted using the red wheel located on the left side of the control box. (Mobile device sold separately) Figure 1.14 – Using with mobile device (phone or tablet) HyperX is a division of KingstonDocumento nro. 480KHX- H3CL/WR.A03 Auriculares HyperX Cloud Página 1 de 12 Auriculares HyperX Cloud Números de parte: KHX-H3CL/WR (negro) KHX-H3CLW (blanco)Documento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 2 de 12 Introducción Optimizados para juego profesional, los auriculares HyperX Cloud son un dispositivo de comunicación de alta calidad que reproducen un nivel superior de sonido, estilo y confort. Utilizan una banda de sujeción acolchada de cuero suave y presenta un diseño de orejeras cerradas para una mejor reproducción de graves con pérdida mínima de sonido. Los auriculares HyperX Cloud cuentan con capacidad HiFi y tienen un diseño resistente para los entornos de juego más agresivos y son también compatibles con tablets y smartphones para uso móvil. Qué incluye

• 1 Set de auriculares HyperX Cloud

• 1 Micrófono desmontable (conectado a auriculares en figur

• 1 Conector para micrófono

• 1 Set de almohadillas de repuesto para auriculares de tela aterciopelada.

• 1 Caja de control con 1 m

cable (el cable tiene conectores para audio de 3.5 mm)

• 1 Cable de extensión (2 m)

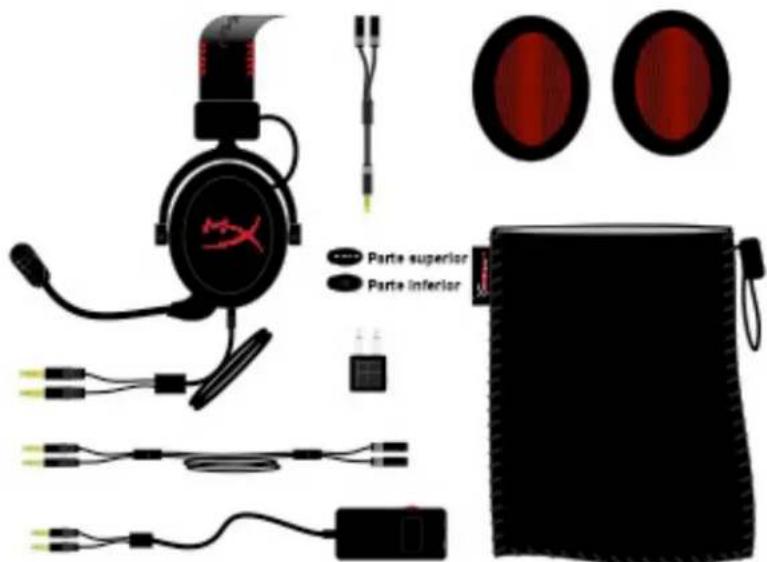

• 1 Bolsa de red Figura 1.1 - Contenido del paquete Características:

• Altavoces de 53mm hi-fi para una calidad de audio suprema

• Respuesta de frecuencia de 15-25 KHz (auriculares)

• Micrófono desmontable (rápido y fácil de enchufar/desenchufar para cuando se los utiliza para música)

• Construcción de aluminio sólido para durabilidad y estabilidad

• Acolchada banda de sujeción extra suave, almohadillas de goma espuma y orejeras acolchadas de cuero

• Diseño de orejeras cerradas para una mejor reproducción de graves y mínima filtración de sonido.Documento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 3 de 12 Especificaciones técnicas:

• Tipo de transductor: Dinámico 53mm

• Principio operativo: Cerrado

• Respuesta de frecuencia: 15Hz-25KHz (auriculares)

• Impedancia nominal 60 ohm por sistema

• Capacidad de manejo de energía: 150mW

• Acoplamiento de sonido al oído: Circumaural

• Atenuación de ruido ambiente: aproximadamente 20 dBA

• Presión de banda de sujeción: 5 N

• Peso con micrófono y cable: 350g

• Longitud y tipo de cable: 1m + 2m extensión + 10cm para iPhone

• Conexión: Conector de mini estéreo (3,5mm)

• Tipo de transductor de micrófono: Condensador (electrodo posterior)

• Principio operativo: Gradiente de presión

• Patrón polar: Cardioide

• Suministro de energía: Potencia AB

• Voltaje de suministro: 2V

• Voltaje de circuito abierto en f = 1 kHz 20 mV / Pa

• Respuesta de frecuencia: 100 - 12,000 Hz (micrófono)

• Salida de micrófono: -39+/-3dB

• Longitud de extensión de micrófono: 150MM (incluye cuello de cisne)

• Diámetro de la cápsula 6mmNo. de documento 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 4 de 14 Descripción general

J K L A. Diadema de imitación cuero con el logotipo de HyperX B. Brazo de aluminio para ajustar la diadema C. Cable conectado (con longitud de 1 metro) con conectores de entrada de

D. Micrófono desmontable con brazo ajustable y condensador E. Conectores de 3.5 mm de entrada de audio conectados al cable de auriculares de 1 metro F. Juego extra de almohadillas acústicas G. Cable de extensión de 2 metros H. Cable de la caja de control con conectores de audio de 3,5 mm y caja de control (letra I)

I. Caja de control con botón

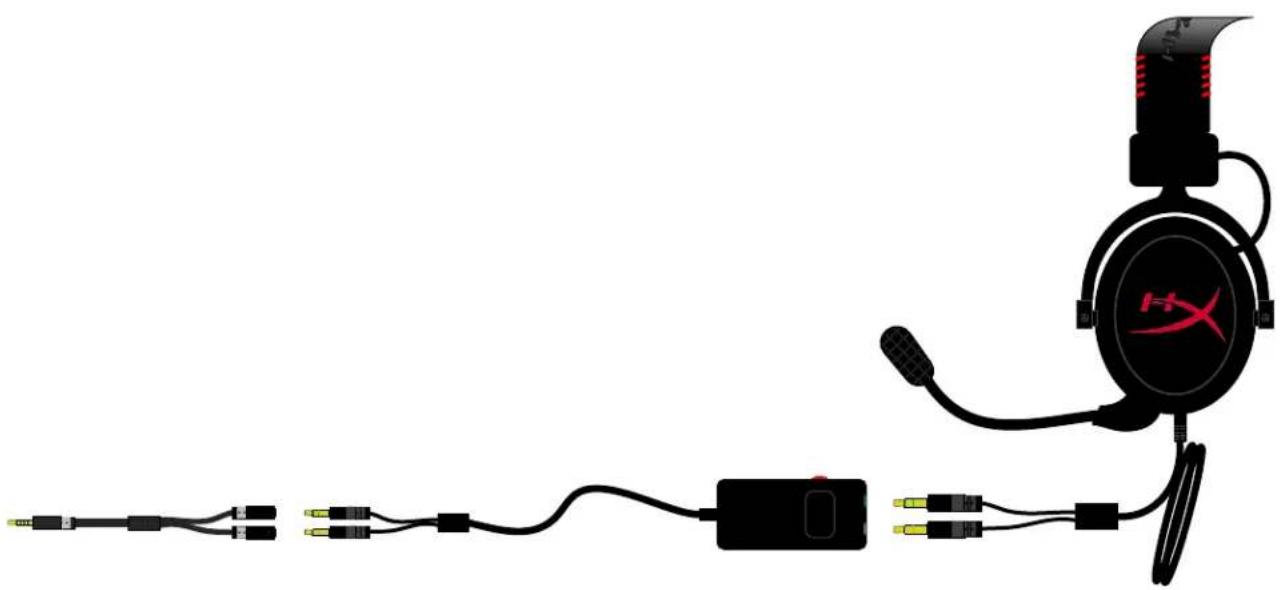

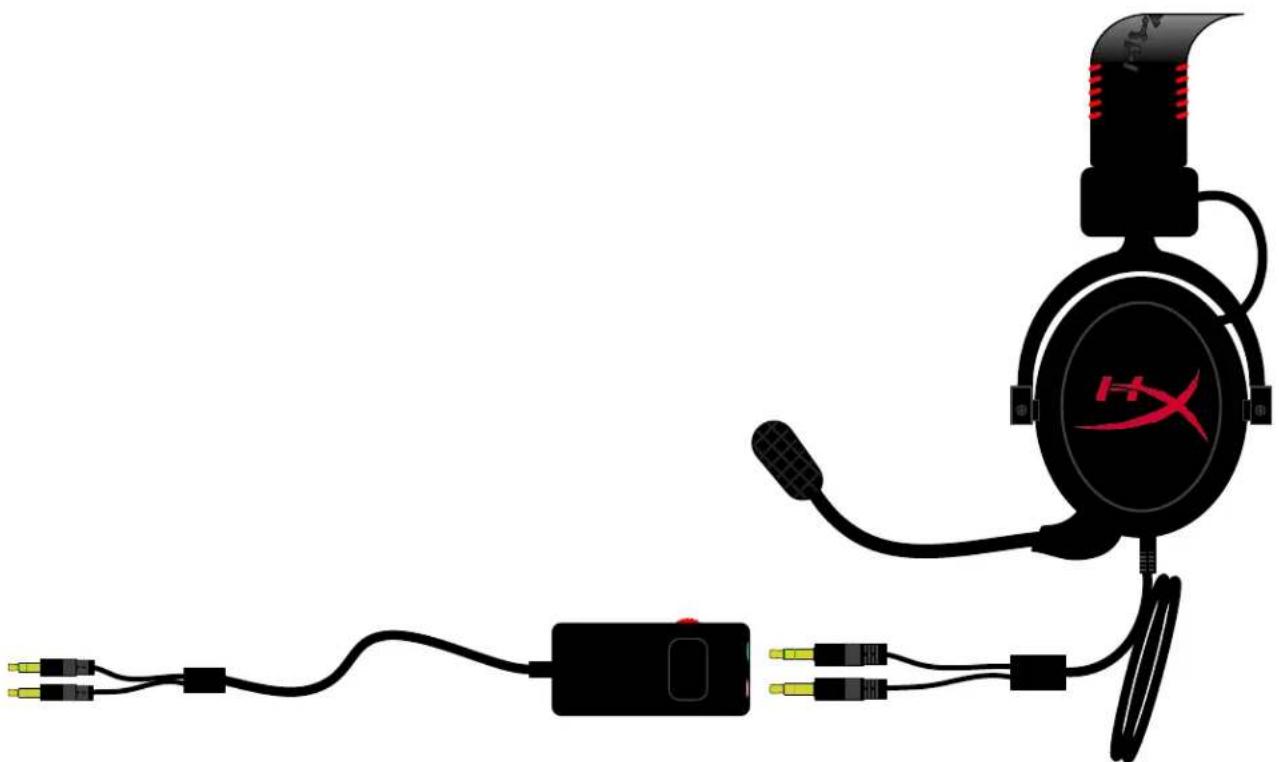

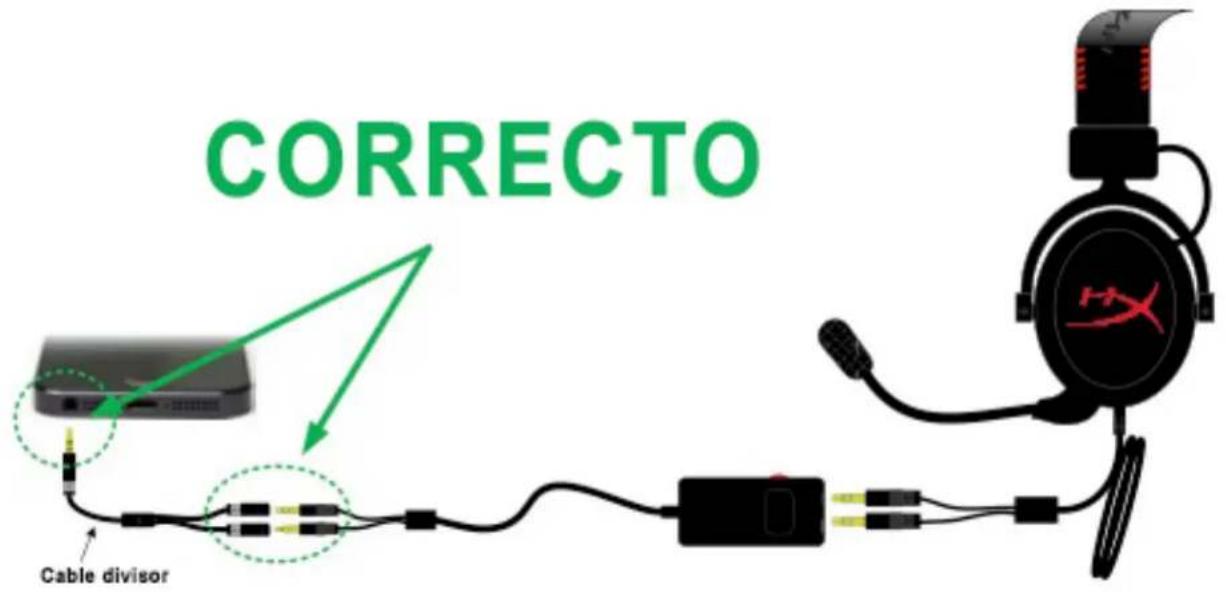

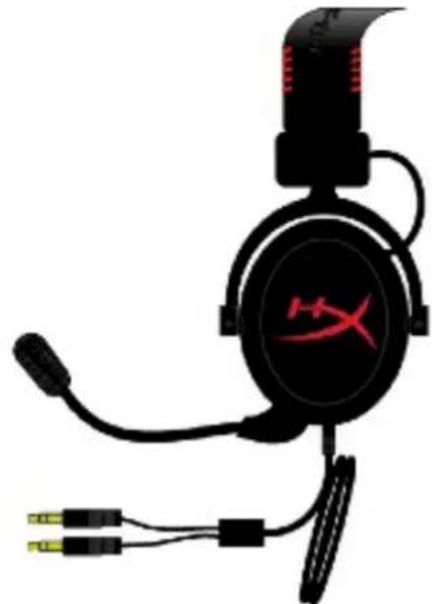

multifuncional y control de volumen. El botón multi funcional se puede utilizar para: a. Responder o colgar una llamada desde un dispositivo móvil b. Poner en pausa una canción cuando se escucha música en un dispositivo móvil J. Cable divisor de auriculares con conector de audio de 3.5 mm K. Enchufe de micrófono (conectado a los auriculares de manera predeterminada) donde el micrófono (letra D) se conecta a los auriculares HyperX L. Adaptador para avión con conectores de 3,5 mm para audio y conector convertidor de entradaDocumento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 5 de 12 Uso (correcto vs. incorrecto) Cuando conecte los auriculares HyperX Cloud a un dispositivo con un conector de audio de 3,5mm, DEBE utilizar el cable divisor (o cable “Y”) para asegurarse que cada conector esté bien conectado y enchufado de manera segura. NO ignore ni deje ningún conector de audio desenchufado como se muestra debajo en la imagen de configuración "INCORRECTA".Documento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 6 de 12 Uso (conexión directa) Conecte sus auriculares directamente a la computadora (u otro dispositivo) que tenga tanto un conector para auriculares, como uno de micrófono. El conector de los auriculares, que tiene rayas verdes, se enchufa en el puerto marcado con una entrada verde o el símbolo de los auriculares , y el conector del micrófono, que tiene rayas color rosado se enchufa en el puerto marcado por una entrada rosada o un símbolo de micrófono . (Opcional: El cable de extensión inlcuido (letra G en página 4) también uede ser utilizado para agregar longitud al cable de auriculares existente, como se ve en la Figura 1.3.)Documento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 7 de 12 Uso (con control de audio) Conecte sus auriculares a la caja de control que tiene tanto un conector de auriculares como uno de micrófono. El conector de auriculares (rayas verdes) se enchufa en el puerto de entrada verde en la caja de control y el conector del micrófono (rayas rosadas) se enchufa en el puerto rosado en la caja de control. Luego, el cable de la caja de control se conecta a su computadora (u otro dispositivo de salida con doble entrada de micrófono y auriculares), utilizando los conectores de audio de 3,5 mm en el extremo del cable. (Opcional: El cable de extensión incluido (letra G en la página 4) también puede ser utilizado para agregar longitud al cable de auriculares y a los de la caja de control existentes) Figura 1.4 – Cable de extensión (Opcional) Figura 1.5 – Utilización de la caja de controlDocumento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 8 de 12 Uso (con cable divisor de caja de control y auriculares) Si se conectan los auriculares a una computadora o dispositivo portátil (teléfono o tablet) que tenga un único conector de audio, generalmente marcado con la palabra auriculares o el símbolo de auriculares : Conecta la caja de control al cable divisor de los auriculares (letra J en la página 4.) Esto convertirá a los conectores separados de micrófono y auriculares en un único conector de audio simple de 3,5 mm como se muestra en la Figura 1.8. Figura 1.6 – Cable divisor de auriculares (Opcional: El cable de extensión incluido (letra G en la página 4) también puede ser utilizado para agregar longitud al cable de auriculares y a los de la caja de control existentes) Figura 1.7 – Cable de extensión (Opcional) Figura 1.8 – Utilización del cable divisor de auricularesDocumento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 9 de 12 Uso (con adaptadores de avión) Si conecta los auriculares a un adaptador de avión (generalmente ubicados en el apoyabrazos) como se muestra en la Figura 1.9, conecte el cable divisor de auriculares al adaptador de avión (letra L en la página 4) que venía con sus auriculares y enchufe el adaptador de avión en el conector de audio que se encuentra en el apoyabrazos de su asiento. Figura 1.9 – Conectores de entrada en el asiento del avión (Apoyabrazos) (Opcional: El cable de extensión incluido (letra G en la página 4) también puede ser utilizado para agregar longitud al cable de auriculares y a los de la caja de control existentes) Figura 1.10 – Cable de extensión (Opcional) Figura 1.11 – Utilización del conector de aviónDocumento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 10 de 12 Uso (PlayStation® 4) Para uso óptimo con PlayStation

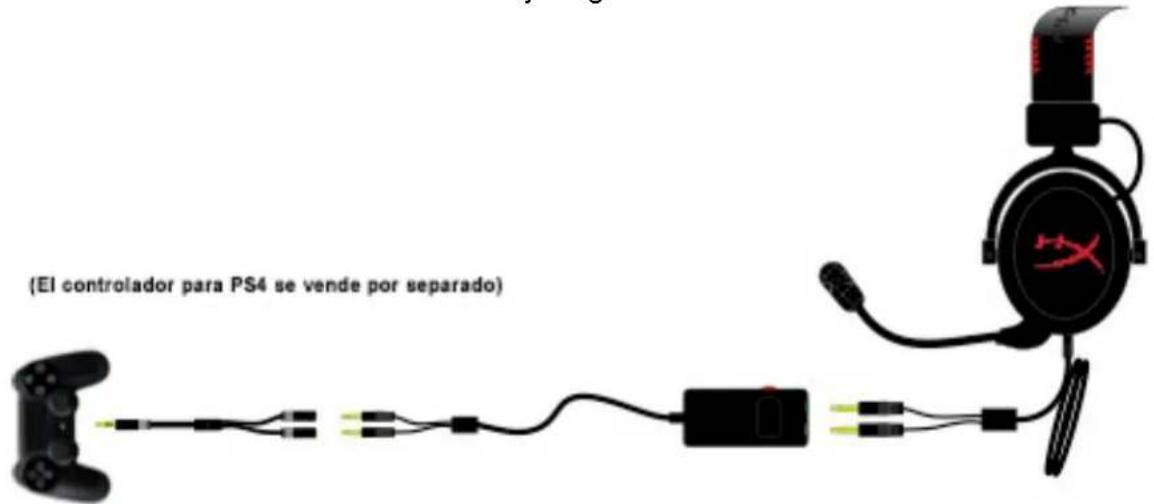

), conecte sus auriculares HyperX Cloud al controlador de juego PS4 y siga estos pasos:

1. Encienda su consola de juego PS4

2. Navegue hacia el Menú Ajustes y selecciónelo.

3. Resalte la opción ‘Dispositivos y selecciónela.

4. Deslícese hacia abajo y vaya a ‘Ajustes de salida de audio y luego

5. Seleccione ‘Salida a auriculares’ y luego seleccione ‘Todo el Audio.’

Figura 1.12a – Cómo utilizarlos con PS4

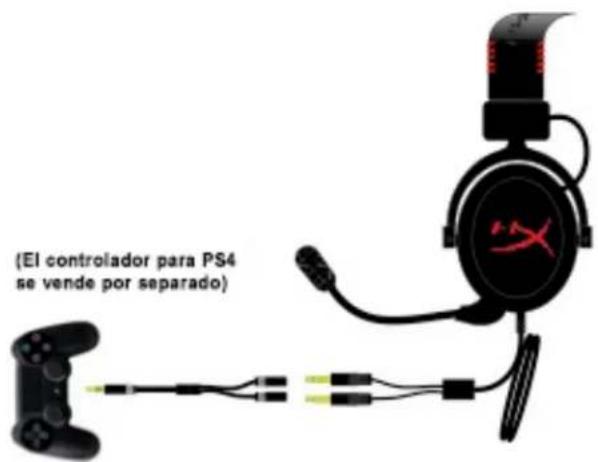

Si el usuario de PS4 elige conectar los auriculares al controlador del juego PS4 sin utilizar la caja de control del volumen (como se muestra en la Figura 1.12b), el volumen/ nivel de audio se controlará desde adentro del juego que está jugando. Figura 1.12b – Cómo utilizar con PS4 ®Documento nro. 480KHX-H3CL/WR.A03 Auriculares HyperX Cloud Página 11 de 12 Uso (Xbox

One) Para utilizar los auriculares HyperX Cloud con Xbox

One, necesitarás el adaptador Xbox One (que se vende por separado) el cual se conecta al controlador de la Xbox

One (imagen debajo). Debido a que este adaptador tiene controles de volumen incoporados, puedes eliminar la caja de control que vino con los auriculares HyperX Cloud y conectarlos directamente al cable "Y”, como se muestra debajo en la Figura 1.13. Figura 1.13 – Cómo utilizarlos con Xbox
