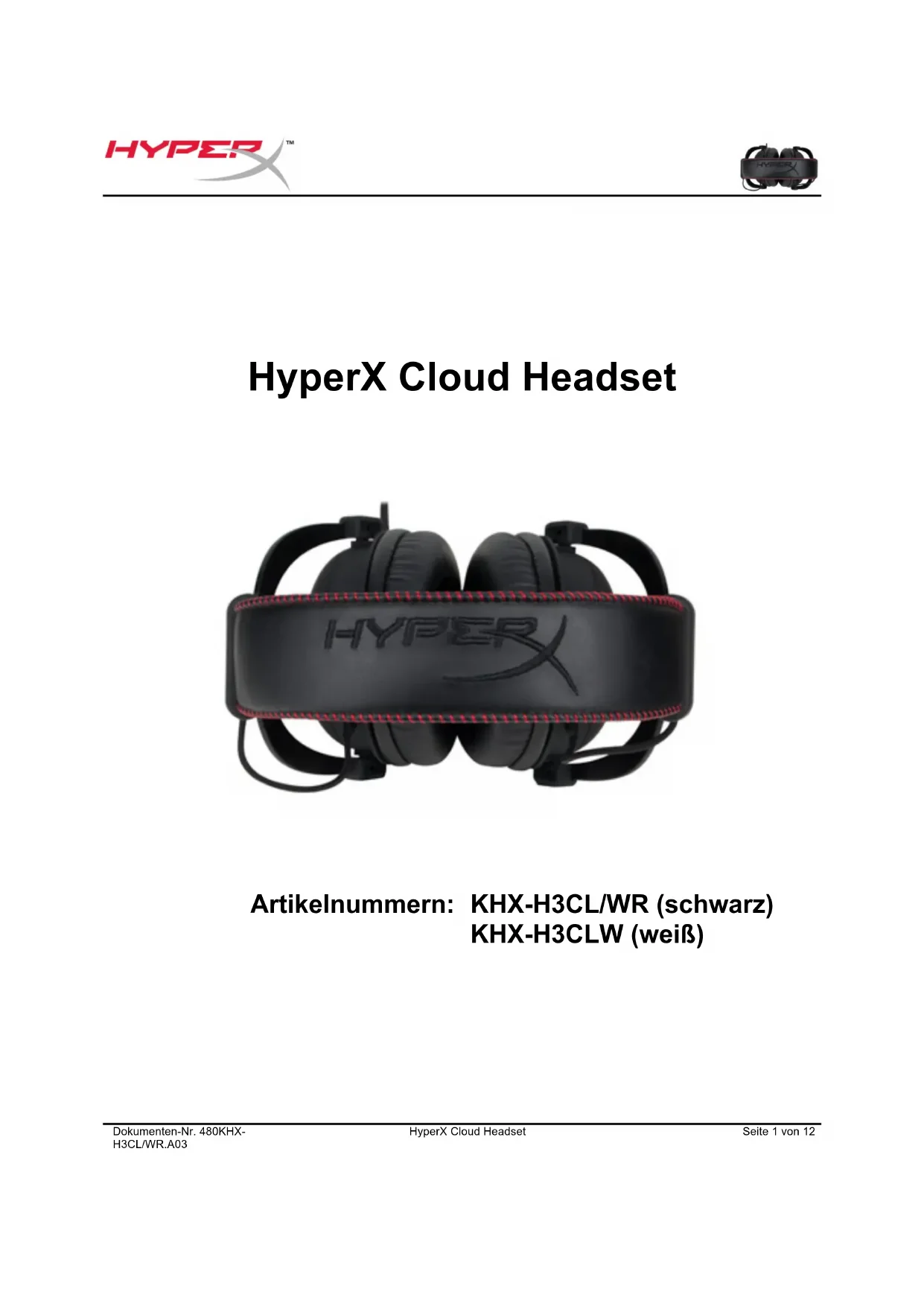

BEDIENUNGSANLEITUNG HyperX CloudX KINGSTON

Artikelnummern: KHX-H3CL/WR (schwarz) KHX-H3CLW (weiß)

Einleitung

Das für Pro-Gaming optimierte HyperX Cloud Headset ist ein hochwertiges Kommunikationsgerät, das Klang, Optik und Komfort auf überragendem Niveau bietet. Es verfügt über einen anpassbaren, weich gepolsterten Bügel mit Kunstlederbespannung und geschlossene Kopfhörermuscheln für eine stärkere Basswiedergabe und minimale Schallemission. Das Hi-Fi-fähige HyperX Cloud Headset ist mit seinem robustes Design auch den anspruchsvollsten Spielumgebungen gewachsen und außerdem für den mobilen Gebrauch kompatibel mit Tablets und Smartphones.

Das ist enthalten:

•1 HyperX Cloud Headset
•1 abnehmbares Mikrofon (in Abb. 1.1 am Headset befestigt)
•1 Mikrofonstecker
•1 Satz Ersatzohrpolster
•1 Steuerbox mit 100 cm Kabel (Kabel mit 3,5-mm-Klinkenstecker)
•1 Verlängerungskabel (200 cm)
• 1 Headset-Splitter-Kabel (10 cm)
•1 Flugzeug-Kopfhöreradapter
•1 Netztasche

Oberseite Unterseite

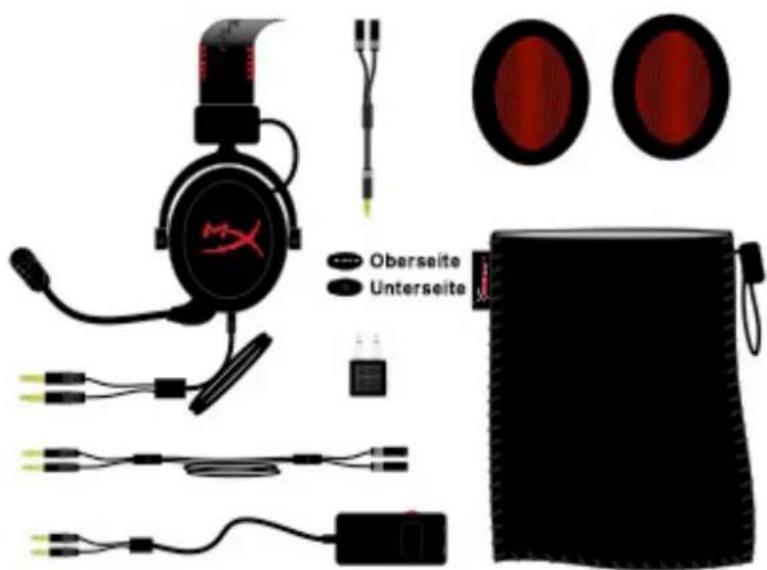

Abbildung 1.1 – Lieferumfang

Merkmale:

• Hi-Fi-fähige 53-mm-Treiber für überragende Audioqualität
• Frequenzbereich von 15 Hz bis 25 kHz (Kopfhörer)
• Abnehmbares Mikrofon (leicht zu entfernen für den reinen Hörgebrauch)
- Robuste Aluminiumkonstruktion für Haltbarkeit und Stabilität
• Superweich gepolsterter Kunstlederbügel und Kunstlederpolster auf den Kopfhörermuscheln
- Geschlossene Kopfhörermuscheln für stärkere Basswiedergabe und weniger Schallemissionen

Technische Daten:

• Wandlertyp: dynamisch, 53 mm

•Aufbau: geschlossen

• Frequenzbereich: 15 Hz–25 kHz (Kopfhörer)

•Nennwiderstand: 60 Ohm pro System

•Nennschalldruck: 98 +/- 3 dB

•THD: <2 %

•Belastbarkeit: 150 mW

•Bauform: ohrumschließend

•Umgebungsgeräuschdämpfung: ca. 20 dBA

• Bügeldruck: 5 N

•Gewicht mit Mikrofon und Kabel: 350 g

- Kabellänge und -typ: 1 m + 2 m Verlängerung + 10 cm iPhone

• Anschluss: Stereoklinkenstecker (3,5 mm)

• Mikrofonwandlertyp: Kondensator (Back-Elektret)

•Funktionsweise: Druckgradient

•Aufnahmemuster: kardioid

•Stromversorgung: Tonaderspeisung

•Versorgungsspannung: 2 V

•Stromaufnahme: max. 0,5 mA

• Nennwiderstand: ≤2,2 kOhm +/- 30 %

• Leerlaufspannung bei f = 1 kHz 20 mV/Pa

• Frequenzbereich: 100–12.000 Hz (Mikrofon)

• THD: 2 % bei f = 1 kHz

• Max. Schalldruck: 105 dB SPL (THD ≤ 1,0 % bei 1 kHz)

• Mikrofonausgangspegel: -39 +/- 3 dB

•Abmessungen: 6 x 5 mm

• Länge des Mikrofonarms: 150 mm (einschließlich Schwanenhals)

•Kapseldurchmesser: 6 mm

Übersicht

A. Kunstlederbügel mit HyperX Logo
B. Aluminiumarm zur Anpassung des Bügels
C. Festes Kabel (1 m Länge) mit 3,5 mm Klinkensteckern (E)
D. Abnehmbares Mikrofon mit anpassbarem Arm und Kondensator
E. 3,5-mm-Klinkenstecker an 1-m-Headset-Kabel

F. Ersatzohrpolster

G. Verlängerungskabel (2 m)

H. Steuerbox-Kabel mit 3,5-mm-Klinkensteckern und Steuerbox (I)

I. Steuerbox mit Multifunktionstaste und Lautstärkeregelung Die Multifunktionstaste kann für Folgendes verwendet werden:

a. Annehmen oder Beenden eines Anrufs auf einem Mobilgerät

b. Pausieren eines Titels beim Musikhören auf einem Mobilgerät

J. Headset-Splitter-Kabel mit 3,5-mm-Klinkenstecker

K. Mikrofonstecker (standardmäßig am Headset befestigt) mit dem das Mikrofon (D) mit dem HyperX Headset verbunden wird

L. Flugzeugadapter mit 3,5-mm-Klinkensteckern und Wandlerstecker

Benutzung (richtig – falsch)

Wenn Du das HyperX Cloud Headset mit einem Gerät verbindest, das über nur eine einzelne 3,5-mm-Klinkenbuchse verfügt, MUSST Du das Splitter-Kabel (oder Y-Kabel) benutzen, damit jeder Stecker ordnungsgemäß und sicher eingesteckt ist. Lasse Klinkenstecker NICHT uneingesteckt, wie unten in der „Falsch“-Konfiguration zu sehen.

RICHTIG Splitter-Kabel

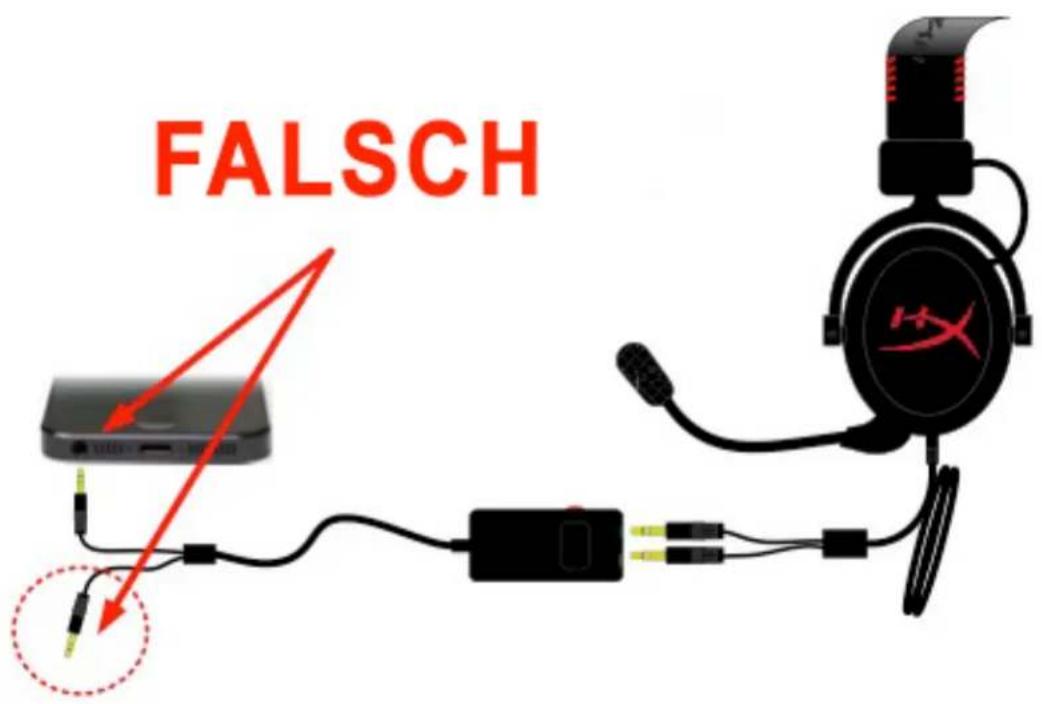

FALSCH

Benutzung (Direktverbindung)

Verbinde Dein Headset direkt mit Deinem Computer (oder einem anderen Gerät), das sowohl über einen Kopfhörer- als auch einen Mikrofonanschluss verfügt. Der Kopfhörerstecker (mit grünen Streifen) wird in den Anschluss gesteckt, der mit einem grünen Eingang oder einem Kopfhörersymbol ☎ gekennzeichnet ist. Der Mikrofonstecker (mit rosa Streifen) wird in den Anschluss gesteckt, der mit einem rosa Eingang oder einem Mikrofonsymbol ☎ gekennzeichnet ist. (Optional: Mit dem mitgelieferten Verlängerungskabel (G auf Seite 4) kann das vorhandene Headset-Kabel, wie in Abbildung 1.3 zu sehen, verlängert werden.)

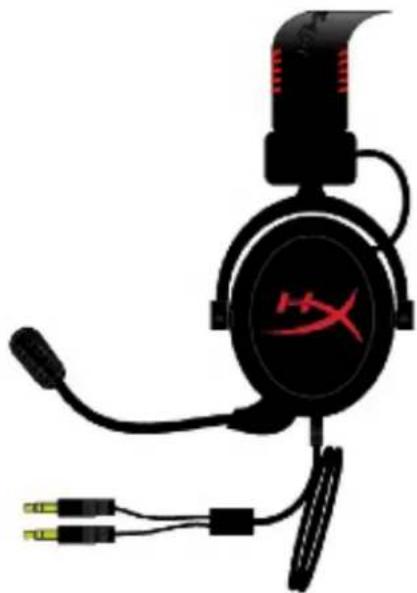

bildung 1.2 – Direktverbindung (ohne Verlängerungskabel)

Abbildung 1.3 – Direktverbindung (mit 2-m-Verlängerungskabel)

Benutzung (mit Steuerbox)

Verbinde Dein Headset direkt mit Deinem Computer (oder einem anderen Gerät), das sowohl über einen Kopfhörer- als auch einen Mikrofonanschluss verfügt. Der Kopfhörerstecker (grüne Streifen) wird in den grünen Anschluss der Steuerbox gesteckt, und der Mikrofonstecker (rosa Streifen) wird in den rosa Anschluss der Steuerbox gesteckt. Das Steuerbox-Kabel verbindest Du dann mit den 3,5-mm-Klinkensteckern am Kabel mit Deinem Computer (oder einem anderen Ausgabegerät mit separaten Mikrofon- und Kopfhöreranschlüssen).

(Optional: Mit dem mitgelieferten Verlängerungskabel (G auf Seite 4) kann das vorhandene Headset- und Steuerbox-Kabel verlängert werden.)

Abbildung 1.4 – Verlängerungskabel (optional)

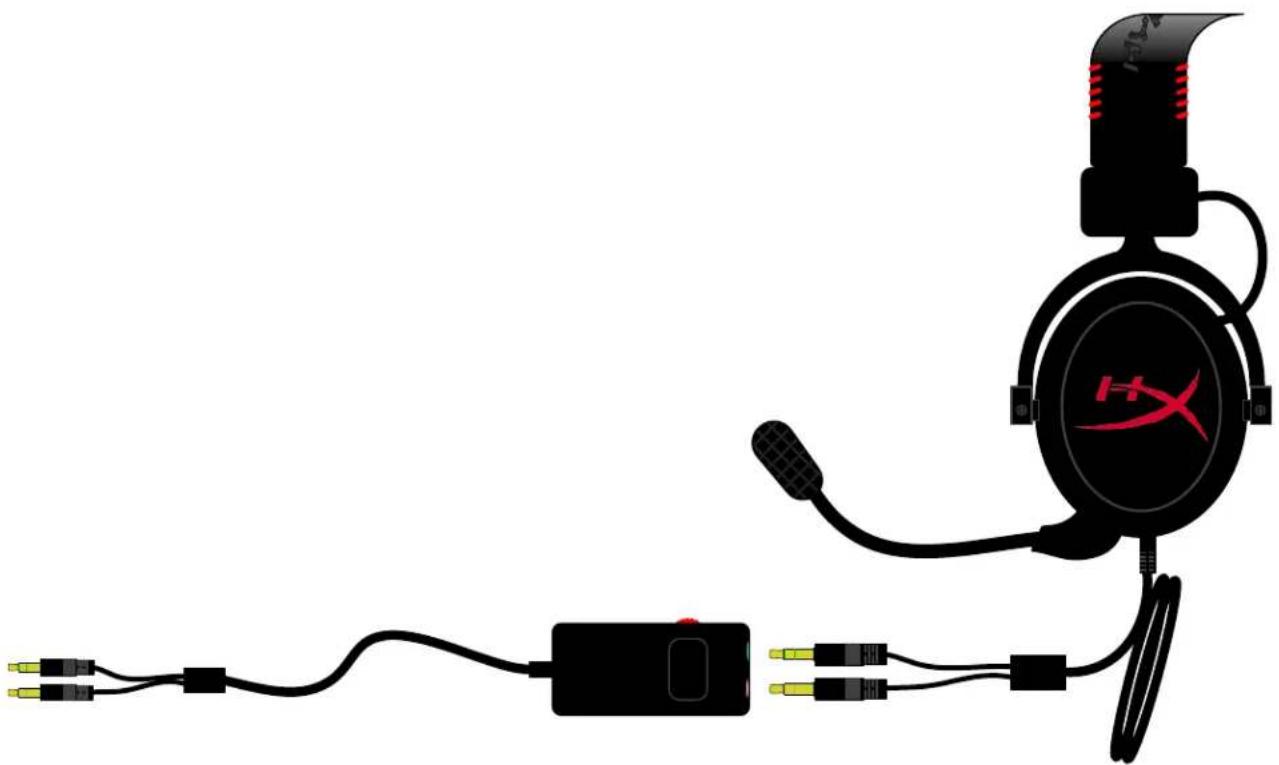

Abbildung 1.5 – Verwendung der Steuerbox

Benutzung (mit Steuerbox und Headset-Splitter-Kabel)

Wenn Du das Headset mit einem Laptop oder einem Mobilgerät verbindest (Telefon oder Tablet), das über einen einzelnen Audioanschluss verbindest (meist mit Kopfhörer- oder Headset-Symbol gekennzeichnet):

Verbinde die Steuerbox mit dem Headset-Splitter-Kabel (J auf Seite 4). Dadurch wird aus den separaten Steckern für Mikrofon und Kopfhörer ein einzelner 3,5-mm-Klinkenstecker (Abbildung 1.8).

Abbildung 1.6 – Headset-Splitter-Kabel

(Optional: Mit dem mitgelieferten Verlängerungskabel (G auf Seite 4) kann das vorhandene Headset- und Steuerbox-Kabel verlängert werden.)

Abbildung 1.7 – Verlängerungskabel (optional)

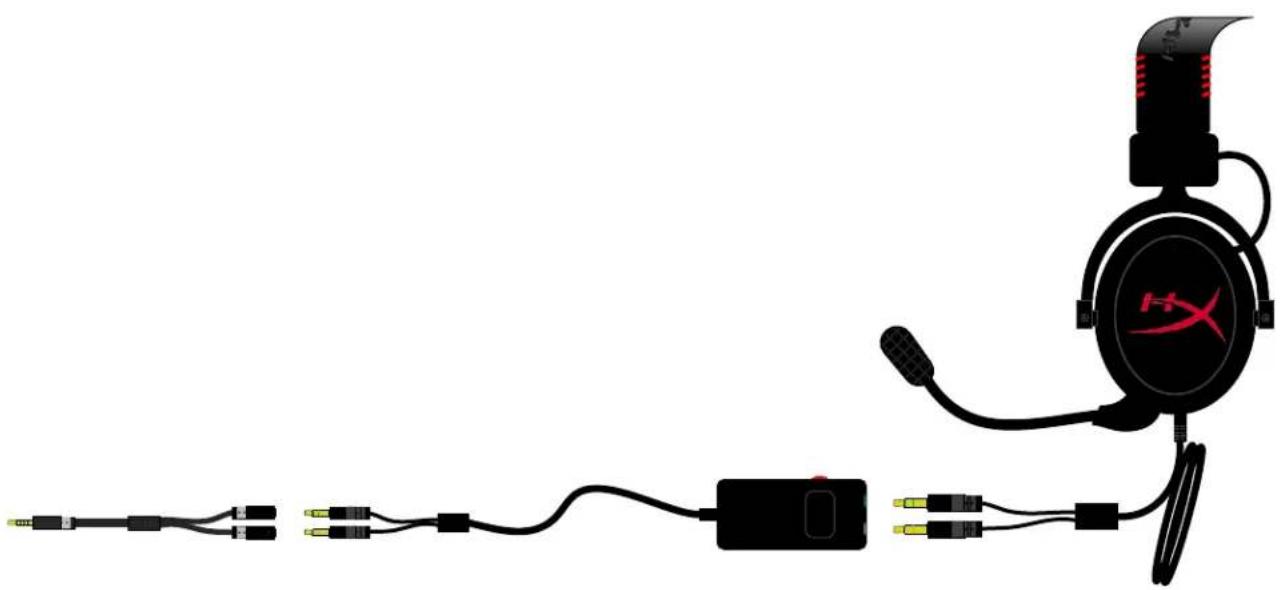

Abbildung 1.8 – Verwendung des Headset-Splitter-Kabels

Benutzung (mit Flugzeugadapter)

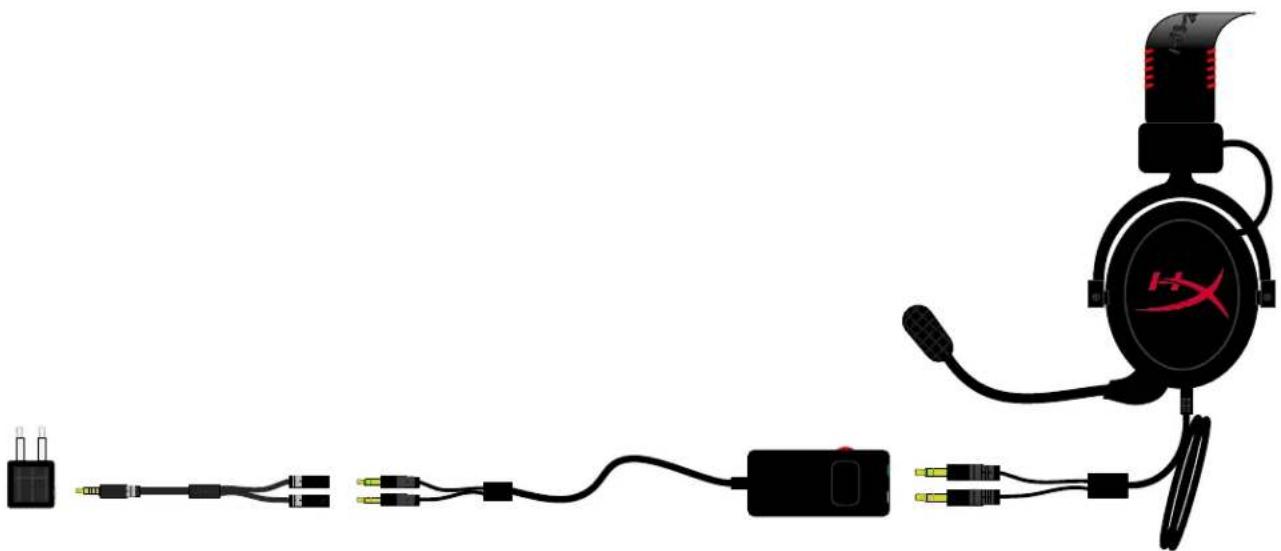

Wenn Du das Headset mit einem Flugzeuganschluss verbindest (meist an der Armlehne des Sitzes) wie in Abbildung 1.9 zu sehen, verbinde das Headset-Splitter-Kabel mit dem mitgelieferten Flugzeugadapter (L auf Seite 4) und stecke den Flugzeugadapter in den Audioanschluss an der Armlehne Deines Sitzes.

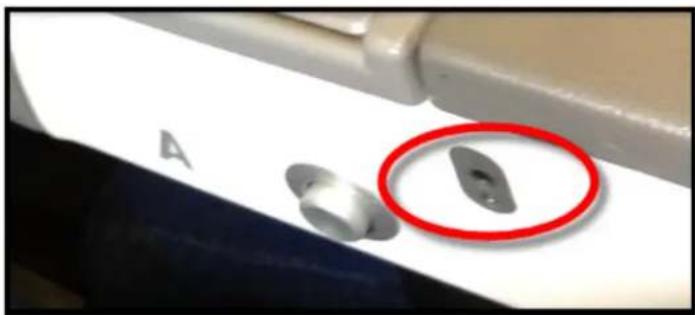

Abbildung 1.9 – Audioanschlüsse an einem Flugzeugsitz (Armlehne)

(Optional: Mit dem mitgelieferten Verlängerungskabel (G auf Seite 4) kann das vorhandene Headset- und Steuerbox-Kabel verlängert werden.)

Abbildung 1.10 – Verlängerungskabel (optional)

Abbildung 1.11 – Verwendung des Flugzeugadapters

Benutzung (PlayStation® 4)

Für eine optimale Verwendung mit der PlayStation® 4 (PS4®) verbinde Dein HyperX Cloud Headset mit dem PS4-Controller und führe folgende Schritte durch:

1. Schalte Deine PS4 ^® -Spielkonsole ein.
2. Navigiere zum Menü „Einstellungen“ und öffne es.
3. Wähle die Menüoption „Geräte“.

4. Scrolle nach unten und wähle „Audiogeräte“.

5. Wähle „Ausgabe über Kopfhörer“ und „Gesamtes Audio“. Schließe dann das Menü.

(PS4-Controller separat erhältlich)

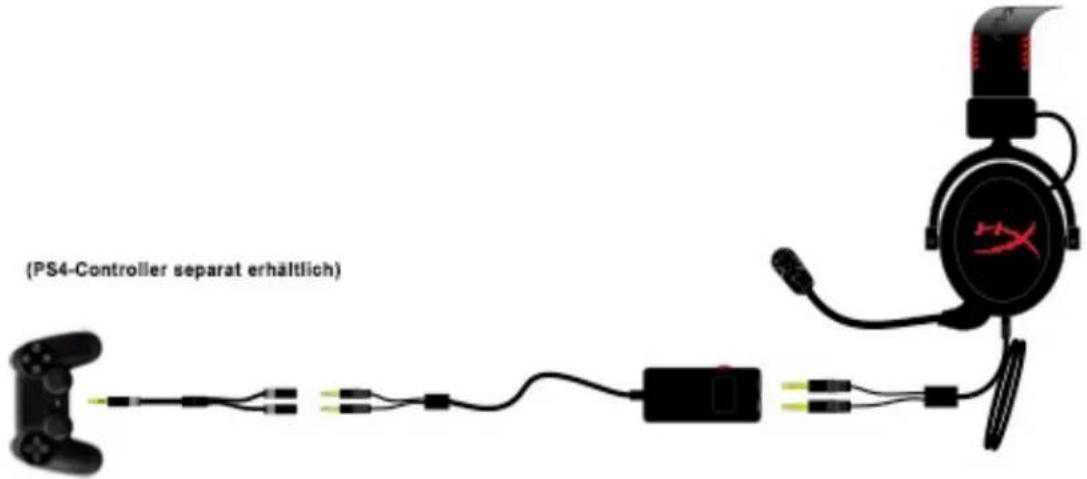

Abbildung 1.12a – Verwendung mit PS4®

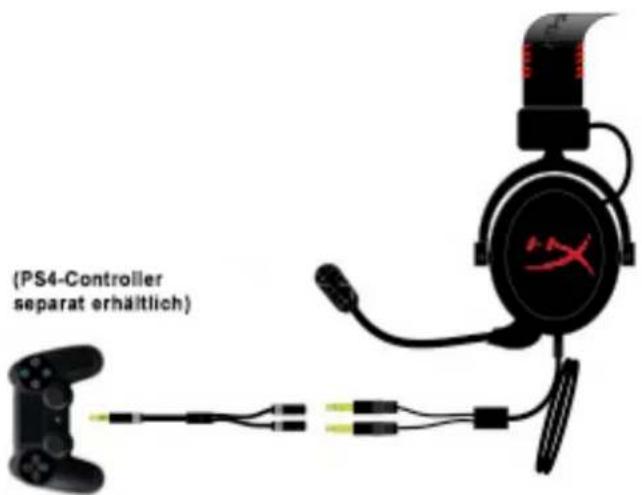

Wenn der PS4-Benutzer das Headset ohne die Steuerbox mit dem PS4-Controller verbindet (Abbildung 1.12b), dann wird die Lautstärke aus dem jeweiligen Spiel heraus geregelt.

(PS4-Controller separat erhältlich)

Abbildung 1.12b – Verwendung mit PS4®

Benutzung (Xbox® One)

Um das HyperX Cloud Headset mit der Xbox ^® One zu verwenden, ist der Xbox One-Adapter (separat erhältlich) erforderlich. Dieser wird mit dem Xbox ^® One-Controller verbunden (Abbildung unten). Da dieser Adapter über eine integrierte Lautstärkeregelung verfügt, kannst Du die mitgelieferte Steuerbox Deines HyperX Cloud Headsets entfernen und das Y-Kabel direkt anschließen, wie unten in Abbildung 1.13 zu sehen.

(Xbox-Controller und -Adapter separat erhältlich)

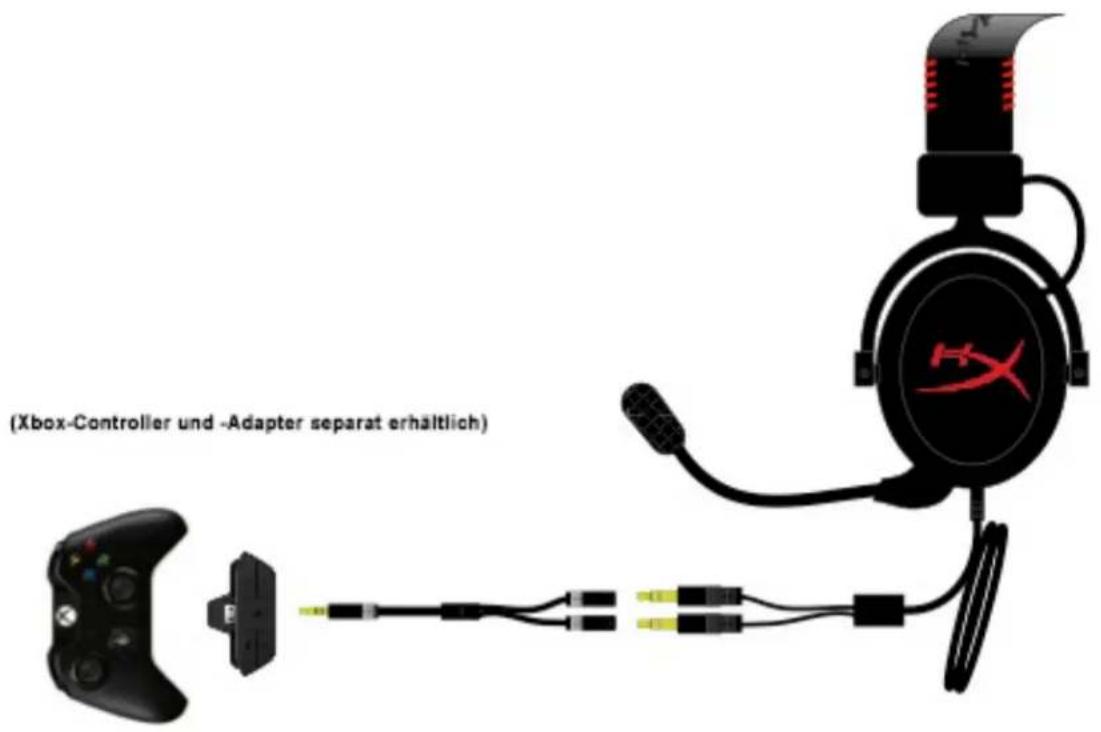

Abbildung 1.13 – Verwendung mit Xbox® One

Benutzung mit Mobilgerät (Telefon oder Tablet)

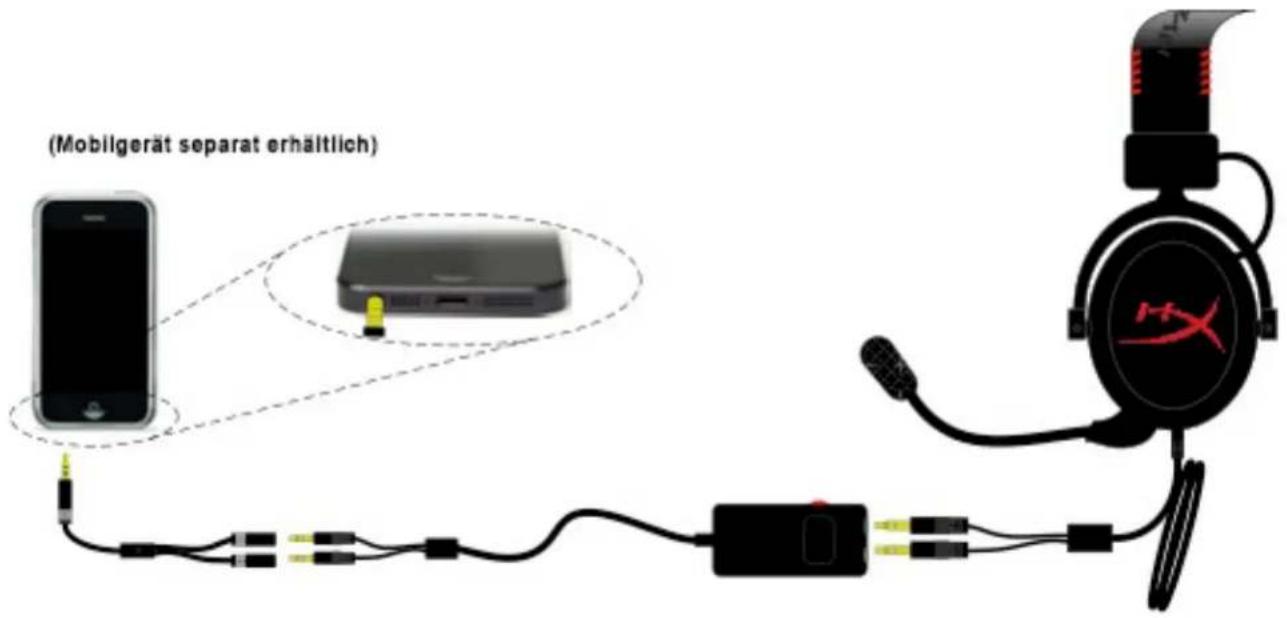

Um das HyperX Cloud Headset mit einem Mobilgerät zu verwenden, verbinde einfach das Y-Kabel mit dem 3,5-mm-Klinkenanschluss, wie unten in Abbildung 1.14 zu sehen. (HINWEIS: Die Position des Klinkenanschlusses kann sich je nach Modell Deines Mobilgeräts unterscheiden.) Die Gesprächs- und Musiklautstärke kannst Du mit dem roten Rad auf der linken Seite der Steuerbox anpassen.

(Mobilgerät separat erhältlich)

Abbildung – Verwendung mit Mobilgerät (Telefon oder Tablet)
