OneDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 12 do 12 Uso com dispositivo móvel (celular ou tablet) Para usar o headset HyperX Cloud com um dispositivo móvel, basta conectar o cabo splitter ao conector de áudio de 3,5mm como mostra a Figura 1.14 abaixo. (OBSERVAÇÃO: A localização do conector de áudio pode variar conforme o modelo e/ou marca do dispositivo móvel que você está usando). O volume da conversa e/ou música que você irá ouvir podem ser ajustados pelo seletor vermelho que fica no lado esquerdo do controle de áudio. Figura 1.14 - uso com dispositivo móvel (celular ou tablet) HyperX é uma divisão da KingstonDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 1 z 12 Zestaw słuchawkowy HyperX Cloud Numery katalogowe: KHX-H3CL/WR (czarny) KHX-H3CLW (biały)Dokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 2 z 12 Wprowadzenie Zoptymalizowany pod kątem profesjonalnych graczy zestaw słuchawkowy HyperX Cloud to wysokiej jakości urządzenie komunikacyjne oferujące doskonały dźwięk, najwyższy komfort użytkowania oraz niepowtarzalny styl. W zestawie zastosowano regulowany, miękki, pokryty sztuczną skórą pałąk oraz zamknięte nauszniki, które zapewniają lepsze odtwarzanie niskich tonów oraz praktycznie nie dopuszczają do emisji dźwięku poza słuchawki. Zestaw słuchawkowy HyperX Cloud jest zgodny ze standardem Hi-Fi, a jego wytrzymała konstrukcja pozwala używać go podczas grania w najbardziej nawet wymagających warunkach. Zestaw jest ponadto kompatybilny z tabletami i smartfonami, dzięki czemu nadaje się doskonale do zastosowań mobilnych. Zawartość opakowania:

• 1 zestaw słuchawkowy HyperX Cloud

• 1 odłączany mikrofon (na rys. 1.1 podłączony do zestawu)

• 1 dodatkowy zestaw welurowyc

• 1 moduł sterujący z przewodem 100 cm (przewód wyposażony we wtyczki audio jack 3,5 mm)

• 1 przedłużacz (200 cm)

• 1 przewód rozdzielający (10 cm)

• 1 adapter samolotowy

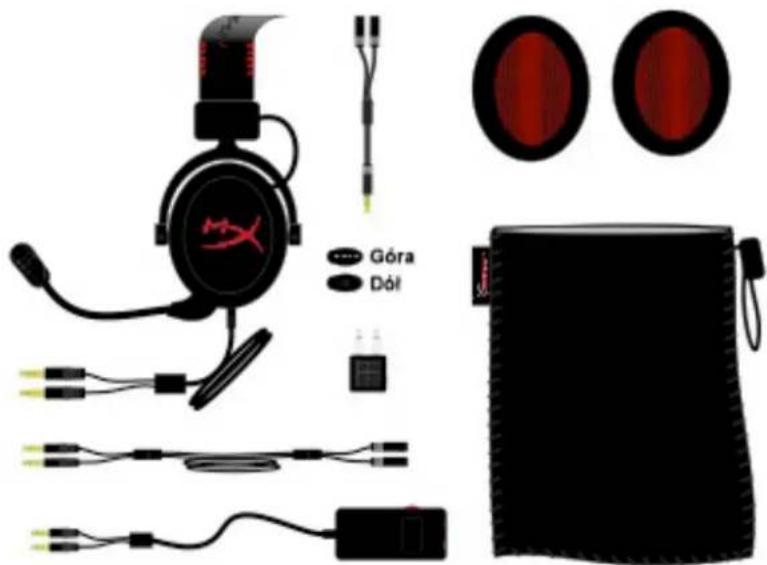

• 1 torba siateczkowa Rys. 1.1 – Zawartość zestawu Cechy:

• Zgodne ze standardem Hi-Fi słuchawki ze sterownikami 53 mm gwarantujące doskonałą jakość dźwięku

• Częstotliwość przenoszenia 15–25 kHz (głośniki w słuchawkach)

• Odłączany mikrofon (szybkie i łatwe podłączanie/odłączanie, jeżeli tylko słuchasz muzyki)

• Solidna aluminiowa konstrukcja zapewniająca trwałość i stabilność

• Bardzo miękki pałąk oraz nauszniki ze sztucznej skóry

• Zamknięte nauszniki poprawiające odtwarzanie niskich tonów i zapobiegające emisji dźwięku poza słuchawkiDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 3 z 12 Dane techniczne:

• Typ przetwornika: dynamiczny 53 mm

• Zasada działania: zamknięty

• Częstotliwość przenoszenia: 15 Hz – 25 KHz (głośniki w słuchawkach)

• Impedancja nominalna: 60 omów na stronę

• Nominalny poziom ciśnienia akustycznego (SPL): 98+/-3 dB

• Całkowite zniekształcenia harmoniczne (THD): < 2%

• Moc wyjściowa: 150 mW

• Typ słuchawek: nagłowne, wokółuszne

• Tłumienie dźwięków otoczenia: ok. 20 dBA

• Waga z mikrofonem i przewodem: 350 g

• Długość i typ przewodu: 1 m + przedłużacz 2 m + 10 cm przewód do iPhone'a

• Połączenie: wtyczka mini stereo jack (3,5 mm)

• Typ przetwornika mikrofonu: pojemnościowy (back elektret)

• Zasada działania: gradient ciśnienia

• Charakterystyka kierunkowości: kardioidalna

• Zużycie prądu: maks. 0,5 mA

• Impedancja nominalna: ≤ 2,2 kilooma +/- 30%

• Napięcie w obwodzie otwartym przy f = 1 kHz: 20 mV/Pa

• Częstotliwość przenoszenia: 100 – 12.000 Hz (mikrofon)

• Całkowite zniekształcenia harmoniczne (THD): 2% przy f = 1 kHz

• Maksymalny poziom ciśnienia akustycznego (SPL): 105 dB SPL (THD ≤ 1,0% przy 1 kHz)

• Wyjście mikrofonu: -39+/-3 dB

• Długość ramienia mikrofonu: 150 mm (z łącznikiem)

• Średnica kapsuły: 6 mmDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 4 z 12 Przegląd zawartości zestawu

J K L A. Pokryty sztuczną skórą pałąk z logo HyperX B. Aluminiowe ramię regulacyjne pałąka C. Podłączony przewód (1 m długości) z wtyczkami wejściowymi jack 3,5 mm (litera E) D. Odłączany mikrofon z regulowanym ramieniem i kondensatorem E. Wejściowe wtyczki audio jack 3,5 mm przewodu zestawu słuchawkowego o długości 1 metra F. Dodatkowy zestaw podkładek usznych G. 2-metrowy przedłużacz H. Przewód modułu sterującego z wtyczkami audio jack 3,5 mm i moduł sterujący (litera I)

I. Moduł sterujący z przyciskiem

wielofunkcyjnym i regulacją głośności. Przycisk wielofunkcyjny służy do: a. odbierania lub kończeni

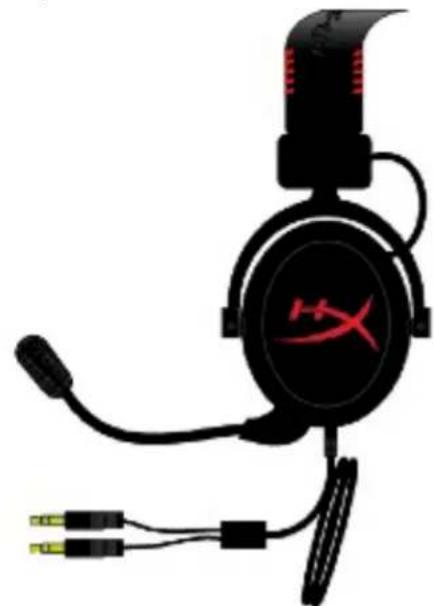

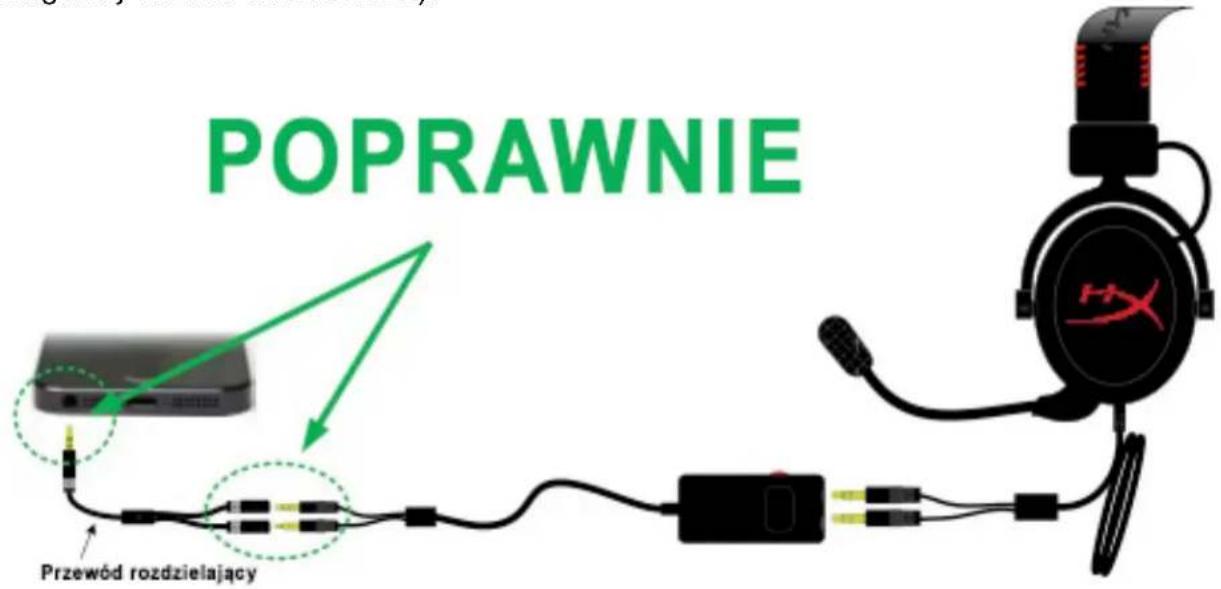

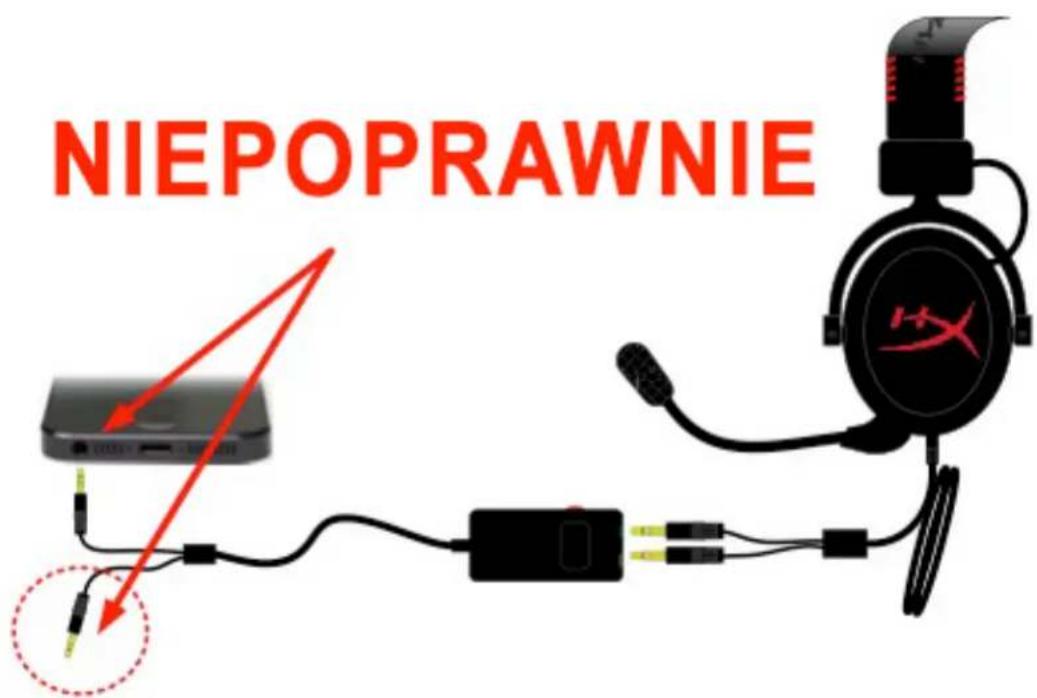

połączenia telefonicznego z urząd zenia mobilnego; b. wstrzymywania o dtwarzania podczas słuchania muzyki z urządzenia mobilnego. J. Przewód rozdzielający sygnał zestawu słuchawkowego z wtyczką audio jack 3,5 mm K. Wtyczka mikrofonu (domyślnie podłączona do zestawu słuchawkowego), za pomocą której mikrofon (litera D) podłącza się do zestawu słuchawkowego HyperX L. Adapter samolotowy z wtyczkami audio jack 3,5 mm oraz wtyczką konwertera wejściowegoDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 5 z 12 Poprawne i niepoprawne użytkowanie Aby podłączyć zestaw słuchawkowy HyperX Cloud do urządzenia z pojedynczym gniazdem audio jack 3.5 mm, NALEŻY użyć przewodu rozdzielającego (przypominającego literę Y), aby zagwarantować, że każda wtyczka zostanie poprawnie i bezpiecznie podłączona. NIE wolno ignorować ani pozostawiać żadnych wtyczek audio jack bez połączenia (jak pokazano poniżej w konfiguracji NIEPRAWIDŁOWEJ).Dokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 6 z 12 Użytkowanie (połączenie bezpośrednie) Podłącz zestaw słuchawkowy bezpośrednio do komputera lub innego urządzenia, które ma gniazda słuchawek i mikrofonu. Wtyczkę zestawu słuchawkowego, która jest oznaczona zielonymi paskami, podłącz do portu oznaczonego zielonym kolorem lub symbolem słuchawek , natomiast wtyczkę mikrofonu, która jest oznaczona różowymi paskami, podłącz do portu oznaczonego kolorem różowym lub symbolem mikrofonu . (Opcja: do zwiększenia długości przewodu zestawu słuchawkowego można użyć dołączonego przedłużacza (litera G na stronie

4) – patrz rys. 1.3).Dokument nr 480KHX-H3CL/WR.A03

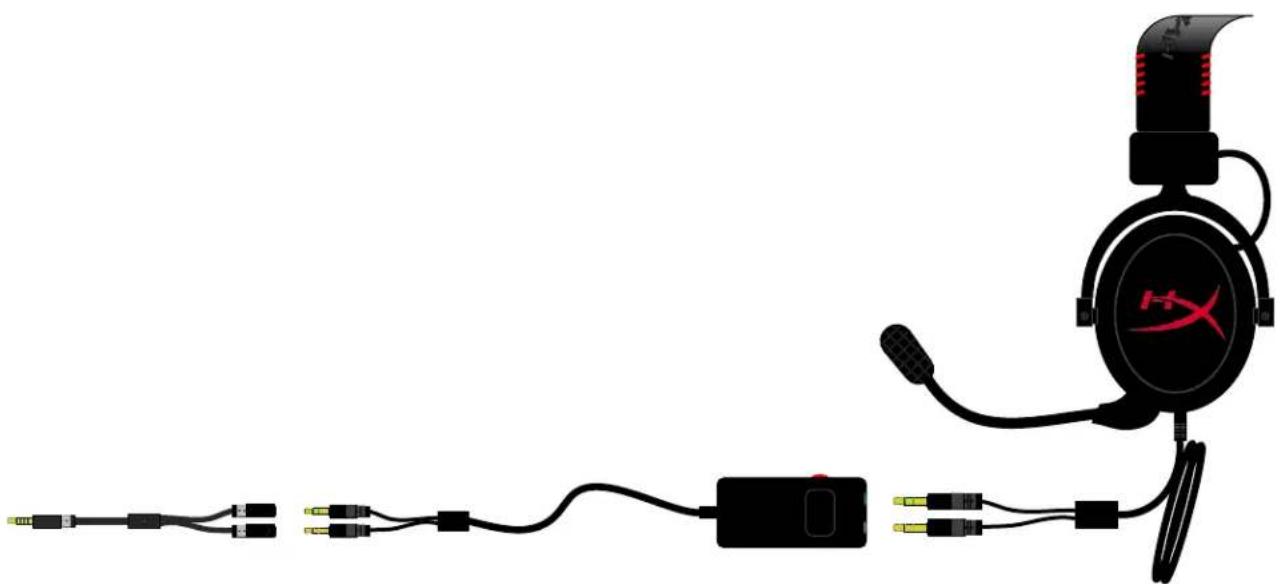

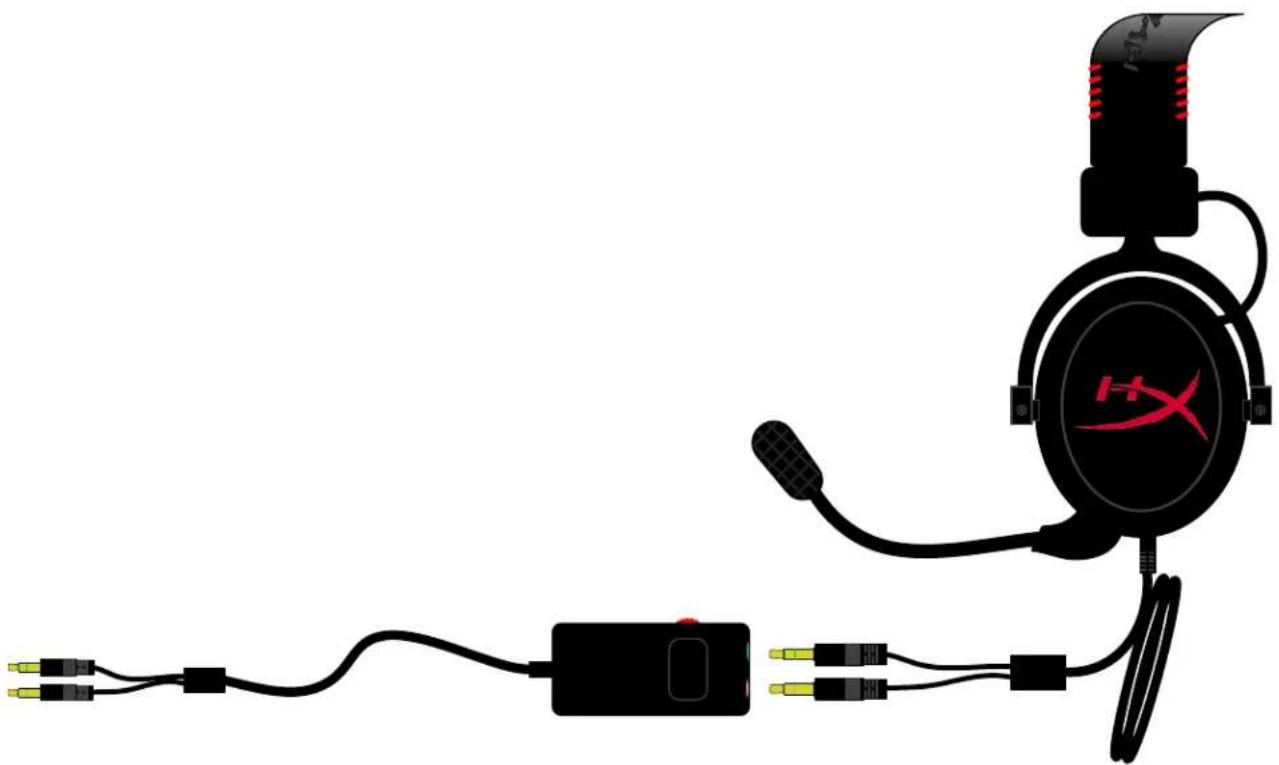

Zestaw słuchawkowy HyperX Cloud Strona 7 z 12 Użytkowanie (z modułem sterującym) Podłącz zestaw słuchawkowy do gniazd zestawu słuchawkowego i mikrofonu w module sterującym. Wtyczkę zestawu słuchawkowego (zielone paski) podłącz do zielonego portu wejściowego modułu sterującego, a wtyczkę mikrofonu (różowe paski) podłącz do różowego portu wejściowego modułu sterującego. Następnie podłącz przewód modułu sterującego do komputera (lub innego urządzenia wyjściowego wyposażonego w gniazda mikrofonu i słuchawek), używając wtyczek audio jack 3,5 mm, którymi zakończony jest przewód. (Opcja: w celu zwiększenia długości przewodu zestawu słuchawkowego i modułu sterującego można użyć dołączonego przedłużacza (litera G na stronie 4)). Rys. 1.4 – Przedłużacz (opcja) Rys. 1.5 – Sposób użycia modułu sterującegoDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 8 z 12 Użytkowanie (z modułem sterującym i przewodem rozdzielającym sygnał zestawu słuchawkowego) Jeśli zestaw słuchawkowy ma zostać podłączony do laptopa lub urządzenia mobilnego (telefonu lub tabletu), które mają pojedyncze gniazdo audio jack oznaczone zazwyczaj symbolem słuchawek lub zestawu słuchawkowego : Podłącz moduł sterujący do przewodu rozdzielającego sygnał zestawu słuchawkowego (litera J na stronie 4). Dzięki temu można podłączyć osobne wtyczki mikrofonu i słuchawek za pomocą jednej wtyczki audio jack 3,5 mm, tak jak pokazano na rys. 1.8. Rys. 1.6 – Przewód rozdzielający sygnał zestawu słuchawkowego (Opcja: w celu zwiększenia długości przewodu zestawu słuchawkowego i modułu sterującego można użyć dołączonego przedłużacza (litera G na stronie 4)). Rys. 1.7 – Przedłużacz (opcja) Rys. 1.8 – Sposób użycia przewodu rozdzielającego sygnał zestawu słuchawkowegoDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 9 z 12 Użytkowanie (z adapterem samolotowym) Jeśli zestaw słuchawkowy ma zostać podłączony do gniazda samolotowego (zazwyczaj znajdującego się w podłokietniku fotela), jak pokazano na rys. 1.9, podłącz przewód rozdzielający sygnał zestawu słuchawkowego do adaptera samolotowego (litera L na stronie

4) dostarczonego z zestawem słuchawkowym i podłącz adapter samolotowy do gniazda audio

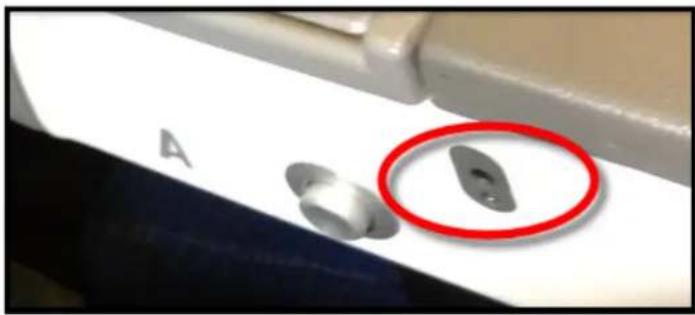

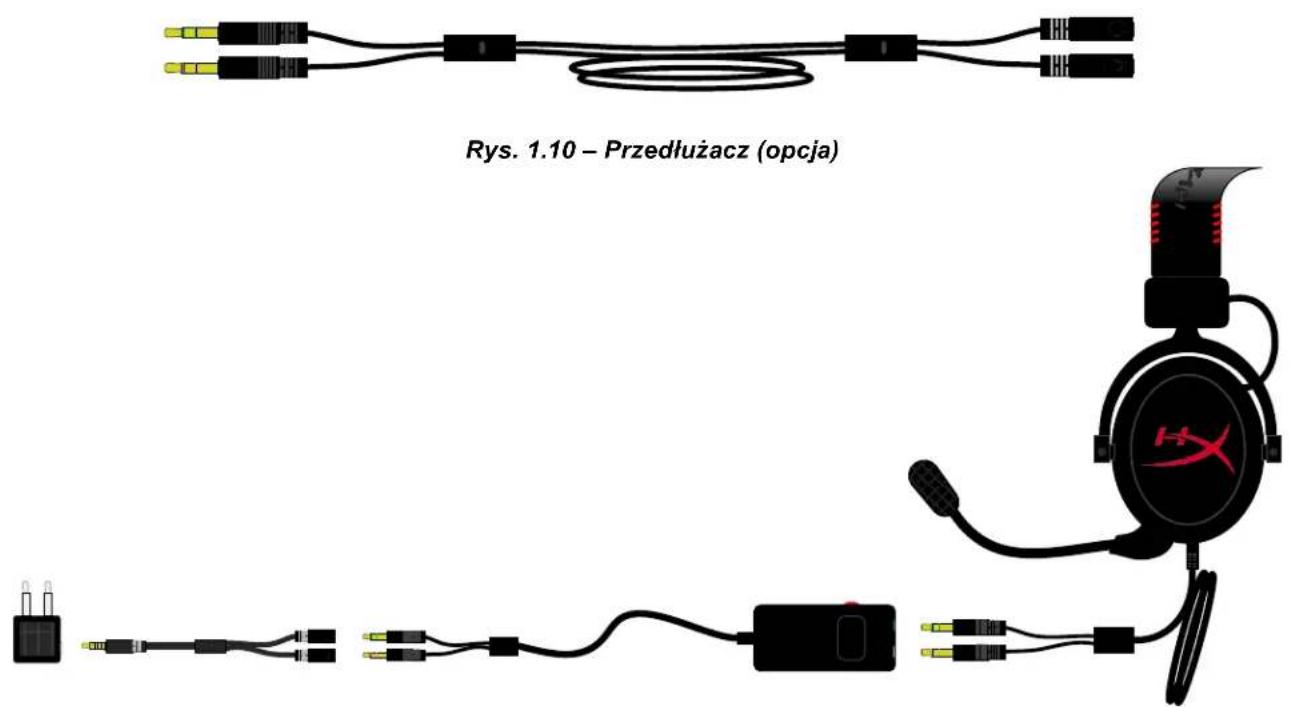

jack w podłokietniku fotela. Figure 1.9 – Wtyczki wejściowe w fotelu samolotowym (podłokietnik) (Opcja: w celu zwiększenia długości przewodu zestawu słuchawkowego i modułu sterującego można użyć dołączonego przedłużacza (litera G na stronie 4)). Rys. 1.10 – Przedłużacz (opcja) Rys. 1.11 – Sposób użycia adaptera samolotowegoDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 10 z 12 Użytkowanie (z konsolą PlayStation® 4) Aby zapewnić optymalną pracę zestawu słuchawkowego z konsolą PlayStation

podłącz zestaw słuchawkowy HyperX Cloud do kontrolera konsoli PS4 i wykonaj poniższe czynności:

1. Włącz konsolę PS4

2. Przejdź do menu Ustawienia i otwórz je.

3. W menu zaznacz opcję ‘Urządzenia‘ i wybierz ją.

4. Przewiń w dół do pozycji ‘Urządzenia audio‘ i wybierz ją.

5. Wybierz opcję ‘Wyjście na słuchawki,’ a następnie pozycję ’Całość dźwięku.’

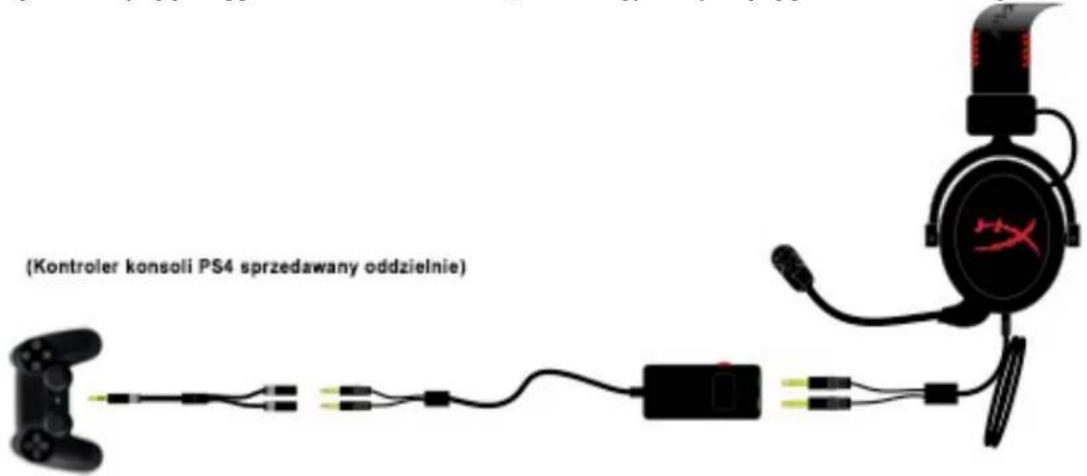

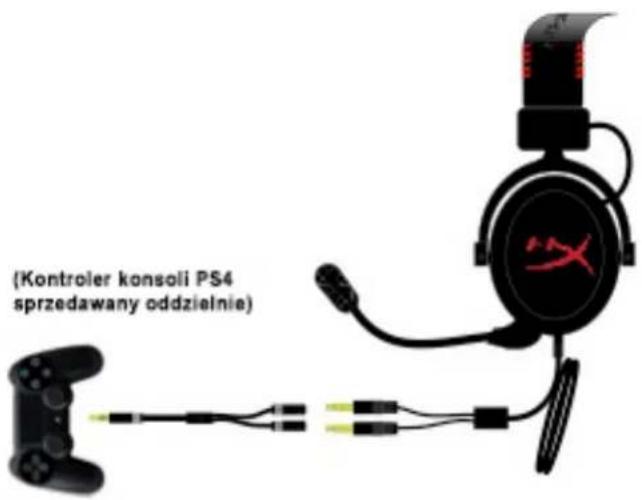

Rys. 1.12a – Sposób użycia z konsolą PS4

Jeśli zestaw słuchawkowy podłączono do kontrolera konsoli PS4 bez modułu sterującego głośnością (jak pokazano na rys. 1.12b), poziom głośności i parametry dźwięku należy regulować za pomocą opcji uruchomionej gry. Rys. 1.12b – Sposób użycia z konsolą PS4 ®Dokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 11 z 12 Użytkowanie (z konsolą Xbox

One) Do podłączenia zestawu słuchawkowego HyperX Cloud do konsoli Xbox

One niezbędny jest adapter konsoli Xbox One (sprzedawany oddzielnie) podłączany do kontrolera konsoli Xbox

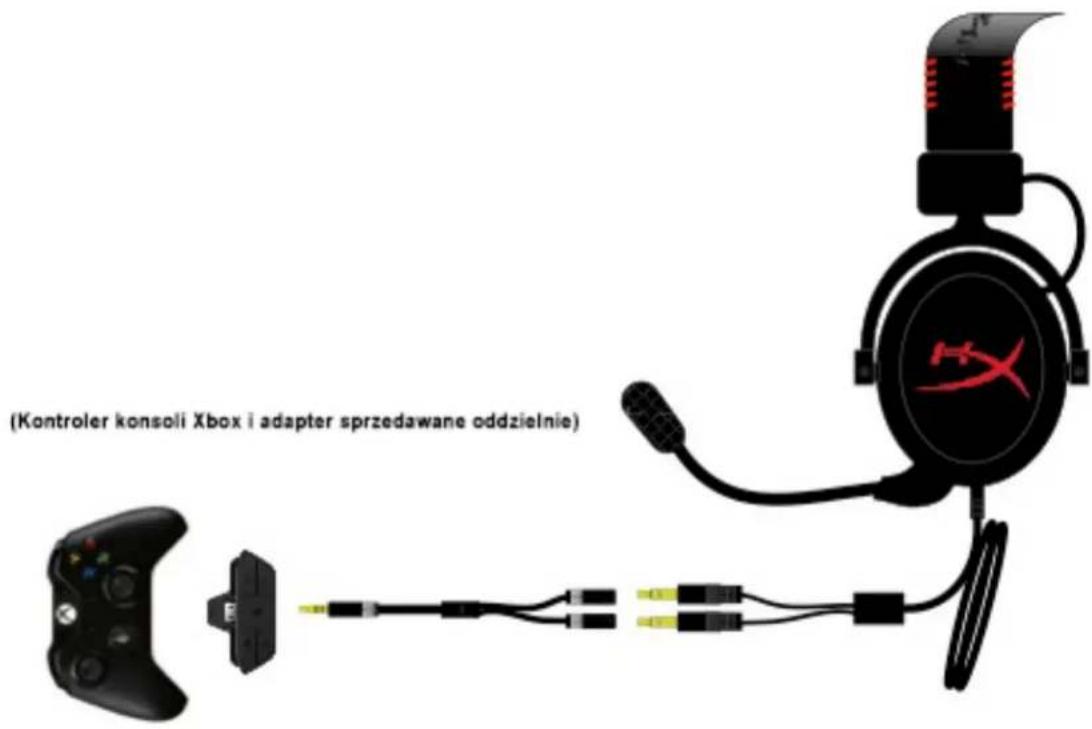

One (patrz niżej). Ponieważ adapter ten posiada zintegrowane sterowanie głośnością, nie ma konieczności stosowania modułu sterującego zestawu słuchawkowego HyperX Cloud. Wystarczy podłączyć adapter bezpośrednio do przewodu rozdzielającego (patrz rys. 1.13 poniżej). Rys. 1.13 – Sposób użycia z konsolą Xbox

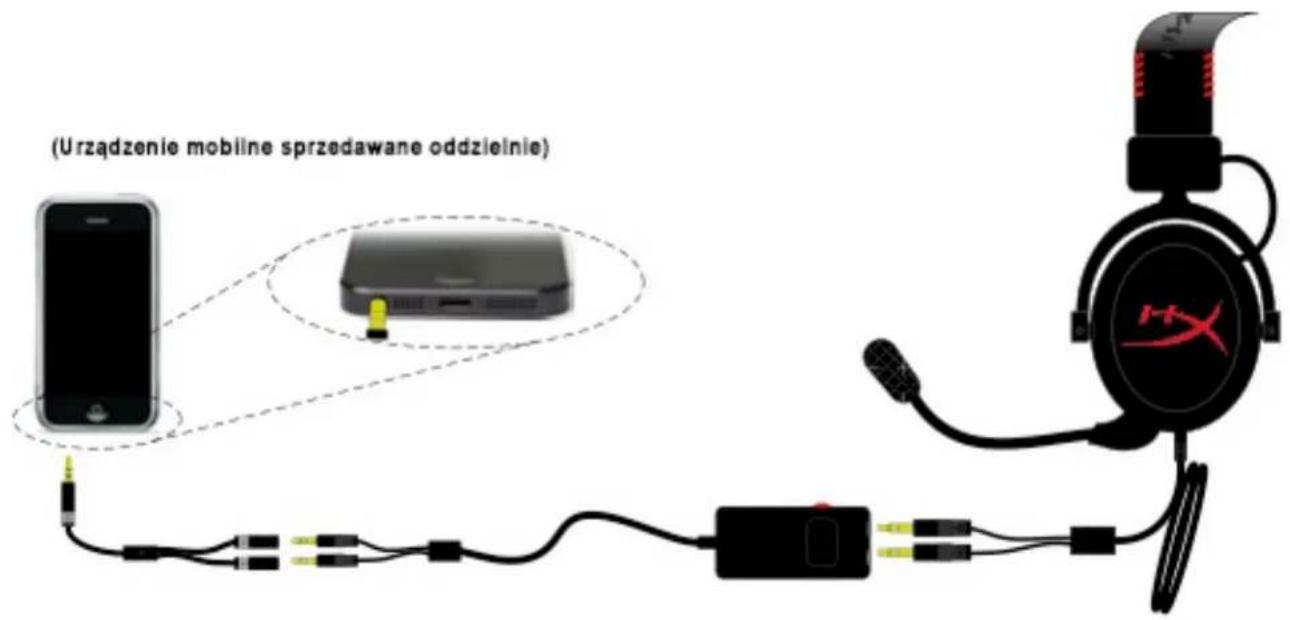

OneDokument nr 480KHX-H3CL/WR.A03 Zestaw słuchawkowy HyperX Cloud Strona 12 z 12 Użytkowanie z urządzeniami mobilnymi (telefonami lub tabletami) Aby móc używać zestawu słuchawkowego HyperX Cloud z urządzeniem mobilnym, należy podłączyć przewód rozdzielający do gniazda audio jack 3,5 mm (patrz rys. 1.14 poniżej). (UWAGA: Umiejscowienie gniazda audio może się różnić w zależności od modelu i/lub marki używanego urządzenia mobilnego.) Głośność rozmowy telefonicznej i/lub słuchanej muzyki można regulować za pomocą czerwonego potencjometru na lewej stronie modułu sterującego. Rys. 1.14 – Sposób użycia z urządzeniem mobilnym (telefonem lub tabletem) HyperX jest działem irmy KingstonДокумент № 480KHX-H3CL/WR.A03 Гарнитура HyperX Cloud Стр. 1 из 12 Гарнитура HyperX Cloud Номера частей: KHX-H3CL/WR (Черный) KHX-H3CLW (Белый)Документ № 480KHX-H3CL/WR.A03 Гарнитура HyperX Cloud Стр. 2 из 12
