MANUALE UTENTE HyperX CloudX KINGSTON

Numeri di parte: KHX-H3CL/WR (Nero) KHX-H3CLW (Bianco)

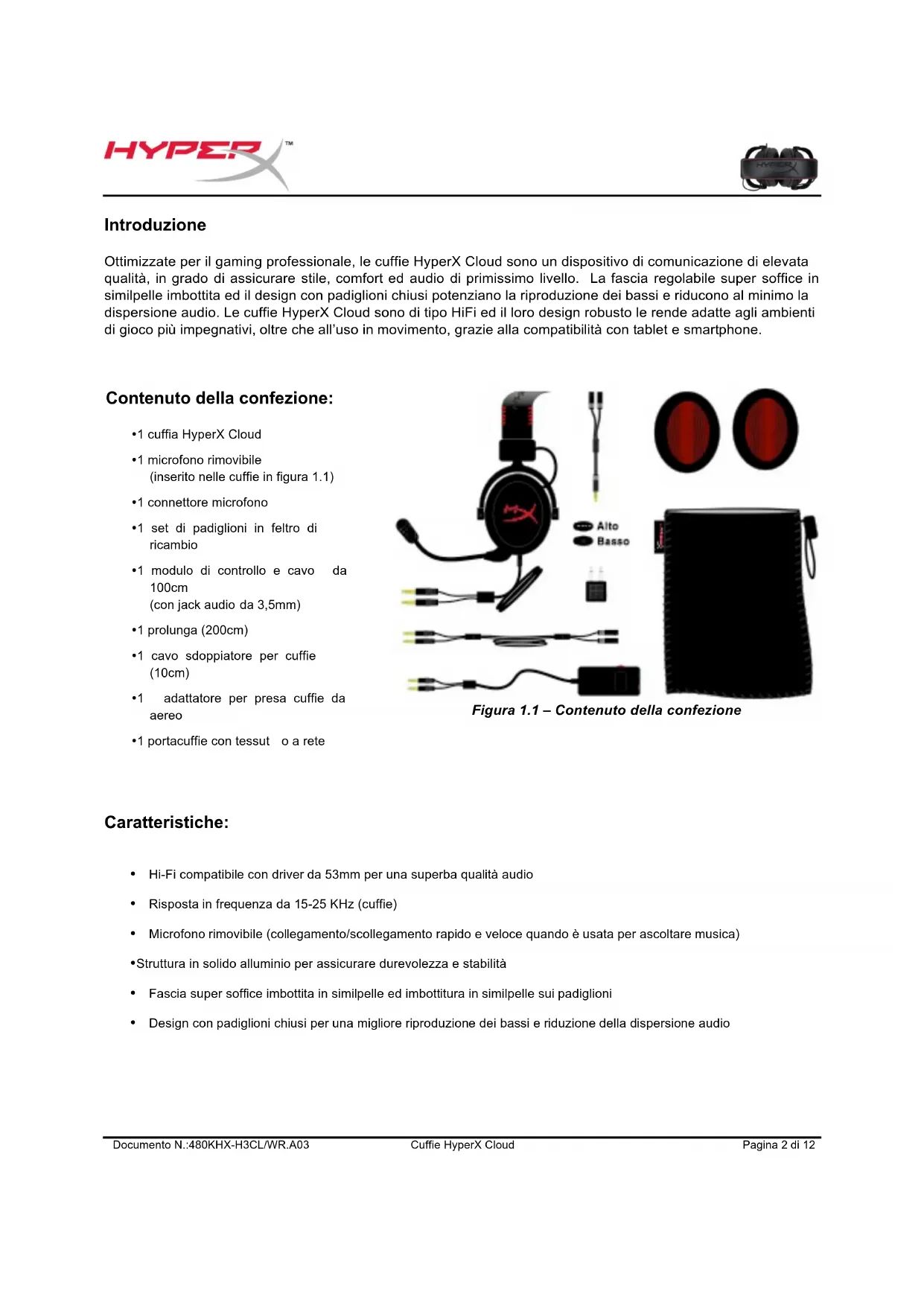

Introduzione

Ottimizzate per il gaming professionale, le cuffie HyperX Cloud sono un dispositivo di comunicazione di elevata qualità, in grado di assicurare stile, comfort ed audio di primissimo livello. La fascia regolabile super soffice in similpelle imbottita ed il design con padiglioni chiusi potenziano la riproduzione dei bassi e riducono al minimo la dispersione audio. Le cuffie HyperX Cloud sono di tipo HiFi ed il loro design robusto le rende adatte agli ambienti di gioco più impegnativi, oltre che all'uso in movimento, grazie alla compatibilità con tablet e smartphone.

Contenuto della confezione:

•1 cuffia HyperX Cloud
- 1 microfono rimovibile (inserito nelle cuffie in figura 1.1)
•1 connettore microfono
- 1 set di padiglioni in feltro di ricambio
- 1 modulo di controllo e cavo da 100cm (con jack audio da 3,5mm)
•1 prolunga (200cm)
• 1 cavo sdoppiatore per cuffie (10cm)
•1 adattatore per presa cuffie da aereo
•1 portacuffie con tessut o a rete

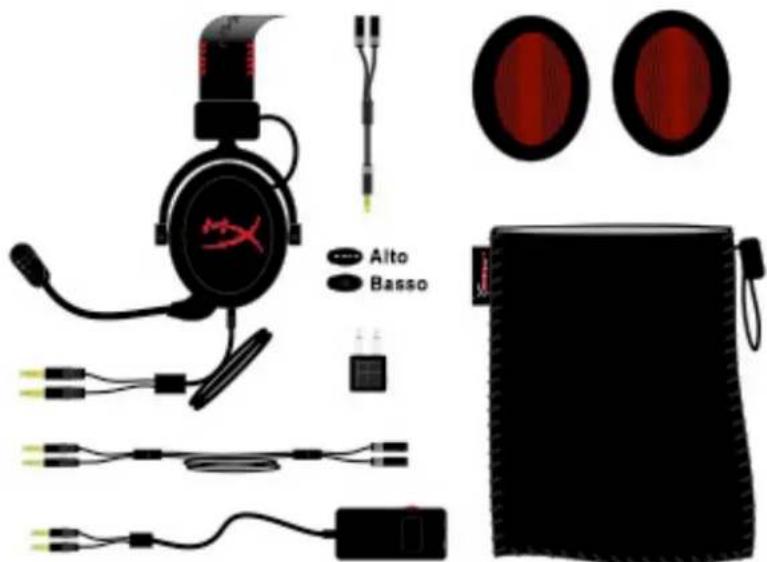

Figura 1.1 – Contenuto della confezione

Caratteristiche:

• Hi-Fi compatibile con driver da 53mm per una superba qualità audio
• Risposta in frequenza da 15-25 KHz (cuffie)
- Microfono rimovibile (collegamento/scollegamento rapido e veloce quando è usata per ascoltare musica)
- Struttura in solido alluminio per assicurare durevolezza e stabilità
- Fascia super soffice imbottita in similpelle ed imbottitura in similpelle sui padiglioni
- Design con padiglioni chiusi per una migliore riproduzione dei bassi e riduzione della dispersione audio

Specifiche tecniche:

•Tipo di trasduttore: dinamico da 53mm
- Principio di funzionamento: chiuso
• Risposta in frequenza: 15Hz-25KHz (cuffie)
• Impedenza nominale: 60 ohm per sistema

•SPL nominale: 98+/-3dB

•T.H.D: < 2%

•Potenza in ingresso: 150mW

- Adattamento all'orecchio: circumaurale

- Attenuazione rumore ambientale: circa 20 dBA

-Pressione della fascia: 5 N

•Peso con microfono e cavo: 350g

• Tipo e lunghezza del cavo: 1m + 2m prolunga + 10cm iPhone

•Connessione: jack mini stereo (3,5mm)

- Tipo di trasduttore microfono: condensatore (elettrete posteriore)

- Principio di funzionamento: gradiente di pressione

- Pattern polare: cardioide

•Alimentazione: phantom

• Tensione di alimentazione: 2V

•Corrente assorbita: max 0,5 mA

• Impedenza nominale: ≤2,2 k ohm +/- 30%

• Tensione di circuito aperto: con f = 1 kHz 20 mV / Pa

• Risposta in frequenza: 100 - 12.000 Hz (microfono)

•T.H.D: 2% con f = 1 kHz

•SPL Max: 105dB SPL (THD ≤ 1,0% a 1KHz)

•Uscita microfono: -39+/-3dB

•Dimensioni: 6*5mm

•Lunghezza braccio microfono: 150mm (perno incluso)

•Diametro capsula: 6mm

Descrizione generale

A. Fascia in similpelle con logo HyperX
B. Braccio in alluminio per la regolazione della fascia
C. Cavo (1 metro in lunghezza) con jack da 3,5mm (lettera E)
D. Microfono rimovibile con braccio regolabile e condensatore
E. Jack audio da 3,5mm all'estremità del cavo da 1 metro delle cuffie
F. Set aggiuntivo di cuscinetti
G. Prolunga da 2 metri
H. Cavo modulo di controllo con jack audio da 3,5mm e modulo di controllo (lettera I)
I. Modulo di controllo con pulsanti multifunzione e regolazione volume. Il pulsante multifunzione consente di:
a. Rispondere o terminare una chiamata da un dispositivo mobile
b. Mettere in pausa un brano quando si ascolta musica da un dispositivo mobile
J. Ca vo sdoppiatore per cuffie con jack audio da 3,5mm
K. Connettore microfono (inserito nelle cuffie di default) per collegare il microfono (lettera D) alle cuffie HyperX
L. Adattatore per aereo con jack audio da 3,5mm e jack convertitore di ingresso

Utilizzo (differenza tra corretto ed errato)

Quando si collegano le cuffie HyperX Cloud ad un dispositivo dotato di una sola presa per jack audio da 3,5mm, È NECESSARIO utilizzare il cavo sdoppiatore (o cavo ad "Y") per assicurarsi che tutti i jack siano collegati ed inseriti correttamente. NON lasciare alcun jack audio scollegato, così come indicato di seguito nella configurazione "ERRATO".

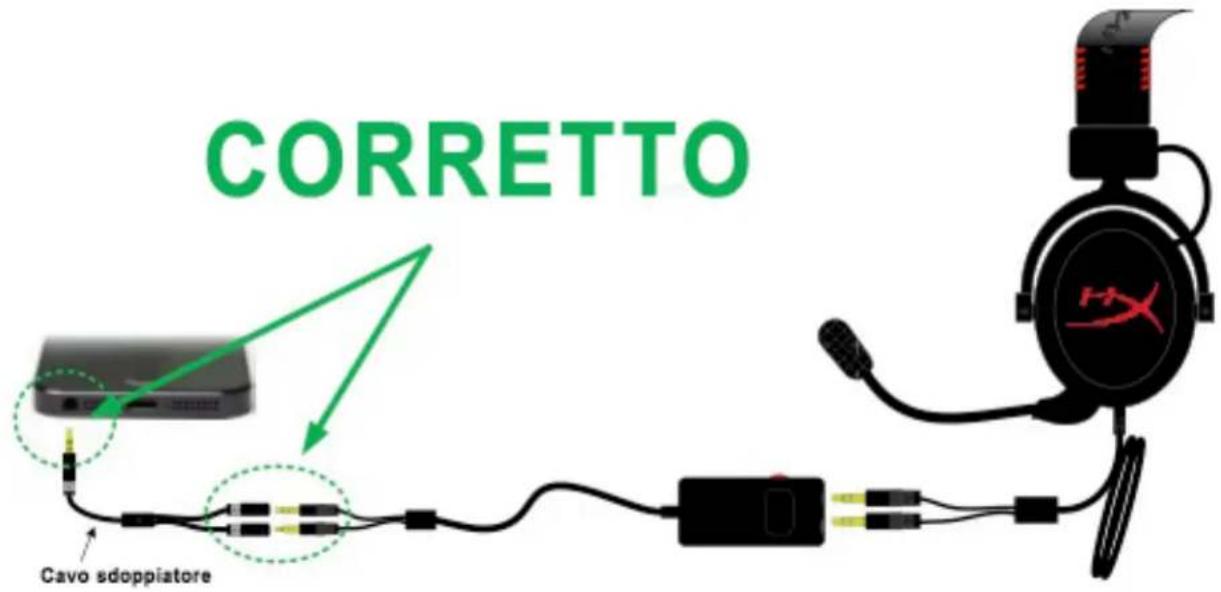

CORRETTO Cavo sdoppiatore

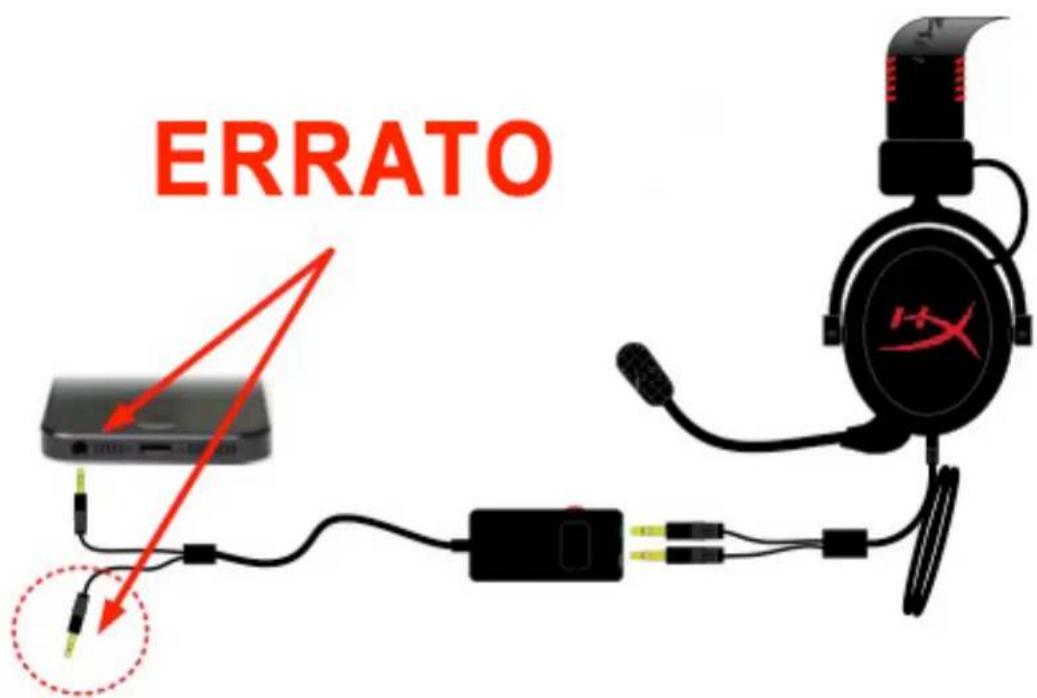

ERRATO

Utilizzo (collegamento diretto)

Collegate direttamente le cuffie ad un computer (o altro dispositivo) che disponga di connessioni separate per microfono e cuffie. Il jack delle cuffie presenta delle bande verdi e va inserito nella porta contrassegnata dal colore verde o dal simbolo delle cuffie , mentre il jack del microfono presenta delle bande rosa e va inserito nella porta contrassegnata dal colore rosa o dal simbolo del microfono ⚠. Soluzione opzionale: È possibile utilizzare anche la prolunga inclusa nella confezione (lettera G a Pagina 4) per estendere ulteriormente la lunghezza del cavo delle cuffie, come mostrato nella Figura 1.3.

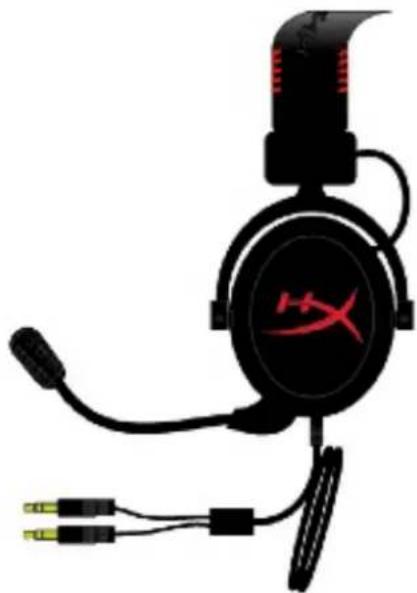

Figura 1.2 – Connessione diretta (senza prolunga)

Figura 1.3 - Connessione diretta (con prolunga da 2 metri)

Utilizzo (con modulo di controllo)

Collegate le cuffie al modulo di controllo in cui è possibile inserire entrambi i jack, sia delle cuffie che del microfono. Il jack delle cuffie (bande verdi) va inserito nella porta verde del modulo di controllo, mentre il jack del microfono (bande rosa) va inserito nella porta rosa del modulo di controllo. Il cavo del modulo di controllo va quindi inserito nel computer (o altro dispositivo dotato di ingressi separati per microfono e cuffie) utilizzando i jack audio da 3,5mm posti all'estremità del cavo.

Soluzione opzionale: È possibile utilizzare anche la prolunga inclusa nella confezione (lettera G a Pagina 4) per estendere ulteriormente la lunghezza del cavo delle cuffie e del modulo di controllo.

Figura 1.4 – Prolunga (opzionale)

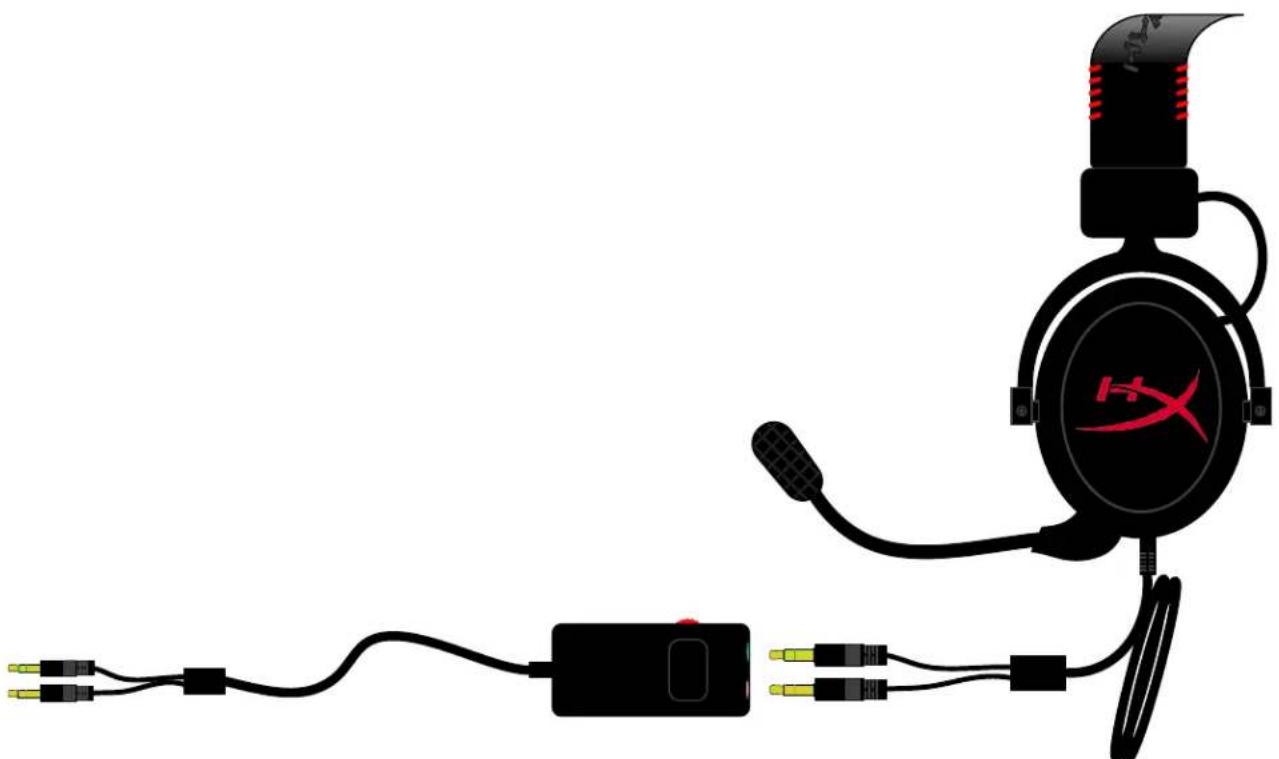

Figura 1.5 – Utilizzo con modulo di controllo

Utilizzo (con modulo di controllo e cavo splitter per cuffie)

È possibile collegare le cuffie anche ad un laptop o altro dispositivo mobile (telefono o tablet) dotati di un'unica porta audio, di solito contrassegnata dal simbolo delle cuffie 📋

Collegare il modulo di controllo al cavo splitter delle cuffie (lettera J a Pagina 4.) In questo modo è possibile trasformare i due jack (microfono e cuffie) in un jack audio singolo da 3,5mm, come mostrato nella Figura 1.8.

Figura 1.6 - Cavo splitter per cuffie

Soluzione opzionale: È possibile utilizzare anche la prolunga inclusa nella confezione (lettera G a Pagina 4) per estendere ulteriormente la lunghezza del cavo delle cuffie e del modulo di controllo.

Figura 1.7 – Prolunga (opzionale)

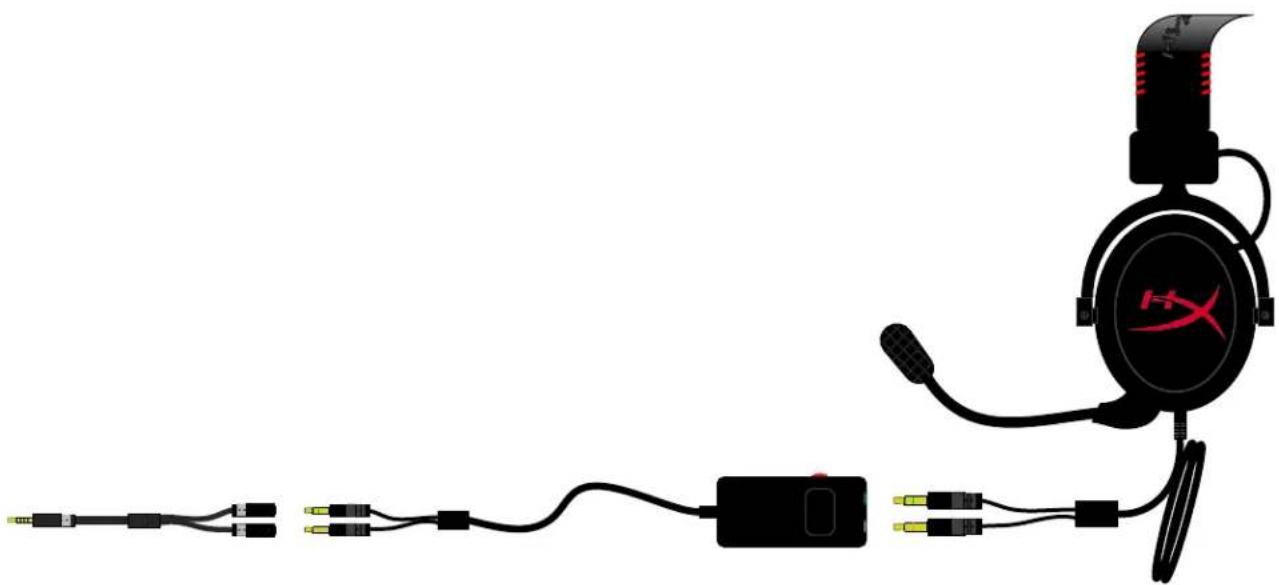

Figura 1.8 – Utilizzo con cavo splitter per cuffie

Utilizzo (con adattatore per aeroplano)

Se si desidera collegare le cuffie ad una porta per cuffie in aeroplano (generalmente presente nel bracciolo della poltrona) del tipo mostrato nella Figura 1.9, collegare il cavo splitter per cuffie all'adattatore per aeroplano fornito in dotazione (lettera L a Pagina 4) ed inserire poi il jack audio dell'adattatore nell'apposita porta situata nel bracciolo della poltrona.

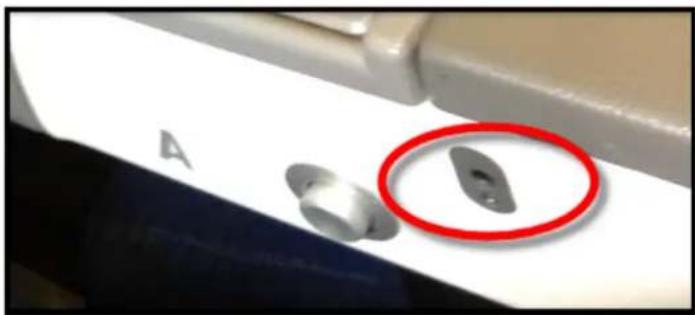

Figura 1.9 – Porta audio nella poltrona dell'aeroplano (bracciolo)

Soluzione opzionale: è possibile utilizzare anche la prolunga inclusa nella confezione (lettera G a Pagina 4) per estendere ulteriormente la lunghezza del cavo delle cuffie e del modulo di controllo.

Figura 1.10 – Prolunga (opzionale)

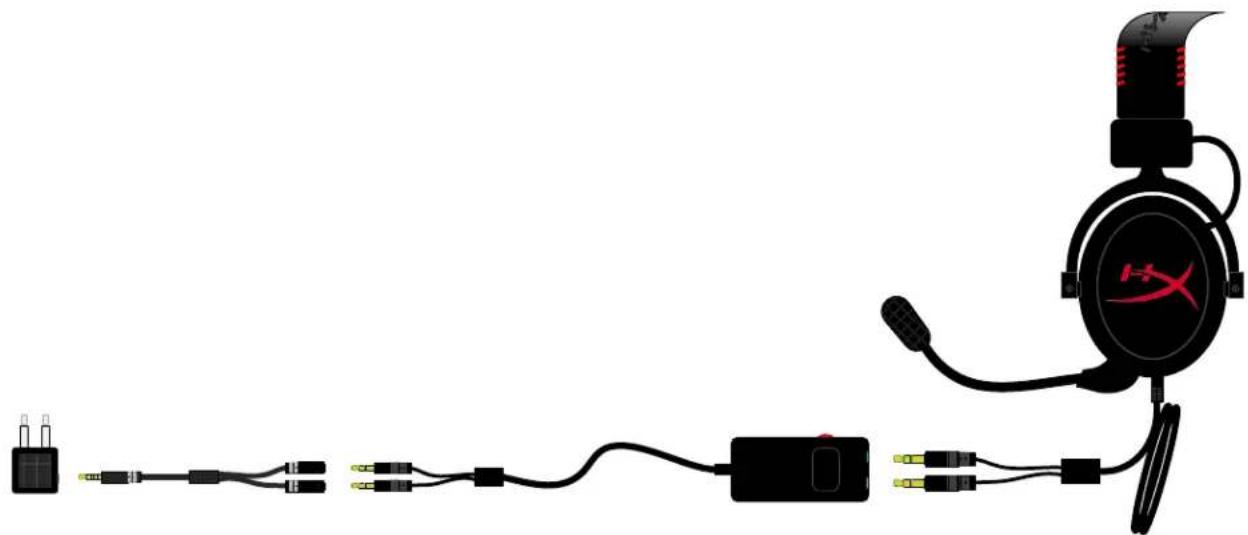

Figura 1.11 – Utilizzo dell'adattatore per aeroplano

Utilizzo (PlayStation® 4)

Per utilizzare al meglio le cuffie HyperX Cloud con la console PlayStation ^® 4 (PS4 ^® ), collegarle al controller di gioco della PS4 e procedere come descritto di seguito:

1. Accendere la console PS4®.
2. Accedere al menu delle impostazioni e selezionarlo.
3. Evidenziare la voce di menu 'Devices' e selezionarla.
4. Scorrere fino alla voce 'Audio Devices' e selezionarla.
5. Scegliere 'Output to Headphones' e selezionare 'All Audio'.

(controller PS4 venduto separatamente)

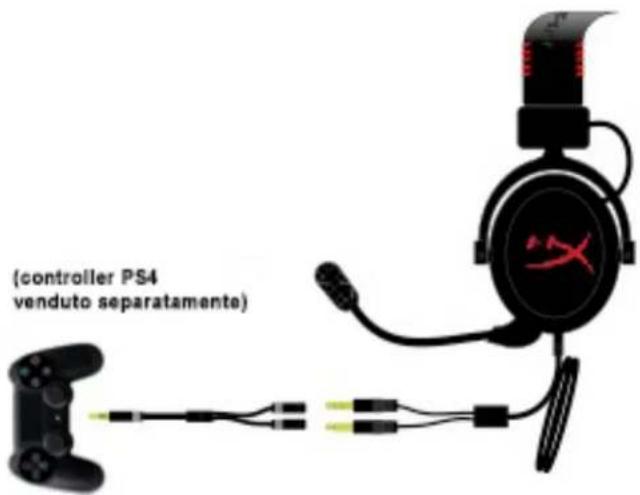

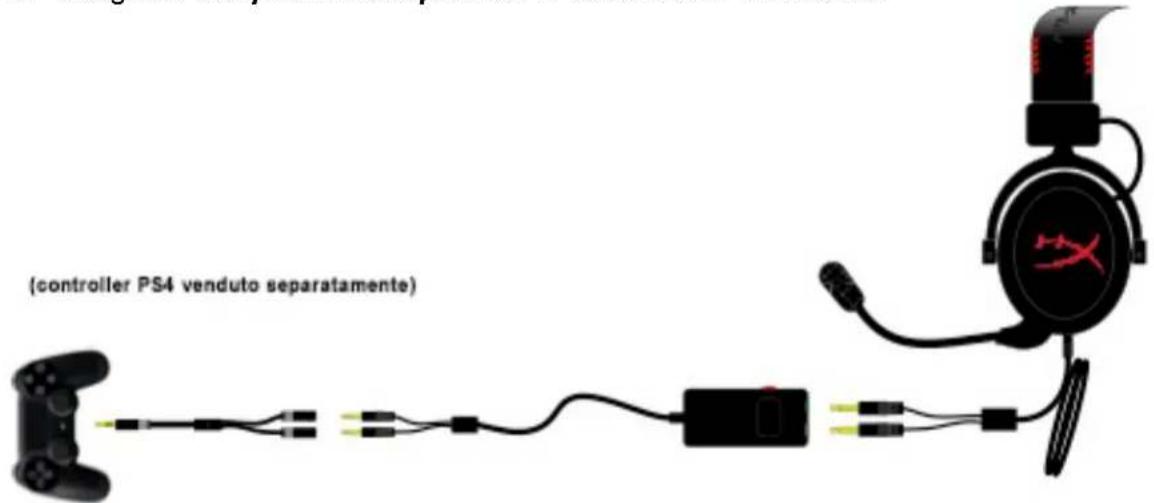

Figura 1.12a - Utilizzo con PS4®

Se si sceglie di collegare le cuffie al controller game della PS4 senza il modulo di comando del volume (come mostrato in Figura 1.12b), il livello di volume / audic viene controllato direttamente dal gioco in riproduzione.

(controller PS4 venduto separatamente)

Figura 1.12b – Utilizzo con PS4®

Utilizzo (Xbox® One)

Per utilizzare le cuffie HyperX Cloud con la console Xbox ^® One, è necessario inserire l'adattatore per Xbox One (venduto separatamente) nel controller della console XboxOne (come illustrato di seguito.) Dal momento che l'adattatore è dotato di un proprio pulsante per regolare il volume, è possibile rimuovere il modulo di controllo fornito in dotazione con le cuffie HyperX Cloud e collegare direttamente il cavo ad "Y", così come mostrato di seguito nella Figura 1.13.

(controller ed adattatore Xbox venduti separatamente)

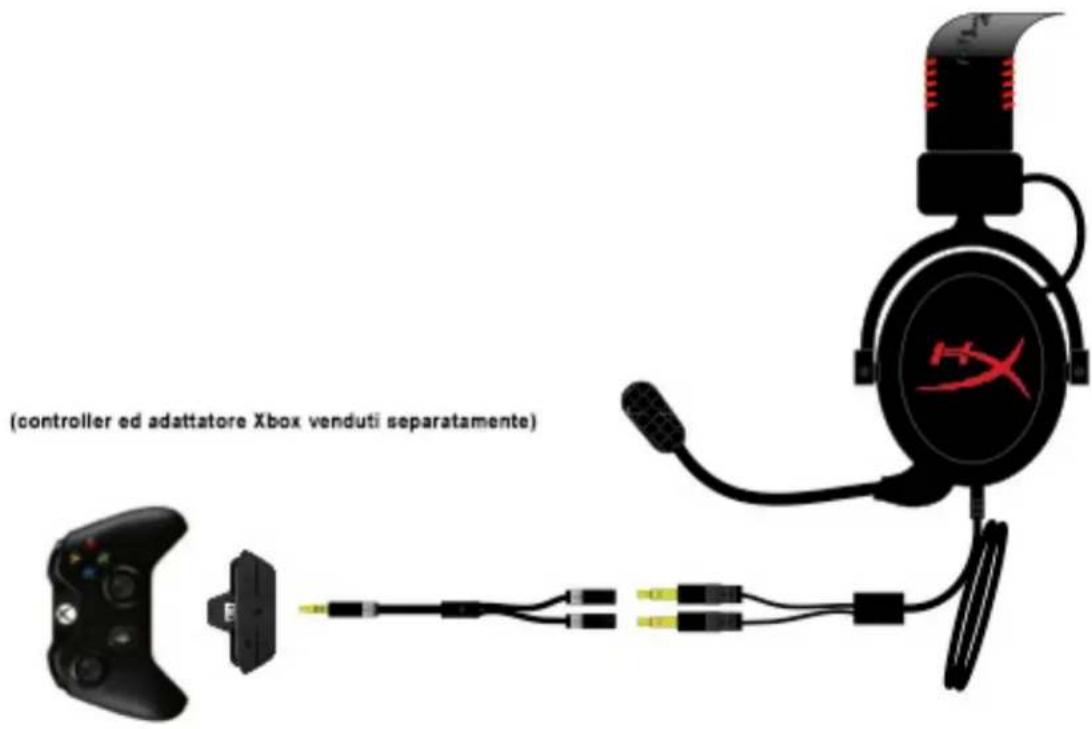

Figura 1.13 – Utilizzo con Xbox® One

Utilizzo con dispositivo mobile (Smartphone o Tablet)

Per utilizzare le cuffie HyperX Cloud insieme ad un dispositivo mobile, è sufficiente inserire il cavo a "Y" nella presa jack audio da 3,5mm così come mostrato di seguito nella Figura 1.14. (NOTA: l'ubicazione della presa jack audio può variare in base al modello e alla marca del dispositivo mobile utilizzato.) È possibile regolare il volume della conversazione e/o della musica in fase di riproduzione mediante la rotellina rossa che si trova sul lato destro del modulo di controllo.

(dispositivo mobile venduto separatamente)

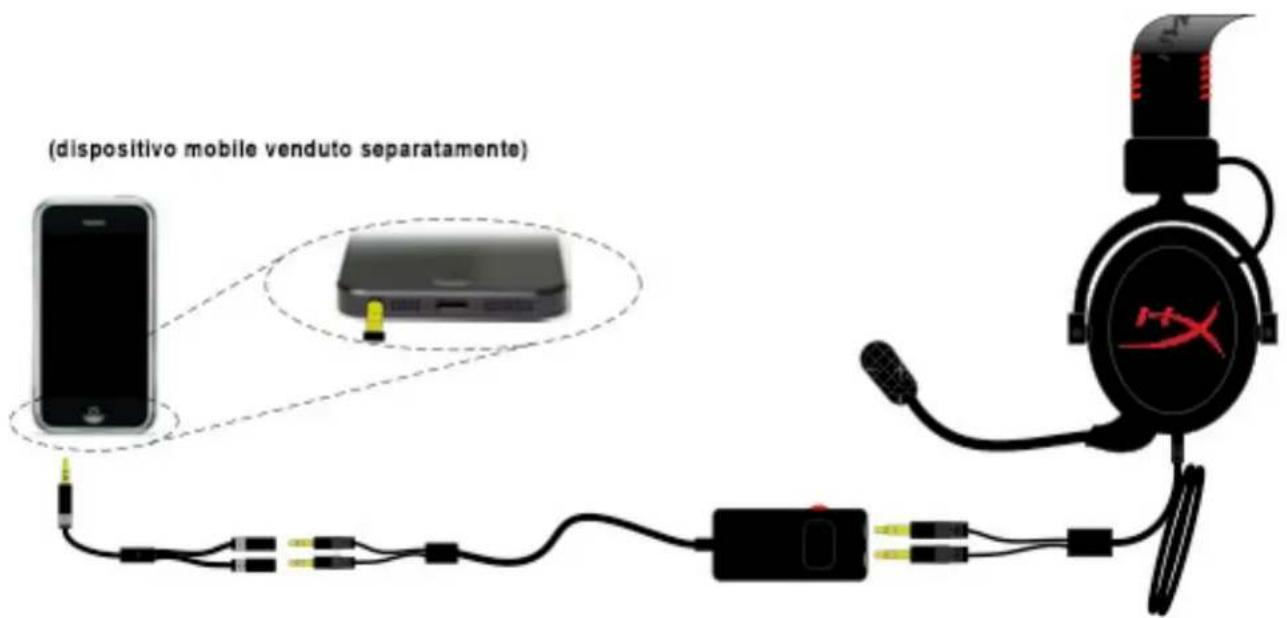

Figura 1.14 – Utilizzo con dispositivo mobile (smartphone o tablet)

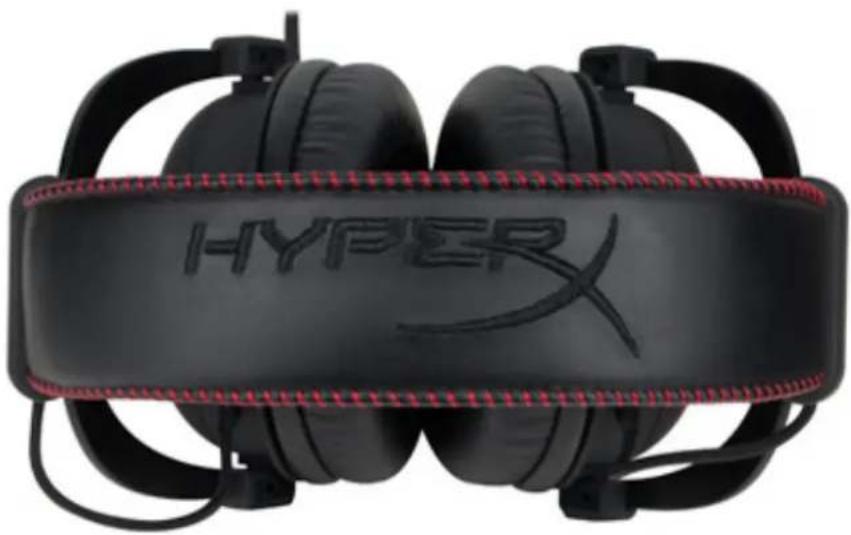

Headset HyperX Cloud
