ПОСІБНИК КОРИСТУВАЧА HyperX CloudX KINGSTON

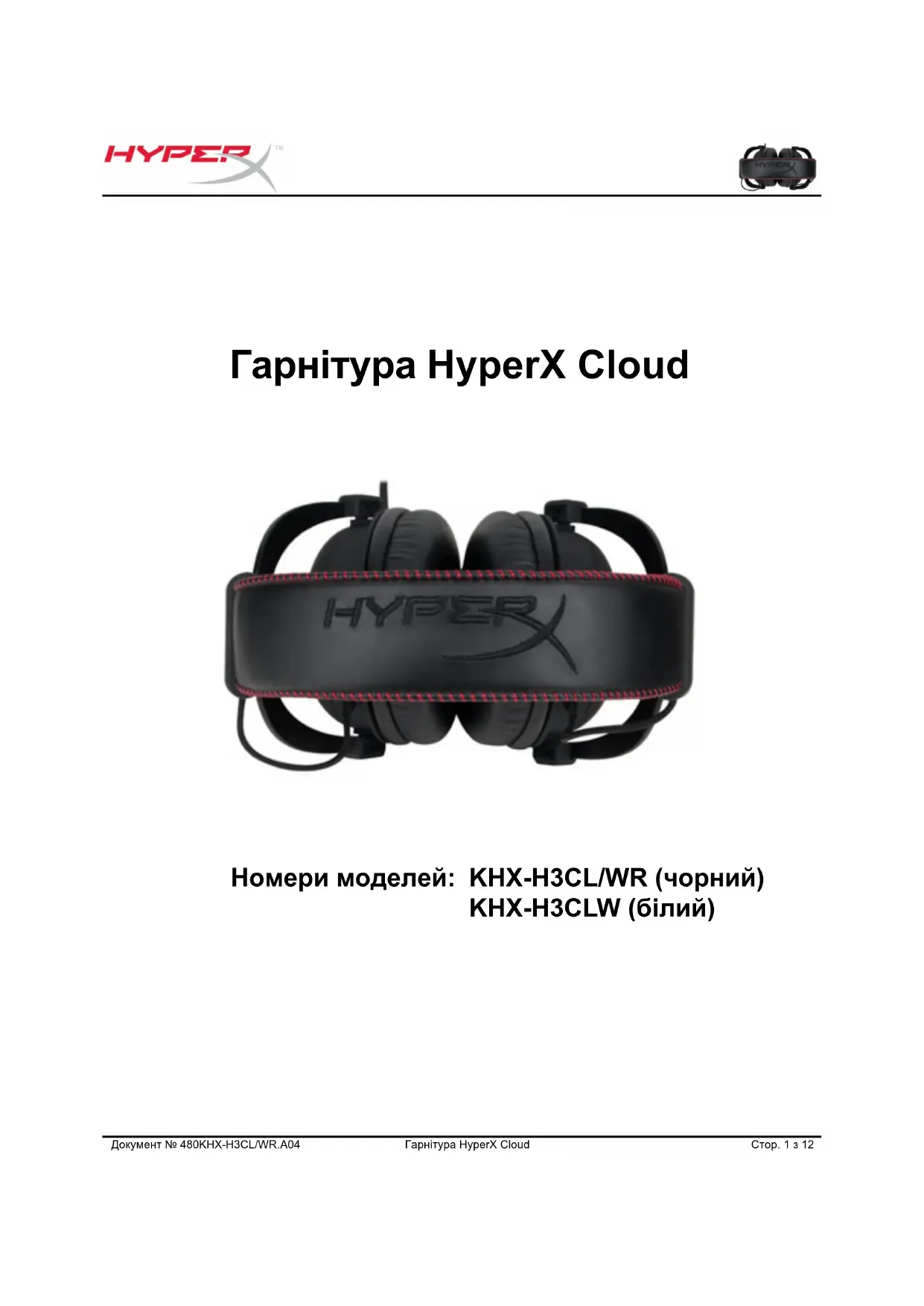

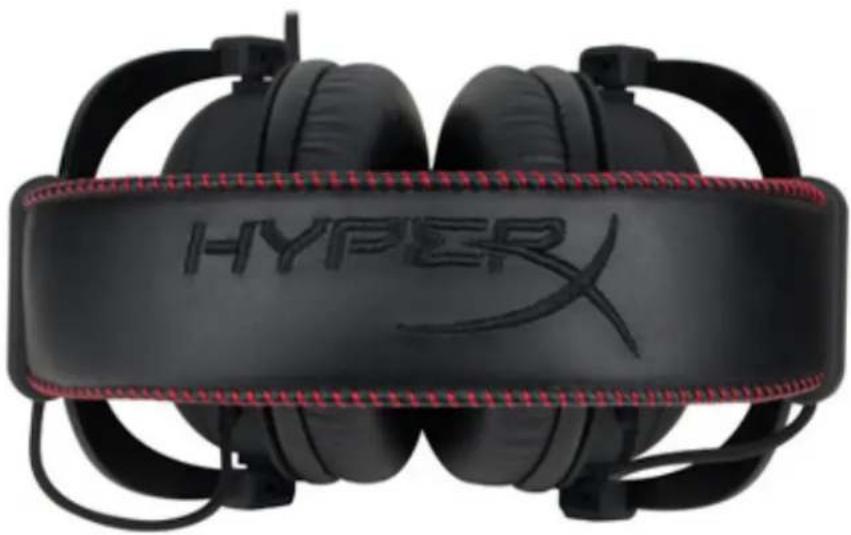

yperX เ ป็ นส่ วนหนึ่งของ KingstonДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 1 з 12 Гарнітура HyperX Cloud Номери моделей: KHX-H3CL/WR (чорний) KHX-H3CLW (білий)Документ № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 2 з 12

Оптимізована для професійного геймінгу, стильна гарнітура HyperX Cloud поєднує високоякісні навушники та мікрофон, створюючи чітке й прозоре звучання та забезпечуючи комфорт під час три в а лих ігрови х сесій. Гарнітура оснащена регульова ним м ’яким наголов’ям зі штучної шкіри та має конструкцію із закритими «чашками» навушників для покращеної передачі басів і максимальної зву коізоляції. Гарнітура HyperX Cloud відповідає вимогам Hi-Fi та має міцну конструкцію, щ о витримає найнапруж енішу гру; сумісна з планшетами та смартфонами.

• 1 гарнітура HyperX Cloud

• 1 мікрофон, що знімається (на рисунку 1.1 під’єднаний до

• 1 роз’єм мікроф о на

• 1 додатковий комплект велюрових амбушурів

• 1 блок керування з кабелем довжиною 100 см (кабель оснащ е ни й 3,5- міліметровими штекерами)

• 1 кабель-подовжувач (200 см)

• 1 кабель-розгалужувач гарнітури (10 см)

• 1 авіаадаптер для навушників

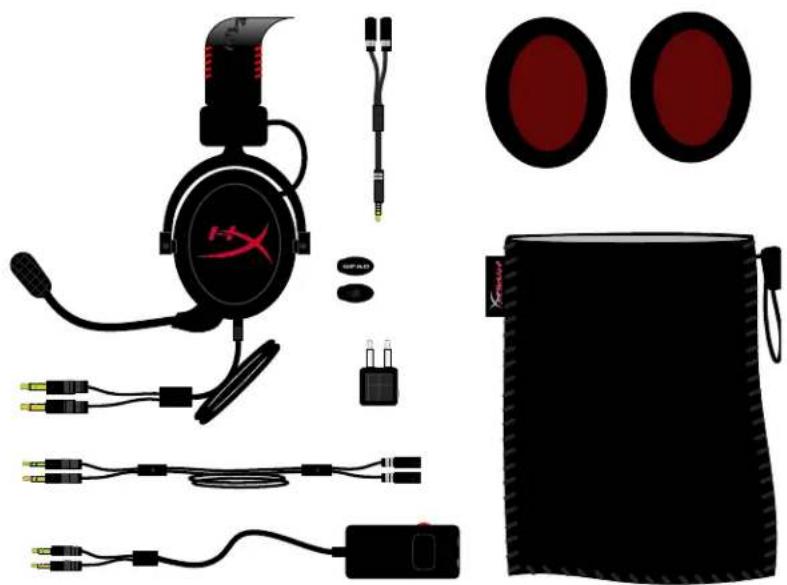

Рисунок 1.1. Вміст комплекту поставки

• 53-міліметровий динамік, що відповідає вимогам Hi-Fi, забезпечує досконалий звук.

• Діапазон частот 15 Гц – 25 кГц (навушники)

• Мікроф он, що можн а швидко й легк о під’єднати або від’єднати - під час прослуховування музики.

• Цілісна конструкція з алюмінію забезпечує міцність і витривалість .

• Надм’яке наголов’я та ущільнювач «чашок» навушників зі штучної шкіри.

• Конструкція із закритими «чашками» навушників для покращеної передачі басів й максимальної звукоізоляції.Документ № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 3 з 12

Технічні характеристики

• Тип випромінювача: динамічний, діаметр 53 мм

• Принцип роботи: закритий

• Діапазон частот: 15 – 25 000 Гц (навушники)

• Номінальний імпеданс: 60 Ом на систему

• Номінальний рівень звукового тиску: 98 ±3 дБ

• Коефіцієнт гармонік: < 2%

• Максимальна потужність: 150 мВт

• Прилягання до вух: повнорозмірні

• Зменшення навколишнього шуму: ~20 дБа

• Маса з мікрофоном та кабелем: 350 г

• Довжина й тип кабелю: 1 м + 2 м кабелю-подовжувача + 10 см кабелю для iPhone

• Інтерфей с під к л ю ч е н н я: с т ер е о фонічний мін і-штекер (3,5 мм)

• Тип датчика мікрофона: конденсаторний елекретний (зворотний тип)

• Принцип роботи: градієнт тиску

• Діаграма спрямованості: кардіоїда

• Джерело живлення: живлення AB

• Напруга живлення: 2 В

• Максимальний струм споживання: 0,5 мА

• Номінальний імпеданс: ≤2,2 кОм ±30%

• Напруга на розімкнутому виході при f = 1 кГц: 20 мВ/Па

• Діапазон частот: 100 –12 000 Гц (мікрофон)

• Коефіцієнт гармонік: 2% при f = 1 кГц

• Максимальний рівень звукового тиску: 105 дБ (коефіцієнт гармонік ≤ 1,0% при 1 кГц)

• Вихід мікрофона: -39 ±3 дБ

• Довжина мікрофона: 150 мм (разом із тримачем)

• Діаметр капсули: 6 ммДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 4 з 12

A. Наголов’я зі штучної шкіри з логотипом HyperX B. Алюмінієва дужка для регулювання

C. Під’єднан ий каб ель (довж ин а - 1метр) із 3,5-міліметровими вхідними штекерами (літера E) D. Конденсаторний мікрофон, що знімається, із регульованою

E. 3,5-міліметрові штекери, під’єднані до кабелю (1 метр) гарнітури F. Додатковий комплект амбушурів G. Кабель-подовжувач довжиною 2

H. Кабель блока керування з 3,5- міліметровими штекерами і блок керування (літера I)

багатофункціональною кнопкою та коліщатком керу ван ня гуч ністю . Багатофункціональна призначена

a. відповіді на телефонний виклик або відхилення виклику з мобільного пристрою b. призупинення відтворення треку під час прослуховування музики на мобільному пристрої J. Кабель-розгалужувач гарнітури з 3,5-міліметровим штекером для підключення аудіо K. Роз’єм для під’єднання мікрофона до гарнітури HyperX. За умовчанням, мікрофон (літера D) під’єднаний до гарніту ри L. Авіаадаптер з 3,5-міліметровими

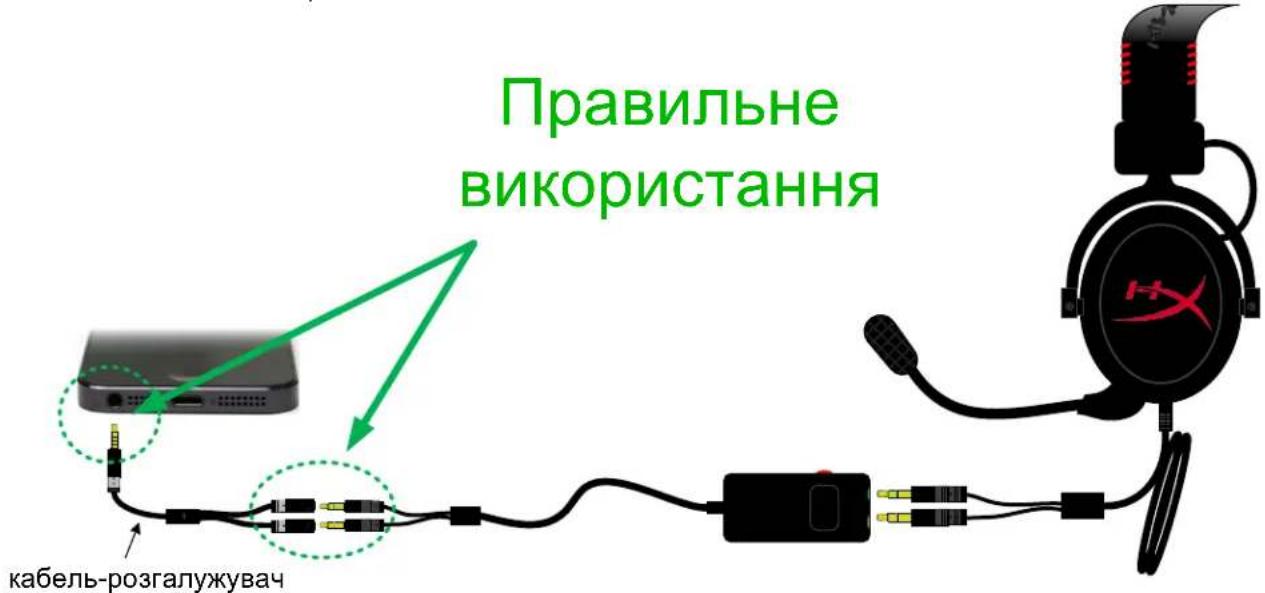

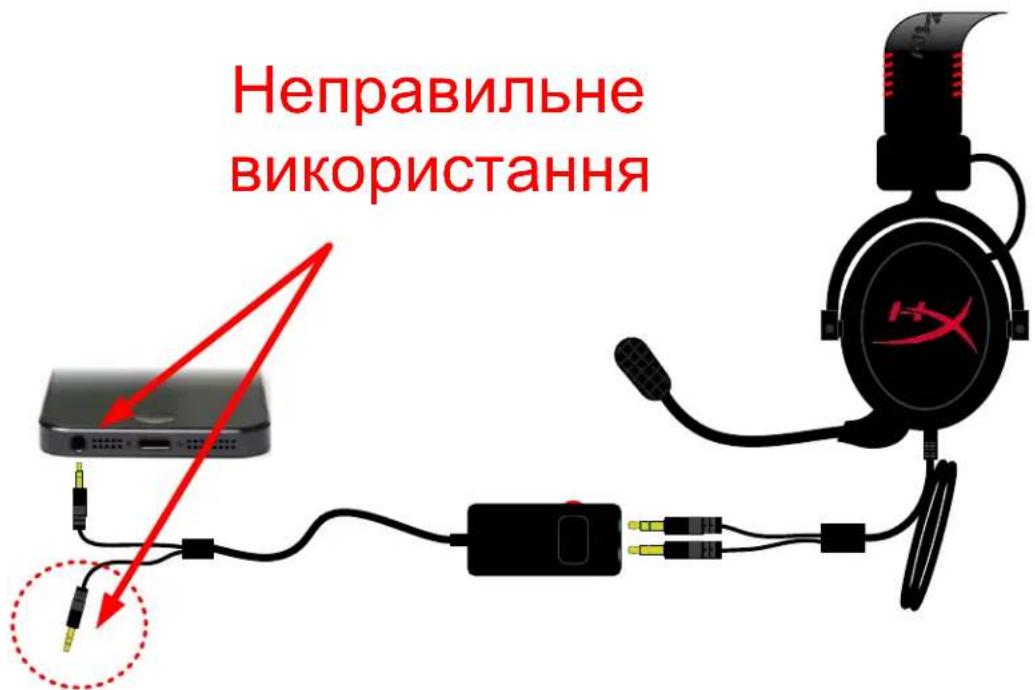

Правильне та неправильне використанняДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 5 з 12 При під’єднанні гарнітури HyperX Cloud до пристрою, оснащеного єдиним 3,5-міліметровим роз’ємом для під’єднання аудіопристроїв, для забезпечення правильного під’єднання та надійної фіксації кожного штекера, слід ОБОВ’ЯЗКОВО використовувати кабель-розгалужувач (кабель"Y"). НЕ МОЖНА залишати штекери непід’єднаними, як показано нижч е, на прикладі НЕПРАВИЛЬНОГО використання. кабель -розгалужувач

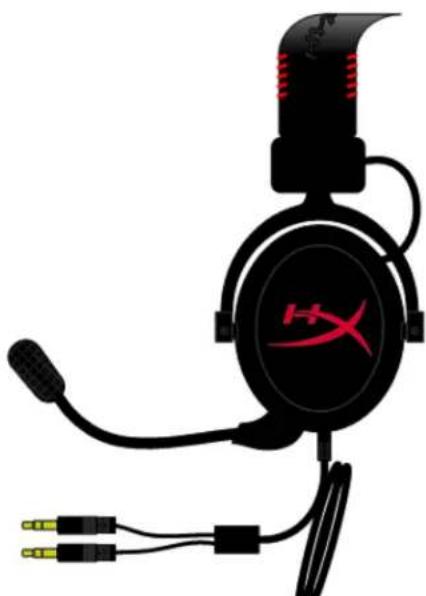

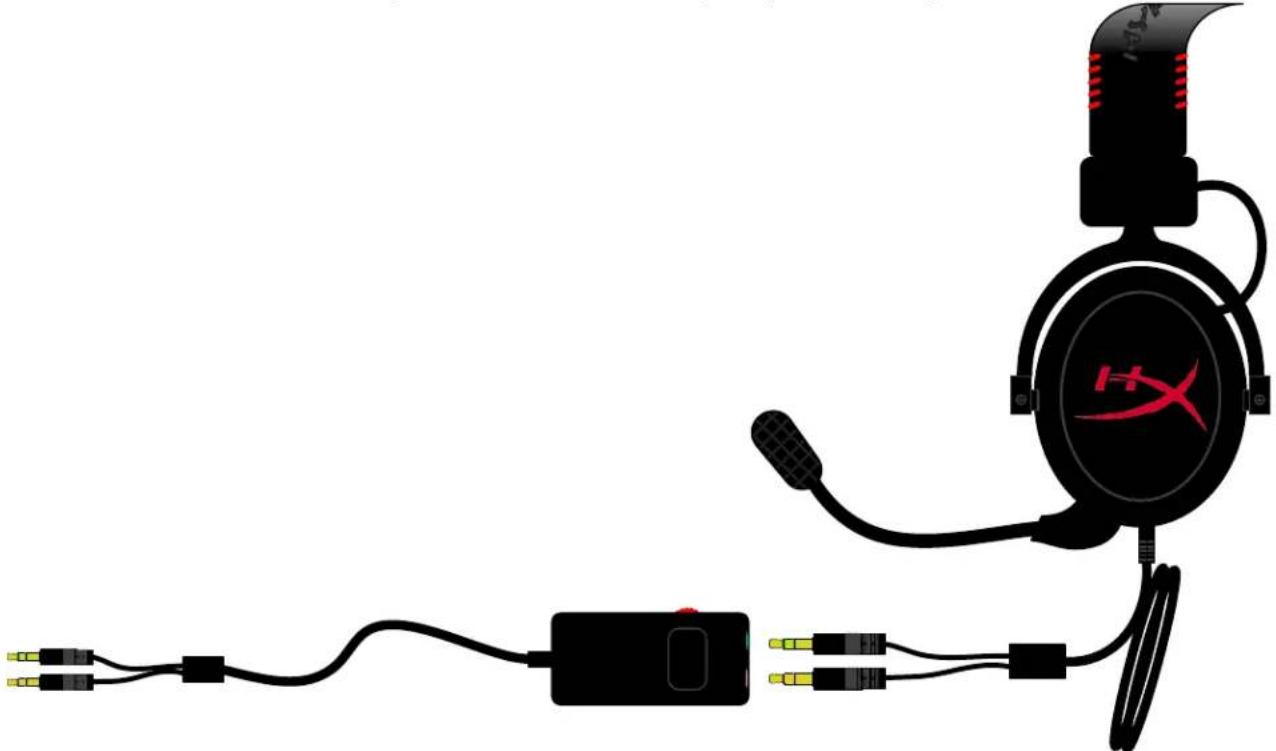

використання Неправильне використанняДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 6 з 12 Пряме підключення Під’єднайте гарнітуру безпосе ре дн ьо до ком п’ю те ра чи іншо го пристрою , оснаще но го роз’ємами для навушників та мікрофона. Штекер гарнітури (із зеленими смужками) під’єднується до порту, позначеного зеленим кольором або піктограмою навушників ; штеке р м ікр о фона (з р о ж е в и м и смужками) під’єднується до порту, позначеного рожевим кол ьор ом або піктограмою мікрофона . Порада: для збільшення довжини кабелю гарнітури можна скористатися кабелем-подовжувачем із комп лекту поставки (познач е н и й літерою G на стор. 4), як показано на рисунку 1.3. Рисунок 1.3. Пряме під’єднання (чер ез кабел ь-подовжувач довжиною 2 метри). Рисунок 1.2. Пряме під’єднання (без подовжувача )Документ № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 7 з 12 Використання з блоком керування Під’єднайте гарнітуру до бл о ка керуван ня, оснаще но го роз’ємами для навушників та мікрофона. Штекер гарнітури (із зеленими смужками) під’єднується до порту зеленого кольору на блоці керування, а штекер мікрофона (з рожевим и смужками ) — до порту рожевого кольору. Потім під’єднайте кабель блока керуванн я до комп’ют ера (чи іншого при стр ою вивод у, оснащено го обома роз’ємами — мікрофона й гарнітури) за допомогою 3,5-міліметрових штекерів на кінці

Порада: для збільшення довжини кабелю гарнітури та блока керування можна скористатися кабелем-подовжувачем з комплекту поставки (позначений літерою G на стор. 4). Рисунок 1.4. Кабель-подовжувач (додатковий) Рисунок 1.5. Використання блока керуванняДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 8 з 12 Використання з блоком керування та кабелем-розгалужувачем гарнітури За потреби під’єднання гарнітур и до ноутбука чи мобільного пристрою (телефона або планшета), оснащеного єдиним роз’ємом для під’єднання аудіопристроїв (зазви ча й позначе н ий піктограмою навушників або гарнітури

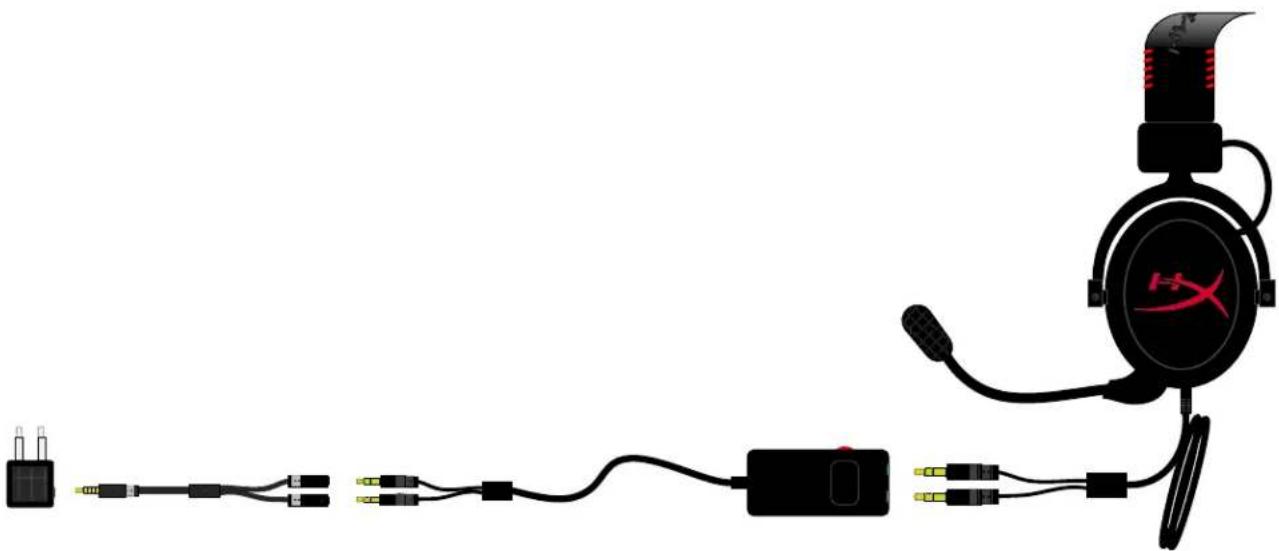

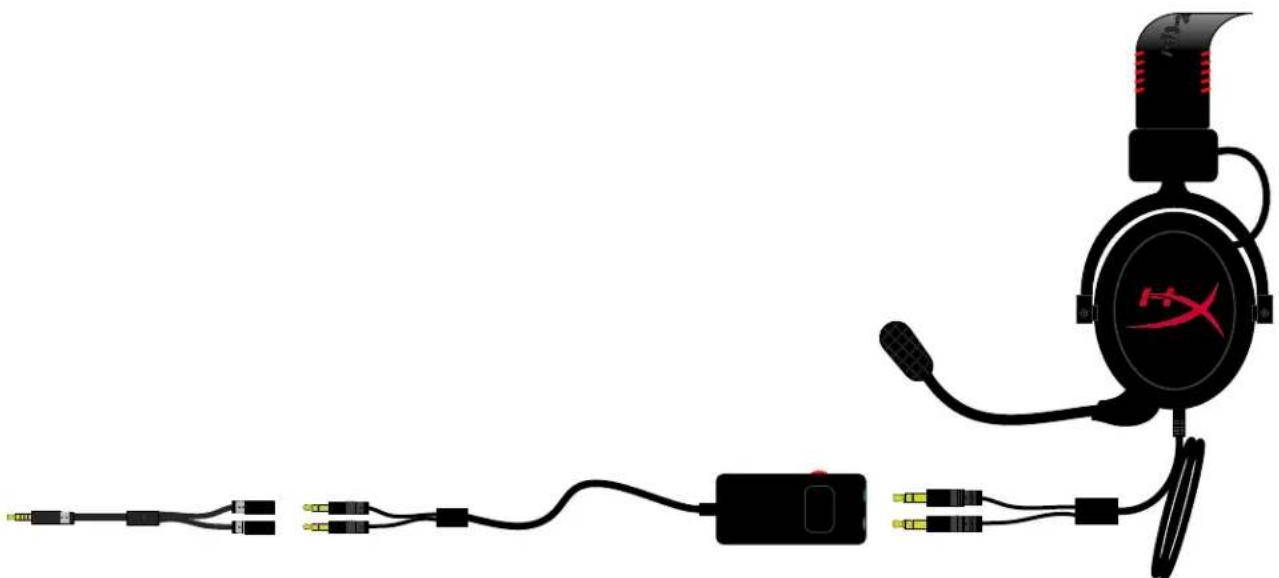

під’єднайте блок керування до кабелю-подовжувача (позначен ий літерою J на стор. 4). Це перетворить окремі штекери для мікрофона й навушників у єдиний 3,5-міліметровий штекер для під’єднанн я аудіопристроїв, як показано на рисунку 1.8. Рисунок 1.6. Кабель-розгалужувач гарнітури Порада: для збільшення довжини кабелю гарнітури та блока керування можна скористатися кабелем-подовжувачем з комплекту поставки (позначений літерою G на стор. 4). Рисунок 1.7. Кабель-подовжувач (додатковий) Рисунок 1.8. Використання кабелю-розгалужувача гарнітуриДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 9 з 12 Використання з авіаадаптером За потреби під’єднання гарнітури до роз’єму в літаку (як прави л о, ро зт аш о ва н ий на підл ок ітни ку сидіння, зразок зображено на рисунку 1.9.), під’єдн а й т е ка б е л ь-розгалужувач гарнітури до авіаадаптера (позначений літерою L на стор. 4) з комплекту поставки, а сам адаптер під’єднайте до роз’єму на підлокітнику сидіння. Рисунок 1.9. Вхідні роз’єми на підлокітнику сидіння в літаку Порада: для збільшення довжини кабелю гарнітури та блока керування можна скористатися кабелем-подовжувачем з комплекту поставки (позначений літерою G на стор. 4). Рисунок 1.10. Кабель-подовжувач (додатковий) Рисунок 1.11. Використання роз’єму в літакуДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 10 з 12 Використання з PlayStation® 4 Для оптимального використання з PlayStation

) під’єднайте гарнітуру HyperX Cloud до ігрово го контролера PS4 ч е р е з кабе л ь-розгалужувач, після чого виконайте наведені нижче дії.

1. Увімкніть ігрову консоль PS4

2. Виберіть меню Settings (Налаштування).

3. Виділіть і виберіть пункт меню Devices (Пристрої).

4. Прокрутіть список униз до пункту Audio Devices (Аудіопр ис тр ої) і

5. Виберіть Output to Headphones (Вихідний сигнал у навуш н и ки), а потім All Audio

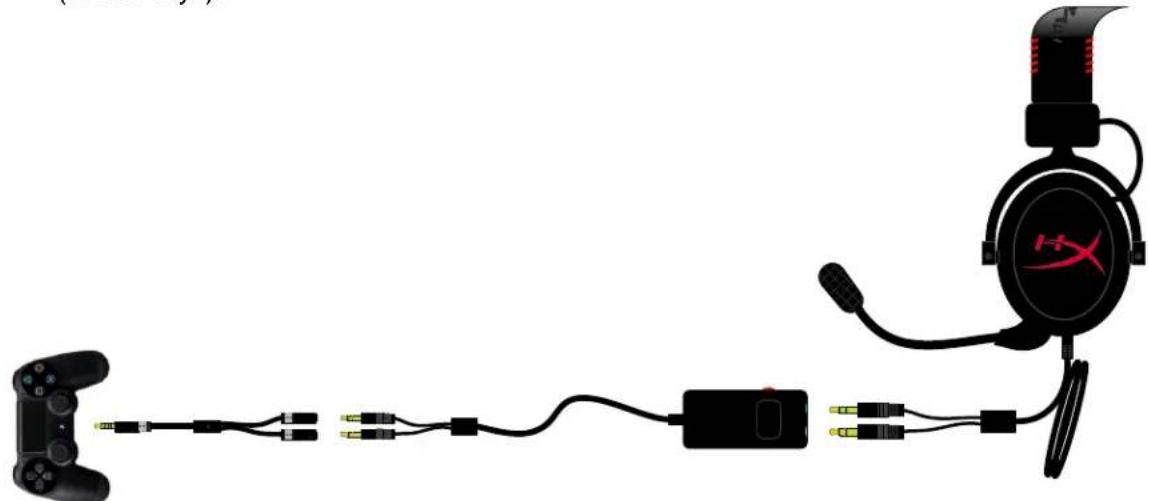

(Увесь зв ук ). Рисунок 1.12a. Викор и с тання з PS4

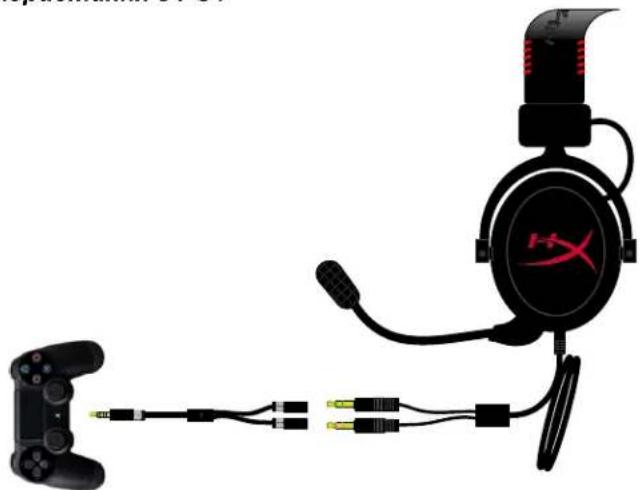

За потреби підключення гарнітури до ігрового контролера PS4 без блока керування гучністю (як показано на рисунку 1.12b), то керування рівнем гучності/звуком здійснюється в самій грі. Рисунок 1.12b. Використання з PS4 ®Документ № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 11 з 12 Використання з Xbox

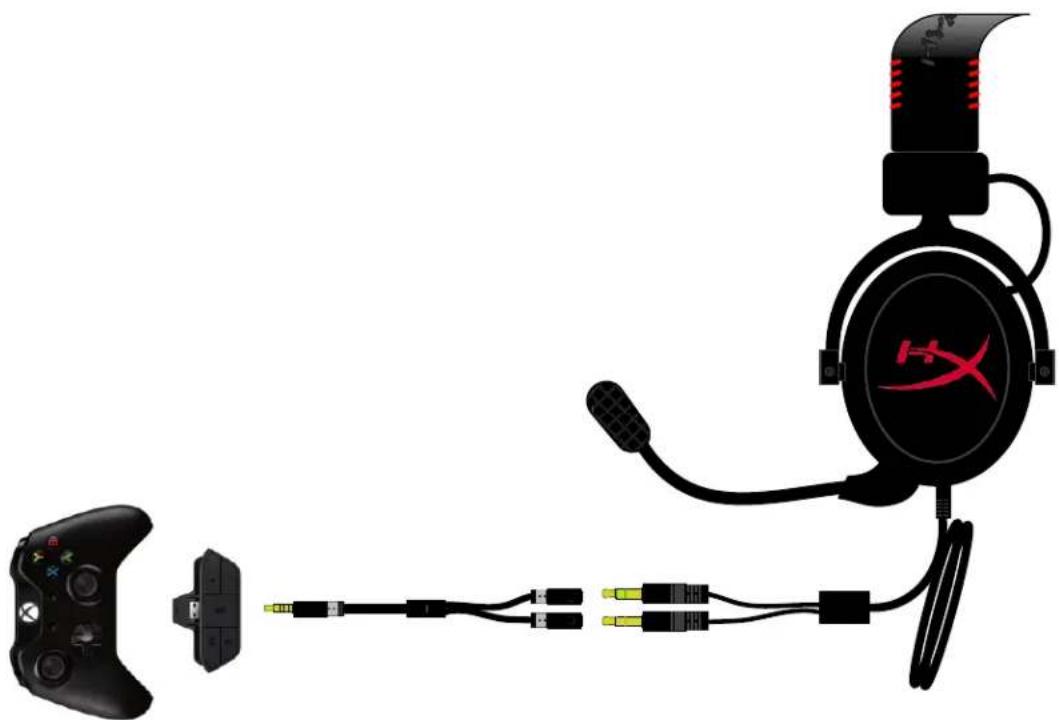

One Для використання гарнітури HyperX Cloud з Xbox

One потрібен адаптер Xbox One (продається окремо), який під’єднується до контролера Xbox

One (на рисунку нижче). Оскільки цей адаптер має вбудовані елементи керування гучністю, можна від’єднати блок керування з комплекту поставки гарнітури HyperX Cloud і під’єднати її безпосередньо до кабелю- розгалужувача, як показано на рисунку 1.13. Рисунок 1.13. Використання з Xbox

OneДокумент № 480KHX-H3CL/WR.A04 Гарнітура HyperX Cloud Стор. 12 з 12

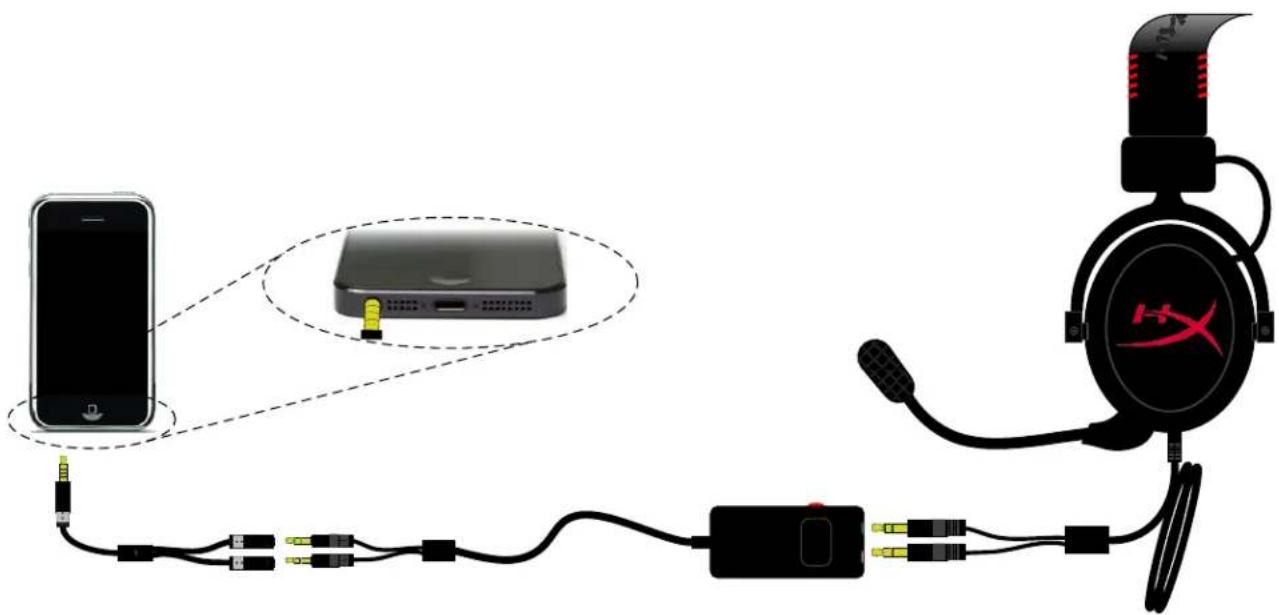

Використання з мобільним пристроєм (телефоном або планшетом) Для використання гарнітури HyperX Cloud із мобіл ь н и м пр и с т р о є м , про с то під’єднайте кабель- розгалужувач до 3,5-міліметрового роз’єму аудіо, я к показ а н о на рисунку 1.14. (ПР И МІТКА. Розташування роз’єму аудіо може відрізнятися залежно від моделі та/або виробн ика мобільного пристрою.) Рівень гучності розмов и та/або музики можна налаштувати за допомогою червоного коліщатка зліва на бло ці керув анн я.
