РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HyperX CloudX KINGSTON

Номера частей: КНХ-НЗСЛ/WR (Черный) КНХ-НЗСЛW (Белый)

Введение

Оптимизированная для профессионального гейминга гарнитура HyperX Cloud (KHX-H3CL/WR) - это высококачественное устройство, обеспечивающее превосходное качество передачи звука и исключительное удобство использования. Гарнитура имеет регулируемое мягкое оголовье из кожзаменителя и конструкцию с закрытыми чашками для улучшенной передачи басов и минимального рассеивания звука. KHX-H3CL/WR имеет прочную конструкцию и совместима с планшетами и смартфонами.

Комплект поставки:

•1 гарнитура HyperX Cloud
•1 съемный микрофон (прикреплен к гарнитуре на рисунке 1.1)
•1 разъем микрофона
• 1 запасной комплект велюровых амбушюров
• 1 блок управления с кабелем 100см (кабель имеет аудиоразъемы 3,5мм)
• 1 удлинительный кабель (200см)
•1 разделительный к абель гарнитуры (10см)
• 1 самолетный адаптер для наушников
•1 сетчатый чехол

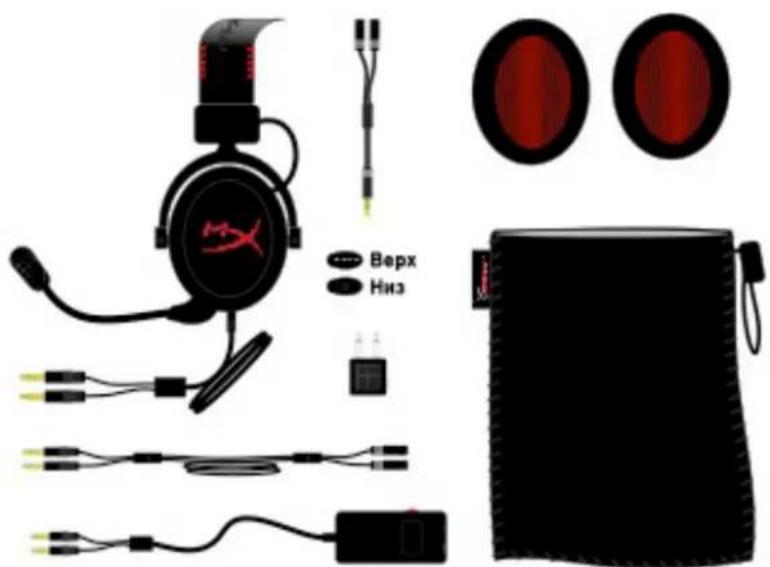

Рисунок 1.1 – Содержимое комплекта

Отличительные особенности:

• Hi-fi-головки диаметром 53 мм для превосходного качества звука
• Частотная характеристика 15-25 кГц (наушники)
• Съемный микрофон (удобное и быстрое подключение/отключение для прослушивания музыки)
• Цельная алюминиевая конструкция, обеспечивающая прочность
• Сверхмягкое оголовье и уплотнение чашек из кожзаменителя
- Конструкция с закрытыми чашками для улучшенной передачи басов и снижения рассеивания звука

Технические характеристики:

• Тип датчика: динамический, ∅53мм
• Принцип работы: закрытый
• Частотная характеристика: 15Гц-25кГц (наушники)
• Номинальный импеданс: 60 Ом на систему
• Номинальный уровень звукового давления: 98+/-3дБ
• Коэффициент нелинейных искажений: < 2%
• Максимальная мощность: 150мВт

•Тип наушников: полноразмерные

• Подавление окружающих шумов: примерно 20 дБа

•Давление огловья: 5 Н

• Вес с микрофоном и кабелем: 350г
• Длина и тип кабеля: 1м + удлинительный 2м + кабель для iPhone (10см)
• Разъем: Стереозвуковой миниразъем (3,5мм)
• Тип датчика микрофона: конденсаторный электретный (обратный тип)
• Принцип работы: градиент давления
• Диаграмма направленности: кардиоида
- Источники питания: питание АВ

•Напряжение: 2В

• Потребление тока: макс. 0,5 мА
• Номинальный импеданс: ≤2,2 кОм +/- 30%
• Холостое напряжение при f = 1 кГц 20 мВ / Па
• Частотная характеристика: 100-12 000 Гц (микрофон)
• Коэффициент нелинейных искажений: 2% при f = 1 кГц
• Макс. уровень звукового давления: 105дБ SPL (КНИ≤1,0% при 1кГц)
• Выход микрофона: -39+/-3дБ
•Размер: 6*5мм
• Длина микрофона: 150мм (включая стойку)
•Диаметр мембраны: 6мм

Обзор

A. Оголовье из кожзаменителя с логотипом HyperX
В. Алюминиевая дужка для регулировки оголовья
C. Прикрепленный кабель (длиной 1 метр) с входными разъемами 3,5мм (буква Е)
D. Съемный конденсаторный микрофон с регулируемой стойкой
E. Входные аудиоразъемы 3,5мм, прикрепленные к кабелю гарнитуры длиной 1 метр
F. Дополнительный набор амбушюров
G. Удлинительный кабель длиной 2 метра
Н. Кабель блока управления с аудиоразъемами 3,5мм и блок управления (буква I)
I. Блок управления с многофункциональной кнопкой и регулировкой звука. Многофункциональная кнопка может использоваться для:
a. Ответа на телефонный вызов и сброса вызова с мобильного устройства
b. Приостановки воспроизведения при прослушивании на мобильном устройстве
J. Разделительный кабель гарнитуры с аудиоразъемом 3,5мм
К. Разъем микрофона (по умолчанию прикрепленный к гарнитуре), через который микрофон (буква D) подключается к гарнитуре HyperX
L. Самолетный адаптер с аудиоразъемами 3,5мм и входным разъемом преобразователя

Использование (Правильное - Неправильное)

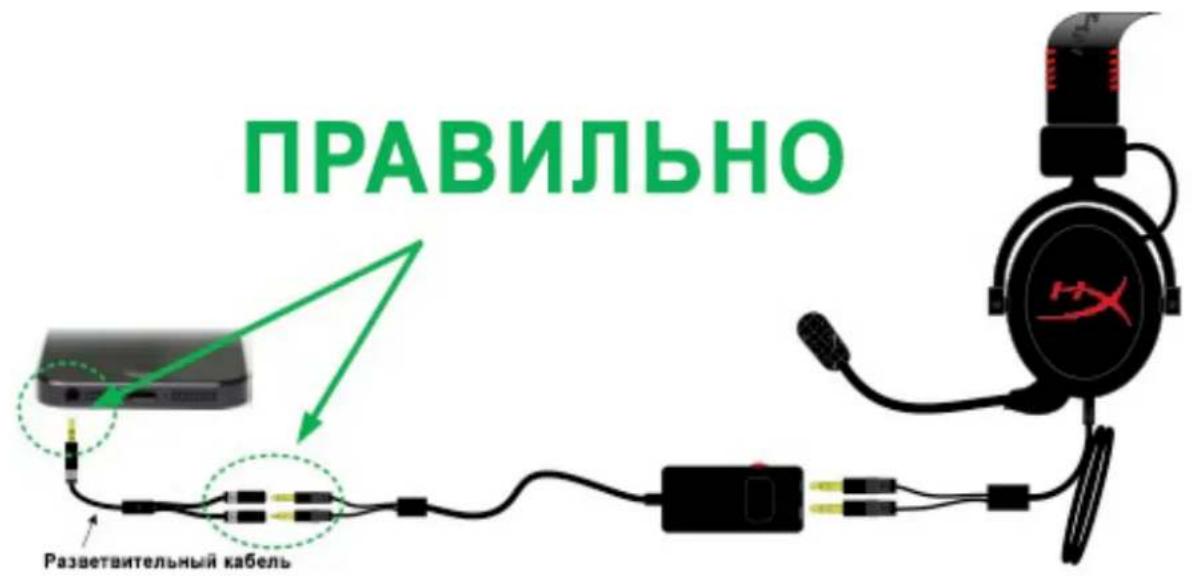

При подключении вашего хедсета HyperX Cloud к устройству с одним аудиоразъемом 3,5 мм, ОБЯЗАТЕЛЬНО используйте разветвительный кабель (кабель "Y"), чтобы убедиться, что каждый разъем как следует подсоединен и надежно вставлен в разъем. НЕ ИГНОРИРУЙТЕ и не пропускайте аудиоразъемы, сконфигурированные как показано ниже с отметкой "Неправильно".

ПРАВИЛЬНО Разветительный кабель

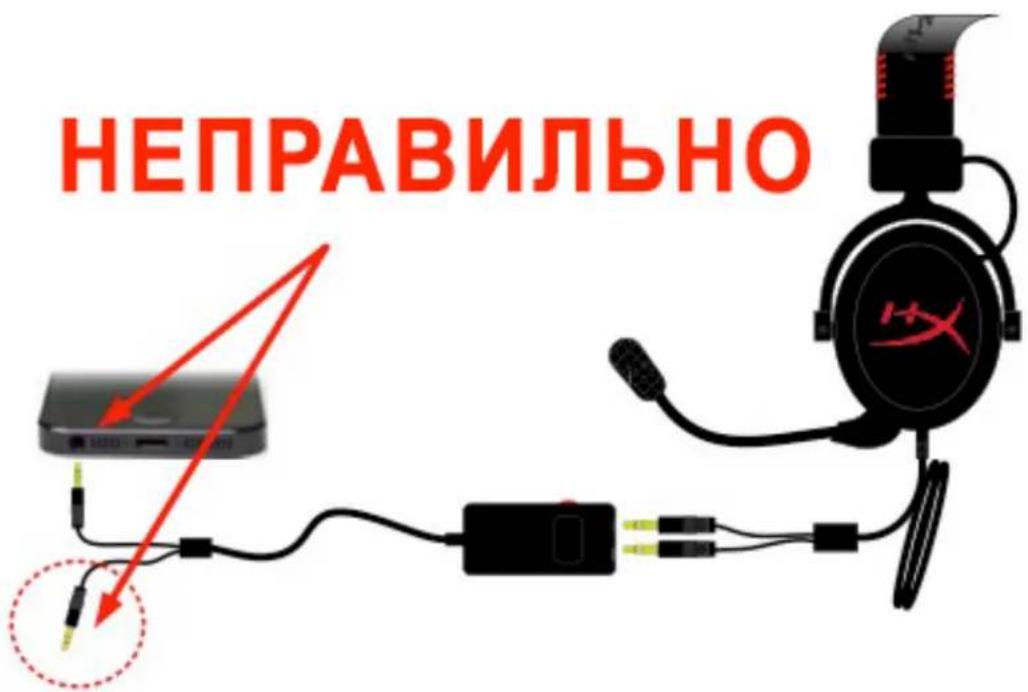

НЕПРАВИЛЬНО

Использование (прямое подключение)

Подключите гарнитуру непосредственно к компьютеру (или другому устройству), имеющему разъем гарнитуры и разъем микрофона. Разъем гарнитуры (с зелеными полосами) подключается к порту, обозначенному зеленым цветом входа или символом наушников ⚙, а разъем микрофона (с розовыми полосами) подключается к порту, обозначенному розовым цветом входа или символом микрофона ⚠. (Дополнительно: для увеличения длины кабеля гарнитуры также может использоваться удлинительный кабель в комплекте (буква G на стр. 4), см. рисунок 1.3.)

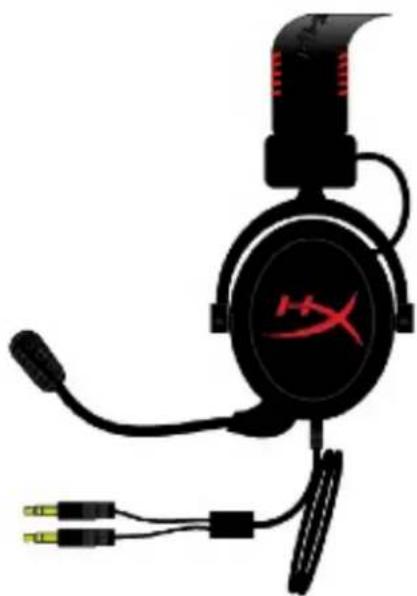

сунок 1.2 – Прямое соединение (без удлинительного кабеля)

Рисунок 1.3 – Прямое соединение (с двухметровым удлинительным кабелем)

Использование (с блоком управления)

Подключите гарнитуру к блоку управления, имеющему разъемы гарнитуры и микрофона. Разъем гарнитуры (зеленые полосы) подключается к зеленому порту входа блока управления, а разъем микрофона (розовые полосы) подключается к розовому порту входа блока управления. Затем кабель блока управления подключается к компьютеру (или к другому устройству вывода с двойными разъемами микрофона и гарнитуры) с помощью стандартных аудиоразъемов 3,5мм на конце кабеля.

(Дополнительно: для увеличения длины кабеля гарнитуры и блока управления также может использоваться удлинительный кабель в комплекте (буква G на стр. 4).)

Рисунок 1.4 – Удлинительный кабель (дополнительный)

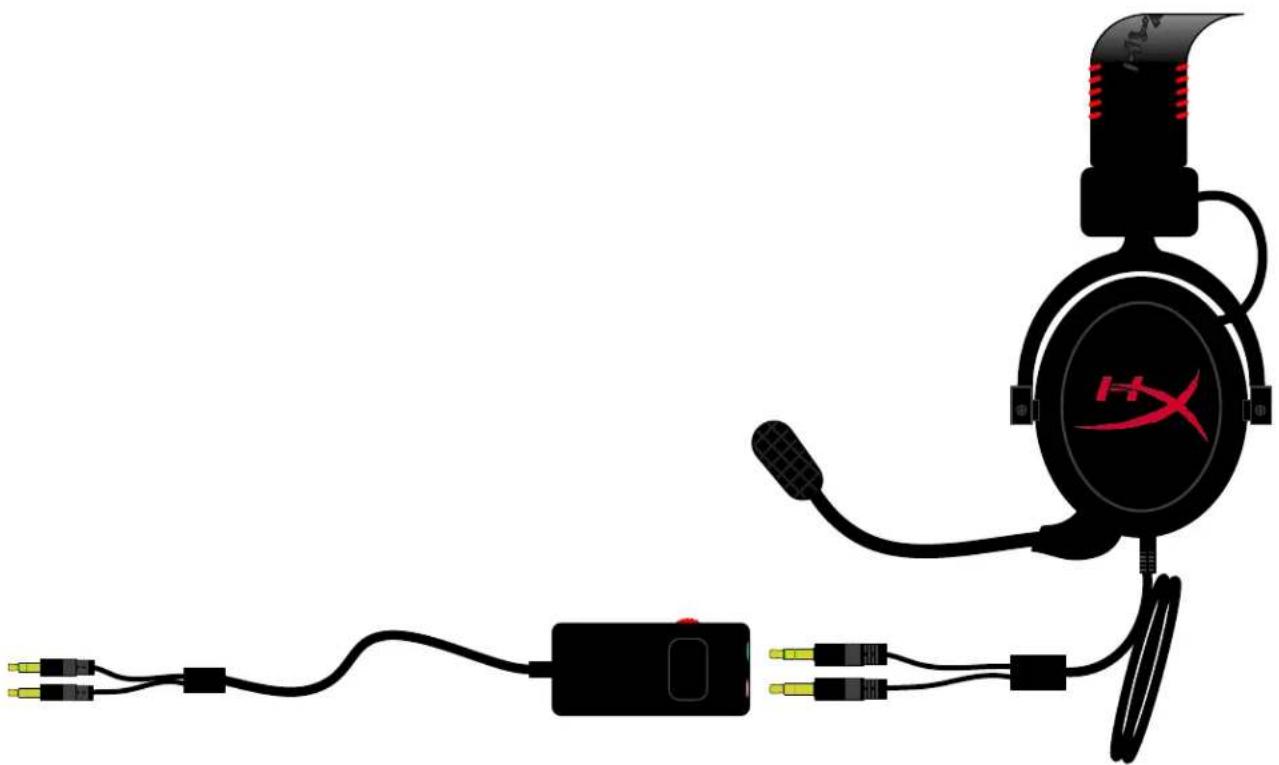

Рисунок 1.5 – Использование блока управления

Использование (с блоком управления и разделительным кабелем гарнитуры)

При подключении гарнитуры к ноутбуку или мобильному устройству (телефону или планшету), имеющему один аудиоразъем, отмеченный символом наушников или гарнитуры

Подключите блок управления к разделительному кабелю гарнитуры (буква J на стр. 4.) Он преобразует отдельные разъемы микрофона и наушников в один аудиоразъем 3,5мм, как показано на рисунке 1.8.

Рисунок 1.6 – Разделительный кабель гарнитуры

(Дополнительно: для увеличения длины кабеля гарнитуры и блока управления также может использоваться удлинительный кабель в комплекте (буква G на стр. 4).)

Рисунок 1.7 – Удлинительный кабель (дополнительный)

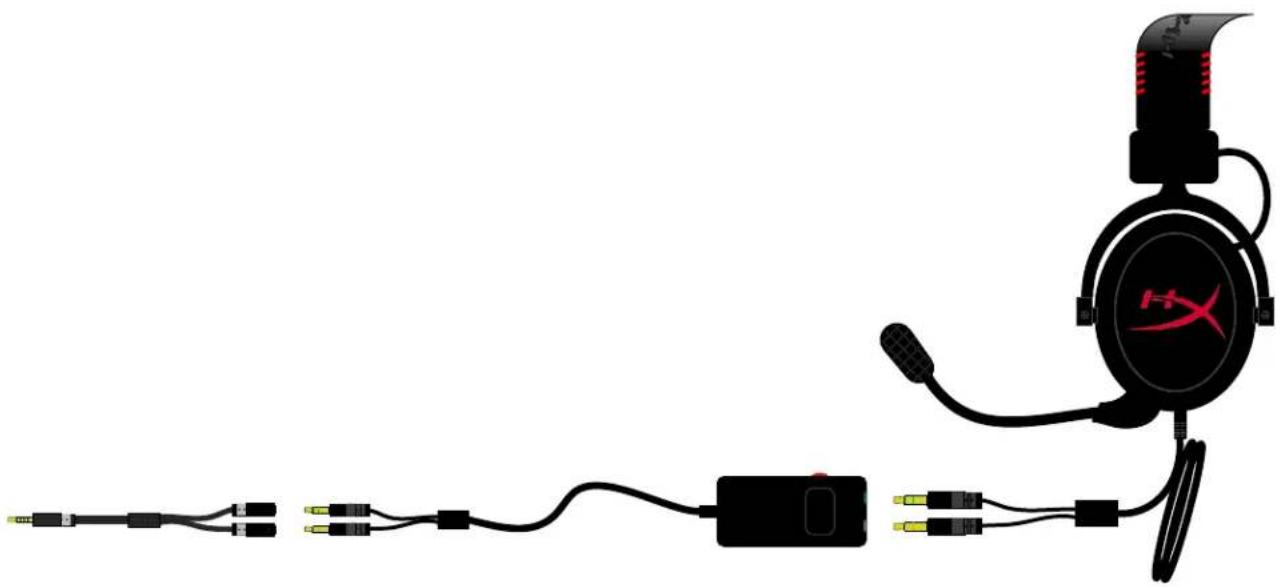

Рисунок 1.8 – Использование разделительного кабеля гарнитуры

Использование (с самолетным адаптером)

При подключении гарнитуры к разъему в самолете (обычно находящемуся на подлокотнике сиденья), как показано на рисунке 1.9, подключите разделительный кабель гарнитуры к самолетному адаптеру (буква L на стр. 4), поставляемому с гарнитурой, и вставьте самолетный адаптер в аудиоразъем подлокотника сиденья.

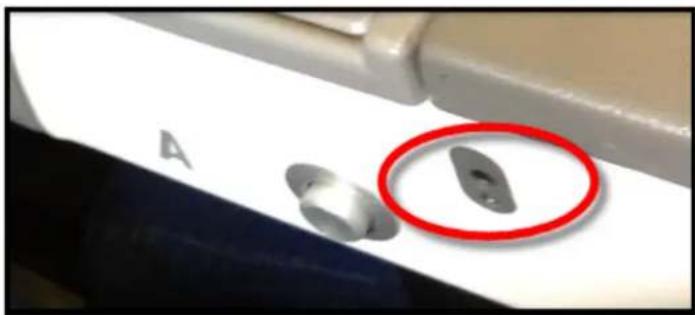

Рисунок 1.9 – Разъемы входа сиденья самолета (в подлокотнике)

(Дополнительно: для увеличения длины кабеля гарнитуры и блока управления также может использоваться удлинительный кабель в комплекте (буква G на стр. 4).)

Рисунок 1.10 – Удлинительный кабель (дополнительный)

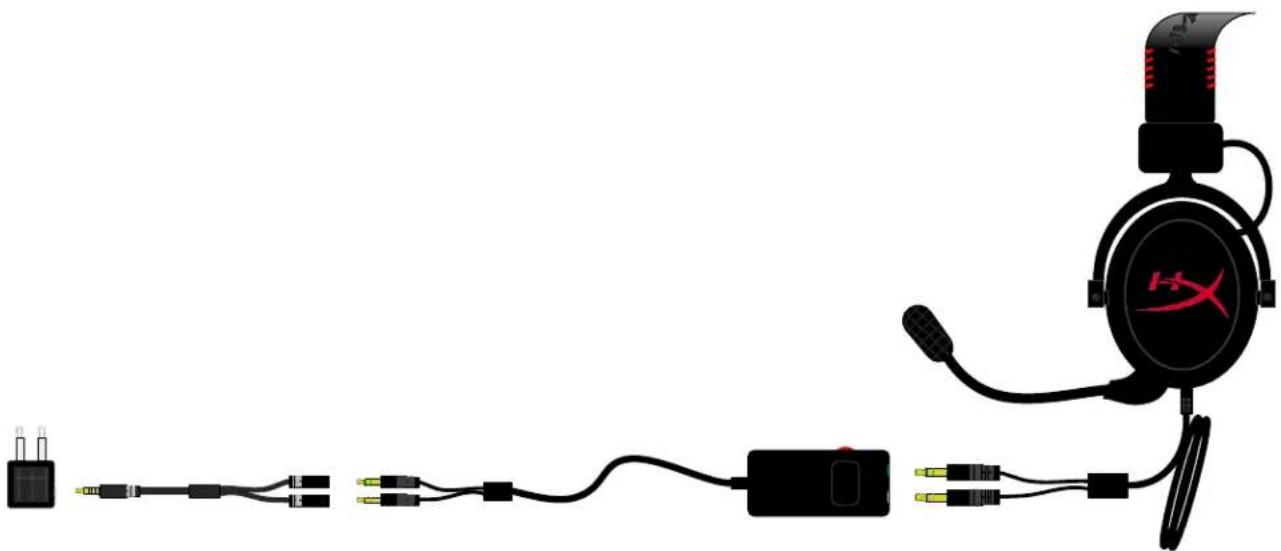

Рисунок 1.11 – Использование самолетного разъема

Использование (PlayStation® 4)

Для использования с PlayStation® 4 (PS4®), подключите ваш хедсет HyperX Cloud к контроллеру PS4 и выполните следующие шаги:

1. Включите вашу игровую консоль PS4®
2. Найдите меню настроек и выберите его.
3. Наведите курсор на меню 'Устройства' и выберите его.
4. Прокрутите вниз до пункта 'Аудиоустройства' и выберите его.
5. Выберите 'Выход к наушникам' и 'Все аудио'.

(контроллер PS4 продается отдельно)

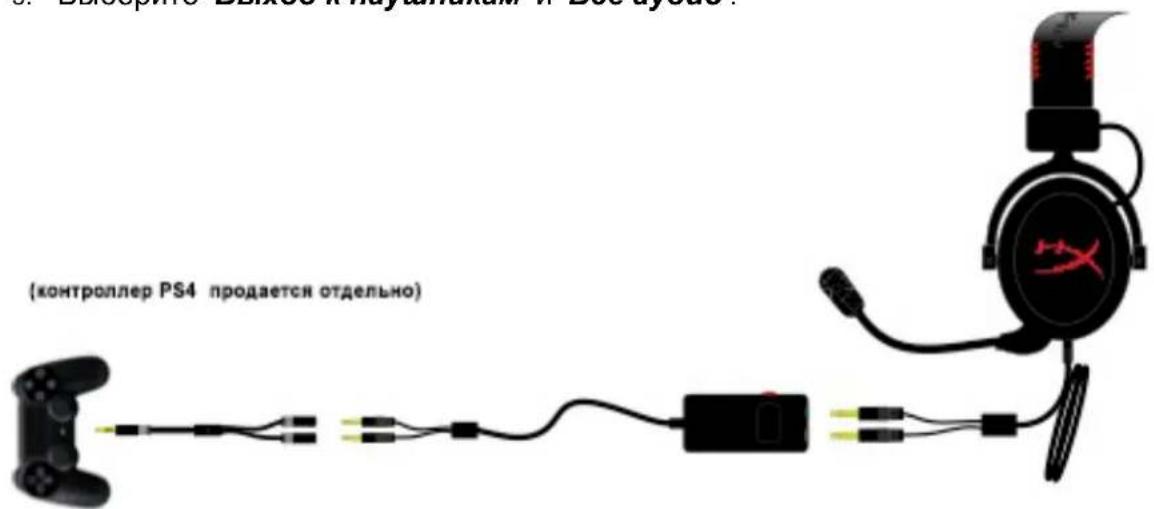

Рисунок 1.12а – Использование с PS4®

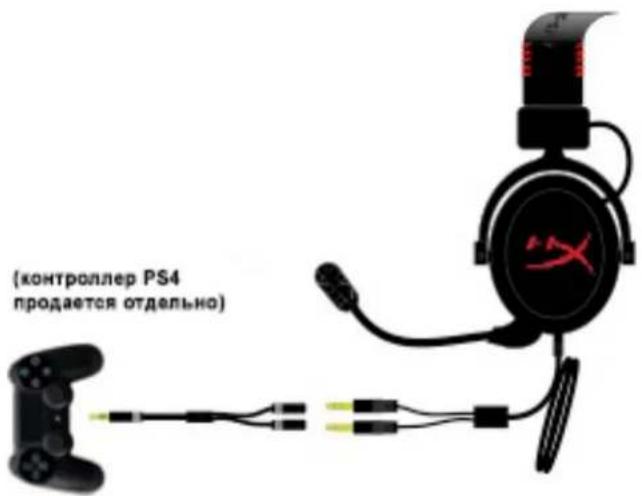

Если пользователь PS4 хочет подключить хедсет к контроллеру игровой консоли PS4 без использования пульта управления громкостью (как показано на Рисунке 1.12b), то управление громкостью и уровнем звука осуществляются из игры, в которую играет пользователь.

(контроллер PS4 продается отдельно)

Рисунок 1.12b – Использование с PS4®

Рисунок 1.12b – Использование с PS4®

Использование (Xbox® One)

Для использования хедсета HyperX Cloud с игровой консолью Xbox® One, потребуется адаптер для Xbox One (продается отдельно), который подключается к контроллеру Xbox® One (показано на рисунке ниже.) Поскольку в этом адаптере имеются свои встроенные механизмы контроля громкости, вы можете удалить блок управления от вашего хедсета HyperX Cloud и подключиться напрямую к кабелю "Y", как показано ниже на Рисунке 1.13.

(контроллер Xbox и адаптер продаются отдельно)

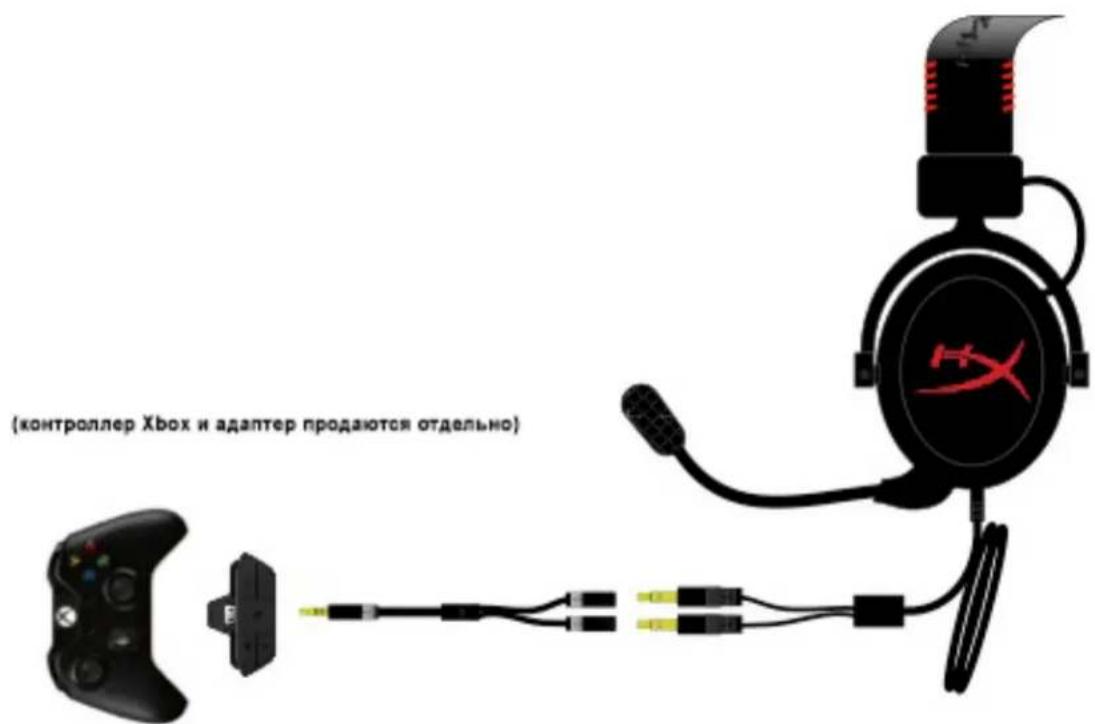

Рисунок 1.13 – Использование с игровой консолью Xbox® One

Использование с мобильным устройством (телефоном или планшетом)

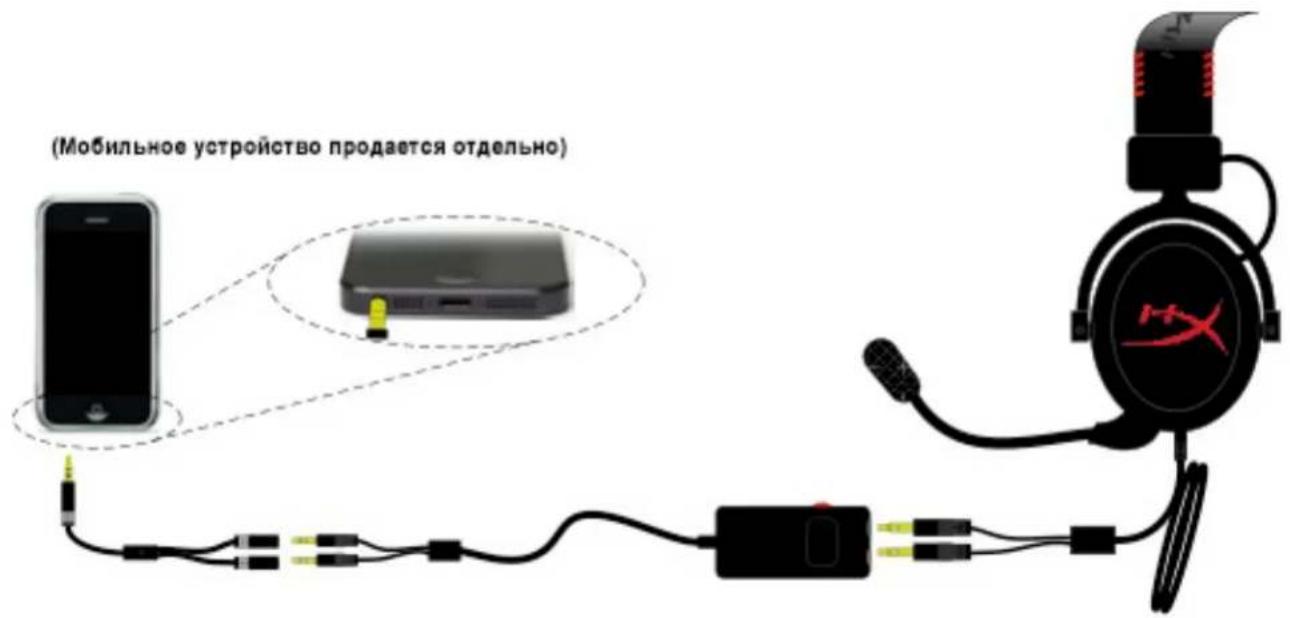

Для использования хедсета HyperX Cloud с мобильным устройством просто подключите кабель "Y" к аудиоразъему 3,5 мм . как показано ниже на Рисунке 1.14. (ПРИМЕЧАНИЕ: Расположение аудиоразъема может отличаться, в зависимости от модели и/или марки используемого мобильного устройства. Громкость разговора и/или звука ? который вы слушаете, можно регулировать, используя красное колесико, расположенное на левой стороне блока управления.

(Мобильное устройство продается отдельно)

Рисунок 1.14 – Использование с мобильным устройством (телефоном или планшетом)
