HƯỚNG DẪN NGƯỜI DÙNG HyperX CloudX KINGSTON

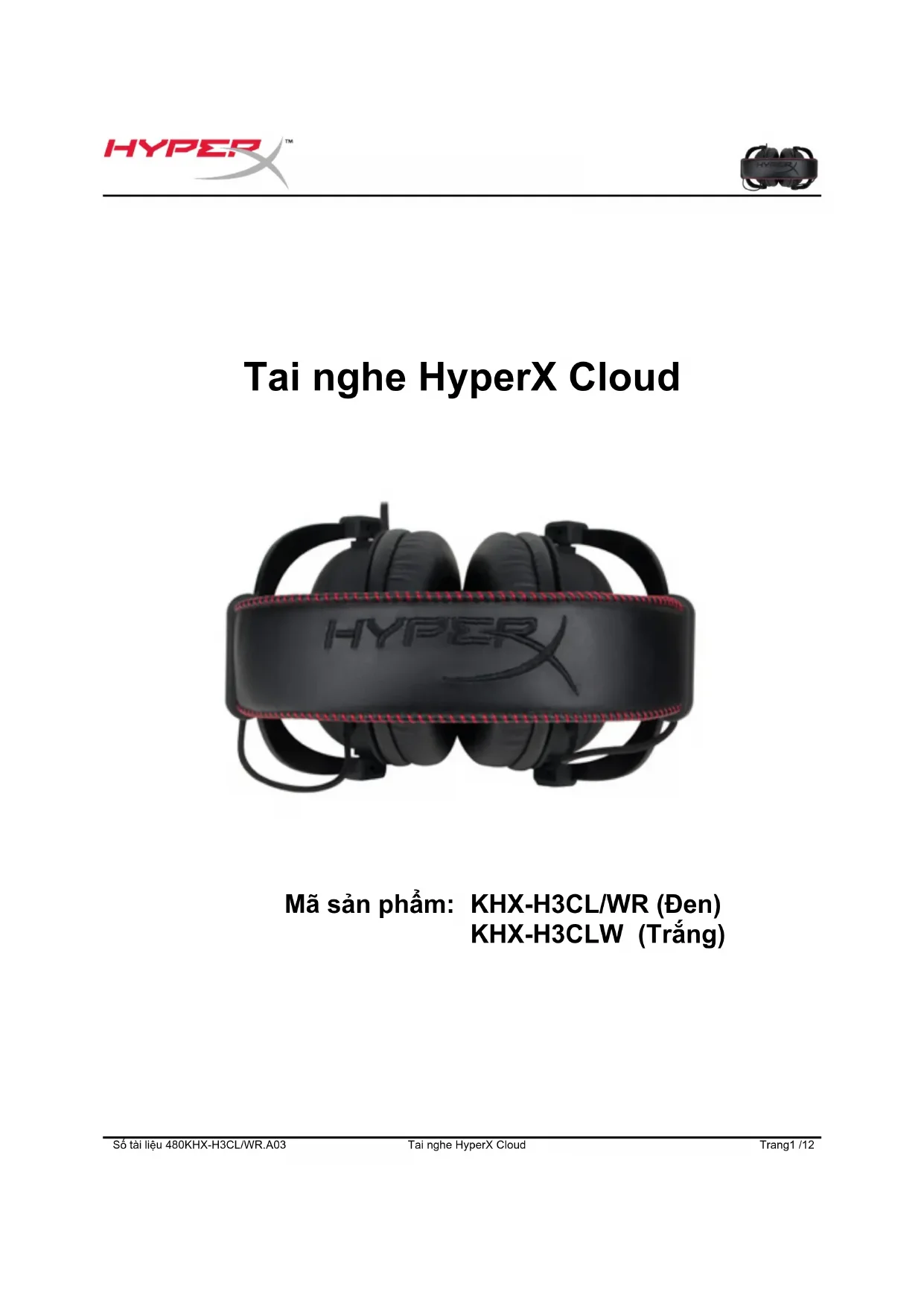

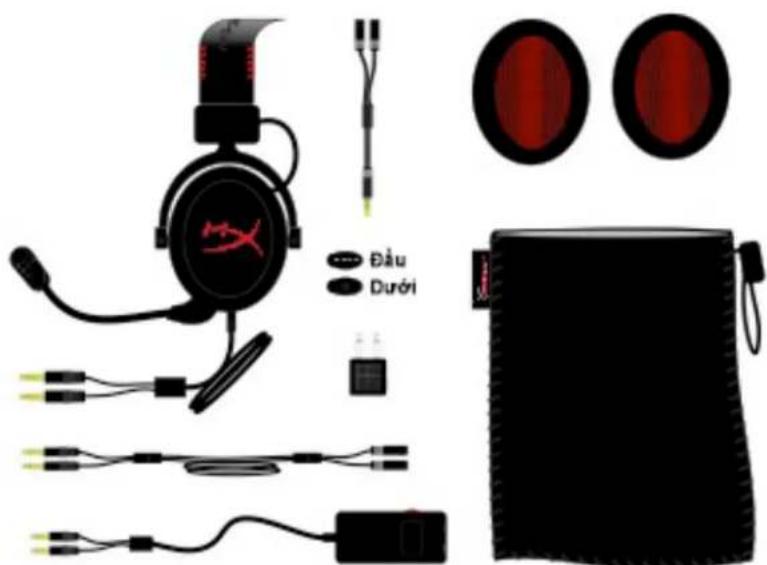

Рисунок 1.14. Використання з мобільним пристроєм (телефоном або планшетом)Số tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang1 /12 Tai nghe HyperX Cloud Mã sản phẩm: KHX-H3CL/WR (Đen) KHX-H3CLW (Trắng)Số tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang2 /12 Giới thiệu Được tối ưu cho việc chơi game chuyên nghiệp, Bộ tai nghe HyperX Cloud là một thiết bị liên lạc chất lượng cao mang đến cho bạn âm thanh tuyệt hảo, phong cách độc đáo và sự tiện nghi tuyệt vời. Bộ tai nghe này sử dụng một dây đ eo phủ chất liệu giả da, lót đệm mềm và có phần chụp tai được thiết kế đóng kín nhằm nâng cao khả năng tái tạo âm trầm cũng như giảm thiểu việc âm thanh bị lọt ra ngoài. Tai nghe HyperX Cloud có khả năng phát âm thanh HiFi và có kết cấu chắc chắn cho môi trường chơi game khắc nghiệt nhất, đồng thời tươ ng thích với máy tính bảng và điện thoại thông minh để sử dụng di động. Bộ tai nghe bao gồm:

• 1 Tai nghe HyperX Cloud

• 1 micro có thể tháo rời (gắn vào tai nghe như hình 1.1)

• 1 bộ lót tai bằng nhung dự phòng

• 1 bộ điều khiển với dây cáp dài 100cm (cáp có giắc âm t hanh 3.5mm)

• 1 dây cáp mở rộng (200cm)

• 1 dây cáp chia tách tai nghe (10cm)

• 1 bộ chuyể n đổi tai nghe trên m

• 1 Túi lưới Hình 1.1 – Các phụ kiện bên trong gói sản phẩm Các tính năng:

• Loa thành phần 53mm có khả năng phát âm thanh Hi-Fi mang đến chất lượng âm thanh tuyệt hảo

• Đáp tuyến tần số 15-25 KHz (tai nghe)

• Micro có thể tách rời (tháo lắp nhanh chóng và dễ dàng khi bạn chỉ muốn nghe nhạc)

• Kết cấu nhôm chắc chắn mang lại độ bền và tính ổn định cao

• Dây đeo được phủ chất liệu giả da lót đệm siêu mềm và phần chụp tai được phủ chất liệu giả da

• Thiết kế phần chụp tai đóng kín nhằm tăng cường khả năng tái tạo âm trầm và ngăn không cho âm thanh lọt ra ngoàiSố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang3 /12 Thông số kỹ thuật:

• Loại bộ biến năng: Động 53mm

• Nguyên tắc hoạt động: Đóng

• Đáp tuyến tần số: 15Hz-25KHz (tai nghe)

• Trở kháng danh nghĩa: 60 ohm trên mỗi hệ thống

• Ngưỡng áp suất âm (SPL) danh nghĩa: 98+/-3dB

• Tổng độ biến dạng sóng hài (T.H.D): < 2%

• Công suất sử dụng: 150mW

• Phương thức truyền âm thanh tới tai: Chụp đầu

• Độ giảm tiếng ồn xung quanh: khoảng 20 dBA

• Trọng lượng bao gồm micro và dây cáp 350g

• Độ dài và loại dây cáp: cáp 1m + 2m mở rộng + cáp 10cm dành cho iPhone

• Kết nối: Giắc cắm mini stereo (3.5MM)

• Loại bộ biến năng micro: Tụ (micro điện dung ở phía sau)

• Nguyên tắc hoạt động: Gradient áp suất

• Tính định hướng: Cardioid

• Nguồn điện: Nguồn AB

• Điện áp cung cấp: 2V

• Mức tiêu thụ dòng điện: Tối đa 0.5 mA

• Trở kháng danh nghĩa: ≤2.2 k ohm +/- 30%

• Điện áp mạch hở với f = 1 kHz 20 mV / Pa

• Đáp tuyến tần số: 100 - 12.000 Hz (micro)

• Tổng độ biến dạng sóng hài (T.H.D): 2% với f = 1 kHz

• Ngưỡng áp suất âm (SPL) tối đa: 105dB SPL (THD ≤ 1.0% với 1KHz)

• Công suất micro: -39+/-3dB

• Độ dài cán mic: 150MM(bao gồm cả cần)

• Đường kính capsule : 6mmSố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang4 /12 Khái quát

J K L A. Dây chụp đầu bằng chất liệu giả da có logo HyperX B. Tay gạt bằng nhôm để điều chỉnh dây chụp đầu C. Dây cáp đi kèm (dài 1 mét) với giắc đầu vào 3.5mm (chữ E) D. Micro có thể tháo rời với tay gạt và tụ có thể điều chỉnh E. giắc cắm âm thanh 3.5mm được gắn vào cáp tai nghe dài 1 mét F. Một bộ lót tai bổ sung G. Dây cáp mở rộng dài 2m H. Dây cáp của bộ điều khiển với giắc âm thanh 3.5mm và bộ điều khiển (chữ I)

I. Bộ điều khiển với nút đa chức năng

và nút điều khiển âm lượng. Nút đa chức năng có thể được sử dụng để: a. Trả lời hoặc ngắt cuộ c gọi từ thiế

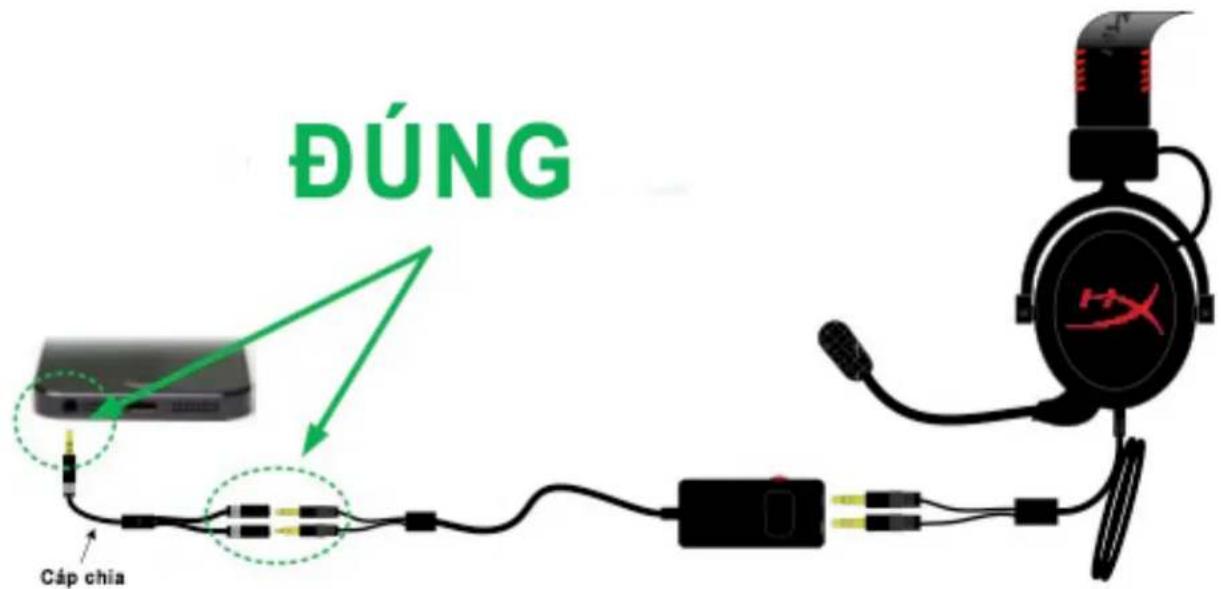

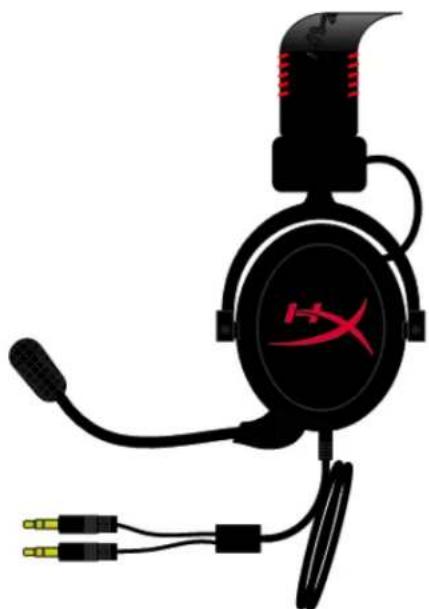

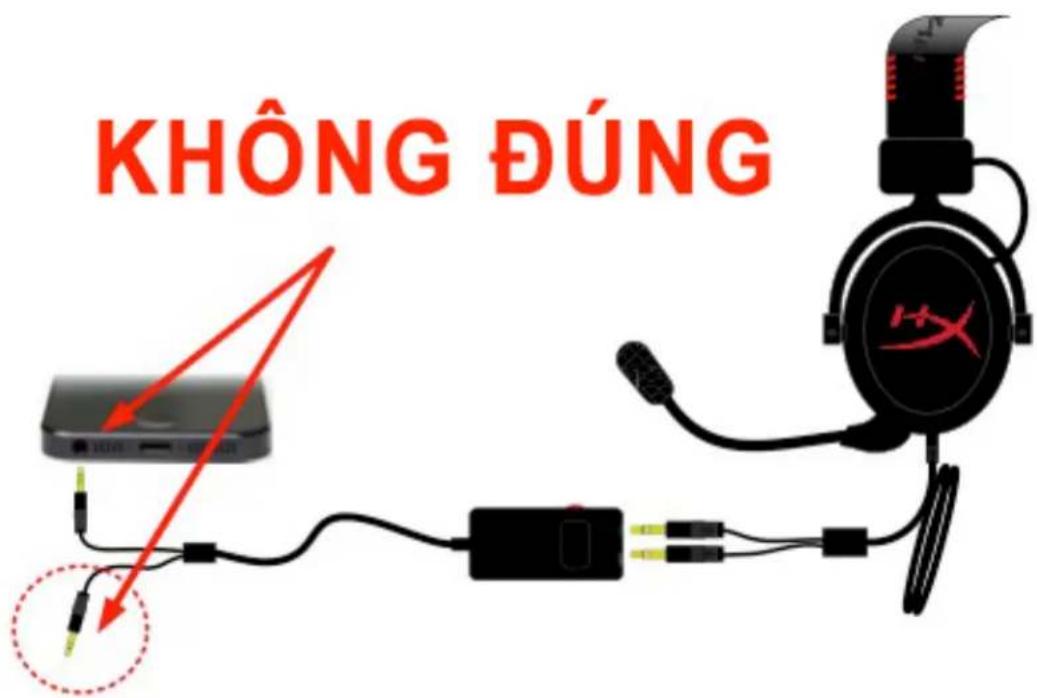

bị di động b. Tạm dừng bài hát khi nghe nhạc trên thiết bị di động J. Dây cáp chia tách tai nghe với giắc âm thanh 3.5mm K. Đầu cắm micro (đi kèm tai nghe) tại điểm micro (chữ D) kết nối với bộ tai nghe HyperX L. Bộ chuyển đổi trên máy bay với giắc âm thanh 3.5mm và giắc chuyển đổi đầu vàoSố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang5 /12 Sử dụng (Đúng và Không đúng) Khi kết nối tai nghe HyperX Cloud với thiết bị chỉ có giắc âm thanh 3.5mm, bạn PHẢI sử dụng cáp chia (hay cáp chữ “Y”) để đảm bảo mỗi giắc đều được cắm đúng và chặt. KHÔNG bỏ qua hoặc không cắm giắc âm thanh như mô tả bên dưới trong phần “KHÔNG ĐÚNG”.Số tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang6 /12 Sử dụng (Kết nối trực tiếp) Kết nối tai nghe trực tiếp với máy tính (hoặc thiết bị khác) có cả giắc cắm tai nghe và giắc cắm micro. Giắc cắm tai nghe, có các sọc xanh lá cây, cắm vào cổng có biểu tượng tai nghe hoặc ký hiệu đầu vào màu xanh lá cây , và giắc cắm micro, có các sọc màu hồng, cắm vào cổng có biểu tượng micro hoặc ký hiệu đầu vào màu hồng . (Tùy chọn: Dây cáp mở rộng đi kèm (chữ G trên Trang 4) cũng có thể được sử dụng để tăng thêm độ dài cho dây cáp tai nghe có sẵn, như trong Hình 1.3.)Số tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang7 /12 Sử dụng (với Bộ điều khiển) Kết nối bộ tai nghe của bạn với bộ điều khiển có cả giắc cắm tai nghe và giắc cắm micro. Giắc tai nghe (sọc xanh lá cây) cắm vào cổng đầu vào màu xanh lá cây trên bộ điều khiển và giắc micro (sọc hồng) cắm vào cổng đầu vào màu hồng trên bộ điều khiển. Sau đó kết nối dây cáp của bộ điều khiển với máy tính (hoặc thiết bị đầu ra khác với giắc micro và tai nghe kết hợp) sử dụng giắc âm thanh 3.5mm ở đầu cuối của dây cáp. (Tùy chọn: Dây cáp mở rộng đi kèm (chữ G trên Trang 4) cũng có thể được sử dụng để tăng thêm độ dài cho dây cáp tai nghe và bộ điều khiển có sẵn.) Hình 1.4 – Dây cáp mở rộng (Tùy chọn) Hình 1.5 – Sử dụng bộ điều khiểnSố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang8 /12 Sử dụng (với bộ điều khiển và dây cáp chia tách tai nghe) Nếu bạn đang kết nối tai nghe với máy tính xách tay hoặc một thiết bị di động (điện thoại hoặc máy tính bảng) chỉ có giắc âm thanh, thường được đánh dấu bằng biểu tượng tai nghe : Kết nối bộ điều khiển với dây cáp chia tách tai nghe (chữ J trên trang 4.) Thao tác này sẽ chuyển đổi giắc micro và tai nghe riêng biệt thành một giắc âm thanh 3.5mm duy nhất như trong Hình 1.8. Hình 1.6 – Dây cáp chia tách tai nghe (Tùy chọn: Dây cáp mở rộng đi kèm (chữ G trên Trang 4) cũng có thể được sử dụng để tăng thêm độ dài cho dây cáp tai nghe và bộ điểu khiển có sẵn.) Hình 1.7 – Dây cáp mở rộng (Tùy chọn) Hình 1.8 – Sử dụng dây cáp chia tách tai ngheSố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang9 /12 Sử dụng (với bộ chuyển đổi trên máy bay) Nếu bạn đang kết nối tai nghe với một giắc trên máy bay (thường thấy trên phần kê tay của ghế ngồi) như trong Hình 1.9, kết nối dây cáp chia tách tai nghe với bộ chuyển đổi trên máy bay (chữ L trên trang 4) đi kèm với bộ tai nghe của bạn và cắm bộ chuyển đổi trên máy bay vào cổng âm thanh trên phần kê tay của ghế ngồi. Hình 1.9 – Giắc đầu vào trên ghế ngồi của máy bay (Phần kê tay) (Tùy chọn: Dây cáp mở rộng đi kèm (chữ G trên Trang 4) cũng có thể được sử dụng để tăng thêm độ dài cho dây cáp tai nghe và bộ điều khiển có sẵn.) Hình 1.10 – Dây cáp mở rộng (Tùy chọn) Hình 1.11 – Sử dụng giắc trên máy baySố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang10 /12 Sử dụng (PlayStation® 4) Để sử dụng tùy chọn với PlayStation

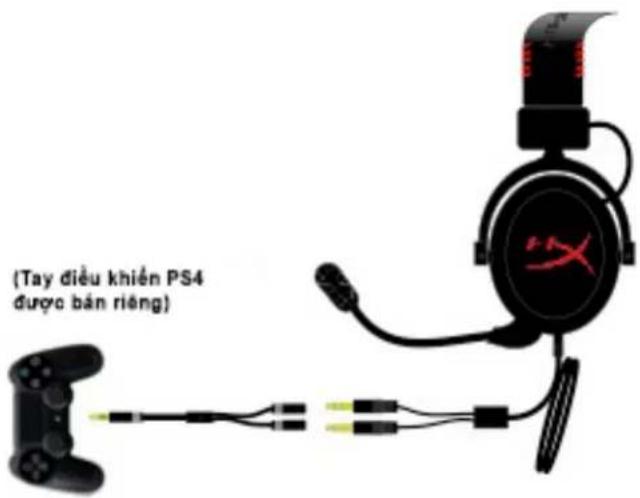

), kết nối tai nghe HyperX Cloud vào máy chơi game PS4 và làm theo các bước sau:

1. Bật máy chơi game PS4

2. Điều hướng tới menu Cài đặt và chọn.

3. Tìm đến tùy chọn ‘Devices (Thiết bị)’ và chọn.

4. Cuộn xuống ‘Audio Devices (Thiết bị âm thanh)’ và chọn.

5. Chọn ‘Output to Headphones (Đầu ra tai nghe)’ và chọn ‘All Audio (Tất cả âm

thanh)’. Hình 1.12a – Sử dụng với PS4

Nếu người dùng PS4 chọn kết nối tai nghe với máy chơi game PS4 mà không sử dụng hộp điều khiển âm lượng (như minh hoạ trong Hình 1.12b), thì mức âm lượng/âm thanh sẽ được điều khiển từ trò chơi đang chơi. Hình 1.12b – Sử dụng với PS4 ®Số tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang11 /12 Hình 1.12b – Sử dụng với PS4

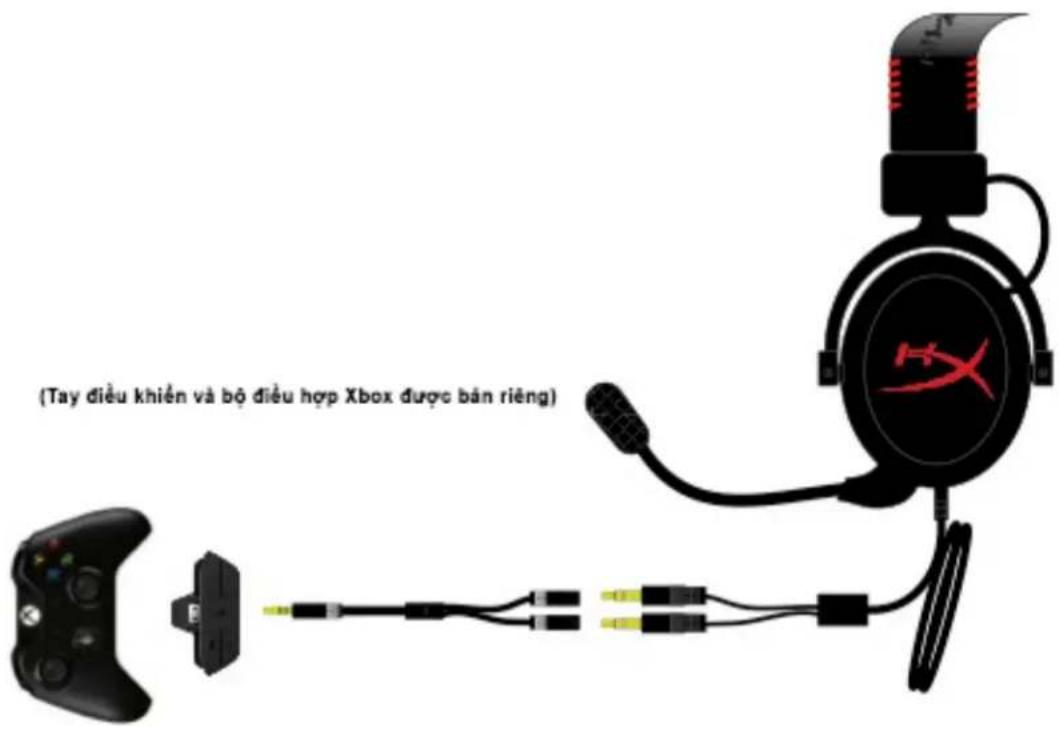

One) Để sử dụng tai nghe HyperX Cloud với Xbox

One, bạn sẽ cần bộ chuyển đổi Xbox One (được bán riêng) cắm vào bộ điều khiển Xbox

One (như hình bên dưới.) Do bộ chuyển đổi này có sẵn bộ điều khiển âm lượng, bạn có thể bỏ hộp điều khiển đi kèm với tai nghe HyperX Cloud và kết nối trực tiếp vào cáp chữ “Y” như minh họa bên dưới trong Hình 1.13. Hình 1.13 – Sử dụng với Xbox

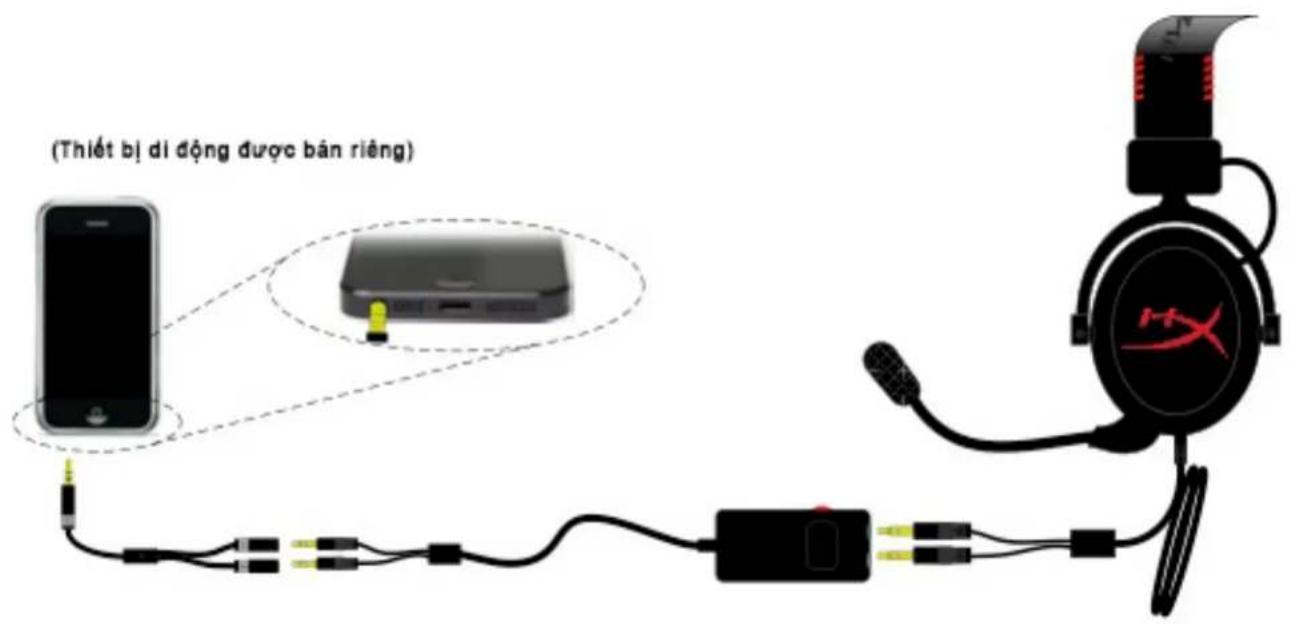

OneSố tài liệu 480KHX-H3CL/WR.A03 Tai nghe HyperX Cloud Trang12 /12 Sử dụng với thiết bị di động (Điện thoại hoặc máy tính bảng) Để sử dụng tai nghe HyperX Cloud với một thiết bị di động, chỉ cần cắm cáp chữ “Y” vào giắc âm thanh 3.5mm như minh họa bên dưới trong Hình 1.14. (LƯU Ý: Vị trí của giắc âm thanh có thể khác nhau tùy theo kiểu và/hoặc nhãn hiệu của thiết bị di động bạn đang sử dụng.) Có thể điều chỉnh âm lượng của cuộc nói chuyện và/hoặc nhạc bạn đang nghe bằng bánh răng màu đỏ nằm ở bên trái của hộp điều khiển. Hình 1.14 – Sử dụng với thiết bị di động (điện thoại hoặc máy tính bảng) HyperX là một bộ phận của Kingston档编号 480KHX-H3CL/WR.A03 HyperX Cloud 机 第 1 页，共 12 页 HyperX Cloud 机
