使用説明書 HyperX CloudX KINGSTON

製品番号： KHX-H3CL/WR (ブラック) KHX-H3CLW (ホワイト)

はじめに

プロのゲーマー向けに最適化された HyperX Cloud ヘッドセット は優れたサウンド、スタイル、そして快適な空間をお届けする高品質の通信デバイスです。レザーレットのヘッドバンドはソフトなパッド入りで調整可能。しかも低音を忠実に再生し、サウンドの漏れを防ぐ密閉デザインになっています。HyperX Cloud ヘッドセット は HiFi に対応し、過酷なゲーム環境にも耐えるデザイン。モバイルオプションとしてタブレットやスマートホンにも使えます。

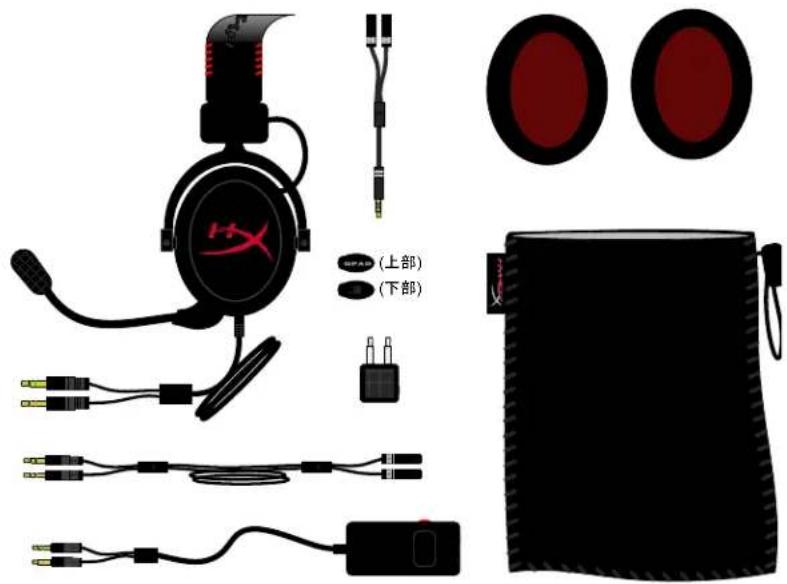

パッケージの内容：

•HyperX Cloud ヘッドセット 1
-取り外し可能マイク1

(ヘッドセットに接続 - 図 1.1 参照)

• マイクロホンプラグ 1
• ベロア製イヤクッション1
• 100cm 長ケーブル付きコントロールボックス 1 (ケーブルに 3.5mm のオーディオジャック付き)
• 延長ケーブル (200cm) 1
• ヘッドセットスブリッターケーブル (10cm) 1
• 航空機内ヘッドホンアダプタ 1
  -メッシュバッグ1

• 最高のオーディオ品質を提供する Hi-Fi 再生可能な 53mm 径ドライバーユニット
• 周波数応答：15～25 KHz
• 取り外し可能なマイク (音楽再生時は、すばやく、簡単にプラグを抜き差し可能)
• 耐久性と安定性に優れた強固なアルミニウム構造
• ヘッドバンドはとてもソフトなパッド入りレザレットで仕上げ、カップにもレザレットパッドを採用
• 低音の再生とサウンドの漏れを防ぐ密閉デザイン

技術仕様：

- トランスデューサタイプ：ダイナミック 53mm

- 動作原理：密閉

- 周波数応答：15Hz～25KH (イヤホン)

- 公称インピーダンス：システムあたり 60 オーム

- 公称 SPL：98+/-3dB

•T.H.D : < 2%

- 耐電力特性：150mW

・イヤーサウンドカップリング：サーカマニュラル

- 周囲騒音の減衰：約 20 dBA

- ヘッドバンド圧: 5 N

- 重量 (マイクとケーブルを含む): 350g

- ケーブルの長さとタイプ: 1m + 2m (延長) + 10cm iPhone

- 接続：ミニステレオジャックプラグ (3.5MM)

- マイクのトランスデューサタイプ：コンデンサー (バックエレクトレット)

- 動作原理：压力勾配

- ポーラーパターン：カーディオイド

- 電源：AB 電源

- 電源電圧：2V

- 電流消費：最大 0.5 mA

- 公称インピーダンス：≤2.2 k オーム +/- 30%

- 開路電圧 f = 1 kHz 20 mV / Pa

- 周波数応答：100～12,000Hz (マイク)

- マイクのブーム長：150MM(グースネックを含む)

- カブセル径：6mm

概要

A. HyperX のロゴ付レザーレット製ヘッドバンド
B. 調整可能ヘッドバンドアーム (アルミニウム製)
C. 付属ケーブル (1 メートル長)、3.5mm 入力ジャック付き (E)
D. 取り外し可能マイク (調整可能アームとコンデンサー付き)
E. 1 メートル長のヘッドセットダッシュボードにオーディオジャック (3.5mm)が付属
F. 予備イヤークッションセット
G. 延長カテゴリー (2 メートル)
H. 3.5mm オーディオジャック付きコントロールボックス用ケーブルとコントロールボックス (I)
I. 多機能ボタンと音量コントロール付き コントロールボックス多機能ボタンの 用途：
a. モバイルデバイスからの着信に応答または電話を切る
b. モバイルデバイスを音楽を聴いている間、一時停止
J. ヘッドセットスプリッタ (3.5mm オーディオジャック付き)
K. マイクロフォンプラグ (デフォルトでヘッドセットに接続) - マイク (D) を HyperX ヘッドセットにつなぐ
L. 航空機内用アダプタ (3.5mm オーディオジャックと入力コンバータジャック付き)

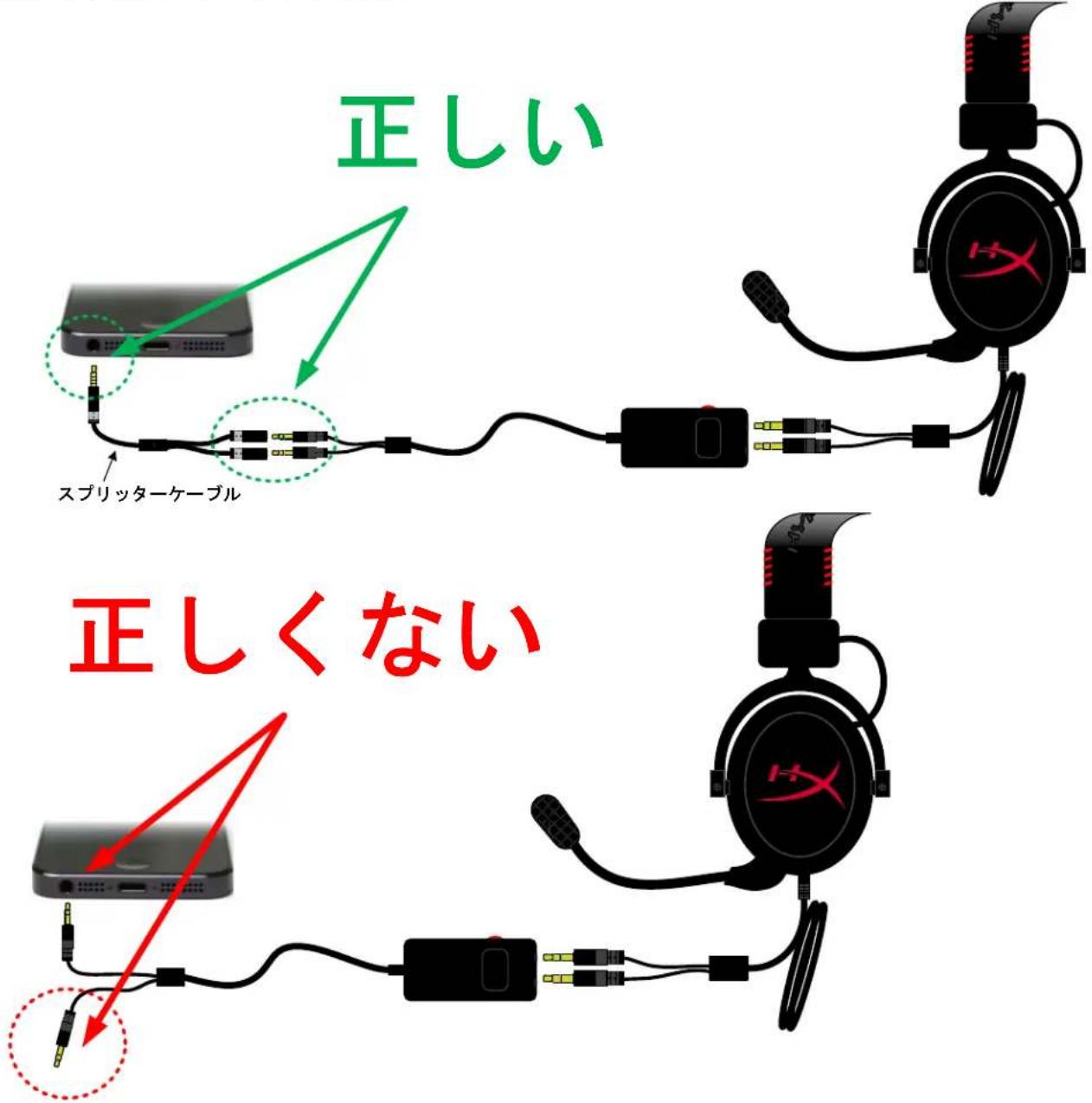

使用方法 (正しい構成と正しくない構成)

HyperX Cloud ヘッドセットを単一の 3.5mm オーディオジャック付きのデバイスに接続する場合には、すべてのジャックが適切かつ安全に接続されるようにスプリッターケーブル (Y 字型ケーブル)を必ず使用してください。下の図の「正しくない」構成のように、接続されていないオーディオジャックを無視するや残らないようにしてください。

正しい スプリッターケーブル 正しくない

使用方法 (ダイレクトコネクト)

ヘッドセットジャックやマイクロホンジャックのあるコンピュータ (または他のデバイス) にヘッドセットを直接接続します。緑のストライプが付いているヘッドセットジャックを緑の入力かイヤホンのマークのあるポートに差し込み、ピンクのストライプが付いているマイクロホンジャックはピンクの入力かマイクロホンのマークのあるポートに差し込みます。(オプション：付属の延長ケーブル(ページ4のG)を図1.3に示すように、既存のヘッドセットケーブルにつなぐことができます。)

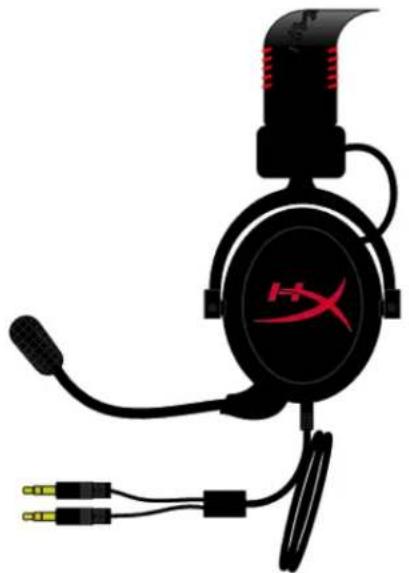

図 1.2 - 直接接続 (延長ケーブルなし)

.2 - 直接接続 (延長ケーブルなし)

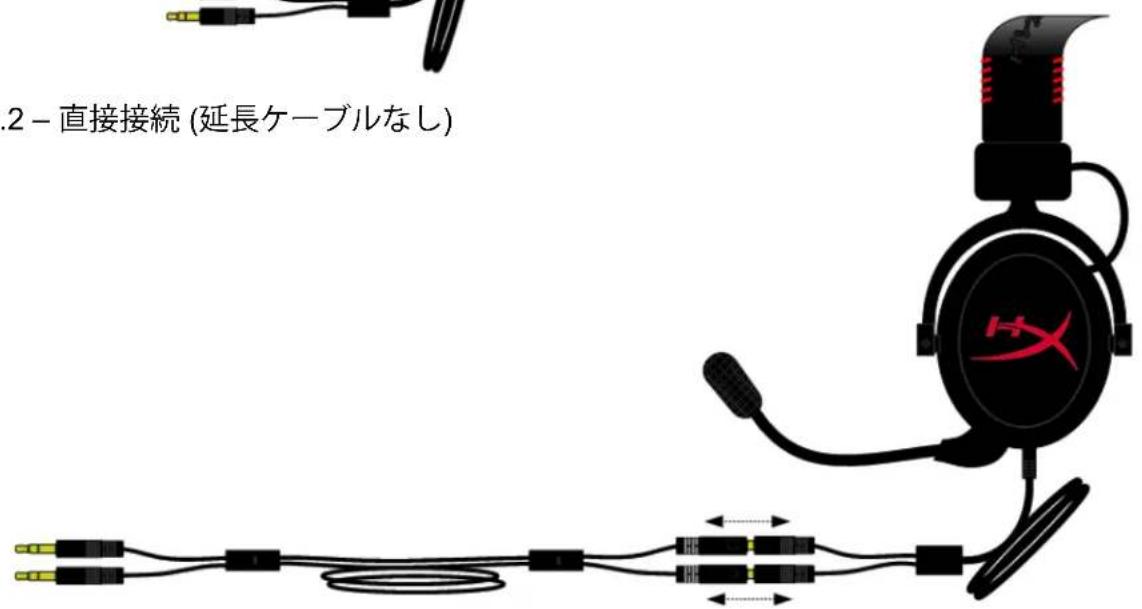

図 1.3 – 直接接続 (2 メートルの延長コードを使用)

使用方法 (コントロールボックスを併用)

ヘッドセットジャックやマイクロホンジャックのあるコントロールボックスにヘッドセットを接続します。緑のストライプが付いているヘッドセットジャックをコントロールボックスの入力ポート (緑) に差し込み、ピンクのストライプが付いたマイクロホンジャックは同じくコントロールボックスにあるピンクの入力ポートに差し込みます。次に、コントロールボックスケーブルの 3.5mm オーディオジャック (ケーブルの一端) をコンピュータ (またはマイクロホンとヘッドセットのデュアルジャックが付いた他の出力デバイス) に差し込みます。

(オプション：既存のヘッドセットケーブルやコントロールボックスには、付属の延長ケーブル (ページ4のG)をつなぐことができます。)

使用方法 (コントロールボックスとヘッドセットスプリッタケーブルを併用)

ヘッドセットを通常イヤホンかヘッドセットのマークと単一のオーディオジャックが付いたラップトップかモバイルデバイス (携帯かタブレット) に接続する場合：

コントロールボックスをヘッドセットスプリッタケーブルに接続します (ページ 4 の J)。これでマイクジャックとイヤホンジャックが単一の 3.5mm オーディオジャックになります (図 1.8 参照)。

図 1.6-ヘッドセットスプリッタケーブル

(オプション：既存のヘッドセットケーブルやコントロールボックスには、付属の延長ケーブル (ページ4のG)をつなぐことができます。)

図1.8-ヘッドセットスプリッタケーブルの使用方法

使用方法 (航空機内用アダプタを併用)

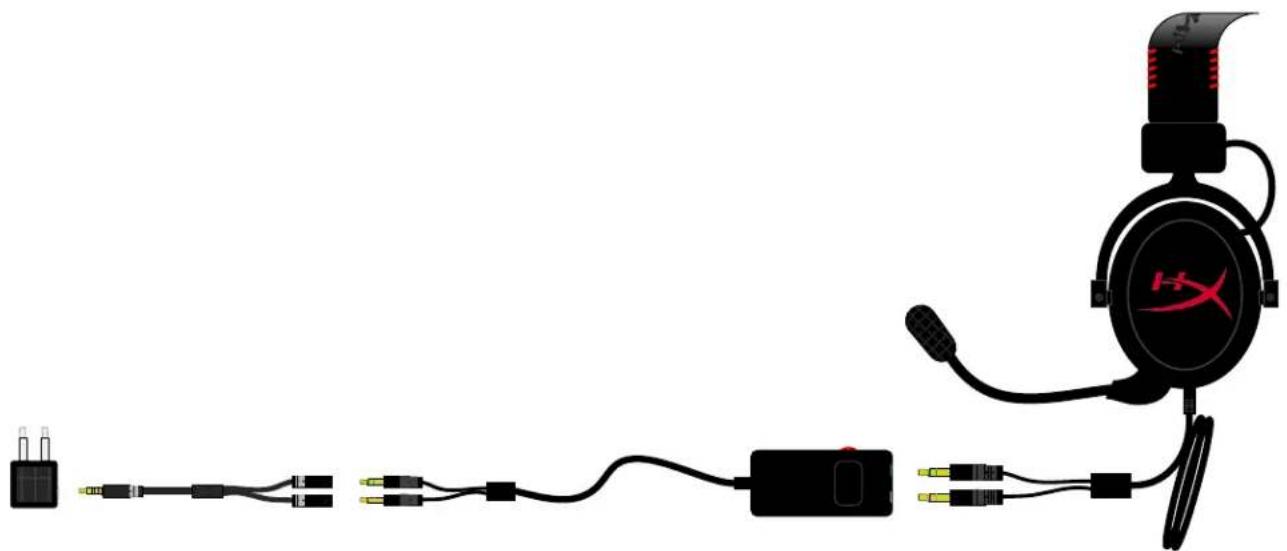

ヘッドセットを図 1.9 に示すように (通常、シートのアームレストにある) 航空機内のジャックに接続する場合、ヘッドセットスプリッタケーブル を付属の機内アダプタ (ページ 4 の L) に接続し、機内アダプタをシートのアームレストにあるオーディオジャック に差し込みます。

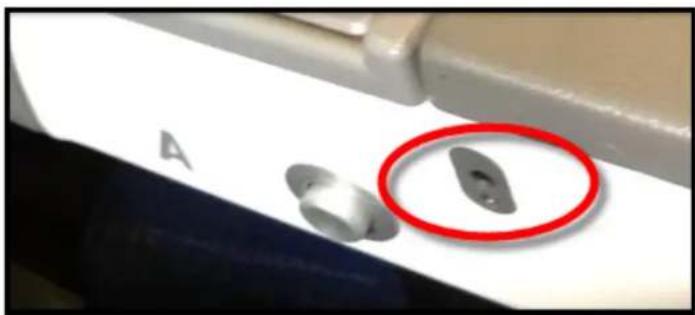

図 1.9 - 機内シート (アームレスト) の入力ジャック

(オプション：既存のヘッドセットケーブルやコントロールボックスには、付属の延長ケーブル (ページ4のG)をつなぐことができます。)

図 1.10 - 延長ケーブル (オプション)

PlayStation® 4 (PS4®) で最適に使用するためには、HyperX Cloud ヘッドセットを PS4 のゲームコントローラーに接続してから、以下の手順に従います。

1. PS4 ^® ゲーム機の電源を入れます。
2. [設定] メニューに移動し、選択します。
3. [周辺機器] メニューオプションを反転表示して、選択します。
4. [ オーディオ機器]までスクロールダウンして、選択します。
5. ロ[ヘッドホンに出力]を選んでから、[すべての音声]を選択します。

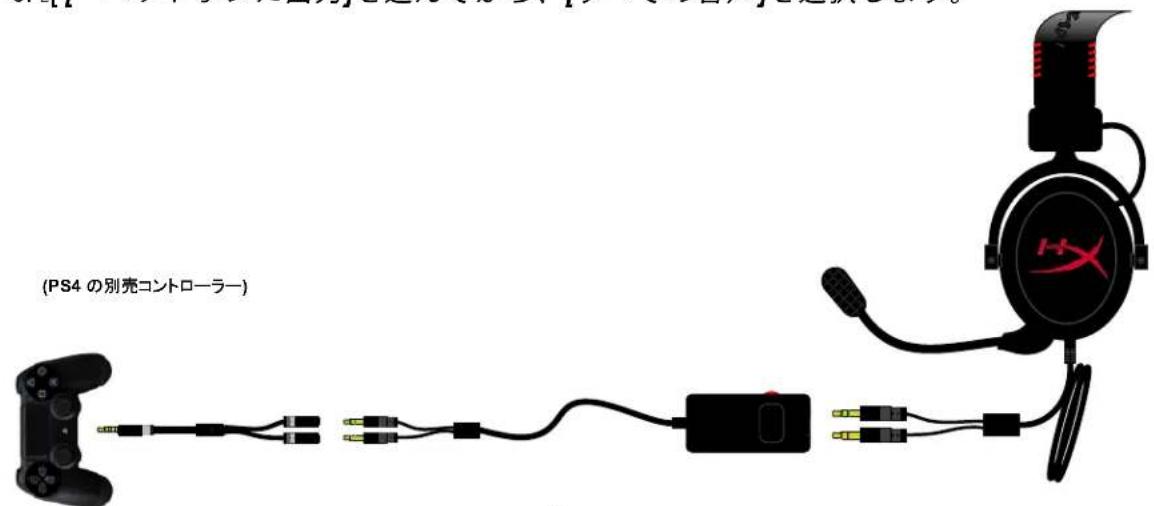

(PS4 の別売コントローラー)

図 1.12a - PS4 ^® で使用

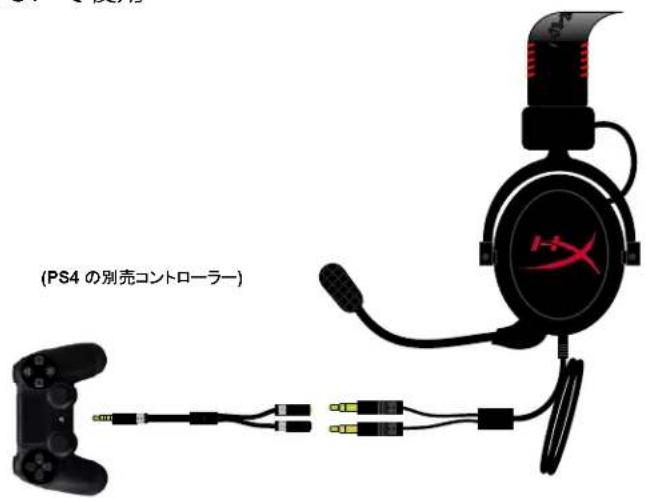

PS4 のユーザーが、(図 1.12b のように)音量コントロールボックスを使用せずにヘッドセットを PS4 のゲームコントローラーに接続することを選択すると、音量レベルはプレイ中のゲーム内からコントロールされます。

(PS4 の別売コントローラー)

図 1.12b - PS4 ^® で使用

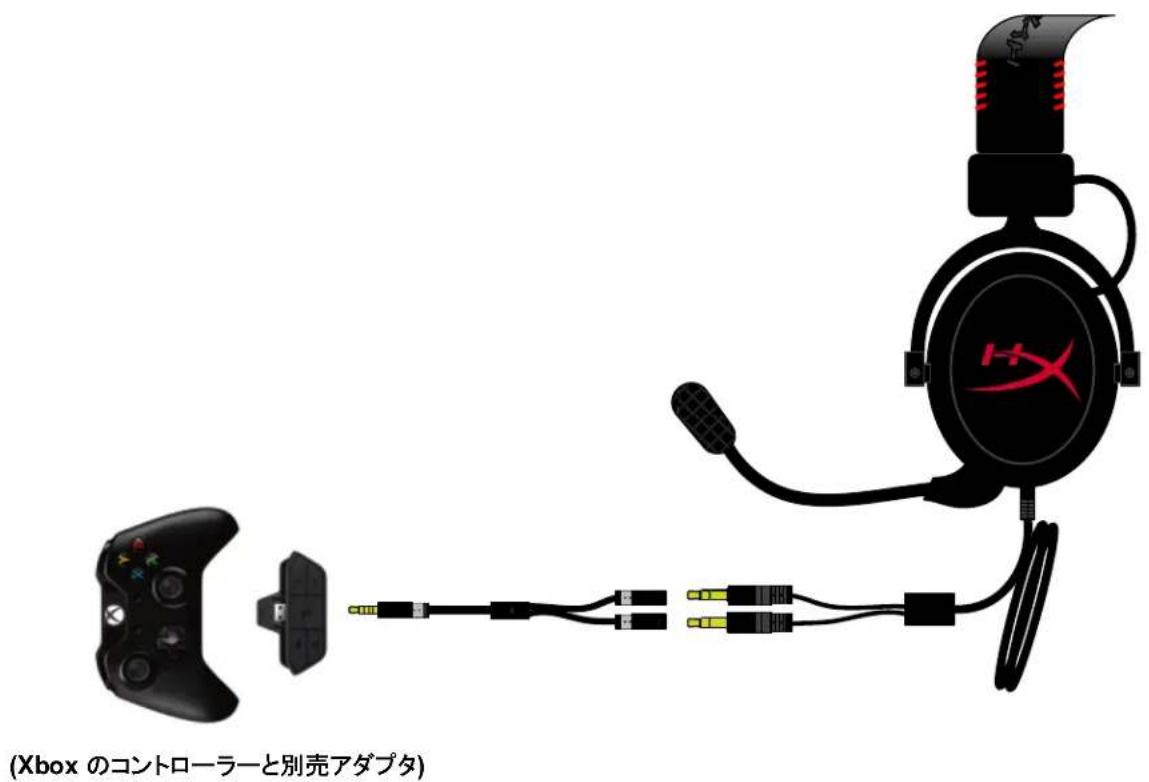

HyperX Cloud ヘッドセットを Xbox ^® One で使用する場合は、Xbox ^® One コントローラー (下図参照) に差し込む Xbox One アダプター (別売) が必要です。このアダプターに音量コントロールが組み込まれているため、HyperX Cloud ヘッドセットに付属するコントロールボックスをはずして、以下の図 1.13 のように Y 字型ケーブルを直接接続することができます。

(Xbox のコントローラーと別売アダプタ)

図 1.13 - Xbox ^® One で使用

モバイルデバイス (携帯電話やタブレット) との使用方法

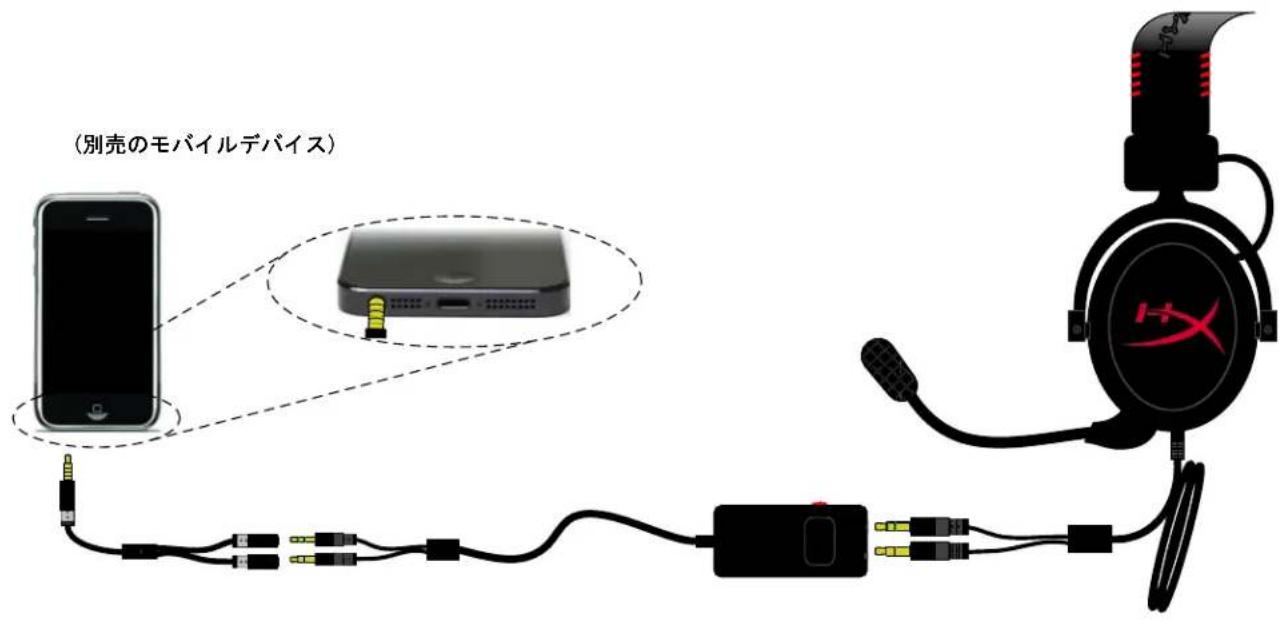

HyperX Cloud ヘッドセットをモバイルデバイスで使用するには、以下の図 1.14 のように、Y 字型ケーブルをそのまま 3.5mm オーディオジャックに差し込みます。(注意:オーディオジャックの場所は、ご使用のモバイルデバイスのモデルやブランドによって異なります。)聞こえてくる会話や音楽の音量は、コントロールボックスの左側にある赤いホイールを使用して調節できます。

(別売のモバイルデバイス)

図 1.14 - モバイルデバイス (携帯電話やタブレット) で使用

HyperXはKingstonのゲーミングブランドです。

（上方） （底部）
