MANUAL DE UTILIZADOR HyperX CloudX KINGSTON

OneDocumento N.:480KHX-H3CL/WR.A03 Cuffie HyperX Cloud Pagina 12 di 12 Utilizzo con dispositivo mobile (Smartphone o Tablet) Per utilizzare le cuffie HyperX Cloud insieme ad un dispositivo mobile, è sufficiente inserire il cavo a “Y” nella presa jack audio da 3,5mm così come mostrato di seguito nella Figura 1.14. (NOTA: l’ubicazione della presa jack audio può variare in base al modello e alla marca del dispositivo mobile utilizzato.) È possibile regolare il volume della conversazione e/o della musica in fase di riproduzione mediante la rotellina rossa che si trova sul lato destro del modulo di controllo. Figura 1.14 – Utilizzo con dispositivo mobile (smartphone o tablet) HyperX è una divisione di KingstonDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 1 do 12 Headset HyperX Cloud Código do produto: KHX-H3CL/WR (preto) KHX-H3CLW (branco)Documento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 2 do 12 Introdução Otimizado para jogadores profissionais, o headset HyperX Cloud (KHX-H3CL/WR) é um dispositivo de alta qualidade que proporciona som, estilo e conforto superiores. Com arco de couro sintético ajustável e almofadado, e um design anatômico para melhor reprodução de som e maior eficiência no isolamento de ruídos externos. O KHX-H3CL/WR é compatível com HiFi e oferece um modelo durável para os ambientes de jogos mais adversos. Também é compatível com tablets e smartphones. O que está incluído:

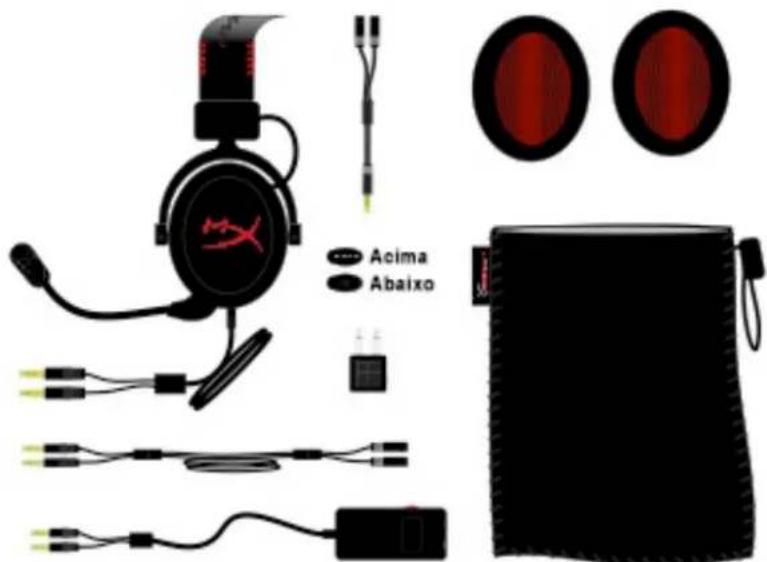

• 1 Headset HyperX Cloud

• 1 microfone removível (anexado ao he adset na figura 1.1)

• 1 controle de áudio com c abo de 100 cm (o cabo possui conectores de áudio de 3,5 mm)

• 1 cabo de extensão (200 cm)

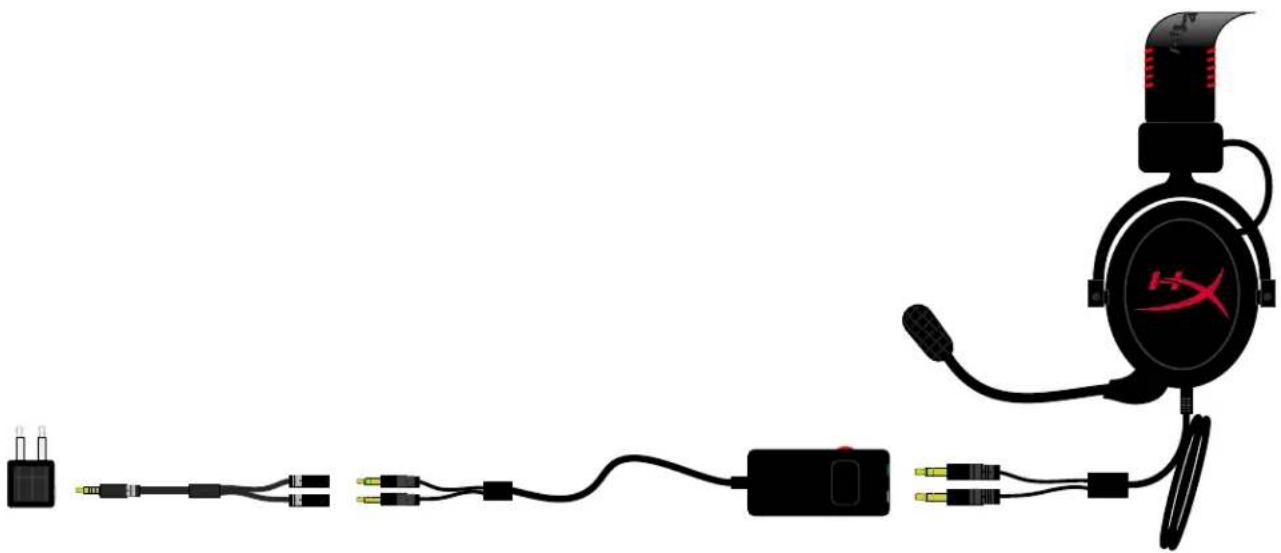

• 1 Conectores para avi

• 1 bolsa de tela Figura 1.1 – Conteúdo da embalagem Características:

• Drivers de 53 mm compatível com Hi-Fi para uma qualidade de áudio superior

• Resposta de frequência de 15-25 Hz (fones de ouvido)

• Microfone removível (conexão/desconexão rápida e fácil para ouvir música)

• Estrutura em alumínio sólido para maior durabilidade e estabilidade

• Arco de couro sintético almofadado super macio, protetores de ouvido de espuma e conchas de couro sintético.

• Design do fone de ouvido fechado para melhor reprodução de som e eficiêcia no isolamento de ruídos externos.Documento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 3 do 12 Especificações técnicas:

• Tipo de transdutor: Dinâmico 53 mm

• Princípio operacional: Fechado

• Resposta de frequência: 15Hz-25KHz (fones de ouvido)

• Impedância nominal: 60 ohm por sistema

• Atenuação de ruído ambiente: aprox. 20 dBA

• Pressão do arco na cabeça: 5 N

• Peso com microfone e fio: 350 g

• Tipo e comprimento do fio: 1 m + 2 m extensão + 10 cm iPhone

• Conexão: Mini plugue estéreo jack (3,5 mm)

• Tipo de transdutor do microfone: Condensador (back electret)

• Princípio operacional: Gradiente de pressão

• Padrão Polar: Cardióide

• Fonte de alimentação: Energia AB

• Tensão de alimentação: 2V

• Tensão do circuito aberto a f = 1 kHz 20 mV / Pa

• Resposta de frequência: 100 - 12.000 Hz (microfone)

• Saída do Microfone: -39+/-3dB

• Comprimento da haste do microfone: 150 mm (inclui haste flexível)

• Diâmetro da cápsula: 6 mmDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 4 do 12 Visão Geral

J K L A. Arco da cabeça de couro sintético com o logotipo HyperX B. Haste de alumínio para ajustar o arco da cabeça C. Cabo (1 metro de comprimento) c/ conectores de entrada de 3,5 mm (letra E) D. Microfone removível com haste ajustável e condensador E. Conectores de entrada de áudio de 3,5 mm anexado ao cabo de 1 metro do headset F. Par de protetores de ouvido extra G. Cabo de extensão de 2 metros H. Controle de áúdio e cabo do controle de áúdio com conexões de áudio de 3,5 mm (letra I)

I. Controle de áudio com botão

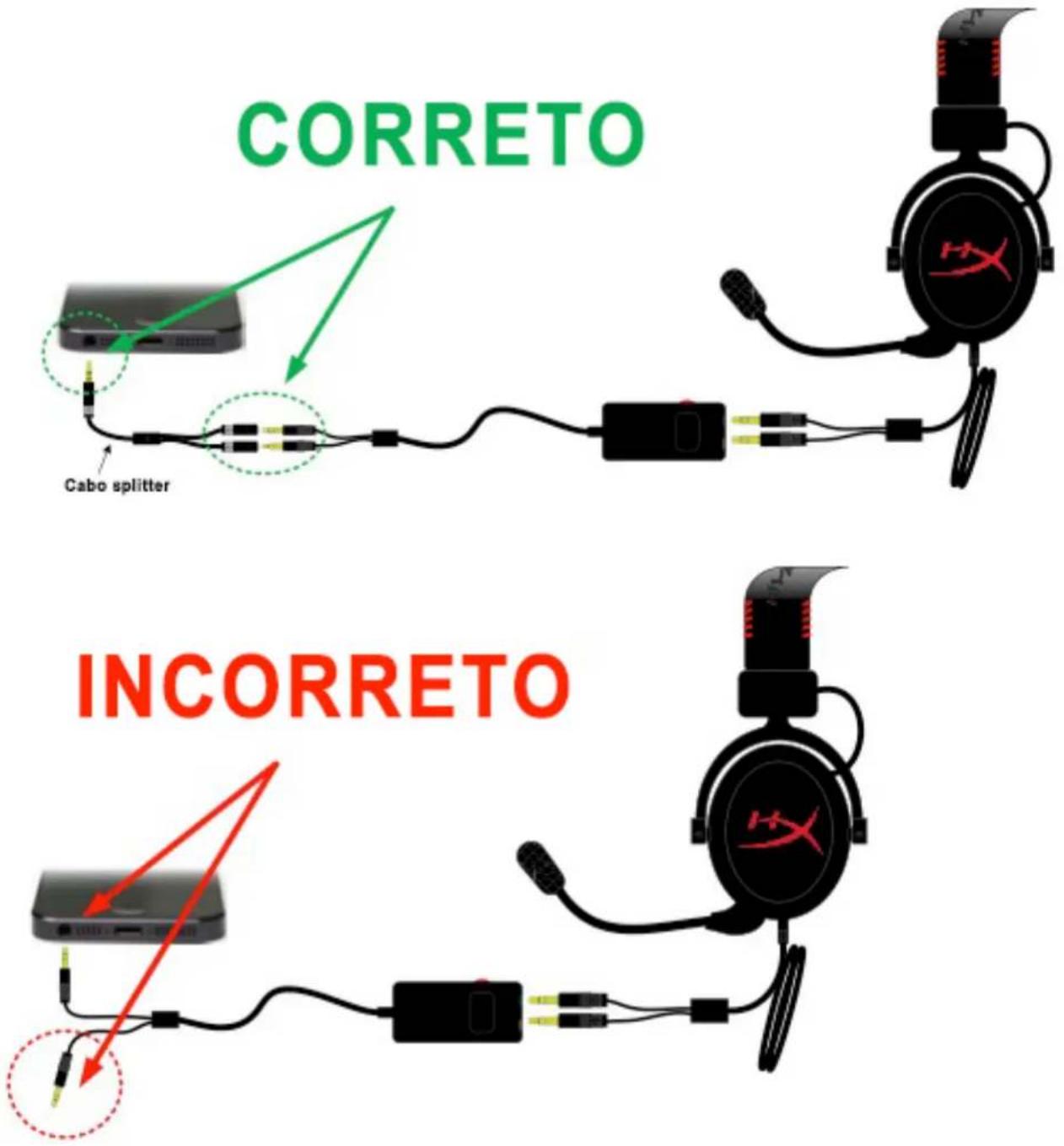

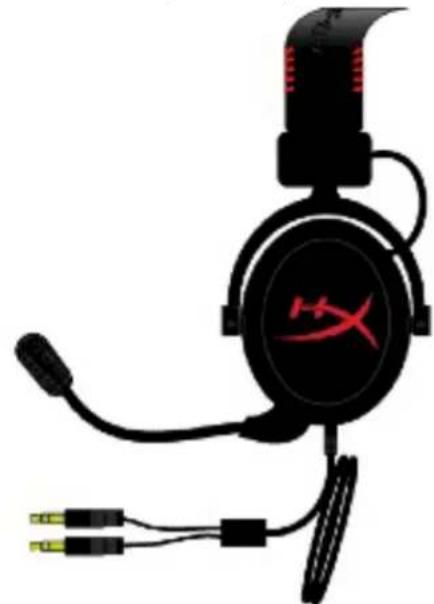

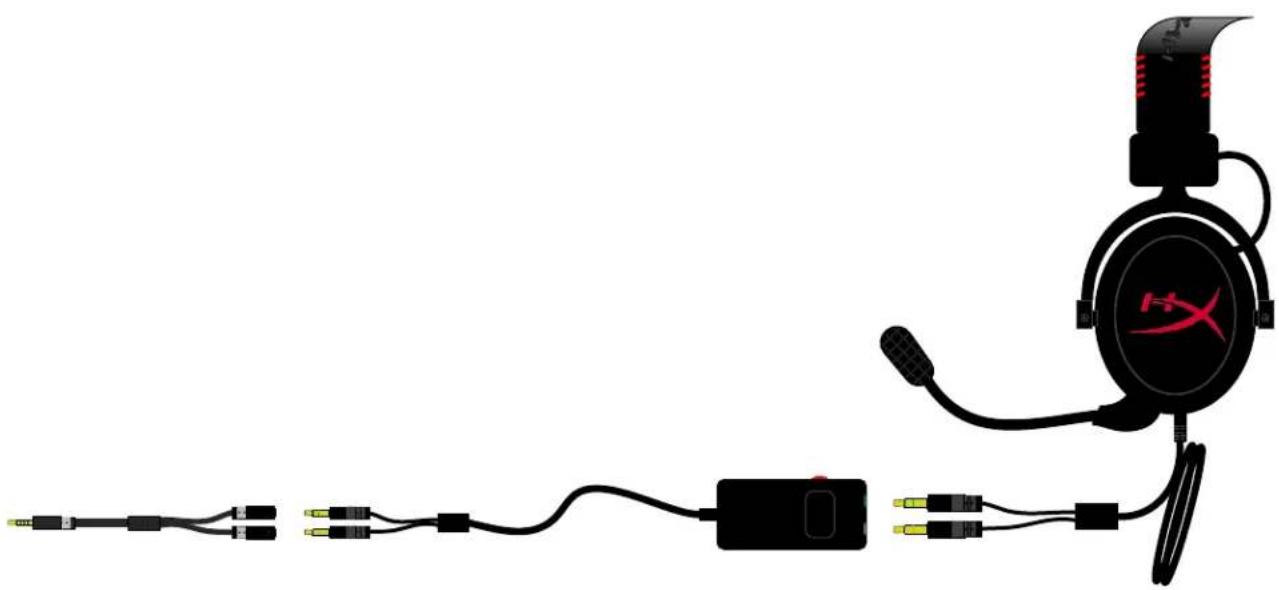

multifunção e controle de volume. O botão multifunção pode ser usado para: a. Responder ou desligar uma chamada telefônica de um dispositivo móvel b. Pausar uma música quando estiver ouvindo música em um dispositivo móvel J. Cabo em Y com conector de áudio de 3,5 mm K. Plugue do microfone (anexado ao headset de fábrica) onde o microfone (letra D) conecta-se ao headset HyperX L. Conector para avião com conexões de áudio de 3,5 mm e conector do conversorDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 5 do 12 Uso (correto e incorreto) Ao conectar o seu headset HyperX a um dispositivo que tenha uma única conexão de áudio de 3,5mm, você DEVE usar o cabo splitter (ou cabo Y) para que todos os cabos estejam conectados corretamente e com segurança. NÃO deixe nenhum cabo desconectado como mostra a figura abaixo na configuração "INCORRETA".Documento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 6 do 12 Uso (Conexão Direta) Conecte seu headset diretamente ao seu computador (ou outro dispositivo) que tenha uma conexão para fone de ouvido e uma para microfone. O conector dos fones de ouvido, que tem listras verdes, conecta-se à porta marcada com a entrada verde ou símbolo de fones de ouvido e o conector do microfone que tem listras rosas, conecta-se à porta marcada com a entrada rosa ou o símbolo de um microfone . (Opcional: O cabo de extensão incluído (letra G na Página 4) também pode ser usado para aumentar o comprimento do cabo do headset existente, como visto na Figura 1.3.)Documento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 7 do 12 Uso (com controle de áudio) Conecte seu headset ao controle de áudio que tem conexão para fone de ouvido e para microfone. O conector do fone de ouvido (listras verdes) conecta-se à porta de entrada verde no controle de áudio e o conector do microfone (listras rosas) conecta-se à porta rosa no controle de áudio. O cabo do controle de áudio conecta-se então ao seu computador (ou outro dispositivo de saída com uma conexão dupla para microfone e fone de ouvido) usando as conexões de áudio de 3,5 mm na extremidade do cabo. (Opcional: O cabo de extensão incluído (letra G na Página 4) também pode ser usado para aumentar o comprimento do cabo do headset existente e do controle de áudio.) Figura 1.4 – Cabo de extensão (Opcional) Figura 1.5 – Usando o Controle de áudioDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 8 do 12 Uso (com controle de áudio e cabo em y para headset) Se você está conectando o headset a um laptop ou dispositivo móvel (telefone ou tablet) que tenha uma única conexão de áudio, geralmente marcada com o símbolo de fones de ouvido ou headset : Conecte o controle de áudio ao cabo em y para headset (letra J na página 4.) Isso irá converter as conexões de microfone e fones de ouvido separadas em uma única conexão de áudio de 3,5 mm como visto na Figura 1.8. Figura 1.6 – Cabo em y para headset (Opcional: O cabo de extensão incluído (letra G na Página 4) também pode ser usado para aumentar o comprimento do cabo do headset existente e do controle de aúdio.) Figura 1.7 – Cabo de extensão (Opcional) Figura 1.8 – Usando o cabo em y para headsetDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 9 do 12 Uso (com conector para avião) Se você está conectando o headset a um conector de avião (geralmente encontrada no braço do assento) como visto na Figura 1.9, conecte o cabo em y para headset ao conector para avião (letra L na página 4) que acompanha seu headset e plugue o conector de avião na conexão de áudio encontrada no braço do seu assento. Figura 1.9 – Conexões de entrada em um Assento de Avião (Braço do assento) (Opcional: O cabo de extensão incluído (letra G na Página 4) também pode ser usado para aumentar o comprimento do cabo do headset existente e do controle de áudio.) Figura 1.10 – Cabo de extensão (Opcional) Figura 1.11 – Usando a Conector para AviãoDocumento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 10 do 12 Uso (PlayStation® 4) Para uso opcional com PlayStation

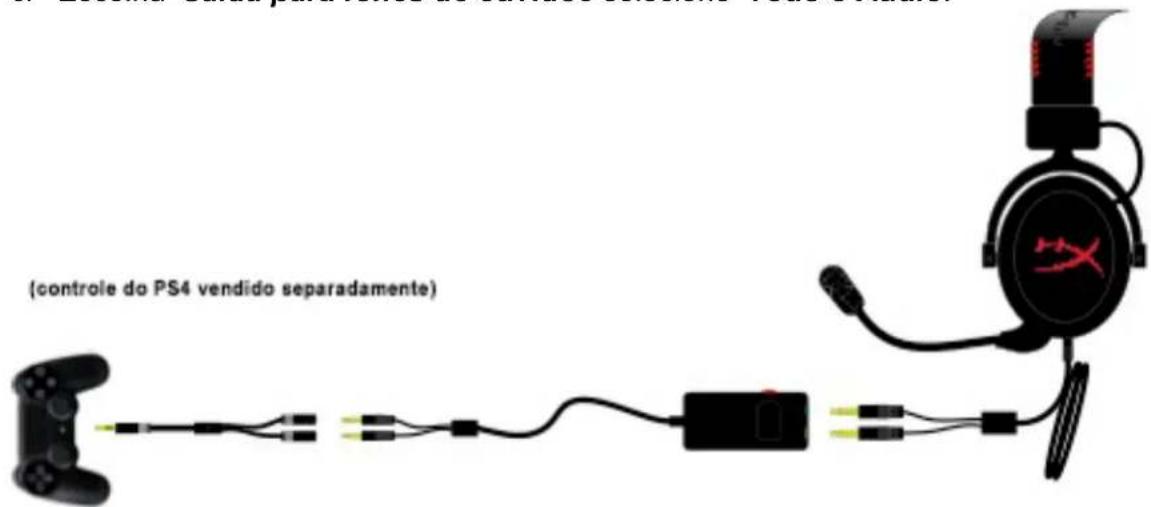

), conecte seu headset HyperX Cloud ao controle do PS4 e siga os passos seguintes:

1. Ligue seu console de jogos PS4

2. Vá para o Menu de Configuração e selecione-o.

3. Encontre a opção ‘Dispositivos do menu e selecione esta opção.

4. Vá para baixo até ‘Dispositivos de Áudio e selecione esta opção.

5. Escolha ‘Saída para fones de ouvidoe selecione ‘Todo o Áudio.’

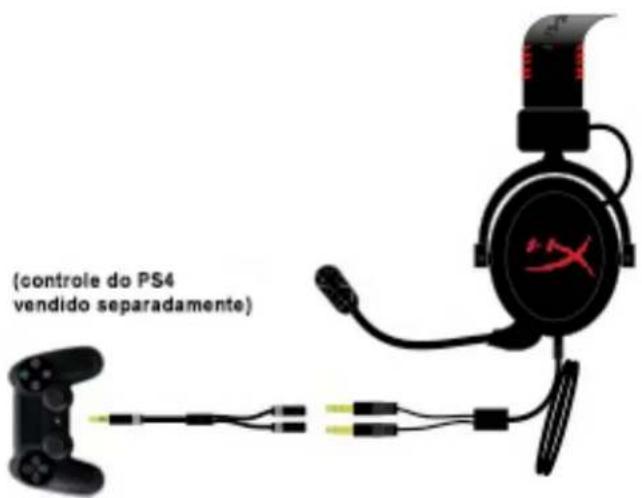

Se o usuário do PS4 escolher conectar o headset ao controle do PS4 sem usar o controle de áudio (como mostra a Figura 1.12b), então o nível do volume / áudio é controlado pelo PS4. Figura 1.12b - Como usar com o PS4 ®Documento No. 480KHX-H3CL/WR.A03 Headset HyperX Cloud Página 11 do 12 Uso (Xbox

One, você precisará do adaptador específico para Xbox One (vendido separadamente) que se conecta ao controle do Xbox

One (representado abaixo). Como esse adaptador tem controles de volume embutidos, você pode remover o controle de áudio que veio com o seu headset HyperX Cloud e conectá-lo diretamente ao cabo splitter como mostra abaixo a Figura 1.13. Figura 1.13 - Como usar com o Xbox
