SP 17.000 Flat Level Sensor - Pompe Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de relevage submersible
Marque	Kärcher
Modèle	SP 17.000 Flat Level Sensor
Poids	6 kg (sans accessoires)
Alimentation	230-240 V ~ 50 Hz
Puissance nominale	550 W
Débit maximal	17 000 l/h
Hauteur de refoulement maximale	9 m
Profondeur d'immersion maximale	7 m
Température de liquide admise	5 à 35 °C
Taille des particules max.	5 mm
Hauteur résiduelle minimale	1 mm (sans préfiltre, pieds repliés)
Fonctions principales	Drainage, transvasement, pompage d'eau claire ou légèrement sale, mode automatique avec capteur de niveau, mode manuel
Entretien et nettoyage	Rincer à l'eau claire après chaque utilisation ; nettoyer le capteur de niveau et la zone d'aspiration
Sécurité	Protection contre la marche à sec (capteur de niveau), disjoncteur thermique, arrêt automatique en mode auto
Pièces détachées et réparabilité	Accessoires et pièces de rechange originaux disponibles sur www.kaercher.com
Informations générales	Utilisation conforme pour drainages, eau de piscine, eaux claires ; ne pas utiliser pour liquides inflammables, corrosifs ou eaux usées

FOIRE AUX QUESTIONS - SP 17.000 Flat Level Sensor Kärcher

Quels liquides puis-je pomper avec la pompe Kärcher SP 17.000 Flat Level Sensor ?

Vous pouvez pomper de l'eau douce légèrement sale (jusqu'à 5 mm de particules), de l'eau de piscine avec additifs conformes, et des solutions détergentes comme les eaux de rinçage de machines à laver. Ne pas pomper de liquides inflammables, explosifs, corrosifs, d'huiles, d'eau salée ou d'eaux usées de toilettes.

Comment installer le flexible sur la pompe ?

Vissez le raccord de pompe G 1 1/2 sur le manchon de raccordement. Poussez le collier de serrage sur le flexible, puis le flexible sur le raccord et fixez-le avec le collier. Enfin, poussez le manchon dans le Quick-Connect jusqu'à l'enclenchement.

Comment régler le capteur de niveau pour un fonctionnement automatique ?

Poussez le capteur de niveau sur le rail à la hauteur souhaitée. Il doit être en contact avec l'eau pour démarrer. Plus il est haut, plus le niveau de déclenchement est élevé. En mode AUTO, la pompe s'arrête 15 secondes après que le capteur perd le contact avec l'eau.

Que faire si la pompe fonctionne mais n'aspire pas d'eau ?

Cela est souvent dû à de l'air dans la pompe. Débranchez et rebranchez la fiche plusieurs fois pour amorcer. Vérifiez aussi que la zone d'aspiration n'est pas bouchée et que le niveau d'eau est suffisant (min. 7 mm pour ce modèle sans préfiltre).

Comment nettoyer la pompe après utilisation ?

Après avoir pompé de l'eau sale ou avec additifs, rincez la pompe en faisant circuler de l'eau claire. Débranchez la fiche, retirez le manchon Quick-Connect, nettoyez l'extérieur avec un chiffon doux et de l'eau claire, puis videz et séchez l'appareil.

Quelle est la hauteur résiduelle minimale (aspiration à plat) ?

Avec les pieds repliés et sans préfiltre, la pompe peut aspirer jusqu'à 1 mm de hauteur d'eau résiduelle. Utilisez le mode manuel pour cette opération.

Puis-je laisser la pompe fonctionner en continu ?

Non, la pompe n'est pas conçue pour un fonctionnement continu sans interruption. Elle est destinée à un usage intermittent (drainage, transvasement). Une utilisation continue peut l'endommager.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique (fusibles, prise). Si le disjoncteur thermique a coupé, débranchez la fiche, laissez refroidir la pompe et nettoyez la zone d'aspiration. Vérifiez aussi la position du capteur de niveau et nettoyez-le si encrassé.

Comment stocker la pompe hors gel ?

Videz complètement la pompe et les accessoires, laissez-les sécher, puis stockez-les dans un endroit à l'abri du gel et à l'intérieur. Ne laissez pas d'eau résiduelle qui pourrait geler et endommager l'appareil.

Où trouver des accessoires et pièces de rechange ?

Utilisez exclusivement des accessoires et pièces de rechange originaux Kärcher. Vous les trouverez sur le site www.kaercher.com ou auprès de votre distributeur agréé.

MODE D'EMPLOI SP 17.000 Flat Level Sensor Kärcher

Utilisation conforme 14

Niveau de danger 15

Protection de l'environnement 15

Accessoires et pièces de rechange 15

Étendue de livraison 15

Garantie 15

Description de l'appareil 15

Mise en service 16

Fonctionnement 16

Entretien et maintenance 17

Transport 18

Stockage 18

Dépannage en cas de pannes 18

Caractéristiques techniques 19

Optimisation du débit 19

Déclaration de conformité UE 19

Remarques générales

Veuillez lire le présent manuel d'instructions original et les consignes de sécurité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le contrôle suivant.

Utilisation conforme

Utiliser l'appareil uniquement pour un usage ménager privé.

Utilisation conforme :

• Drainage de parties d'un bâtiment lors d'inondations
• Transvasement et pompage de réservoirs
• Captage d'eau de sources et de puits
• Pompage d'eau douce de bateaux et de yachts. Instructions et fonctionnement, voir chapitre Fonctionnement.

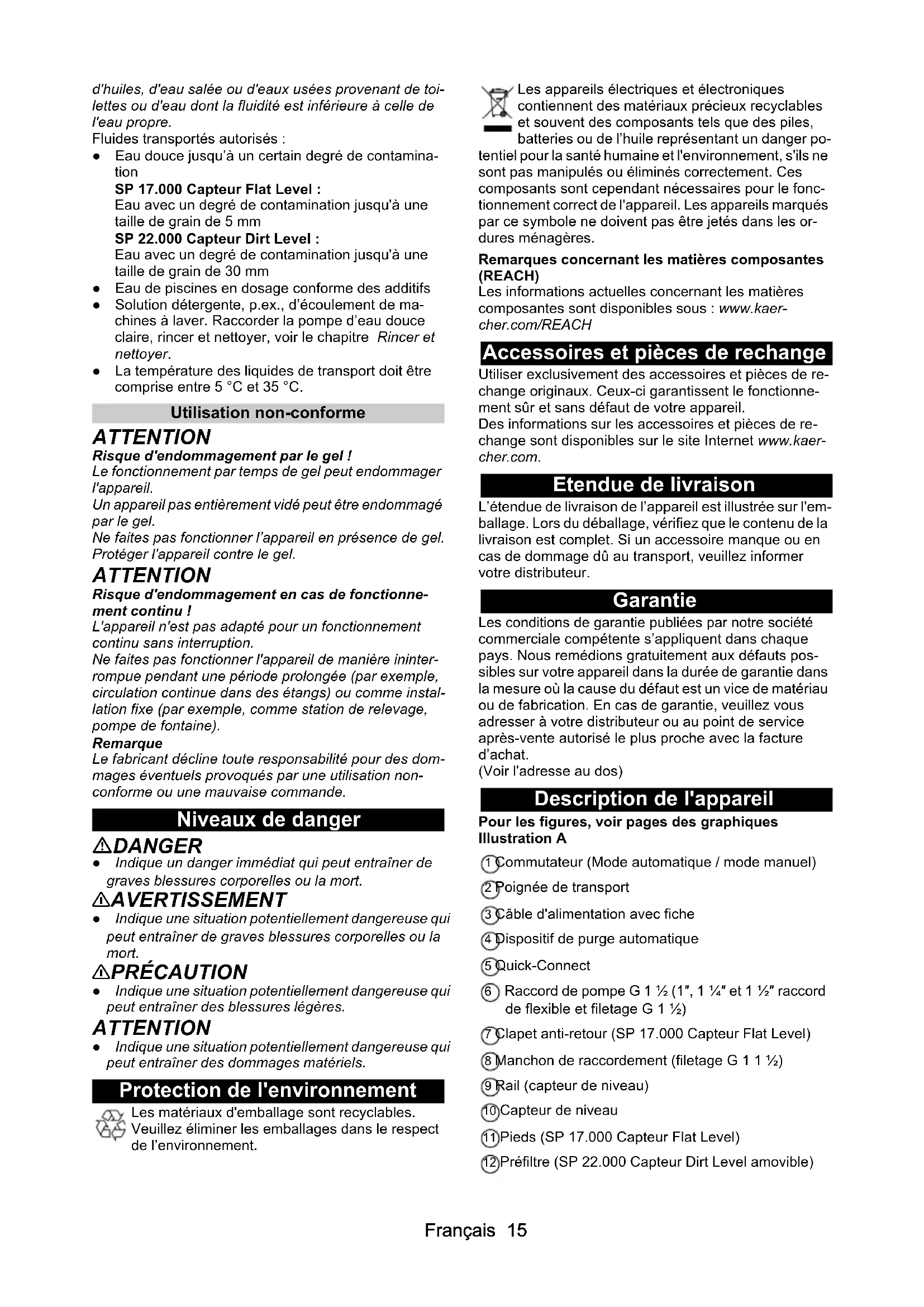

Fluides transportés autorisés

△DANGER

Danger de mort et d'endommagement lors du transport de substances explosives, inflammables ou inappropriées !

Les substances inflammables ou explosives peuvent s'enflammer ou exposer.

Des substances inappropriées peuvent endommager la pompe.

Ne transportez pas de liquides ou de gaz explosifs, inflammables ou corrosifs (par exemple, carburants, pétrole, diluants pour laque cellulosique) ni de graisses,

d'huiles, d'eau salée ou d'eaux usées provenant de toilettes, ni d'eau dont la fluidité est inférieure à celle de l'eau propre.

Fluides transportés autorisés :

• Eau douce jusqu'à un certain degré de contamination

SP 17.000 Capteur Flat Level :

Eau avec un degré de contamination jusqu'à une taille de grain de 5 mm

SP 22.000 Capteur Dirt Level :

Eau avec un degré de contamination jusqu'à une taille de grain de 30 mm

Eau de piscines en dosage conforme des additifs - Solution détergente, p.ex., d'écoulement de machines à laver. Raccorder la pompe à l'eau douce claire, rincer et nettoyer, voir le chapitre Rincer et nettoyer. - La température des liquides de transport doit être comprise entre 5°C et 35°C.

Utilisation non-conforme

ATTENTION

Risque d'endommagement par le gel !

Le fonctionnement par temps de gel peut endommager l'appareil.

Un appareil pas entièrement vide peut être endommagé par le gel.

Ne faites pas fonctionner l'appareil en présence de gel.

Protégez l'appareil contre le gel.

ATTENTION

Risque d'endommagement en cas de fonctionnement continu !

L'appareil n'est pas adapté pour un fonctionnement continu sans interruption.

Ne faites pas fonctionner l'appareil de manière ininterrompue pendant une période prolongée (par exemple, circulation continue dans des étangs) ou comme installation fixe (par exemple, comme station de relevage, pompe de fontaine).

Remarque

Le fabricant décline toute responsabilité pour des dommages éventuels provoqués par une utilisation non conforme ou une mauvaise commande.

Niveau de danger

△ DANGER

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

△ AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

△ PRÉCAUTION

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

• Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, des batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués de ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous: www.kaercher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur notre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Description de l'appareil

Pour les figures, voir pages des graphiques Illustration A

① Commutateur (Mode automatique / mode manuel) 2 Poignée de transport 3 Câble d'alimentation avec fiche 4 Dispositif de purge automatique ⑤ Quick-Connect (6) Raccord de pompe G 1 ½ (1", 1 ¼" et 1 ½" raccord de flexible et filetage G 1 ½)

Clapet anti-retour (SP 17.000 Capteur Flat Level) 8 Manchon de raccordement (filetage G 1 1/2) 9 Rail (capteur de niveau) 10 Capteur de niveau ① Pieds (SP 17.000 Capteur Flat Level) 12 Préfiltre (SP 22.000 Capteur Dirt Level amovible)

Mise en service

△ DANGER

Risque d'électrocution et de blessure !

L'appareil contient des composants électriques et mécaniques.

Débranche toujours l'appareil de l'alimentation électrique avant de l'assembler, de le démonter ou de le nettoyer.

Remarque

Plus la longueur du flexible est courte et plus le diamètre du flexible est grand, plus la puissance de transport est élevée.

Pour éviter des colmatages de la pompe, utiliser un pré-filtre en cas de diamètre de flexible inférieur à 1¼".

SP 17.000 Capteur Flat Level : Accessoires

• SP 22.000 Capteur Dirt Level : intégré dans le pied. Le raccord de la pompe est équipé d'un système enfichable (Quick-Connect).

Le manchon de raccordement avec raccord de pompe G 1 1/2 est fourni démonté avec l'appareil.

Remarque

Il est possible de raccorder, sur le raccord de pompe G 1 1/2, des flexibles de diamètres 1", 1 1/4" et 1 1/2".

Pour pouvoir atteindre la granulométrie souhaitée, il convient de choisir un diamètre de flexible suffisamment gros et de raccourcir l'élément de raccord de pompe en conséquence au niveau des rainures. Même en cas de plus petite taille de grain, il est recommandé d'opter pour un diamètre de flexible plus grand afin d'atteindre un débit élevé.

Raccordement du flexible à la pompe :

1. Visser le raccord de pompe G 1 1/2 sur le manchon de raccordement.

Illustration B

2. Pousser le collier de serrage sur le flexible. 3. Pousser le flexible sur le raccord de pompe G 1 1/2 et le fixer à l'aide du collier de serrage. 4. Pousser le manchon de raccordement dans QuickConnect.

Illustration C

Mise en place / immersion de la pompe :

1. Pousser le capteur de niveau par le haut sur le rail. Illustration D 2. Déployer ou replier les pieds. (SP 17.000 Capteur Flat Level)

Illustration E

Remarque

Le déploiement des pieds n'est pas absolument nécessaire, mais il permet d'atteindre une puissance de transport plus importante. Le repliage des pieds permet l'aspiration à plat du liquide jusqu'à une hauteur résiduelle de liquide de 1 mm. 3. Monter ou démonter le préfiltre. (SP 17.000 Capteur Flat Level)

Illustration E

Remarque

Le montage du préfiltre n'est pas absolument obligatoire. Le montage du préfiltre permet d'atteindre une puissance de transport supérieure (uniquement pour SP 17 000 Capteur Flat Level). Grâce au préfiltre, les fluides transportés sont préfiltrés pour protéger la pompe contre un trop fort encrassement. L'utilisation du filtre peut encore occasionner des particules jusqu'à 5 mm. Le démontage du préfiltre permet l'aspiration à plat du liquide jusqu'à une hauteur résiduelle de liquide de 1 mm (uniquement pour SP 17 000 Capteur Flat Level).

4 Mettre la pompe en place, fixée sur un support solide dans le liquide de transport ou l'immerger à l'aide du câble fixé à la poignée.

Remarque

La zone d'aspiration ne doit pas être obstruée par des impuretés. En cas de support vaseux, déposer la pompe sur une brique ou similaire. Veiller à ce que la pompe soit à l'horizontale. Ne pas porter la pompe par le câble ou le flexible.

Fonctionnement

△DANGER

Danger de mort dû à une décharge électrique !

Danger de mort par électrocution en cas de contact avec des pièces sous tension.

Pendant le fonctionnement, ne pas toucher le câble fixé à la poignée de transport ni aucun objet en contact avec le fluide de transport (par ex. tuyauterie dépassant dans le liquide pompé, garde-corps) et ne pas mettre la main dans le liquide pompé.

Dispositif de purge automatique

1. En cas de niveau de liquide faible, de l'air présent dans la pompe ou éventuellement aspiré s'échappe via le dispositif de purge d'air automatique. Outre de l'air, du liquide peut aussi être expulsé.

Si la pompe a des problèmes d'amorçage lorsque le niveau de liquide est bas, débrancher et rebrancher la fiche secteur à plusieurs reprises pour favoriser l'amorçage.

Illustration F

Mode automatique

Remarque

En mode automatique, le capteur de niveau commande le processus de pompage. La pompe se met en marche dès que le capteur de niveau entre en contact avec le liquide de transport augmentant.

La pompe se met à l'arrêt dès que le capteur de niveau perd le contact avec le liquide de transport se réduisant et qu'un temps de poursuite de 15 s est écoulé.

Illustration G

Mise en marche :

Niveau du liquide nécessaire minimal pour que la pompe puisse aspirer de façon autonome (= points de démarrage minimum) :

• SP 17.000 Capteur Flat Level : 7 mm (57 mm en cas d'utilisation du préfiltre)
• SP 22.000 Capteur Dirt Level : 50 mm

Hauteur d'enclenchement maximale réglable du capteur de niveau :

• SP 17.000 Capteur Flat Level : 190 mm (240 mm en cas d'utilisation du préfiltre) SP 22.000 Capteur Dirt Level : 237 mm

Hauteur résiduelle minimale de liquide résiduel /

Profondeur max. d'aspiration :

• SP 17.000 Capteur Flat Level : 1 mm (sans préfiltre, avec pieds repliés) SP 22.000 Capteur Dirt Level : 35 mm

Remarque

Il est recommandé d'utiliser le préfiltre.

Remarque

Veiller à ce que la pompe soit à l'horizontale. Dans le cas contraire, il peut arriver que le capteur de niveau ne perde pas le contact avec le liquide et que la pompe fonctionne à sec.

1. Pousser le capteur de niveau dans la hauteur de commutation souhaitée (contact avec le liquide de transport).

Remarque

Plus le capteur de niveau est réglé haut, plus le point d'activation et de désactivation est haut. Exemples d'application, voir le tableau suivant :

Domaine d'aplication	SP 17.000 Cap-teur Flat Level	SP 22.000 Cap-teur Dirt Level
Puits d'un dia-mètre < env. 1 m(p.ex. drainage)	Capteur de ni-veau dans la pos-sition la plus haute	Capteur de ni-veau dans la pos-sition la plus haute
	Il est recomman-dé d'utiliser le préfiltre	Rabats du pré-filtre fermés (pro-tection contre l'encrassement)
Bassins, étangs(uniquementSP 22.000 Cap-teur Dirt Level)	Capteur de ni-veau dans la pos-sition la plus basse	Capteur de ni-veau dans la pos-sition la plus basse
	Démarrage du processus de pompage avec préfilttre ou pieds dépliés	Rabats du pré-filtre fermés (pro-tection contre l'encrassement)
	Suite du proces-sus de pompage sans préfilttre et pieds repliés (la hauteur rési-duelle du liquide de 1 mm est at-teinte)RemarqueContinuer en mode manuel.Surveiller l'extinc-tion / les aspira-tions à plat.

1. Mettre le commutateur sur mode automatique (AU-TO).

Illustration H

1. Brancher la fiche secteur dans une prise de courant.

Mode manuel

Remarque

En mode manuel, la pompe reste allumée en permanence.

1. Mettre le commutateur sur mode manuel (MAN). Illustration H
2. Brancher la fiche secteur dans une prise de courant.

ATTENTION

Risque d'endommagement en cas de fonctionnement à sec !

La marche à sec entraîne une usure accrue de la pompe.

Ne pas laisser la pompe sans surveillance en mode manuel.

En cas de marche à sec, débrancher immédiatement la fiche d'alimentation de la prise de courant.

Aspiration à plat (SP 17 000 Capteur Flat Level)

Pour atteindre la hauteur de liquides résiduels de 1 mm, l'application de l'exploitation manuelle est recommandée.

Un clapet anti-retour est monté sur le SP 17 000 Capteur Flat Level. Cela empêche que les liquides résiduels refluent dans le tuyau à la fin du processus de pompage.

Fin du fonctionnement

1. Retirer la fiche secteur de la prise de courant. L'appareil s'arrête.

ATTENTION

Risque d'endommagement par des salissures ou des additifs séchés.

Rincer et nettoyer l'appareil immédiatement après chaque utilisation.

1. Si du liquide sale ou contenant des additifs a été pompé, rincer et nettoyer l'appareil immédiatement après l'arrêt de l'exploitation, voir chapitre Rincer et nettoyer.
2. Vider l'appareil et les accessoires et les laisser sécher.

Entretien et maintenance

DANGER

Risque d'électrocution et de blessure !

L'appareil contient des composants électriques et mécaniques.

Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par des enfants.

Rincer et nettoyer

ATTENTION

Risque d'endommagement par des salissures ou des additifs séchés.

Rincer et nettoyer l'appareil immédiatement après chaque utilisation.

1. Si du liquide sale ou contenant des additifs a été pompé, l'appareil doit ensuite être rincé : pomper de l'eau douce claire sans additifs avec l'appareil jusqu'à ce que toutes les impuretés ou tous les additifs soient rincés de l'appareil.

DANGER

Risque d'électrocution et de blessure !

L'appareil contient des composants électriques et mécaniques. Débrancher toujours l'appareil de l'alimentation électrique avant de l'assembler, de le démonter ou de le nettoyer. 2. Retirer la fiche secteur de la prise de courant. 3. Appuyer sur la touche du Quick-Connect et retirer le manchon de raccordement. Illustration C. 4. Le cas échéant, retirer les résidus du flexible et du Quick-Connect. 5. Nettoyer l'extérieur de l'appareil avec un chiffon doux et propre et de l'eau douce claire. 6. Vider l'appareil et les accessoires et les laisser sécher.

Maintenance

L'appareil ne nécessite pas d'entretien.

Transport

Transport à la main

△PRÉCAUTION

Risque de blessure par trébuchement !

Les câbles et les tuyaux détachés représentent un risque de blessure par trébuchement.

Faire attention aux câbles et aux tuyaux lors du déplacement de l'appareil.

1. Soulever et porter l'appareil par la poignée de transport.

Transport en véhicule

△AVERTISSEMENT

Risque de blessures, risque d'endommagement ! Prendre en compte le poids de l'appareil pendant le transport.

Ranger ou fixer l'appareil conformément aux normes applicables afin qu'il ne glisse pas ou ne roule pas pendant le transport.

1. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

ATTENTION

Risque d'endommagement dû au gel !

Un appareil non entièrement vidé peut être endommagé par le gel.

Videz complètement l'appareil et les accessoires avant de les entreposer.

Protéger l'appareil contre le gel.

Stockez l'appareil dans un endroit à l'abri du gel et non à l'extérieur.

△PRÉCAUTION

Risque de blessure et d'endommagement !

L'appareil peut basculer sur des surfaces inclinées.

Tenir compte du poids de l'appareil pour le stockage.

1. Vider complètement la pompe et les accessoires.
2. Laisser sécher la pompe et les accessoires.
3. Conserver la pompe dans un endroit protégé du gel.

Dépannage en cas de pannes

Les pannes ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en l'absence de mention des pannes, veuillez vous adresser au service client autorisé.

Erreur Cause Solution
La pompe fonctionne, mais il n'y a pas de débit	Présence d'air dans la pompe. 1. Retirer	et brancher à plusieurs reprises la fiche dans la prise, jusqu'à aspiration du li-que.
	La zone d'aspiration est bouchée. 1. Reti	er la fiche secteur de la prise de cou-rant.2. Nettoyer la zone d'aspiration.
	Niveau d'eau sous le niveau de liquide minimal.	1. Immerger la pompe plus profondément au-tant que possible, voir chapitre Fonction-nement.
La pompe ne démarre pas ou s'accrite soudaine-ment pendant l'exploitation	L'alimentation électrique est interrom-pue.	1. Contrôler les fusibles et les raccords élec-triques.
	Le disjoncteur thermique a arrêté la pompe en raison d'une surchauffe.	1. Retirer la fiche secteur de la prise de cou-rant.2. Laisser refroidir la pompe.3. Retirer les particules de salété dans la zone d'aspiration.4. Nettoyer la zone d'aspiration.5. Empêcher la marche à vide de la pompe.
	Des particules de salissures bloquent la zone d'aspiration.	1. Retirer la fiche secteur de la prise de cou-rant.2. Nettoyer la zone d'aspiration.
	Le capteur de niveau arrêté la pompe. 1.	Vérifier et corriger, le cas échéant, la posi-tion du capteur de niveau.RemarqueLa pompe s'accête 15 s après que le capteur de niveau n'aie plus de contact avec l'eau.
	Le capteur de niveau ne réagit pas car il est encrassé.	1. Nettoyer le capteur de niveau.
La puissance du débit di-minue	La zone d'aspiration est bouchée. 1. Reti	er la fiche de la prise du réseauau.2. Nettoyer la zone d'aspiration.
La puissance du débit est trop faible	La hauteur de refoulement maximale est dépaccée.Le diamètre et la longueur du flexible sont mal été choisis.	1. Respecter la hauteur maximale de refoule-ment, voir chapitre Caractéristiques techniques.2. Le cas échéant,CHOISIR un diamètre de flexible plus important ou une longueur de flexible plus courte, voir chapitre Optimisa-tion du débit.

Erreur Cause Solution

Le Quick-Connect ne s'ouvre et ne se ferme pas

Le système enchâssable est encrassé. 1. Retirer l'attache (clip).

1. Nettoyer l'attache (clip).
2. Monter l'attache (clip).

La pompe fonctionne bien que le capteur de niveau ne soit pas en contact avec l'eau.

Le capteur de niveau ne réagit pas car il est encrassé. 1. Nettoyer le capteur de niveau.

Le commutateur est en mode manuel (MAN).

1. Mettre le commutateur en mode automatique (AUTO).

Temps de poursuite prolongé : le capteur de niveau est encrassé. 1. Nettoyer le capteur de niveau.

SP 17.000 SP 22.000

Capteur de niveau plat Capteur de niveau sale

Capteur Capteur

Caractéristiques de puissance de l'appareil

Tension du secteur V 230-240 230-240

Fréquence du secteur Hz 50 50

Puissance nominale W 550 750

Débit maximal 1/h 17.000 22.000

Pression (max.) MPa 0,09 0,08 (bar) (0,9) (0,8)

Hauteur de refoulement (max.)

Profondeur d'immersion (max.)

Temp. adm. du liquide : 5...35 °C

Tailles des particules (max.) des fluides transportés autorisés : 5 mm, 30 mm

Hauteur minimale du liquide (mode manuel) : 7 mm, 50 mm

Hauteur de liquide résiduel : 1 mm, 35 mm

Poids (sans accessoires) : 6 kg, 6,7 kg

Sous réserve de modifications techniques.

Le débit est plus important :

- plus la hauteur de refoulement est faible. - plus le diamètre du flexible employé est important. - plus le flexible employé est court. - moins l'accessoire raccordé entraîne de perte de pression.

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Pompe

Type : 1.645-xxx

Normes UE en vigueur

2014/35/EU

2014/30/UE

2011/65/EU

2009/125/CE

Normes harmonisées appliquées

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Les signataires agissant sous ordre et avec le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28-40

Ligar a mangueira à bomba:

1. Aparafusar a peça de ligação à bomba G 1 ½ no bocal de ligação.

Figura B

1. Ligar a ficha de rede à tomada.

1. Ligar a ficha de rede à tomada.

ADVERTÊNCIA

Recomenda-se utilizar um pré-filtro.

Nota

Figura D

2. Abra a válvula e feche as portas de inspeção. (SP 17.000 Flat Level Sensor)

Figura E

Indication

L'ouverture des trous de vidange n'est pas nécessaire, mais avec eux le niveau de remplissage maximal est plus élevé. Le réglage des trous de vidange permet la vidange du liquide restant à partir d'une hauteur de niveau de 1 mm. 3 Retirez ensuite le filtre correspondant. (SP 17.000 Flat Level Sensor)

Figure E

Indication

Le réglage du filtre n'est pas obligatoire. Avec le réglage du filtre, on obtient un meilleur rendement de pompage (uniquement sur SP 17.000 Flat Level Sensor). Avec le filtre, le liquide pompé est filtré afin que la pompe soit protégée contre les impuretés grossières. Pendant le fonctionnement du filtre, des impuretés jusqu'à 5 mm peuvent être pompées. Le démontage du filtre permet la vidange du niveau de liquide restant jusqu'à 1 mm (uniquement sur SP 17.000 Flat Level Sensor).

4 Placez la pompe de sécurité sur un sol stable, à côté du liquide à pomper ou immergez-la avec le câble de raccordement fixé à la poignée de transport.

Indication

Le réservoir de vidange ne doit pas être contaminé par des impuretés. Si le sol est inégal, placez la pompe sur une base ou un support approprié. Assurez-vous que la pompe est horizontale. Ne soulevez pas la pompe en la tenant par le câble ou par le tuyau de refoulement.

Fonctionnement

DANGER

Danger de mort par électrocution

Lors du raccordement électrique, il existe un risque de choc électrique mortel.

Pendant la durée de fonctionnement, ne touchez pas le câble de raccordement fixé à la poignée de transport ni aucun objet en contact avec le liquide pompé (par ex. les tuyaux qui dépassent du liquide pompé, les câbles) et ne mettez pas la main dans le liquide pompé.

Purge d'air automatique

1. Lorsque le niveau de liquide est bas, l'air est aspiré ou se trouve dans la pompe et est évacué par la purge d'air automatique. En dehors de cet air, aucun liquide ne peut s'échapper.

En cas de présence de bulles d'air, lorsque le niveau de liquide est bas, dévissez le bouchon de remplissage et revissez-le pour faciliter le processus de remplissage. Figure F

Fonction automatique

Indication

En mode automatique, le capteur de niveau vérifie automatiquement le processus de remplissage. L'antenne est activée lorsque le capteur de niveau atteint le niveau de liquide montant.

L'antenne est désactivée lorsque le capteur de niveau quitte le niveau de liquide descendant et après un délai de sécurité de 15 s.

Figure G

Activation :

Réglez le niveau de liquide souhaité, afin que l'antenne puisse effectuer un remplissage automatique (c'est-à-dire au niveau d'activation) :

• SP 17.000 Capteur de niveau plat : 7 mm (57 mm lors de l'utilisation du filtre) SP 22.000 Capteur de niveau de saleté : 50 mm

Niveau de liquide maximal réglable du capteur de niveau :

• SP 17.000 Capteur de niveau plat : 190 mm (240 mm lors de l'utilisation du filtre) SP 22.000 Capteur de niveau de saleté : 237 mm

Niveau de liquide résiduel minimal / profondeur de remplissage maximale :

SP 17.000 Capteur de niveau plat : 1 mm (sans accessoire, avec fermeture SP 22.000 Capteur de niveau de saleté : 35 mm

Indication

1. Videz complètement les accessoires.
2. Conserver dans un endroit sec et frais.

Instructions en cas de panne

2

aJ 3.

J

.(jilwaw

lo)

sgswwallsp 22.000Dirt	sgswwallsp 17.000Flat	gulll
sgswwallsp 17.000Fla	sgswwallsp 17.000Fla	ρ1>gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll
	gulll

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
