Type de produit	Système home cinéma 5.1
Marque	Focal
Modèle	Sib Evo Pack 5.1
Composition	5 enceintes satellites Sib Evo, 1 caisson de basse Cub Evo, 2 systèmes d'accroche murale, 1 clé, 1 sticker anti-dérapant, manuels d'instruction
Type d'enceinte satellite	Bass-reflex 2 voies
Haut-parleurs (satellite)	Grave Polyflex de 13 cm, tweeter dôme en tissu de 19 mm
Réponse en fréquences (satellite)	70 Hz - 25 kHz (+/-3 dB)
Coupure à -6 dB (satellite)	66 Hz
Sensibilité (satellite)	90 dB (2,83 V/1 m)
Impédance nominale (satellite)	6 Ohms
Fréquence de coupure (satellite)	3,5 kHz
Amplificateur recommandé (satellite)	25 - 200 W
Dimensions (H × L × P) satellite	252 × 162 × 162 mm
Poids unitaire satellite	1,8 kg
Caisson de basse	Subwoofer Cub Evo (voir notice spécifique)
Utilisation en enceinte centrale	Possible en position horizontale avec sticker anti-dérapant fourni
Montage mural	Oui, avec supports fournis (vis incluses)
Inclinaison réglable	Oui, par vis sous la base
Période de rodage	Environ 20 heures à niveau moyen, avec programmes riches en grave
Entretien	Dépoussiérage avec chiffon microfibre sec ; nettoyage des taches avec chiffon microfibre humide uniquement
Garantie	Enregistrement en ligne obligatoire sur www.focal.com/garantie

FOIRE AUX QUESTIONS - Sib Evo Pack 5.1 FOCAL

Comment installer le pack Sib Evo 5.1 ?

Déballez les 5 satellites Sib Evo, le caisson Cub Evo et les accessoires. Placez les enceintes avant gauche et droite à égale distance du point d'écoute, l'enceinte centrale horizontalement avec le sticker anti-dérapant, les enceintes surround à l'arrière ou sur les côtés. Connectez chaque satellite à l'amplificateur en respectant la polarité (+/-). Réglez l'amplificateur sur mode 'Small' et une fréquence de coupure de 80 Hz.

Comment régler l'inclinaison des enceintes ?

Dévisser la vis sous la base, incliner l'enceinte selon votre point d'écoute, puis revisser. Pour une distance d'écoute inférieure à 2 mètres, inclinez vers l'arrière ; au-delà de 2,5 mètres, inclinez vers l'avant. Les enceintes Sib Evo Dolby Atmos sont préréglées mais ajustables.

Puis-je utiliser un satellite Sib Evo comme enceinte centrale ?

Oui. Dévissez la base en caoutchouc, collez l'adhésif antidérapant fourni, puis positionnez l'enceinte horizontalement en la centrant sur sa base. Orientez le logo verticalement en le faisant pivoter dans le sens des aiguilles d'une montre.

Comment fixer les enceintes au mur ?

Retirez la base en dévissant la vis de fixation. Passez le câble dans le support mural, fixez le support au mur avec les 3 vis fournies. Positionnez l'enceinte sur le support et vissez avec la vis mise de côté. Ajustez l'orientation puis serrez la vis de la rotule avec la clé fournie.

Quels câbles utiliser pour le branchement ?

Utilisez un câble enceinte de qualité hi-fi, de section 0,75 à 2 mm². Un des conducteurs doit être repéré visuellement. Connectez les bornes '+' de l'ampli aux bornes '+' de l'enceinte, et de même pour les '-'.

Y a-t-il une période de rodage ?

Oui, les haut-parleurs nécessitent environ 20 heures de fonctionnement à niveau moyen sur des programmes musicaux riches en grave pour stabiliser leurs caractéristiques mécaniques et sonores.

Comment nettoyer les enceintes ?

Dépoussiérez avec un chiffon microfibre sec. Pour les taches, utilisez un chiffon microfibre humide uniquement. N'utilisez jamais de solvants, détergents, alcools ou produits abrasifs.

Quelle configuration d'amplificateur recommandez-vous ?

Réglez les enceintes en mode 'Small' dans le menu de l'amplificateur. Si vous effectuez des réglages manuels, utilisez une fréquence de coupure de 80 Hz. Pour les enceintes Dolby Atmos, doublez la distance des haut-parleurs Atmos par rapport aux frontaux et ajustez le niveau sonore.

Le pack est-il compatible Dolby Atmos ?

Le pack Sib Evo 5.1 standard ne l'est pas. Pour le Dolby Atmos, choisissez le pack Sib Evo Dolby Atmos 5.1.2 qui intègre deux enceintes avec haut-parleur orienté vers le haut.

Où enregistrer ma garantie ?

Enregistrez votre produit en ligne sur le site de Focal : www.focal.com/garantie. La validation de la garantie est conditionnée à cet enregistrement.

MODE D'EMPLOI Sib Evo Pack 5.1 FOCAL

Manuel d'utilisation / User Manual

Système 2.0 / System 2.0

Système 5.1 / System 5.1

Sib Evo

Sib Evo - Sib Evo Dolby AtmoS®

Manuel d'utilisation / User Manual

Système 5.1.2 / System 5.1.2

Sib Evo Dolby Atmos ^®

Système 5.1.2 / System 5.1.2

Sib Evo - Sib Evo Dolby AtmoS®

Manuel d'utilisation / User Manual

Manuel d'utilisation / User Manual

5

E

Manuel d'utilisation / User Manual

6

Spécifications

Sib Evo

Description Compacte bass-reflex 2 voies
Haut-parleurs Grave Polyflex de 13 cm	Tweeter dôme en tissu de 19 mm
Réponse en fréquences (+/-3dB) 70 Hz à 25 kHz
Coupure à -6 dB 66 Hz
Sensibilité (2,83 V/1 m) 90 dB
Impédance nominale 6 Ohms
Fréquence de coupure 3,5 kHz
Amplificateur recommandé 25 - 200 W
Dimensions (H x L x P) 252 x 162 x 162 mm
Poids (unité) 1,8 kg

Sib Evo Dolby Atmos®

Canal Avant Canal Atmos*
Description Bass-reflex	2 voies	Clos 1 voie
Haut-parleurs	Grave Polyflex de 13 cmTweeter dôme en tissude 19 mm	haut-parleur large bandede 10 cm
Réponse en fréquences (+/-3dB)	65 Hz à 25 kHz	90 Hz à 20 kHz
Coupure à -6 dB	60 Hz	75 Hz
Sensibilité (2,83 V/1 m)	90 dB	90 dB
Impédance nominale	6 Ohms	6 Ohms
Fréquence de coupure	3,5 kHz
Amplificateur recommandé	25 - 200 W
Dimensions (H x L x P)	295 x 195 x 190 mm
Poids (unité)	3,25 kg

SIB EVO - SIB EVO DOLBY ATMOS®

Manuel d'utilisation / User Manual

7

Specifications

Sib Evo

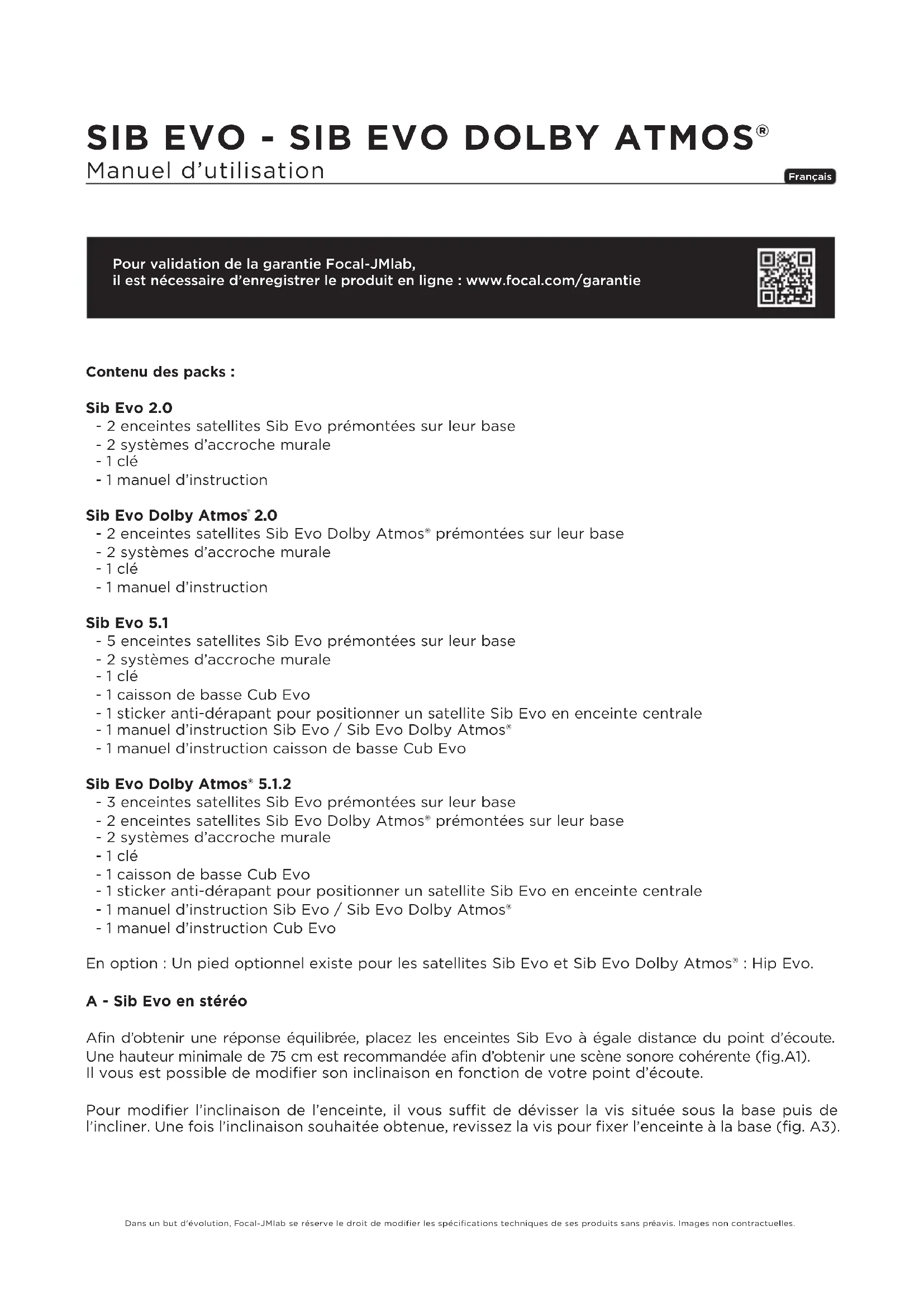

Manuel d'utilisation

Français

Pour validation de la garantie Focal-JMlab, il est nécessaire d'enregistrer le produit en ligne : www.focal.com/garantie

Contenu des packs :

Sib Evo 2.0

• 2 enceintes satellites Sib Evo prémontées sur leur base
• 2 systèmes d'accroche murale
• 1 clé
• 1 manuel d'instruction

Sib Evo Dolby Atmos ^4 2.0

• 2 enceintes satellites Sib Evo Dolby Atmos® prémontées sur leur base
• 2 systèmes d'accroche murale
• 1 clé
• 1 manuel d'instruction

Sib Evo 5.1

• 5 enceintes satellites Sib Evo prémontées sur leur base
• 2 systèmes d'accroche murale
• 1 clé
• 1 caisson de basse Cub Evo
• 1 sticker anti-dérapant pour positionner un satellite Sib Evo en enceinte centrale
• 1 manuel d'instruction Sib Evo / Sib Evo Dolby Atmos®
• 1 manuel d'instruction caisson de basse Cub Evo

Sib Evo Dolby Atmos ^® 5.1.2

• 3 enceintes satellites Sib Evo prémontées sur leur base
• 2 enceintes satellites Sib Evo Dolby Atmos® prémontées sur leur base
• 2 systèmes d'accroche murale
• 1 clé
• 1 caisson de basse Cub Evo
• 1 sticker anti-dérapant pour positionner un satellite Sib Evo en enceinte centrale
• 1 manuel d'instruction Sib Evo / Sib Evo Dolby Atmos®
• 1 manuel d'instruction Cub Evo

En option : Un pied optionnel existe pour les satellites Sib Evo et Sib Evo Dolby Atmos® : Hip Evo.

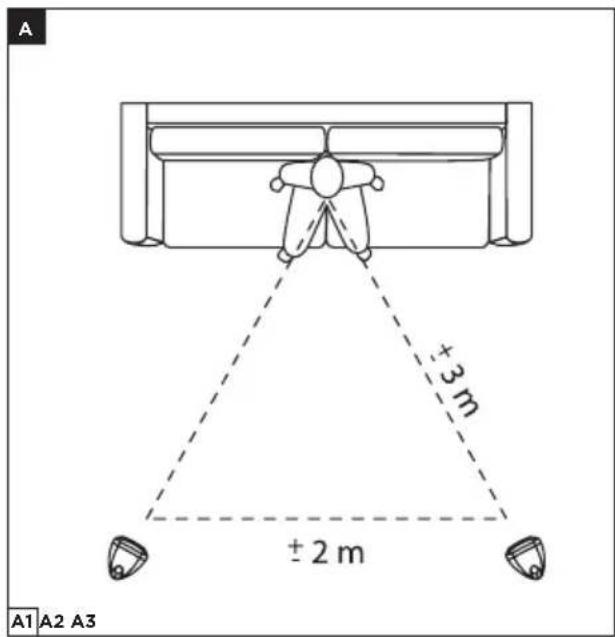

A - Sib Evo en stéréo

Afin d'obtenir une réponse équilibrée, placez les enceintes Sib Evo à égale distance du point d'écoute. Une hauteur minimale de 75 cm est recommandée afin d'obtenir une scène sonore cohérente (fig.A1). Il vous est possible de modifier son inclinaison en fonction de votre point d'écoute.

Pour modifier l'inclinaison de l'enceinte, il vous suffit de dévisser la vis située sous la base puis de l'incliner. Une fois l'inclinaison souhaitée obtenue, revissez la vis pour fixer l'enceinte à la base (fig. A3).

SIB EVO - SIB EVO DOLBY ATMOS®

Manuel d'utilisation

9

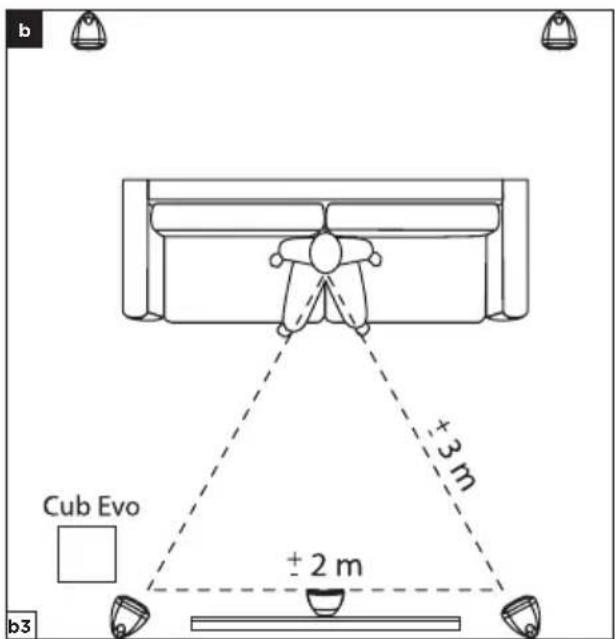

B - Sib Evo en Home Cinéma 5.1

1- Enceinte centrale :

Pour une utilisation du satellite Sib Evo en enceinte centrale, dévissez la base en caoutchouc de l'enceinte, collez l'adhésif antidérapant comme indiqué sur (fig. B1) puis positionnez l'enceinte horizontalement en la centrant sur sa base (fig. B2). L'enceinte centrale doit être positionnée à égale distance des enceintes avant gauche et droite. Orientez le logo verticalement en le faisant pivoter dans le sens des aiguilles d'une montre (fig. B2 et B3).

2- Réglage de l'inclinaison :

Sib Evo est livré avec une base préfixée.

Toutefois, il vous est possible de modifier son inclinaison en fonction de votre point d'écoute.

Pour modifier l'inclinaison de l'enceinte, il vous suffit de dévisser la vis située sous la base puis de l'incliner comme indiqué ci-dessus. Une fois l'inclinaison souhaitée obtenue, revissez la vis pour fixer l'enceinte à la base (fig. A3).

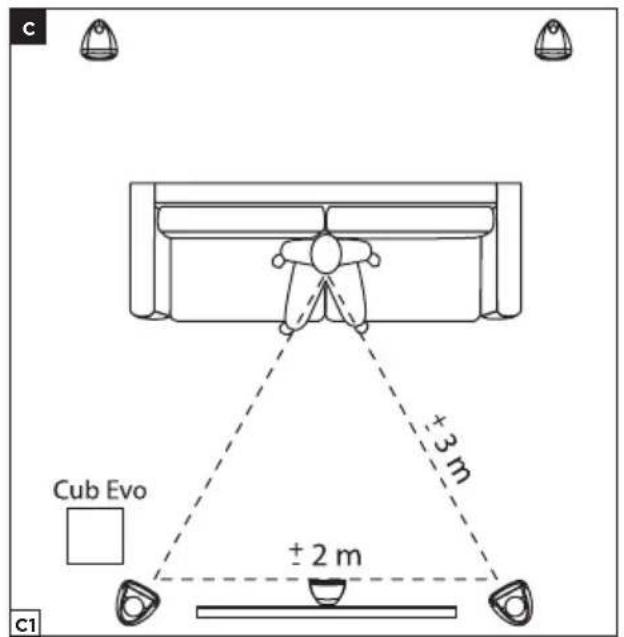

C - Sib Evo en Home Cinéma 5.1.2 Dolby Atmos®

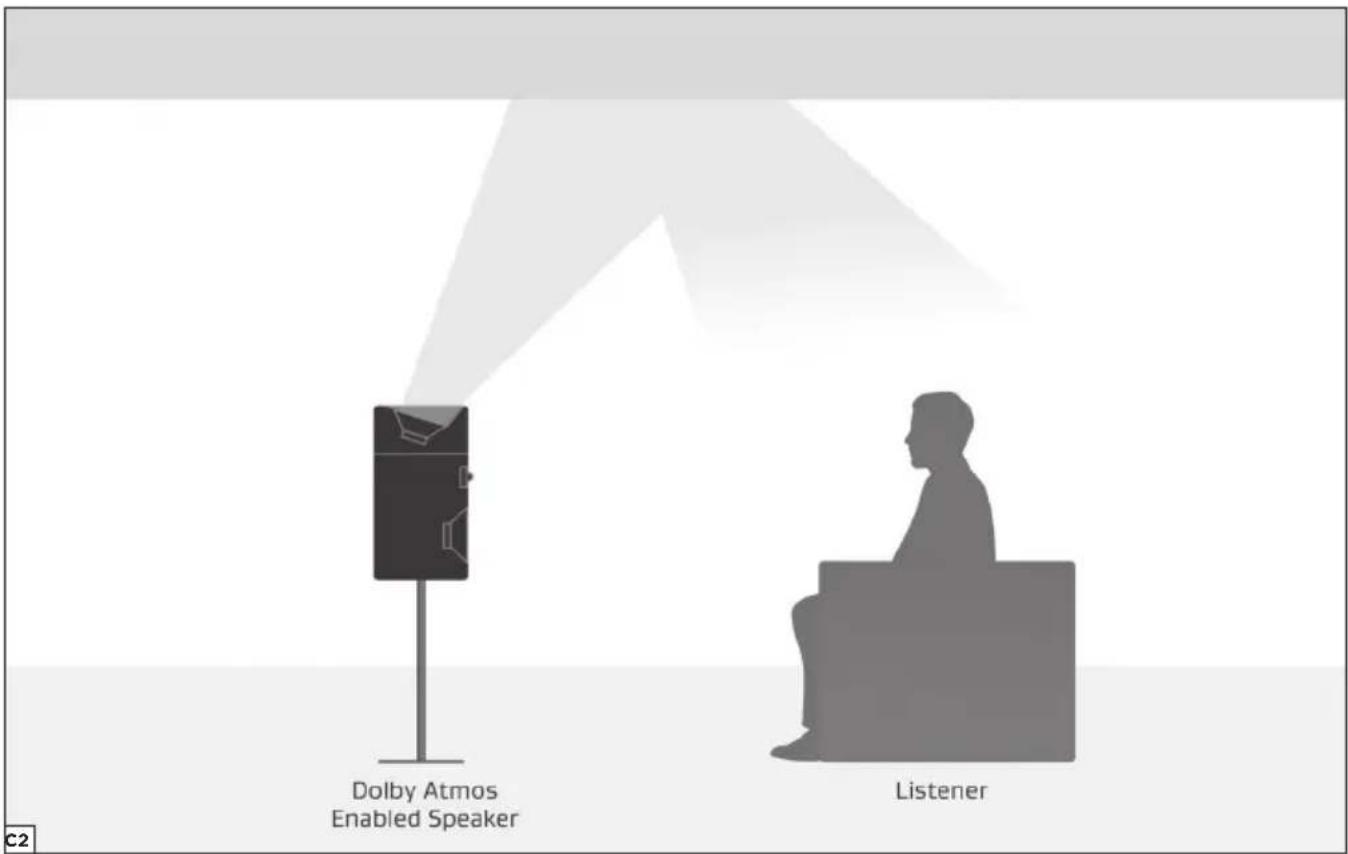

Le pack 5.1.2 intègre 2 satellites Sib Evo Dolby Atmos® certifiés par Dolby. Ces satellites possèdent 2 haut-parleurs dont l'un est dirigé vers le haut afin d'utiliser les réflexions pour obtenir les effets Dolby Atmos®. La technologie Dolby Atmos® offre un son en 3 dimensions (3D), en intégrant la dimension verticale, c'est-à-dire la propagation du son depuis une nouvelle source d'émission sonore : le plafond. Cette nouvelle dimension apporte précision et réalisme pour une expérience sonore multicanale digne des salles de cinéma (fig. C1 et C2).

1- Enceinte centrale :

Pour une utilisation du satellite Sib Evo en enceinte centrale, dévissez la base en caoutchouc de l'enceinte, collez l'adhésif antidérapant comme indiqué sur (fig. B1) puis positionnez l'enceinte horizontalement en la centrant sur sa base (fig. B2). L'enceinte centrale doit être positionnée à égale distance des enceintes avant gauche et droite. Orientez le logo verticalement en le faisant pivoter dans le sens des aiguilles d'une montre (fig. B2 et B3).

2- Réglage de l'inclinaison :

Toutes les enceintes du pack Sib Evo sont livrées avec une base préfixée.

L'enceinte Sib Evo Dolby Atmos® est préréglée sur sa base suivant la recommandation Dolby Atmos®.

Toutefois, il vous est possible de modifier son inclinaison en fonction de votre point d'écoute.

- Position d'écoute inférieure à 2 mètres : inclinez l'enceinte vers l'arrière.

- Position d'écoute supérieure à 2,5 mètres : inclinez l'enceinte vers l'avant.

Pour modifier l'inclinaison de l'enceinte, il vous suffit de dévisser la vis située sous la base puis de l'incliner comme indiqué ci-dessus. Une fois l'inclinaison souhaitée obtenue, revissez la vis pour fixer l'enceinte à la base (fig. A3).

ATTENTION : Dans le cas d'une installation Dolby Atmos ^® , il est recommandé de n'installer aucun obstacle (étagère, lampe, etc.) à moins d'un mètre minimum au-dessus de l'enceinte Sib Evo Dolby Atmos ^® , afin de ne pas perturber la réflexion du son Dolby Atmos ^® au plafond.

SIB EVO - SIB EVO DOLBY ATMOS®

Manuel d'utilisation

10

D - Accroche murale

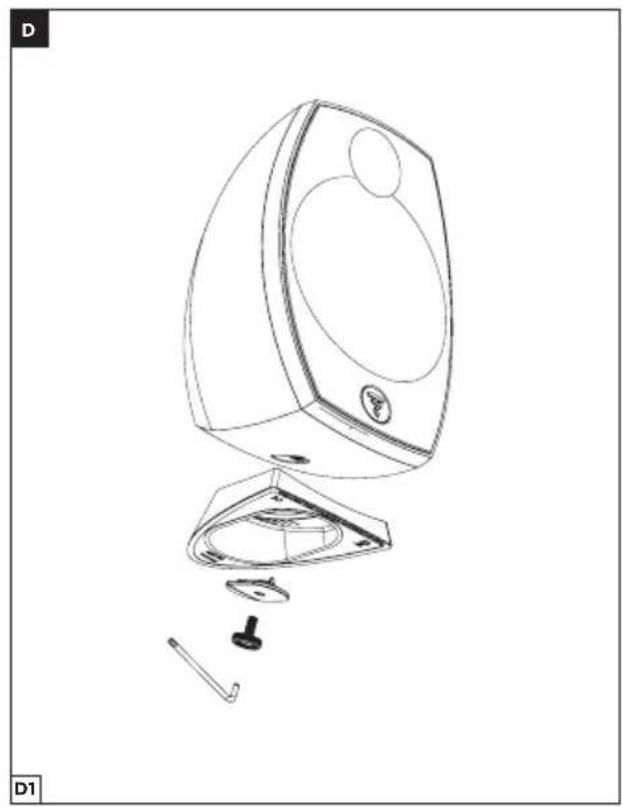

1- Retirez la base de l'enceinte en dévissant la vis située au-dessous de la base.
Attention : la vis vous servira lors de l'étape 3, conservez-la (fig. D1).
2- Passez le câble à travers le passage prévu de la fixation murale et accrochez la fixation au mur via les 3 vis fournies (fig. D2).
3- Positionnez l'enceinte sur la fixation murale puis vissez-la avec la vis mise de côté lors de l'étape 1. (fig. D2, D3).
4- Connectez les câbles (voir E - Câblage).
5- Orientez l'enceinte en fonction de votre installation puis bloquez-la en serrant la vis située en-dessous de la rotule avec la clé fournie (fig. D5).

E - Câblage

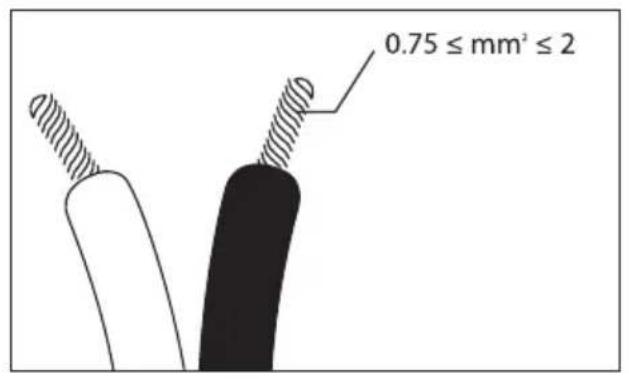

Connectez vos enceintes Sib à l'amplificateur par un câble de qualité hi-fi, entre 0.75 et 2 mm² dont l'un des conducteurs est repéré par un marquage visuel.

Respectez bien la mise en phase en reliant les bornes marquées "+" de l'ampli à la borne "+" de l'enceinte correspondante.

Procédez ensuite de même pour les bornes marquées "-" (fig. E1).

Pour le satellite Sib Evo Dolby Atmos ^® , veillez à bien respecter les connecteurs indiqués à l'arrière du satellite, le haut-parleur frontal correspondant au connecteur du bas et le haut-parleur de plafond Dolby Atmos ^® correspondant au connecteur du haut (fig. E2, E3).

SIB EVO - SIB EVO DOLBY ATMOS®

Manuel d'utilisation

π

F - Réglages de l'amplificateur audio/vidéo

Nous vous recommandons de paramétrer vos enceintes Sib en mode "SMALL" dans le menu de votre amplificateur audio/vidéo.

Recommendation :

• Dans le cas où votre amplificateur possède une fonction d'autocalibrage, vérifiez bien que votre amplificateur possède le dernier firmware disponible.
• Dans le cas où vous devez effectuer les réglages manuellement, nous vous recommandons :
• de régler la fréquence de coupure à 80 Hz.
• de doubler la distance des haut-parleurs Atmos® par rapport aux haut-parleurs frontaux.
• d'augmenter le niveau sonore jusqu'à obtention du résultat satisfaisant.

G - Caisson de grave

Pour la reproduction des basses fréquences, nous vous conseillons le caisson de grave Cub Evo.

H - Période de rodage

Les haut-parleurs utilisés dans Sib Evo utilisent des éléments mécaniques complexes qui exigent une période de rodage pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines.

Pour accélérer cette opération, nous vous conseillons de faire fonctionner l'enceinte acoustique une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes.

I - Entretien

L'entretien des enceintes Sib Evo se limite à un dépoussiérage uniquement à l'aide d'un tissu microfibre sec. Si l'enceinte est tâchée, nous vous recommandons d'utiliser uniquement un tissu microfibre humide.

N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles abrasifs pour nettoyer la surface de l'enceinte. Nous vous conseillons de l'essuyer délicatement et de ne pas appuyer fortement.
