Produkttyp	5.1 Heimkinosystem
Marke	Focal
Modell	Sib Evo Pack 5.1
Inhalt	5 Sib Evo Satellitenlautsprecher, 1 Cub Evo Subwoofer, 2 Wandhalterungssysteme, 1 Schlüssel, 1 Antirutsch-Aufkleber, Bedienungsanleitungen
Satellitentyp	Bassreflex 2-Wege
Lautsprecher (Satellit)	13 cm Polyflex-Tieftöner, 19 mm Gewebekalottenhochtöner
Frequenzgang (Satellit)	70 Hz - 25 kHz (+/-3 dB)
Grenzfrequenz bei -6 dB (Satellit)	66 Hz
Empfindlichkeit (Satellit)	90 dB (2,83 V/1 m)
Nennimpedanz (Satellit)	6 Ohm
Trennfrequenz (Satellit)	3,5 kHz
Empfohlene Verstärkerleistung (Satellit)	25 - 200 W
Abmessungen (H × B × T) Satellit	252 × 162 × 162 mm
Gewicht pro Satellit	1,8 kg
Subwoofer	Subwoofer Cub Evo (siehe separates Handbuch)
Verwendung als Centerlautsprecher	Möglich in horizontaler Position mit mitgeliefertem Antirutsch-Aufkleber
Wandmontage	Ja, mit mitgelieferten Halterungen (Schrauben inklusive)
Neigung einstellbar	Ja, über Schraube unter der Basis
Einspielzeit	Ca. 20 Stunden bei mittlerer Lautstärke mit bassreichen Programmen
Pflege	Trockenes Mikrofasertuch zur Entstaubung; Fleckenreinigung nur mit feuchtem Mikrofasertuch
Garantie	Online-Registrierung erforderlich auf www.focal.com/garantie

Häufig gestellte Fragen - Sib Evo Pack 5.1 FOCAL

Wie installiere ich das Sib Evo 5.1 Paket?

Packen Sie die 5 Sib Evo Satelliten, den Cub Evo Subwoofer und das Zubehör aus. Platzieren Sie die linken und rechten Frontlautsprecher in gleichem Abstand zum Hörplatz, den Centerlautsprecher horizontal mit dem Antirutsch-Aufkleber, die Surroundlautsprecher hinten oder an den Seiten. Verbinden Sie jeden Satelliten unter Beachtung der Polarität (+/-) mit dem Verstärker. Stellen Sie den Verstärker auf den Modus 'Small' und eine Trennfrequenz von 80 Hz ein.

Wie stelle ich die Neigung der Lautsprecher ein?

Schrauben Sie die Schraube unter der Basis los, neigen Sie den Lautsprecher entsprechend Ihrem Hörplatz und schrauben Sie sie wieder fest. Bei einer Hörweite unter 2 Metern nach hinten neigen; über 2,5 Metern nach vorne neigen. Die Sib Evo Dolby Atmos Lautsprecher sind voreingestellt, aber anpassbar.

Kann ich einen Sib Evo Satelliten als Centerlautsprecher verwenden?

Ja. Schrauben Sie die Gummibasis ab, kleben Sie den mitgelieferten Antirutsch-Aufkleber auf, positionieren Sie den Lautsprecher horizontal und zentrieren Sie ihn auf seiner Basis. Richten Sie das Logo vertikal aus, indem Sie es im Uhrzeigersinn drehen.

Wie befestige ich die Lautsprecher an der Wand?

Entfernen Sie die Basis durch Lösen der Befestigungsschraube. Führen Sie das Kabel durch die Wandhalterung, befestigen Sie die Halterung mit den 3 mitgelieferten Schrauben an der Wand. Setzen Sie den Lautsprecher auf die Halterung und schrauben Sie ihn mit der beiseitegelegten Schraube fest. Passen Sie die Ausrichtung an und ziehen Sie die Kugelgelenkschraube mit dem mitgelieferten Schlüssel fest.

Welche Kabel für den Anschluss verwenden?

Verwenden Sie ein Hi-Fi-Lautsprecherkabel mit einem Querschnitt von 0,75 bis 2 mm². Einer der Leiter muss visuell gekennzeichnet sein. Verbinden Sie die '+' Klemmen des Verstärkers mit den '+' Klemmen des Lautsprechers, ebenso für die '-'.

Gibt es eine Einspielzeit?

Ja, die Lautsprecher benötigen etwa 20 Stunden Betrieb bei mittlerer Lautstärke mit bassreichen Musikprogrammen, um ihre mechanischen und klanglichen Eigenschaften zu stabilisieren.

Wie reinige ich die Lautsprecher?

Entstauben Sie mit einem trockenen Mikrofasertuch. Für Flecken verwenden Sie nur ein feuchtes Mikrofasertuch. Verwenden Sie niemals Lösungsmittel, Reinigungsmittel, Alkohol oder Scheuermittel.

Welche Verstärkerkonfiguration empfehlen Sie?

Stellen Sie die Lautsprecher im Verstärkermenü auf 'Small' ein. Wenn Sie manuelle Einstellungen vornehmen, verwenden Sie eine Trennfrequenz von 80 Hz. Bei Dolby Atmos Lautsprechern verdoppeln Sie den Abstand der Atmos-Lautsprecher im Vergleich zu den Frontlautsprechern und passen Sie die Lautstärke an.

Ist das Paket Dolby Atmos-kompatibel?

Das standard Sib Evo 5.1 Paket ist es nicht. Für Dolby Atmos wählen Sie das Sib Evo Dolby Atmos 5.1.2 Paket, das zwei Lautsprecher mit nach oben gerichteten Lautsprechern enthält.

Wo registriere ich meine Garantie?

Registrieren Sie Ihr Produkt online auf der Focal-Website: www.focal.com/garantie. Die Gültigkeit der Garantie ist an diese Registrierung gebunden.

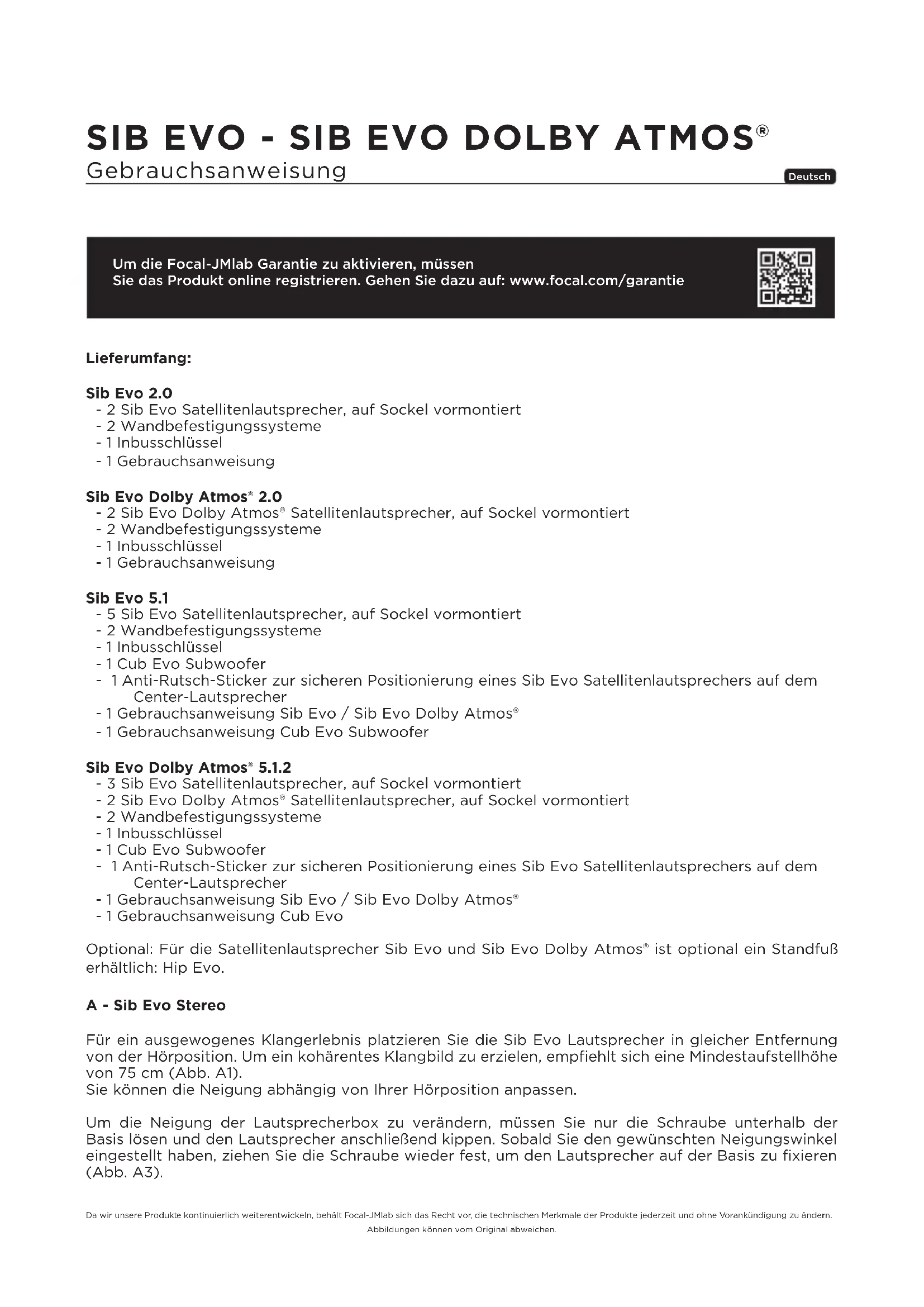

BEDIENUNGSANLEITUNG Sib Evo Pack 5.1 FOCAL

Sib Evo

Enceinte centrale / Centre loudspeaker

Um die Focal-JMlab Garantie zu aktivieren, müssen

Sie das Produkt online registrieren. Gehen Sie dazu auf: www.focal.com/garantie

Lieferumfang:

Sib Evo 2.0

• 2 Sib Evo Satellitenlautsprecher, auf Sockel vormontiert
• 2 Wandbefestigungssysteme
• 1 Inbusschlüssel
• 1 Gebrauchsanweisung

Sib Evo Dolby Atmos® 2.0

• 2 Sib Evo Dolby Atmos® Satellitenlautsprecher, auf Sockel vormontiert
• 2 Wandbefestigungssysteme
• 1 Inbusschlüssel
• 1 Gebrauchsanweisung

Sib Evo 5.1

• 5 Sib Evo Satellitenlautsprecher, auf Sockel vormontiert
• 2 Wandbefestigungssysteme
• 1 Inbusschlüssel
• 1 Cub Evo Subwoofer
• 1 Anti-Rutsch-Sticker zur sicheren Positionierung eines Sib Evo Satellitenlautsprechers auf dem Center-Lautsprecher
• 1 Gebrauchsanweisung Sib Evo / Sib Evo Dolby Atmos®
• 1 Gebrauchsanweisung Cub Evo Subwoofer

Sib Evo Dolby Atmos® 5.1.2

• 3 Sib Evo Satellitenlautsprecher, auf Sockel vormontiert
• 2 Sib Evo Dolby Atmos® Satellitenlautsprecher, auf Sockel vormontiert
• 2 Wandbefestigungssysteme
• 1 Inbusschlüssel
• 1 Cub Evo Subwoofer
• 1 Anti-Rutsch-Sticker zur sicheren Positionierung eines Sib Evo Satellitenlautsprechers auf dem Center-Lautsprecher
• 1 Gebrauchsanweisung Sib Evo / Sib Evo Dolby Atmos®
• 1 Gebrauchsanweisung Cub Evo

Optional: Für die Satellitenlautsprecher Sib Evo und Sib Evo Dolby Atmos® ist optional ein Standfuß erhältlich: Hip Evo.

A - Sib Evo Stereo

Für ein ausgewogenes Klangerlebnis platzieren Sie die Sib Evo Lautsprecher in gleicher Entfernung von der Hörposition. Um ein kohärentes Klangbild zu erzielen, empfiehlt sich eine Mindestaufstellhöhe von 75 cm (Abb. A1).

Sie können die Neigung abhängig von Ihrer Hörposition anpassen.

Um die Neigung der Lautsprecherbox zu verändern, müssen Sie nur die Schraube unterhalb der Basis lösen und den Lautsprecher anschließend kippen. Sobald Sie den gewünschten Neigungswinkel eingestellt haben, ziehen Sie die Schraube wieder fest, um den Lautsprecher auf der Basis zu fixieren (Abb. A3).

SIB EVO - SIB EVO DOLBY ATMOS®

Gebrauchsanweisung

17

B - Sib Evo Heimkino 5.1

1- Center-Lautsprecher:

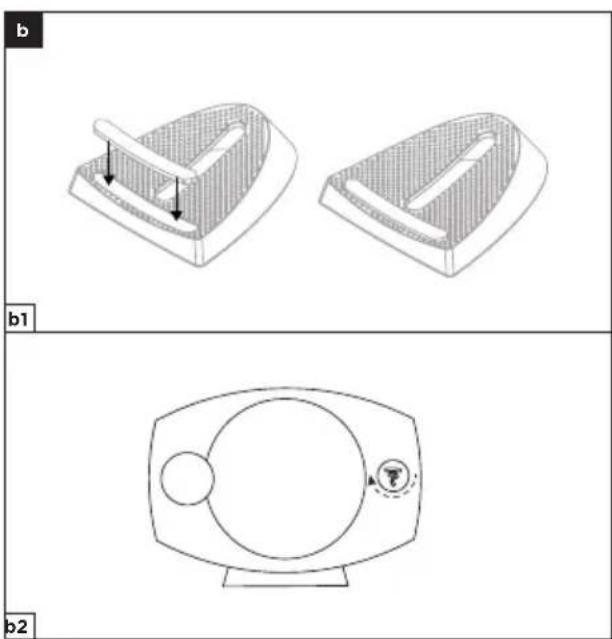

Um den Sib Evo Satellitenlautsprecher als Center-Lautsprecher zu nutzen, schrauben Sie den Gummisockel des Gehäuses ab, kleben den Anti-Rutsch-Sticker wie in (Abb. B1) angegeben auf und positionieren dann den Lautsprecher horizontal mittig auf der Basis (Abb. B2). Der Center-Lautsprecher muss in gleicher Entfernung vom rechten und linken Front-Lautsprecher positioniert werden. Richten Sie das Logo vertikal aus, indem Sie ihn im Uhrzeigersinn schwenken (Abb. B2 und B3).

2- Neigungsverstellung:

Sib Evo wird mit einer voreingestellten Basis ausgeliefert.

Sie können die Neigung jedoch abhängig von Ihrer Hörposition anpassen.

Um die Neigung des Lautsprechers zu verändern, müssen Sie nur die Schraube unterhalb der Basis lösen und den Lautsprecher anschließend kippen, wie oben beschrieben. Sobald Sie den gewünschten Neigungswinkel eingestellt haben, ziehen Sie die Schraube wieder fest, um den Lautsprecher auf der Basis zu fixieren (Abb. A3).

C - Sib Evo Heimkino 5.1.2 Dolby Atmos®

Das 5.1.2 Paket enthält 2 Dolby-zertifizierte Sib Evo Dolby Atmos® Satellitenlautsprecherboxen. In diesen beiden Satelliten-Lautsprecherboxen befinden sich jeweils 2 Lautsprecher, von denen einer nach oben gerichtet ist, um durch Raumreflexionen Dolby Atmos® Effekte zu erzeugen. Die Dolby Atmos® Technologie bietet dreidimensionalen (3D) Sound, indem sie die vertikale Dimension miteinbezieht, das heißt der Klang breitet sich über eine neue Schallquelle aus: die Decke. Diese neue Dimension verspricht Präzision und Realismus und bietet damit ein Mehrkanal-Klangerlebnis, das dem Kino extrem nahe kommt (Abb. C1 und C2).

1- Center-Lautsprecher:

Um den Sib Evo Satellitenlautsprecher als Center-Lautsprecher zu nutzen, schrauben Sie den Gummisockel des Gehäuses ab, kleben den Anti-Rutsch-Sticker wie in (Abb. B1) angegeben auf und positionieren dann den Lautsprecher horizontal mittig auf der Basis (Abb. B2). Der Center-Lautsprecher muss in gleicher Entfernung vom rechten und linken Front-Lautsprecher positioniert werden. Richten Sie das Logo vertikal aus, indem Sie ihn im Uhrzeigersinn schwenken (Abb. B2 und B3).

2- Neigungsverstellung:

Alle im Sib Evo Paket enthaltenen Lautsprecher werden mit voreingestellter Basis ausgeliefert.

Der Sib Evo Dolby Atmos® Lautsprecher ist entsprechend den Dolby Atmos® Empfehlungen auf seiner Basis voreingestellt.

Sie können seine Neigung jedoch abhängig von Ihrer Hörposition anpassen.

- Hörposition in einer Entfernung unter 2 Metern: neigen Sie den Lautsprecher nach hinten.

- Hörposition in einer Entfernung über 2,5 Meter: neigen Sie den Lautsprecher nach vorne.

Um die Neigung des Lautsprechers zu verändern, müssen Sie nur die Schraube unterhalb der Basis lösen und den Lautsprecher anschließend kippen, wie oben beschrieben. Sobald Sie den gewünschten Neigungswinkel eingestellt haben, ziehen Sie die Schraube wieder fest, um den Lautsprecher auf der Basis zu fixieren (Abb. A3).

ACHTUNG: Wenn Sie ein Dolby Atmos® System verwenden, empfiehlt es sich, keine Hindernisse (Regale, Lampen etc.) im Umkreis von mindestens einem Meter oberhalb des Sib Evo Dolby Atmos® Lautsprechers zu montieren, um die Dolby Atmos® Klangreflexionen von der Decke nicht zu behindern.

SIB EVO - SIB EVO DOLBY ATMOS®

Gebrauchsanweisung

18

D - Wandbefestigung

1- Entfernen Sie den Lautsprechersockel, indem Sie die Schraube unterhalb des Sockels lösen. Achtung: Sie benötigen die Schraube später in Schritt 3, bewahren Sie sie deshalb gut auf (Abb. D1).
2- Führen Sie das Kabel durch den für die Wandbefestigung vorgesehenen Kanal und montieren Sie die Halterung mithilfe der 3 im Lieferumfang enthaltenen Schrauben an der Wand (Abb. D2).
3- Positionieren Sie die Lautsprecherbox an der Wandhalterung und fixieren Sie sie anschließend mit der Schraube, die Sie in Schritt 1 zur Seite gelegt haben. (Abb. D2, D3).
4- Schließen Sie nun die Kabel an (siehe E - Verkabelung).
5- Richten Sie die Lautsprecherbox entsprechend Ihrer Anlagenkonfiguration aus. Nun fixieren Sie sie (fig. D5) in dieser Position, indem Sie die Schraube unterhalb des Gelenks mit dem mitgelieferten Inbusschlüssel anziehen (Abb. D5).

E - Verkabelung

Verbinden Sie Ihre Sib Lautsprecherboxen und den Verstärker mit einem hochwertigen Hifi-Kabel mit einem Querschnitt zwischen 0,75 und 2 mm ^4 . Einer der Leiter sollte mit einer optischen Markierung gekennzeichnet sein.

Beachten Sie beim Verkabeln die richtigen Phasen. Verbinden Sie die mit „+“ markierten Klemmen des Verstärkers mit der entsprechenden mit „+“ gekennzeichneten Klemme der Lautsprecherbox.

Verfahren Sie ebenso mit den mit „-“ gekennzeichneten Klemmen (Abb. E1).

Beachten Sie beim Sib Evo Dolby Atmos® Satelliten die Anschlüsse an der Rückseite des Satelliten. Der Front-Lautsprecher wird am unteren Anschluss und der Dolby Atmos® Deckenlautsprecher am oberen Anschluss angeschlossen (Abb. E2, E3).

SIB EVO - SIB EVO DOLBY ATMOS®

Gebrauchsanweisung

19

F - Einstellungen des Audio-/Videoverstärkers:

Wir empfehlen Ihnen, Ihre Sib Lautsprecher im Menü Ihres Audio-/Videoverstärkers im Modus „SMALL“ einzustellen.

Empfehlung:

- Falls Ihr Verstärker über eine automatische Kalibrierungsfunktion verfügt, vergewissern Sie sich, dass Ihr Verstärker über die aktuelle Firmware verfügt.

- Falls Sie manuelle Einstellungen vornehmen müssen, empfehlen wir Ihnen:

- die Grenzfrequenz auf 80 Hz zu stellen.

- die Distanz der Atmos® Lautsprecher im Verhältnis zu den Front-Lautsprechern zu verdoppeln.

- die Lautstärke zu erhöhen, bis Sie ein zufriedenstellendes Ergebnis erhalten.

G - Bassbox

Zur Wiedergabe der tiefen Frequenzen empfehlen wir Ihnen den Cub Evo Subwoofer.

H - Einlaufphase

Die im Sib Evo System verwendeten Lautsprecher besitzen komplexe mechanische Elemente, die eine Anpassungsphase benötigen, um sich an die Temperatur und Luftfeuchtigkeit der Räumlichkeiten anzupassen und so eine optimale Leistung liefern zu können. Diese sogenannte Einlaufphase ist abhängig von den Umgebungsbedingungen und kann in manchen Fällen mehrere Wochen dauern. Um diesen Vorgang zu beschleunigen, empfehlen wir Ihnen, den Lautsprecher etwa zwanzig Stunden auf mittlerer Lautstärke mit basslastiger Musik zu betreiben. Sobald sich alle Elemente der Lautsprecherbox stabilisiert haben, können Sie die Leistung Ihrer Lautsprecher im vollen Umfang genießen.

I – Pflege und Instandhaltung

Die Pflege der Sib Evo Lautsprecherbox beschränkt sich auf das Abstauben mit einem trockenen Mikrofasertuch. Falls die Lautsprecherbox stärker verschmutzt ist, empfehlen wir Ihnen die Reinigung mit einem feuchten Mikrofasertuch.

Verwenden Sie auf keinen Fall Lösungsmittel, Reinigungsmittel, Alkohol oder korrosive Produkte, Schaber oder Scheuermittel für die Reinigung der Gehäuseoberfläche. Achten Sie darauf, dass Sie die Box vorsichtig abwischen und dabei nicht zu stark andrücken.
