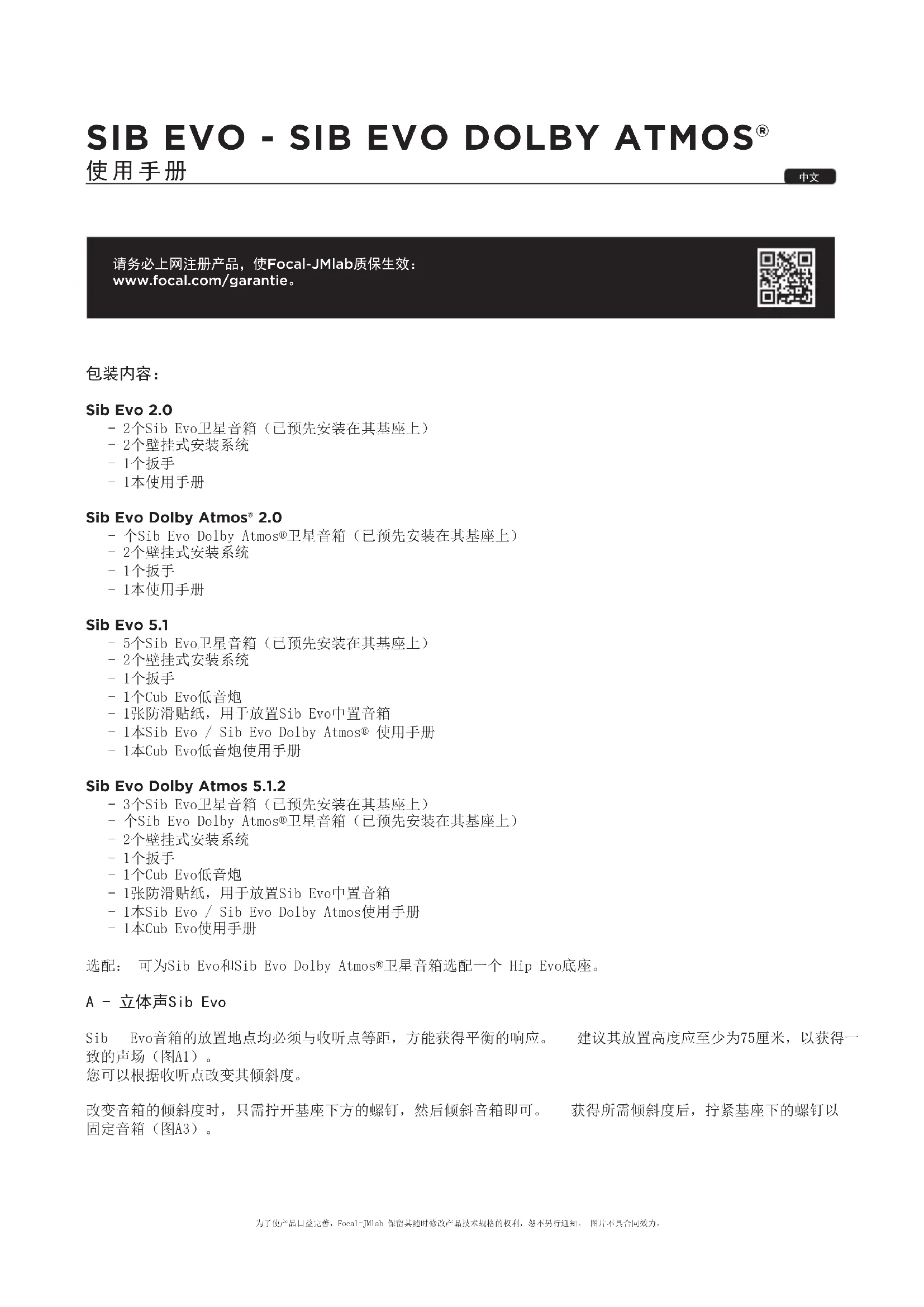

用户手册 Sib Evo Pack 5.1 FOCAL

请务必上网注册产品，使Focal-JMlab质保生效：www.focal.com/garantie。

包装内容：

Sib Evo 2.0

• 2个Sib Evo卫星音箱（已预先安装在其基座上）
• 2个壁挂式安装系统
• 1个扳手
• 1本使用手册

Sib Evo Dolby Atmos® 2.0

• 个Sib Evo Dolby Atmos®卫星音箱（已预先安装在其基座上）
• 2个壁挂式安装系统
• 1个扳手
• 1本使用手册

Sib Evo 5.1

• 5个Sib Evo卫星音箱（已预先安装在其基座上）
  -2个壁挂式安装系统
• 1个扳手
• 1个Cub Evo低音炮
• 1张防滑贴纸，用于放置Sib Evo中置音箱
• 1本Sib Evo / Sib Evo Dolby Atmos® 使用手册
• 1本Cub Evo低音炮使用手册

Sib Evo Dolby Atmos 5.1.2

• 3个Sib Evo卫星音箱（已预先安装在其基座上）
• 个Sib Evo Dolby Atmos®卫星音箱（已预先安装在其基座上）
• 2个壁挂式安装系统
• 1个扳手
• 1个Cub Evo低音炮
• 1张防滑贴纸，用于放置Sib Evo中置音箱
• 1本Sib Evo / Sib Evo Dolby Atmos使用手册
• 1本Cub Evo使用手册

选配：可为Sib Evo和Sib Evo Dolby Atmos®卫星音箱选配一个 Hip Evo底座。

A - 立体声Sib Evo

Sib Evo音箱的放置地点均必须与收听点等距，方能获得平衡的响应。建议其放置高度应至少为75厘米，以获得一致的声场（图A1）。

您可以根据收听点改变其倾斜度。

改变音箱的倾斜度时，只需拧开基座下方的螺钉，然后倾斜音箱即可。获得所需倾斜度后，拧紧基座下的螺钉以固定音箱（图A3）。

SIB EVO - SIB EVO DOLBY ATMOS®

使用手册

41

B - 5.1家庭影院Sib Evo

1- 中置音箱：

如果您想将Sib Evo卫星音箱当成中置音箱，请拧开音箱的橡胶基座，贴上防滑贴纸，如（图B1）所示，然后将其水平定位于基座中央（图B2）。中置音箱的位置必须与左前和右前音箱等距。以顺时针方向转动标志，使其垂直（图B2和B3）。

2- 调节倾斜度：

Sib Evo配备有一个预先固定好的基座，

您可以根据收听点改变其倾斜度。

改变音箱的倾斜度时，只需拧开基座下方的螺钉，然后倾斜音箱即可，如下图所示。获得所需倾斜度后，拧紧基座下的螺钉以固定音箱（图A3）。

C - 5.1.2家庭影院Sib Evo Dolby Atmos®音箱

5.1.2音响组合包括2个荣获Dolby认证的Sib Evo Dolby Atmos®卫星音箱。这些卫星音箱配备有2个扬声器，其中一个扬声器朝上，旨在利用反射来创造Dolby Atmos®音效。Dolby Atmos®技术集成了垂直方向的音效，也就是说，这种技术在天花板添加了一个传播声音的来源，打造三维（3D）环绕声。垂直方向的音源赋予声音更好的精确度和真实感，打造一种可与电影院比美的多声道音效体验（图C1和C2）。

1- 中置音箱：

如果您想将Sib Evo卫星音箱当成中置音箱，请拧开音箱的橡胶基座，贴上防滑贴纸，如（图B1）所示，然后将其水平定位于基座中央（图B2）。中置音箱的位置必须与左前和右前音箱等距。以顺时针方向转动标志，使其垂直（图B2和B3）。

2- 调节倾斜度：

所有的Sib Evo音箱组合均配备有一个预先固定好的基座。

Sib Evo Dolby Atmos®音箱已根据Dolby Atmos®的建议进行了预先设置。

您可以根据收听点改变其倾斜度。

- 收听位置的距离小于2米：使音箱向后倾斜。

- 收听位置的距离大于2.5米：使音箱向前倾斜。

改变音箱的倾斜度时，只需拧开基座下方的螺钉，然后倾斜音箱即可，如下图所示。获得所需倾斜度后，拧紧基座下的螺钉以固定音箱（图A3）。

注意：安装Dolby Atmos®时，建议Sib Evo Dolby Atmos®音箱一米内的距离请勿安装任何障碍物（书架、灯具等），以免干扰天花板的Dolby Atmos®音箱的声波反射。

Sib Evo - Sib Evo Dolby AtmoS®

使用手册

D - 壁挂式安装

注意：请保管好螺钉，以备进行步骤3时使用（图D1）。

2- 将电缆穿过壁挂支架的通道，并使用随附的3个螺钉将壁挂支架固定在墙上（图D2）。
3- 将音箱放置在壁挂支架上，并使用在步骤1取下的备用螺钉固定。（图D2、D3）。
4- 连接电缆（见E - 布线）。
5- 根据您的音响系统的摆设选择音箱方向，然后使用随附的扳手拧紧球形接头下方的螺钉，将其锁定（图D5）。

E - 布线

使用一根优质高保真音响线（介于0.75和2平方毫米之间）将Sib音箱连接至放大器，其中一根导线标示有视觉标记。

注意相位连接，将放大器上标有“+”的端子连接至音箱上标有“+”的相应端子。

然后以同样的方式连接标志着“-”的端子（图E1）。

请务必按照Sib Evo Dolby Atmos®卫星音箱后面的连接器来连接，前扬声器应连接至底部连接器，天花板Dolby Atmos®扬声器则应连接至上部连接器（图E2，E3）。

Sib Evo - Sib Evo Dolby AtmoS®

使用手册

F - 设置音频/视频放大器：

我们建议您在音频/视频放大器的菜单中将Sib音箱设置为"SMALL"（小）模式。

建议：

• 如果您的放大器具有自动校准的功能，请检查放大器是否拥有最新固件。
• 如果您需要进行手动设置，我们建议：
• 将截止频率设置为80赫兹。
• Atmos扬声器的距离应为前扬声器的两倍。
• 调高音量到令您满意的水平。

G - 低音炮

至于低频的播放，我们推荐您使用Cub Evo低音炮。

H - 磨合期

Sib Evo所使用的扬声器都是相当复杂的机械装置，需要一段磨合期方能适应环境的温度和湿度，从而发挥其最佳性能。磨合期的长短取决于音箱所遇到的情况，有时候甚至可能持续数周。

若想缩短磨合期，我们建议您使用富有低音的音乐，并以中等音量运行该音箱20多个小时。等到音箱特性完全稳定下来后，您就可以尽情享受音箱的最佳性能。

I - 保养

保养Sib Evo音箱时只能使用干燥的超细纤维布擦拭。如果音箱被弄脏了，建议您只能使用湿的超细纤维布擦拭。切勿使用溶剂、清洁剂、酒精、腐蚀性产品、刮刀或研磨性器具来清洁音箱表面。我们建议您轻轻擦拭，切勿施力按压。

部件名称Part Name	有毒有害物质或元素Poisonous and harmful substances or elements
	铅Pb	汞Hg	镉Cd	六价铬CrVI	多溴联苯PBB	多溴二苯醚 PBDE
塑膠機構件(Plastic Part)	○○○	○○○
PCBA組件(Component)	×○○	○○○
金屬部品(Metal Part)	×○○	○○○
電纜及電纜組件/電氣部品 Cable/Electrical Part)	×○○	○○○

本表格依据 SJ/T 11364 的规定编制。

O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
O: It means the harmful substances in the parts of content in all homogeneous materials are specified in GB/T 26572 limited for the following.

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
X: It means the harmful material in at least the parts of a homogeneous material content beyond the limited requirements given in GB/T 26572.
