使用説明書 Sib Evo Pack 5.1 FOCAL

オンライン登録を行い、Focal-JMlab 保証を有効にしてください 登録はこちらから：www.focal.com/warranty

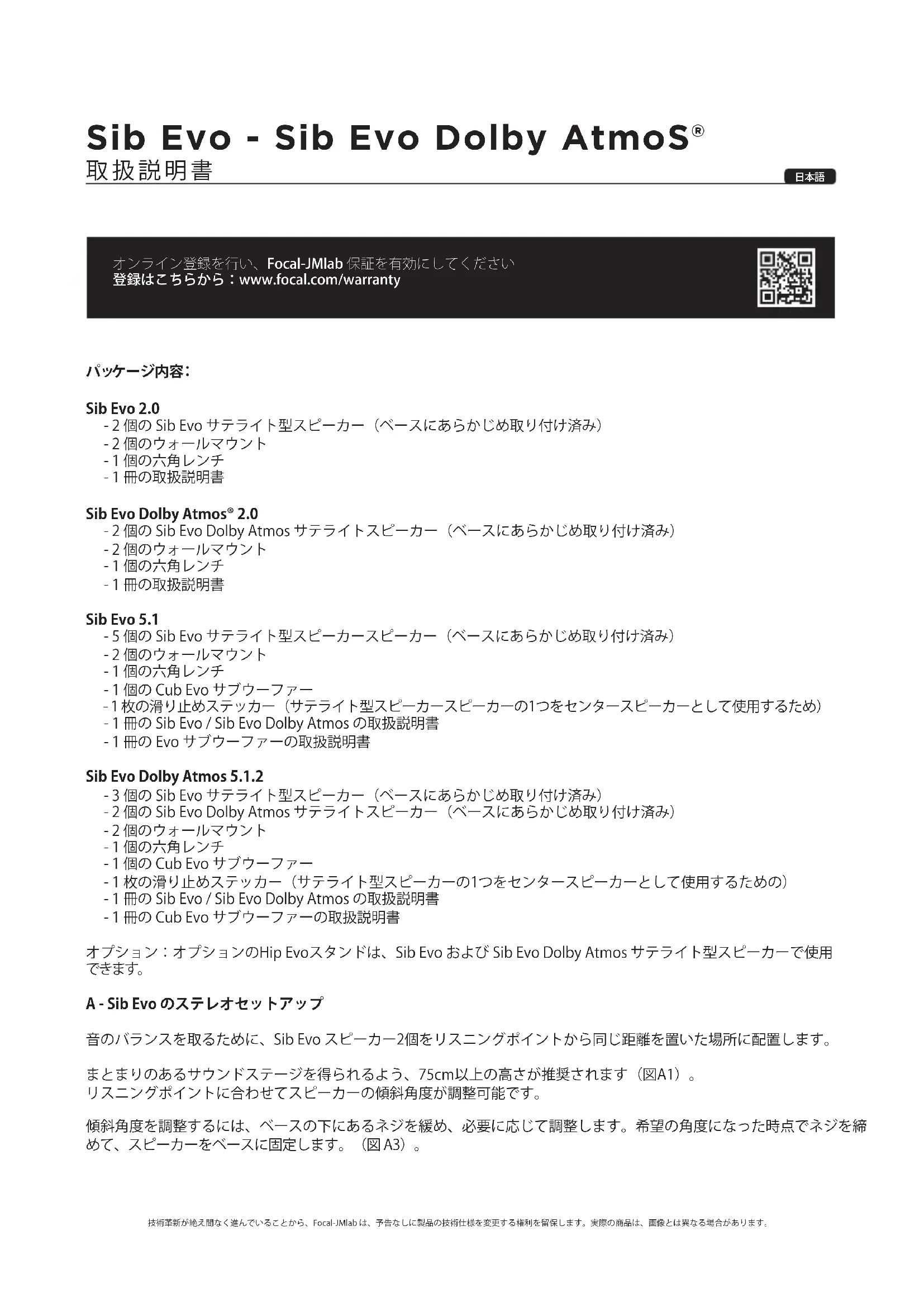

パ ッケ ー ジ 内 容： Sib Evo 2.0 -2個のSibEvoサテライト型スピーカー（ベースにあらかじめ取り付け済み） -2個のウォールマウント -1個の六角レンチ -1冊の取扱説明書 Sib Evo Dolby Atmos® 2.0 -2個のSibEvoDolbyAtmosサテライトスピーカー（ベースにあらかじめ取り付け済み） -2個のウォールマウント -1個の六角レンチ -1冊の取扱説明書 Sib Evo 5.1 -5個のSibEvoサテライト型スピーカースピーカー（ベースにあらかじめ取り付け済み） -2個のウォールマウント -1個の六角レンチ -1個のCubEvoサブウーファー -1枚の滑り止めステッカー（サテライト型スピーカースピーカーの1つをセンタースピーカーとして使用するため） -1冊のSibEvo/SibEvoDolbyAtmosの取扱説明書 -1冊のEvoサブウーファーの取扱説明書 Sib Evo Dolby Atmos 5.1.2 -3個のSibEvoサテライト型スピーカー（ベースにあらかじめ取り付け済み） -2個のSibEvoDolbyAtmosサテライトスピーカー（ベースにあらかじめ取り付け済み） -2個のウォールマウント -1個の六角レンチ -1個のCubEvoサブウーファー -1枚の滑り止めステッカー（サテライト型スピーカーの1つをセンタースピーカーとして使用するための） -1冊のSibEvo/SibEvoDolbyAtmosの取扱説明書 -1冊のCubEvoサブウーファーの取扱説明書 オプション：オプションのHipEvoスタンドは、SibEvoおよびSibEvoDolbyAtmosサテライト型スピーカーで使用

A - Sib Evo のステレオセットアップ 音のバランスを取るために、SibEvoスピーカー2個をリスニングポイントから同じ距離を置いた場所に配置します。 まとまりのあるサウンドステージを得られるよう、75cm以上の高さが推奨されます（図A1）。 リスニングポイントに合わせてスピーカーの傾斜角度が調整可能です。 傾斜角度を調整するには、ベースの下にあるネジを緩め、必要に応じて調整します。希望の角度になった時点でネジを締 めて、スピーカーをベースに固定します。（図A3）。 技術革新が絶え間なく進んでいることから、Focal-JMlabは、予告なしに製品の技術仕様を変更する権利を留保します。実際の商品は、画像とは異なる場合があります。Notice_SibEvo_SibEvo DolbyAtmos.indd 48 21/02/17 12:0649 Sib Evo - Sib Evo Dolby AtmoS®

B - Sib Evo 5.1 ホームシアターセットアップ 1-センタースピーカー： SibEvoサテライト型スピーカーをセンタースピーカーとして使用するには、スピーカーからラバーベース を外し、滑り止めステッカーを所定の場所に貼り（図B1）、スピーカーをベースの中央に水平に置きます（図B2）。セ ンタースピーカーは、フロント左右のスピーカーから同じ距離を置いた場所に配置します。ロゴがまっすぐになるま で、時計回りに回してください（図B2およびB3）。

SibEvoはベースが事前に取付けられています。 ただし、リスニングポイントに応じてスピーカーの傾斜角度を調整することができます。 傾斜角度を調整するには、ベースの下にあるネジを緩め、必要に応じて上記のように調整します。希望の角度になった時 点でネジを締めて、スピーカーをベースに固定します。（図A3）。 C - Sib Evo の 5.1.2 Dolby Atmos® ホームシアターセットアップ

5.1.2パックには、Dolbyによる認定を受けた、2台のSibEvoDolbyAtmos®サテライト型スピーカーが含まれてい

ます。これらのサテライト型スピーカーには2つのスピーカードライバーが装備されており、そのうちの1つ は、DolbyAtmos® エフェクトを提供するために天井に向かってサウンドを発します。DolbyAtmos® テクノロジーは、天井から放出される音波 の伝播を含めることで、垂直方向の次元を統合し、真の3Dサウンドを実現します。この新しい次元は、映画館にふさわしい マルチチャンネル体験に、さらなる高精度とリアリティをお届けします。(図C1とC2)。

SibEvoサテライト型スピーカーをセンタースピーカーとして使用するには、スピーカーからラバーベース を外し、滑り止めステッカーを所定の場所に貼り（図B1）、スピーカーをベースの中央に水平に置きます（図B2）。セ ンタースピーカーは、フロント左右のスピーカーから同じ距離を置いた場所に配置します。ロゴがまっすぐになるま で、時計回りに回してください（図B2およびB3）。`

SibEvoパックのすべてのスピーカーには、事前にベースが取り付けられています。 SibEvoDolbyAtmos®スピーカーはDolbyAtmos®の推奨に従って、すでにベースに取り付け済みです。 ただし、リスニングポイントに応じてスピーカーの傾斜角度を調整することができます。 -リスニングポイントがリスニングポイントが2m未満の場合：スピーカーを後方に傾けます。 -リスニングポイントがリスニングポイントが2.5m以上離れている場合：スピーカーを前方に傾けます。 傾斜角度を調整するには、ベースの下にあるネジを緩め、必要に応じて上記のように調整します。希望の角度になった 時点でネジを締めて、スピーカーをベースに固定します。（図A3）。 注意：DolbyAtmos®の取付では、DolbyAtmos®サウンドの天井からの反射を妨げないようにするため、SibEvo DolbyAtmos®スピーカーの上部１ｍ以内に障害物（棚、ライトなど）を置かないことをお勧めします。 Notice_SibEvo_SibEvo DolbyAtmos.indd 49 21/02/17 12:0650 Sib Evo - Sib Evo Dolby AtmoS®

D - 壁への取付 ベースの下にあるネジを緩め、スピーカーからベースを取り外します。 注意：手順3（図D1）で再度使用するので、ネジを脇によけて保管しておきます。 2-ケーブルを壁取付部の所定の開口部に通し、付属の3本のネジ（図D2）を使用して壁面に固定します。 3-スピーカーを壁取付部に置き、ステップ1（図D2、D3）の脇によけていたネジを使用して所定の位置に固定します。 4-ケーブルを接続します（E-接続を参照）。 5-取付場所に合わせてスピーカーを傾け、付属の6角レンチを使ってボールジョイントの下のネジを締めて固定しま す（図D5）。 E – 接続 0.75mm²〜2mm²の断面積を持ち、極性の表示のある高品質なスピーカーケーブルを使用して、Sib スピーカーをアンプ

アンプの“+”端子に対応するスピーカーの“+”端子を接続して極性を確認してください。 “-”端子に、同じ操作を繰り返します（図E1）。 SibEvoDolbyAtmos®サテライト型スピーカーの場合、サテライトの背面に表示されているコンダクターを確認し、フ ロントスピーカードライバーは下部コネクターに対応し、DolbyAtmos®アップスピンスピーカードライバーは上部コネ クターに対応します（図E2、E3）。 Notice_SibEvo_SibEvo DolbyAtmos.indd 50 21/02/17 12:0651 Sib Evo - Sib Evo Dolby AtmoS®

F – AVアンプ設定： Sibスピーカーは、AVアンプのメニューを開いて“SMALL”モードで設定することを強くお勧めします。

● AVアンプにオートキャリブレーション機能が搭載されている場合は、アンプに最新のファームウェアが搭載されているこ とを確認してください。 ● AVアンプを手動で設定する場合は、次のことを推奨します。 -カットオフ周波数を80Hzに設定する。 -フロントスピーカードライバーと比較して、Atmosスピーカーの距離を2倍にする。 -目的の結果が得られるまでAtmosスピーカーのレベルを上げていく。 G - サブウーファー 低音の再生には、CubEvoサブウーファーをお薦めします。 H- 慣らし期間 CubEvoで使用されるウーファーは、最高の状態で動作し、環境の温度と湿度に順応するために慣らし期間を必要とす る、複雑な機械コンポーネントを使用しています。これにかかる時間は条件によって異なる場合があり、数週間に及ぶ場

この慣らし期間を短縮するには、サブウーファーを使って、低音が多い音楽を中程度の音量で約20時間再生することをお

します。一度スピーカーの特性が完全に安定すると、サブウーファーの可能性を最大限に引き出す

I - メンテナンス CubEvoは、乾いたマイクロファイバーの布巾でのみ清掃してください。もしもCubEvoが汚れた場合、単に湿らせた マイクロファイバーの布巾を使って清掃することをお勧めします。 スピーカーの表面をきれいにするためには、溶剤、洗剤、アルコール系または腐食性製品、スクレーパーまたは タワシの類を決して使用しないでください。優しく丁寧に拭き取り、絶対に押しつけないでください。 Notice_SibEvo_SibEvo DolbyAtmos.indd 51 21/02/17 12:06Sib Evo - Sib Evo Dolby AtmoS®
