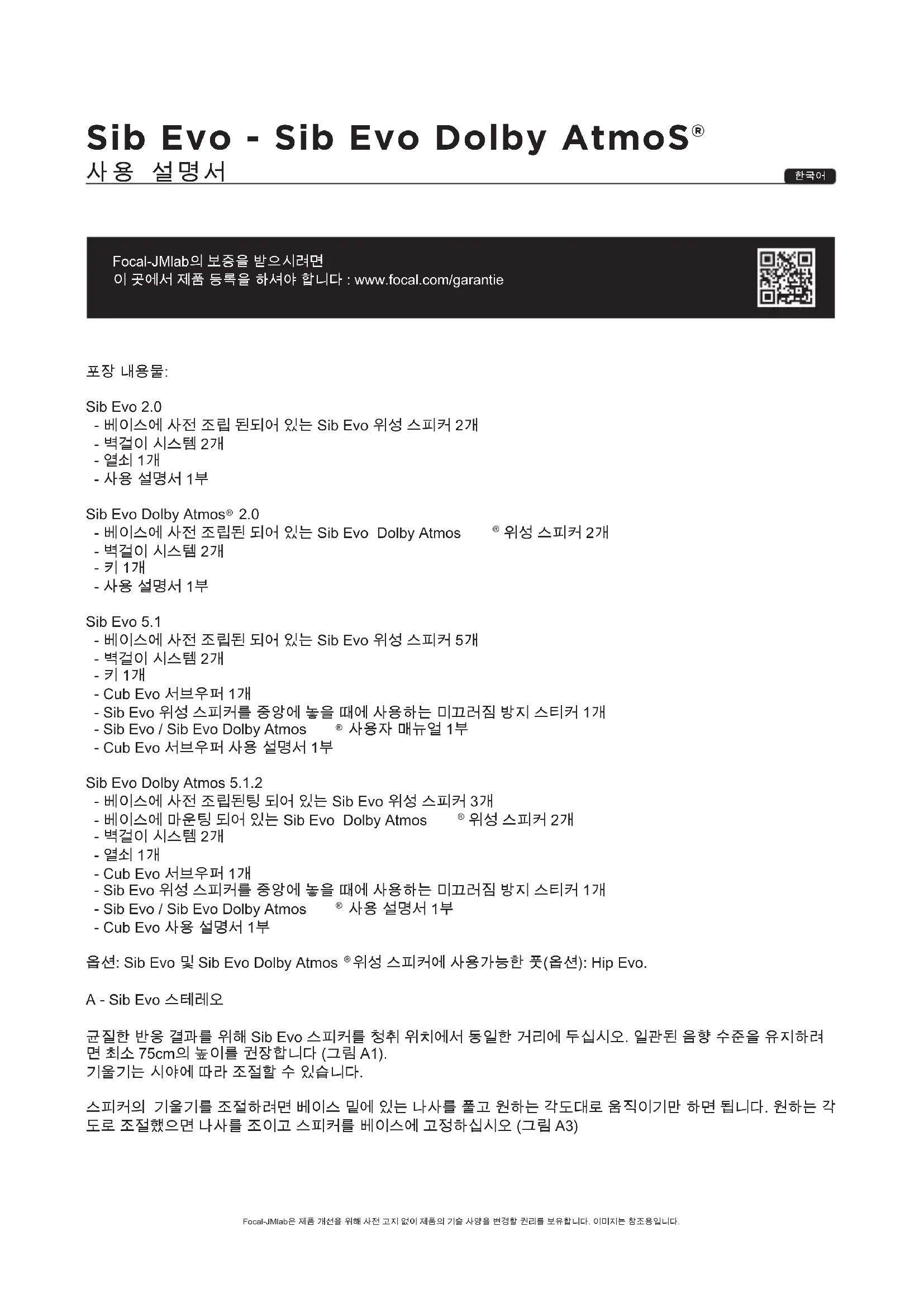

사용 설명서 Sib Evo Pack 5.1 FOCAL

Focal-JMlab의 보증을 받으시려면 이 곳에서 제품 등록을 하셔야 합니다 : www.focal.com/garantie

Sib Evo 2.0 - 베이스에 사전 조립 된되어 있는 Sib Evo 위성 스피커 2개 - 벽걸이 시스템 2개 - 열쇠 1개 - 사용 설명서 1부 Sib Evo Dolby Atmos

- 베이스에 사전 조립된 되어 있는 Sib Evo Dolby Atmos

위성 스피커 2개 - 벽걸이 시스템 2개 - 키 1개 - 사용 설명서 1부 Sib Evo 5.1 - 베이스에 사전 조립된 되어 있는 Sib Evo 위성 스피커 5개 - 벽걸이 시스템 2개 - 키 1개 - Cub Evo 서브우퍼 1개 - Sib Evo 위성 스피커를 중앙에 놓을 때에 사용하는 미끄러짐 방지 스티커 1개 - Sib Evo / Sib Evo Dolby Atmos

사용자 매뉴얼 1부 - Cub Evo 서브우퍼 사용 설명서 1부 Sib Evo Dolby Atmos 5.1.2 - 베이스에 사전 조립된팅 되어 있는 Sib Evo 위성 스피커 3개 - 베이스에 마운팅 되어 있는 Sib Evo Dolby Atmos

위성 스피커 2개 - 벽걸이 시스템 2개 - 열쇠 1개 - Cub Evo 서브우퍼 1개 - Sib Evo 위성 스피커를 중앙에 놓을 때에 사용하는 미끄러짐 방지 스티커 1개 - Sib Evo / Sib Evo Dolby Atmos

사용 설명서 1부 - Cub Evo 사용 설명서 1부 옵션: Sib Evo 및 Sib Evo Dolby Atmos

위성 스피커에 사용가능한 풋(옵션): Hip Evo. A - Sib Evo 스테레오 균질한 반응 결과를 위해 Sib Evo 스피커를 청취 위치에서 동일한 거리에 두십시오. 일관된 음향 수준을 유지하려 면 최소 75cm의 높이를 권장합니다 (그림 A1). 기울기는 시야에 따라 조절할 수 있습니다. 스피커의 기울기를 조절하려면 베이스 밑에 있는 나사를 풀고 원하는 각도대로 움직이기만 하면 됩니다. 원하는 각 도로 조절했으면 나사를 조이고 스피커를 베이스에 고정하십시오 (그림 A3) Focal-JMlab은 제품 개선을 위해 사전 고지 없이 제품의 기술 사양을 변경할 권리를 보유합니다. 이미지는 참조용입니다. Notice_SibEvo_SibEvo DolbyAtmos.indd 44 21/02/17 12:0645 Sib Evo - Sib Evo Dolby AtmoS®

Sib Evo 위성을 중앙 스피커로 사용하려면 스피커의 고무 베이스의 나사를 풀고 그림 1에 나와 있는 것처럼 미끄 럼 방지 접착제를 바른 후 베이스의 중심을 맞추어 스피커를 가로로 놓으십시오 (그림 B2). 중앙 스피커는 전면 왼 쪽에서 오른쪽 스피커로 동일한 간격으로 놓습니다. 로고를 시계방향으로 돌려 세로로 두십시오 (그림 B2 및 B3)

Sib Evo에는 베이스가 미리 장착되어 있지만, 사용자의 시야에 따라 기울기를 조절할 수 있습니다.기울기는 시야에 따라 조절할 수 있습니다. 스피커의 기울기를 조절하려면 위에 나와 있는대로 베이스 밑에 있는 나사를 풀고 원하는 각도대로 움직이기만 하 면 됩니다. 원하는 각도로 조절했으면 나사를 조이고 스피커를 베이스에 고정하십시오 (그림 A3) C - Sib Evo 홈시네마 5.1.2 Dolby Atmos

5.1.2 팩에는 Dolby의 인증을 받은 Sib Evo Dolby Atmos

위성이 포함되어 있습니다. 이 위성에는 2개의 라우드스 피커가 있고 이들 중 한 개는 DolbyAtmos

효과의 반향을 최대한 활용하기 위해 위쪽을 향하여 놓습니다. Dolby Atmos

기술은 상하좌우 뿐 아니라 천장에도 독립된 스피커 채널을 추가할 수 있어 진정한 3차원 (3D) 사운드를 구 현합니다. 이때 따라 정확하고 생생한 영화관급 멀티채널 사운드를 경험할 수 있습니다 (그림 C1 및 C2).

Sib Evo 위성을 중앙 스피커로 사용하려면 스피커의 고무 베이스의 나사를 풀고 그림 1에 나와 있는 것처럼 미끄 럼 방지 접착제를 바른 후 베이스의 중심을 맞추어 스피커를 가로로 놓으십시오 (그림 B2). 중앙 스피커는 전면 왼 쪽에서 오른쪽 스피커로 동일한 간격으로 놓습니다. 로고를 시계방향으로 돌려 세로로 두십시오 (그림 B2 및 B3)

Sib Evo의 모든 스피커에는 베이스가 고정되어 있습니다. Dolby Atmos

권고에 따라 Sib Evo Dolby Atmos

라우드스피커는 베이스에 배치되어 있습니다. 기울기는 시야에 따라 조절할 수 있습니다. - 청취 장소와 스피커 사이의 거리가 2m 미만인 경우: 스피커를 뒤쪽으로 기울이십시오 - 청취 장소와 스피커 사이의 거리가 2.5m 이상인 경우: 스피커르를 앞쪽으로 기울이십시오. 스피커의 기울기를 조절하려면 위에 나와 있는대로 베이스 밑에 있는 나사를 풀고 원하는 각도대로 움직이기만 하 면 됩니다. 원하는 각도로 조절했으면 나사를 조이고 스피커를 베이스에 고정하십시오 (그림 A3) 주의 : 설치 시 Dolby Atmos

사운드가 천장으로 퍼져나가는 것을 방해하지 않도록 Sib Evo Dolby Atmos

위 적어도 1미터 위에는 아무런 장애물(선반, 조명 등)이 없도록 하십시오. Notice_SibEvo_SibEvo DolbyAtmos.indd 45 21/02/17 12:0646 Sib Evo - Sib Evo Dolby AtmoS®

1- 베이스 아래의 나사를 풀어 스피커 베이스를 분리하십시오.주의 : 나사는 3단계에서 다시 사용해야 하니 잘 보

2- 벽걸이용 구멍으로 케이블을 빼고 제품과 함께 제공된 3개의 나사를 사용하여 벽걸이 장치를 고정하십시오 (그

3- 스피커를 벽 브래킷에 잘 맞춰 끼운 후 1단계에서 빼 두었던 나사를 다시 끼워 조이십시오. (그림 D2, D3).

4- 케이블을 연결하십시오 (E – 전선연결 참조).

5- 사용 환경에 따라 스피커를 배치한 후 볼 조인트 아래에 있는 나사를, 제공된 렌치를 사용하여 단단히 조이십시

오 (그림 D5). E – 전선연결 0.75에서 2 mm²의 하이파이 품질의 케이블을 사용하여 Sib 스피커를 앰프에 연결하십시오. 극을 맞추어 앰프의 "+" 단자를 스피커의 "+" 단자에 연결하십시오. "-" (단자도 동일한 방법으로 연결하십시오 (그림 1). Sib Evo Dolby Atmos

위성의 경우 위성의 뒷면에 표시된 커넥터와 전면 스키퍼는 하단 커넥터에, Dolby Atmos

장 스피커는 상단 커넥터에 맞추어 연결하십시오 (그림 E2, E3) Notice_SibEvo_SibEvo DolbyAtmos.indd 46 21/02/17 12:0647 Sib Evo - Sib Evo Dolby AtmoS®

F - 오디오 / 비디오 앰프 조절 : Sib 스피커를 오디오 / 비디오 앰프 메뉴의 "SMALL" 모드로 설정할 것을 권장합니다.

● 앰프에 자가 보정 기능이 있는 경우 앰프를 최신 펌웨어로 업데이트 하십시오.● 수동으로 조절해야 할 경우 다음 사항을 권장합니다: - 컷오프 주파수를 80Hz로 설정하십시오. - Atmos 라우드스피커와 전면 라우드스피커와의 거리를 두 배로 늘리십시오. - 만족스러운 결과를 얻을 때까지 볼륨을 높이십시오. G - 서브우퍼 생생한 저음 구현을 위해 Cub Evo 서브우퍼를 권장합니다. H - 에이징 기간 Sib Evo에 사용된 스피커는 복잡한 기계적 요소들을 포함하고 있어 사용자 환경의 온도와 습도에 적응하고 최적 화된 작동이 이루어지기 위해서는 에이징(길들이기) 기간이 필요합니다. 이 기간은 사용 환경에 따라 다르며 몇 주 가 걸릴 수도 있습니다. 에이징 기간을 앞당기려면 저음이 풍부한 음악을 중간 볼륨으로 하여 20시간 정도 틀어놓으십시오. 스피커 특성이 완전히 안정화되고 나면 액티브한 스피커의 성능을 생생하게 즐기실 수 있습니다. I – 청소 Sib Evo 스피커의 청소는 물기가 없는 극세사천을 사용하여 먼지를 털어내는 것만 가능합니다. 스피커에 오염이 있 을 시 극세사천만을 사용하여 적셔서 닦아내시길 권장합니다. 인클로저 표면 청소시 용매제, 세제, 알코올 또는 부식성 제품, 수세미, 마모성 도구 등을 절대 사용하지 마십시오. 부드럽게 닦아내고 세게 눌러 닦지 마십시오. Notice_SibEvo_SibEvo DolbyAtmos.indd 47 21/02/17 12:06Sib Evo - Sib Evo Dolby AtmoS®
