Tipo de produto	Sistema home cinema 5.1
Marca	Focal
Modelo	Sib Evo Pack 5.1
Composição	5 alto-falantes satellites Sib Evo, 1 subwoofer Cub Evo, 2 sistemas de fixação na parede, 1 chave, 1 adesivo antiderrapante, manuais de instrução
Tipo de alto-falante satélite	Bass-reflex 2 vias
Alto-falantes (satélite)	Grave Polyflex de 13 cm, tweeter de cúpula em tecido de 19 mm
Resposta em frequência (satélite)	70 Hz - 25 kHz (+/-3 dB)
Corte a -6 dB (satélite)	66 Hz
Sensibilidade (satélite)	90 dB (2,83 V/1 m)
Impedância nominal (satélite)	6 Ohms
Frequência de corte (satélite)	3,5 kHz
Amplificador recomendado (satélite)	25 - 200 W
Dimensões (A × L × P) satélite	252 × 162 × 162 mm
Peso unitário satélite	1,8 kg
Subwoofer	Subwoofer Cub Evo (ver manual específico)
Uso como alto-falante central	Possível na posição horizontal com adesivo antiderrapante fornecido
Montagem na parede	Sim, com suportes fornecidos (parafusos incluídos)
Inclinação ajustável	Sim, por parafuso sob a base
Período de amaciamento	Cerca de 20 horas em nível médio, com programas ricos em graves
Manutenção	Remover o pó com pano de microfibra seco; limpar manchas com pano de microfibra úmido apenas
Garantia	Registro online obrigatório em www.focal.com/garantia

Perguntas frequentes - Sib Evo Pack 5.1 FOCAL

Como instalar o pack Sib Evo 5.1 ?

Desembale os 5 satélites Sib Evo, o subwoofer Cub Evo e os acessórios. Coloque os alto-falantes frontais esquerdo e direito à mesma distância do ponto de audição, o alto-falante central horizontalmente com o adesivo antiderrapante, os alto-falantes surround atrás ou nas laterais. Conecte cada satélite ao amplificador respeitando a polaridade (+/-). Ajuste o amplificador para o modo 'Small' e uma frequência de corte de 80 Hz.

Como ajustar a inclinação dos alto-falantes ?

Desaperte o parafuso sob a base, incline o alto-falante de acordo com seu ponto de audição, depois aperte novamente. Para uma distância de audição inferior a 2 metros, incline para trás; acima de 2,5 metros, incline para frente. Os alto-falantes Sib Evo Dolby Atmos são pré-ajustados, mas ajustáveis.

Posso usar um satélite Sib Evo como alto-falante central ?

Sim. Desaperte a base de borracha, cole o adesivo antiderrapante fornecido, e posicione o alto-falante horizontalmente, centralizando-o na base. Oriente o logotipo verticalmente girando-o no sentido horário.

Como fixar os alto-falantes na parede ?

Remova a base desapertando o parafuso de fixação. Passe o cabo no suporte de parede, fixe o suporte na parede com os 3 parafusos fornecidos. Posicione o alto-falante no suporte e aperte com o parafuso reservado. Ajuste a orientação e aperte o parafuso da rótula com a chave fornecida.

Quais cabos usar para a conexão ?

Use um cabo de alto-falante de qualidade hi-fi, com seção de 0,75 a 2 mm². Um dos condutores deve ser identificado visualmente. Conecte os terminais '+' do amplificador aos terminais '+' do alto-falante, e o mesmo para os '-'.

Há um período de amaciamento ?

Sim, os alto-falantes necessitam cerca de 20 horas de funcionamento em nível médio com programas musicais ricos em graves para estabilizar suas características mecânicas e sonoras.

Como limpar os alto-falantes ?

Remova o pó com um pano de microfibra seco. Para manchas, use um pano de microfibra úmido apenas. Nunca use solventes, detergentes, álcoois ou produtos abrasivos.

Qual configuração de amplificador você recomenda ?

Ajuste os alto-falantes para o modo 'Small' no menu do amplificador. Se fizer ajustes manuais, use uma frequência de corte de 80 Hz. Para alto-falantes Dolby Atmos, dobre a distância dos alto-falantes Atmos em relação aos frontais e ajuste o nível sonoro.

O pack é compatível com Dolby Atmos ?

O pack Sib Evo 5.1 padrão não é. Para Dolby Atmos, escolha o pack Sib Evo Dolby Atmos 5.1.2 que integra dois alto-falantes com alto-falante voltado para cima.

Onde registrar minha garantia ?

Registre seu produto online no site da Focal: www.focal.com/garantia. A validação da garantia está condicionada a esse registro.

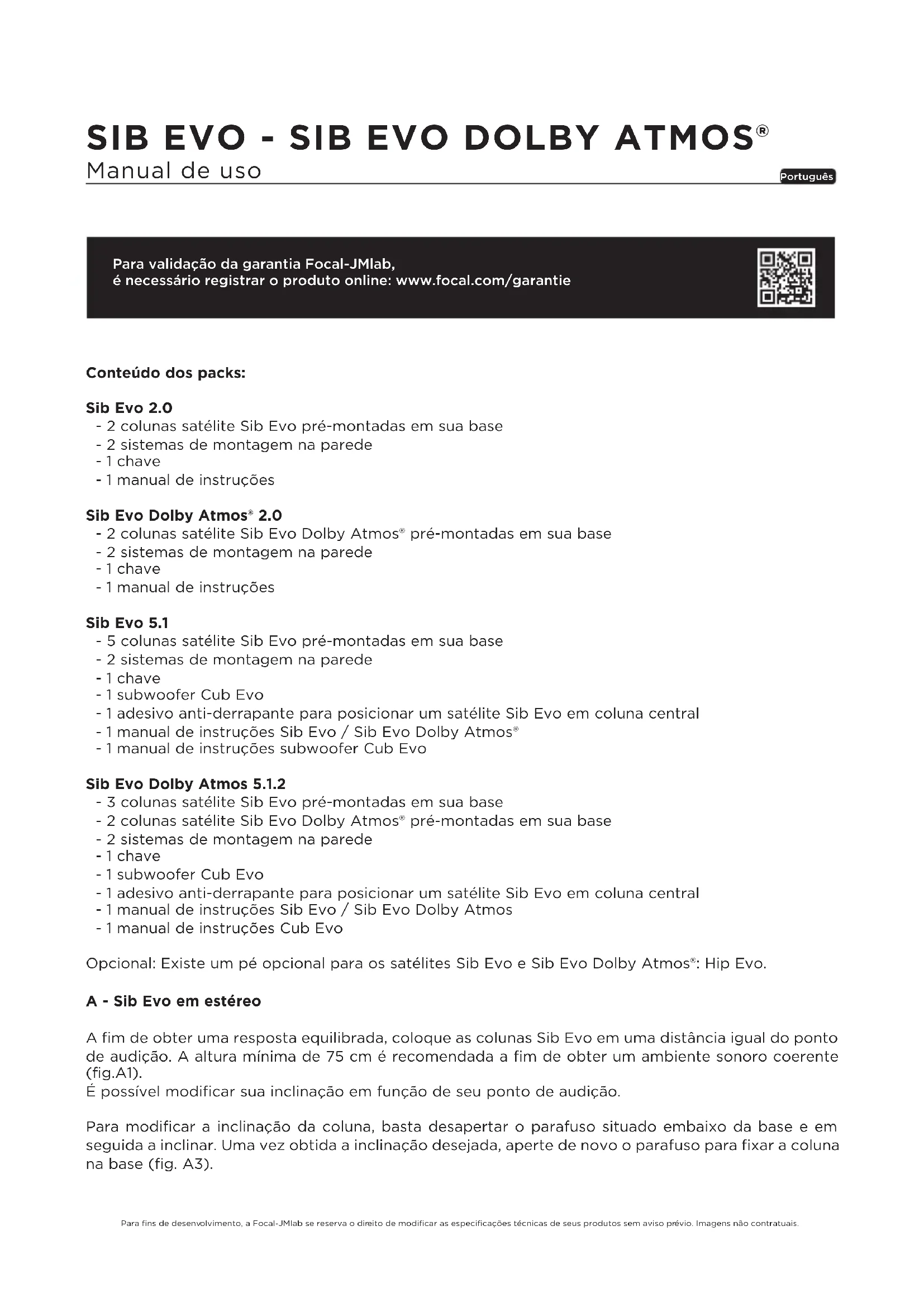

MANUAL DE UTILIZADOR Sib Evo Pack 5.1 FOCAL

Português : página 28

Para validação da garantia Focal-JMlab, é necessário registrar o produto online: www.focal.com/garantie

Conteúdo dos packs:

Sib Evo 2.0

• 2 colunas satélite Sib Evo pré-montadas em sua base
• 2 sistemas de montagem na parede
• 1 chave
• 1 manual de instruções

Sib Evo Dolby Atmos® 2.0

• 2 colunas satélite Sib Evo Dolby Atmos® pré-montadas em sua base
• 2 sistemas de montagem na parede
• 1 chave
• 1 manual de instruções

Sib Evo 5.1

• 5 colunas satélite Sib Evo pré-montadas em sua base
• 2 sistemas de montagem na parede
• 1 chave
• 1 subwoofer Cub Evo
• 1 adesivo anti-derrapante para posicionar um satélite Sib Evo em coluna central
• 1 manual de instruções Sib Evo / Sib Evo Dolby Atmos®
• 1 manual de instruções subwoofer Cub Evo

Sib Evo Dolby Atmos 5.1.2

• 3 colunas satélite Sib Evo pré-montadas em sua base
• 2 colunas satélite Sib Evo Dolby Atmos® pré-montadas em sua base
• 2 sistemas de montagem na parede
• 1 chave
• 1 subwoofer Cub Evo
• 1 adesivo anti-derrapante para posicionar um satélite Sib Evo em coluna central
• 1 manual de instruções Sib Evo / Sib Evo Dolby Atmos
• 1 manual de instruções Cub Evo

Opcional: Existe um pé opcional para os satélites Sib Evo e Sib Evo Dolby Atmos®: Hip Evo.

A - Sib Evo em estéreo

A fim de obter uma resposta equilibrada, coloque as colunas Sib Evo em uma distância igual do ponto de audição. A altura mínima de 75 cm é recomendada a fim de obter um ambiente sonoro coerente (fig.A1).

É possível modificar sua inclinação em função de seu ponto de audição.

Para modificar a inclinação da coluna, basta desapertar o parafuso situado embaixo da base e em seguida a inclinar. Uma vez obtida a inclinação desejada, aperte de novo o parafuso para fixar a coluna na base (fig. A3).

SIB EVO - SIB EVO DOLBY ATMOS®

Manual de uso

29

B - Sib Evo em Home theater 5.1

1- Coluna central:

Para um uso do satélite Sib Evo em coluna central, desaperte a base em borracha da coluna, cole o adesivo anti-derrapante como mostrado na (fig. B1) e em seguida posicione a coluna horizontalmente, a centrando sobre sua base (fig. B2). A coluna central deve ser posicionada a uma distância igual das colunas da frente esquerda e direita. Oriente o logotipo verticalmente, girando-o no sentido dos ponteiros do relógio (fig. B2 e B3).

2- Regular a inclinação:

O Sib Evo é entregue com uma base pré-fixada.

Contudo, é possível modificar sua inclinação em função de seu ponto de audição.

Para modificar a inclinação da coluna, basta desapertar o parafuso situado em baixo da base e em seguida a inclinar, como indicado abaixo. Uma vez obtida a inclinação desejada, aperte de novo o parafuso para fixar a coluna na base (fig. A3).

C - Sib Evo em Home theater 5.1.2 Dolby Atmos®

O pack 5.1.2 integra 2 satélites Sib Evo Dolby Atmos® certificados por Dolby. Estes satélites possuem 2 alto-falantes, sendo um dirigido para cima a fim de usar as reflexões para obter os efeitos de som Dolby Atmos®. A tecnologia Dolby Atmos® oferece um som em 3 dimensões (3D), integrando a dimensão vertical, ou seja, a propagação do som a partir de uma nova fonte de emissão sonora: o teto. Esta nova dimensão traz precisão e realismo para uma experiência sonora multi-canal digna das salas de cinema (fig. C1 e C2).

1- Coluna central:

Para um uso do satélite Sib Evo em coluna central, desaperte a base em borracha da coluna, cole o adesivo anti-derrapante como mostrado na (fig. B1) e em seguida posicione a coluna horizontalmente, a centrando sobre sua base (fig. B2). A coluna central deve ser posicionada a uma distância igual das colunas da frente esquerda e direita. Oriente o logotipo verticalmente, girando-o no sentido dos ponteiros do relógio (fig. B2 e B3).

2- Regular a inclinação:

Todas as colunas do pack Sib Evo são entregues com uma base pré-fixa.

A coluna Sib Evo Dolby Atmos® está pré-regulada sobre sua base seguindo a recomendação de Dolby Atmos®.

Contudo, é possível modificar sua inclinação em função de seu ponto de audição.

- Posição de escuta inferior a 2 metros: incline a coluna para trás.

- Posição de escuta superior a 2,5 metros: incline a coluna para a frente.

Para modificar a inclinação da coluna, basta desapertar o parafuso situado em baixo da base e em seguida a inclinar, como indicado abaixo. Uma vez obtida a inclinação desejada, aperte de novo o parafuso para fixar a coluna na base (fig. A3).

ATENÇÃO : No caso de uma instalação Dolby Atmos ^® , é recomendado não instalar qualquer obstáculo (prateleira, candeeiro, etc.) a menos de no mínimo um metro acima da coluna Sib Evo Dolby Atmos ^® , a fim de não perturbar a reflexão do som Dolby Atmos ^® no teto.

SIB EVO - SIB EVO DOLBY ATMOS®

Manual de uso

30

D - Montagem na parede

1- Retire a base da coluna desapertando o parafuso situado em baixo da base.
Atenção: o parafuso irá servir na etapa 3, o guarde (fig D1).
2- Passe o cabo através da passagem prevista para montagem na parede e fixe o suporte de parede com os 3 parafusos fornecidos (fig. D2).
3- Posicione a coluna no suporte de parede e em seguida a aparafuse com o parafuso colocado de lado durante a etapa 1. (fig. D2, D3).
4- Conecte os cabos (ver E - Fiação).
5- Oriente a coluna em função de sua instalação e em seguida a bloqueie apertando o parafuso situado em baixo da rótula com a chave fornecida (fig. D5).

E - Fiação

Conecte suas colunas Sib ao amplificar com um cabo de qualidade hi-fi, entre 0,75 e 2 mm ^2 em que um dos condutores é indicado por uma marcação visual.

Respeite bem a colocação em fase ligando os terminais marcados com "+" desde o amplificador até o terminal "+" de coluna correspondente.

Proceda em seguida da mesma forma para os terminais marcados com "-" (fig. E1).

Por o satélite Sib Evo Dolby Atmos ^® , deverá respeitar os conectores indicados na traseira do satélite, o alto-falante frontal correspondente ao conector de baixo e o alto-falante de teto Dolby Atmos ^® correspondente ao conector de cima (fig. E2, E3)

SIB EVO - SIB EVO DOLBY ATMOS®

Manual de uso

31

F - Regulações do amplificador de áudio/vídeo:

Recomendamos a você configurar sua coluna Sib em modo "SMALL" no menu de seu amplificador de áudio/vídeo.

Recomendação:

• No caso de seu amplificador possuir uma função de calibração automática, verifique bem se seu amplificador possui o firmware mais recente disponível.
• No caso de você precisar fazer as regulações manualmente, recomendamos:
• regular a frequência de corte para 80 Hz.
• duplicar da distância dos alto-falantes Atmos com relação aos alto-falantes frontais.
• aumentar o nível sonoro até obter um resultado satisfatório.

G - Subwoofer

Para a reprodução de baixas frequências, aconselhamos o subwoofer Cub Evo.

H - Período de rodagem

Os alto-falantes usados em Sib Evo usam elementos mecânicos complexos que exigem um período de rodagem para funcionar no melhor de suas possibilidades e se adaptar às condições de temperatura e umidade de seu ambiente. Esse período varia consoante as condições encontradas e pode se prolongar por várias semanas.

Para acelerar esta operação, aconselhamos você a fazer funcionar a coluna acústica cerca de vinte horas em nível médio, com programas musicais ricos em graves. Depois que as características da coluna fiquem totalmente estabilizadas, você poderá apreciar integralmente o desempenho de suas colunas.

I - Manutenção

A manutenção das colunas Sib Evo se limita somente a limpar a poeira com um pano de microfibra seco. Se a coluna ficar manchada, recomendamos que você use somente um pano de microfibra úmido.

Nunca use solventes, detergentes, álcool ou produtos corrosivos, raspadores ou utensílios abrasivos, para limpar a superfície da coluna. Aconselhamos você a limpar suavemente e não a apoiar fortemente.
