Type de produit	Enceinte compacte 2 voies bass-reflex
Modèle	Profile 908 DB
Marque	Focal
Catégorie	Système hifi
Haut-parleurs	Tweeter à dôme inversé Al/Mg 25 mm, grave-médium « W » 16,5 cm (bobine 32 mm)
Réponse en fréquence	50 Hz – 30,5 kHz (±3 dB)
Sensibilité	89 dB (2,83 V/1 m)
Impédance nominale	8 Ω
Impédance minimale	3,7 Ω à 200 Hz
Puissance admissible (programme musical)	90 Watts
Fréquence de filtrage	2600 Hz
Dimensions (H x L x P)	390 x 230 x 275 mm
Poids net unitaire	8,5 kg
Technologies clés	Filtre à phase optimisée OPC®, membrane « W », tweeter à dôme inversé Al/Mg, évent profilé avant et arrière, ouate acoustique haute efficacité
Accessoires fournis	Pointes de découplage vissables, kit de fixation mural (pour modèle surround)
Entretien et nettoyage	Dépoussiérage avec chiffon sec ; pour taches, utiliser un chiffon humide. Ne pas utiliser de solvants, détergents, alcools ou produits corrosifs.
Sécurité et précautions	Ne pas exposer à une source de chaleur ; laisser les grilles en place pour protéger le tweeter ; maintenir une distance d’au moins 50 cm du téléviseur pour éviter les perturbations magnétiques.
Garantie	10 ans non transmissible (France), à compter de la date d’achat, contre tout défaut de fabrication.
Période de rodage	Quelques semaines ; accélérer en faisant fonctionner les enceintes une vingtaine d’heures à niveau moyen sur des programmes chargés en grave.
Conformité et fin de vie	Respect de l’environnement : ne pas jeter avec les ordures ménagères, apporter en déchetterie ou centre de recyclage.

FOIRE AUX QUESTIONS - Profile 908 DB FOCAL

Comment optimiser le placement des enceintes Profile 908 DB ?

Placez les enceintes symétriquement face à la zone d'écoute pour former un triangle équilatéral. Idéalement, le tweeter doit être au niveau des oreilles. Évitez les angles et les murs trop proches. Pour un positionnement optimal, utilisez la formule B² = A x C (où A est la distance au mur le plus proche, B la distance intermédiaire et C la plus grande).

Quelle est la période de rodage recommandée et comment l'accélérer ?

La période de rodage dure quelques semaines. Pour l'accélérer, faites fonctionner les enceintes une vingtaine d'heures à niveau moyen avec des programmes musicaux chargés en graves.

Quel type de câble utiliser pour les connexions ?

Utilisez des câbles de qualité avec une section adaptée à la longueur. Les connecteurs acceptent des câbles dénudés jusqu'à 4 mm de diamètre ou des fourches. Respectez impérativement la polarité (+ et -).

Comment protéger le tweeter à dôme inversé ?

Laissez les grilles de protection en tissu en place pour éviter les chocs. Le dôme en alliage aluminium/magnésium est souple mais peut être endommagé par des impacts. En cas de marque, le tweeter pourrait être altéré.

Que faire si le son est dur ou agressif ?

Cela peut venir d'une acoustique trop réverbérante. Ajoutez des matériaux absorbants (tapis, rideaux, canapé) et réfléchissants (mobilier) pour équilibrer la pièce. Orientez légèrement les enceintes vers le point d'écoute.

Quelle est la puissance d'amplification recommandée ?

Évitez les amplificateurs de faible puissance qui saturent facilement et peuvent endommager le tweeter. La puissance admissible est de 90 W RMS sur programme musical. Choisissez un amplificateur de qualité adapté à vos goûts et à votre budget.

Comment nettoyer les enceintes sans les abîmer ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide. N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs, ni de grattoirs.

Quelle est la garantie de l'enceinte Profile 908 DB ?

La garantie est de 10 ans non transmissible en France à partir de la date d'achat, contre tout défaut de fabrication. En cas de problème, contactez votre revendeur Focal-JMlab.

Puis-je utiliser l'enceinte pour le home cinéma ?

Oui, les enceintes Profile sont conçues pour la stéréo et le home cinéma. Pour un système multicanal, utilisez impérativement une enceinte centrale et des enceintes surround de la même gamme pour une homogénéité de timbres.

Comment éviter les perturbations magnétiques sur le téléviseur ?

Les enceintes génèrent un champ magnétique. Maintenez une distance d'au moins 50 cm entre les enceintes avant et le téléviseur. Ne placez pas de supports magnétiques sensibles à proximité.

MODE D'EMPLOI Profile 908 DB FOCAL

Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talau dérié cedex - France - www.focal-fr.com

Tél. [phone] - Fax [phone]

	Page
Période de rodage	11
Caractéristiques	11
Choix de l’emplacement	13
Optimisation	13
Branchements	13
Conseils d’utilisation	13
Choix des enceintes	15
Placement de l’enceinte centrale	15
Placement des enceintes surround	15
Perturbations magnétiques	15
Accessoires	16
Précautions d’utilisation	16
Choix de l’amplificateur	16
Choix des câbles	16
Conditions de garantie	16
Caractéristiques	17
Notes	20
Garantie France	24

MANUEL d'utilisation profile

Nous vous remercions d'avoir choisi les enceintes Profile et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal-JMlab en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

Période de rodage

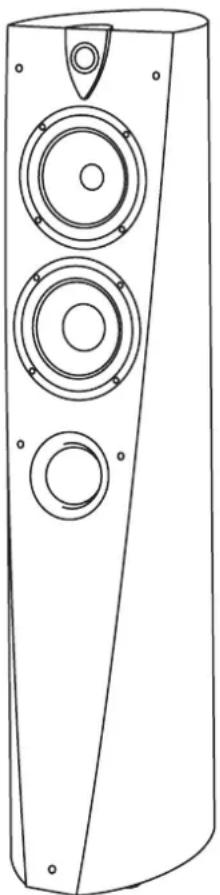

Les haut-parleurs utilisés dans Profile sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes.

Tweeter à dôme inversé en aluminium / magnésium : technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie. L'alliage aluminium / magnésium du dôme à suspension rapportée en Poron® garantit des performances exceptionnelles, pour un aigu à la fois doux et dynamique jusqu'à 30 kHz.

Woofer et médium à cône "W" : la technologie des membranes composite "W" est un brevet Focal. Le sigle "W" signifie Verre-Verre, car il s'agit de deux feuilles de verre apposées de part et d'autre du corps central en mousse. Profile utilise la dernière évolution de la membrane "W" pour un contrôle ultra-précis des paramètres selon le dosage des voiles de verre et de l'épaisseur de la mousse.

Construction Multiplis de MDF cintrée : nouveau procédé de fabrication en multiplis de panneaux MDF successifs et cintrés sous presse pour une esthétique moderne et un excellent rendu du grave (absence d'ondes stationnaires);

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Évent profilé avant et arrière : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.

Vis de fixation en inox : inaltérables même en climat humide.

Connexions haute fiabilité.

Pointes de découlage fournies.

Choix de l'emplacement

Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinéma. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

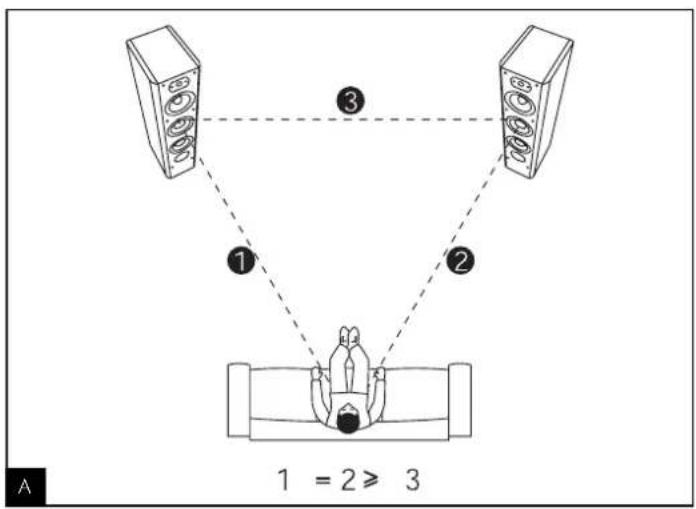

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. A).

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. B).

Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exciter certaines résonances du local et d'augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. C).

Optimisation

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B^2 = AC définit la position idéale de l'enceinte (fig. D).

Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrière de 50 cm (A = 50 cm), le mur latéral sera idéalement à 72 cm (C = B²/A = 72 cm).

Le centre du boomer est à 30 cm du sol (enceinte colonne) (A = 30 cm), à 1 m du mur arrière (C = 1 m), la distance aux murs latéraux sera B = √AC = 54,8 cm.

Important

Les grilles en tissu font partie intégrante des enceintes de la ligne Profile. Pour des performances optimales, nous vous conseillons de les laisser en place.

Branchements

Les connecteurs des prises assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. E). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.

Conseils d'utilisation

Le comportement des enceintes dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et / ou les orienter vers le point d'écoute.

Le son est dur, agressif : l'acoustique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux...) et réfléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.

D'une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences, notamment dans le médium (suppression du "flutter écho").

Utilisation HOME CINEMA

Vos enceintes ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possédez déjà des enceintes Profile à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.

Placement de l'enceinte centrale

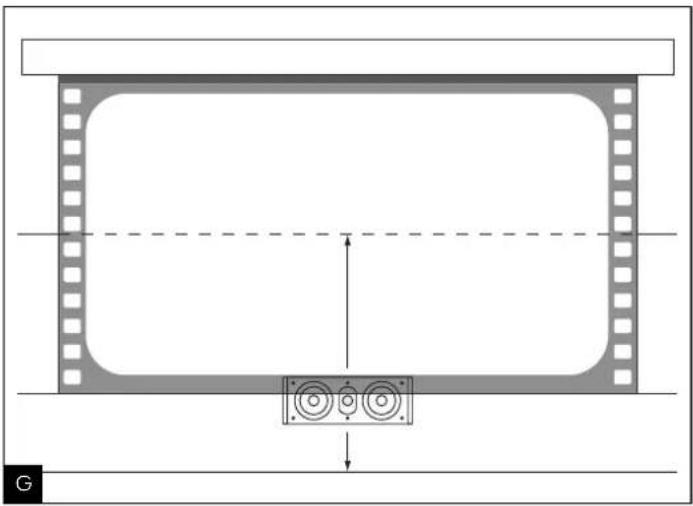

Les enceintes centrales doivent être placées à proximité de l'écran pour une restitution réaliste des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet. Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. H, I).

Placez les enceintes suffisamment en hauteur, au-dessus des oreilles des auditeurs (fig. J).

L'enceinte surround dédiée SR 908 est livrée avec son kit de fixation mural (fig. K).

Les amplificateurs audio / vidéo 5.1 disposent de systèmes de compensation permettant de faire varier le retard appliqué sur chaque enceinte. Cette fonction permettra de compenser un éventuel écart de distance entre les enceintes et les auditeurs. Les bandes sonores les plus évoluées sont mixées en 6.1, ce qui nécessite l'utilisation d'une ou deux enceintes centrales surround selon l'amplificateur utilisé, à placer derrière la zone d'écoute. Si deux enceintes d'effets sont utilisées, veillez à ne pas trop les écarter (moins d'un mètre) pour obtenir les meilleurs résultats.

Perturbations magnétiques

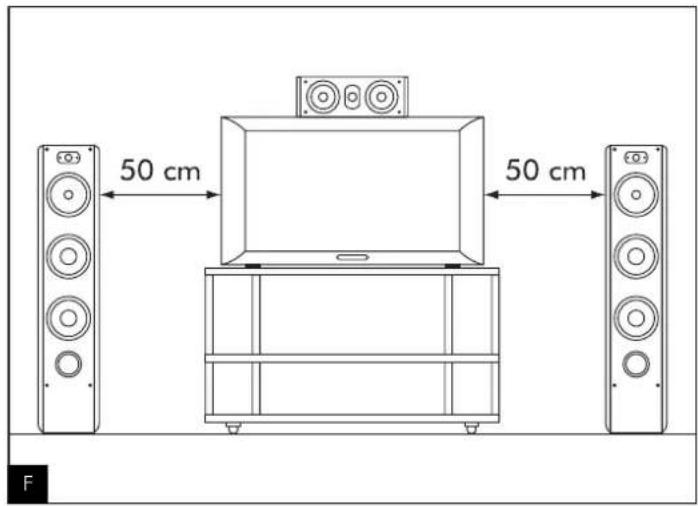

Les enceintes génèrent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés à proximité immédiate des enceintes non blindées.

Accessoires

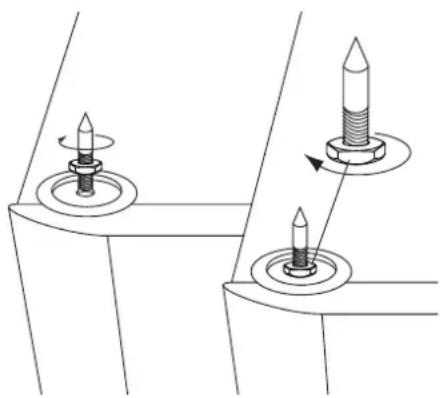

Les enceintes colonnes sont fournies avec quatre pointes (cônes) de découplage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Ces pointes permettent d'assurer une très bonne stabilité aux enceintes colonne, notamment lorsque le sol n'est pas parfaitement plan et lisse. Cette stabilité est essentielle pour que l'énergie fournie par les membranes des boomers soit intégralement restituée sous forme de son. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminée, les bloquer avec le contre-écrou.

Lorsque l'utilisation des pointes se révèle nécessaire, nous vous conseillons de placer entre le sol et la pointe un élément métallique (pièce de monnaie par exemple) pour ne pas rayer un carrelage ou abîmer un parquet.

La Profile 908 peut être posée sur un pied optionnel conçu spécifiquement pour elle.

Précautions d'utilisation

Le tweeter utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins, nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.

L'entretien des enceintes se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance.

En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab.

La garantie pour la France sur tout matériel Focal-JMlab est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Type	Enceinte compacte 2 voies bass-reflex	Colonne 2 voies et demi bass-reflex	Colonne 3 voies bass-reflex
Haut-parleurs Tweteer 25 mm à dôme inverséAl/MgGrave-médium "W" 16,5 cm, bobine32 mm	Tweteer 25 mm à dôme inverséAl/MgGrave-médium "W" 16,5 cm, bobine32 mmGrave "W" 16,5 mm, bobine 40 mm	Tweteer 25 mm à dôme inverséAl/MgMédium "W" 16,5 cm, bobine 32 mm2 x graves "W" 16,5 mm, bobine40 mm

Réponse en fréquence (±3 dB) 50 à 30,5 kHz 40 à 30,5 kHz 38 à 30,5 kHz Sensibilité (2,83 V/1 m) 89 dB 90 dB 91 dB Impédance nominale 8 Ω 8 Ω 8 Ω Impédance minimale 3,7 Ω à 200 Hz 3,2 Ω à 110 Hz 3 Ω à 150 Hz

Puissance admissible sur programme musical	90 Watts	175 Watts	200 Watts
Fréquences de filtrage	2600 Hz	180 Hz / 2600 Hz	300 Hz / 2600 Hz
Dimensions (H x L x P)	390 x 230 x 275 mm	990 x 230 x 350 mm	1066 x 230 x 353 mm
Poids net unitaire	8,5 kg	19,5 kg	22,3 kg

Type Enceinte centrale blindée 3 voiesbass-reflex	Enceinte surround 2 voies close,fixation murale
Haut-parleurs Tweteer 25 mm à dôme inversé Al/MgMédium "W" 8 cm, bobine 25 mm2 x graves "W" 16,5 cm,bobine 25 mm	2 x tweteer 25 mm à dôme inversé Al/Mg2 x grave-médium "W" 16,5 cm,bobine 32 mm

Réponse en fréquence (±3 dB) 65 à 30,5 kHz 75 Hz à 30,5 kHz Sensibilité (2,83 V/1 m) 91 dB 91 dB Impédance nominale 8 Ω 8 Ω Impédance minimale 4,2 Ω à 150 Hz 5,2 Ω à 350 Hz

Puissance admissible sur programme musical	150 Watts	175 Watts
Fréquences de filtrage	500 Hz / 2600 Hz	2600 Hz
Dimensions (H x L x P)	205 x 632 x 324 mm	295 x 403 x 194 mm
Poids net unitaire	14,5 kg	8,8 kg
