Type de produit	Enceinte active de monitoring 2 voies
Marque	Focal
Modèle	Solo6 Be 40th
Réponse en fréquence	40 Hz – 40 kHz
Niveau SPL max	113 dB SPL (crête à 1 m)
Amplification grave	150 W RMS, technologie BASH
Amplification aigu	100 W RMS, classe AB
Haut-parleur grave	16,5 cm (6,5") à membrane sandwich composite « W »
Tweeter	Dôme inversé en béryllium pur
Blindage magnétique	Intégré
Construction	Panneaux 19 mm MDF avec renforts internes
Finition	Placage naturel rouge foncé sur les joues
Dimensions (H × L × P)	330 × 240 × 290 mm
Poids	11 kg
Alimentation	230 V (fusible 1,6 A) ou 115 V (fusible 3,15 A) – sélectionnable
Connecteur d'entrée	XLR femelle (symétrique, 10 kΩ)
Sensibilité d'entrée	Ajustable : +4 dBu ou -10 dBV
Contrôles utilisateur	Niveau d'entrée, graves (LF) ±6 dB, aigus (HF) ±3 dB, marche/arrêt
Indicateur	LED de mise sous tension en façade
Entretien	Nettoyer avec un chiffon sec uniquement
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, déconnecter avant maintenance
Garantie	2 ans (France), enregistrement possible en ligne

FOIRE AUX QUESTIONS - Solo6 Be 40th FOCAL

Comment déballer l'enceinte Solo6 Be 40th ?

Ouvrez complètement les volets du carton, repliez les côtés, retirez la protection supérieure, puis soulevez l'enceinte avec précaution. Vérifiez l'absence de dommages sur l'emballage et conservez-le pour un usage futur.

Quel est le positionnement idéal pour les enceintes ?

Placez les enceintes à 1 à 3 mètres de l'auditeur, le tweeter à hauteur des oreilles. Elles peuvent être posées horizontalement ou verticalement. Pour une image stéréo optimale, orientez-les vers l'auditeur.

Comment régler la sensibilité d'entrée ?

Utilisez l'interrupteur de sensibilité à l'arrière : position +4 dBu pour du matériel professionnel, -10 dBV pour des sources grand public.

Comment ajuster les graves et les aigus ?

Tournez les potentiomètres LF (graves, ±6 dB à 150 Hz) et HF (aigus, ±3 dB à 5 kHz) sur le panneau arrière pour compenser l'acoustique de la pièce.

Que faire si le dôme en béryllium est endommagé ?

Recouvrez immédiatement le dôme avec la bande adhésive fournie. Utilisez du ruban adhésif pour récupérer les particules, placez-les dans un sac hermétique et contactez votre revendeur pour un remplacement.

Comment effectuer le rodage des transducteurs ?

Faites fonctionner l'enceinte une vingtaine d'heures à niveau moyen avec des programmes musicaux riches en basses fréquences. Cela stabilise les performances des transducteurs.

Comment nettoyer l'enceinte ?

Utilisez uniquement un chiffon sec. N'utilisez jamais de liquide ou de produits abrasifs. N'obstruez pas les orifices de ventilation.

Comment brancher une source asymétrique ?

Reliez la broche 3 (point froid) à la broche 1 (masse) au niveau du câble XLR. Cette connexion est standard pour une source asymétrique.

Puis-je utiliser un caisson Sub6 avec la Solo6 Be ?

Oui, le Sub6 peut être ajouté en configuration 2.1. Connectez les sorties Left Out / Right Out du Sub6 aux entrées des enceintes. Réglez le filtre passe-haut et la phase pour un couplage optimal.

Comment enregistrer la garantie ?

Rendez-vous sur www.focal.com/garantie et suivez les instructions. La garantie est de 2 ans en France à partir de la date d'achat.

MODE D'EMPLOI Solo6 Be 40th FOCAL

Le présent appareil est conforme aux CNR d'ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

SYSTEM

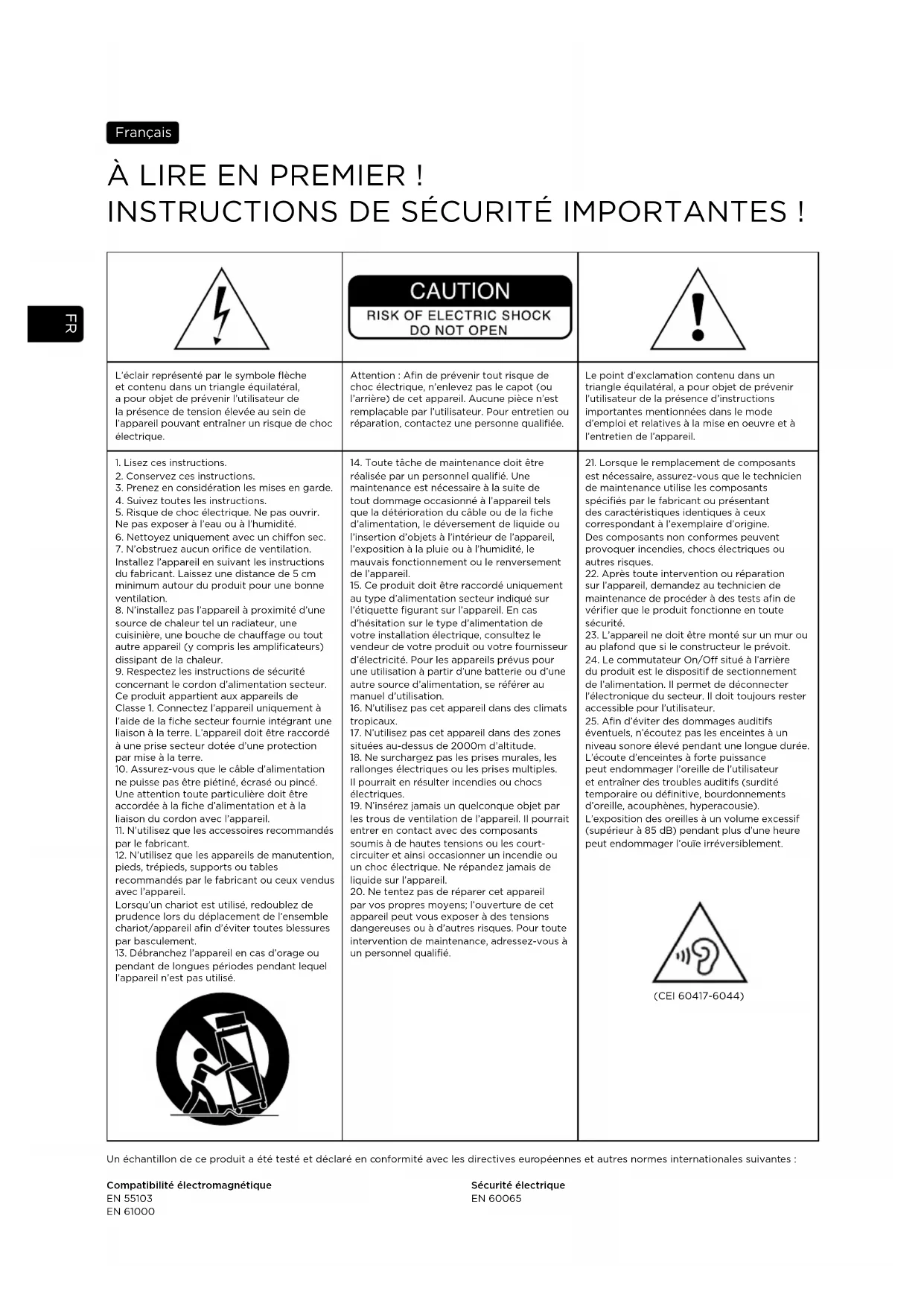

	CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN
L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique.	Attention : Afin de prévenir tout risque de choc électrique, n'enlevez pas le capot (ou l'arrière) de cet appareil. Aucune pièce n'est remplaçable par l'utilisateur. Pour entretien ou réparation, contactez une personne qualifiée.	Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en oeuvre et à l'entretien de l'appareil.
1. Lisez ces instructions.2. Conservez ces instructions.3. Prenez en considération les mises en garde.4. Suivez toutes les instructions.5. Risque de choc électrique. Ne pas ouvrir. Ne pas exposer à l'eau ou à l'humidité.6. Nettoyez uniquement avec un chiffon sec.7. N'obstruez aucun orifice de ventilation. Installez l'appareil en suivant les instructions du fabricant. Laissez une distance de 5 cm minimum autour du produit pour une bonne ventilation.8. N'installez pas l'appareil à proximité d'une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.9. Respectez les instructions de sécurité concernant le cordon d'alimentation secteur. Ce produit appartient aux appareils de Classe 1. Connectez l'appareil uniquement à l'aide de la fiche secteur fournie intégrant une liaison à la terre. L'appareil doit être raccordé à une prise secteur dotée d'une protection par mise à la terre.10. Assurez-vous que le câble d'alimentation ne puisse pas être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.11. N'utilisez que les accessoires recommandés par le fabricant.12. N'utilisez que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil.Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basculement.13. Débranchez l'appareil en cas d'orage ou pendant de longues périodes pendant lequel l'appareil n'est pas utilisé.[IMAGE]	14. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tels que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil.15. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqué sur l'étiquette figurant sur l'appareil. En cas d'hésitation sur le type d'alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation.16. N'utilisez pas cet appareil dans des climats tropicaux.17. N'utilisez pas cet appareil dans des zones situées au-dessus de 2000m d'altitude.18. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.19. N'insérez jamais un quelconque objet par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne répandez jamais de liquide sur l'appareil.20. Ne tentez pas de réparer cet appareil par vos propres moyens; l'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.	21. Lorsque le remplacement de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.22. Après toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.23. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.24. Le commutateur On/Off situé à l'arrière du produit est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.25. Afin d'éviter des dommages auditifs éventuels, n'écoutez pas les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à forte puissance peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition des oreilles à un volume excessif (supérieur à 85 dB) pendant plus d'une heure peut endommager l'ouie irréversiblement.[IMAGE](CEI 60417-6044)

Un échantillon de ce produit a été testé et déclaré en conformité avec les directives européennes et autres normes internationales suivantes :

PERFORMANCES

Réponse en fréquence	40 Hz - 40 kHz
Niveau SPL max	113 dB SPL (crête à 1m)

SECTION ELECTRONIQUE

Entrée	Type/ImpedanceConnecteurSensibilité	Symétrie électronique / 10 kOhmsXLRAjustable, +4 dBu ou -10 dBV
Etage d'amplification graveEtage d'amplification aigü		150 W rms, technologie BASH ^ 100 W rms, classe AB
Alimentation électrique	Tension secteur	230 V (fusible 1,6 A)115 V (fusible 3,15 A)Cordon secteur CEI amovible
Contrôles utilisateurs		Commutateur de niveau d'entréeNiveaux de grave et d'aigü (potentiomètres)Commutateur marche/arrêt, sélecteur de tension
Indicateur		DEL mise sous tension

TRANSDUCTEURS

Grave	Haut-parleur Focal 16,5 cm 6W4370B à cône "W"
Aigü	Tweeter Focal TB871 à dôme inversé en Béryllium pur avec grille de protection
Blindage magnétique	Intégré, par utilisation de ferrite de blindage ou construction magnétique

ENCEINTE

Construction	Panneaux 19 mm MDF avec renforts internes
Finition	Placage naturel rouge foncé sur les joues
Dimensions (HxLxP)	330 mm x 240 mm x 290 mm
Poids	11 kg

Toutes les caractéristiques sont susceptibles d'être modifiées

PERFORMANCES

Réponse en fréquence	40 Hz - 40 kHz
Niveau SPL max	115 dB SPL (crête à 1m)

SECTION ELECTRONIQUE

Entrée	Type/ImpedanceConnecteurSensibilité	Symétrie électronique / 10 kOhmsXLRAjustable, +4 dBu ou -10 dBV
Etage d'amplification grave		150 W rms, technologie BASH
Etage d'amplification grave/médium		150 W rms, technologie BASH
Etage d'amplification aigü		100 W rms, classe AB
Alimentation électrique Tension secteur		230 V (fusible 2 A)115 V (fusible 4 A)Cordon secteur CEI amovible
Contrôles utilisateurs		Commutateur de niveau d'entréeCommutateur enceinte gauche/droiteNiveaux de grave et d'aigü (potentiomètres)Commutateur marchez/arrêt, sélecteur de tension
Indicateur		DEL mise sous tension

TRANSDUCTEURS

Grave et grave/médium	2 haut-parleurs Focal 16,5 cm 6W4370B à cône "W"
Aigü	Tweeter Focal TB871 à dôme inversé en Béryllium pur avec grille de protection
Blindage magnétique	Intégré, par utilisation de ferrite de blindage ou construction magnétique

ENCEINTE

Construction	Panneaux 19 mm MDF avec renforts internes
Finition	Placage naturel rouge foncé sur les joues
Dimensions (HxLxP)	250 mm x 500 mm x 340 mm
Poids	14 kg

Toutes les caractéristiques sont susceptibles d'être modifiées

PERFORMANCES

Réponse en fréquence	30 Hz - 250 Hz
Niveau SPL maximum	116 dB SPL (pic à 1m)

SECTION ÉLECTRONIQUE

Entrées		Gauche, Droite, LFE
	Type/impédance	Symétrique électronique/10 kOhms
	Connecteurs	XLR femelle 3 points
	Sensibilité	Variable
Sorties (vers satellites)	Type/Impedance	Sommation mono Gauche + Droite
		Symétrique électronique/50 Ohms
	Connecteur	XLR mâle 3 points
Amplification	350 W rms, technologie BASH*
Traitement interne du signal et fonctions	Section subwoofer Sommation mono Gauche + Droite
Contrôles utilisateur	Réglage du niveau (sensibilité) du subwoofer
	Réglage de la fréquence de coupure
	du filtre passe-bas
	Ajustement de la phase
	Inverseur de polarité
	Mute
	Bypass 2.1 (contrôlé par une pédale externe)
	Sélection de la fréquence de coupure
	du filtre passe-haut
	Désactivation du filtre passe-haut
Témoins lumineux (LED)	Marche
	Mute
	Filtre passe-haut débrayé
Alimentation électrique	Tension secteur	230 V (fusible 1,6 A) ou 115 V (fusible 3,15 A)
	Connexion	Cordon secteur CEI amovible

TRANSDUCTEUR

Subwoofer

Focal 27 cm à longue excursion,membrane sandwich composite "W", réf. : 11W7670

ÉBÉNISTERIE

Construction	Panneau MDF 22 mm avec renforts internes
Finition	Panneaux latéraux en bois massif teinté rougePlacage plateaux noir
Dimensions (H x L x P)	380 mm x 344 mm x 440 mm
Poids	23 kg

Toutes les caractéristiques sont susceptibles d'être modifiées

Pour validation de la garantie Focal-JMlab,

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement.

Déballage

Une enceinte Solo6 Be ou Twin6 Be est livrée accompagnée des éléments suivants (outre le présent manuel) :

• Un cordon d'alimentation.
• Une carte de garantie.
• Un sachet plastique contenant une notice (Tweeter à dôme inversé en Béryllium), ainsi qu'une bande adhésive à apposer sur le tweeter en cas d'endommagement du dôme.

Un caisson de grave Sub6 est livré accompagné des éléments suivants (outre le présent manuel) :

- Un cordon d'alimentation.

- Une carte de garantie.

- Une grille protectrice pour le subwoofer à membrane "W" (notre conseil est de l'enlever pour l'écoute dès qu'il le sera possible).

Vérifiez qu'aucun de ces éléments ne manque, et enlevez tous les accessoires du carton.

Afin de ne pas endommager vos produits lors de leur déballage, veuillez respecter les étapes suivantes : ouvrez complètement les volets du carton. Repliez les côtés. Ôtez la protection supérieure. Soulevez l'enceinte ou le caisson précautionneusement. Vérifiez que l'emballage ne présente aucun signe de détérioration. Si toutefois il était endommagé, prévenez le transporteur et le fournisseur. Il est important que l'emballage soit gardé en bon état pour d'éventuelles utilisations futures.

Béryllium

Solo6 Be et Twin6 Be utilisent un tweeter à dôme inversé en Béryllium pur, capable d'étendre la bande passante à plus de 40 kHz. Sous sa forme solide, ce matériau est inoffensif. Toutefois, par sa nature, certaines précautions doivent être appliquées pour ne pas s'exposer à des risques inutiles :

- Le dôme en Béryllium ne doit jamais être mis au contact d'une matière abrasive.

- Si le dôme en Béryllium est endommagé sous quelle que forme que ce soit, il est nécessaire de le recouvrir dès que possible sur toute sa surface par la bande adhésive de protection fournie. Vous la trouverez dans le sachet plastique contenant la notice dédiée au tweeter à dôme inversé en Béryllium pur. Prendre contact avec le revendeur afin de démonter et de remplacer le tweeter auprès d'un service compétent chez le distributeur.

- Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récupérées avec soin au moyen d'un ruban adhésif, puis être placées dans un sac plastique hermétiquement clos, à retourner au revendeur en même temps que l'enceinte.

Pour de plus amples informations, veuillez vous référer au manuel de précautions d'emploi présent dans l'emballage.

Vous pouvez également poser vos questions directement à l'adresse suivante :

Garantie

En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

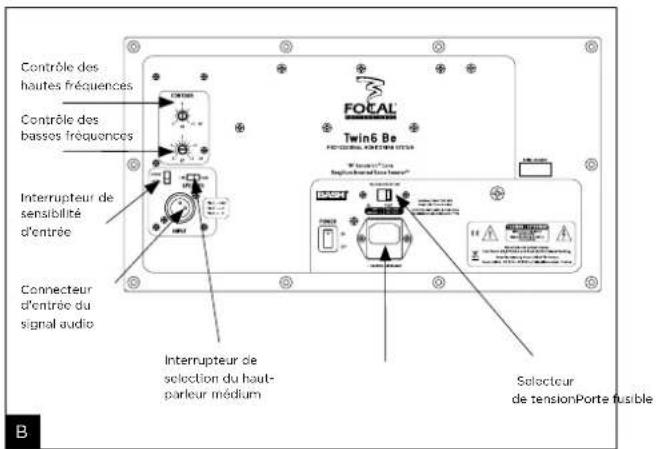

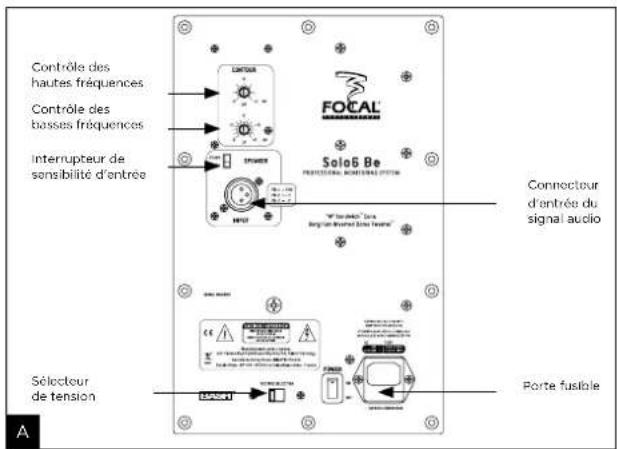

Contrôle des hautes fréquences Contrôle des basses fréquences interrupteur de sensibilité d'entrée FOCAL Solo6 Be PROFESSIONAL MONITORIAL SYSTEM Connecteur d'entrées du signal audio Sélecteur de tension Porte fusible

Position A Gauge / Droite Position B Gauge / Droite Position C Gauge Position C Droite

Left Right SPEAKER Midrange Haut-parleur choisi pour reproduire les médiums avec le switch sur "enceinte gauche" (left speaker) Left Right SPEAKER Midrange Haut-parleur choisi pour reproduire les médiums avec le switch sur "enceinte droite" (right speaker)

Contrôle des hautes fréquences Contrôle des basses fréquences Interrupteur de sensibilité d'entrée Connecteur d'entrée du signal audio Interrupteur de selection du haut-parleur médium FOTAL Twin6 Be Selecteur de tensionPorte fusible

Choix conseillé pour le positionnement du haut-parleur médium. Haut-parleur médium positionné à l'intérieur. Left Right SPEAKER Left Right SPEAKER Gauche Droite

Commutateur du filtre passe-haut Interrupteur marché/arrêt du filtre passe-haut Contrôle de la phase Contrôle du niveau sonore Contrôle du filtre passe-bas Hi PASS 100 Hz 50° 150 Hz -24 dB Max 0° 180 deg LO PASS LEVEL -2 dB PHASE 30 POLARITY Inverted Normal Power Connecteur Jack 6.35 pour télécommande du 2.1 Bypass 2.1 BYPASS Right Left IN OUT IN OUT LFE IN Pin 1 = GND Pin 2 = + V Pin 3 = - V Connecteur d'entrée LFE (pour une utilisation en configuration multicanal ; 5.1, 5.2...) Connecteurs d'entrées audio (pour système stéréo/2.1 un- quemont) Connecteurs de sorties audio vers enceintes satellites (pour système stéréo/2.1 uniquement) Sub6 Professional Monitoring System Warning: SHOCK HAZARD, DO NOT OPEN. ATTENTION : RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR. Serial Number FOCAL Professional Division Manufactured by Focal-JMlab® in France BP 374 - 42353 La Talaudière cedex - www.focal-fr.com Manufactured under License. U.S. Patent #5,075,634 and #9,510,753. Patent Pending. POWER ~50-60 Hz 350 VA Max. Voltage Selection Fuse: T1.6 AL for 230V T3.15 AL for 115V Selecteur de tension

SOLO6 be

Solo6 Be est une enceinte professionnelle de contrôle de proximité 2 voies active (2 amplificateurs internes), constituée d'un haut-parleur grave/médium Focal de 6,5 pouces (16,5 cm) à membrane sandwich composite "W", chargé par un évent laminaire de grande section et d'un tweeter Focal à dôme inversé en Béryllium pur (fig. A).

TWIN6 be

Twin6 Be est une enceinte professionnelle de contrôle de proximité ou semi-proximité 3 voies active (3 amplificateurs internes), constituée de deux haut-parleurs Focal de 6,5 pouces (16,5 cm) à membrane sandwich composite "W" chargés par un double évent laminaire de grande section et d'un tweeter Focal à dôme inversé en Béryllium pur. Les deux haut-parleurs de 6,5 pouces reproduisent le grave mais seul l'un d'entre eux (dont on peut choisir le positionnement) reproduit les fréquences "médium" (fig. B).

SUB6

Sub6 est un caisson de grave actif (1 amplificateur interne) pour système de contrôle professionnel. Le transducteur utilisé est un subwoofer 27 cm Focal à membrane sandwich composite "W" chargé par un évent laminaire de grande section (fig. G).

Sub6 peut être utilisé :

- en complément de grave ou d'infra-grave pour des installations stéréo + subwoofer (2.1 ou 2.2), A cet effet la connectique du panneau arrière du Sub6 permet le branchement d'une source stéréo traditionnelle (Left In et Right In), mais aussi la récupération d'un signal (Left Out et Right Out) traité via le filtre "passe-haut" inclus dans Sub6, destiné à alimenter des enceintes associées dites "satellites".

- en canal LFE (Low Frequency Effect) pour une utilisation en système multicanal (5.1, 5.2, 6.1...) via une entrée spécifique LFE située sur le panneau arrière du Sub 6.

Alimentation secteur

Après avoir déballé vos produits, vérifiez en premier lieu que la tension d'utilisation sélectionnée est correcte, en fonction de la tension d'alimentation choisie grâce au sélecteur. Vérifiez (et si besoin remplacez) également le fusible, dont l'ampérage est dépendant de la tension de service (voir caractéristiques du fusible dans le tableau des spécifications).

Vos produits doivent être impérativement reliés à la terre en utilisant le cordon d'alimentation fourni à cet effet.

Connexions d'entrées audio

L'entrée du signal audio s'effectue par l'intermédiaire d'une prise XLR femelle. Cette embase permet la connexion d'une source de signal symétrique et utilise un schéma de câblage standard :

Lorsque la source du signal d'entrée est asymétrique, il est usuel de relier le "point froid" (Pin 3) à la masse (Pin 1).

Cette connexion est généralement réalisée au niveau des câbles.

Utilisation du SUB6 en configuration stéréo + subwoofer (2.1 ou 2.2)

Left IN : cette entrée est dédiée à recevoir la sortie gauche de votre source (console de mixage, ou autre...).

Right IN : cette entrée est dédiée à recevoir la sortie droite de votre source (console de mixage, ou autre...).

Left OUT : cette sortie est dévolue à l'alimentation de l'enceinte gauch

Right OUT : cette sortie est dévolue à l'alimentation de l'enceinte droit

Utilisation du SUB6

LFE : cette entrée est dédiée à l'alimentation de votre Sub6 pour une application multicanal (5.1, 5.2, 6.1, 6.2, 7.1, 7.2...). L'entrée LFE est uniquement consacrée aux basses fréquences.

Positionnement

Solo6 Be et Twin6 Be ont été conçues pour être des enceintes de contrôle de proximité et donc être positionnées à une distance de l'ordre de 1 à 3 mètres de l'auditeur, orientées vers lui. Elles peuvent parfaitement être posées sur le dessus d'une console de mixage ou encore être mises sur des pieds adaptés; sachant que dans tous les cas de figure il est vivement recommandé que la hauteur du tweeter par rapport au sol soit assez proche de celle des oreilles de l'auditeur. En cas de besoin on peut parfaitement imaginer inverser la disposition normale des enceintes et positionner le tweeter en bas de façon à se rapprocher de cette règle (fig. C, D).

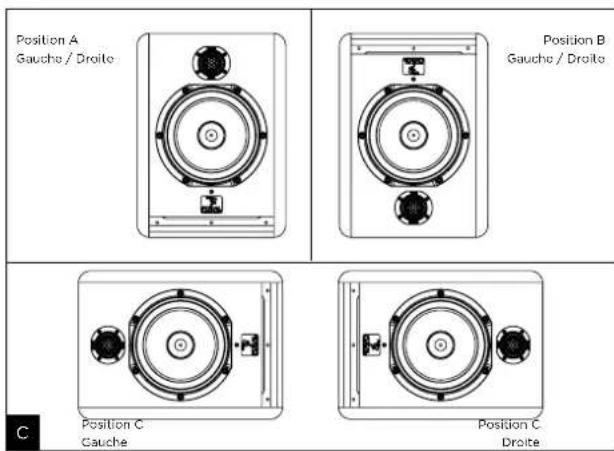

Les Solo6 Be pourront être positionnées indifféremment verticalement ou horizontalement (fig. C) en fonction de l'environnement, de préférence orientées vers l'auditeur.

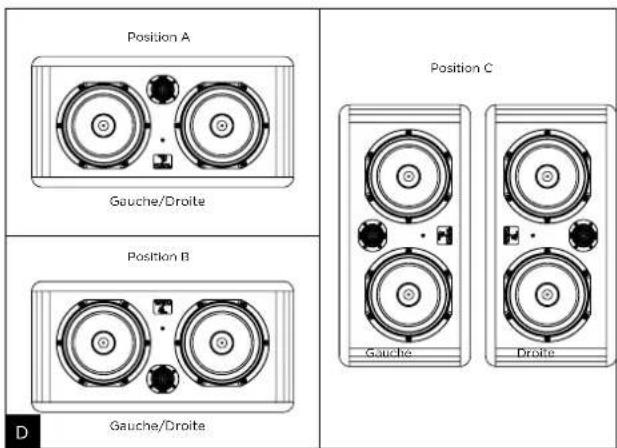

De par leur conception, les Twin6 Be sont plutôt prédisposées à une écoute horizontale bien qu'on puisse également dans certains cas particuliers les disposer verticalement. Comme vu dans la présentation du panneau arrière, la Twin6 possède un "interrupteur" permettant de choisir l'emplacement du haut-parleur prévu pour reproduire les fréquences médium (Voir Utilisation - Contrôles - Interrupteur Speaker Left/Right) - (fig. E). En conséquence, on choisira donc toujours une configuration "symétrique" ou "miroir" par rapport à l'auditeur. En règle générale on choisira de positionner le haut-parleur "medium" à l'intérieur pour une meilleure image (fig. F). Dans tous les cas la qualité de l'écoute primera.

Le positionnement optimal du Sub6 varie en fonction de la surface, de la forme et de l'acoustique de la pièce d'écoute. Nous vous conseillons donc d'essayer plusieurs emplacements possibles afin de sélectionner celui offrant la meilleure qualité d'écoute. Il n'est pas rare d'obtenir un résultat optimal en plaçant le Sub6 dans un angle.

Rodage

Les transducteurs utilisés dans Solo6 Be, Twin6 Be et Sub6 sont des éléments mécaniques complexes qui exigent une période de rodage pour fonctionner au mieux de leurs possibilités et s'adapter ainsi aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Afin d'accélérer le processus, nous vous conseillons de faire fonctionner les différents produits une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en basses fréquences. Une fois les caractéristiques des transducteurs stabilisées, vous pourrez profiter pleinement des performances de vos produits Focal.

Contrôles spécifiques à SOLO6 Be et TWIN6 Be

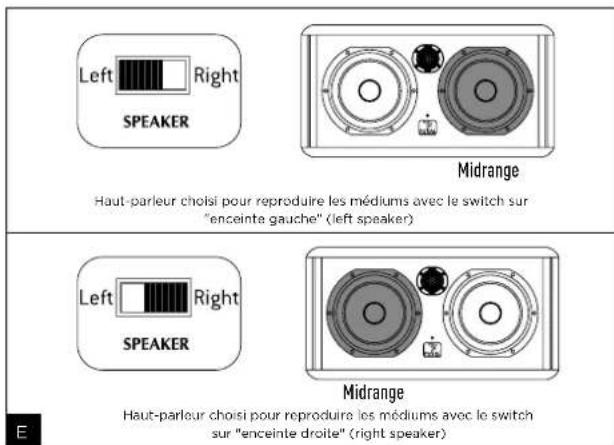

Interrupteur Speaker (Left / Right) - Uniquement sur Twin6 Be

Cet interrupteur donne la possibilité à l'utilisateur de choisir lequel des 2 haut-parleurs de 6,5 pouces reproduira le medium.

Par convention, le fait de choisir la position Speaker "Right/Droit" aura pour effet de sélectionner le haut-parleur de gauche (lorsqu'on fait face à l'enceinte) comme celui destiné à reproduire le medium. Inversément, le haut-parleur droit (lorsqu'on fait face à l'enceinte) sera celui choisi lorsqu'on mettra le sélecteur sur Speaker "Left / Gauche". On comprend aisément l'intérêt d'un tel contrôle pour obtenir la meilleure image possible grâce à la symétrisation des deux enceintes et ceci quelle que soit la disposition envisagée (fig. E, F).

Interrupteur de sensibilité d'entrée (input)

La sensibilité d'entrée peut être ajustée en utilisant cet interrupteur à deux positions. La position + 4 dBu convient à un équipement audio professionnel standard, alors que la position -10 dBV peut être utilisée pour les autres types de sources fournissant un niveau moins élevé.

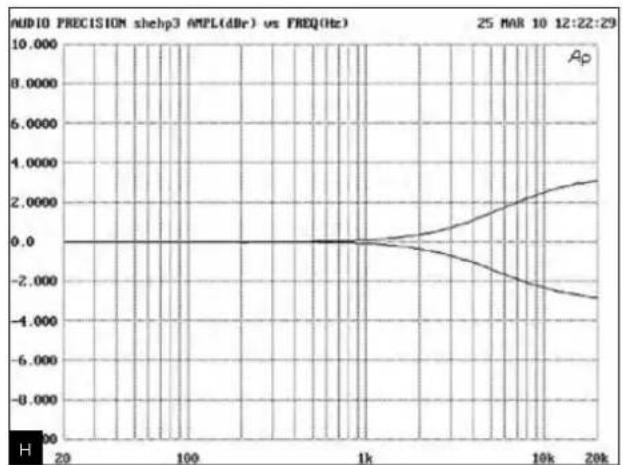

Contour "HF

Ce contrôle permet d'ajuster le niveau des fréquences hautes au-delà de 5 kHz à ± 3 dB (fig. H).

Contour "LF

Ce contrôle permet d'ajuster le niveau des fréquences graves en deçà de 150 Hz à ± 6 dB (fig. I). Ce réglage sera très utile en fonction du positionnement des enceintes sur une console, près d'un mur, dans un coin ; on aura tendance à diminuer plus ou moins ces fréquences.

Indicateur

Un témoin "marche/arrêt" sous forme de "LED" se situe sur la façade avant de l'enceinte à proximité du Logo "Focal".

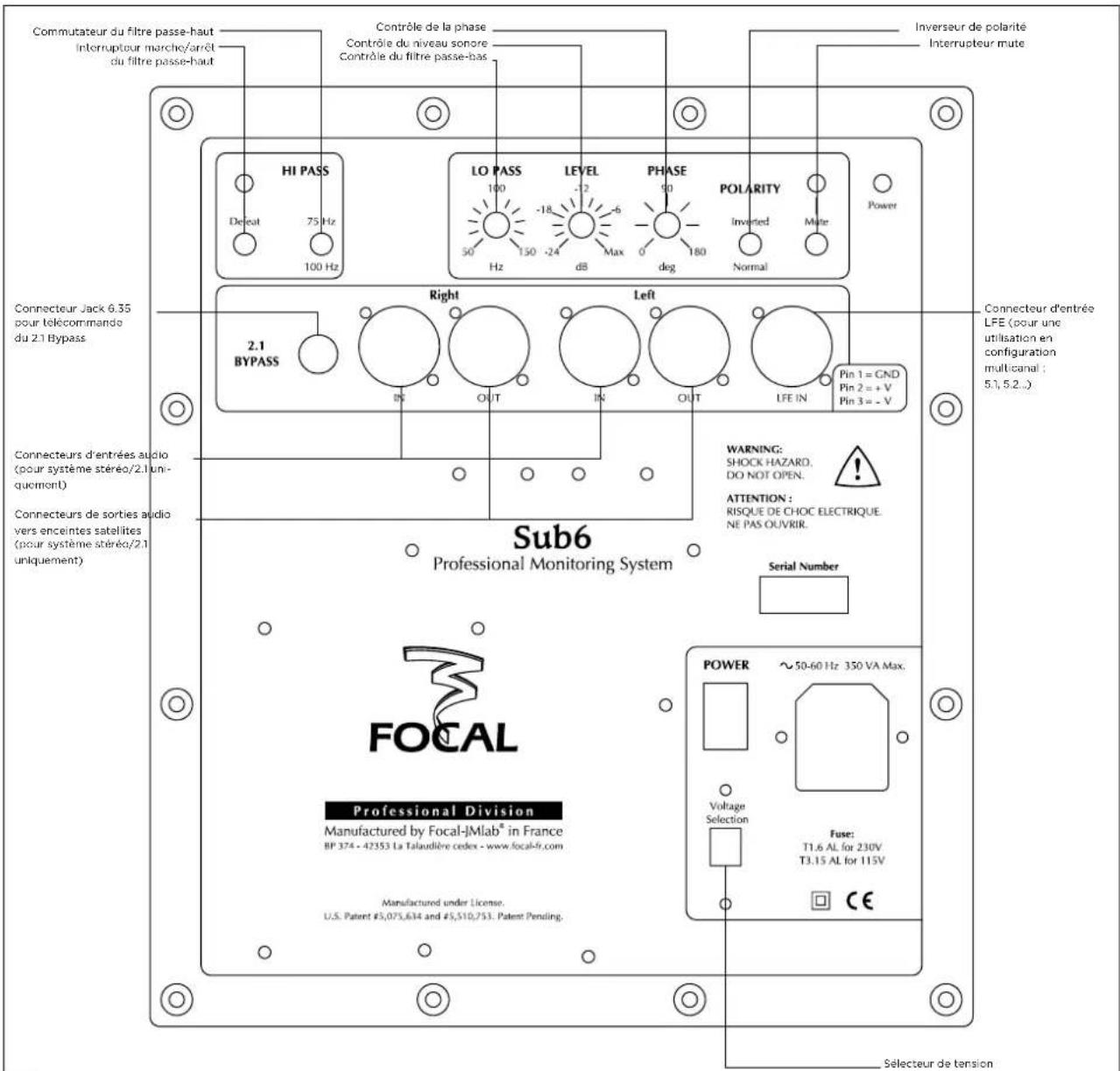

Contrôles spécifiques au SUB6 (fig. g)

Le réglage de niveau du Sub6 permet de déterminer le volume sonore du caisson de grave en fonction de celui des enceintes d'écoute de contrôle. Ce réglage offre en outre la possibilité d'optimiser le choix de l'emplacement du caisson en tenant compte des conséquences acoustiques inhérentes au positionnement du Sub6 (dans un angle : + 6 dB, donc nécessité d'atténuer le niveau pour une parfaite linéarité de la courbe de réponse en fréquence de l'ensemble du système).

Mute

Le commutateur Mute permet d'activer ou non le Sub6 sans avoir à recourir à l'extinction de la partie électronique. Le filtre passe-haut des enceintes d'écoute de contrôle reste quant à lui actif.

Cette zone est dédiée au contrôle du filtre "passe-haut" des enceintes associées au Sub6 lors d'une utilisation 2.1. Le commutateur "Defeat" permet d'activer ou non le filtre passe-haut. Le commutateur 75 Hz / 100 Hz permet de sélectionner une fréquence de coupure, de façon à optimiser le couplage de ces dernières avec le caisson de grave Sub6.

Ce potentiomètre rotatif permet de régler la fréquence de coupure "passe-bas" du caisson de grave afin de déterminer la fréquence la plus haute que le Sub6 aura à retranscrire. Ce réglage a pour but d'optimiser la fréquence de coupure du Sub6. Le but étant bien entendu d'obtenir une courbe de réponse en fréquence de l'ensemble du système (subwoofer + enceintes) la plus linéaire possible.

Ce commutateur de polarité inverse la phase du Sub6 de 180°.

Phase

Ce potentiomètre de "réglage fin" de la phase, associé au commutateur de polarité (vu ci-dessus) permettra d’éventuellement compenser le positionnement du Sub6 par rapport à celui des autres enceintes. En fonction de l’éloignement du caisson de grave, de sa position centrale ou non, ce réglage permettra de recevoir de façon synchrone les informations sonores émanant du Sub6 et des enceintes qui lui sont associées.

2.1 Bypass

Cette entrée permet le branchement d'une pédale de contrôle à 2 positions (non fournie) qu'on reliera à l'aide d'un jack 6,35.

L'activation du BYPASS provoquera:

- l'activation du "mute" du subwoofer

- la désactivation du filtre passe-haut dédié aux enceintes "satellites" associées. Les enceintes fonctionneront alors sur l'ensemble de leur bande passante.

Cette manipulation autorisera la comparaison instantanée par commutation rapide, entre un système dit "2.1" (Sub6, associé à 2 enceintes) et un système stéréo traditionnel. Cette possibilité sera particulièrement intéressante lors de l'optimisation du réglage du filtrage (phase, fréquence de coupure, volume) entre le Sub6 et les enceintes qui lui seront associées.

Indicateur "power

Témoin "marche / arrêt" sous forme "LED".

Élimination correcte de ce produit.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité.
