ESS280RV - Ponceuse RYOBI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ESS280RV RYOBI au format PDF.
| Type de produit | Ponceuse excentrique |
| Marque | RYOBI |
| Modèle | ESS280RV |
| Puissance | 280 W |
| Tension | 230-240 V ~ 50 Hz |
| Vitesse à vide | 7000-12000 min⁻¹ |
| Diamètre orbital | 2.0 mm |
| Poids | 1.7 kg |
| Variateur de vitesse | Électronique, réglable |
| Fixation du papier abrasif | Velcro (auto-agrippant) et serre-papier standard |
| Système d'aspiration | Boîtier collecteur de poussières intégré |
| Patin | Ponçage bord à bord sur trois côtés |
| Poignée | Surmoulée, ergonomique |
| Interrupteur | Marche/arrêt à glissière |
| Témoin de mise sous tension | Oui, s'allume lorsque branché |
| Applications | Bois, métal, porcelaine, retrait de rouille |
| Niveau sonore (Lp) | 93.1 dB(A) (K=3 dB) |
| Niveau de vibration (ah) | 8.7 m/s² (K=1.5 m/s²) |
| Double isolation | Oui |
| Garantie | 24 mois contre vices de fabrication |
| Entretien | Nettoyer régulièrement le collecteur et les patins |
| Accessoires inclus | Sac à poussière, feuilles abrasives (grain 80, 120, 150) |
FOIRE AUX QUESTIONS - ESS280RV RYOBI
Questions des utilisateurs sur ESS280RV RYOBI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ponceuse au format PDF gratuitement ! Retrouvez votre notice ESS280RV - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ESS280RV de la marque RYOBI.

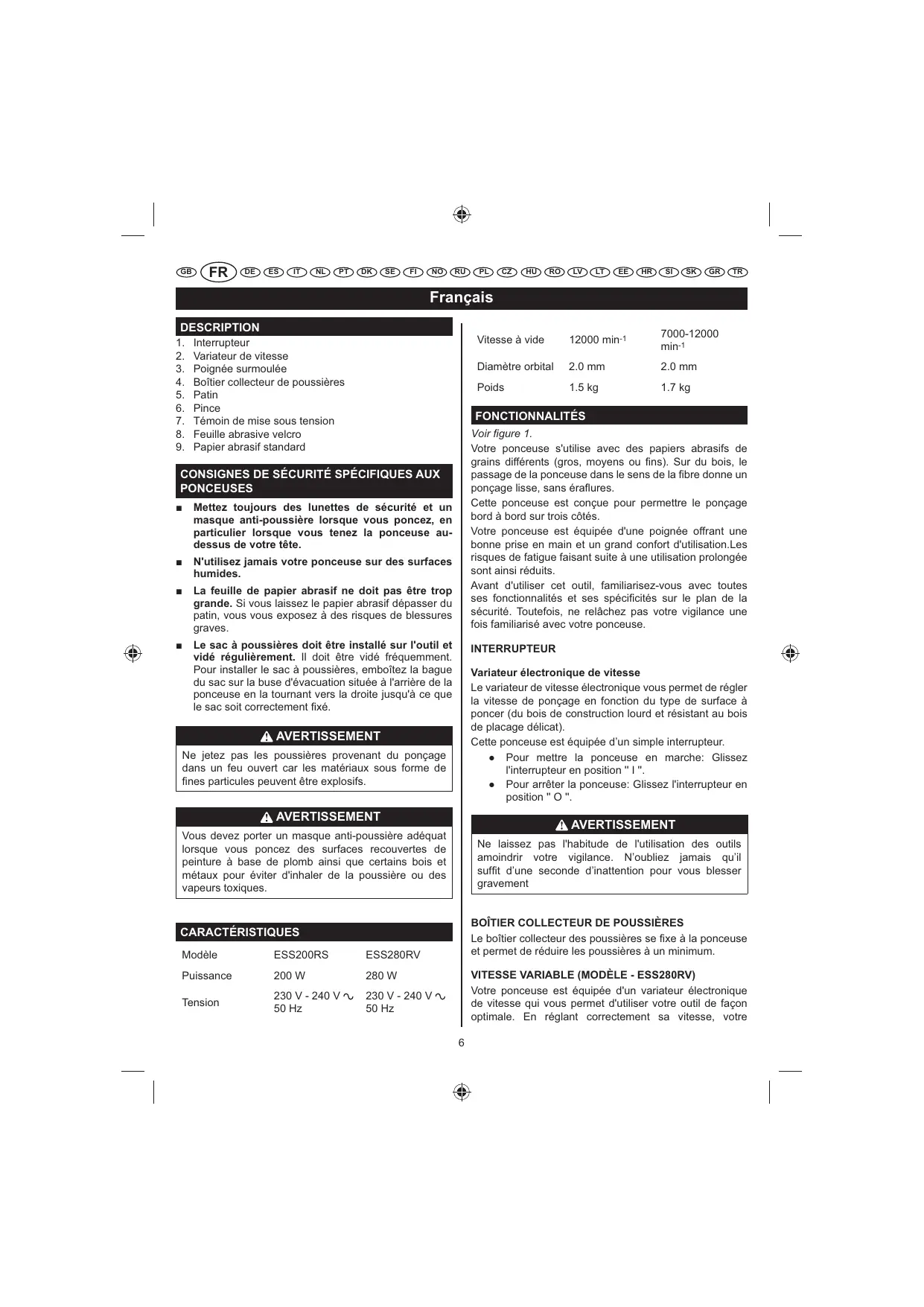

MODE D'EMPLOI ESS280RV RYOBI
- Interrupteur
- Variateur de vitesse
- Poignée surmoulée
- Boîtier collecteur de poussières
- Patin
- Vince
- Témoin de mise sous tension
- Feuille abrasive velcro
- Papier abrasif standard
Consignes de securite specifiques aux ponceuses
- Mettez toujours des lunettes de sécurité et un masque anti-poussière lorsque vous poncez, en particulier lorsque vous tenez la ponceuse au-dessus de votre tête. N'utilisez jamais votre ponceuse sur des surfaces humides. La feuille de papier abrasif ne doit pas être trop grande. Si vous laissez le papier abrasif dépasser du patin, vous vous exposez à des risques de blessures graves. Le sac à poussières doit être installé sur l'outil et vide régulièrement. Il doit être vide fréquemment. Pour installer le sac à poussières, emboitez la bague du sac sur la buse d'évacuation située à l'arrière de la ponceuse en la tournant vers la droite jusqu'à ce que le sac soit correctement fixé.
Avertissement
Ne jetez pas les poussières provenant du ponçage dans un feu ouvert car les matériaux sous forme de fines particules peuvent être explosifs.
Avertissement
Vous devez porter un masque anti-poussière adéquat lorsque vous poncerez des surfaces recouvertes de peinture à base de plomb, d’incertains sols et métaux pour éviter d’inhaler de la poussière ou des vapeurs toxiques.
Modèle
ESS200RS
ESS280RV
Puisance
200W
280 W
Tension
230V-240V
230V-240V
50 Hz
50 Hz
Vitesse à vide
12000 min-1
7000-12000
min-1
Diamètre orbital
2.0 mm
2.0 mm
Poids
1.5 kg
1.7 kg
Fonctionnalités
Voir figure 1.
Votre ponceuse s'utilise avec des papiers abrasifs de grains différents (gros, moyens ou fins). Sur du bois, le passage de la ponceuse dans le sens de la fibre donne un ponçage lisse, sans éraflures.
Cette ponceuse est donc pour permettre le ponçage bord à bord sur trois côtes.
Votre ponceuse est équipée d'une poignée offrant une bonne prise en main et un grand confort d'utilisation. Les risques de fatigue faisant suite à une utilisation prolongée sont ainsi réduits.
Avant d'utiliser cet outil, familiarisez-vous avec toutes ses fonctionnalités et ses spécificités sur le plan de la sécurité. Toutefois, ne relâchez pas votre vigilance une fois familiarisé avec votre ponceuse.
Variateur électronique de vitesse
Le variateur de vitesse électronique vous permet de régler la vitesse de ponçage en fonction du type de surface à poncer (du bois de construction lourd et résistant au bois de placage spécifique).
Cette ponceuse est équipée d'un simple interrupteur.
Pour permettre la ponceuse en marche : Glissez l'interrupteur en position "I". - Pour arrêter la ponceuse : Glissez l'interrupteur en position "O".
Ne laissez pas l'habitude de l'utilisation des outils amoindrir votre vigilance. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement.
Boitier collecteur de poussières
Le boîtier collecteur des poussières se fixe à la ponceuse et permet de réduire les poussières à un minimum.
Vitesse variable (MODELE - ESS280RV)
Votre ponceuse est équipée d'un variateur électronique de vitesse qui vous permet d'utiliser de façon optimale. En réglant correctement sa vitesse, votre
outil peut être réglé pour des opérations de ponçage spécifiques.
L'électronique intégrée à votre outil permet d'ajuster la vitesse du moteur aux conditions du travail à effectuer. Le système électronique du variateur évalue la charge exercée sur le moteur puis augmente ou réduit la puissance du moteur afin que la vitesse reste constante. La vitesse peut être ajustée en fonction de la nature du travail à effectuer ou du type de surface à poncer.
Pour des surfaces rugueuses ou pour un travail rapide de dégrossissement, tournez le variateur vers la droite pour augmenter la vitesse.
Montage
Votre ponceuse ne doit jamais être branchée à une prise lorsque vous montez des pièces, effectuez des réglages, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves.
Choix du PAPIER abrasif
Le choix de la taille, du grain et du type de papier abrasif est extrêmement important si l'on veut obtenir un ponçage de qualité. Pour un dégrossissage, nous vous recommandons d'utiliser des abrasifs synthétiques tels que l'alumine ou le carbure de silicium. Les abrasifs naturels tels que le silex ou le grenat sont en effet trop durs pour être utilisés de façon économique pour un ponçage de dégrossissage.
De manière générale, un gros grain permet de retirer le plus gros du matériel, tandis qu'un grain fin permet d'obtenir un ponçage de finition. L'état de la surface à poncer permet de déterminer la taille du grain à utiliser. Si la surface est rugueuse, commencez le ponçage avec un papier à gros grain jusqu'à ce que la surface soit uniforme. Vous pouvez ensuite utiliser un papier à grain moyen pour éliminer les éraflures laissées par le papier à gros grain, et enfin un papier à grain fin pour polir la surface. Poncez avec chaque taille de grain jusqu'à ce que la surface soit uniforme.
N'utilise PAS la ponceuse sans papier abrasif pour ne pas endommager le patin.
Recommandations quant au choix des Tampons/Feuilles
Papier abrasif grain 80
Ponçage grossier
Papier abrasif grain Ø 120
Ponçage léger
Papier abrasif grain 0 150
Ponçage léger
Fixation du boitier collecteur de poussières
Voir figure 2.
Le boîtier collecteur des poussières procure un système d'aspiration des poussières à la ponceuse. Au cours du ponçage, la poussière est aspirée à travers les trous du disque abrasif et collectée par le boîtier collecteur des poussières.
- Débranche la ponceuse.
- A l'aide d'un léger mouvement de torsion, faites glisser fermement le boîtier collecteur des poussières sur le conduit d'évacuation de la ponceuse.
Restez vigilant lorsque vous utilisez cette ponceuse. Une action imprudente, ne serait-ce que pendant une fraction de seconde, peut entraîner de graves blessures.
Applications
Vous pouvez utiliser votre ponceuse pour les applications mentionnées ci-après:
- Ponçage du bois.
- Retrait de la rouille et ponçage de l'acier.
- Polissage et ponçage de porcelaine et de métaux.
Attention
Veiliez à maintenir le cordon d'alimentation éloigné de la trajectoire du patin et à le positionner de telle sorte qu'il ne se prenne pas dans des pièces de bois, des outils ou tout autre objet pendant le ponçage.
Portez toujours des lunettes de sécurité ou des lunettes de protection munies d’écrans latéraux lorsque vous utilisez des outils. Le non-respect de cette consigne peut entraîner la projection de corps étrangers, de poussière ou de copeaux dans vos yeux et provoquer des lésions oculaires graves.
Mise en PLACE du PAPIER abrasif
Vérifiez l'état du papier abrasif avant de le mettre en place. N'utilisez PAS de papier abrasif defectueux ou déchiré.
Feuille abrasive velcro
Voir figure 5.
- Débranche la ponceuse.
- Alignez les trous du papier ou patin abrasif avec les trous du patin de la ponceuse, puis collez avec précaution le côté velcro du papier au patin, le plus fermement possible.
NOTE: Nous vous recommandons de maintenir les papiers et patins abrasifs propres afin qu'ils adhèrent moins au patin de la ponceuse. Nettoyez-les régulièrement à l'aide d'une petite brosse.
Avertissement
Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.
Papier abrasif standard
Voir figure 6.
- Débranche la ponceuse.
- Desserrez l'attache pour papier de verre. Retirez la feuille abrasive usagée, le cas échéant.
- Insérez la nouvelle feuille abrasive sous l'attache pour papier de verre.
- Accrochez la feuille abrasive.
Mise en MARCHE / ARRET de la ponceuse
Voir figure 1.
Pour permettre la ponceuse en marche : Glissez l'interrupteur en position "I". Pour arrêter la ponceuse : Glissez l'interrupteur en position "O".
Utilisation
Voir figure 3.
- Fixez la pièce à usiner de façon à ce qu'elle ne puisse pas glisser sous la ponceuse.
Avertissement
Si vous ne fixez pas la perce à usiner, celle-ci peut être projetée vers l'utilisateur et provoquer des blessures graves.
Veillez à maintenir votre visage éloigné de la ponceuse et de la zone de ponçage. Protégez vos cheveux afin que ceux-ci ne se prennent pas dans la ponceuse, ce qui pourrait occasionner des blessures graves.
- Placez la ponceuse sur la surface de travail de sorte que toute la surface du patin soit en contact avec la pièce à usiner.
Attention
Prenez garde de ne pas obstruer les fentes de ventilation avec vos mains car cela entrainerait une surchauffe du moteur.
- Mettez votre ponceuse en marche et déplacez-la lentement sur la pièce à usiner.
NOTE: Tenez votre ponceuse devant vous et à bonne distance pour bien voir la pièce à usiner. Mettez votre ponceuse en marche et attendez que le moteur atteigne sa vitesse maximale. Dirigez ensuite lentement le patin de la ponceuse vers la pièce à usiner. Une fois le patin en contact avec la pièce à usiner, déplacez la ponceuse sur la surface en dérivant de petits cercles.
Ne forcez surtout pas la ponceuse. Le poids de la ponceuse exerce une pression suffisante sur la pièce à usiner. Ce sont la ponceuse et le papier abrasif qui doivent faire tout le "travail". En exerçant une pression supplémentaire sur la ponceuse, vous risquez de ralentir le moteur, d'user plus rapidement le papier abrasif et de réduire considérablement la vitesse de ponçage. De plus, une pression excessive peut surcharger le moteur et entraîner une surchauffe pouvant endommager le moteur et nuire au bon fonctionnement de l'outil. Attention, la chaleur due au frottement peut ramollir le vernis ou la résine recouvrant le bois.
Veillez à ne pas poncer trop longtemps une même partie de la pièce à usiner car l'action abrasive de la ponceuse peut userapidement le matériel et rendre la surface irrégulière.
Des périodes prolongées de ponçage peuvent entraîner une surchauffe du moteur. Si cela se produit, arrêtez la ponceuse et attendez que le disque abrasif se soit complètement arrêté, puis retirez-le du matériel. Retirez votre main de devant les fentes de ventilation, retirez le papier abrasif, puis remettez la ponceuse en marche et faites-la tourner à vide pour refroidir le moteur.
VIDAGE DU BOITIER COLLECTEUR DES POUSSIÈRES
Voir figure 4.
Pour plus d'efficacité, videz le sac à poussière dès qu'il est
à moitié plein. Videz et nettoyez toujours soigneusement le boîtier collecteur de poussières après avoir terminé une opération de ponçage et avant de ranger la ponceuse.
L'accumulation de particules suite au ponçage de surfaces enduites de produits hautement inflammables tels que le polyurethane, l'huile de lin, etc. peut conduire à l'inflammation du sac à poussière ou d'autres parties de la ponceuse et déclencher ainsi un incendie. Pour réduire le risque d'incendie, videz fréquemment votre boîtier collecteur des poussières (toutes les 10-15 minutes) lorsque vous poncez et ne laissez ou ne rangez jamais une ponceuse avant d'en avoir complètement vidé le boîtier collecteur des poussières. Lisez attentivement les recommandations des fabricants de revêtements.
- Débranche la ponceuse.
Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.
- Retirez le boîtier collecteur des poussières de la ponceuse.
- Secouez le sac à poussière pour le vider.
- Réinstallez le boîtier collecteur des poussières sur la ponceuse.
NOTE: Pour un nettoyage plus en profondeur du boîtier collecteur des poussières, retirez la boîte du cadre et secouez-la pour évacuer la poussière. Remettez le boîtier collecteur des poussières en place sur le cadre puis l'ensemble sur la ponceuse.
Voir figure 7.
Le mouvement excentrique est idéal pour les actions de ponçage rapides (élimination des derniers revêtements, polissage des bois bruts, aplanissement de surfaces à une épaisseur donnée) et les travaux de finition (préparation d'une surface avant peinture). Le papier abrasif effectue des petits cercles à grande vitesse, octroyant ainsi une grande mobilité à la ponceuse.
Cet outil est équipé d'un témoin d'alimentation qui s'allume lorsque l'outil est branché sur le secteur. Ceci attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche si vous en enonceze l'interruuteur.
Entretien
Votre ponceuse ne doit jamais être branchée à une prise lorsque vous montez des pièces, effectuez des réglages, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves.
N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L'utilisation de toute autre pièce détachée représente un danger et peut endommager l'appareil.
Consignes d'ordre général
Evitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.
Ne laisses jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les parties en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.
Les outils électriques utilisés sur des équipements en fibre de verre, des plaques de plâtre, des panneaux de revêtement ont tendance à s'user plus rapidement et à présenter des défaillances prématurées. Les copeaux et la sciure provenant de ces matériaux sont en effet très abrasifs pour les pièces des outils électriques comme les engrenages, les brosses, les interrupteurs, etc. Par conséquent, l'utilisation prolongée d'un outil sur de la fibre de verre, des panneaux de revêtement, de l'enduit de rebouchage ou du plâtre est fortement déconseillée. Toutefois, si vous devez poncer ces matériaux, il est extrêmement important de nettoyer votre ponceuse à l'aide d'air comprimé.
Avertissement
Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génère des poussières, portez également un masque anti-poussières.
Lubrification
Tous les roulements de cette machine sont suffisamment lubrifiés avec de l'huile de haute qualité pour toute la durée de vie de la machine sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.
Nettoyage des PATINS abrasifs
Pour une durée de vie prolongée et une efficacité optimale des patins abrasifs, nettoyez-les régulièrement. Vous pouvez retirer toutes les particules étrangères en rincant simplement le patin à l'eau tiède. Une fois le patin nettoyé, essorez-le doucement pour retirer l'excédent d'eau et laissez-le sécher. Rangez toujours les patins abrasifs à plat dans un endroit sec et frais.
Nettoyage des papiers abrasifs
Les papiers abrasifs fournis avec votre ponceuse sont réutilisables. Il est donc important de les nettoyer régulièrement afin d'éliminer la poussière et les particules qui s'accumulent sur la surface au cours des différentes opérations de ponçage.
Pour nettoyer les papiers abrasifs, frottez-les à l'aide d'un bloc compact de caoutchouc. Vous pouvez par exemple utiliser une semelle de chaussure propre.
Avertissement
Retirez toujours le papier ou le patin abrasif du patin de la ponceuse avant de le nettoyer. Le non-respect de cette consigne peut provoquer des blessures corporelles graves.
Protection de l'environnement
13/14
Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l'environnement, l'util, les accessoires et les emballages doivent être triés.
Alerte de Sécurité
Volts
Hertz
Courant alternatif
Watts
Vitesse a vide
min-1
Nombre de tours ou de mouvements par minute
Diamètre orbital
Conformité CE
Double isolation
Portez une protection auditive
Portez une protection oculaire
Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.
Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.
Alternatif akim
W Watt
n0 Bota hiz
Ce produit Ryobi est garantie contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.
Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.
En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.
Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
Le niveau d'émission des vibrations induçé dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut être augmenté de façon significative tout au long de la période de travail.
Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans justement travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protégerez l'opérateur des effets des vibrations telles que : maintenance de l'outil et de ses accessoires, maintien en mains au chaud, organisation du travail.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 2006/42/EC, 2004/108/EC, EN55014-1, EN550114-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2, EN62233. Niveau de bruit [K=3dB(A)]: ESS200RS Lp=91.3dB(A) Lw=102.3dB(A), ESS280RV Lp=93.1dB(A) Lw=104.1dB(A) Niveau de vibration [K=1.5m/s]: ESS200RS ah=8.6m/s², ESS280RV ah=8.7m/s²
