BRUGSANVISNING ESS280RV RYOBI

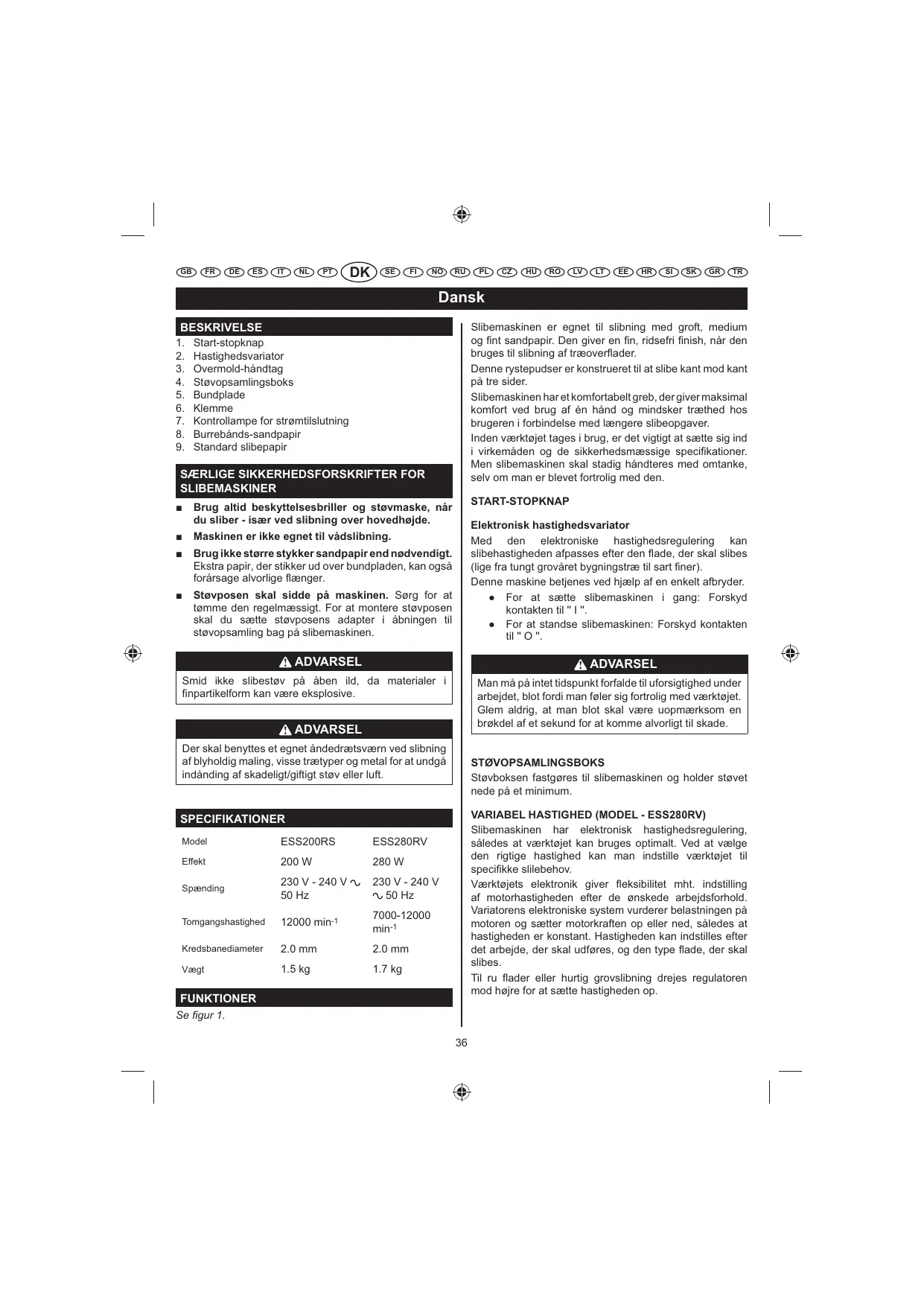

Dansk Slibemaskinen er egnet til slibning med groft, medium og Ànt sandpapir. Den giver en Àn, ridsefri Ànish, når den bruges til slibning af træoverÅader. Denne rystepudser er konstrueret til at slibe kant mod kant på tre sider. Slibemaskinen har et komfortabelt greb, der giver maksimal komfort ved brug af én hånd og mindsker træthed hos brugeren i forbindelse med længere slibeopgaver. Inden værktøjet tages i brug, er det vigtigt at sætte sig ind i virkemåden og de sikkerhedsmæssige speciÀkationer. Men slibemaskinen skal stadig håndteres med omtanke, selv om man er blevet fortrolig med den. BESKRIVELSE

Brug altid beskyttelsesbriller og støvmaske, når du sliber - især ved slibning over hovedhøjde.

Brug ikke større stykker sandpapir end nødvendigt. Ekstra papir, der stikker ud over bundpladen, kan også forårsage alvorlige flænger.

Støvposen skal sidde på maskinen. Sørg for at tømme den regelmæssigt. For at montere støvposen skal du sætte støvposens adapter i åbningen til støvopsamling bag på slibemaskinen. START-STOPKNAP Elektronisk hastighedsvariator Med den elektroniske hastighedsregulering kan slibehastigheden afpasses efter den Åade, der skal slibes (lige fra tungt grovåret bygningstræ til sart Àner). Denne maskine betjenes ved hjælp af en enkelt afbryder. È For at sætte slibemaskinen i gang: Forskyd kontakten til '' I ''. È For at standse slibemaskinen: Forskyd kontakten til '' O ''. ADVARSEL ADVARSEL Smid ikke slibestøv på åben ild, da materialer i Ànpartikelform kan være eksplosive. Man må på intet tidspunkt forfalde til uforsigtighed under arbejdet, blot fordi man føler sig fortrolig med værktøjet. Glem aldrig, at man blot skal være uopmærksom en brøkdel af et sekund for at komme alvorligt til skade. ADVARSEL Der skal benyttes et egnet åndedrætsværn ved slibning af blyholdig maling, visse trætyper og metal for at undgå indånding af skadeligt/giftigt støv eller luft. STØVOPSAMLINGSBOKS Støvboksen fastgøres til slibemaskinen og holder støvet nede på et minimum. VARIABEL HASTIGHED (MODEL - ESS280RV) Slibemaskinen har elektronisk hastighedsregulering, således at værktøjet kan bruges optimalt. Ved at vælge den rigtige hastighed kan man indstille værktøjet til speciÀkke slilebehov. Værktøjets elektronik giver Åeksibilitet mht. indstilling af motorhastigheden efter de ønskede arbejdsforhold. Variatorens elektroniske system vurderer belastningen på motoren og sætter motorkraften op eller ned, således at hastigheden er konstant. Hastigheden kan indstilles efter det arbejde, der skal udføres, og den type Åade, der skal slibes. Til ru Åader eller hurtig grovslibning drejes regulatoren mod højre for at sætte hastigheden op. SPECIFIKATIONER Model ESS200RS ESS280RV Effekt 200 W 280 W Spænding 230 V - 240 V 50 Hz 230 V - 240 V 50 Hz Tomgangshastighed 12000 min-1 7000-12000 min-1 Kredsbanediameter

Dansk MONTERING ADVARSEL Vær opmærksom under arbejdet med slibemaskinen. Uforsigtige handlinger, selv i brøkdele af sekunder, kan medføre alvorlige personskader. ADVARSEL Slibemaskinen må aldrig være tilsluttet stikkontakten under montering af dele, indstilling, rensning, eller når den ikke er i brug. Ved at afbryde forbindelsen til strømforsyningen forhindrer man utilsigtet start af produktet, hvilket kan medføre alvorlige personskader. ANVENDELSER Slibemaskinen kan anvendes til nedenstående formål: È Slibning af træflader. È Afrensning af rust og slibning af stål. È Polering, pudsning og slibning af porcelæn og metal.

Det er meget vigtigt at vælge den rigtige størrelse og type slibepapir og den rigtige Ànhedsgrad for at opnå et godt resultat. Til grovslibning anbefales syntetiske slibemidler såsom aluminiumoxid eller siliciumkarbid. Naturlige slibemidler som kisel eller granat er for bløde og ikke økonomiske i brug til grovslibning. Som hovedregel anvendes groft slibepapir først til at fjerne de groveste partier og Ànere slibepapir til den afsluttende slibning. OverÅadens beskaffenhed bestemmer, hvilken Ànhedsgrad der skal anvendes. Hvis Åaden er ru, startes med groft slibepapir, indtil Åaden er jævn. Derefter anvendes mellemÀnt slibepapir til at fjerne de ridser, det grove slibepapir har efterladt, og til sidst pudses efter med det Àne slibepapir. Slib med hver Ànhedsgrad, indtil Åaden er ensartet. ADVARSEL Sørg for at holde den strømførende ledning væk fra bundpladens slibebane, og læg den således, at den ikke griber fat i træstykker, værktøj eller andre genstande under slibningen. ADVARSEL Brug altid sikkerhedsbriller eller beskyttelsesbriller med sideafskærmning, når der arbejdes med redskaber og værktøj. Hvis denne regel ikke overholdes, kan man få fremmedlegemer, støv eller spåner i øjnene og komme alvorligt til skade. ADVARSEL BRUG IKKE slibemaskinen uden sandpapir, da det kan beskadige bundpladen. BETJENING

PÅSÆTNING AF SANDPAPIR

Undersøg sandpapiret, før du monterer det. BRUG IKKE sandpapir, der er itu eller defekt. Sandpapir/slibeplade anbefalet brug Slibepapir Ànhed Ø 80 Grovslibning Slibepapir Ànhed Ø 120 Lettere slibning Burrebånds-sandpapir Slibepapir Ànhed Ø 150 Lettere slibning Se gur 5.

1. Træk slibemaskinens stik ud af stikkontakten.

2. Ret hullerne i slibepapiret eller slibepuden ind efter

hullerne i maskinens bundplade, og hæft omhyggeligt papirets burreside fast på bundpladen, og tryk godt fast. BEMÆRK: Det anbefales at holde slibepapir og –puder rene, så sidder de bedre fast på maskinens bundplade. Rens dem jævnligt med en lille børste.

MONTERING AF STØVBOKSEN

Se gur 2. Støvboksen tilvejebringer et støvopsamlingssystem for slibemaskinen. Under slibningen trækkes slibestøvet op gennem hullerne i slibeskiven og opsamles i støvboksen.

1. Træk slibemaskinens stik ud af stikkontakten.

2. Støvboksmodulet vrikkes og skubbes helt ind i

blæseluftudstødningen på slibemaskinen. ADVARSEL Hvis stikforbindelsen ikke afbrydes, kan slibemaskinen starte ved et uheld og forårsage alvorlige ulykker.

Dansk Standard slibepapir hårdt tryk overbelaste og overophede motoren, så den bliver ødelagt og værktøjets effektivitet forringes. Pas på gnidnings-varmen, som kan blødgøre lak og harpiks på træet. Se gur 6.

1. Træk slibemaskinens stik ud af stikkontakten.

2. Løsn papirklemmen. Fjern evt. brugt sandpapir.

3. Indsæt det nye sandpapir under papirklemmen.

4. Spænd sandpapiret fast.

Lad være med at slibe for længe samme sted på arbejdsstykket, maskinens slibevirkning kan nemlig hurtigt slide materialet og gøre overÅaden ujævn.

IGANGSÆTNING/STANDSNING AF SLIBEMASKINEN

Langvarig slibning kan bevirke overophedning af motoren. Hvis dette sker, slukker man for slibemaskinen og venter, til slibeskiven er helt stoppet, før man fjerner den fra emnet. Tag hånden væk fra ventilationsåbningerne, fjern slibepapiret, start slibemaskinen igen, og lad den gå ubelastet for at køle motoren af. Se gur 1.

For at sætte slibemaskinen i gang: Forskyd kontakten til '' I ''.

TØMNING AF STØVBOKSEN

ANVENDELSE Se gur 4. For at virke effektivt skal støvposen tømmes, når den er halvt fuld. Støvboksen skal altid tømmes og renses grundigt efter en slibeopgave, og inden slibemaskinen stilles til opbevaring. Se gur 3.

1. Spænd arbejdsstykket fast, så det ikke glider under

slibemaskinen. ADVARSEL ADVARSEL Hvis arbejdsstykket ikke spændes fast, kan det bliver slynget ud mod brugeren, som kan komme alvorligt til skade. Opsamlede støvpartikler fra afslebne overÅadebelægninger som f.eks. polyuretan, linolie osv. kan selvantændes i støvposen eller andre steder i maskinen og forårsage brand. For at reducere brandfaren skal man huske at tømme støvboksen hyppigt (10-15 minutter) under slibning og aldrig opbevare eller efterlade en slibemaskine uden fuldstændigt tømt støvboks. Læs belægningsproducentens anvisninger omhyggeligt igennem. ADVARSEL Hold ansigtet i god afstand fra slibemaskinen og slibestedet. Dæk håret, så det ikke hænger fast i slibemaskinen, hvilket kan føre til alvorlige ulykker.

2. Anbring slibemaskinen med hele bundpladeÅaden i

kontakt med arbejdsstykket.

1. Træk slibemaskinens stik ud af stikkontakten.

ADVARSEL ADVARSEL Pas på ikke at lukke for ventilationsåbningerne med hænderne, ellers kan motoren blive overophedet. Hvis stikforbindelsen ikke afbrydes, kan slibemaskinen starte ved et uheld og forårsage alvorlige ulykker.

3. Sæt slibemaskinen i gang, og før den langsom hen

over emnet. BEMÆRK: Hold slibemaskinen foran og væk fra kroppen, så arbejdsstykket tydeligt kan ses. Start slibemaskinen, og lad motoren komme op på fuld hastighed.Før derefter langsomt bundpladen ned mod emnet. Når bundpladen er i berøring med arbejdsstykket, føres slibemaskinen hen over Åaden i små cirkelbevægelser.

2. Fjern støvboksen fra slibemaskinen.

4. Montér atter støvboksen på slibemaskinen.

BEMÆRK: For en grundigere rengøring af støvboksen kan man fjerne den fra rammen og ryste støvet ud. Anbring atter støvboksen over rammen, og montér støvboksmodulet på slibemaskinen. Pres aldrig slibemaskinen. Maskinens egenvægt sikrer tilstrækkeligt tryk mod arbejdsstykket.Det er maskinen og slibepapiret, der skal gøre "arbejdet". Hvis der trykkes yderligere på maskinen, risikerer motorens hastighed at falde, slibepapiret bliver hurtigere slidt, og slibehastigheden nedsættes betydeligt. Desuden vil for

Se gur 7. Cirkelbevægelse er ideelt til hurtig slibning ved fjernelse af gammel Ànish, slibning af groft træ, nedslibning til krævede mål eller efterbehandling af overÅader, som skal males.

Dansk Sandpapiret kører i små cirkler ved meget høj hastighed, hvilket betyder, at slibemaskinen kører nemt og frit. ADVARSEL Bær altid sikkerhedsbriller med sideskjolde under betjening af elværktøjet eller ved støv-ophvirvling. Hvis der ophvirvles støv under arbejdet, bæres også støvmaske.

KONTROLLAMPE FOR STRØMTILSLUTNING

Dette værktøj har en kontrollampe for strømtilslutning, som lyser, når værktøjets stik er sat i stikkontakten. Denne advarer brugeren om, at der er strøm på værktøjet, og at den starter, så snart knappen trykkes ind. SMØRING Alle lejerne i dette værktøj er smurt for produktets levetid under normale driftsbetingelser med en tilstrækkelig mængde højkvalitetssmøremiddel. Det er derfor ikke nødvendigt med yderligere smøring. VEDLIGEHOLDELSE ADVARSEL

RENGØRING AF SLIBEPUDER

For at forlænge slibepudernes levetid og effektivitet skal de rengøres med jævne mellemrum. Alle fremmedlegemer kan fjernes, hvis puden skylles med lunkent vand. Når slibepuden er ren, slynges eller rystes vandet forsigtigt af, og puden lægges til tørre. Slibepuderne skal altid opbevares liggende Åadt et tørt og køligt sted. Slibemaskinen må aldrig være tilsluttet stikkontakten under montering af dele, indstilling, rensning, eller når den ikke er i brug. Ved at afbryde forbindelsen til strømforsyningen forhindrer man utilsigtet start af produktet, hvilket kan medføre alvorlige personskader. ADVARSEL

RENGØRING AF SLIBEPAPIR

Slibepapiret leveret med denne slibemaskine kan genbruges. Det er derfor vigtigt at rense det regelmæssigt for støv og partikler ophobet på Åaden under de forskellige slibearbejder. Slibepapiret renses ved gnidning mod en kompakt gummiÅade. F.eks. kan der anvendes et ren skosål. I forbindelse med servicearbejde må der kun bruges originale reservedele. Brug af alternative dele kan forårsage farlige situationer eller ødelægge produktet. ALMINDELIGE REGLER Undgå brug af opløsningsmidler til rengøring af plastdele. De Åeste plasttyper bliver ødelagt, hvis de renses med almindelige gængse opløsningsmidler. Fjern snavs, støv m.v. med en ren klud. ADVARSEL Tag altid slibepapiret eller slibepuden af maskinens bundplade nden rengøring eller rensning. Hvis denne regel ikke overholdes, kan man komme alvorligt til skade. ADVARSEL Plastelementer må aldrig komme i berøring med bremsevæske, benzin, olie- eller petroleumsbaserede produkter, rustløsnende olie o.l. Disse kemiskeprodukter indeholder stoffer, som kan beskadige,mørne eller ødelægge plastmaterialet. MILJØBESKYTTELSE Råmaterialerne skal genvindes og ikke bortkastes med almindeligt affald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres. Elektriske værktøjer, som bruges på glasÀber, gipsplader og beklædningsplader har tendens til at blive slidt hurtigere og få Åere driftsproblemer.Spåner og savsmuld fra disse materialer har nemlig en kraftig slibevirkning på det elektriske værktøjs dele, f.eks. tandhjulsforbindelser, kulkontakter, omskiftere osv. Derfor frarådes det stærkt at anvende værktøjet i længere tid på glasÀber, beklædningsplader, puds og spartelmasse eller gips. Men hvis der skal slibes denne type materialer, er det yderst vigtigt at rense slibemaskinen med trykluft. SYMBOL Sikkerheds Varsel

Tomgangshastighed min-1 Antal omdrejninger eller bevægelser pr.Minut Kredsbanediameter CE Overensstemmelse Dobbelt-isolering Benyt høreværn Benyt øjenværn Læs venligst vejledningen grundigt igennem før maskinen tages i brug. Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaffald. Genbrug venligst hvor faciliteterne tillader dette. Tjek med din lokale kommune eller forhandler for genbrugsråd.

2. Fjern støvboksen fra slipemaskinen.

Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren. Skader opstået på grund af almindeligt slid, unormal eller ikke tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikke dækket af denne reklamationsret, det samme gælder tilbehør som batterier, pærer, klinger, indsatser, poser osv. I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted. De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret. 1/14/10 7:33:02 PM
