Produkttyp	Excenterslipmaskin
Märke	RYOBI
Modell	ESS280RV
Effekt	280 W
Spänning	230-240 V ~ 50 Hz
Tomgångsvarvtal	7000-12000 min⁻¹
Orbitaldiameter	2.0 mm
Vikt	1.7 kg
Varvtalsreglage	Elektronisk, justerbar
Fastsättning av slippapper	Kardborre (självhäftande) och standardslipklämma
Dammsugningssystem	Inbyggd dammuppsamlingsbehållare
Slipbricka	Kantslipning på tre sidor
Handtag	Övergjutna, ergonomisk
Strömbrytare	På/av med skjutknapp
Driftindikator	Ja, tänds när ansluten
Tillämpningar	Trä, metall, porslin, rostborttagning
Ljudnivå (Lp)	93.1 dB(A) (K=3 dB)
Vibrationsnivå (ah)	8.7 m/s² (K=1.5 m/s²)
Dubbelisolation	Ja
Garanti	24 månader mot tillverkningsfel
Underhåll	Rengör regelbundet dammbehållaren och slipbrickorna
Medföljande tillbehör	Dammsugarpåse, slipark (korn 80, 120, 150)

Vanliga frågor - ESS280RV RYOBI

Hur installerar jag kardborreslipapapper på slipmaskinen ESS280RV?

Koppla först bort slipmaskinen. Rikta in hålen på sliparket med hålen på slipbrickan, tryck sedan fast kardborrsidan ordentligt mot brickan. Se till att arket fäster bra för att undvika att det lossnar under användning.

Hur justerar jag hastigheten på RYOBI ESS280RV slipmaskinen?

Använd det elektroniska varvtalsreglaget på maskinen. Vrid det åt höger för att öka hastigheten (lämpligt för grova ytor) och åt vänster för att minska den (för känslig finish). Hastighetsområdet är 7000 till 12000 min⁻¹.

Hur tömmer jag dammuppsamlingsbehållaren?

Koppla bort slipmaskinen. Ta bort behållaren genom att vrida den lätt, skaka den för att tömma dammet. För noggrann rengöring, demontera ramen och lådan. Sätt ihop allt efter rengöring. Det rekommenderas att tömma påsen när den är halvfull för maximal effektivitet.

Vilka typer av slippapper kan jag använda med ESS280RV?

Denna slipmaskin accepterar kardborre-slipark (självhäftande) och standardark med slipklämma. Använd kornstorlek 80 (grov) för grovslipning, 120 (medel) för lätt slipning och 150 (fin) för finish. Undvik för stora ark som sticker ut från slipbrickan.

Är slipmaskinen ESS280RV lämplig för slipning av metall?

Ja, den kan användas för rostborttagning och slipning av stål, samt för polering av metaller och porslin. Bär alltid dammskyddsmask och skyddsglasögon, särskilt vid slipning av metaller.

Hur rengör jag slipbrickan på slipmaskinen?

Ta bort sliparket. Skölj slipbrickan med ljummet vatten för att avlägsna partiklar, krama försiktigt och låt den torka plant på en sval plats. Använd inga lösningsmedel. Rengör regelbundet för att förlänga livslängden.

Vilka är de viktigaste säkerhetsåtgärderna för att använda denna slipmaskin?

Bär alltid skyddsglasögon och dammskyddsmask. Slipa inte på våta ytor. Se till att sliparket inte sticker ut från slipbrickan. Koppla bort verktyget före justering eller rengöring. Håll sladden borta från slipområdet.

Vad gör jag om slipmaskinen överhettas under användning?

Stanna slipmaskinen och vänta tills motorn svalnat. Ta bort sliparket och kör verktyget tomt för att påskynda kylningen. Undvik att blockera ventilationsöppningarna med händerna. Överdrivet tryck kan också orsaka överhettning.

Hur byter jag standard slippapper (inte kardborre)?

Koppla bort slipmaskinen. Lossa slipklämman, ta bort det gamla arket, sätt in det nya under klämman och fäst det ordentligt. Se till att arket är ordentligt sträckt före användning.

Var kan jag hitta reservdelar till RYOBI ESS280RV?

Kontakta en auktoriserad Ryobi-servicecenter eller återförsäljaren. Använd endast identiska delar för reparationer. 24-månadersgarantin täcker tillverkningsfel, men inte normalt slitage eller tillbehör.

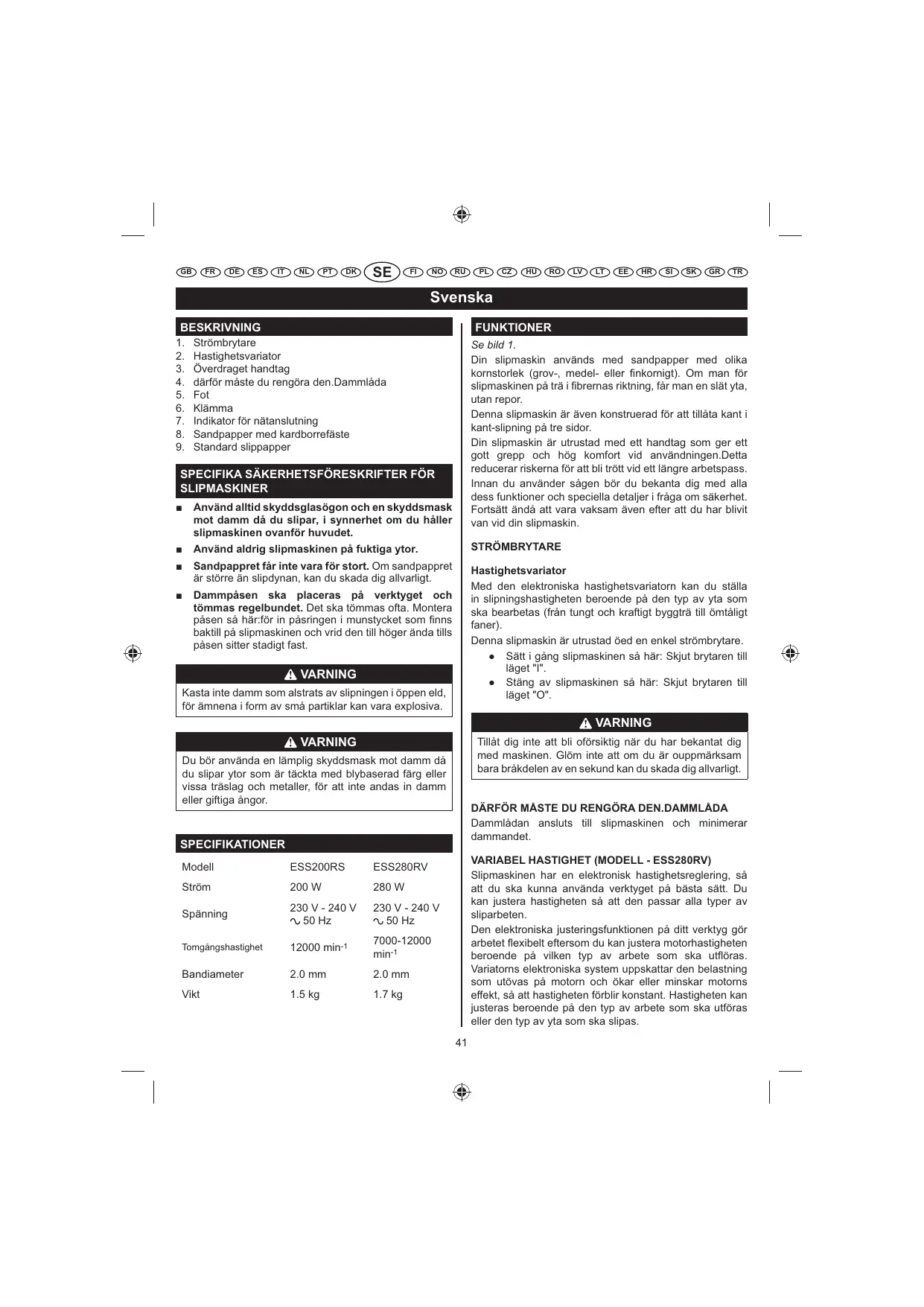

BRUKSANVISNING ESS280RV RYOBI

Anvand alltid skyddsglasogon och en skyddsmask mot damm da du slipar, i synnerhet om du haller slipmaskinen ovenfor huvudet.
Använd aldrig slipmaskinen på fuktiga ytor.
Sandpappret fär inte vara for stort. Om sandpappret ar större an slipdynan, kan du skada dig allvarigt.
- Dammåsen sk placeras pa verktyget och tómmas regelbundet. Det ská tómmas ofta. Montera pásen sá har:för in pársingen i munstcycket som finns baktiPLL Slipmaskinen och vrid den till höger ánda tills pásen sitter stadigt fast.

WARNING

Du bör använda en lámplig skyddsmask mot damm dà du silpar ytor som ar tácta med blybaserad farg ell vissa tráslag och metaller, for att inteandas in damm eller giftiga ángor.

SPECIFICATIONER

Modell	ESS200RS	ESS280RV
Ström	200 W	280 W
Spanning	230 V - 240 V	230 V - 240 V
	~50 Hz	~50 Hz
Tomgangshastiget	12000 min-1	7000-12000 min-1
Bandiameter	2.0 mm	2.0 mm
Vikt	1.5 kg	1.7 kg

FUNKTIONER

Se bild1.

Din slipmaskin anvands med sandpapper med olisha kornstorlek (grov-, medel-ller finknigt). Om man for slipmaskinen pà tra i fibrernas riktning, fãr man en slãt yta, utan repor.

Denna slipmaskin ar även konstruerad for att tillata kant i kant-slipning på tre sidor.

Din slipmaskin ar utrustad med ett handtag som ger ett gott grepp och hog komfort vid anvandningen.Delta reducerar riskerna for att bli trott vid ett langre arbetspass. Innan du anvander sagen bor du bekanta dig med alla dess Funktioner och speciella detaljer i fraga om sakherhet. Fortsatt anda att vara vaksam aven after att du har blivit van vid din slipmaskin.

STRÖMBRYTARE

Hastighetsvariator

Med den elektroniska hastighetsvariatom kan du stalla in slipningsstastigheten beroende pa den typ av yta som ske bearbetas (fran tungt och kraftigt byggtra till ömtaltigt faner).

Denna slipmaskin ar utrustad oed en enkel strombrytare.

Satt i gäng slipmaskinen sa har: Skjut brytaren till laget "l".
- Stäng av slipmaskinen SA Här: Skjut brytaren till laget "O".

WARNING

Tillat dig inte att bli oforsiktig nar du har bekantat dig med maskinen. Glom inte att om du ar ouppmärksam bara brakdelen av en sekund kan du skada dig allvarligt.

DÄRFO MASTE DU RENGÖRA DEN.DAMMLAD

Dammlådan ansluts till slipmaskinen och minimar dammandet.

VARIABEL HASTIGHET (MODELL - ESS280RV)

Slipmaskinen har en elektronisk hastighetsreglering, sa att du ska kunna anvanda verktyget pa basta satt. Du kan justera hastigheten sa att den passar alla typ er silarpabeten.

Den elektroniska justeringsfunktionen på ditt verktyg gör arbetet flexibelt eftersom du kan justera motorhastigheten beroende på vilken typ av arbete som ska utfloras. Variatorns elektroniska system uppskattar den belastning som utövas på motorn och ökar eller minskar motorns effekt, sä att havstigheten föblir konstant. Hastigheten kan justeras beroende på den typ av arbete som ska utfloras eller den typ av yta som ska slipsas.

Svenska

På ojämna ytor ellr vid snabb grovslipning, vänd variatorn mot höger for att öka hastigeten.

HOPSÄTTNING

VARNING

Mallen skall ha en tjocklek på minst 5 mm, sä att schablonen kan skjuta ut nedanfor bordet.Slipmaskinen fãr aldrig vara natisluten dà du monterar componenter, utforinstallingar, rengör verktyget ell du inte anvander det. Om du koplar ur verktyget fran eluttaget sa forhindrar du oavsiktlg start som kan resultedera i allvarliga skador.

VAL AV SANDPAPPER

Valet av storlek, korn och typ av slippapper ar yyterst viktigt for att erhälla ett högklassigt resultat. För grovbearbetning rekommenderar vi att använda syntetiska slipmedel som alumin erther kiselkarbid. Naturlga slipmedel som flinta eller granat ar Nämligen for mjuka for att vara ekonomiska vid grovbearbetning.

Allmant taget ar ét grovt slipmedel lamligt for grovarbete och ett fint slipmedel for finpolering. Det ar materialets yta som avgör hurdant slipmedel som bör användas. Om ytan ar skrovlig ar det skål att börja slipningen med ett grovt slippapper, ánda tills ytan ar jämn. Sedan kan du använda mediumtyp for att eliminera de repor som lännats kvar av det grova slippappret och sluitigen ett fint slipppaper for att polera ytan. Slipa med varje typ av slippapper, ánda tills ytan ar helt jämn.

A WARNING

Använd INTE slipmaskinen utan sandpapper, für att inte skada slipdynan.

Rekommenderad användning av ark/papper

Slipppper, kornstorlek 080

Grov slipning

Slippapper, kornstorlek 0 120

Latt slipning

Slippapper, kornstorlek 0 150

Latt slipning

MONTERADAMMLADAN

Se bild2.

Dammlädan samlar upp damm nár du använderslipmaskinen. Slipdamm dras upp genom halen i slipskivan och samlas i dammlädan under slipning.

1. Koppla ur slipmaskinen.
2. Använd en nagot vridande rörelse och skjut in dammlådan i dammutblåset på slipmaskinen.

A WARNING

Var pa din vakt da du anvander slipmaskinen. En brakdel av en seksunds oaktsamhet kan resulttera i allvarlig personskada.

ANVÄNDNINGSOMRADEN

Använd slipmaskinen endast für nedanstäende ändamål:

• Slipning av träytor.
  Borttagning av rost och slipning av stål.
• Polering och slipning av porslin och metaller.

A FÖRSIKTIGHET

Kom ihag att halla natsladden på avstand fran slipbanan och placera den på att sادant satt att den inte fastnar i trästycken, verktyg aller andra foremål under arbetet.

A WARNING

Använd alltid sakerhetsglasögon ell skyddglasögon forsedda med sidoskydd vid arbete med verktyg. Underlåtenhet att folja dønne foreskrift kan leda till att främande partiklar, damm ell spans slungs mot ögonen och framkallar allvariga ögonskador.

ANVÄNDNING

FASTSÄTTNING AV SLIPPAPPRET

Kontrollera sandpapprets skick innan du satter fast det.
Använd INTE defekt eller trasigt sandpapper.

Sandpapper med kardborrefaste

Se bild5.

1. Koppla ur slipmaskinen.
2. Placera hälén i slippappret erller slipdynan mitt for hälén i slipmaskinen fot och limma sedan försiktigt pappets kardborresida på foten, sä stadtigt som möjigt.

NOTERA: Vi rekommenderaatt halla slippappren och slipdynoma rena, sa att de haftar bttte vid slipmaskinen. Rengor dem regelbundet med en liten borste.

A WARNING

Om slipmaskinen inte ar urkopplad, kan den sattas i gäng oavsiktigt och fororsaka allvarlga kroppsskador.

Standard slippapper

Se bild6.

Svenska

1. Koppla ur slipmaskinen.
2. Oppna papperskämman. Ta bort det anecd sandpappret, om det finns nagot sadant.
3. Satt fast ett nytt sandpapper under pappersklamman.
4. Satt fast sandpappret pa plats.

STARTA / STOPPA SLIPMASKINEN

Se bild1.

Satt i gäng slipmaskinen sa hare: Skjut brytaren till laget "I".
Stäng av slipmaskinen sö har: Skjut brytaren till laget "O".

ANVÄNDNING

Se bild3.

1. Fäst arbetsstycket sa att det inte kan glida under slipmaskinen.

WARNING

Om arbetsstycket inte ar fäst, kan det slungas mot användaren och fororsaka allvariga skador.

WARNING

Tänk på att hälla ansiktet på avständ frän slipmaskinen och slipingsområdet. Skydda haret sä att det inte fastnar i slipmaskinen, for det kunde Förorsaka allvarlga skador.

1. Placera slipmaskinen på arbetsytan på att hela foten är i kontakt med arbetsstyetcket.

A FÖRSIKTIGHET

Se till att du inte tapper till ventilations-oppningarnamed handerna,for det skulle leda till en overhettningav motorn.

1. Satt i gäng slipmaskinen och flytta den langsamt på arbetsstyetck.

NOTERA: Håll slipmaskinen framfor dig på lämpligt avstand for att kunna se arbeitsstyetck. Sätt i gang slipmaskinen och vänta tills motorn nätt sin maximala hastighet.Rikta sedan langsamt slipmaskinens fot mot arbeitsstyetck. Då slipmaskinen ar i kontakt med arbeitsstyetck flytar du den på arbetsytan med små cirkelformiga rörelser.

Tryck framfor allt inte for hart pa slipmaskinen. Slipmaskinens vikt anbringar ett tillrackligt tryck pa arbetsstycket.Det ar slipmaskinen och slippappret som skag ogor allt "arbete". Om du trycker extra hart pa slipmasken kan dan handa att motom borjar gå langsmamare, att

slippappret slits snabbare och att sliphastigheten minskar märkbart. Dessutom kan ett extremt tryck överbelasta motom och fororsaka en overhettning som kan skada motom och päverka verktygets Funktion. Se upp:värmen som beror på fraktionen kan mjuka upp fernissan eller hartsen som tacker traet.

Tänk på att inte silpa für länger på samma del av arbetststycket, für slipmaskinen slipsende verkan kan slita snabbt på/amnet och ge ett oregelbundetresultat.

Lángvarigt sliparbete kan Förorsaka überhettning av motorn. Om det händer, stäng av slipmaskinen och vänta tills slipskivorna har stannat helt och ta bort den fran arbetsstychet. Ta bort handen fran ventilationsöppningarna, ta loss slippappret, satt äter i gäng slipmaskinen och ha den att gāp tomgang fort avkyla motorn.

TÖMMA DAMMLÄDAN

Se bild4.

For annu större effektivitet kan du tömma dammpäsen sa fort den blir halfull. Töm alltid ur, och rengör, dammlådan ordentlich efter att du har slipat och innan du lagger undan slipmaskinen.

A WARNING

Anhopning av partiklar på grund av slipning av ytor som varit belagda med högst lättantändigaprodukter som t.ex.polyuretan,linolja,etc. kan antanda dammpasen erler andra delar av slipmaskinen och fororsaka brand. Töm alltid dammlådan ofta (10-15 minutes)for att undvika brand nár du slipar,och forvaraller lamna aldrig slipmaskinen utan att helt tomma dammlådan forst.Läs noga de rekommen-dationer som lamnats av fabrikantenma som tilverkat belaggningarna.

1. Koppla ur slipmaskinen.

WARNING

Om slipmaskinen inte ar urkopplad, kan den sattas i gäng oavsiktigt och fororsaka allvarlga kroppsskador.

1. Ta bort dammlådan fran slipmaskinen.
2. Skaka om dammpasen for att tomma den.
3. Satt tillbaka dammlådan på slipmaskinen.

NOTERA: Ta bort dammlādán fran ramen och skaka ur allt damm on du vill rengöra den mer nogrant. Sattlbaka dammlādán over ramen och montera pa slipmaskinen.

RUNDGAENDE RÖRELSE

Se bild7.

tra, avslipning av ytor till en viss tjocklek) and ytbehandling (forberedning av en yta fore malning). Sandpappret gormsa cirkelrorelser i mycket hog hastighet, vilket ger slipmaskinen en stor rolfight.

INDIKATOR FÜR NÄTANSLUTNING

Det har verktyget ar utrustat med en indicator for nātanslutning som tänds dā verktyget ansluts till natet. Detta gör användaren uppmärksam pa att verktyget ar spanningsssatt och att det sätts i gang sá fort strombrytaren trycks ned.

UNDERHÄLL

WARNING

Mallen skall ha en tjocklek på minst 5 mm, sä att schablonen kan skjuta ut nedanfor bordet.Slipmaskinen fãr aldrig vara natisluten dà du monterar componenter, utfor inställninger, rengör verktyget ell du inte anvander det. Om du koplar ur verktyget fran eluttaget sa forhindrar du oavsiktlig start som kan resultedera i allvarliga skador.

WARNING

Använd endast identiska originaldar nár du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.

Undvik att anvanda lösningsmedel vid renrgoring av plastdilar.

Flertelet plaster kan skadas vid använding av vissa lösningsmedel som saljs i affärerna. Använd en ren tygtrasa for att torka bort smuts, damm, osv.

WARNING

Se till att plastdelama aldrigkommen i Kontakt med bromsvatska, bensin,produkter med petroleumbas, penetrerande oljor, osv. Dessaamnen innehaller kemiskaprodukter som kanskada, forsvaga eller forstora plasten.

Elektriska verktyg som används på glasfiber, gipsplattor eller beklädnadspaneler tenderar att slitas snabbare och fá funktnsavbrott i fortid.Span och sagspan som härstammar fran dessa material angriper námligen vissa componenter i elektriska verktyg, som t. ex. kugghjul, elborstar, strombrytare, osv. Följaktigen rader vi användarna att lata bli langvarig användning av detta

verktyg på glasfiber, bekladnadspaneler, ytbelaggning for igenfylling eller gips. Om du emellertid maste silpa dessa material ar det ytterst viktigt att rengora slipmaskinen med tryckluft.

WARNING

Använd alltid skyddsglasögon när du användervk Ptyget erer när du blaser damm. Använd enansiktsmask om det dammar mycket.

SMÖRJNING

Alla lager i det har verktyget ar smorjda med tillrackligt mycket hogkvalitativt smorjmedel for att racka under maskinens hela livslangd, vid en normal anvandning. Darfor behovs ingen ytterligaresmorjning.

RENGÖRING AV SLIPDYNORNA

Rengör slipdynorna regelbundet, für en langre livslängd och en optimal effektivitet. Du kan avlågsna alla främande partiklar genom att bara skölja slipdynan med ljummet vatten. Dá slipdynan ar ren, vrider du varsamt ur den for att fã bort overflödtigt vatten och láter den torka. Förvara alltid slipdynorna utbredda pa en torr och sval plats.

RENGÖRING AV SLIPPAPPREN

Slippappren som bifogas med slipmaskinen kan ateranvandas. Därfor ar det viktigt att rengöra dem regelbundet, for att fã bort damm och partiklar som hopar sig på ytan under olika sliparben.

For att rengöra slippappren kan du gnugga dem med en kompakt gummibit. Du kan anecd vtil exemplen en ren skosula.

WARNING

Ta alltid bort slippappret ell slipdynan fran slipmaskinens fot innan du rengor dem. Underlatenhet att folja denna foreskrift kan fororsaka allvarlga kroppskador.

MILJÖSKYDD

Ramaterialien bor ateranvandas i stallet for att kastas i hushallsavfallet. For att skona miljon ka verktyget, tillbehoren och emballagen sorteras.

Svenska

SYMBOL

Sakerhetsvaming

V Volt

Hz Hertz

Vaxelstrom

W Watt

n。 Tomgangshastighet

min-1 Antal varl ell rreIer per minut

Bandiameter

CE-konformitet

Dubbelisolering

Bär hörskelskydd.

Använd skyddsglasögon

Las instruktionerna ordentlich innan start av maskinen.

Gamla elektroniskaprodukter skate intekastas med hushaissoporna. Atervinn dar sādana facilititer finns. Kontrolera med din lokala myndighet aller saljaren for att fätervinningstips.

Suomi

KUVAUS

Elektronisk hastighetsvariator

No Hastighet ubelastet

min-1 Antall omdreininger aller bevegelter pr.Minutt

Omkretsdiameter

CE samsvar

Dobbel isolering

Bruk hørsvern

Bruk oyebeskyttrelse

Ryobi garanterarenna productmot fabrikationsfel och defekta delar under tjugofyra (24) manader, raknat fran det datum som anges pa originalfakturan faststalld av aterforsaljaren och overlamnad till slutanvandaren.

Denna garanti täcker inte skador som fororsakas av normal slitage, av onormal eriler otilaten använding ell skötsel, ell er av overbelastning. Den täcker inte heller tillbehör som batterier, glödlampor, blad, andstycken, päsar, osv.

I handelse av felaktig Funktion medan garantin ar i kraft skallprodukten sändas UTAN ATT DEMONTERAS tillsammans med inköpsbeviset till leverantoren ellerr till narrmaste servicecenter som auktoriserats av Ryobi.

De rattigheter som lagen ger i forhallend till defekta produit irfagasats. inte avdenna garantit.

F

TAKUUEHDOT

Vibrationsnivaea non uppiges i det hare Dokumentet har upmats i enlighent med ett standardiserat test som beskrvis i EN60745 och som kan anvandas fort akt jamfora verkytg. Det kan anvandas som en preliminari bedomming av den vibration som anvandaren utsatsfor. De deklarere动作svardena motsvaar de som uppst nar verkytgget anvands i sitt huvusyfte. Om verkytgnet anvands i andra syften, med andra tillbehor ell er om verkyget ar daltigt underhallet kan vibrationsnivaea varra anorrulda. Det kan kraftigt oka vibrationsnivaea over den totala arbeitsperioden.

En uppskattning av vibrationnsiverna som anvandaren utsatsfor skaa ochs ta hansyn til de stunder daverkyteg ar avstangt och naret det gar pa tomgang.Detta kan krafigt minsa vibrationnsiverna over den totaal erabssperioden.Andra sakerhetsalgder som kan skyda anvandaren fr an fekterna av vibrationner ar: underhailing an verkyget og tillbehore, halla handema varma och organera收支ssattel.
