TL 740 - Hotte TEKA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 740 mm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED
Filtre à graisse	Filtre en aluminium, lavable au lave-vaisselle
Installation	Installation murale, nécessite un conduit d'évacuation
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique C
Garantie	2 ans
Maintenance	Filtres à nettoyer régulièrement, vérifier le conduit d'évacuation
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Kit de montage, filtre à graisse

FOIRE AUX QUESTIONS - TL 740 TEKA

Comment nettoyer les filtres de la hotte TEKA TL 740 ?

Les filtres en aluminium peuvent être nettoyés à la main avec de l'eau chaude et du détergent doux. Vous pouvez également les laver au lave-vaisselle. Assurez-vous de les sécher complètement avant de les remettre en place.

Que faire si ma hotte TEKA TL 740 ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si la prise de courant fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment régler la puissance d'aspiration de la hotte TEKA TL 740 ?

La hotte dispose de plusieurs niveaux de puissance. Utilisez les commandes situées sur le panneau de contrôle pour sélectionner le niveau d'aspiration souhaité en fonction de vos besoins.

Y a-t-il un mode de fonctionnement silencieux sur la hotte TEKA TL 740 ?

Oui, la TEKA TL 740 possède un mode de fonctionnement silencieux. Ce mode est activé en sélectionnant le niveau de puissance le plus bas sur le panneau de contrôle.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois à 1 an, en fonction de l'utilisation de la hotte. Si vous l'utilisez fréquemment, un remplacement plus fréquent peut être nécessaire.

Est-ce que la hotte TEKA TL 740 peut être installée sans conduit d'évacuation ?

Oui, la TEKA TL 740 peut fonctionner en mode recyclage avec un filtre à charbon, ce qui permet une installation sans conduit d'évacuation. Assurez-vous d'installer le filtre approprié.

Comment puis-je installer ma hotte TEKA TL 740 ?

Suivez les instructions d'installation fournies dans le manuel de l'utilisateur. Assurez-vous de disposer des outils nécessaires et de respecter les distances minimales recommandées entre la hotte et la surface de cuisson.

Que faire si l'éclairage de la hotte TEKA TL 740 ne fonctionne pas ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Si c'est le cas, remplacez-la par une ampoule de type similaire. Si l'éclairage ne fonctionne toujours pas, contactez le service après-vente.

MODE D'EMPLOI TL 740 TEKA

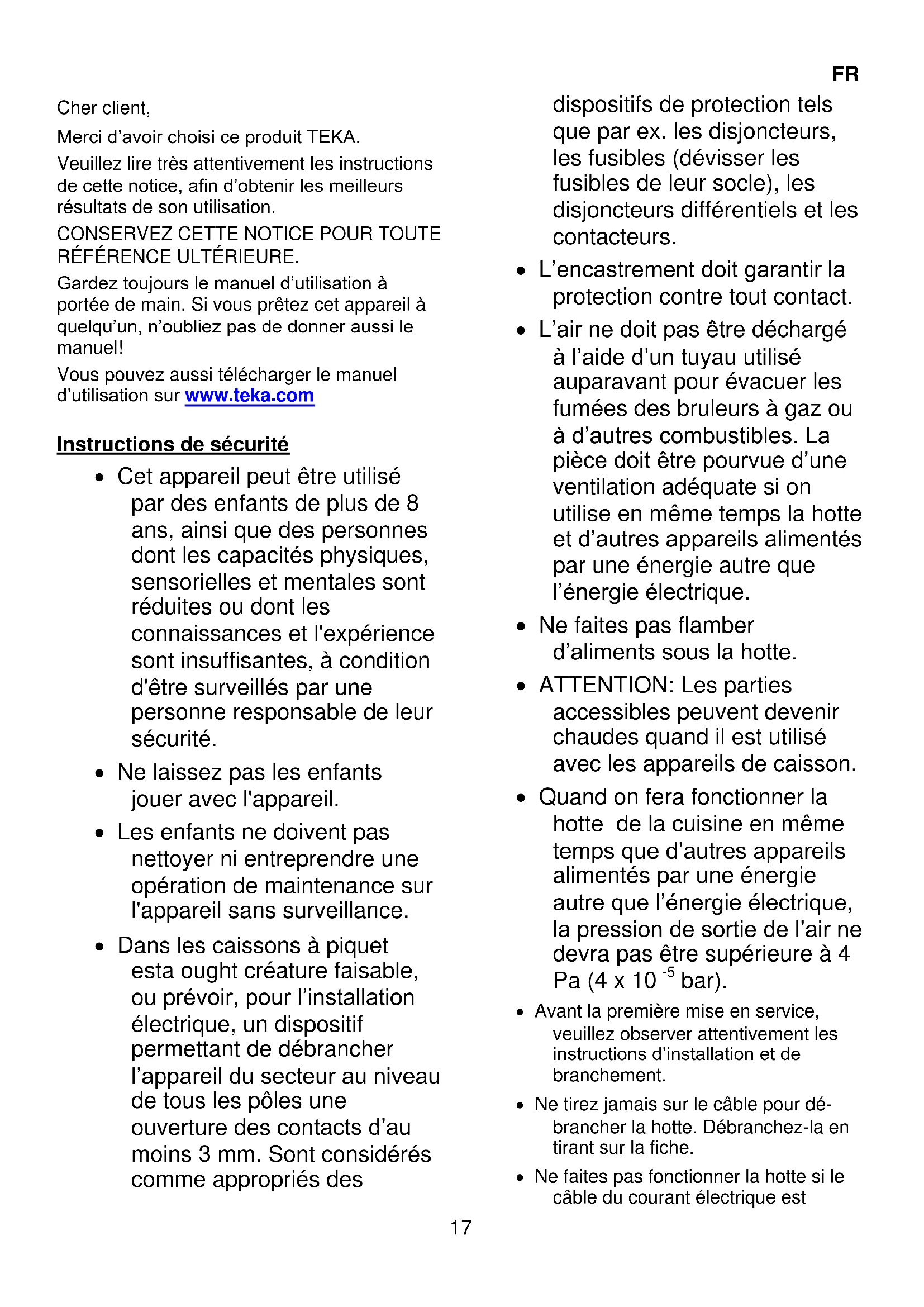

Merci d'avoir choses ce produit TEKA.

Veuillez lire très attentivement les instructions de cette notice, afin d'obtenir les salariés résultats de son utilisation.

CONSERVEZ CETTE NOTICE POUR TOUTERÉFERENCE ULTÉRIEURE.

Gardez toujours le manuel d'utilisation à portée de main. Si vous prétez cet apparéil à quelqu'un, n'oubliez pas de donner aussi le manuel!

Vous pouvez aussi télécharger le manuel d'utilisation sur www.teka.com

Instructions de sécurité

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laïsez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.
• Dans les caissons à piquet cette ought créé faisable, ou prévoir, pour l'installation électrique, un dispositif permettant de débrancher l'appareil du secteur au niveau de tous les pôles une ouverture des contacts d'au moins 3 mm. Sont considérés comme appropriés des

dispositifs de protection tels que par ex. les disjoncteurs, les fusibles (dévisser les fusibles de leur socle), les disjoncteurs différentiels et les contacteurs.

• L'encastrement doit garantir la protection contre tout contact.
• L'air ne doit pas etre décharge à l'aide d'un tuyau utilise auparavant pour evacuer les fumées des bruleurs à gaz ou à d'autres combustibles. La piece doit etre pourvue d'une ventilation adequate si on utilise en meme temps la hotte et d'autres appareils alimentés par une energia autre que I'énergie électrique.
• Ne faites pas flamber d'aliments sous la hotte.
• ATTENTION: Les parties accessibles peuvent devenir chaudes quand il est utilisé avec les apparèils de caisson.
• Quand on fera fonctionner la hotte de la cuisine en même temps que d'autres apparèils alimentés par une énergie autre que l'énergie électrique, la pression de sortie de l'air ne devra pas être supérieure à 4 Pa (4 x 10 ^-5 bar).
• Avant la première mise en service, veuillage observer attentivement les instructions d'installation et de branchement.
• Ne tirez jamais sur le cable pour débrancher la hotte. Débranchez-la en tirant sur la fiche.
• Ne faites pas fonctionner la hotte si le cable du courant électrique est

FR

déterioré ou s'il présente des coupures ou si l'appareil présente des signes de déterioration visibles sur la zone des commandes.

• Si la hotte arrêté de fonctionner ou si elle fonctionne de façon anormale, déconnectez-la du courant électrique (en la débranchant) et communiquez-le au Service d'Assistance Technique.
• Ne laïsez pas les brûleurs à gaz allumés sous la hotte siaucun récipient n'est posé dessus.
• Ne laisssez pas laGRAISSES accumulation. Sur aucune partie de la hotte et tout specialement sur le filtré. CELA POURRAIT PROVOQUER UN INCENDIE.
• Avant d'instructor cette hotte, consultez les Réglementations et les dispositions locales en vigueur en ce qui concerne la normative en vigueur sur l'air et les fumées.
• Avant de connecter la hotte au courant électrique, vérifiez que la tension et la fréquence du réseau correspondant à celles qui sont indiquées sur l'étiquette de caractéristiques située à la partie inférieure de cette-ci.
• Nous vous recommendons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.
• Voiture hotte est destinée à l'usage domestique et doit servir uniquement à l'extraction et à la purification des gaz provenant de la préparation des aliments. Si vous l'employez pour d'autres usages, il faudra le faire sous votre responsabilité. Cela peut être dangereux.
• Ce dispositif comprend un composant de sécurité que de couper le courant lorsque vous retirez le contrôle principal.
  Pour toute réparation, adressez-vous au Service d'Assistance Technique qualifié le plus proche, et utilisez toujours des pieces de rechange

d'origine. Les réparations ou les modifications réalisées par un autre personnel peuvent occasionner des dommages ou un mauvais fonctionnement à l'appareil, mettant en danger libre la sécurité. Le fabricant n'est pas responsable des dommages causés par un mauvais usage de l'appareil.

Description de l'appareil (Fig. 1-5)

A Commande de poussée de moteur qui laisse désir 3 vitesses.
Moyenne
Maximum
+Intensive
B Commande légere de pousse qu qui laissechioir 3 positions.
Auumé
0 Eteint
A Automatique
C Eclairage au moyen de lampes.
D Filtres situés sur la zone de cuisson facilement extractibles pour etre lavés.
E Ensemble extractible permettant une plus grande surface de captation des gaz.
F Possibilité d'incorporer des filtres à charbon actif (Fig.5).
G-H Ailettes anti-retour qui seront mises en place à la bouche de sortie avec leurs extrémités placées sur les orifices disposés à cet effet (Fig.2).

Instructions d'usage

En appuyant sur la commande indiquée sur la figure 1, vous pourrez contrêter les fonctions de la hotte.

Pour obtenir une meilleure aspiration, nous vous recommendons demettre la hotte en marche quelques minutes avant de cuisine (entre 3 et 5 minutes) pour que le flux d'air soit stable et continu au moment d'aspirer les fumées.

De la même façon, maintenez la hotte en fonctionnement quelques minutes après avoir fini de cuisiner afin que les fumées et les

odeurs soient totally entrainées vers l'extérieur.

Nettoyage et entretien

Avant d'effectuer toute opération de nettoyage et d'entretien, assurez-vous que l'appareil est déconnecté du courant électrique.

Pour réaliser des tâches de nettoyage et d'entretien, suivez les instructions de Sécurité.

Il existe un risque d'incendie si le nettoyage n'est pas fait conformément aux instructions.

Nettoyage du filtré

Pour extraire les filtres de leurs logements, appuyez sur les dispositifs d'enclenchement. Procedez à leur nettoyage, ou bien en les mettant dans le lave-vaisselle (voir observations) ou en les submergeant dans de l'eau chaude le temps nécessaire pour faciliter l'élimination des graisses, ou, si vous le désirez, au moyen de sprays spécifiques (en protégeant les parties non métalliques). Une fois le nettoyage fini, secher les filtres.

Attention: la hotte ne fonctionnera pas jusqu'à ce que vous réinstallez le filtré principal

Observations: Le nettoyage dans un lavevaisselle avec des détergents agressifs peut noircir la surface métallique sans pour cela affecter sa capacité de détention des graisses.

Attention: Le nettoyage des filtres doit être fait au moins une fois par mois, selon l'utilisation de la hotte. On devra tener compte du fait que, quand on cuisine, il se produit des dépôts deGRAISSÉ sur la hotte et sur le filtré même si celle-ci n'a pas été mise en marche.

Nettoyage du corps de la hotte

Il est recommandé d'utiliser de l'eau savonneuse à 40^ environ. On utilisera un chiffon humide mouillé avec cette eau pour nettoyer la hotte, en insisting sur les fentes. Ensuite, on sechera en utilisant un chiffon qui ne fera pas de peluches.

Attention:

• Ne jamais utiliser de tampons métalliques ni de produits abrasifs qui pourraient endommager la surface.

• Ne pas gratter avec des objets durstels que des couteaux, des ciseaux, etc.

• Filtre à charbon actif

• Pourmettre en place le filtré à charbon actif,faire coïncider l'ancrage du moteur avec l'ancrage du filtré à charbon actif et le faire tourner dans le sens des aiguilles d'une montre.
• La durée du filtré à charbon actif est de trois à six mois, selon les conditions particulières d'usage.
• Le filtré à charbon actif ne peut être ni lavé, ni recupéré. Une fois use, procéder à son remplacement.
• Pour remplaçer les filtres usés par des filtres neufs, on procédera en sens inverse de leur montage.

Remplacement des Lampes

• Enlevez le filtré pour découvertir les lampes.
• Avant de commencer, prenez la précaution de déconnecter la hotte du courant électrique et vérifie que les lampes à changer ne sont pas chaudes.
• La puissance maximale des lampes est de 40W.

Information Technique (Fig. 4)

Dimensions: Largeur = 600 / 700mm

$$ \text {P r o f o n d e u r} = 3 0 0 \mathrm {m m} $$

$$ \text {H a u t e u r} = 1 8 4 \mathrm {m m} $$

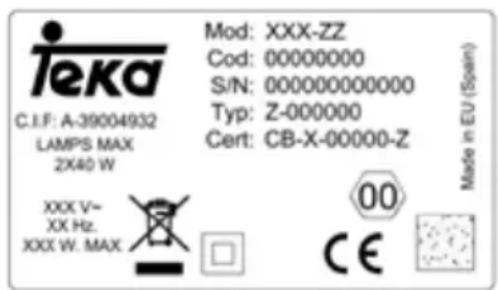

Caracteristiques electriques:

VOIR L'ETIQUETTE DES CARACTERISTIQUES

Installation

Pour fixer la hotte au meuble, on utilisera le dessin situé à les fig. 3-4.

FR

La partie inférieure de la hotte devra etre placee a une hauteur minimale de 60 cm du plan de travail pour une cuisiniere. electrique, et de 65 cm. pour une cuisiniere a gaz. Si les instructions d'installation des cuisinières a gaz indiquent une distance supérieure, il faudra en tener compte.

Pour obtenir un rendement optimum, la longueur de la tuyauterie d'évacuation extérieure ne devra pas être supérieure à QUATRE mètres et ne devra pas avoir plus de deux angles (coudes) de 90^ .

Bien qu'il soit recommandé que l'évacuation des gaz se fasse à l'extérieur, on peut installer des filtres à charbon actif qui permettent que

les gaz puissant revenir à la cuisine à travers le tube de sortie.

Si vous désirez substituer la partie frontale originale par une autre pareille au meuble, il faudra suivre les instructions suivantes (Fig.3):

• Extraire l'ensemble extractible.
• Enlever les vis (T) qui fixent la partie frontale.
• Installer la nouvelle partie frontale en la fixant de la même façon que celle qui a eté substituée.

En cas de panne

Avant de solliciter le service de réparations, veuillez effectuer les vérifications suivantes:

PANNE	CAUSE POSSIBLE	SOLUTION
La hotte ne fonctionne pas	Le cable n'est pas connecté au courant	Connector le cable au courant
	La tension n'arrive pas à la prise	Réviser et réparer le courant électrique
La hotte n'aspire pas suffisamment ou vigre	Filtre sature de graisse	Nettoyer ou substituer le filtré
	Obstruction du conduit de sortie de l'air	Eliminer les obstructions
	Conduit d'air inadéquat	Contacter l'installateur et suivre les instructions de ce manuel
Les lampes ne s'allument pas	Lampes fondues	Substituer les lampes
	Lampes dévissées	Resserrer les lampes

Protection de l'environnement

Élimination de l'emballage

L'emballage est signalé par Point vert.

Veuillez utiliser les conteneurs ajustats pour vous débarrasser de tous les materiaux de l'emballage comme carton, polystyrene expansé et film plastique. Ils seront réutilisés pour d'autres emballages.

Élimination des apparèils hors d'usage

La directive europeenne 2002/96/CE,
concernant la gestion des Résidus
d'équipements electriques et electroniques (REEE), prévoit que les appareils
electroménagers ne doivent pas'être éliminés

de la même façon que les résidus urbains solides.

Les apparèils usés doivent être recueillis séparément afin d'optimiser le recyclage des matériaux qui les composent et pour prévenir d'eventuelles atteintes à la santé publique et à l'environnement. Le symbole représentant une grande poubelle barrière d'une croix doit être apposé sur tous les produits de façon à rappeler l'obligation d'une collecte à part.

Les consommateurs doivent entraire en contact avec les autorités locales ou les points de vente pour se renseigner sur le local approprié où ils peuvent jeter les apparèils hors d'usage.

Avant de vous defaire de votre apparéil, tirez le cable d'alimentation, coupez-le et éliminéz-le.
