NÁVOD K OBSLUZE TL 740 TEKA

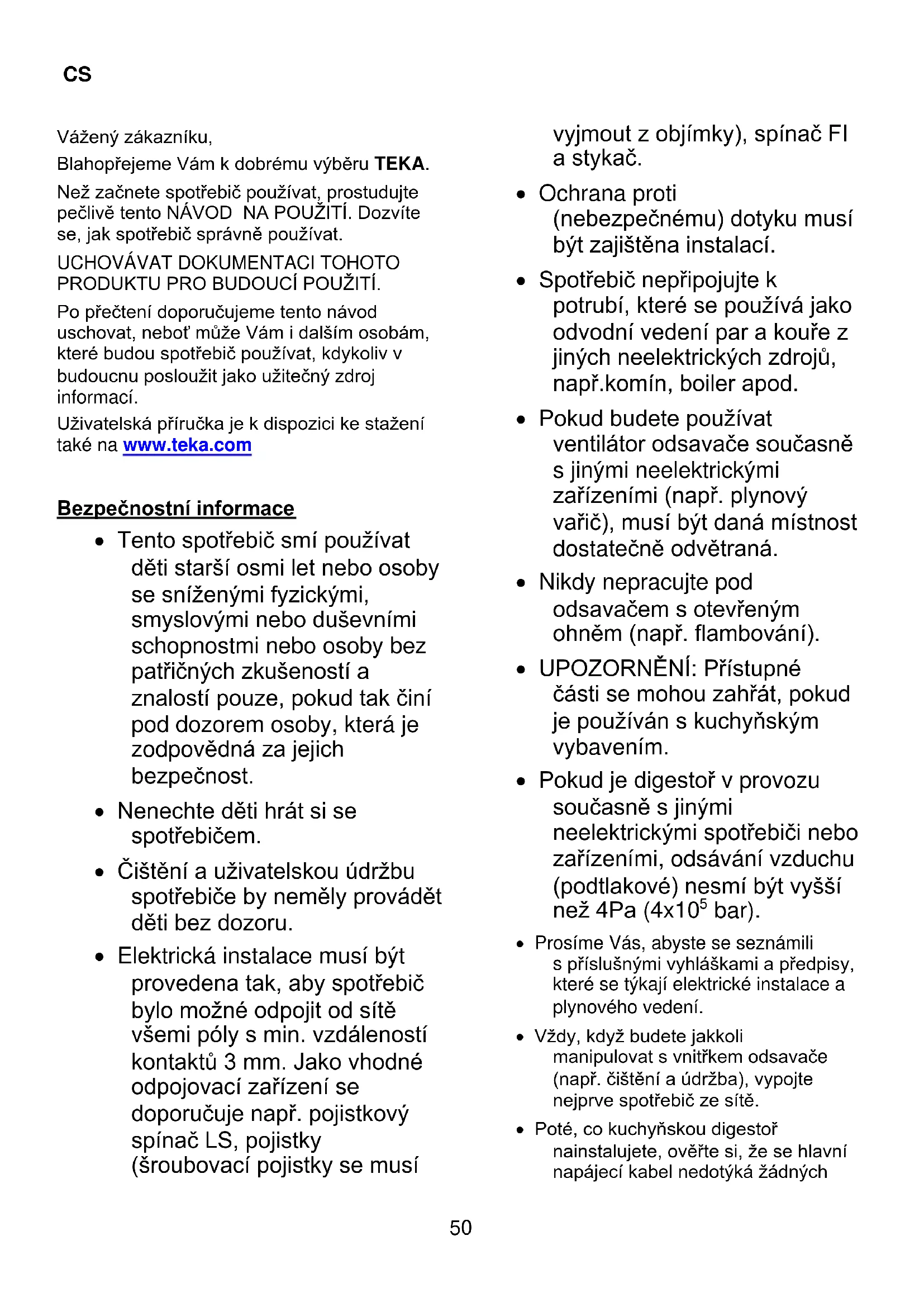

Vážený zákazníku, Blahopřejeme Vám k dobrému výběru TEKA. Než začnete spotřebič používat, prostudujte pečlivě tento NÁVOD NA POUŽITÍ. Dozvíte se, jak spotřebič správně používat.

UCHOVÁVAT DOKUMENTACI TOHOTO

PRODUKTU PRO BUDOUCÍ POUŽITÍ. Po přečtení doporučujeme tento návod uschovat, neboť může Vám i dalším osobám, které budou spotřebič používat, kdykoliv v budoucnu posloužit jako užitečný zdroj informací. Uživatelská příručka je k dispozici ke stažení také na www.teka.com Bezpečnostní informace Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost. Nenechte děti hrát si se spotřebičem. Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru. Elektrická instalace musí být provedena tak, aby spotřebič bylo možné odpojit od sítě všemi póly s min. vzdáleností kontaktů 3 mm. Jako vhodné odpojovací zařízení se doporučuje např. pojistkový spínač LS, pojistky (šroubovací pojistky se musí vyjmout z objímky), spínač FI a stykač. Ochrana proti (nebezpečnému) dotyku musí být zajištěna instalací. Spotřebič nepřipojujte k potrubí, které se používá jako odvodní vedení par a kouře z jiných neelektrických zdrojů, např.komín, boiler apod. Pokud budete používat ventilátor odsavače současně s jinými neelektrickými zařízeními (např. plynový vařič), musí být daná místnost dostatečně odvětraná. Nikdy nepracujte pod odsavačem s otevřeným ohněm (např. flambování). UPOZORNĚNÍ: Přístupné části se mohou zahřát, pokud je používán s kuchyňským vybavením. Pokud je digestoř v provozu současně s jinými neelektrickými spotřebiči nebo zařízeními, odsávání vzduchu (podtlakové) nesmí být vyšší než 4Pa (4x10

bar). Prosíme Vás, abyste se seznámili s příslušnými vyhláškami a předpisy, které se týkají elektrické instalace a plynového vedení. Vždy, když budete jakkoli manipulovat s vnitřkem odsavače (např. čištění a údržba), vypojte nejprve spotřebič ze sítě. Poté, co kuchyňskou digestoř nainstalujete, ověřte si, že se hlavní napájecí kabel nedotýká žádných51

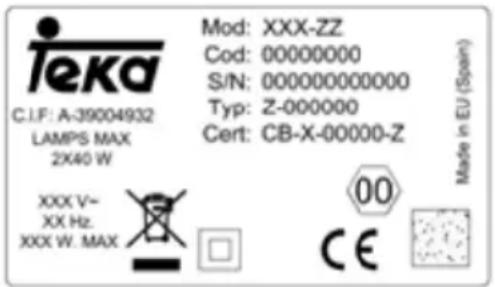

ostrých, resp. žhavých kovových předmětů. Nikdy nenechávejte hořet plynový sporák bez umístěné nádoby. Tuk, usazený ve filtrech, se může s narůstající teplotou začít rozpouštět a kapat na zapálené hořáky. Při nadměrném hromadění tuků v prostoru odsavače a na kovových filtrech hrozí nebezpečí stékání tuků a jejich vznícení. Proto je třeba vnitřek odsavače i kovové filtry čistit nejméně jednou za měsíc. Spotřebič nepřipojujte k potrubí, které se používá jako odvodní vedení par a kouře z jiných neelektrických zdrojů, např.komín, boiler apod. Ověřte si, že údaje o napětí a proudu v elektrické síti odpovídají údajům, uvedeným na štítku uvnitř spotřebiče. Při čištění vnitřku odsavače postupujte zvláště obezřetně a používejte gumové rukavice. Váš kuchyňský odsavač je konstruován pouze pro používání v domácnosti na odsávání a čištění par a plynů, které vznikají při přípravě pokrmů. Pokud použijete spotřebič k jiným účelům, je to pouze na Vaši zodpovědnost a může to být nebezpečné. Výrobce nenese žádnou zodpovědnost za škody, způsobené nesprávným používáním spotřebiče. Toto zařízení obsahuje bezpečnostní složky, že škrty ho moc, když se odstranila hlavní filtr. V případě poruchy kontaktujte nejbližší autorizovaný servis, který používá výhradně originální náhradní díly. Jakékoliv opravy nebo úpravy, provedené nekvalifikovanými osobami mohou vést poškození spotřebiče a mohou ohrozit Vaši bezpečnost. Popis spotřebiče (obr. 1-5) A Motop Push ovládací prvek, který umožňuje vybrat 3 rychlosti. Nízká Vysoká Intenzivní B Light Push ovládací prvek, který umožňuje vybrat 3 pozice. Zapnuto 0 Vypnuto A Automaticky Osvĕtlení sestávající se ze žárovek. D Tukové filtry umístžĕné v prostoru nad hořáky, v případĕ čištĕní je lze snadno vyjmout. E Výsuvná jednotka umožňující zvĕtšit prostor zachycující plyny. F Možnost vložení pachového filtru z aktivního uhlí (obr.5). G-H Zpĕtné klapky umístĕte do vyústĕní odtahu odsavače, jejich konce zasuňte do přiipravených otvorů (obr.2) Návod na použití Stisknutím tlačítka dle obr. 1 můžete ovládat funkce odsavače. Odsavač páry zapněte několik minut před začátkem vaření, aby bylo ještě před vznikem výparů zajištěno plynulé proudění vzduchu. Po skončení vaření nechte odsavač zapnutý ještě několik minut (asi 3-5 min) kvůli dokonalému odvedení mastnot ze vzduchového vývodu. Tím zabráníte návratu mastnoty, kouře a pachů. Čištění a údržba Než začnete s čištěním nebo údržbou, zkontrolujte, zda je spotřebič vypojen ze zásuvky. Během čištění a údržby dbejte na dodržování bezpečnostních pokynů. Existuje riziko požáru, pokud čištění není provedeno v souladu s pokyny. Čištění filtru Abyste mohli vytáhnout filtry, je třeba uvolnit příchytné body. K vyčištění filtru můžete využít myčku na nádobí (viz poznámky)nebo můžete filtr nechat odmočit v horké vodě, což usnadní52

následné odstranění tuku. Můžete použít také různé speciální spreje (chránící nekovové části). Po vyčištění nechte filtr oschnout. Poznámky: Čištění v myčce při použití agresivních mycích prostředků může způsobit ztmavnutí kovových částí, nemá to však žádný vliv na účinnost filtru při zachycování plynů. Pamatujte: Filtr je nutné čistit alespoň jednou za měsíc, v závislosti na frekvenci používání digestoře. Je třeba si uvědomit, že tuk se v odsavači usazuje při každém vaření, bez ohledu na to, zda je odsavač zapnutý, či nikoli.. Čištění korpusu odsavače Doporučujeme použít teplou vodu (40ºC) se saponátem. Při mytí věnujte zvláštní pozornost mřížkám. Nakonec spotřebič osušte hadříkem, který nepouští vlákna. Pamatujte: Nikdy nepoužívejte kovové drátěnky nebo abrazivní prostředky, kterými byste mohli poškodit povrch. Nepoužívejte škrabky a jiné kovové nástroje. Aktivní uhlíkový filtr Při instalaci uhlíkového filtru stiskněte úchytné body na každé straně motoru a pootočte ve směru hodinových ručiček. Uhlíkové filtry mají životnost od tří do šesti měsíců v závislosti na podmínkách používání. Aktivní uhlíkové filtry nelze čistit ani regenerovat. Po uplynutí jejich životnosti musí být vyměněny. Pokud chcete použité filtry vyměnit za nové, postupujte opačně než při jejich instalaci. Výměna žárovek Uvolněním držáku filtru umožníte přístup k žárovkám. Zkontrolujte, zda je přístroj vypojen ze sítě a zda žárovky, které je třeba vyměnit, nejsou horké. Žárovky mohou mít max. Výkon 40W. Technické údaje (obr. 4) Rozměry Šířka´ = 600 / 700 mm Hloubka = 300 mm Výška = 184 mm Elektrické údaje: Odkazujeme na štítek s technickými údaji Instalace Při upevňování odsavače ke kuchyňské lince postupujte podle schématu (obr. 3-4). Spodní část kuchyňského odsavače musí být upevněna nejméně 60 cm nad deskou elektrického vařiče a 65 cm nad deskou plynového nebo kombinovaného vařiče. (Pokud je uvedena větší vzdálenost plynových hořáků, je třeba ji dodržet). Pokud je digestoř v provozu současně s jinými neelektrickými spotřebiči nebo zařízeními, odsávání vzduchu (podtlakové) nesmí být vyšší než 4Pa (4x10-5bar). Pro dosažení optimálního výkonu nesmí být vnější vývod delší než ČTYŘI METRY a nesmí mít více než dva úhly 90o. Pokud není možné odvádět výpary ven, lze vybavit kuchyňské odsavače aktivními uhlíkovými filtry, pomocí kterých jsou výpary recyklovány a čistý vzduch se vrací zpět do místnosti. UPOZORNĚNÍ: Přístupné části se mohou zahřát, pokud je používán s kuchyňským vybavením. Pokud si přejete vymĕnit přední část odsavače a nahradit ji částí hodící se k Vaší kuchyňské lince, postupujte následovnĕ (obr.3):

• Vytáhnĕte vyjímatelnou jednotku.

• Odejmĕte šrouby, které drží přední část.

• Připevnĕte novou přední část za pomoci stejných šroubů, které drželi starou část53

Váš příspěvek k ochraně ţivotního prostředí Lividace obalu Obal je oznaĉen logem „Zeleného bodu“. Pro likvidaci vńech obalových materiálů, jako je karton, pěnový polystyren a ochranné fólie, pouņijte přísluńné sběrné nádoby. Tím se zajistí jejich recyklace. Likvidace vyřazených zařízení Evropská norma 2002/96/ES o elektrických a elektronických vyřazených zařízeních (WEEE - Odpad tvořený elektrickými a elektronickými zařízeními) zakazuje likvidaci elektrických spotřebiĉů v rámci běņného domovního odpadu. Vyřazená zařízení musí být proto sesbírána odděleně od ostatního odpadu, aby se optimalizoval procentuální podíl opětovného pouņití a recyklace materiálů, které tvoří tyto zařízení, a aby se zabránilo moņnému ublíņení na zdraví osob a ńkodám na ņivotním prostředí. Symbol přeńkrtnutého końe musí být aplikován na vńechny výrobky kvůli zdůraznění povinnosti jejich oddělené likvidace. Uņivatel se musí spojit s kompetentními místními orgány nebo s nańimi prodejními misty, kde získá informace o nejbliņńím místu sběru starých elektrospotřebiĉů. Před provedením likvidace zajistěte bezpeĉnost zařízení oddělením napájecího kabelu, jeho odstřihnutím a přísluńnou náleņitou likvidací.54
