BEDIENUNGSANLEITUNG TL 740 TEKA

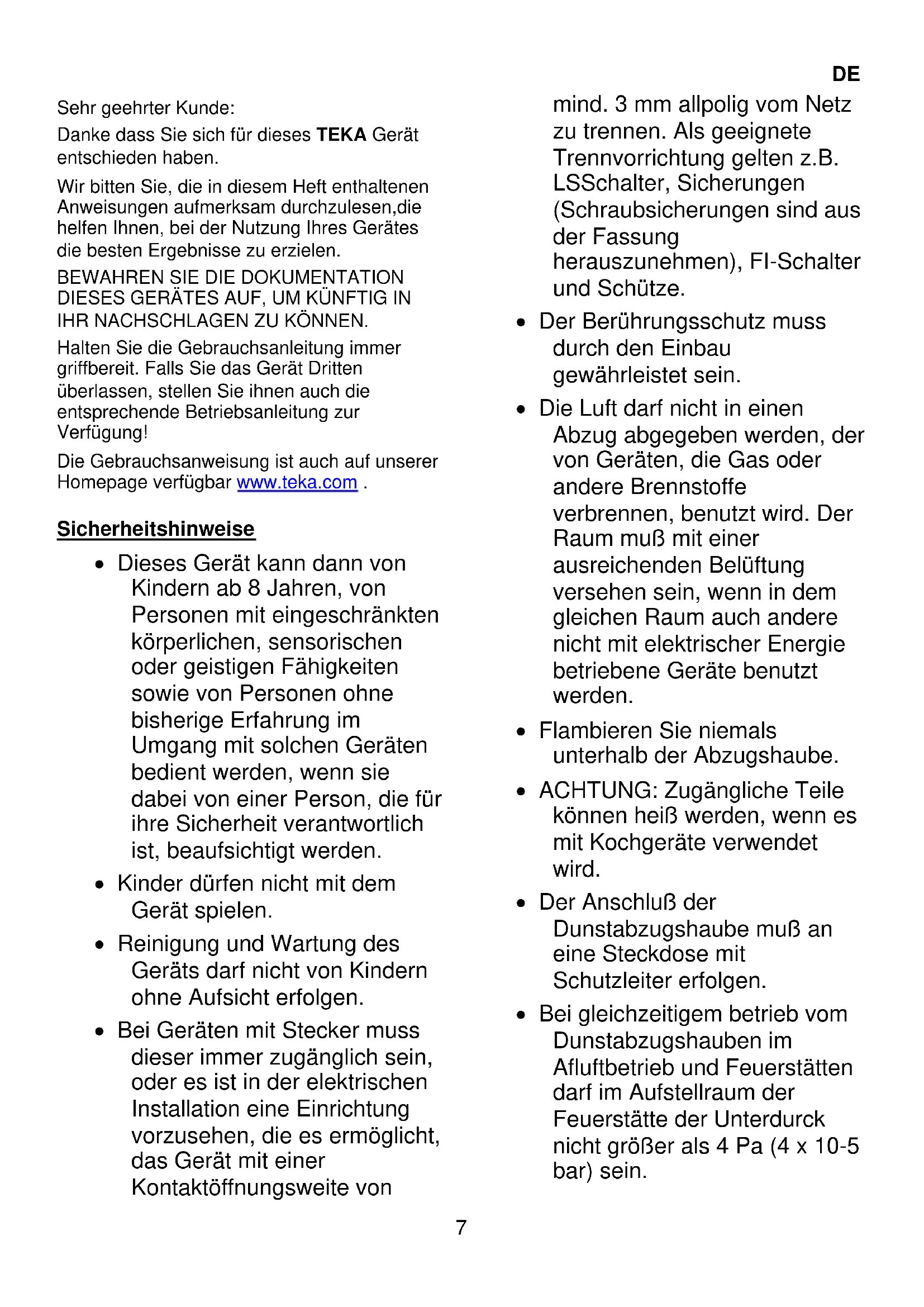

Sehr geehrter Kunde:

Danke dass Sie sich für diesen TEKA Gerät entschieden haben.

Wir bitten Sie, die in dieser Heft enthaltenen Anweisungen aufmerksam durchzulesen, die halten Ihnen, bei der Nutzung Ihres Gerätes die besten Ergebnisse zu erzielen.

BEWAHREN SIE DIE DOKUMENTATION DIESES GERATES Auf, UM KUNFTIG IN IHR NACHSCHLAGEN ZU KONNEN.

Halten Sie die Gebrauchsanleitung immer griffbereit. Falls Sie das Gerät Dritten überlassen, stellen Sie ihren auch die entsprechende Betriebsanleitung zur Verfügung!

Die Gebrauchsanweisung ist auch auf unserer Homepage verfügbar www.teka.com.

Sicherheitshinweise

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie bereits von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speien.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.
• Bei Geräten mit Stecker muss dieser immer zugänglich sein, oder es ist in der elektrischen Installation eine Einrichtung vorzusehen, die es ermöglich, das Gerät mit einer Kontaktöffnungseite von

mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten z.B. LSSchalter, Sicherungen (Schraubsicherungen sind aus der Fassung hersauszunehmen), FI-Schalter und Schütze.

• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  Die Luft darf nicht in einen Abzug abgegeben werden, der von Geräten, die Gas oder andere Brennstoffe verbrennen, benutzt wird. Der Raum muß mit einer ausreichenden Belüftung versehen sein, wenn in dem gleichen Raum auch andere nicht mit elektrischer Energie betriebene Geräte benutzt werden.

• Flambieren Sie niemals unterhalb der Abzugshaube.

• ACHTUNG: Zugängliche Teile können heißt werden, wenn es mit Kochgeräte verwendet wird.
• Der Anschluß der Dunstabzugshaube muß an eine Steckdose mit Schutzleiter erfolgen.
• Bei gleichzeitigem betrieb vom Dunstabzugshauben im Afluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdurch nicht großer als 4 Pa (4 x 10-5 bar) sein.

DE

• Beachten Sieittevor der erstmaligen Inbetriebnahme die Anweisungen hinsichtlich Installation und Anschluß der Dunstabzugshaube.
• Ziehen Sie niemals am Kabel, wenn Sie die Dunstabzugshaube vom Netz trennen wollen.
• Benutzen Sie die Dunstabzugshaube nicht mit defektem oder angeschnittenem Netzkabel, oder wenn das Gerät sightbare Schäden im Bereich der Bedienelemente aufweist.
• Wenn die Dunstabzugshaube nicht mehr oder nicht mehr richtig Funktioniert, trennen Sie diese vom Netz und setzen Sie sich mit dem technischen Kundendienst in Verbindung.
• Achten Sieitte stets darauf die Kochstellen unter der Dunstab-zugshaubenicht ohne ein darauffgestelltesGefaB in Betrieb sind.
• Vermeiden Sie Fettablagerungen auf allen Teilen der Dunstabzugshaube und insbesondere im Filter, es besteht Brandgefahr.
• Informieren Sie sich vor Einbau der Dunstabzugshaube über die jeweils geltenden ortlichen Vorschriften über Luft- und Rauchabzug.
• Prufen Sie vor Anschluß der Dunstabzugshaube an das Netz, ob Frequenz und Spannung mit den Angaben auf dem an der Unterseite angebrachten Typenschild übereinstimmen.
• Wir empfehlen Ihnen, bei der Reinigung Schutzhandschuhe zu tragen und bei der Reinigung des Inneren der Dunstabzugshaube mit größter Vorsicht vorzugehen.
• Ihr Dunstabzugshaube ist ausschließlich für einen Einsatz im Heimbereich zur Reinigung und Absaugung von Kuchendünsten bestimmt, die bei der

Speisezubereitung entstehen. Der Einsatz für andere Anwendungen erfolgt ausschließlich auf Ihr Risikov und kann gefährlich sein.

• Dieses Gerät enthalt eine Sicherheitskomponente, dass es unterbricht den Strom, wenn Sie die wichtigsten Filter zu entfernen.
  Hinsichtlich aller Reparaturarbeiten wenden Sie sichitte an die nachstgelegene Kundendienstelle, die eine Verwendung von Originalersatzteilen garantiert. Alle Reparaturen oder Eingriffe durch anderes Personal konnen Schaden und Funktionstörungen am Gerathervorrufen und Gefahren fur ihre Sicherheit zur Folge haben. Der Hersteller haftet nicht fur Schaden aus einer unsachgemieten Verwendung des Gerats.

Gerätebeschreibung (Abb. 1-5)

A Fahren Sie Stoßsteuerung, die 3 Geschwindigkeiten vorwahlen darf.

Leistungsstufe

+Intensivstufe

Intensiv

B Beleuchten Sie Stoßsteuerung, die 3 Stellungen vorwahlen darf

0 Aus

A Automatisch
C Beleuchtung mit Gluhlampen
D Zur Reinigung einfach abnehmbare Filter über dem Kochbereich
E Auszug zur Einstellung einer größeren Absaugfläche
F Einbaumogglichkeit fur Aktivkohle-filter (Abb.5)
G-H Rückschlagklappen zum Aufsatz auf die hierfür am Abzug vorgesehenen Durchbrüche (Abb.2).

Bedienungsanweisung

Durch Betätigkeiten in der Abbildung 1 bezeichneten Bedienelemente werden die Funktionen der Dunstabzugshaube gesteuert.

Schalten Sie die Dunstabzugshaube einzel. Minuten vor Kochbeginn ein (zwischen 3 und 5. Minuten). Hierdurch wird eine kontinuierliche und stabile Luftströmung erreicht, wenn die Dämpfe abzusaugen sind.

Die Dunstabzugshaube nach dem Kochen noch eine Zeit (zwischen 3 und 5 Minuten) weiterlaufen setzen, damit Feteilchen aus der Abluftleitung vollständig nach außen transportiert werden. Auf diese Weise wird das Rückströmen von Fett, Dämpfen und Gerüchen verhindert.

Reinigung und Pflege

Überzeugen Sie sich vor Beginn aller Reinigungs- oder Pflegearbeiten davon, daß das Gerät vom Netz getrennt ist.

Beachten Sie bei allen Reinigungs- und Pflegearbeiten die Sicherheitshinweise.

Wenn die Reinigung nicht gemäß der Gebrauchsanleitung regelmäßig durchgeführt wird, besteht die Gefahr eines Brandes.

Reinigung der Filter

Hängen Sie die Filter durch Betätigung der Verschlüsse aus. Tauchen Sie die Filter zur Reinigung in heiβes Wasser, bis sich die Fettreste aufgelöst haben, spulen Sie diese danach mit flieBendem Wasser ab. Die Verwendung eines speziellen fettlosenden Sprays zur Reinigung der Filter ist ebenfalls möglich. Die Filter konnen auch in der Geschirrspulmaschine gereinigt werden (siehe Anmerkung). Stellen Sie die Filter darin senkrecht auf, damit sich keine Speisereste darauf auf absetzen konnen. Nach der Reinigung die Filter trocknen und anschlieBend wieder in die Dunstabzugshaube eingetzen.

Achtung: die Dunstabzugshaube wird nicht Funktionieren, bis Sie den Hauptfilter installieren

Anmerkung: Durch Reinigung mit aggressiven Spülmitteln im Geschirrspüler kann die metallische Filteroberfläche schwarz anlaufen, ohne daß jedoch die Rückhaltefährigkeit für Fette beeinträchtigt wird.

Achtung: In Abhängigkeit vom Grad derutzung der Dunstabzugshaube ist eine Reinigung der Filter mindestensomal monatlich erforderlich. Beachten Sieitte, daB beimKochen auch dann Fettablagerungen an der Dunstabzugshaube und imFilter auftreten, wenn diese nicht in Betrieb ist.

Reinigung der Filterhalterung und des Gehäuses der Abzugshaube

Zur Reinigung wird die Verwendung eines in warmer Seifenlauge mit einer Temperatur von etwa 40^ angefeuchteten Tuchs empfohlen. Reinigen Sie besonderss sorgfältig alle Schlitze und trocknen Sie anschließend alle Flächen gründlich mit einem nicht fasernden Tuch.

Achtung:

• Verwenden Sie zur Reinigung keine metallischen Scheuerschwämme oder krat-zend wirkende Mittel, durch welche die Oberfläche beschädigt werden kann.
• Kratzen Sie nicht mit harten Gegenständen wie Messer, Scheren usw.

Aktivkohlefilter

Zum Einbau der Aktivkohlefilter mussen die Befestigungselemente an Motor und Filter ausgerichtet, das Filter aufgesetzt und durch Drehen in Uhrzeitigerrichtung verriegelt werden.
Die Nutzungsdauer der Aktivkohlefilter be-tragt in Abhängigkeit von der jeweiligen Intensität der Nutzung drei bis sechs Monate.
Die Aktivkohlefilter konnen weder gewaschen noch regeneriert werden. Sie sind daher auszutauschen, wenn deren Filterwirkung erschöpf ist.
- Der Austausch verbrauchter Aktivkohlefilter erfolgt in umgekehrter Reihenfolge des Einbaus.

Austausch der Gluhlampen

Die Gluhampen sind nach Aushängen der Filterhalterung zugänglich.
- Achten Sie darauf, daß die Dunstabzugshaube vor dem Lampenwechsel

DE

vom Netz getrennt wird und die Gluhlampen abgekühlt sind.

Die Leistung der Gluhlampen darf maximal 40W detragen.

Technische Informationen (Abb. 4)

Abmessungen: Breite = 600 / 700mm

$$ \mathrm {T i e f e} = 3 0 0 \mathrm {m m} $$

$$ \text {H o h e} = 1 8 4 \mathrm {m m} $$

Elektrische Kennwerte:

SIEHE TYPENSCHILD

Einbau

Zum Einbau der Dunstabzugshaube in das Kuchenmöbel benutzen Sieitte die Schablone auf abb.3-4.

Die Unterseite der Dunstabzugshaube muß eine Mindesthöhe von 60 cm über elektrischen Kochstelle und 65 cm. Über Gaskochstellen aufweisen. Ist in den Einbauanweisungen für ein Gaskochfeld ein größer Abstand angegeben, muß

dieser entsprechend berücksichtigt werden.

Um eine optimale Leistung der Dunstab-zugshaube zu erreichen, darf die Länge des Abzugsrohrs VIER Meter nicht überschreiben und sollte nicht mehr als zwei 90^ -Winkel enthalten.

Obwohl eine Absaugung der beim Kochen entstehenden Dämpfe nach außen empfohlen wird, konnen Aktivkohlefilter ein-gebaut werden, die eine Rückführung der gereinigten Gase in die Küche über das Abzugsrohr erfolglichen.

Möchten Sie die Original-Frontabdeckung durch eine zu Ihr dem Kuchenmöbel passende ersetzen, gehen Sie wie folgt vor (Abb.3):

• Ziehen Sie den Auszug heraus.
• Losen Sie die Schrauben (T) zur Befes-tigung der Frontabdeckung.
• Bringen Sie die neue Frontabdeckung an und befestigen Sie diese wie das Originalteil.

Wenn das Gerät nicht Funktioniert

Bevor Sie den Reparaturdienst verständigen, führen Sieitte die nachfolgenden Überprüfungen durch:

Fehler	Mögliche Ursache	Abhilfe
Die Dunstabzugshaube Funktioniert nicht.	Das Netzkabel ist nicht angeschlossen.	Netzkabel anschließen.
	Die Steckdose führt keine Spannung.	Für Spannungszuführung zur Steckdose sorgen.
Die Absaugleistung der Dunstabzugshaube ist zu gering, oder es treten Vibrationen auf.	Der Filter ist mit Fett gesättigt.	Filter reinigen oder auswechseln.
	Das Abzugsrohr ist verstopft.	Die Verstopfungen beseitigen.
	Die Luftkanäle sind nicht richtig dimensioniert.	Setzen Sie sich mit dem Installateur in Verbindung und beachten Sie die Angaben in der Bedienungsanleitung.
Die Beleuchtung faktioniert nicht.	Die Lampen sind durchgebrannt.	Lampen auswechseln.
	Die Lampen sitzen locker.	Lampen ordnungsgemäß einschrauben bzw. eindrücken.

Hinweise zum Umweltschutz

Entsorgung der Verpackung

Die Verpackung ist mit einem Grünen Punkt gekennzeichnet.

Benutzen Sie geeignete Behältnisse, um alle Verpackungsmaterialien, wie Pappe, Styropor und Folien, zu entsorgen. Auf diese Weise wird die Wiederverwertung der Verpackungsmaterialien gewährleistet.

Entsorgung von stillgelegten Geräten

Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass die elektrischen Haushaltgeräte nicht im normalen Abfallfluss des festen Stadtmulls entsorgt werden)dürfen.

Die außer Betrieb gesetzten Geräte müssen getrennt abgeholt werden, um den Anteil der Rückgewinnung und Wiederverwendung der Werkstoffe, aus denen sie bestehen, zu optimieren und um potentielle Schäden für die Gesundheit der Menschen und die Umwelt zu vermeiden.

Das Symbol, welches aus einem mit einem Kreuz durchgestrichenen Müllcontainer besteht, ist auf sãmtlichen Erzeugnissen anzubRINGen, um so an die Verpflichtung der separates Abholung zu erinnern.

Die Verbraucher haben sich mit den lokalen Behörden bzw. den Verkaufsstellen in Verbindung zu setzen, um Informationen über den Ort einzuholen, der zur Lagerung der alten elektrischen Haushaltsgeräte geeignet ist.

Machen Sie Ihr Gerät unbrauchbar, bevor Sie es entsorgen. Ziehen Sie das Netzkabel Heraus, schneiden Sie es ab und entsorgen Sie es.
