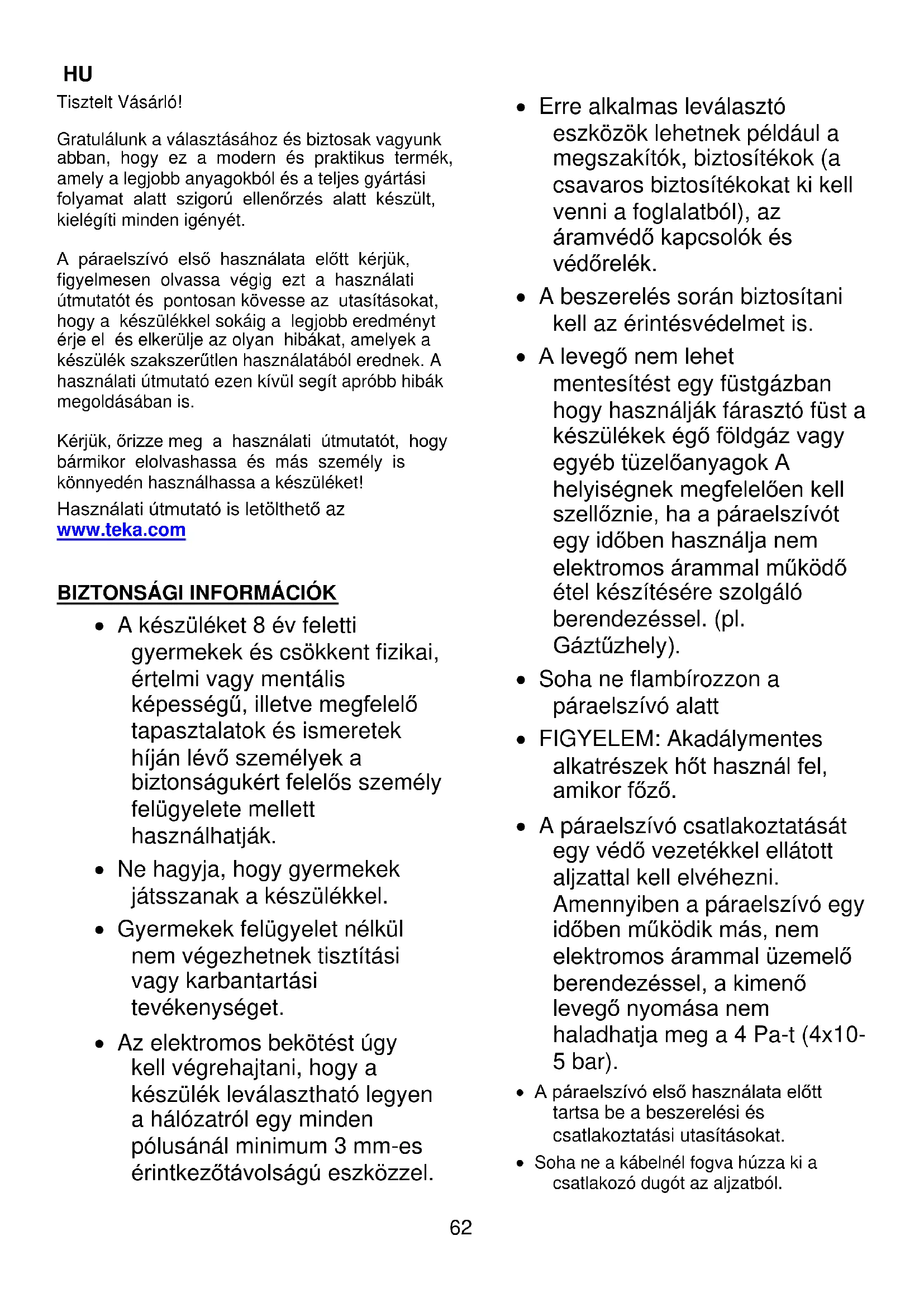

HASZNÁLATI ÚTMUTATÓ TL 740 TEKA

Tisztelt Vásárló! Gratulálunk a választásához és biztosak vagyunk abban, hogy ez a modern és praktikus termék, amely a legjobb anyagokból és a teljes gyártási folyamat alatt szigorú ellenőrzés alatt készült, kielégíti minden igényét. A páraelszívó első használata előtt kérjük, figyelmesen olvassa végig ezt a használati útmutatót és pontosan kövesse az utasításokat, hogy a készülékkel sokáig a legjobb eredményt érje el és elkerülje az olyan hibákat, amelyek a készülék szakszerűtlen használatából erednek. A használati útmutató ezen kívül segít apróbb hibák megoldásában is. Kérjük, őrizze meg a használati útmutatót, hogy bármikor elolvashassa és más személy is könnyedén használhassa a készüléket! Használati útmutató is letölthető az www.teka.com

BIZTONSÁGI INFORMÁCIÓK

A készüléket 8 év feletti gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek a biztonságukért felelős személy felügyelete mellett használhatják. Ne hagyja, hogy gyermekek játsszanak a készülékkel. Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet. Az elektromos bekötést úgy kell végrehajtani, hogy a készülék leválasztható legyen a hálózatról egy minden pólusánál minimum 3 mm-es érintkezőtávolságú eszközzel. Erre alkalmas leválasztó eszközök lehetnek például a megszakítók, biztosítékok (a csavaros biztosítékokat ki kell venni a foglalatból), az áramvédő kapcsolók és védőrelék. A beszerelés során biztosítani kell az érintésvédelmet is. A levegő nem lehet mentesítést egy füstgázban hogy használják fárasztó füst a készülékek égő földgáz vagy egyéb tüzelőanyagok A helyiségnek megfelelően kell szellőznie, ha a páraelszívót egy időben használja nem elektromos árammal működő étel készítésére szolgáló berendezéssel. (pl. Gáztűzhely). Soha ne flambírozzon a páraelszívó alatt FIGYELEM: Akadálymentes alkatrészek hőt használ fel, amikor főző. A páraelszívó csatlakoztatását egy védő vezetékkel ellátott aljzattal kell elvéhezni. Amennyiben a páraelszívó egy időben működik más, nem elektromos árammal üzemelő berendezéssel, a kimenő levegő nyomása nem haladhatja meg a 4 Pa-t (4x10- 5 bar). A páraelszívó első használata előtt tartsa be a beszerelési és csatlakoztatási utasításokat. Soha ne a kábelnél fogva húzza ki a csatlakozó dugót az aljzatból.63

Ne kapcsolja be a páraelszívót, ha a hálózati kábelen sérülések láthatók (kopás, vágás) vagy a kapcsolótábla körül az elhasználódás jelei láthatók. Amennyiben a páraelszívó nem, vagy hibásan működik, válassza le a készüléket az elektromos hálózatról és értesítse a szakszervizt. Soha ne hagyjon a páraleszívó alatt gázégőt bekapcsolva ráhelyezett edény nélkül. Ügyeljen arra, hogy a páraelszívó semmilyen részére ne rakódjon le zsír, különösen a szűrőre ne, MERT EZ TÜZET OKOZHAT. A páraelszívó beszerelése előtt tanulmányozza az érvényben lévő helyi előírásokat. Mielőtt csatlakoztatná a páraelszívót a hálózatra, győződjön meg arról, hogy a feszültség és a frekvencia megegyezik a páraelszívó belső oldalán található típuscímke adataival. A páraelszívó belső részének tisztításakor óvatosan járjon el és ajánlatos kesztyű használata. Ez a páraelszívó háztartási használatra készült és kizárólag ételkészítésből keletkező pára elszívására és tisztítására használható. Más célra történő használat esetén a gyártó és a forgalmazó semmilyen felelősséget nem vállal és veszélyt jelenthet a felhasználóra. Ez a készülék tartalmaz egy biztonsági elem, hogy vágja ki a készüléket, ha távolítsa el a szűrőt. Ha szerelésre van szükség, forduljon a legközelebbi engedélyezett műszaki szervizhez, és ragaszkodjon eredeti alkatrészek beszereléséhez! Más által végzett szerelések és módosítások a készülék meghibásodásához és hibás működéséhez vezethetnek és veszélyeztethetik a készülék biztonságos működését. A gyártó és a forgalmazó nem vállal semmilyen felelősséget a készülék nem rendeltetésszerű használata esetén. A készülék leírása (1 - 5 ábra) A Gépjármű felöklel ellenőrzését teszi lehetővé, hogy válasszon ki három sebességet. Első Második Intenzív B Figyelembevételével – felöklel ellenőrzését teszi lehetővé, hogy válasszon 3 lehetővé. Bekapcsolva 0 Kikapcsolva A Automatikus C Műanyag lámpaelőtét. A fényforrás (világítás) helye. D Fémszűrők. Könnyen kivehetők a tisztításhoz. E Fogantyú. F Motorrács(ok). Az aktív-szén szűrő(k) rögzítési helye (5. ábra). G-H Visszacsapószelep alkatrész. A félköríves műanyag lapok a kifúvó nyílás belsejének furataiba pattinthatók. Aktívszenes szűrésnél nem használhatók! (2. Ábra). Használati utasítások Az 1. ábrán látható gomb megnyomásával szabályozhatja a páraelszívó működését. A jobb páraelszívó hatás érdekében kapcsolja be a készüléket 3-5 perccel a főzés megkezdése előtt, hogy a levegőáramlás folyamatos és stabil legyen a páraképződéskor! A főzés befejezése után hagyja még néhány percig (3-5 perc) bekapcsolva a páraelszívót, hogy a készülék a zsírrészecskéket az elszívó vezetékből teljesen kívülre vezesse. Így elkerülheti a zsír, gőz és szagok visszaáramlását. Tisztítás és karbantartás Minden tisztítási és karbantartási művelet előtt válassza le a páraelszívót a hálózatról.64

A tisztítási és karbantartási műveletek elvégzésekor tartsa be a biztonsági utasításokat. Tűzveszély van, ha az elszámolási nem végzik megfelelően az utasításokat. A szűrő tisztítása A szűrők kivételéhez oldja ki a rögzítő elemeket! A tisztításhoz áztassa be a szűrőt meleg vízbe, amíg a zsír leoldódik, majd mosogassa el folyó víz alatt! Speciális zsíroldó spray is használható a szűrő tisztításához. A szűrő mosogatógében is tisztítható (figyelje a megjegyzést). A szűrőt függőlegesen tegye a mosogatógépbe, hogy ne rakódhasson rá ételmaradék! A tisztítás után hagyja megszáradni a szűrőt, majd helyezze vissza a páraelszívóba! Figyelem: A páraelszívó nem működik, amíg újra a fő szűrő. Megjegyzés: A mosogatógépben agresszív tisztítószerrel történő tisztításkor a fém részek felülete megfeketedhet, ami semmilyen hatással nincs szűrő zsírelnyelő tulajdonságra. Figyelem: A szűrőt legalább havonta egyszer tisztítsa meg a páraelszívó használatának gyakoriságától függően! Ügyeljen arra, hogy főzés közben a zsír lerakódik a páraelszívóra akkor is, ha a páraelszívó nincs bekapcsolva! A szűrőtartó és a páraelszívó test tisztítása A tisztításhoz egy meleg, körülbelül 40C-os mosogatószeres vízbe mártott rongyot használjon! Különös alapossággal tisztítsa meg a nyílásokat és végül alaposan törölje szárazta a felületet egy szálmentes ronggyal! Figyelem:

• Soha ne használjon fémes szivacsot, vagy agresszív szereket, mert ezek károsíthatják a felületet!.

• Ne karcolja meg a felületet kemény tárgyakkal, mint például kés, olló, stb.!. Aktív szénszűrő

• Az aktív szénszűrő beszereléséhez a motoron lévő rögzítő elemeknek és a szűrőnek egybe kell esnie. Illessze be a szűrőt és rögzítse az óramutató járásával megegyező irányba történő forgatással!

• A szénszűrő három-hat hónapig használható a páraelszívó használatának intenzitásától és gyakoriságától függően.

• Az aktív szénszűrő nem regenerálható és nem mosható. Amikor elhasználódott, ki kell cserélni azt. A használt szűrő cseréje a beszerelés fordított sorrendjében történik. Az égők cseréje Az izzók az üveg fedőelem levétele után válnak hozzáférhetővé. Az izzó cseréje előtt válassza le a készüléket a hálózatról és várja, meg amíg az izzó lehűl! Az izzó maximális teljesítménye 40

Műszaki adatok (lásd 4. ábra) Méretek: Szélesség = 600 / 700 mm Mélység = 300 mm Magasság = 184 mm Elektromos jellemzők: LÁSD A TÍPUSCÍMKÉT! Beszerelés (3-4. ábra) A páraelszívó alsó részének legalább 60 cm-re kell lennie elektromos főzőlapoktól és 65 cm távolságra gázfőzőlapoktól. Amennyiben a gázfőzőlaphoz tartozó használati útmutató ennél nagyobb távolságot ír elő, úgy azt kell betartani. Az optimális teljesítmény biztosításához az elszívó cső hosszúsága nem haladhatja meg a NÉGY métert, és nem lehet benne kettőnél -os görbület. A szabadba történő elvezetés ajánlott, de az aktív szénszűrő használata lehetővé teszi a megtisztított levegő visszavezetését a konyhába az elszívó csövön keresztül. Ne hagyja magára a működő készüléket! Amennyiben cserélni szeretné a fogantyút kövesse a következő utasításokat (ábra 3).65

Vegye le az első fémszűrőt! Távolítsa el csavarhúzóval a (T) csavarokat, amelyek tartják a fogantyút! Rögzítse az új fogantyút ugyanazokkal a csavarokkal, amelyek a régit tartották! Hiba esetén Mielőtt egy esetleges hiba esetén hívná a műszaki szerviz szolgálatot, kérjük, végezze el a következő egyszerű ellenőrzéseket: Hibajelenség Lehetséges okok Megoldás A páraelszívó nem működik A hálózati kábel nincs csatlakoztatva Csatlakoztassa a hálózati kábelt! Az aljzat nem vezeti a feszültséget. Cseréltesse ki / szereltesse meg szakemberrel alzatot! A páraelszívó nem szív megfelelően, vagy rezeg A szűrő zsírral telítődött. Tisztítsa meg vagy cserélje ki a szűrőt! Eltömődött az elszívó cső. Szüntesse meg az eltömődést! Nem megfelelő a levegő csatorna. Értesítsen szakképzett szerelőt és kövesse a használati útmutató utasításait! A lámpa nem világít Kiégett az égő. Cserélje ki az égőt! Az égő kilazult. Helyesen szerelje be az égőt illetve nyomja be! A csomagolás ártalmatlanítása A csomagoláson a Zöld Pont jel látható A csomagolóanyag minden részét, úgymint a kartont, a hungarocellt és a műanyag csomagolást a megfelelő tárolókban helyezzük el. Ezáltal biztosak lehetünk benne, hogy a csomagolóanyagok újra felhasználásra kerülnek. A már nem használt készülékek ártalmatlanítása kezeléséről szóló 2002/96/EC számú Európai direktíva értelmében az elektromos háztartási készülékeket nem szabad a normál háztartási hulladékkal együtt kezelni. A kiöregedett készülékeket külön kell gyűjteni, ezzel optimalizálva az alkatrészek felújításának, illetve az újrafeldolgozásnak a lehetőségét, valamint megelőzve az emberi egészség és a környezet szempontjából esetlegesen jelentkező veszélyeket. Minden ilyen terméken el kell helyezni az áthúzott kukát ábrázoló jelölést, így figyelmeztetve az embereket arra, hogy az ilyen termékeket külön kell gyűjteni. A vásárlók felvehetik a kapcsolatot a helyi hatóságokkal vagy gyűjtőhelyekkel és tájékoztatást kérhetnek arról, hol helyezhetik el kiöregedett háztartási gépeiket. Mielőtt a készüléktől megválnánk, tegyük használhatatlanná úgy, hogy kihúzzuk és átvágjuk a tápkábelt.66
