Type de produit	Amplificateur intégré stéréo
Marque	YAMAHA
Modèle	AS1200
Catégorie	Ampli home-cinéma
Puissance de sortie (8 ohms)	90 W + 90 W (20 Hz - 20 kHz, 0,07 % DHT)
Puissance de sortie (4 ohms)	150 W + 150 W (autres modèles)
Puissance dynamique (8 ohms)	105 W + 105 W
Impédance d'enceinte supportée	8 ohms (minimum 4-6 ohms selon configuration)
Entrées audio	PHONO (MM/MC), CD, TUNER, LINE 1, LINE 2, MAIN IN
Sorties audio	Enceintes A/B, PRE OUT, LINE 2 OUT, Casque (PHONES)
Circuit de puissance	Symétrie flottante
Circuit de tonalité	Système de volume parallèle avec commandes BASS/TREBLE
Préampli phono	Circuits discrets pour MM et MC
Alimentation	Transformateur torique avec 4 circuits distincts
Consommation	350 W (autres modèles), 250 W (Asie)
Consommation en veille	0,2 W (veille), 0,1 W (hors tension)
Fonctions spéciales	Mise en veille automatique (8 h), déclencheur Trigger, télécommande infrarouge, indicateur de niveau (Peak/VU/Dimmer), connexion bifilaire
Accessoires fournis	Télécommande, piles AAA (x2), cordon d'alimentation, mode d'emploi, brochure de sécurité
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de benzène ou diluant
Sécurité	Lire la brochure de sécurité avant utilisation. Ne pas ouvrir l'appareil. Débrancher en cas d'orage
Pièces détachées et réparabilité	Contacter un revendeur ou SAV Yamaha agréé pour toute réparation

FOIRE AUX QUESTIONS - AS1200 YAMAHA

Comment connecter une platine vinyle à l'AS1200 ?

Raccordez les câbles RCA de la platine aux prises PHONO du panneau arrière. Si votre platine est équipée d'un fil de masse, branchez-le à la borne GND. Réglez le commutateur MM/MC selon le type de cellule (MM ou MC). Sélectionnez ensuite l'entrée PHONO avec le sélecteur INPUT ou la télécommande.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord les piles : remplacez-les par des piles neuves AAA. Assurez-vous que la télécommande est pointée vers le capteur infrarouge du panneau avant, dans un rayon de 6 mètres et à moins de 30 degrés. Évitez la lumière directe du soleil ou des lampes fluorescentes sur le capteur. Si le problème persiste, contactez le SAV.

Puis-je utiliser des enceintes de 4 ohms ?

Oui, pour les modèles hors Asie, l'AS1200 délivre 150 W par canal sous 4 ohms (20 Hz-20 kHz, 0,07% DHT). Pour le modèle Asie, l'impédance minimale est de 6 ohms en utilisation deux paires. Consultez la section 'Connexion des enceintes' dans la notice pour plus de détails.

Comment régler les graves et les aigus ?

Utilisez les commandes BASS et TREBLE sur le panneau avant. La plage de réglage va de -10 dB à +10 dB. Pour un son neutre, placez les deux commandes sur 0 ; le circuit de tonalité est alors contourné pour une pureté maximale.

Qu'est-ce que la connexion bifilaire (bi-wiring) ?

La connexion bifilaire sépare les signaux graves des médiums/aigus vers des bornes distinctes sur les enceintes compatibles. Pour l'utiliser, retirez les barrettes de court-circuit des enceintes, connectez les câbles des bornes A pour une section et B pour l'autre, puis réglez le sélecteur SPEAKERS sur A+B BI-WIRING.

Comment activer la veille automatique ?

Le commutateur AUTO POWER STANDBY au dos de l'appareil permet d'activer (ON) ou désactiver (OFF) cette fonction. En position ON, l'appareil passe en veille après 8 heures sans utilisation. Le témoin d'alimentation s'éteint alors faiblement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché à la prise AC IN et à une prise secteur fonctionnelle. Si le témoin clignote, un court-circuit est possible : débranchez les câbles d'enceinte et vérifiez qu'ils ne touchent pas le châssis. Attendez 30 secondes puis rebranchez. Si le problème persiste, contactez un réparateur agréé.

Puis-je brancher un casque ?

Oui, branchez votre casque sur la prise PHONES du panneau avant. Lorsqu'un casque est connecté, les enceintes sont automatiquement coupées, ainsi que les sorties PRE OUT. La fonction MAIN DIRECT n'est pas disponible avec le casque.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer toutes les surfaces. Pour les panneaux latéraux miroir, un chiffon pour piano est recommandé. N'utilisez jamais de benzène, diluant ou autres produits chimiques car ils risquent d'endommager la finition.

Que faire en cas de distorsion du son ?

Vérifiez les connexions des câbles d'enceinte : les fils + et - ne doivent pas être inversés. Assurez-vous que le sélecteur d'entrée est correct et que le volume n'est pas trop élevé. Si la distorsion provient d'une platine vinyle, vérifiez le réglage du commutateur MM/MC et la connexion de masse. Pour un lecteur CD, essayez de baisser le volume de la source.

MODE D'EMPLOI AS1200 YAMAHA

Amplificateur Intégré

Nous vous remercions et vous félicitons d'avoir choisi ce produit Yamaha.

• Cet amplificateur intégré vous permet de bénéficier chez vous d'un son stéréo de haute qualité.
• Afin de garantir une utilisation correcte et sûre du produit, nous vous conseillons de lire ce Mode d'emploi ainsi que la « Brochure sur la Sécurité ».
  Conservez ce Mode d'emploi dans un endroit sûr et facile d'accès en vue de références futures.

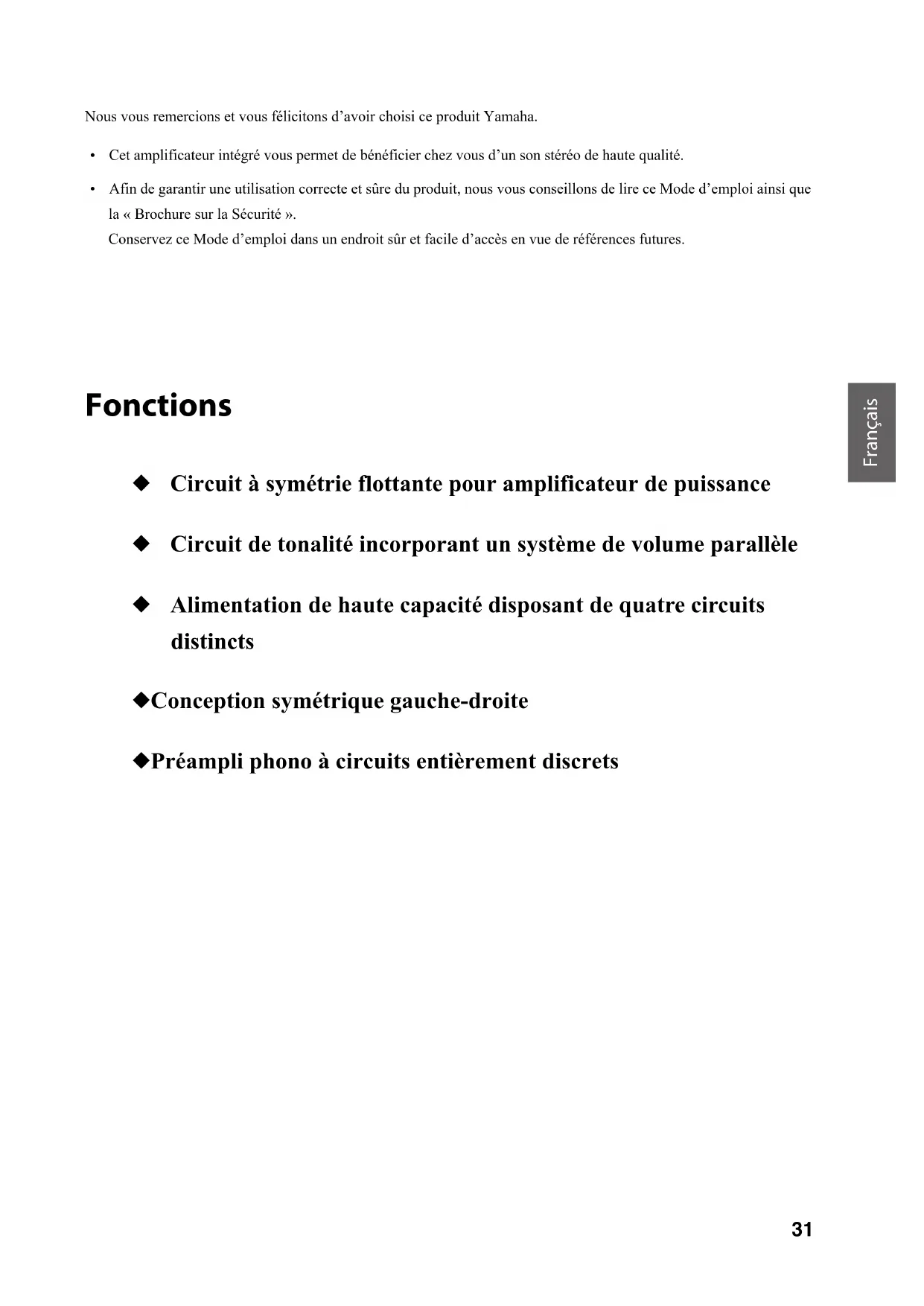

Fonctions

◆ Circuit à symétrie flottante pour amplificateur de puissance
◆ Circuit de tonalité incorporant un système de volume parallèle
◆ Alimentation de haute capacité disposant de quatre circuits distincts
◆Conception symétrique gauche-droite
◆Préampli phono à circuits entièrement discrets

À savoir avant d'utiliser ce produit

À propos de ce manuel

• Ce manuel décrit les fonctions de l'appareil et les procédures de connexion.
• Les illustrations dans ce manuel sont uniquement fournies à des fins explicatives.
• Les caractéristiques et l'aspect de l'appareil peuvent être modifiés sans préavis.

- « AVERTISSEMENT » décrit des précautions à suivre impérativement pour éviter les risques de blessures graves, voire de décès.

- « ⚠️ ATTENTION » décrit des précautions à suivre impérativement pour éviter les risques de blessures.

- « AVIS » décrit des précautions à suivre impérativement pour éviter des dysfonctionnements ou un endommagement de ce produit.

• « » fNote des informations complémentaires sur le produit.

Accessoires fournis

Veuillez vous assurer que l'emballage contient tous les éléments suivants.

• Télécommande
  • Piles (AAA, R03, UM-4) (×2)
  • Cordon d'alimentation*
• Mode d'emploi (ce document)
  • Brochure sur la Sécurité

* Il se pourrait que l'emballage contienne plusieurs cordons d'alimentation selon le pays de vente. Utilisez le cordon d'alimentation approprié pour les prises de courant dans votre région.

Sommaire

Fonctions....31

À savoir avant d'utiliser ce produit ..... 32

À propos de ce manuel.... 32

Accessoires fournis 32

Commandes et fonctions .... 33

Panneau avant 34

Panneau arrière 38

Télécommande.... 40

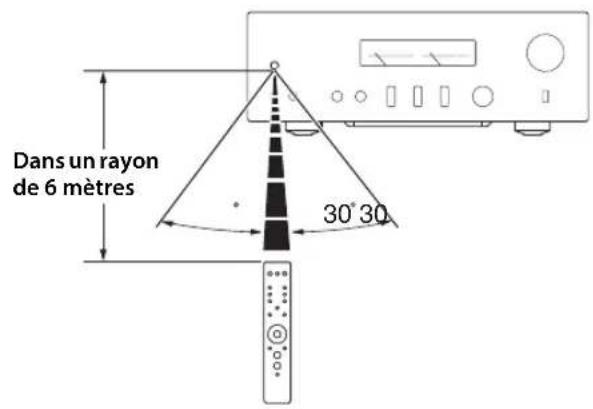

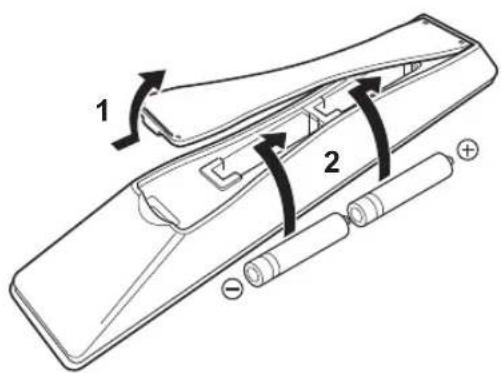

Mise en place des piles dans la télécommande .... 42 Utilisation de la télécommande .... 42

Connexions....43

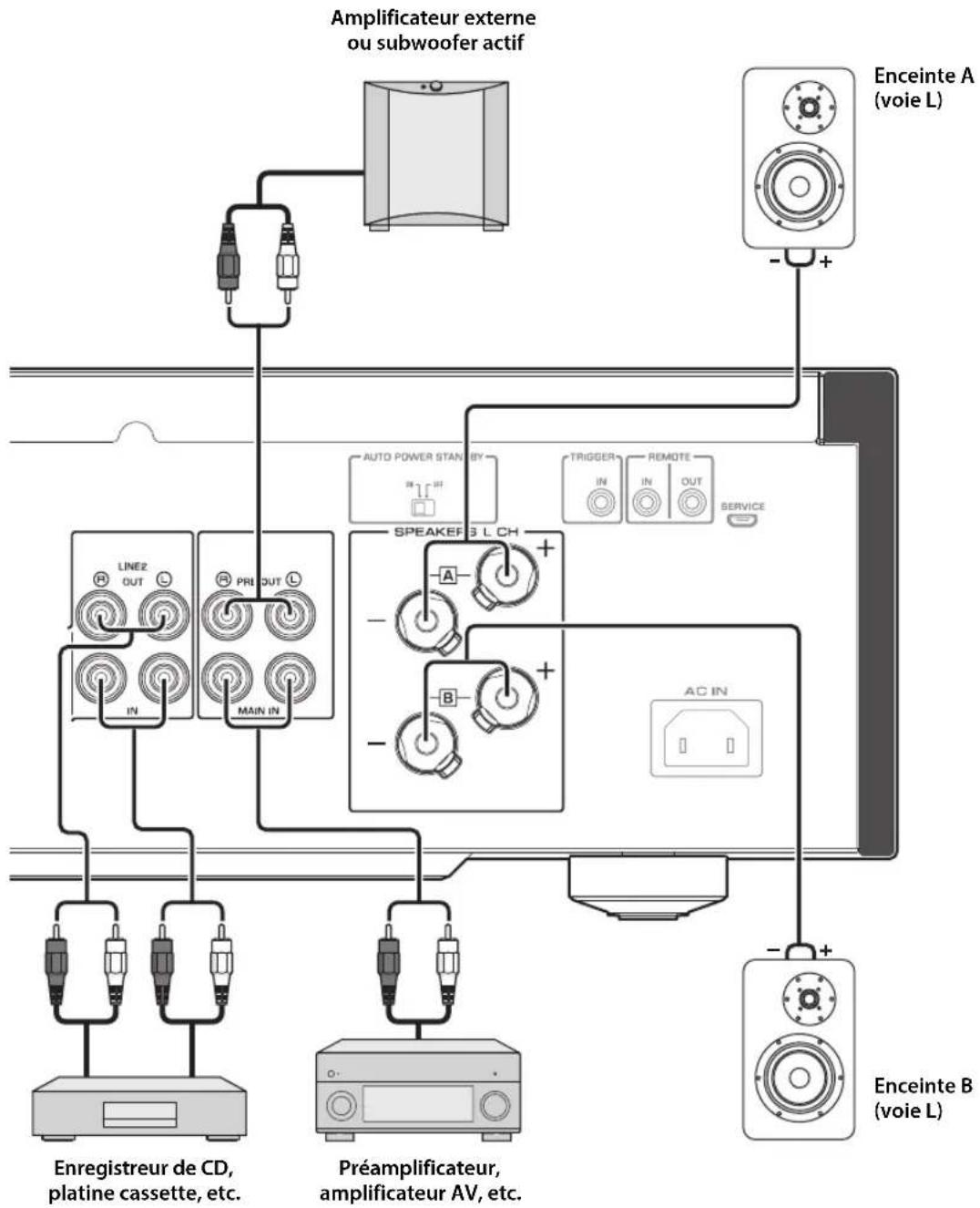

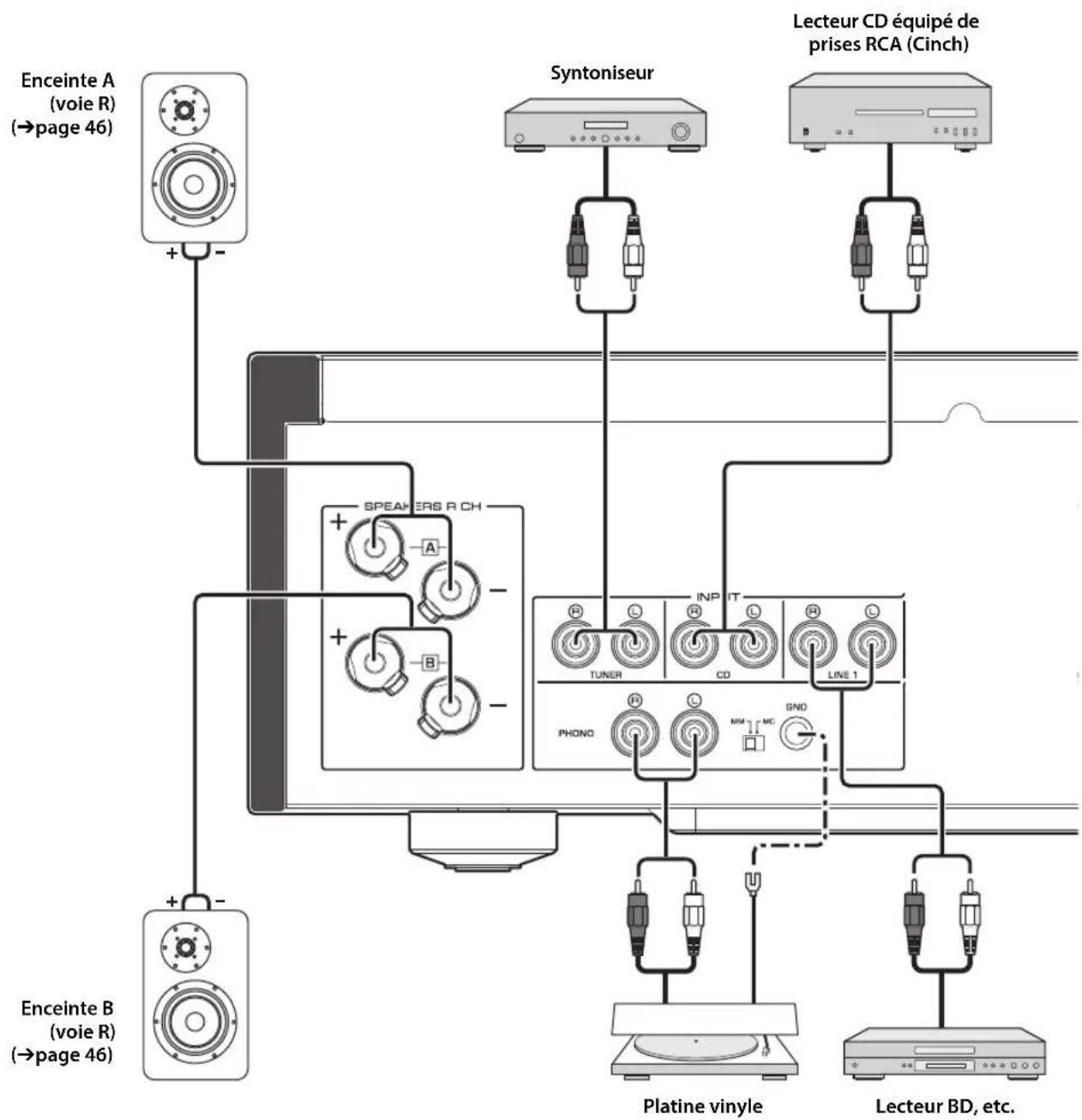

Schéma des connexions.... 44

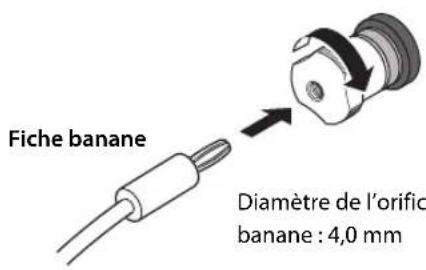

Connexion des enceintes 46

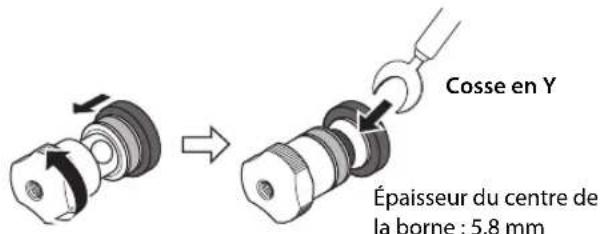

Connexion via des câbles d'enceinte ..... 46 Connexion via des câbles avec fiches bananes..... 47 Connexion via des câbles à cosse en Y..... 47

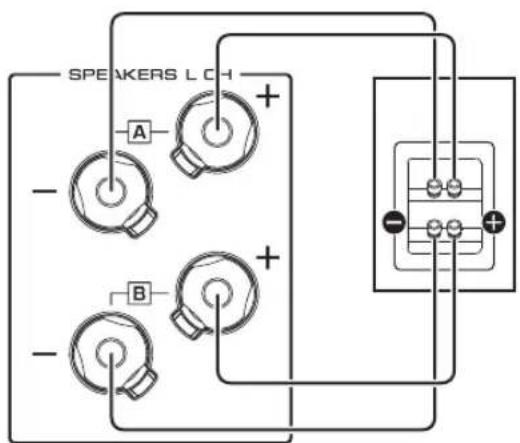

Connexion bifilaire....47

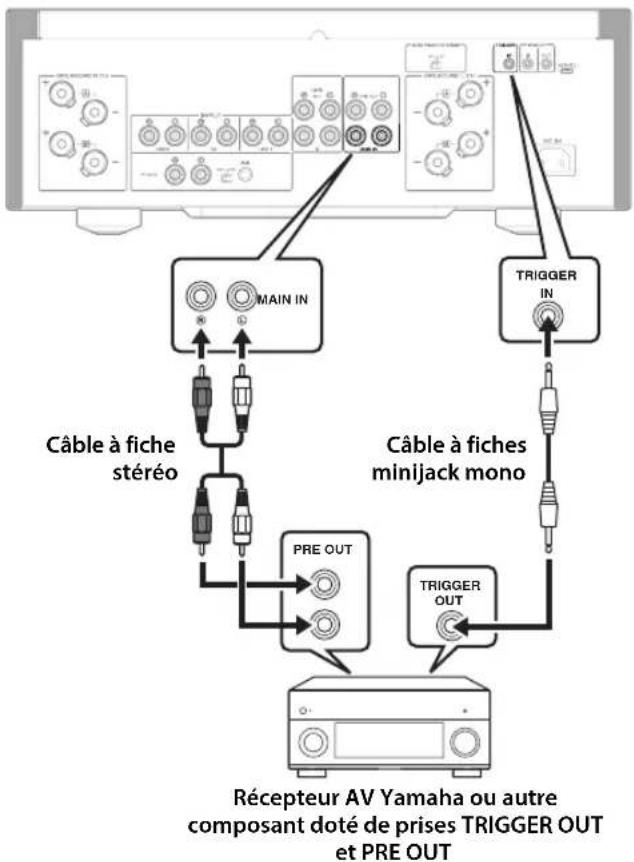

Connexion Trigger ....48

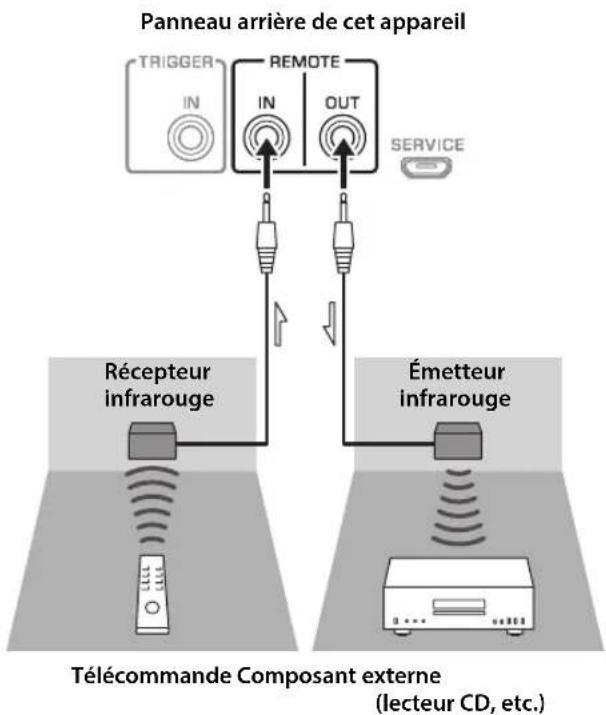

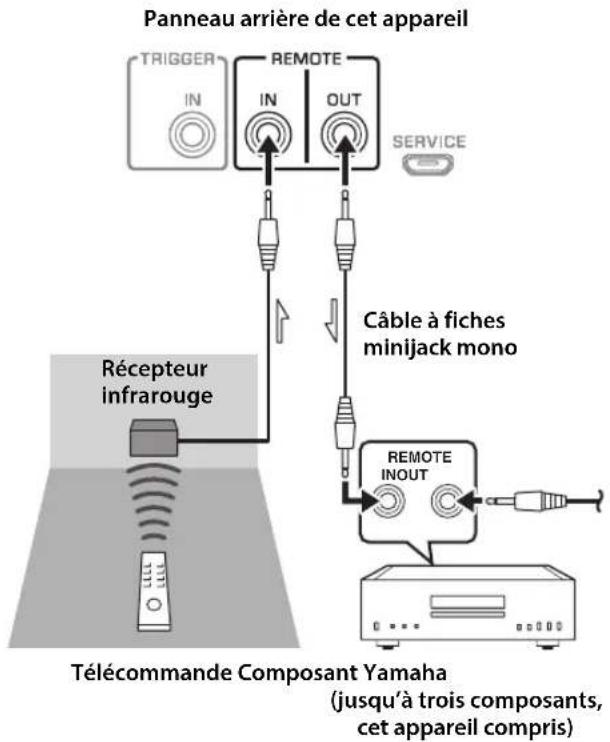

Connexion à distance....48

Commande de cet appareil depuis une autre pièce ....48 Connexion à distance entre les composants Yamaha....49

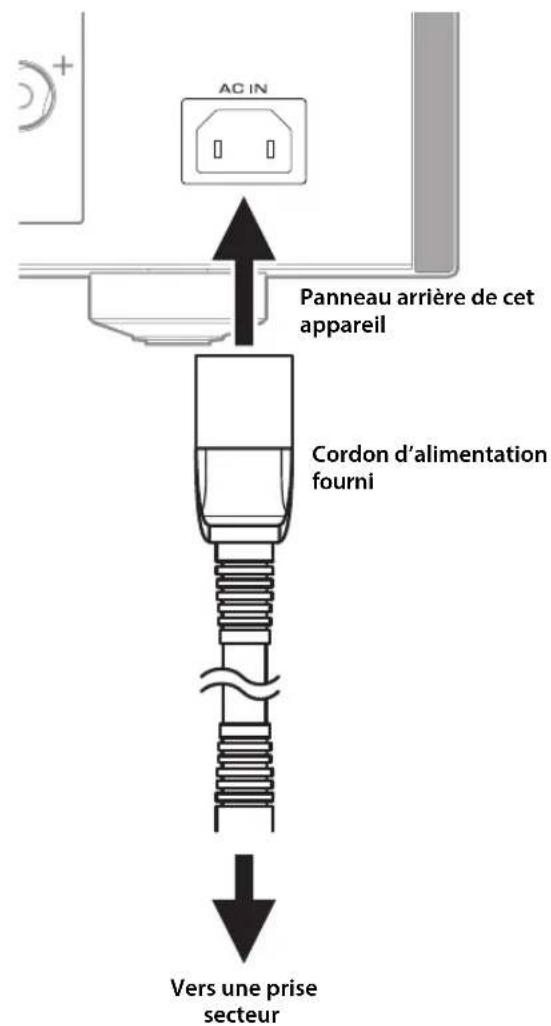

Raccordement du cordon d'alimentation ....49

Annexe ....51

Caractéristiques techniques....52

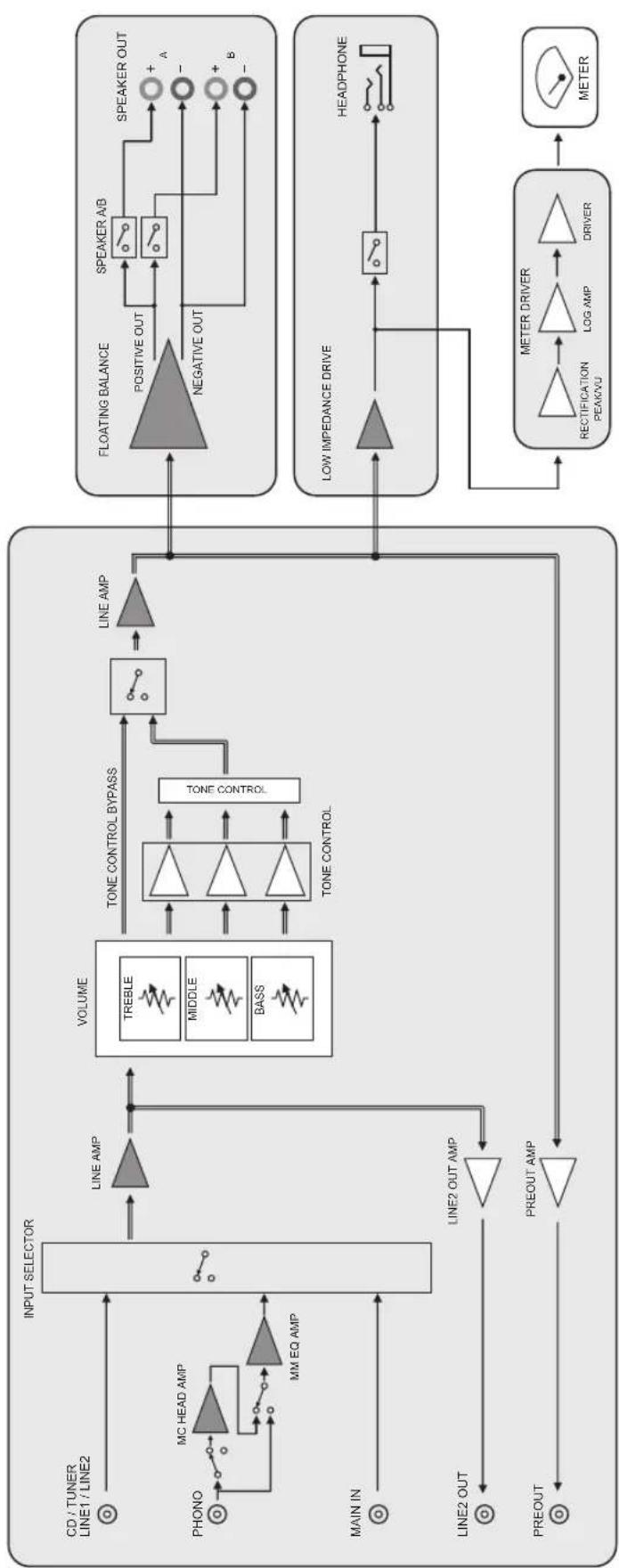

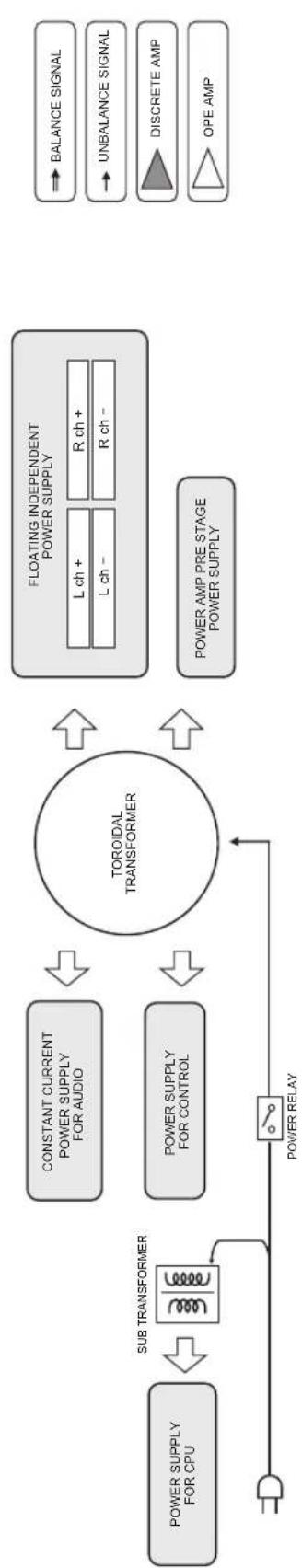

Schéma fonctionnel....54

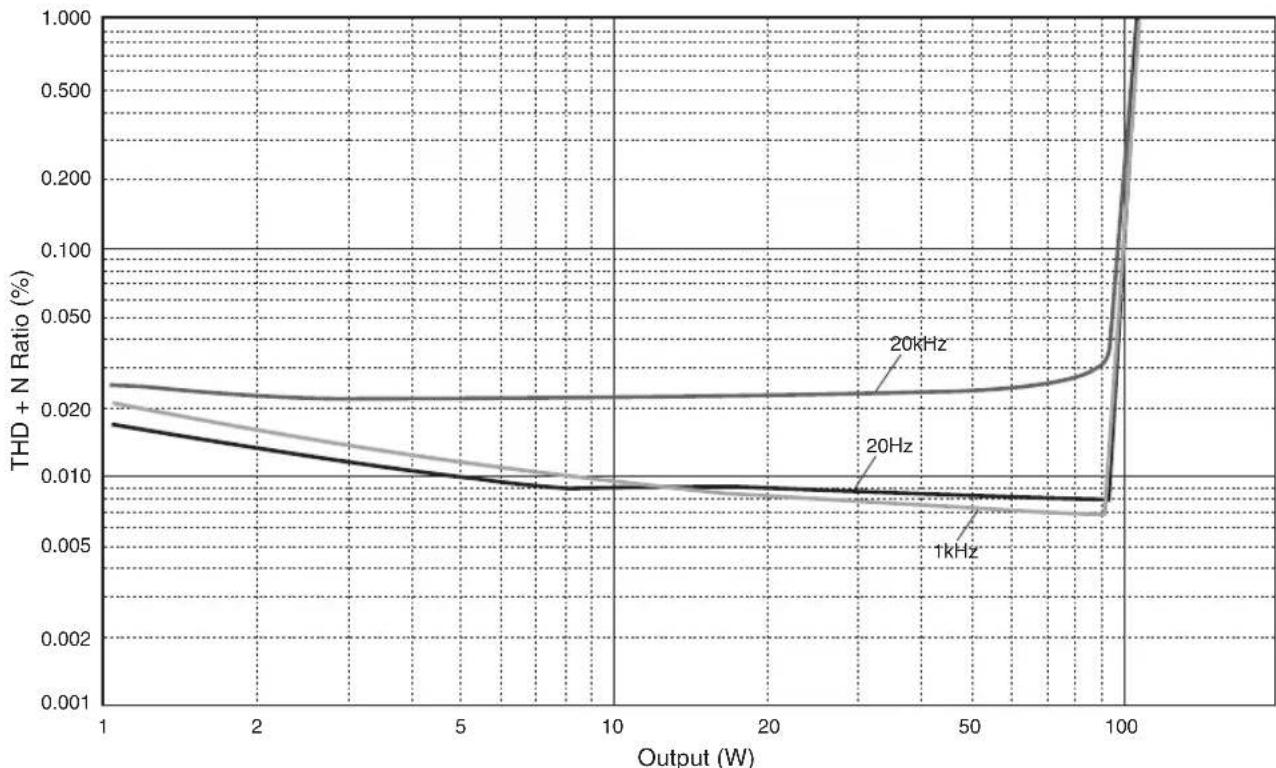

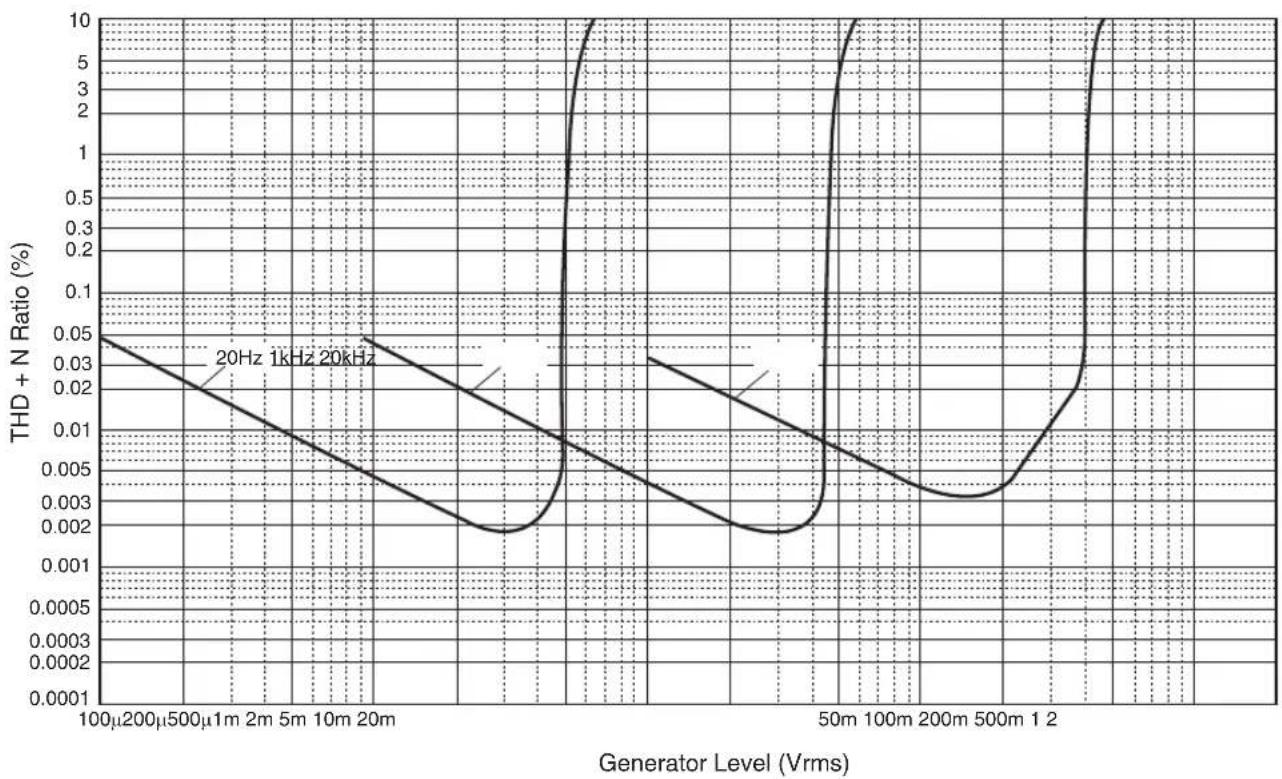

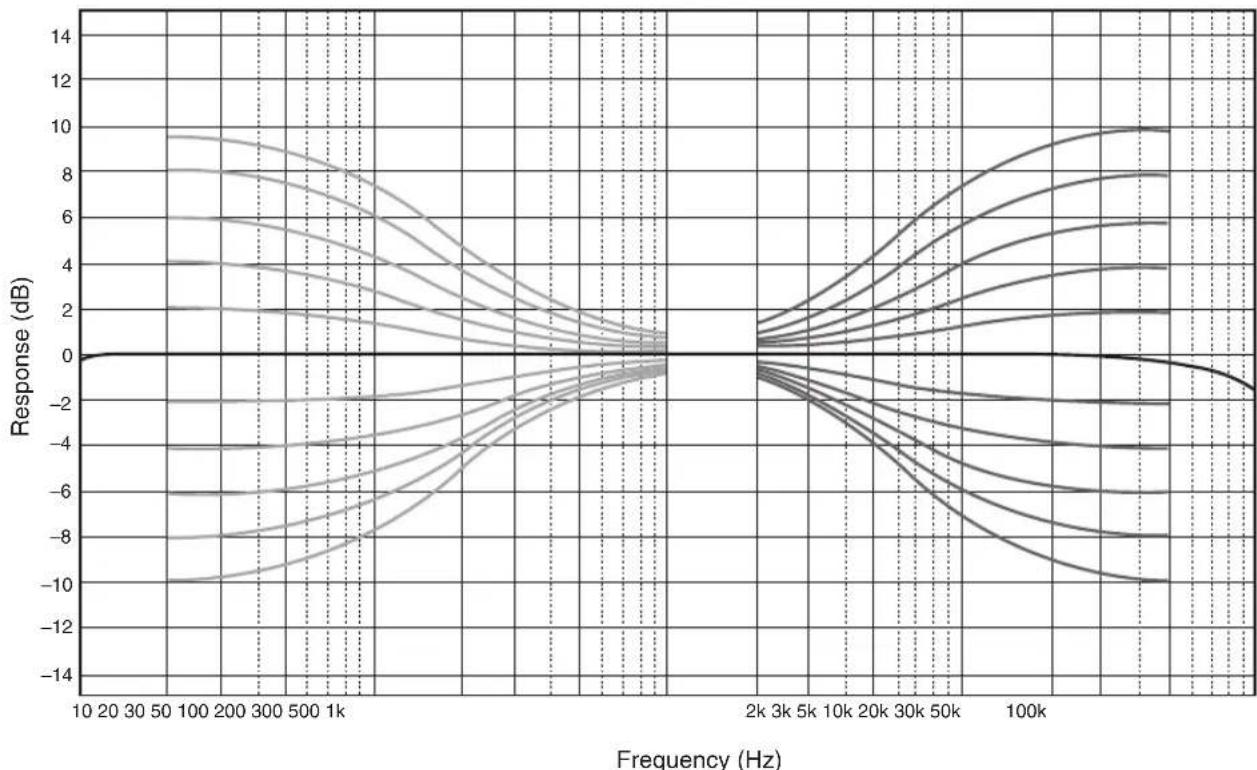

Caractéristiques acoustiques....55 Caractéristiques de contrôle du timbre....55 Distorsion harmonique totale ....55 Distorsion harmonique totale (PHONO) ...56

Guide de dépannage ....57

Entretien....58

Commandes et fonctions

Cette section décrit les noms et fonctions des éléments équipant les panneaux avant et arrière de l'appareil, ainsi que sa télécommande.

Commandes et fonctions

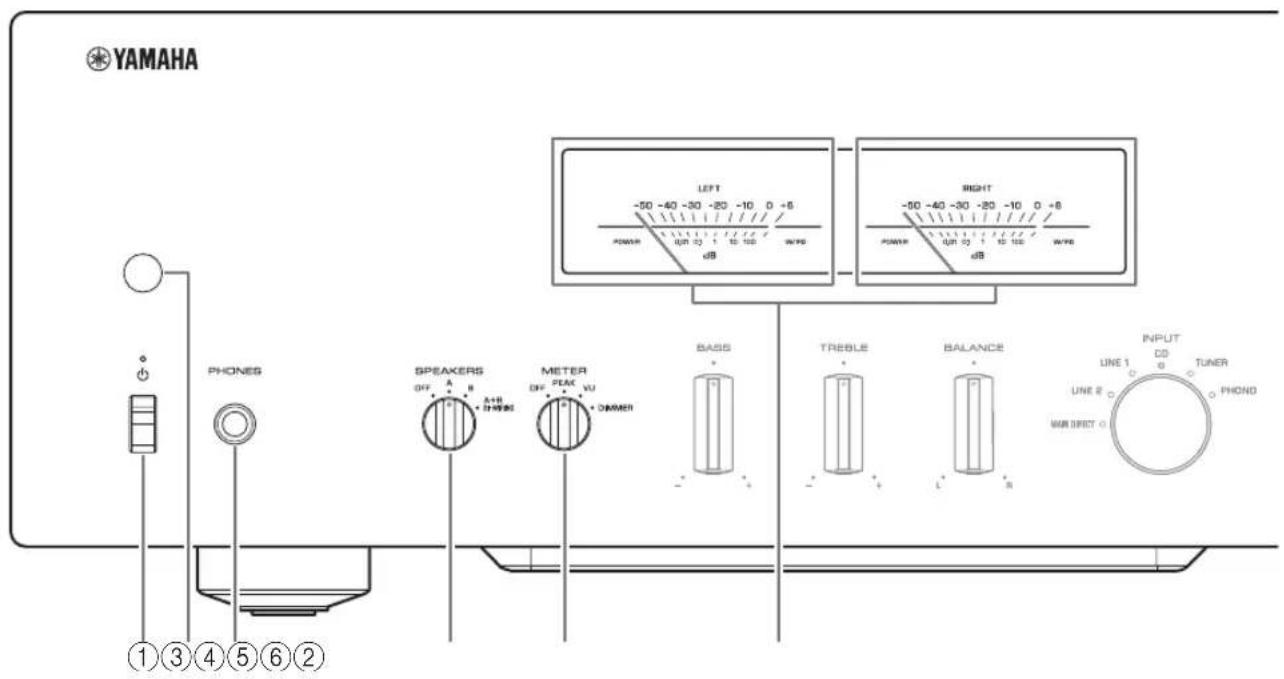

Panneau avant

YAMAHA LEFT -50 -40 -30 -20 -10 0 +6 POWER 10Ω 12 15Ω W/76 dB RIGHT -50 -40 -30 -20 -10 0 +6 POWER 10Ω 12 15Ω W/76 dB BASS TREBLE BALANCE INPUT LINE 1 DD TUNER LINE 2 PHOND MAR DRET 0

① Interrupteur/témoin ⏻ (alimentation)

Interrupteur ⏻ (alimentation)	Statut d'alimentation	Témoin
En position supérieure	Sous tension Fortement allumé
	En veille Faiblement allumé
En position inférieure	Éteint Éteint

Quand l'interrupteur ⏻ (alimentation) est en position supérieure, appuyez sur la touche ⏻ AMP de la télécommande pour mettre l'apparcil alternativement sous tension et en mode veille. En outre, dans les cas suivants, le mode de veille de l'apparcil est activé.

• Quand la fonction de mise en veille automatique est active. (→page 38)
• Quand vous mettez hors tension un appareil connecté commandant l'alimentation de cet appareil via la fonction Trigger. (→page 48)

AVIS

Si vous ne comptez pas utiliser l'appareil pendant une période prolongée, débranchez la fiche de son cordon d'alimentation de la prise de courant. Même quand l'appareil est mis hors tension, une faible quantité de courant électrique transite toujours dans l'appareil.

Note

• Après la mise sous tension de l'appareil, celui-ci met quelques secondes à restituer le son.
• Attendez au moins 10 secondes après la mise hors tension avant de remettre l'appareil sous tension. Sans cela l'appareil pourrait produire du bruit.
• Pour mettre l'appareil sous tension quand il est en veille, placez d'abord l'interrupteur ⏻ (alimentation) en position inférieure pour mettre l'appareil hors tension, puis réglez l'interrupteur en position supérieure.
• Si vous débranchez le cordon d'alimentation de la prise secteur quand l'appareil est en veille et que vous rebranchez ensuite le cordon, l'appareil est remis sous tension.

②Capteur de télécommande

Il reçoit les signaux émis par la télécommande. (→page 42)

③Prise PHONES

Branchez votre casque à cette prise.

Note

• La connexion d'un casque à cette prise produit les résultats suivants :
• Les enceintes connectées ne produisent plus de son.
• Les signaux audio ne sont plus transmis aux prises PRE OUT.
• Vous ne pourrez pas sélectionner MAIN DIRECT comme source d'entrée.
• Si MAIN DIRECT est sélectionné comme source d'entrée, les signaux audio ne sont pas transmis à la prise PHONES.

④ Sélecteur SPEAKERS

Change la sélection des paires d'enceintes connectées aux bornes SPEAKERS L/R CH A et B du panneau arrière comme suit :

OFF : Aucune des paires d'enceintes ne produit de son.

A : La paire d'enceintes connectée aux bornes A produit du son.

B : La paire d'enceintes connectée aux bornes B produit du son.

A+B BI-WIRING : Les paires d'enceintes connectées aux bornes A et B produisent du son. Placez le sélecteur sur cette position si vous comptez effectuer une connexion bifilaire. (→page 47)

AVIS

[Modèle pour l'Asie]

Si vous connectez deux paires d'enceintes (A+B), choisissez des enceintes d'une impédance de 12Ω ou plus.

[Autres modèles]

Si vous connectez deux paires d'enceintes (A+B), choisissez des enceintes d'une impédance de 8Ω ou plus.

⑤ Sélecteur METER

Commande le fonctionnement de l'indicateur de niveau comme suit :

OFF : Désactive l'indicateur de niveau et son illumination.

PEAK : Active l'indicateur de niveau de type PEAK-mètre. Le PEAK-mètre ou indicateur du niveau de crête indique les pics de niveau instantanés du signal audio.

VU : Active l'indicateur de niveau de type VU-mètre (« VU » signifie « unité de volume »). Le VU-mètre affiche une valeur de sortie audio effective correspondant à la perception humaine du volume.

DIMMER : Avec DIMMER, la luminosité de l'indicateur de niveau change automatiquement par pas progressifs. Quand vous obtenez la luminosité voulue, sélectionnez un autre paramètre pour adopter le nouveau réglage de luminosité.

⑥Indicateur de niveau (LEFT/RIGHT)

Indique le niveau de sortie audio des voies gauche (LEFT) et droite (RIGHT).

Commandes et fonctions

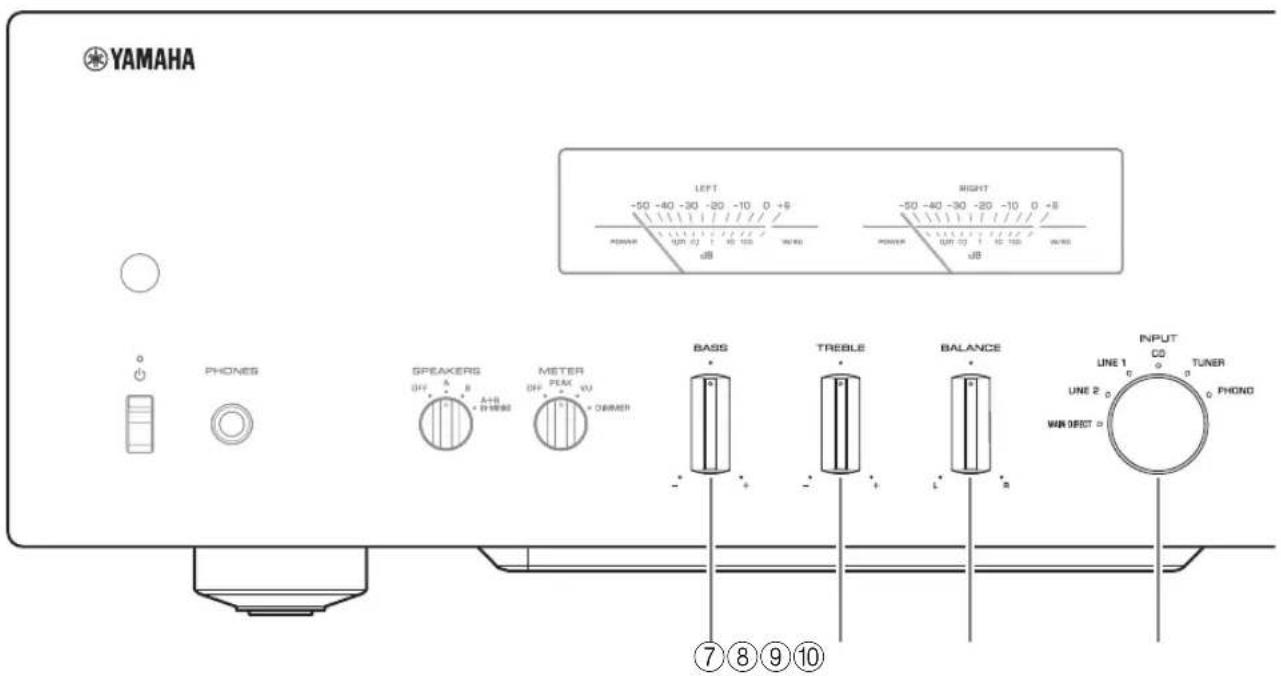

Panneau avant

YAMAHA LEFT -50 -40 -30 -20 -10 0 +9 POWER 10V 20 V 30 V 40 V 50 V 60 V dB MIGHT -50 -40 -30 -20 -10 0 +8 POWER 10V 20 V 30 V 40 V 50 V dB PHONES SPEAKERS OFF A B A+B OFF PWR OFF PWR METER OFF PWR METER OFF PWR OMRDER BASS * - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - 7 8 9 10 INPUT CO TUNER LINE 1 O O LINE 2 o CHONO MIN DECT o

⑦Commande BASS

Règle le volume du grave.

Plage de réglage : -10 dB - 0 - +10 dB

⑧Commande TREBLE

Règle le volume de l'aigu.

Plage de réglage : -10 dB - 0 - +10 dB

⑨Commande BALANCE

Équilibre le niveau de volume des enceintes gauche et droite et permet de compenser des différences de niveau causées par l'emplacement des enceintes ou l'acoustique de la pièce d'écoute.

Note

• Quand les commandes BASS et TREBLE sont toutes deux en position zéro, le signal audio contourne le circuit de réglage du timbre.
• Les réglages des commandes BASS, TREBLE et BALANCE n'affectent ni le signal reçu via les prises MAIN IN ni le signal transmis aux prises LINE 2 OUT.

⑩ Sélecteur/Témoin INPUT

Sélectionne la source d'entrée. Le témoin de la source d'entrée choisie s'allume. Les signaux audio de la source d'entrée sélectionnée sont restitués via les prises LINE 2 OUT.

MAIN DIRECT : Sélectionne le composant raccordé aux prises MAIN IN comme source d'entrée.

LINE 1/LINE 2 : Sélectionne le composant raccordé aux prises LINE 1 ou LINE 2 comme source d'entrée.

CD : Sélectionne le lecteur CD raccordé aux prises d'entrée CD comme source d'entrée.

TUNER : Sélectionne le syntoniseur raccordé aux prises d'entrée TUNER comme source d'entrée.

PHONO : Sélectionne la platine vinyle raccordée aux prises d'entrée PHONO comme source d'entrée.

• Si MAIN DIRECT est sélectionné comme source d'entrée, les signaux audio ne sont pas transmis aux prises PRE OUT, LINE 2 OUT et PHONES.
• Si LINE 2 est sélectionné, aucun signal audio n'est restitué via les prises LINE 2 OUT.

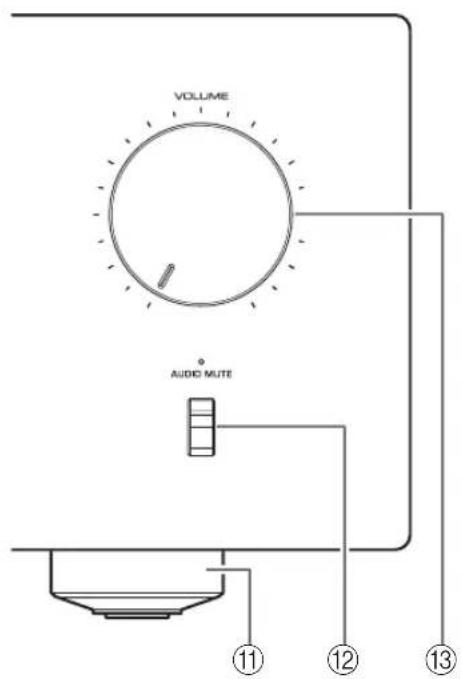

⑪Pieds

Si l'appareil n'est pas stable, ajustez sa hauteur en tournant ses pieds.

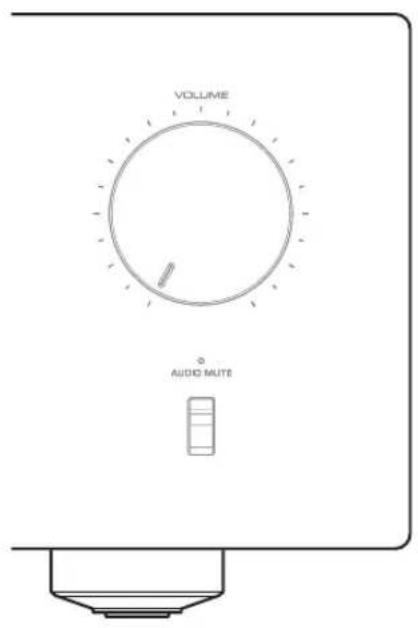

⑫ Commutateur/témoin AUDIO MUTE

Appuyez sur ce commutateur pour réduire le niveau sonore d'environ 20 dB. Le témoin s'allume. Appuyez à nouveau sur ce commutateur pour rétablir le niveau sonore initial. Le témoin s'éteint.

⑬Commande VOLUME

Règle le niveau de volume. Ce réglage n'affecte pas le niveau du signal restitué via les prises LINE 2 OUT.

AVIS

Quand vous sélectionnez MAIN DIRECT comme source d'entrée pour cet appareil, le niveau de volume est fixe. Dans ce cas, pour régler le volume, utilisez la commande de volume de l'amplificateur externe raccordé aux prises MAIN IN.

Commandes et fonctions

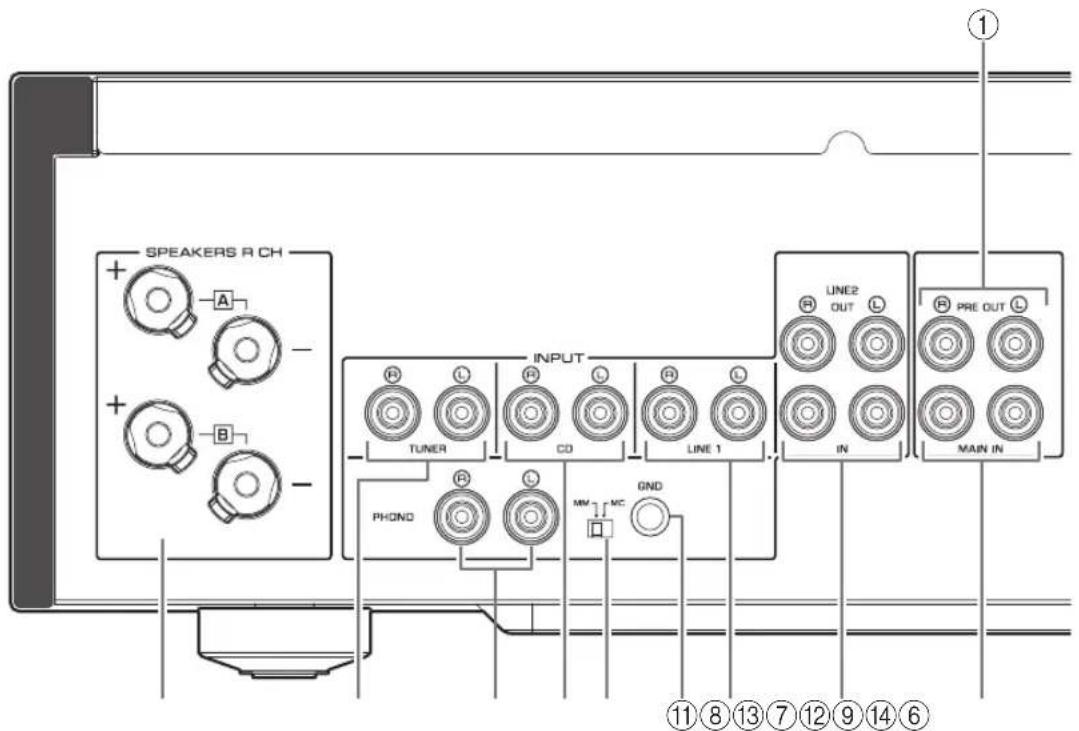

Panneau arrière

SPEAKERS R CH + - A + - B - INPUT TUNER CD LINE 1 LINE2 OUT L IN PRE OUT L PHONO MM MC OND ① ⑧ ⑬ ⑦ ⑫ ⑨ ⑭ ⑥

①Prises PRE OUT

Note

• Les signaux audio restitués via les prises PRE OUT sont les mêmes signaux de voie que ceux restitués via les prises SPEAKERS L/R CH.

• Le réglage des paramètres suivants affecte les signaux audio restitués via les prises PRE OUT.

• BASS

• TREBLE
• BALANCE
• VOLUME

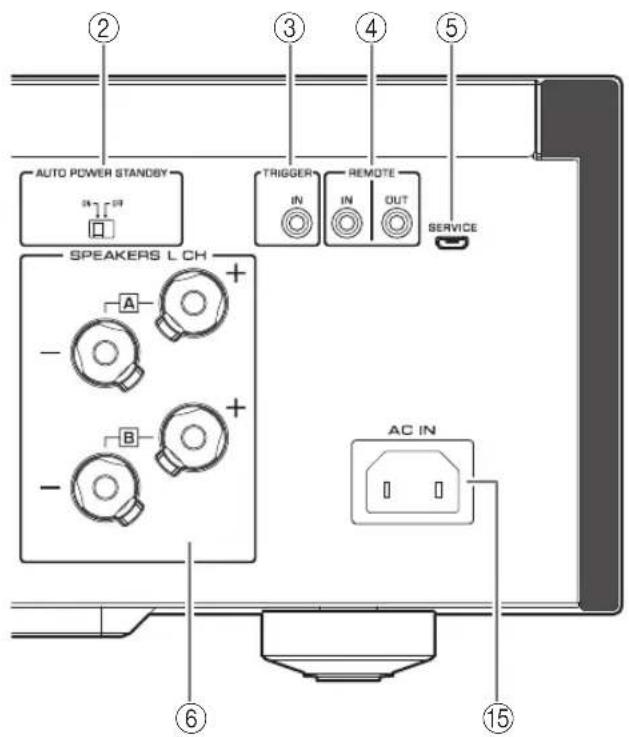

② Commutateur AUTO POWER STANDBY

Sous tension (ON) : L'apparcil entre automatiquement en mode veille s'il est sous tension mais n'est pas manipulé pendant huit heures (fonction de mise en veille automatique).

Hors tension (OFF) : Le mode veille de l'appareil n'est pas activé automatiquement.

③Prise TRIGGER IN

Permet de brancher des composants externes compatibles avec la fonction de déclenchement (Trigger). (→page 48)

Permettent de brancher des composants externes compatibles avec la fonction de commande à distance. (→pages 48 et 49)

⑤Prise SERVICE

Cette prise est utilisée pour tester l'appareil.

⑥Bornes SPEAKERS L/R CH

⑦Prises d'entrée TUNER

⑧Prises d'entrée PHONO

⑨Prises d'entrée CD

AUTO POWER STANDBY SPEAKERS L CH + - A B + - TRIGGER IN IN OUT REMOTE SERVICE AC IN ② ③ ④ ⑤ ⑥ ⑮

⑩Commutateur MM/MC

Réglez ce commutateur sur la position MM ou MC selon le type de cellule magnétique en place sur la platine vinyle raccordée aux prises d'entrée PHONO.

Note

Avant de remplacer la cellule de la platine vinyle, veillez à mettre cet appareil hors tension.

⑪Borne GND (masse)

Lorsque vous connectez une platine vinyle à cet appareil, reliez-la à la masse via la borne GND. Cela peut contribuer à réduire le bruit.

ATTENTION

Ne desserrez pas trop la borne GND. Sinon, la borne risque de se détacher et de tomber, posant un risque d'ingestion accidentelle pour les enfants en bas âge.

Note

Ce raccordement à la terre n'est pas un dispositif de sécurité.

⑫Prises d'entrée LINE 1

⑬Prises LINE 2

Permettent de brancher des appareils externes équipés de prises d'entrée/de sortie audio analogique.

⑭Prises MAIN IN

Permettent de brancher des appareils externes équipés d'une commande de volume et d'utiliser cet appareil comme amplificateur de puissance.

AVIS

Quand vous sélectionnez MAIN DIRECT comme source d'entrée pour cet appareil, le niveau de volume est fixe. Dans ce cas, pour régler le volume, utilisez la commande de volume de l'amplificateur externe raccordé aux prises MAIN IN.

⑮Prise AC IN

Branchez le cordon d'alimentation fourni à cette prise. (→page 49)

Commandes et fonctions

Télécommande

① ② AMP OPEN/CLOSE CD LINE 1 LINE 2 PHONO MAIN DIRECT CD TUNER BAND PRESET ⑥ ⑦ SOURCE LAYER ④ VOLUME - ⑤ MUTE

①Émetteur de signal infrarouge

Transmet des signaux infrarouges de commande à l'appareil. (→page 42)

② Touche ⏻ AMP

Met l'appareil sous tension ou le bascule en mode veille. (→page 34)

③Touches de sélection d'entrée

Sélectionnent la source d'entrée.

Les signaux audio de la source d'entrée sélectionnée sont restitués via les prises LINE 2 OUT.

LINE 1/LINE 2 : Sélectionne le composant raccordé aux prises LINE 1 ou LINE 2 comme source d'entrée.

PHONO : Sélectionne la platine vinyle raccordée aux prises d'entrée PHONO comme source d'entrée.

MAIN DIRECT : Sélectionne le composant raccordé aux prises MAIN IN comme source d'entrée.

CD : Sélectionne le lecteur CD raccordé aux prises d'entrée CD comme source d'entrée.

TUNER : Sélectionne le syntoniseur raccordé aux prises d'entrée TUNER comme source d'entrée.

Note

• Si MAIN DIRECT est sélectionné comme source d'entrée, les signaux audio ne sont pas transmis aux prises PRE OUT, LINE 2 OUT et PHONES.
• Si LINE 2 est sélectionné, aucun signal audio n'est restitué via les prises LINE 2 OUT.

④Touches VOLUME +/-

Règlent le niveau de volume. Ce réglage n'affecte pas le niveau du signal restitué via les prises LINE 2 OUT.

AVIS

Quand vous sélectionnez MAIN DIRECT comme source d'entrée pour cet appareil, le niveau de volume est fixe. Dans ce cas, pour régler le volume, utilisez la commande de volume de l'amplificateur externe raccordé aux prises MAIN IN.

⑤ Touche MUTE

Appuyez sur cette touche pour réduire le niveau sonore d'environ 20 dB. Appuyez à nouveau sur cette touche pour rétablir le niveau sonore initial.

⑥Touches de commande du syntoniseur

Commandent les fonctions d'un syntoniseur Yamaha raccordé. Pour plus d'informations, consultez le mode d'emploi de votre syntoniseur.

⑦Touches de commande du lecteur de CD

Commandent les fonctions d'un lecteur CD Yamaha raccordé. Pour plus d'informations, consultez le mode d'emploi de votre lecteur CD.

Touche ⬆PEN/CLOSE : Ouvre ou ferme le tiroir du lecteur CD raccordé.

Touche ⏻ CD : Met le lecteur CD raccordé sous tension ou le bascule en mode veille.

▶ (Lecture) : Lance la lecture sur le lecteur CD.

■ (Pause) : Met la lecture en pause sur le lecteur CD. Appuyez sur ▶ ou pour poursuivre la lecture.

■ (Arrêt) : Arrête la lecture sur le lecteur CD.

/ (Saut de plage) : Passe à la plage suivante ou retourne au début de la plage actuelle.

Touche SOURCE : Sélectionne la source à lire sur le lecteur CD. La source de lecture change à chaque pression de cette touche.

Touche LAYER : Commute la couche de lecture d'un CD Super Audio hybride entre « Super audio CD » et « CD ».

Note

Il se pourrait que certains syntoniseurs ou lecteurs CD Yamaha ne puissent pas être commandés avec les touches de commande de cet appareil.

Commandes et fonctions

■Mise en place des piles dans la télécommande

1 Retirez le couvercle du logement des piles.

2Insérez deux piles (AAA, R03, UM-4) en suivant les repères de polarité (+ et −) à l'intérieur du logement des piles.

3Replacez le couvercle du logement des piles.

■Utilisation de la télécommande

Utilisez la télécommande dans le rayon d'action indiqué ci-dessous, en la pointant directement vers le capteur de télécommande sur le panneau avant de l'appareil.

Dans un rayon de 6 mètres 30° 30°

Connexions

Cette section décrit la connexion de l'appareil à des enceintes et des composants audio.

Schéma des connexions

ATTENTION

Veillez à effectuer toutes les connexions avant de relier le cordon d'alimentation à une prise courant. (→ page 49)

AVIS

Quand un composant est relié aux prises MAIN IN, le niveau de volume de cet appareil est fixe. Aussi, ne branchez pas de lecteur CD ou d'autre composant non équipé d'un réglage de volume aux prises MAIN IN. Le non-respect de cette consigne pourrait causer la production d'un son de niveau extrême provoquant un dysfonctionnement de l'appareil ou un endommagement des enceintes.

Note

- Vu que cet amplificateur de puissance est à symétrie flottante, il n'est pas possible d'effectuer les connexions ci-dessous.

• Une connexion entre les deux bornes « + » (ou les deux broches « - ») des voies gauche et droite (fig. 1).
• Une connexion de chaque borne « – » des voies gauche et droite de l'appareil à la borne d'enceinte de la voie opposée (connexion croisée, fig. 2).
• Une connexion des bornes « – » des voies gauche/ droite (ou un contact accidentel de ces bornes) avec une partie métallique sur la face arrière de cet appareil.

Figure 1

- Ne connectez pas de subwoofer actif aux prises SPEAKERS L/R CH. Branchez le subwoofer aux prises PRE OUT de cet appareil.

Connexion des enceintes

■Connexion via des câbles d'enceinte

1 Enlevez environ 10 mm de la gaine isolante à l'extrémité de chaque câble d'enceinte et torsadez les fils exposés du câble pour éviter les courts-circuits.

10 mm

2Dévissez chaque borne d'enceinte et insérez la portion dénudée du fil dans l'orifice sur le côté de la borne.

Diamètre de l'orifice du fil de câble d'enceinte : 6,0 mm

3Revissez la borne.

ATTENTION

• Ne desserrez pas trop la borne. Sinon, la borne risque de se détacher et de tomber, posant un risque d'ingestion accidentelle pour les enfants en bas âge.
• Pour réduire le risque de choc électrique, ne touchez pas les bornes d'enceinte lorsque l'appareil est sous tension.

AVIS

• Si les bornes SPEAKERS entrent en contact avec un rack métallique, cela pourrait causer un court-circuit susceptible d'endommager cet appareil. Si vous installez l'appareil dans un rack, maintenez une distance suffisante pour éviter que les bornes SPEAKERS ne touchent le rack.
• Faites en sorte que la partie dénudée d'un conducteur du câble d'enceinte ne puisse pas venir en contact avec la partie dénudée de l'autre conducteur, ni avec une pièce métallique de cet appareil. Sinon, l'appareil et/ou les enceintes risquent d'être endommagés.

Note

Toutes les connexions doivent être correctes : L (gauche) à L, R (droite) à R, «+» à «+» et «-» à «-». Pour des infor la procédure de connexion, voyez le mode d'emploi de vos enceintes.

■Connexion via des câbles avec fiches bananes

(Modèles pour les États-Unis, le Canada, l'Australie, la Chine et Taiwan)

Serrez d'abord l'extrémité de la borne SPEAKERS puis insérez la fiche banane dans l'orifice de la borne.

Fiche banane Diamètre de l'orifice banane : 4,0 mm

■Connexion via des câbles à cosse en Y

1Dévissez la borne et insérez la cosse en Y entre l'anneau et la base de la borne.

Cosse en Y Épaisseur du centre de la borne : 5,8 mm

2Revissez la borne.

Connexion bifilaire

Une connexion bifilaire sépare les fréquences du grave et du médium/aigu. Les enceintes compatibles avec une connexion bifilaire comportent deux paires de bornes (quatre bornes au total). Ceux deux paires de bornes permettent de diviser chaque enceinte en deux sections indépendantes. Pour effectuer ce type de connexion, vous devez raccorder les haut-parleurs médium/aigu à une paire de bornes et les woofers à l'autre paire de bornes.

1 Retirez les barres de court-circuit ou les pontages des enceintes.

2Raccordez les enceintes à cet appareil de la manière illustrée ci-dessous.

Exemple de connexion de la voie gauche

SPEAKERS LCH A B

Panneau arrière de cet appareil Enceinte

3Réglez le sélecteur SPEAKERS du panneau avant sur A+B BI-WIRING.

Connexions

Connexion Trigger

Vous pouvez relier un récepteur AV Yamaha ou un autre composant compatible avec la fonction de déclenchement (Trigger). Vous pouvez commander cet appareil depuis un composant connecté.

Panneau arrière de cet appareil

Quand le composant connecté est mis sous tension, cet appareil est automatiquement mis sous tension. La source d'entrée de cet appareil est simultanément réglée sur MAIN DIRECT.

Si MAIN DIRECT a été sélectionné comme source d'entrée pour cet appareil, quand le composant connecté est mis hors tension, cet appareil passe en veille.

Note

Si cet appareil est mis hors tension avec son interrupteur d'alimentation, la commande à distance de l'alimentation ne fonctionnera pas.

Connexion à distance

■Commande de cet appareil depuis une autre pièce

Si vous branchez un récepteur et un émetteur infrarouge disponible dans le commerce aux prises REMOTE IN/OUT de cet appareil, vous pouvez utiliser l'appareil et/ou le composant externe depuis une autre pièce à l'aide du boîtier de télécommande fourni.

■Connexion à distance entre les composants Yamaha

Lorsque vous avez un autre composant Yamaha prenant en charge la connexion à distance, un émetteur infrarouge est inutile. Branchez un récepteur infrarouge aux prises REMOTE IN/OUT de cet appareil, comme illustré ci-dessous.

Vous pouvez relier jusqu'à trois composants Yamaha (y compris cet appareil) avec la connexion à distance.

Panneau arrière de cet appareil TRIGGER IN REMOTE IN OUT SERVICE Récepteur infrarouge Câble à fiches minijack mono REMOTE INOUT Télécommande Composant Yamaha (jusqu'à trois composants, cet appareil compris)

Raccordement du cordon d'alimentation

Quand toutes les connexions sont terminées, raccordez le cordon d'alimentation à la prise AC IN de l'appareil et la fiche secteur du cordon à une prise de courant.

AC IN Panneau arrière de cet appareil Cordon d'alimentation fourni Vers une prise secteur

Annexe

Cette section présente les caractéristiques techniques de cet appareil.

Annexe

Caractéristiques techniques

Puissance de sortie nominale (20 Hz à 20 kHz, DHT 0,07%) 2 voies excitées

[Modèle pour l'Asie]

8Ω....90 W + 90 W

6Ω....110 W + 110 W

[Autres modèles]

8Ω....90 W + 90 W

4Ω 150 W + 150 W

Puissance dynamique

8Ω.... 105 W + 105 W

6Ω....135 W + 135 W

4Ω....190 W + 190 W

2Ω 220 W + 220 W

Puissance de sortie IEC (1 kHz, DHT 0,07%)

[Modèles pour le Royaume-Uni et l'Europe]

8Ω....95 W + 95 W

Puissance de sortie effective maximale (JEITA, 1 kHz, DHT 10%)

8Ω.... 120 W + 120 W

4Ω....190 W + 190 W

Bande passante (DHT 0,1%, 45 W)

2 voies excitées

8Ω....10 Hz à 50 kHz

Coefficient d'amortissement (1 kHz)

8Ω....250 ou plus

Sensibilité et impédance d'entrée (1 kHz, 100 W/8Ω)

PHONO (MC) 150 μVrms / 50Ω

PHONO (MM) 3,5 mVrms / 47 kΩ

CD (ou source similaire) ...... 200 mVrms / 47 kΩ

Tension maximum du signal d'entrée (1 kHz, DHT 0,5%)

CD (ou source similaire).... 2,80 Vrms

Tension et impédance de sortie nominale

LINE 2 OUT.... 200 mVrms / 1,5 kΩ

PRE OUT.... 1 Vrms / 1,5 kΩ

Puissance de sortie nominale de la prise casque (1 kHz, 32Ω, DHT 0,2%)

25 mW + 25 mW

Réponse en fréquence

5 Hz à 100 kHz....+0 / -3 dB

20 Hz à 20 kHz....+0 / -0,3 dB

Écarts d'égalisation RIAA

PHONO (MM/MC) ±0,5 dB

Distorsion harmonique totale plus bruit (JEITA, entrée de 0,5 V, 20 Hz à 20 kHz)

2 voies excitées

PHONO (MC) → LINE 2 OUT, 1,2 Vrms ......0,02%

PHONO (MM) → LINE 2 OUT, 1,2 Vrms .....0,005%

CD (ou source similaire) →

SPEAKERS OUT, 50 W/8Ω....0,035%

Rapport signal/bruit (JEITA, réseau IHF-A)

PHONO (MC)....90 dB

PHONO (MM).... 96 dB

CD (ou source similaire).... 110 dB

Bruit résiduel (réseau IHF-A)

50 μVrms

Séparation des voies (JEITA, 1 kHz/10 kHz)

PHONO (MC)....66/77 dB ou plus PHONO (MM)....90/77 dB ou plus CD (ou source similaire)....74/54 dB ou plus

Caractéristiques de contrôle du timbre

BASS

Fréquence de transition.... 350 Hz

TREBLE

Fréquence de transition.... 3,5 kHz

Alimentation

[Modèles pour les États-Unis et le Canada] ....120 V CA, 60 Hz [Modèle pour la Chine] ....220 V CA, 50 Hz [Modèle pour la Corée] ....220 V CA, 60 Hz [Modèle pour l’Australie] ....240 V CA, 50 Hz [Modèles pour le Royaume-Uni et l’Europe] ....230 V CA, 50 Hz [Modèle pour l’Asie] ....220–240 V CA, 50 Hz/60 Hz [Modèle pour Taiwan] ....110 V CA, 60 Hz

Consommation

[Modèle pour l'Asie]....250 W [Autres modèles]....350 W

Consommation en veille

Mode hors tension (OFF).... 0,1 W Mode veille .... 0,2 W

Consommation maximum (1 kHz, 4Ω, DHT 10%)

[Modèle pour Taiwan] 700 W

* Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné.

Schéma fonctionnel

Caractéristiques acoustiques

■Caractéristiques de contrôle du timbre

■Distorsion harmonique totale

■Distorsion harmonique totale (PHONO)

Guide de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas comme il devrait. Si les actions correctives suggérées ci-dessous ne permettent pas de résoudre le problème, ou si le problème rencontré ne figure pas dans le tableau, mettez l'appareil hors tension, débranchez son cordon d'alimentation et contactez le revendeur ou SAV Yamaha le plus proche.

Anomalies Causes	possibles Actions correctives		Voir page
Impossible de mettre l'appareil sous tension.	Le cordon d'alimentation n'est pas raccordé à la prise AC IN du panneau arrière de l'appareil ou à une prise secteur.	Branchez fermement le cordon d'alimentation. 49
	L'appareil a été soumis à un choc électrique puissant (provoqué par exemple par un orage ou une décharge d'électricité statique).	Mettez l'appareil hors tension, débranchez son cordon d'alimentation de la prise de courant et attendez environ 30 secondes avant de le brancher à nouveau au secteur.	—
Le témoin ⏻ (alimentation) du panneau avant clignote.	Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc.	Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension.	46
	Il y a un problème au niveau des circuits internes de cet appareil.	Débranchez le cordon d'alimentation de la prise de courant et prenez contact avec le revendeur ou SAV agréé Yamaha le plus proche.	—
Quand l'appareil est sous tension, le témoin INPUT clignote et le volume baisse.	Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc.	Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension.	46
Aucun son n'est audible.	Les raccordements des câbles d'entrée ou de sortie ne sont pas corrects.	Branchez correctement les câbles. Si le problème persiste, les câbles sont peut-être défectueux.	44
	Aucune source d'entrée appropriée n'a été sélectionnée.	Sélectionnez la source d'entrée souhaitée avec le sélecteur INPUT du panneau avant (ou avec l'une des touches de sélection d'entrée de la télécommande).	36, 40
	Le sélecteur SPEAKERS est réglé sur OFF.	Réglez le sélecteur SPEAKERS sur la position appropriée.	35
	Les connexions des câbles d'enceinte sont incorrectes.	Vérifiez que les câbles d'enceinte sont correctement connectés à l'appareil.	46
Le son est brusquement coupé.	Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc.	Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension.	46
Le niveau sonore ne peut pas être réglé.	MAIN DIRECT est sélectionné comme source d'entrée.	Réglez le volume sur le composant raccordé. Vous pouvez aussi raccorder le composant externe à une paire de prises d'entrée autre que MAIN IN et sélectionner ensuite la source d'entrée en question.	36
Le signal est audible sur une seule voie.	La connexion de l'appareil de lecture ou des enceintes est incorrecte.	Vérifiez qu'ils sont correctement connectés à l'appareil. Si le problème persiste, les câbles sont peut-être défectueux.	44
	Le niveau de volume entre les enceintes gauche et droite est peut-être mal équilibré.	Équilibrez correctement le niveau de volume entre les enceintes gauche et droite avec la commande BALANCE.	36
Grave insuffisant et absence d'ambiance.	Les fils + et - sont inversés sur l'amplificateur ou les enceintes.	Raccordez les fils d'enceintes en respectant la phase + et -.	46
Un « ronflement » est audible.	Les raccordements des câbles d'entrée ou de sortie ne sont pas corrects.	Branchez correctement les câbles. Si le problème persiste, les câbles sont peut-être défectueux.	44
	La platine vinyle n'est pas raccordée à la masse via la borne GND.	Raccordez la platine vinyle à la borne GND de cet appareil.	44
Le signal comporte de la distorsion quand vous écoutez un lecteur CD ou une platine cassette avec un casque (branché au lecteur CD ou à la platine cassette).	L'appareil est hors tension. Mettez l'appareil sous tension. 34
Le volume du disque lu sur la platine vinyle est trop bas.	Le réglage du commutateur MM/MC du panneau arrière est incorrect.	Réglez le commutateur MM/MC sur la position MM ou MC selon le type de cellule magnétique de la platine vinyle.	39
La télécommande ne fonctionne pas du tout ou pas normalement.	La télécommande est utilisée hors de son rayon d'action.	La télécommande doit être utilisée dans un rayon de 6 m et selon un angle inférieur à 30 degrés par rapport à une perpendiculaire au panneau avant.	42
	Le lumière directe du soleil ou d'un éclairage (lampe fluorescente à convertisseur, stroboscopique, etc.) frappe le capteur de télécommande sur le panneau avant cet appareil.	Changez l'orientation de l'éclairage ou la position de l'appareil.	—
	Les piles sont usées. Remplacez les piles.	42

Entretien

Panneaux latéraux de fini miroir

Nous vous conseillons d'utiliser un chiffon de nettoyage tel que ceux pour piano.

Autres surfaces

N'utilisez pas de produits chimiques tels que du benzène ou du diluant pour nettoyer ce produit. Cela risquerait d'endommager la surface de l'appareil.

Nettoyez les surfaces de l'appareil avec un chiffon doux et sec.
