GEBRUIKSAANWIJZING AS1200 YAMAHA

Gebruikershandleiding

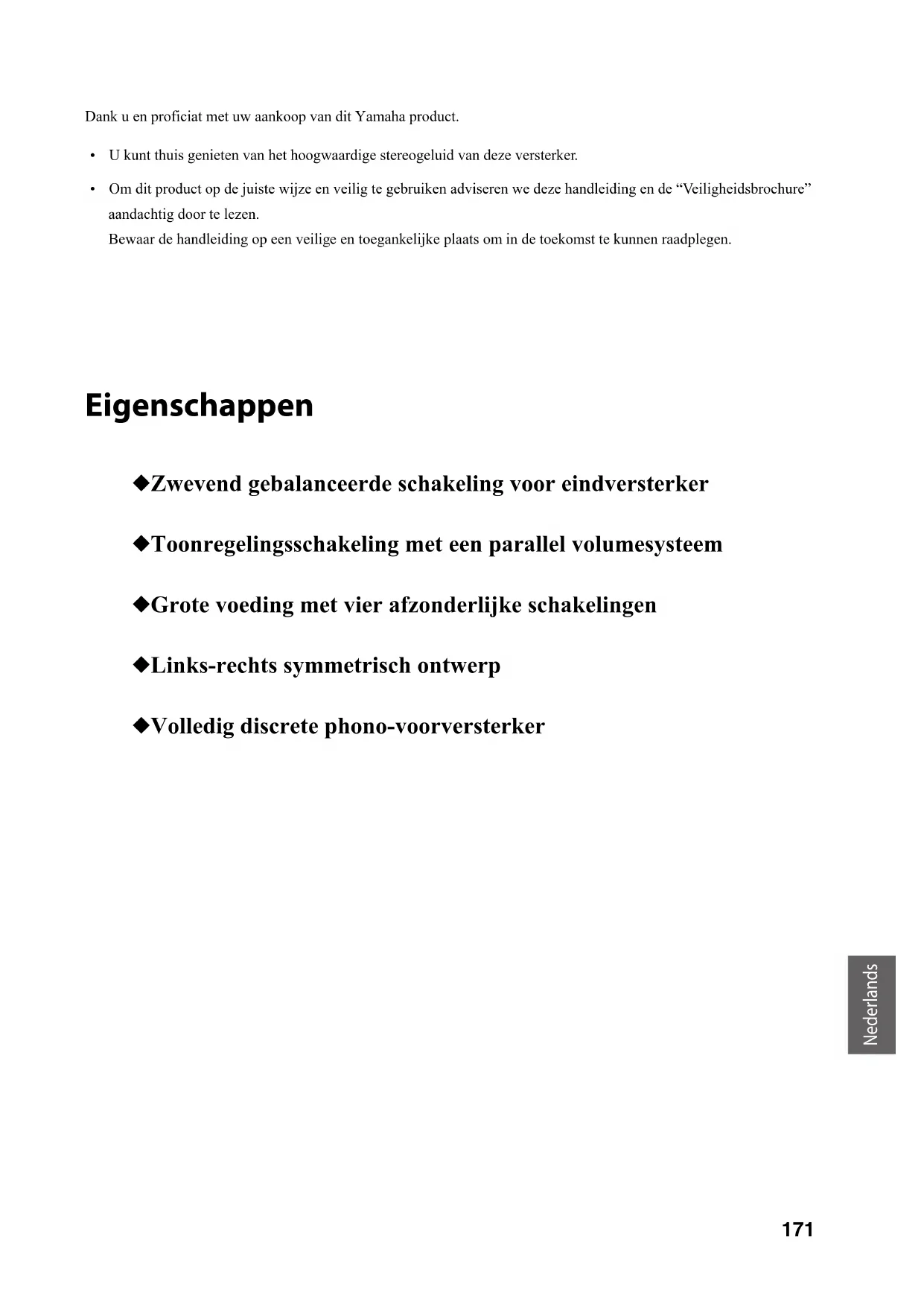

Dank u en proficiat met uw aankoop van dit Yamaha product.

• U kunt thuis genieten van het hoogwaardige stereogeluid van deze versterker.
• Om dit product op de juiste wijze en veilig te gebruiken adviseren we deze handleiding en de "Veiligheidsbrochure" aandachtig door te lezen.
  Bewaar de handleiding op een veilige en toegankelijke plaats om in de toekomst te kunnen raadplegen.

Eigenschappen

◆Zwevend gebalanceerde schakeling voor eindversterker
◆Toonregelingsschakeling met een parallel volumesysteem
◆Grote voeding met vier afzonderlijke schakelingen
◆Links-rechts symmetrisch ontwerp
♦Volledig discrete phono-voorversterker

Dingen die u moet weten alvorens het product te gebruiken

Over deze handleiding

• Deze handleiding beschrijft de functies en aansluithandelingen van het toestel.
• De in deze handleiding weergegeven illustraties dienen uitsluitend voor instructiedoeleinden.
• Technische gegevens en uiterlijk kunnen zonder kennisgeving worden gewijzigd.

WAARSCHUWING" beschrijft voorzorgsmaatregelen die moeten worden gevolgd om ernstig letsel aal letsel te vermijden.

VOORZICHTIG" beschrijft voorzorgsmaatregelen die moeten worden gevolgd om letsel te vermijden.

- “LET OP” beschrijft voorzorgsmaatregelen die moeten worden gevolgd om mogelijke storing of schade aan het product te vermijden.

Opmerking

ullende informatie over het product.

Meegeleverde accessoires

Controleer of de volgende accessoires in de verpakking zitten.

• Afstandsbediening
  • Batterijen (AAA, R03, UM-4) (×2)
• Netsnoer*
• Gebruikershandleiding (dit boek)
• Veiligheidsbrochure

* Afhankelijk van de distributieregio kunnen verschillende netsnoeren in de verpakking worden meegeleverd. Gebruik het snoer dat voor uw regio van toepassing is.

Inhoudsopgave

Eigenschappen ....171

Dingen die u moet weten alvorens het

product te gebruiken....172

Over deze handleiding....172

Meegeleverde accessoires .... 172

Namen en functies van onderdelen.....173

Voorpaneel 174

Achterpaneel....178

Afstandsbediening .... 180

Inzetten van batterijen in de afstandsbediening....182 De afstandsbediening bedienen ....182

Aansluitingen....183

Aansluitschema .... 184

De luidsprekers aansluiten .... 186

Luidsprekerkabels gebruiken .....186

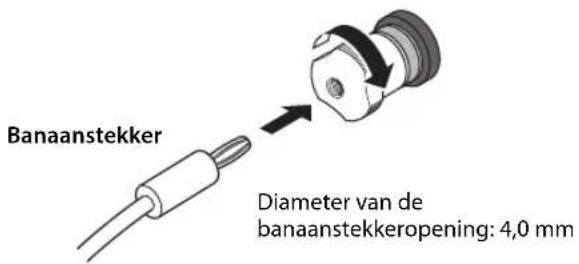

Banaanstekkerkabels gebruiken.....187

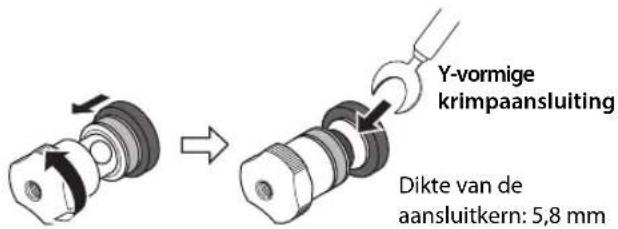

Aansluitkabels met Y-vormige krimpaansluitingen gebruiken .....187

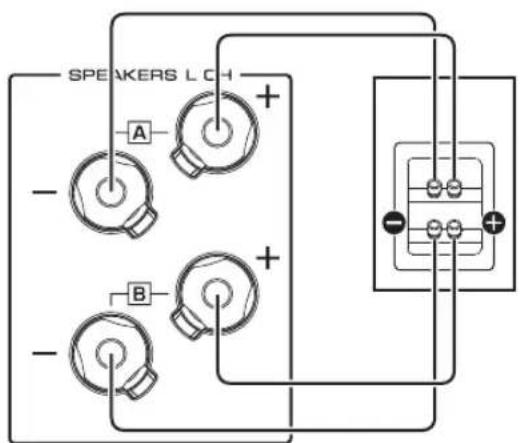

Dubbel bedrade verbinding .....187

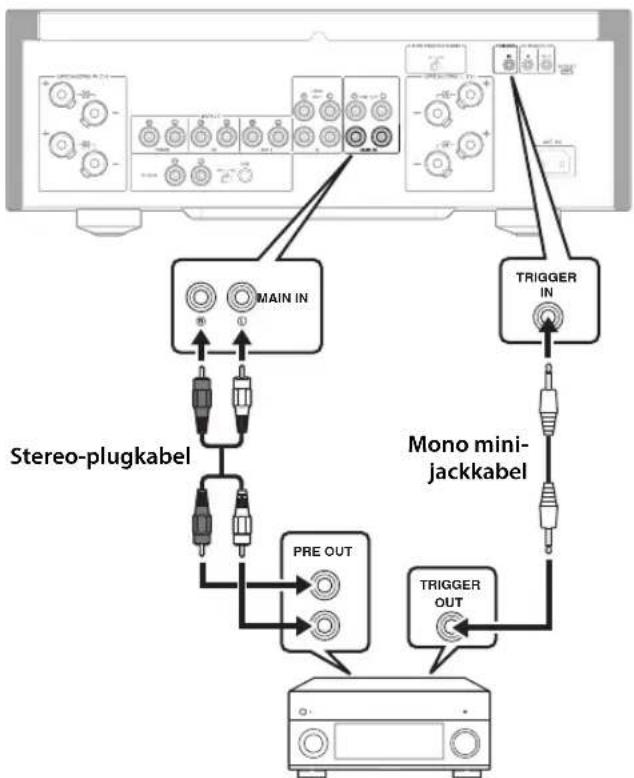

Trigger-aansluiting....188

Externe verbinding....188

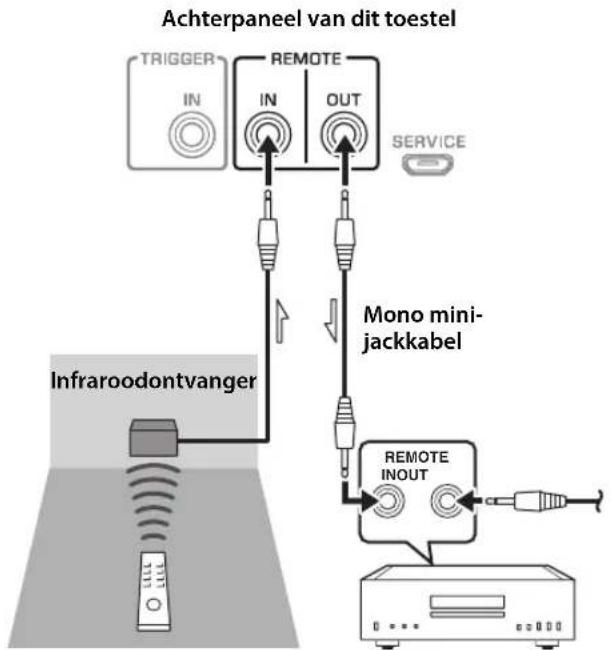

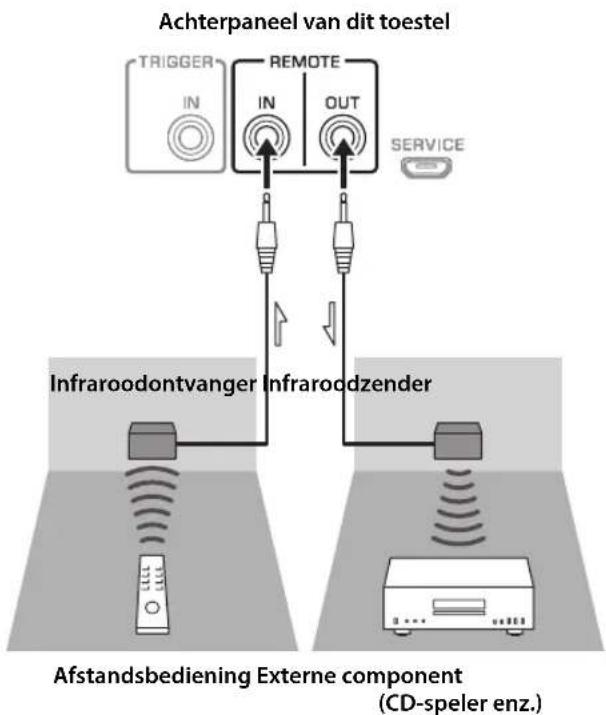

Het toestel vanuit een andere kamer bedienen....188 Afstandsverbinding tussen Yamaha-componenten....189

Aansluiten van het netsnoer....189

Appendix.... 191

Technische gegevens....192

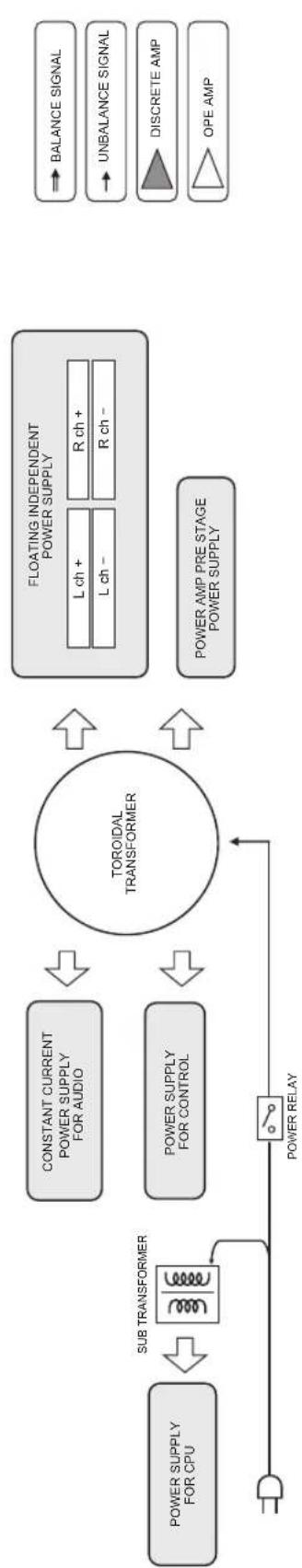

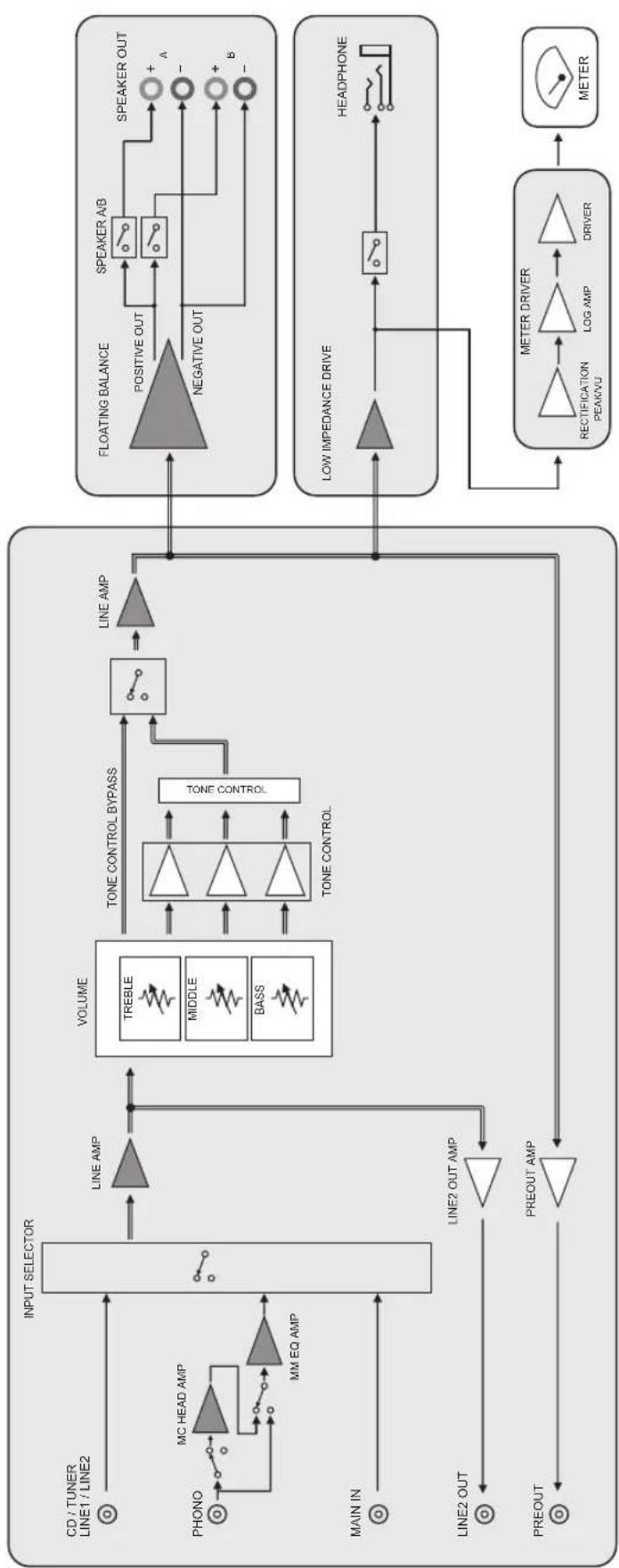

Schema....194

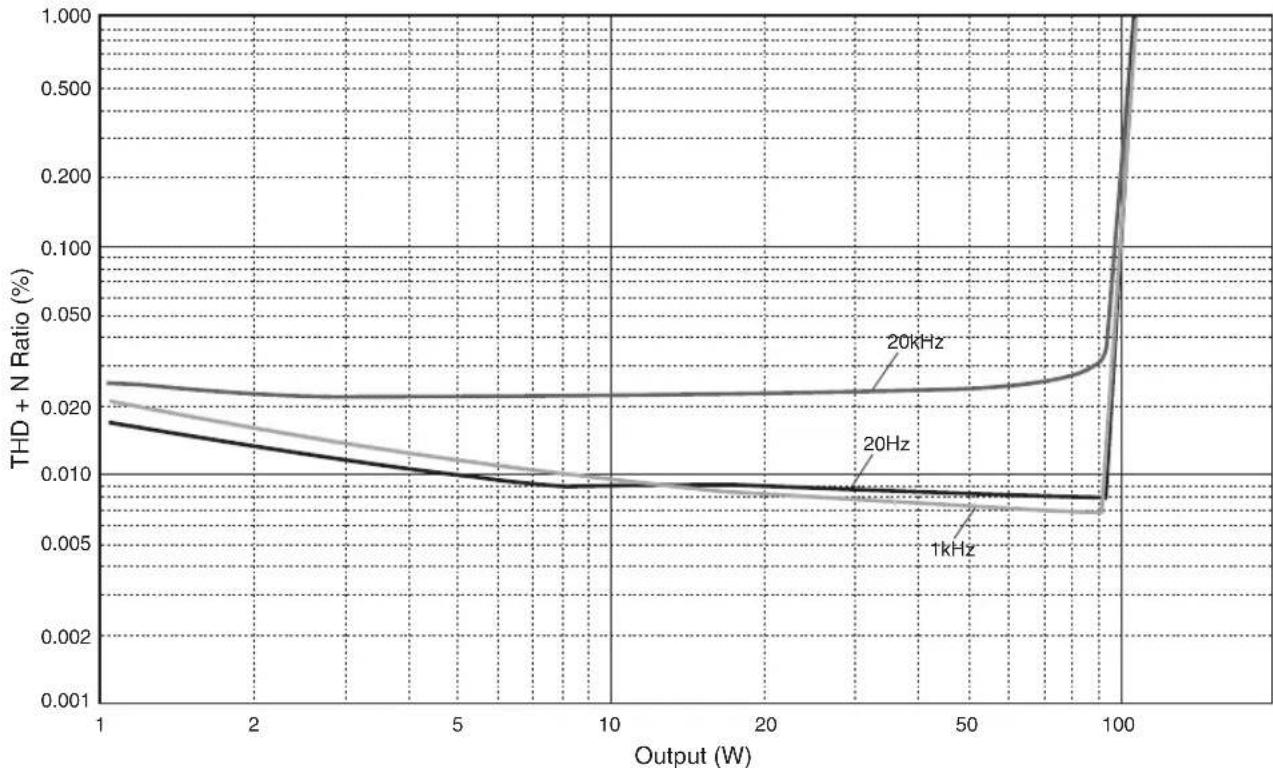

Akoestische kenmerken ....195

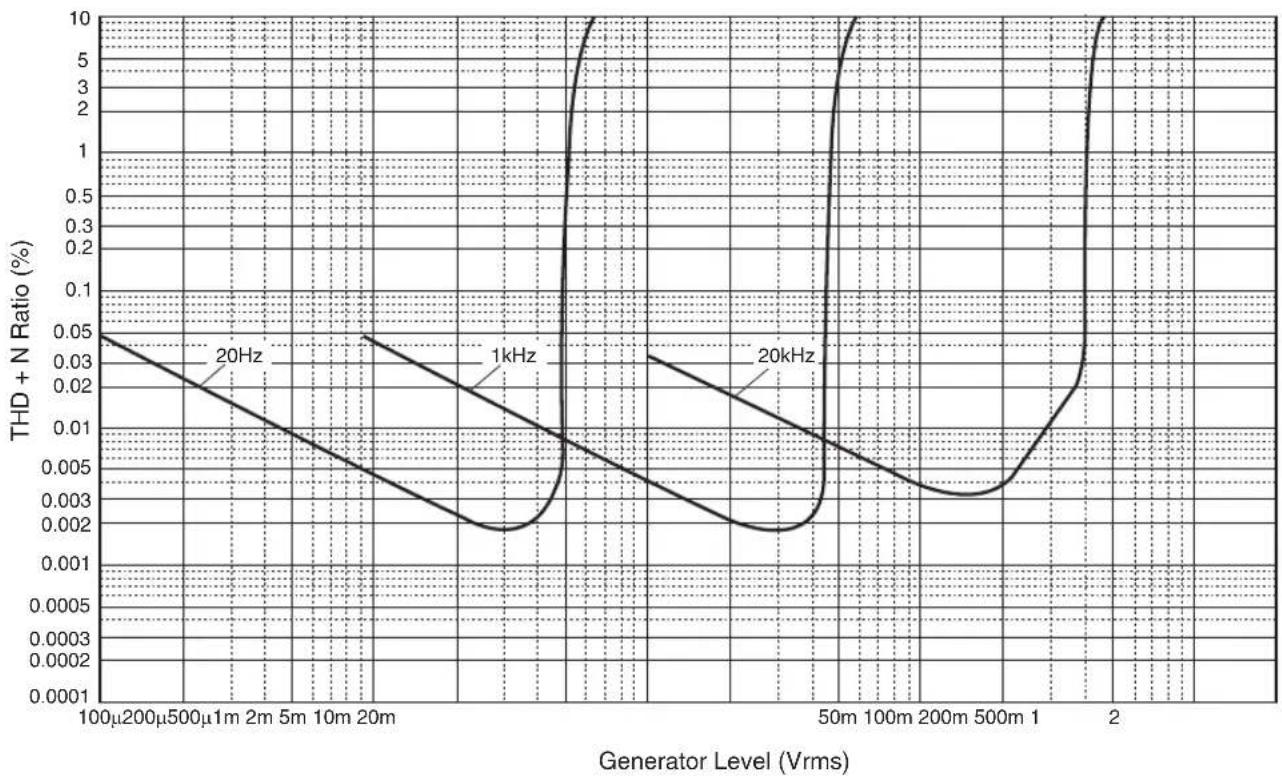

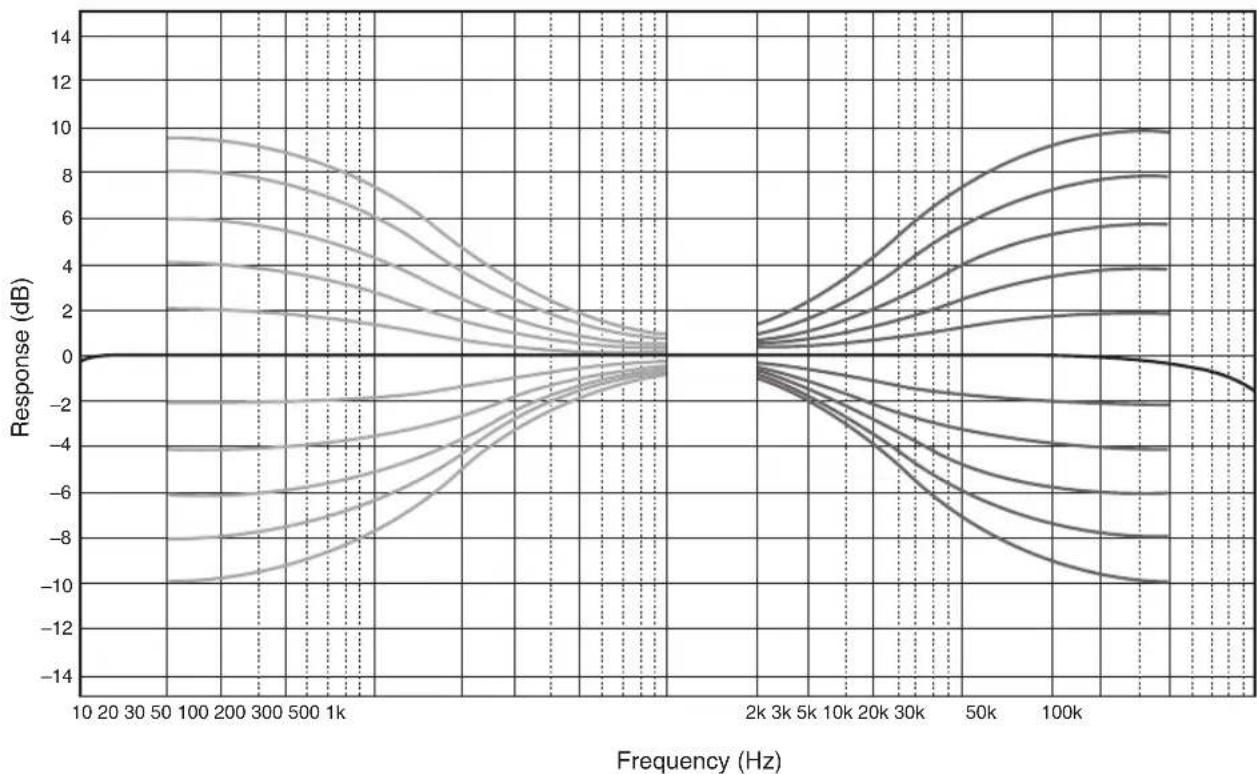

Karakteristieken toonregeling .... 195 Totale harmonische vervorming .... 195 Totale harmonische vervorming (PHONO).... 196

Foutopsporing....197

Onderhoud ....198

Namen en functies van onderdelen

Dit deel beschrijft de namen en functies van diverse onderdelen op het voor- en achterpaneel en de afstandsbediening.

Namen en functies van onderdelen

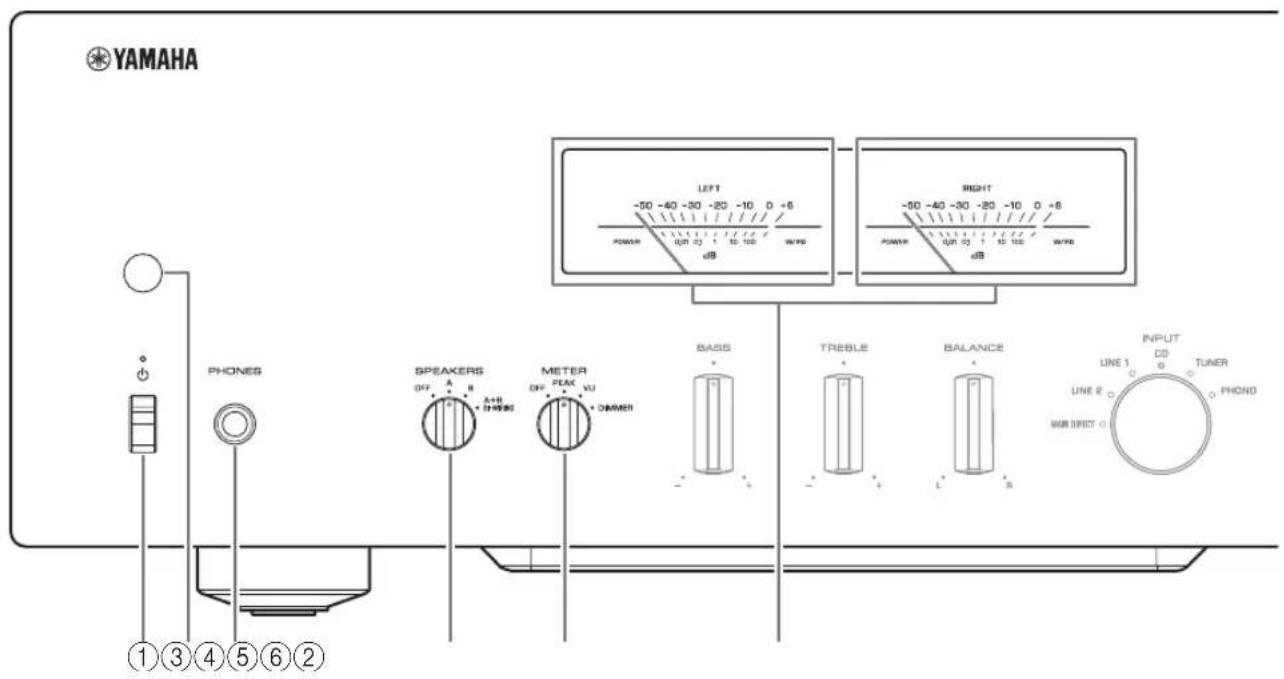

Voorpaneel

YAMAHA LEFT -50 -40 -30 -20 -10 0 +6 POWER 10Ω 12.5Ω W/76 dB RIGHT -50 -40 -30 -20 -10 0 +6 POWER 10Ω 12.5Ω W/76 dB BASS TREBLE BALANCE INPUT LINE 1 CD TUNER LINE 2 PHOND MAR DRET 0 ①③④⑤⑥②

① ⏻ (aan/uit) schakelaar/indicator

(aan/uit) schakelaar	Aan/uit status Indicator
Bovenste positie	On Fel verlicht
	Standby Matig verlicht
Onderste positie	Off Off

Als de ⏻ (aan/uit) schakelaar zich in de bovenste positie bevindt, druk dan herhaaldelijk op de ⏻ AMP-toets op de afstandsbediening om over te schakelen tussen aan- en stand-by-modus. Daarnaast schakelt het toestel over op stand-by-modus in één van de volgende situaties.

• Als de Automatische Stand-by functie is ingeschakeld. (→pagina 178)
• Als de stroomtoevoer wordt uitgeschakeld van het apparaat dat is aangesloten op de TRIGGER IN-aansluiting van dit toestel. (→ pagina 188)

LET OP

Wanneer u dit toestel voor langere tijd niet gaat gebruiken, haal dan de stekker uit het stopcontact. Zelfs als het toestel is uitgeschakeld stroomt er nog een minieme hoeveelheid stroom naar het toestel.

Opmerking

• Nadat het toestel wordt ingeschakeld, duurt het enkele seconden alvorens het toestel geluid kan produceren.
• Schakel het toestel niet in binnen 10 seconden nadat het is uitgeschakeld. Dit kan ruis veroorzaken.
• Om het toestel vanuit stand-bymodus in te schakelen zet u eerst de ⏻ (aan/uit) schakelaar in de onderste positie om uit te schakelen. Vervolgens zet u de schakelaar in de bovenste positie.
• Als het toestel in standby-modus staat en de stekker van het netsnoer wordt uit het stopcontact gehaald en er weer ingestoken, zal het toestel worden ingeschakeld.

②Sensor voor de afstandsbediening

Deze ontvangt de signalen van de afstandsbediening. (→pagina 182)

③PHONES-aansluiting

Sluit hier uw hoofdtelefoon aan.

Opmerking

• Het hier aansluiten van de hoofdtelefoon heeft het volgende tot gevolg:
• Er komt geen geluid meer uit de aangesloten luidsprekers.
• Er wordt geen audiosignaal verzonden naar de PRE OUT-aansluitingen.
• U kunt MAIN DIRECT niet als signaalbron selecteren.
• Als MAIN DIRECT is geselecteerd als signaalbron worden er audiosignalen verzonden naar de PHONES-aansluiting.

④SPREKERS keuzeschakelaar

Hiermee kunt u twee sets luidsprekers in- of uitschakelen die als volgt zijn aangesloten op SPEAKERS L/R A en B-aansluitingen op het achterpanel:

OFF: Er wordt geen audiosignaal door de luidsprekers weergegeven.

A: Audiosignalen worden weergegeven via de luidsprekerset die is aangesloten op de A-aansluitingen.

B: Audiosignalen worden weergegeven via de luidsprekerset die is aangesloten op de B-aansluitingen.

A+B BI-WIRING: Audiosignalen worden weergegeven via de luidsprekersets die zijn aangesloten op de A- en B-aansluitingen. Selecteer deze positie als u van plan bent gebruik te maken van een dubbel bedrade aansluiting. (→pagina 187)

LET OP

[Model voor Azië]

Als u twee sets luidsprekers (A+B) aansluit, gebruik dan luidsprekers met een impedantie van 12Ω of hoger.

[Overige modellen]

Als u twee sets luidsprekers (A+B) aansluit, gebruik dan luidsprekers met een impedantie van 8Ω of hoger.

⑤METER-keuzeschakelaar

Schakelt de meter functie als volgt om:

OFF: Draait de meterwerking en displayverlichting om.

PEAK: Schakelt de meterdisplay om naar piekniveaumeter. De piekniveaumeter geeft het hoogste permanente niveau van een audiosignaal weer.

VU: Schakelt het type meterdisplay om naar VU (Volume Unit = volume-eenheid)-niveaumeter. De VU-niveaumeter geeft een effectieve waarde van geluidsweergave die te vergelijken is met menselijke zintuigen.

DIMMER: Als dit is geselecteerd wijzigt de DIMMER de helderheid van de meterdisplay in stappen. Als het gewenste helderheidsniveau is bereikt, schakel dan over op een andere instellingsparameter om de helderheid te bevestigen.

⑥Meter (LEFT/RIGHT)

Geeft het audio-uitgangsniveau van het linker (LEFT) en rechter (RIGHT) kanaal aan.

Namen en functies van onderdelen

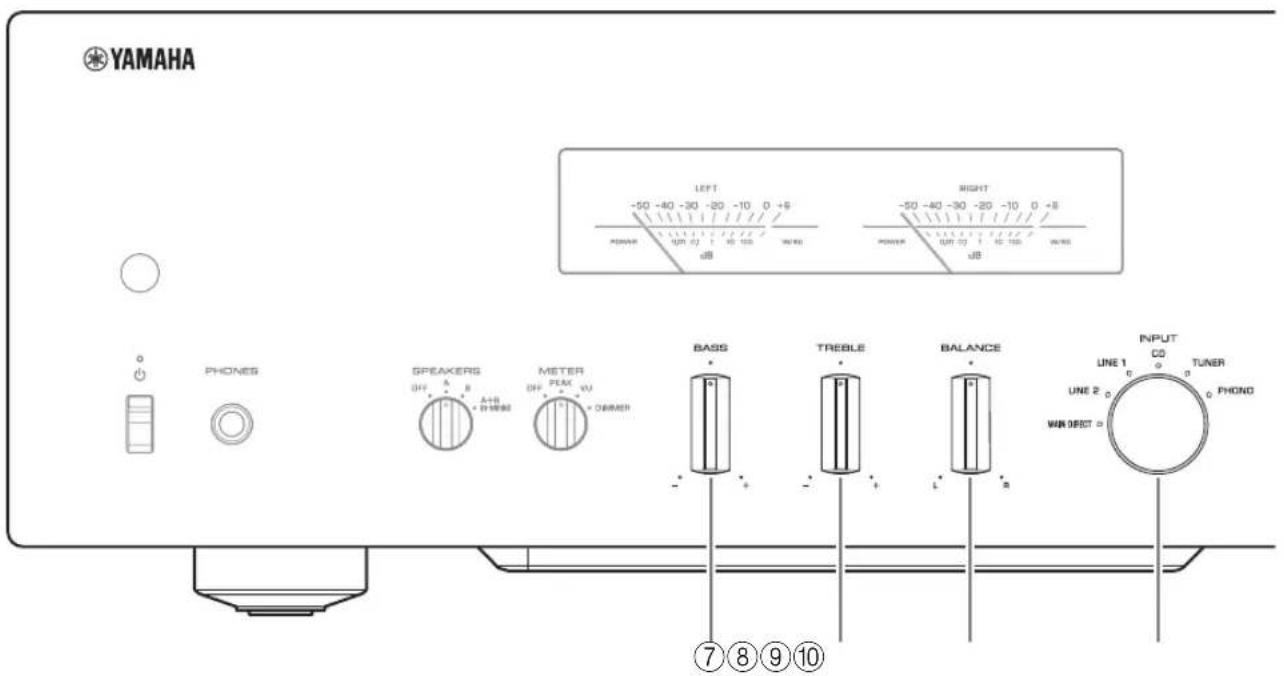

Voorpaneel

YAMAHA LEFT -50 -40 -30 -20 -10 0 +9 POWER UP 02 1 20 100 100 Hz dB RIGHT -50 -40 -30 -20 -10 0 -8 POWER UP 02 1 20 100 100 Hz dB PHONES SPEAKERS OFF A B A+B OFF B/S METER PUM VU + - ORANGE BASS TREBLE BALANCE - - - - - - - - INPUT LINE 1 CO TUNER ONE 2 O PHONO MAIN DUCT ⑦⑧⑨⑩

⑦BASS-regelaar

Past het geluidsvolumeniveau van het basbereik aan.

Instelbaar bereik: -10 dB - 0 - +10 dB

⑧TREBLE-regelaar

Past het geluidsvolumeniveau van het hoge tonenbereik aan.

Instelbaar bereik: -10 dB - 0 - +10 dB

⑨BALANCE-regelaar

Stelt de geluidsbalans van de linker- en rechterluidsprekers af om onevenwichtig geluid te compenseren dat wordt veroorzaakt door de plaatsing van de luidsprekers of de luistercondities in de kamer.

Opmerking

• Als zowel de BASS- als TREBLE-regelaars in het midden staan (nul), passeert het audiosignaal ongewijzigd de toonregeling.
• De instellingen van de BASS-, TREBLE- en BALANCE-regelaars hebben geen invloed op de ingangssignalen van de aansluitingen MAIN IN of de uitgangssignalen van de LINE 2 OUT-aansluitingen.

⑩INPUT-keuzeschakelaar/indicator

Selecteer de signaalbron. De indicator voor de geselecteerde signaalbron gaat branden. Audiosignalen van de geselecteerde signaalbron worden verzonden naar LINE 2 OUT-aansluitingen.

MAIN DIRECT: Selecteert de component die als signaalbron is aangesloten op de MAIN IN-aansluitingen.

LINE 1/LINE 2: Selecteert de component die als signaalbron is aangesloten op de LINE 1 of LINE 2-aansluitingen.

CD: Selecteert de cd-speler die als signaalbron is aangesloten op de CD-ingangen.

TUNER: Selectcert de tuner die als signaalbron is aangesloten op de TUNER-ingangen.

PHONO: Selecteert de draaitafel die als signaalbron is aangesloten op de PHONO-ingangen.

• Als MAIN DIRECT is geselecteerd als signaalbron worden er geen audiosignalen verzonden naar de PRE OUT, LINE 2 OUT of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen verzonden naar de LINE 2 OUT-aansluitingen.

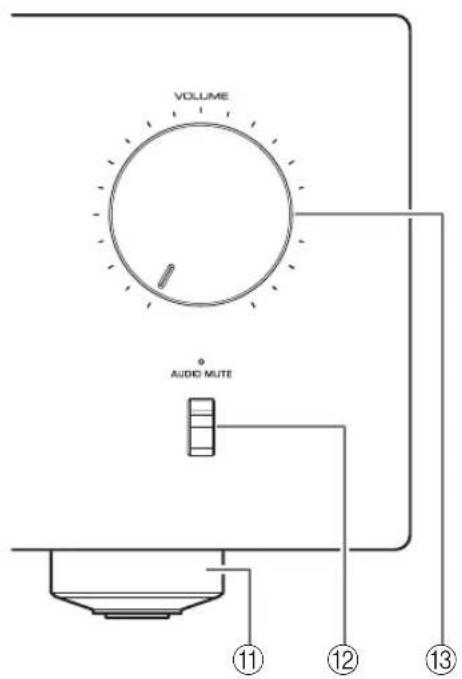

⑪Voeten

Als het toestel onstabiel staat, stel dan de hoogte van de voeten bij door deze te draaien.

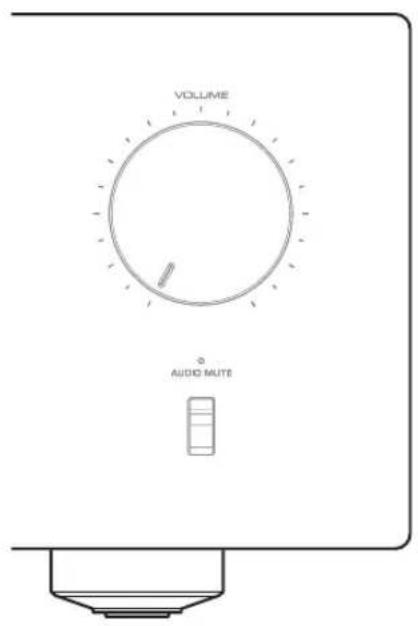

⑫AUDIO MUTE schakelaar/indicator

Druk op deze schakelaar om het huidige volumeniveau met ongeveer 20 dB te verlagen. De indicator gaat branden. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zetten. De indicator gaat uit.

⑬VOLUME-knop

Past het volumeniveau aan. Deze instelling heeft geen invloed op het uitgangsniveau van de LINE 2 OUT-aansluitingen.

LET OP

Als u MAIN DIRECT als signaalbron selecteert voor dit apparaat, is het geluidsvolumeniveau gefixeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

Namen en functies van onderdelen

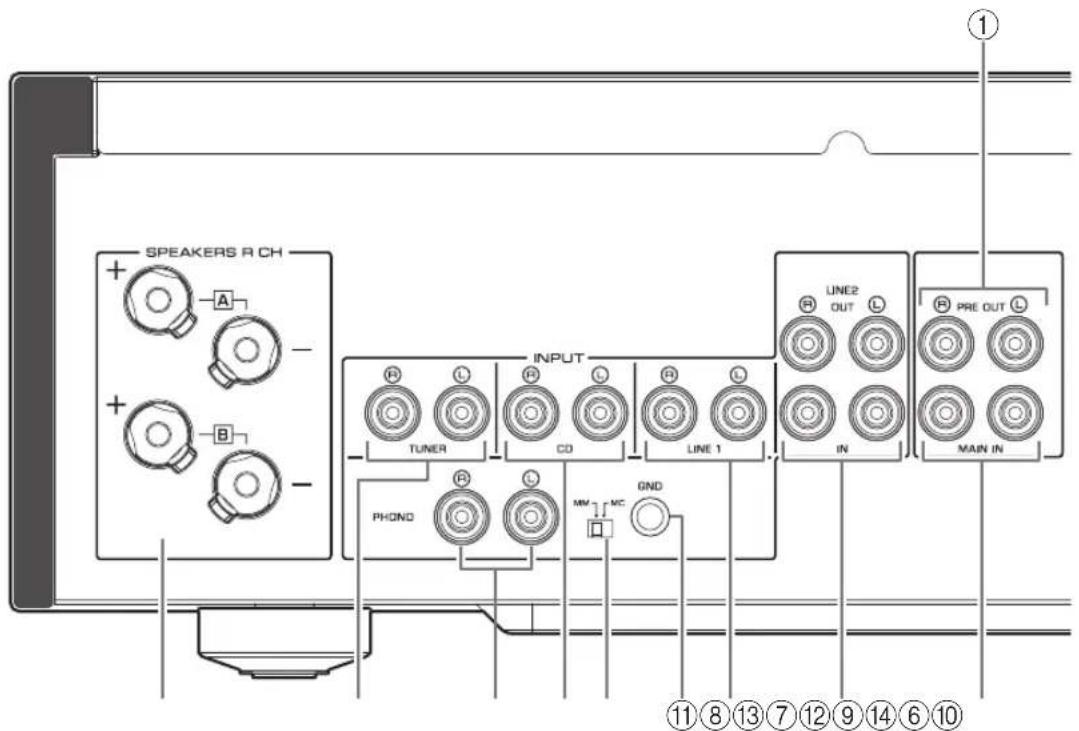

Achterpaneel

SPEAKERS R CH + - A - + - B - INPUT TUNER CD LINE 1 LINE2 OUT L IN PRE OUT L PHONO MM MC OND ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

①PRE OUT-aansluitingen

Opmerking

• Audio-uitgangssignaal aan de PRE OUT-aansluitingen is hetzelfde signaal dat wordt verzonden naar de SPEAKERS L/R CH-aansluitingen.

• De volgende parameterinstellingen zijn geldig voor audiosignalen bij de PRE OUT-aansluitingen.

• BASS

• TREBLE
• BALANCE
• VOLUME

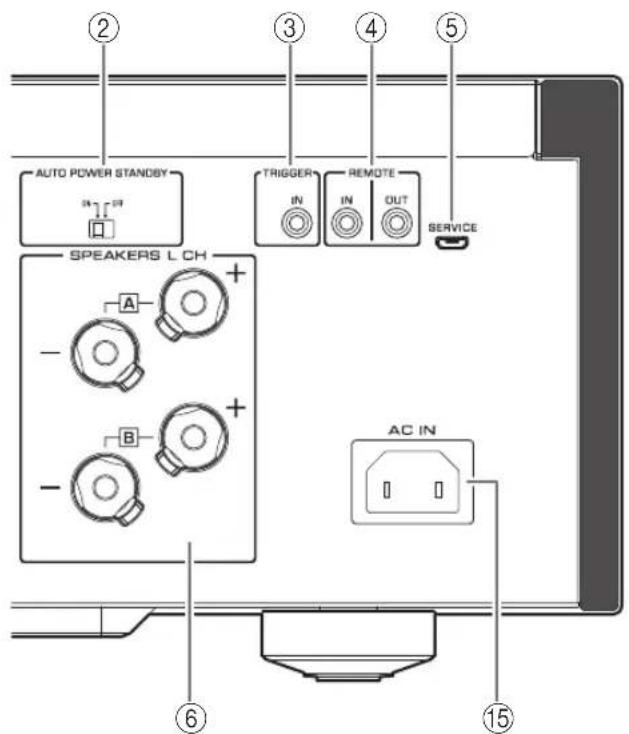

②AUTO POWER STANDBY-schakelaar

ON: Het toestel gaat automatisch in stand-bymodus als het is ingeschakeld, maar gedurende acht uur niet wordt bediend (functie Automatische Standby).

OFF: Het toestel gaat niet automatisch in stand-by-modus.

③TRIGGER IN-aansluiting

Sluit externe componenten aan die de triggerfunctie ondersteunen. (→pagina 188)

④REMOTE IN/OUT-aansluitingen

Sluit externe componenten aan die de functie externe bediening ondersteunen. (→ pagina's 188 en 189)

⑤SERVICE-aansluiting

Deze aansluitingen wordt gebruikt om het product te testen.

⑥SPEAKERS L/R CH-aansluitingen

⑦TUNER-ingangen

⑧PHONO-ingangen

⑨CD-ingangen

⑩MM/MC-schakelaar

Zet deze schakelaar op MM of MC aan de hand van het type element dat aan de draaitafel is geïnstalleerd, die is aangesloten op de PHONO-aansluitingen.

Opmerking

Schakel dit toestel uit, alvorens het element van de draaitafel te vervangen.

AUTO POWER STANDBY SPEAKERS L CH + - A B + - TRIGGER IN IN OUT REMOTE SERVICE AC IN ② ③ ④ ⑤ ⑥ ⑮

⑪GND (aarde)-aansluiting

Als u de draaitafel op dit toestel aansluit, aard deze dan met de GND-aansluiting. Hierdoor kunt u brom voorkomen.

VOORZICHTIG

Draai de GND-aansluiting niet te ver los. Anders kan de knop losraken en per ongeluk door een kind worden ingeslikt.

Opmerking

Dit is geen aardlekschakelaar.

⑫LINE 1-ingangen

⑬LINE 2-aansluitingen

Sluit externe componenten aan met analoge audio-in- en uitgangen.

⑭MAIN IN-aansluitingen

Sluit externe componenten aan die een volumeregeling hebben, zodat u dit apparaat als eindversterker kunt gebruiken.

LET OP

Als u MAIN DIRECT als signaalbron selecteert voor dit apparaat, is het geluidsvolumeniveau gefixeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

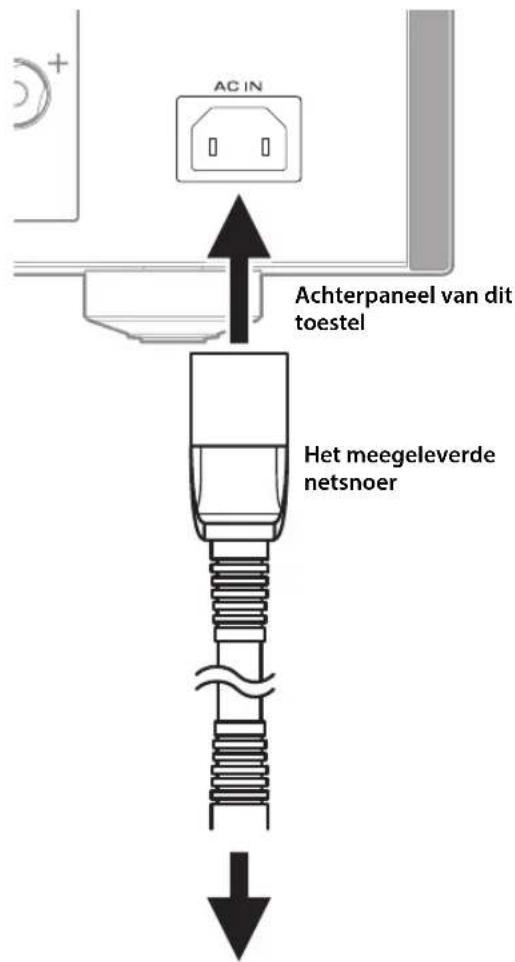

⑮AC IN-aansluiting

Sluit hier het meegeleverde netsnoer aan.

(→pagina 189)

Namen en functies van onderdelen

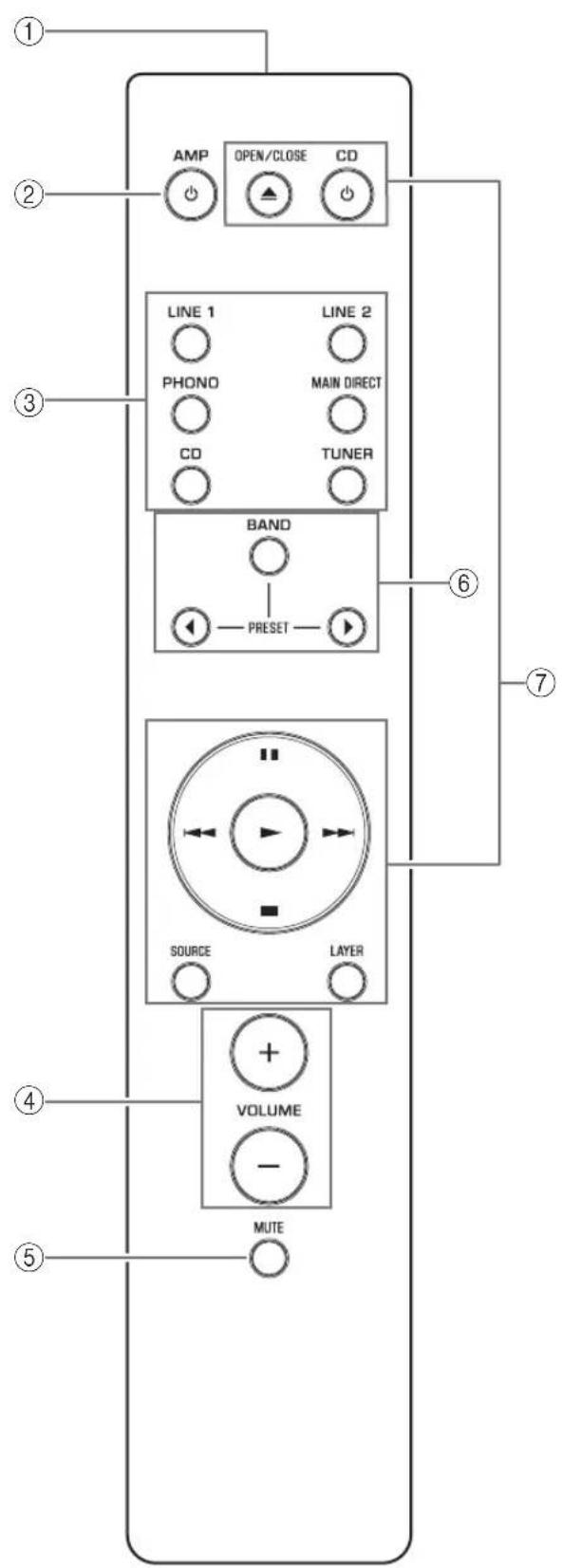

Afstandsbediening

① ② AMP OPEN/CLOSE CD LINE 1 LINE 2 PHONO MAIN DIRECT CD TUNER BAND PRESET ⑥ ⑦ SOURCE LAYER ④ VOLUME - ⑤ MUTE

①Infraroodzender

Deze produceert de infrarode bedieningssignalen naar het toestel. (→pagina 182)

② AMP-toets

Het toestel inschakelen of naar stand-by-modus schakelen. (→pagina 174)

③Signaalbron selectietoetsen

Kies de signaalbron.

Audiosignalen van de geselecteerde signaalbron worden verzonden naar LINE 2 OUT-aansluitingen.

LINE 1/LINE 2: Selecteert de component die als signaalbron is aangesloten op de LINE 1 of LINE 2-aansluitingen.

PHONO: Selecteert de draaitafel die als signaalbron is aangesloten op de PHONO-ingangen.

MAIN DIRECT: Selectecert de component die als signaalbron is aangesloten op de MAIN IN-aansluitingen.

CD: Selecteert de cd-speler die als signaalbron is aangesloten op de CD-ingangen.

TUNER: Selecteert de tuner die als signaalbron is aangesloten op de TUNER-ingangen.

Opmerking

• Als MAIN DIRECT is geselecteerd als signaalbron worden er geen audiosignalen verzonden naar de PRE OUT, LINE 2 OUT of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen verzonden naar de LINE 2 OUT-aansluitingen.

④VOLUME +/- toetsen

Passen het volumeniveau aan. Deze instelling heeft geen invloed op het uitgangsniveau van de LINE 2 OUT-aansluitingen.

LET OP

Als u MAIN DIRECT als signaalbron selecteert voor dit apparaat, is het geluidsvolumeniveau gefixeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

⑤MUTE-toets

Druk op deze toets om het huidige volumeniveau met ongeveer 20 dB te verlagen. Druk nogmaals op deze toets om het oorspronkelijke volume voort te zetten.

⑥Bedieningstoetsen tuner

De functies van een aangesloten Yamaha tuner bedienen. Raadpleeg voor meer informatie de gebruikershandleiding van de tuner.

⑦Bedieningstoetsen cd-speler

De functies van een aangesloten Yamaha cd-speler bedienen. Raadpleeg voor meer informatie de gebruikershandleiding van de cd-speler.

OPEN/CLOSE-toets: Opent en sluit de disklade van een aangesloten cd-speler.

CD-toets: Schakelt een aangesloten cd-speler in, of schakelt deze in stand-by-modus.

▶ (Weergave): Start het afspelen van de cd-speler.

■ (Pauze): Pauzeert het afspelen van de cd-speler. Druk op of on het afspelen voort te zetten.

■ (Stop): Stopt het afspelen van de cd-speler.

/ (Overslaan): Gaat verder naar de volgende track, of gaat terug naar het begin van de huidige track.

SOURCE-toets: Selecteert de bron die moet worden afgespeeld op de cd-speler. De weergavebron verandert telkens u op deze toets drukt.

LAYER-toets: Schakelt de weergavelaag van een hybride super audio-cd om tussen "Super audio CD" en "CD."

Opmerking

Sommige Yamaha tuners of cd-spelers ondersteunen de besturingstoetsen voor cd-spelers of tuners mogelijk niet.

Namen en functies van onderdelen

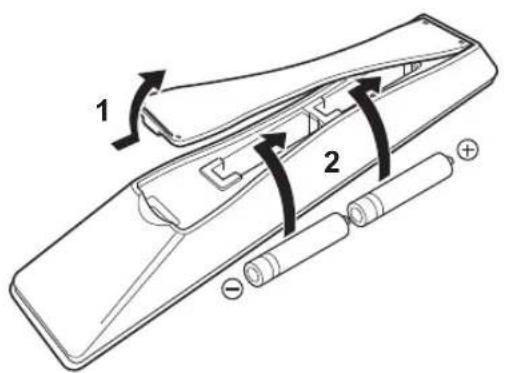

■Inzetten van batterijen in de afstandsbediening

1 Verwijder de klep van het batterijvak.

2Plaats twee batterijen (AAA, R03, UM-4) in het vak met de polen (+ en -) de goede kant op, zoals aangegeven in het batterijvak.

1 2 +

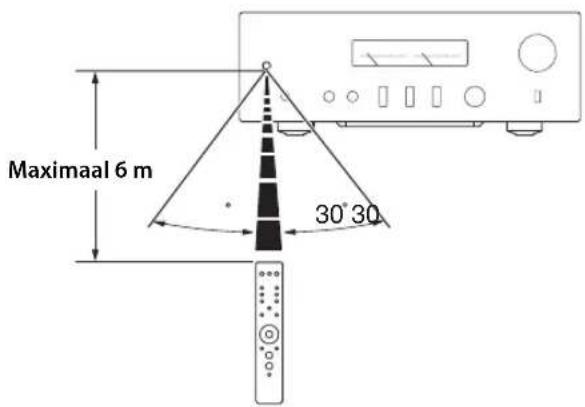

■De afstandsbediening bedienen

Zorg dat u de afstandsbediening binnen de weergegeven zone gebruikt en rechtstreeks op de afstandsbedieningssensor op het voorpaneel van dit toestel richt.

Maximaal 6 m 30° 30

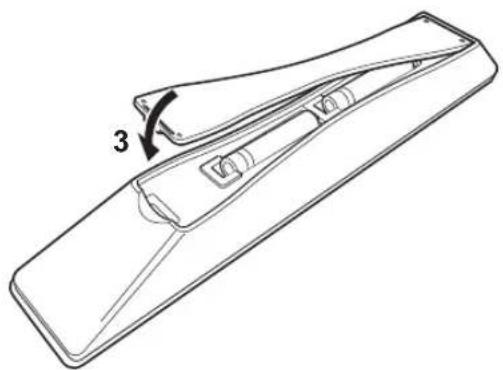

3Plaats de klep van het batterijvak terug.

In dit gedeelte wordt het aansluiten van het toestel op luidsprekers en audiobroncomponenten behandeld.

Aansluitingen

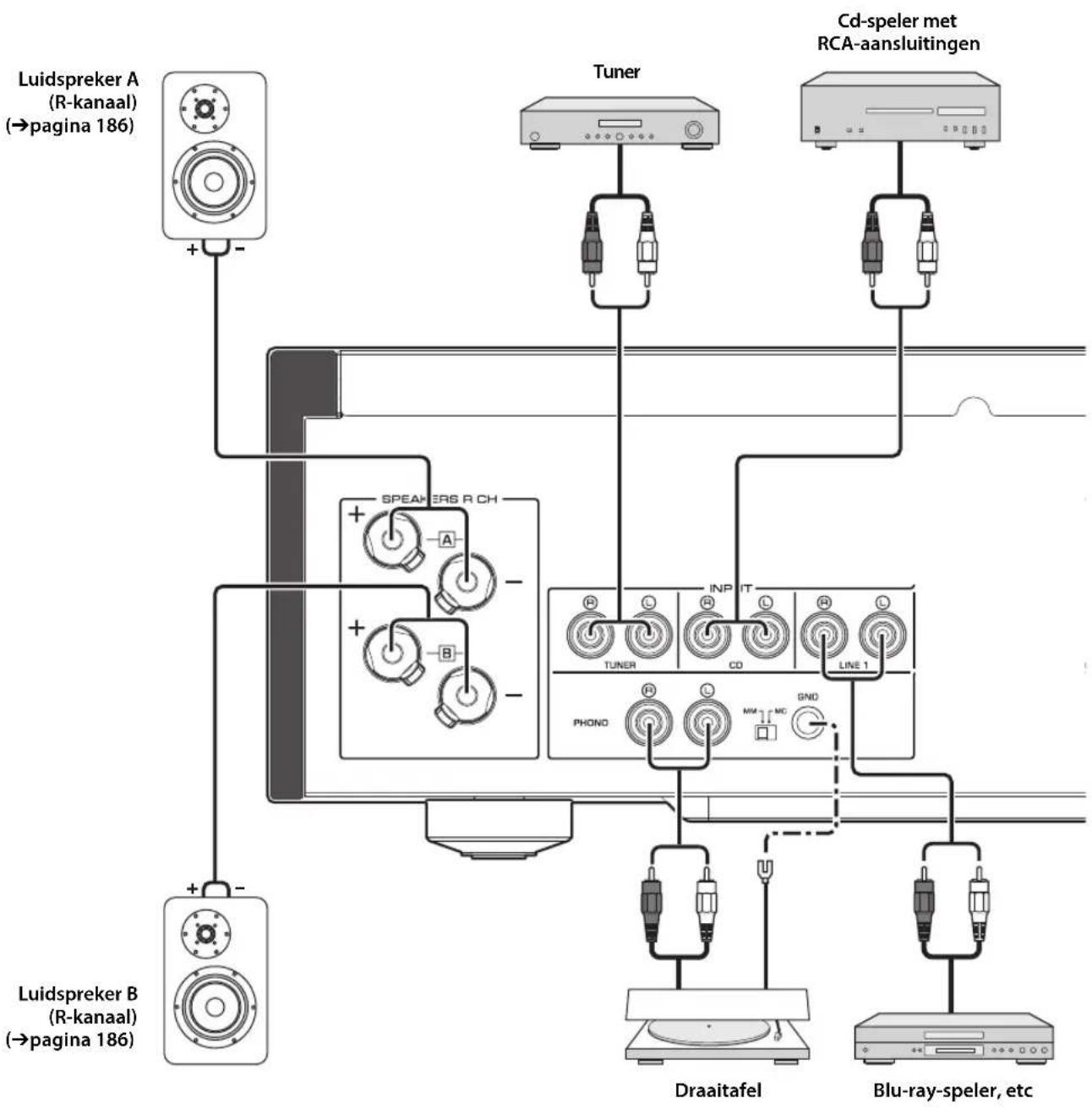

Aansluitschema

VOORZICHTIG

Zorg dat u alle aansluitingen heeft voltooid, voordat u het netsnoer in het stopcontact steekt. (→ pagina 189)


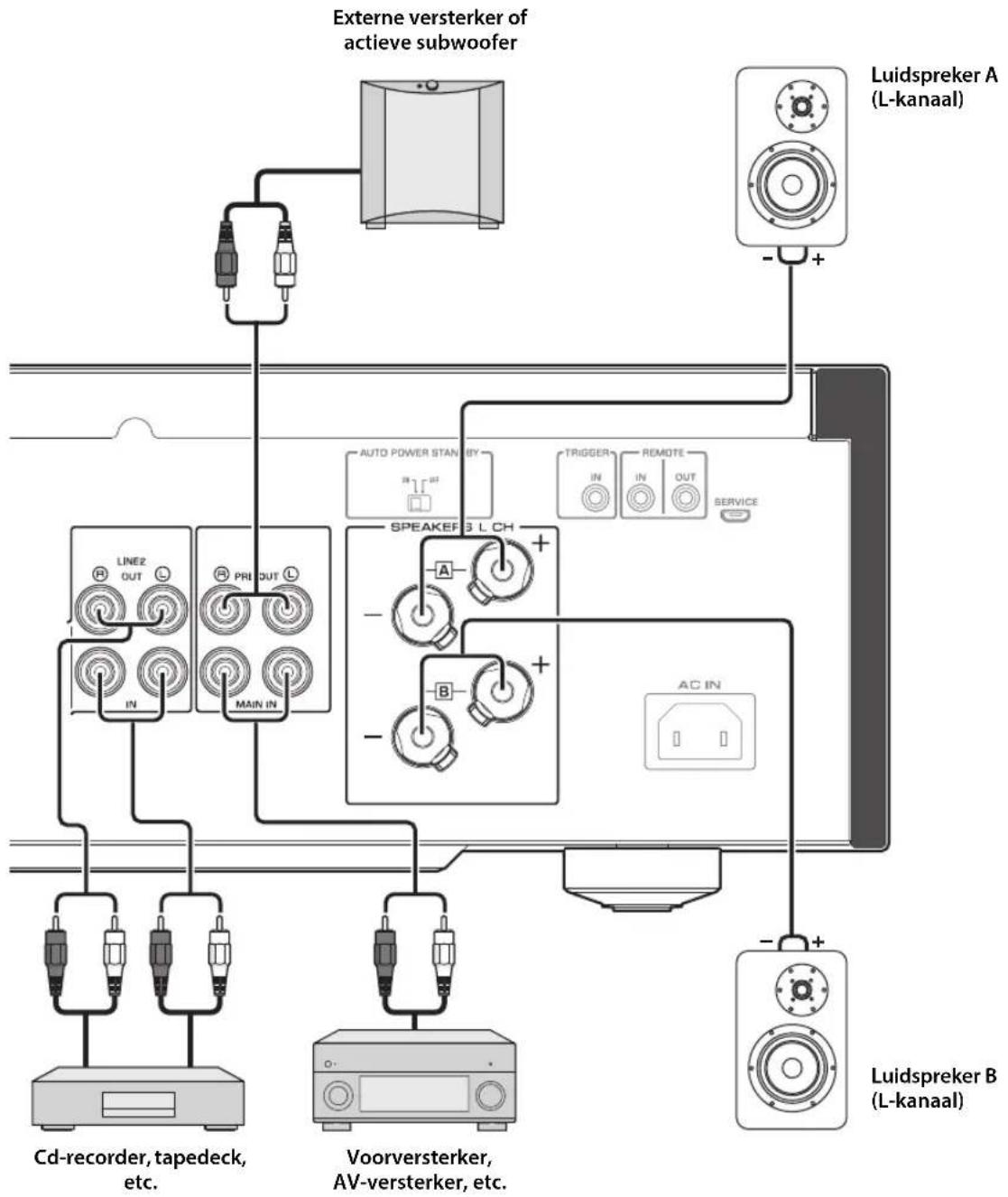

LET OP

Als er een component is aangesloten op de MAIN IN-aansluitingen, is het geluidsvolume van het apparaat gefixeerd. Sluit daarom geen cd-speler aan of andere componenten die geen functie hebben voor volume-aanpassing op de MAIN IN-aansluitingen van het toestel. Anders kan er een hoog geluidsniveau worden geproduceerd, waardoor het toestel of de luidsprekers kunnen beschadigen.

Aansluitingen

Opmerking

- Omdat deze eindversterker van het "floating" gebalanceerde type is, zijn de volgende verbindingen niet mogelijk.

• Aansluiting tussen twee "+" (of twee "−") terminals van de linker en rechter kanalen (afb. 1).
• Aansluiting van alle “—” terminals van de linker en rechter kanalen van het toestel op de tegenovergestelde kanaalluidsprekers (kruislingse aansluiting, afb. 2).
• Aansluiting van de linker/rechter kanaal “—” terminals (of per abuis contact laten maken) met de metalen onderdelen van het achterpaneel van dit toestel.

Afb. 1

- Sluit geen actieve subwoofer aan op de SPEAKERS L/R CH-aansluitingen. Sluit de subwoofer aan op de PRE OUT-aansluitingen van het toestel.

De luidsprekers aansluiten

■Luidsprekerkabels gebruiken

1 Verwijder ongeveer 10 mm van de afscherming van het uiteinde van de luidsprekerkabel, en draai de blootgelegde draden stevig samen om kortsluiting te voorkomen.

10 mm

2Draai de knop op de luidsprekeraansluitingen los en steek de blanke draad zijwaarts in de opening van de aansluiting.

Diameter van de luidsprekerkabelope ning: 6,0 mm

3Maak de knop vast.

VOORZICHTIG

• Draai de knop niet te ver los. Anders kan de knop losraken en per ongeluk door een kind worden ingeslikt.
• Raak de luidsprekeraansluitingen niet aan als het toestel is ingeschakeld, om het risico op elektrische schokken te verminderen.

LET OP

• Als de SPEAKERS-aansluitingen in contact komen met een metalen rack kan er kortsluiting optreden, met als gevolg schade aan het toestel. Als het toestel in een rack wordt geïnstalleerd, houd dan voldoende ruimte vrij, zodat de SPEAKERS-aansluitingen niet in contact kunnen komen met het rack.
• Laat de gestripte luidsprekerdraden elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel. Anders kunnen het toestel en/of de luidsprekers beschadigd raken.

Opmerking

Alle aansluitingen moeten correct zijn: L (links) naar L, R (rechts) naar R, "+" naar "+" en "-" naar "-" Raadpleeg voor meer informatie over de aansluitprocedure de handleiding van uw luidsprekers.

■Banaanstekkerkabels gebruiken

(Modellen voor de VS., Canada, Australië, China, en Taiwan)

Draait eerst de knop op de SPEAKERS-aansluiting vast en steek vervolgens de banaanstekker in de kop van de knop.

Banaanstekker Diameter van de banaanstekkeropening: 4,0 mm

■Aansluitkabels met Y-vormige krimpaansluitingen gebruiken

1 Schroef de knop los en klem de Y-vormige krimpaansluiting tussen de ringmoer en de voet van de aansluiting.

Y-vormige krimpaansluiting Dikte van de aansluitkern: 5,8 mm

2Maak de knop vast.

Dubbel bedrade verbinding

Een dubbel bedrade aansluiting scheidt de woofer van het deel voor de middentonen en de hoge tonen. Luidsprekers die dubbel bedrade verbindingen ondersteunen, hebben twee paar aansluitingen (in totaal vier). Deze twee paar aansluitingen kunnen de luidsprekers in twee onafhankelijke systemen verdelen. Om deze aansluiting te maken moet u de midden- en hoge tonendrivers op het ene paar aansluitingen aansluiten en de lage tonendrivers op het andere paar.

1Verwijder de verbindingsstukken of bruggen op de luidsprekers.

2Sluit dit toestel aan op de luidsprekers, zoals in de onderstaande afbeelding weergegeven.

Een voorbeeld van de aansluiting van het linker kanaal.

SPEAKERS L CH A + - B + -

Achterpaneel van dit toestel Luidspreker

3Stel de SPEAKERS-keuzeschakelaar op het voorpaneel in op A+B BI-WIRING.

Aansluitingen

Trigger-aansluiting

U kunt een Yamaha AV receiver op een andere component aansluiten die de triggerfunctie ondersteunt. U kunt dit toestel gesynchroniseerd met een aangesloten component bedienen.

Achterpaneel van dit toestel

Yamaha AV receiver of een andere component die TRIGGER OUT-aansluitingen en PRE OUT-aansluitingen heeft.

Als de aangesloten component wordt ingeschakeld, wordt de stroom van dit toestel ook ingeschakeld. Gelijktijdig wordt de signaalbron van het apparaat ingesteld op MAIN DIRECT.

Als MAIN DIRECT is geselecteerd als signaalbron voor dit toestel, schakelt bij uitschakelen van de aangesloten component, dit toestel over op stand-by-modus.

Opmerking

Als de aan/uit-schakelaar van dit toestel op OFF staat, wordt de stroom naar dit toestel niet getriggerd.

Externe verbinding

■Het toestel vanuit een andere kamer bedienen

Als u een in de handel verkrijgbare infraroodontvanger en -zender op de REMOTE IN/OUT-aansluitingen van dit toestel aansluit, kunt u het toestel en/of een externe component vanuit een andere kamer bedienen met behulp van de meegeleverde afstandsbediening.

■Afstandsverbinding tussen Yamaha-componenten

Wanneer u over een andere Yamaha-component beschikt die externe verbinding ondersteunt, dan is een infraroodzender niet nodig. Sluit een infraroodontvanger aan op de REMOTE IN/OUT-aansluitingen van dit toestel, zoals hieronder weergegeven.

Maximaal 3 Yamaha componenten (inclusief dit toestel) kunnen worden geconfigureerd voor afstandsverbinding.

Afstandsbediening Yamaha component (maximaal 3 componenten, inclusief dit toestel)

Aansluiten van het netsnoer

Sluit nadat alle aansluitingen voltooid zijn het netsnoer aan op de AC IN-aansluiting van het toestel en steek daarna de stekker in het stopcontact.

AC IN Achterpaneel van dit toestel Het meegeleverde netsnoer

Naar stopcontact

Appendix

Dit deel vermeldt technische specificaties van dit toestel.

Technische gegevens

Gewogen uitgangsvermogen (20 Hz tot 20 kHz, 0,07% THD) 2-kanaals aangedreven

[Model voor Azië]

8Ω....90 W + 90 W

6Ω....110 W + 110 W

[Overige modellen]

8Ω....90 W + 90 W

4 150W+150W

Dynamisch vermogen

8Ω.... 105 W + 105 W

6Ω....135 W + 135 W

4Ω.... 190 W + 190 W

2Ω 220 W + 220 W

IEC uitgangsvermogen (1 kHz, 0,07% THD)

[Modellen voor het Verenigd Koninkrijk en Europa]

8Ω....95 W + 95 W

Maximaal continu uitgangsvermogen (JEITA, 1 kHz, 10% THD)

8Ω.... 120 W + 120 W

4Ω 190 W + 190 W

Vermogensbandbreedte (0,1% THD, 45 W) 2-kanaals aangedreven

8Ω....10 Hz tot 50 kHz

Dempingsfactor (1 kHz)

8Ω....250 of hoger

Ingangsgevoeligheid/ingangsimpedantie (1 kHz, 100 W/8Ω)

PHONO (MC) 150 μVrms / 50Ω

PHONO (MM) 3,5 mVrms / 47 kΩ

CD (of gelijkwaardig) 200 mVrms / 47 kΩ

CD (of gelijkwaardig).... 2,80 Vrms

Nominaal uitgangsvoltage / uitgangsimpedantie

LINE 2 OUT.... 200 mVrms / 1,5 kΩ

PRE OUT.... 1 Vrms / 1,5 kΩ

Nominaal uitgangsvermogen van de hoofdtelefoonaansluiting

(1 kHz, 32Ω, 0,2% THD)

25 mW + 25 mW

Frequentierespons

5 Hz tot 100 kHz....+0 / -3 dB

20 Hz tot 20 kHz....+0 / -0,3 dB

Afwijkingen van RIAA equalizer

PHONO (MM/MC) ±0,5 dB

Totale harmonische vervorming plus ruis (JEITA, ingang 0,5 V, 20 Hz tot 20 kHz)

2-kanaals aangedreven

PHONO (MC) → LINE 2 OUT, 1,2 Vrms .....0,02%

PHONO (MM) → LINE 2 OUT, 1,2 Vrms .....0,005%

CD (of gelijkwaardig) →

SPEAKERS OUT, 50 W/8Ω....0,035%

Signaal/ruisverhouding (JEITA, IHF-A netwerk)

CD (of gelijkwaardig).... 110 dB

Restruis (IHF-A-netwerk)

50 μVrms

Kanaalscheiding (JEITA, 1 kHz/10 kHz)

PHONO (MC)....66/77 dB of hoger PHONO (MM)....90/77 dB of hoger CD (of gelijkwaardig)....74/54 dB of hoger

Karakteristieken toonregeling

BASS

Versterken/verzwakken.... 50 Hz / ±9 dB

Turnoverfrequentie 350 Hz

TREBLE

Versterken/verzwakken.... 20 kHz / ±9 dB

Turnoverfrequentie 3,5 kHz

Stroomvoorziening

[Modellen voor de VS en Canada] .... AC 120 V, 60 Hz [Model voor China] .... AC 220 V, 50 Hz [Model voor Korea] .... AC 220 V, 60 Hz [Model voor Australië] .... AC 240 V, 50 Hz [Modellen voor het Verenigd Koninkrijk en Europa] .... AC 230 V, 50 Hz [Model voor Azië] .... AC 220–240 V, 50 Hz/60 Hz [Model voor Taiwan] .... AC 110 V, 60 Hz

Stroomverbruik

[Model voor Azië].... 250 W [Overige modellen].... 350 W

Stroomverbruik in wachtstand

OFF-modus....0,1 W Stand-by-modus....0,2 W

Maximaal stroomverbruik (1 kHz, 4Ω 10% THD)

[Model voor Taiwan]....700 W

Afmetingen (B × H × D)

435× 157× 463mm

Gewicht

22,0 kg

* De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werd gepubliceerd. Voor de meest recente handleiding gaat u naar de website van Yamaha, waar u het bestand met de handleiding kunt downloaden.

Schema

Akoestische kenmerken

■Karakteristieken toonregeling

■Totale harmonische vervorming

Appendix

■Totale harmonische vervorming (PHONO)

Foutopsporing

Raadpleeg de onderstaande tabel als dit toestel niet juist functioncert. Als de onderstaande instructies het probleem niet verhelpen, of als het door u ervaren probleem hier niet wordt vermeld, zet het toestel dan uit, haal de stekker uit het stopcontact en neem contact op met uw dichtstbijzijnde Yamaha dealer of service center.

Probleem Oorzaak	Oplossing		Zie pagina
Toestel gaat niet aan.	Het netsnoer is niet aangesloten op de AC IN-aansluiting op het achterpaneel of is niet in het stopcontact gestoken.	Sluit het netsnoer op de juiste manier aan. 189
	Het toestel is blootgesteld geweest aan een sterke externe elektrische schok (bijvoorbeeld een blikseminslag of een ontlading van statische elektriciteit).	Schakel het toestel uit, trek de stekker van het netsnoer uit het stopcontact, wacht 30 seconden en steek de stekker weer in het stopcontact.	—
De ⚪ (aan/uit)-indicator op het voorpaneel knippert.	De beveiliging is in werking getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel niet raken en schakel het toestel in.	186
	Er is een probleem met de interne schakelingen van dit toestel.	Trek de stekker uit het stopcontact en neem contact op met de dichtstbijzijnde geautoriseerde Yamaha dealer of service.	—
Als het toestel is ingeschakeld, knippert de INPUT-indicator en wordt het volumeniveau verlaagd.	De beveiliging is in werking getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel niet raken en schakel het toestel in.	186
Er is geen geluid hoorbaar.	In- of uitgangskabels niet op de juiste manier aangesloten.	Sluit de kabels op de juiste wijze aan. Als het probleem blijft bestaan, zijn de kabels misschien defect.	184
	Er is geen geschikte signaalbron geselecteerd.	Selecteer een geschikte signaalbron met de INPUT-keuzeschakelaar op het voorpaneel (of met één van de ingangskeuzetoetsen op de afstandsbediening).	176, 180
	De SPEAKERS-keuzeschakelaar staat op OFF.	Zet de SPEAKERS-keuzeschakelaar in de juiste positie.	175
	De luidsprekerkabels zijn niet juist aangesloten.	Zorg dat de luidsprekerkabels op de juiste manier zijn aangesloten.	186
Het geluid wordt plotseling onderbroken.	De beveiliging is in werking getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel niet raken en schakel het toestel in.	186
Het volume kan niet worden ingesteld.	MAIN DIRECT is geselecteerd als signaalbron.	Pas het volumeniveau van de aangesloten component aan.Of sluit de externe component aan op andere ingangen dan de MAIN IN-aansluitingen en kies vervolgens de bijbehorende signaalbron.	176
Er is maar één kanaalluidspreker hoorbaar.	De afspeelcomponent of de luidsprekers zijn niet juist aangesloten.	Zorg dat ze op de juiste manier zijn aangesloten.Als het probleem blijft bestaan, zijn de kabels misschien defect.	184
	De volumeniveaubalans tussen de linker en rechter luidsprekers is niet juist ingesteld.	Pas de volumeniveaubalans tussen de linker en rechter luidsprekers aan met de BALANCE-regelaar.	176
De lage tonen klinken te zwak en de weergave is sfeerloos.	De draden + en – zijn verkeerdom aangesloten op de versterker of de luidsprekers.	Sluit de luidsprekerkabels aan op de juiste + en – fase.	186
Er is een “brom” hoorbaar.	In- of uitgangskabels niet op de juiste manier aangesloten.	Sluit de kabels op de juiste wijze aan. Als het probleem blijft bestaan, zijn de kabels misschien defect.	184
	De draaitafel is niet geaard via de GND-aansluiting.	Sluit de draaitafel aan op de GND-aansluiting van dit toestel.	184
Afspelen van audio klinkt vervormd als u luistert naar een aangesloten cd-speler or tapedeck via de hoofdtelefoon (die is aangesloten op een cd-speler of tapedeck).	Het toestel is uitgeschakeld. Schakel het toestel in. 174
Het volumeniveau van de vinyl grammofoonplaat is te laag.	De MM/MC-schakelaar op het achterpaneel is onjuist ingesteld.	Zet de MM/MC-schakelaar op MM of MC aan de hand van het type element van de draaitafel in kwestie.	178
De afstandsbediening werkt niet of niet naar behoren.	De afstandsbediening is buiten haar bereik gebruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 30 graden ten opzichte van loodrecht op het voorpaneel.	182
	Direct zonlicht of verlichting (vooral van TL-lampen, stroboscoopverlichting enz.) valt op de sensor voor de afstandsbediening van dit toestel.	Verplaats de richting van de verlichting of het toestel.	—
	De batterijen raken leeg. Vervang alle batterijen. 182

Onderhoud

Glanzend afgewerkte zijpanelen

Wij adviseren gebruik van een reinigingsdoek, zoals die voor piano's wordt gebruikt.

Andere oppervlakken

Gebruik geen chemische middelen, zoals benzeen of oplosmiddel voor het reinigen. Anders kan het oppervlak beschadigen.

Wrijf de oppervlakken met een droge dock schoon.
