Kenmerken	Details
Producttype	Stereo audio-ontvanger
Uitgangsvermogen	2 x 160 W (8 ohm)
Impedantie	4 tot 16 ohm
Connectiviteit	RCA-ingangen, digitale ingangen, Bluetooth
Audiofuncties	Compatibel met audioformaten met hoge resolutie
Afmetingen	435 x 151 x 400 mm
Gewicht	15 kg
Aangeraden gebruik	Voor hoogwaardige muziekweergave thuis
Onderhoud	Reinig regelmatig de contacten en ingangen
Veiligheid	Niet blootstellen aan vocht, gebruik met compatibele luidsprekers
Extra informatie	2 jaar garantie, technische ondersteuning beschikbaar

Veelgestelde vragen - AS3200 YAMAHA

Hoe sluit ik mijn YAMAHA AS3200 aan op mijn luidsprekers?

Gebruik hoogwaardige luidsprekerkabels om uw luidsprekers aan te sluiten. Verbind de positieve en negatieve aansluitingen van de ontvanger met de overeenkomstige aansluitingen van uw luidsprekers.

Waarom gaat mijn YAMAHA AS3200 niet aan?

Controleer of de ontvanger correct is aangesloten op een stopcontact en of de voedingskabel in goede staat is. Probeer een ander stopcontact om het probleem te isoleren.

Hoe stel ik het volume van mijn YAMAHA AS3200 in?

Gebruik de volumeknop op het voorpaneel of de afstandsbediening om het geluidsniveau aan te passen. Zorg ervoor dat de ontvanger niet op dempstand staat.

Mijn YAMAHA AS3200 detecteert mijn audio bronnen niet. Wat moet ik doen?

Controleer of de audiokabels correct zijn aangesloten en werken. Selecteer de juiste bron met de bronkeuzeschakelaar op de ontvanger.

Hoe voer ik een fabrieksreset uit op de YAMAHA AS3200?

Om de ontvanger te resetten, zet u hem uit en houdt u de knop 'Power' ingedrukt terwijl u hem weer aanzet. Blijf de knop ingedrukt houden totdat het scherm 'RESET' weergeeft.

Welke soorten kabels kan ik gebruiken met de YAMAHA AS3200?

U kunt RCA-kabels, optische kabels of coaxkabels gebruiken, afhankelijk van de audio bronnen die u wilt aansluiten.

Hoe verbeter ik de geluidskwaliteit van mijn YAMAHA AS3200?

Zorg ervoor dat uw luidsprekers correct zijn geplaatst en dat de ontvanger op een vrije plek staat. Gebruik hoogwaardige kabels om interferentie te voorkomen.

Wordt de YAMAHA AS3200 te warm tijdens gebruik?

Het is normaal dat de ontvanger warmte genereert. Zorg ervoor dat hij voldoende ventilatie heeft en niet in een afgesloten ruimte staat.

Waar kan ik de gebruikershandleiding van de YAMAHA AS3200 vinden?

U kunt de gebruikershandleiding downloaden van de officiële Yamaha-website onder de sectie 'Support' of 'Downloads'.

Hoe update ik de firmware van mijn YAMAHA AS3200?

Bezoek de Yamaha-website om te controleren of er firmware-updates beschikbaar zijn. Volg de instructies om de updates te downloaden en te installeren.

GEBRUIKSAANWIJZING AS3200 YAMAHA

Gebruikershandleiding

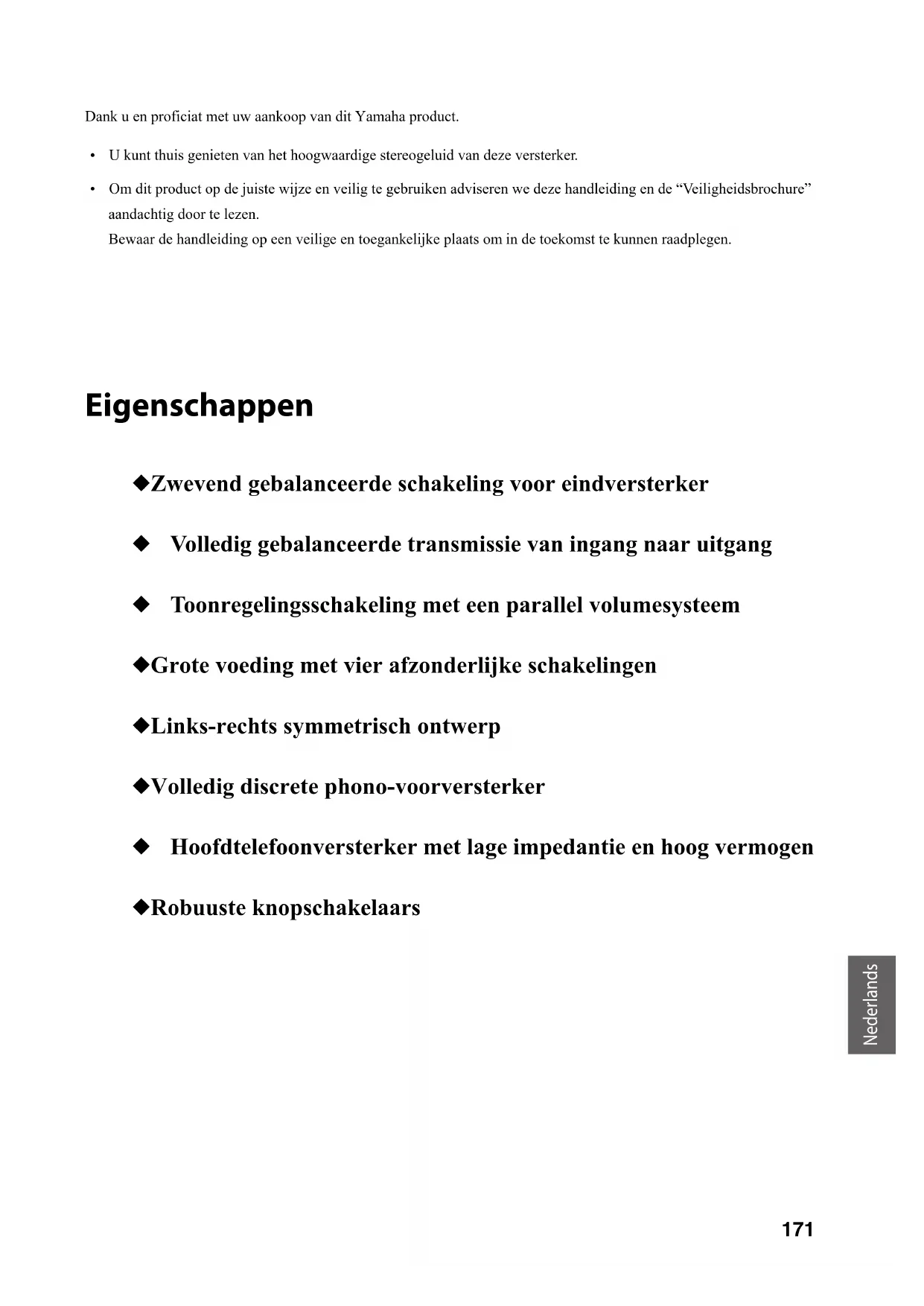

Dank u en proficiat met uw aankoop van dit Yamaha product.

• U kunt thus genieten van het hoogwaardige stereogeluid van deze versterker.
• Om dit product op de juiste wijze en veilig te gebruiken adviseren we deze handleiding en de "Veiligheidsbrochure" aandachtig door te lezen.

Bewaar de handleiding op een veilige en toegankelijke plaat om in de toekomst te konnen raadplegen.

Eigenschappen

Zwevend gebalanceerde schakeling voor eindversterker
Volledig gebalanceerde transmissie van ingang maar uitgang
Toonregelingsschakeling met een parallel volumesystem
Grote voeding met vier afzonderlijke schakelingen
Links-rechts symmetrisch ontwerp
Volledig discrete phono-voorversterker
Hoofdtelefoonversterker met lage impedantie en hoog vermogen
Robuste knopschakelaars

Dingen die u moet weten alvorens het product te gebruiken

Over deze handleiding

• Deze handleding beschrijft de functies en aansluithandelingen van hct toestel.
• De in deze handleiding weergegeven illustraties dieren uitsluitend voor instructiedoeleinden.
• Technische gegevens en uiterlijk können zonder kennisgeving worden gewijzigd.

WAARSCHUWING" beschrijft voorzorgsmaatregelen die要去en worden gevolgd om ernstig letsel

of zelfs fataal letsel te vermijden.

VOORZICHTIG" beschrijft voorzorgsmaatregelen die要去en worden gevolgd om letsel te vermijden.

• "LET OP" beschrijft voorzorgsmaatregelen die moeten worden gevolgd om möglichke storing of schade aan het product te vermijden.
  Opmerkingvullende informatie over het product.

Meegeleverde accessoires

Controleer of de volgende accessoires in de verpakking zitten.

• Afstandsbediening
• Batterijen (AAA, R03, UM-4) (× 2)
• Netsnocr*

• Gebruikershandleiding (dit bock)
  Veiligheidsbrochure

• Afhankelijk van de distributieregio konnen verschillende netsnoeren in de verpakking worden meegeleverd. Gebruik het snoer dat voor uw regio van toepassing is.

Inhoudsopgave

Eigenschappen 171

Dingen die u moet weten alvorens het product te gebruiken 172

Overdeze handleiding. 172

Meegeleverde accessoires 172

Namen en functies van onderdelen. 173

Voorpaneel 174

Achterpaneel. 178

Afstandsbediening 180

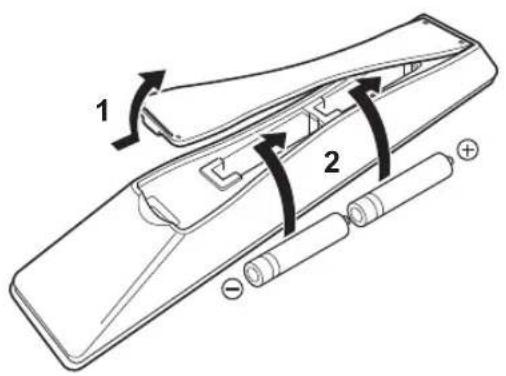

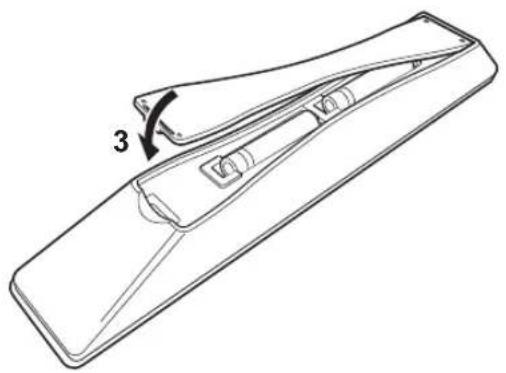

Inzetten van batterijen in de afstandsbediening. 182

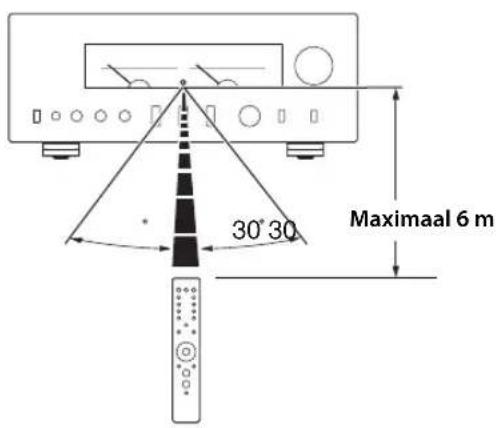

Deafstandsbediening bedienen 182

Aansluitingen. 183

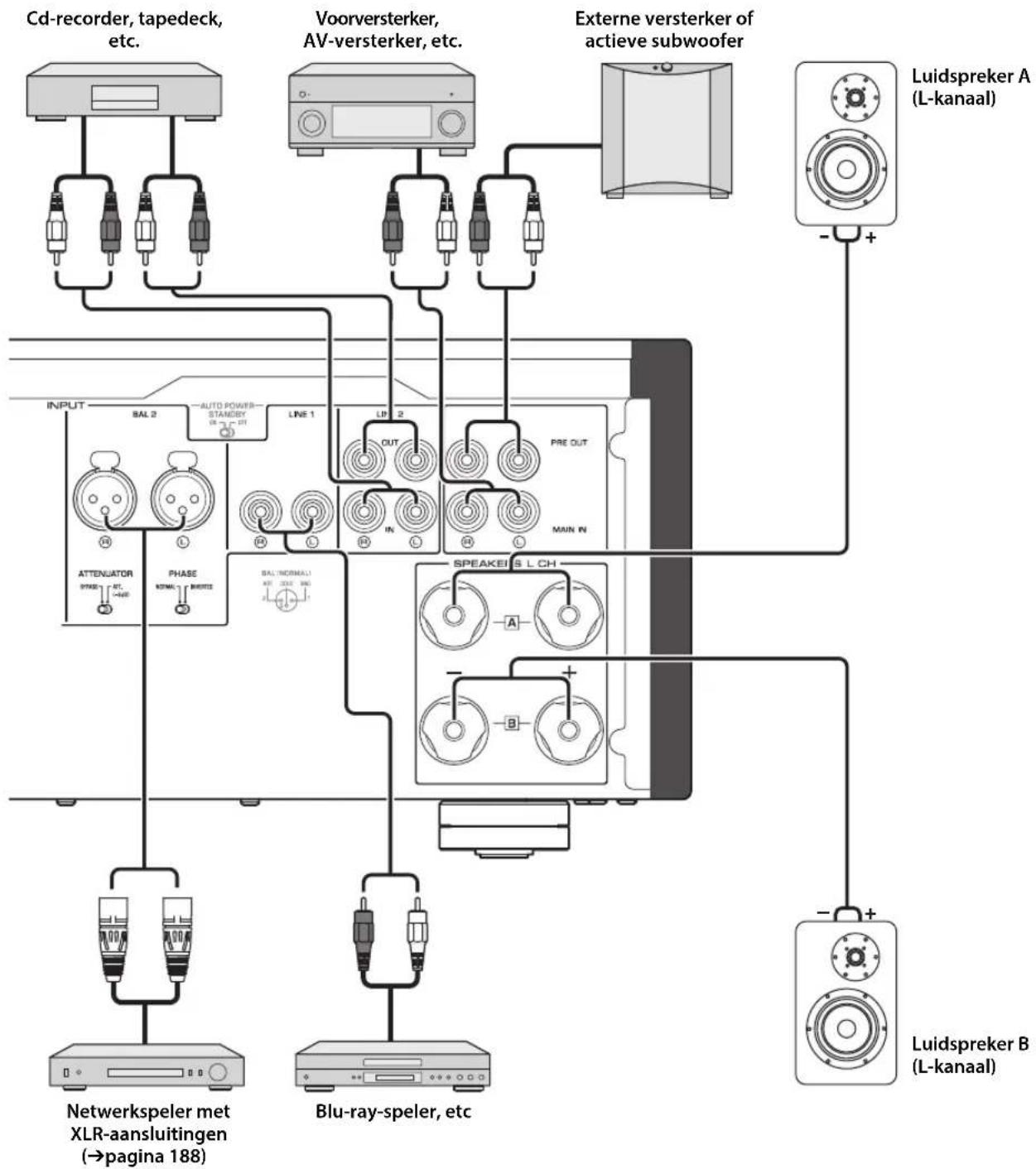

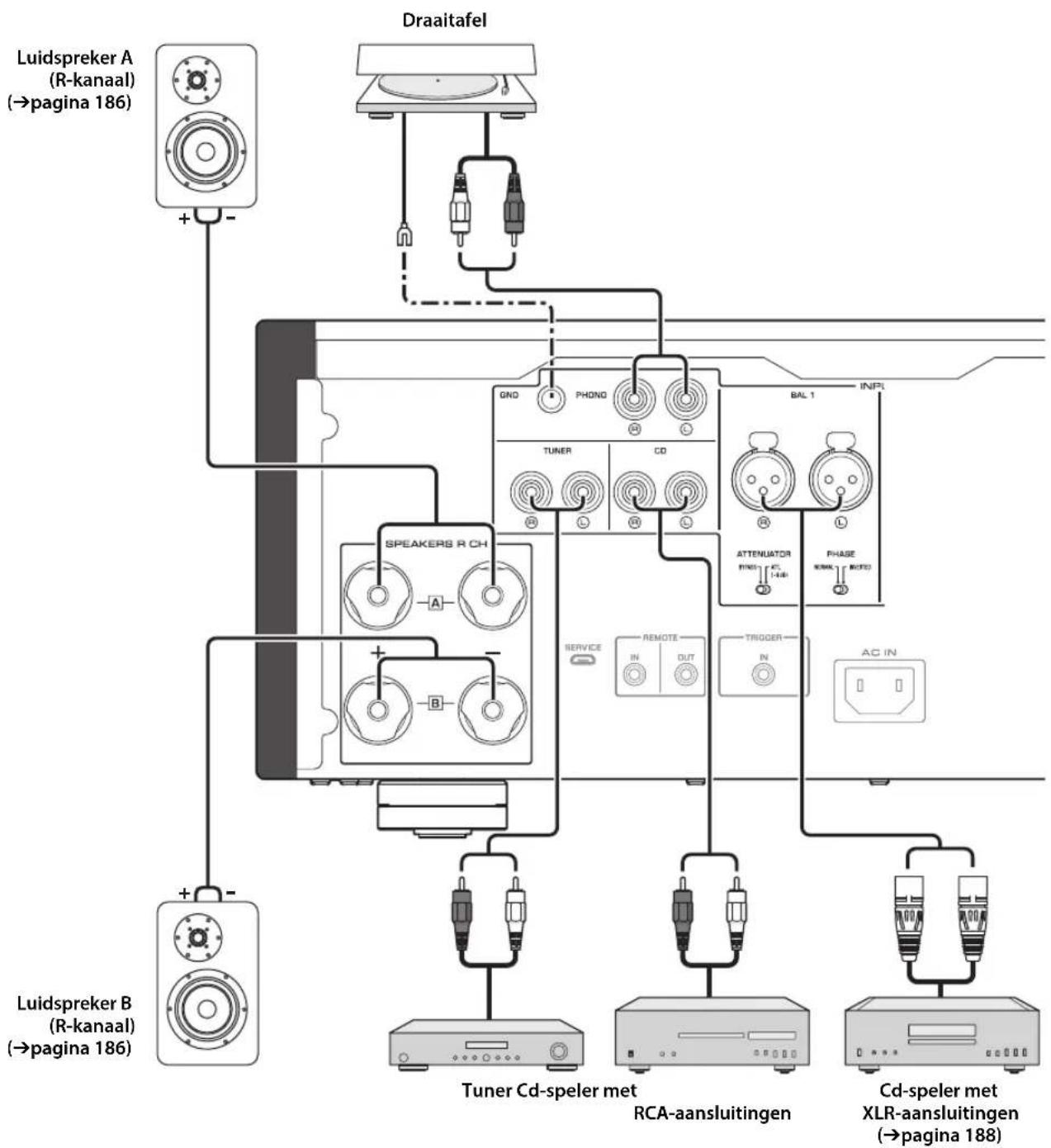

Aansluitschema 184

De luidsprekers aansluiten 186

Luidsprekerkabels gebruiken 186

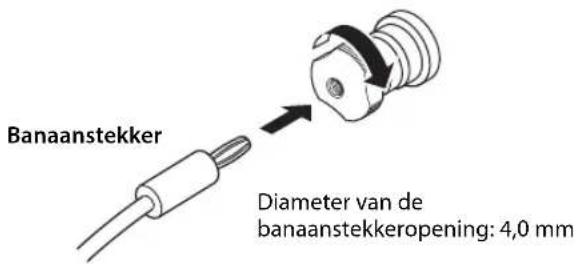

Banaanstekkerkabels gebruiken. 187

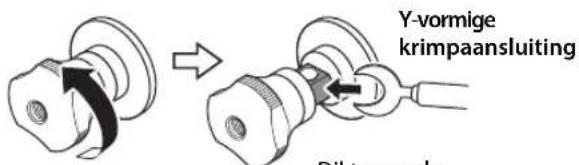

Aansluitkabels met Y-vormige krimpaansluitingen gebruiken 187

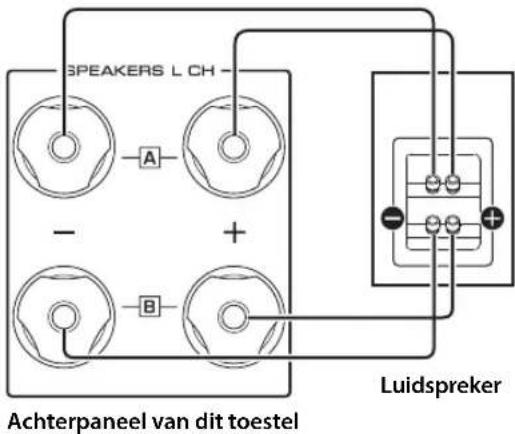

Dubbel bedrade verbinding 187

Gebalanceerde aansluiting 188

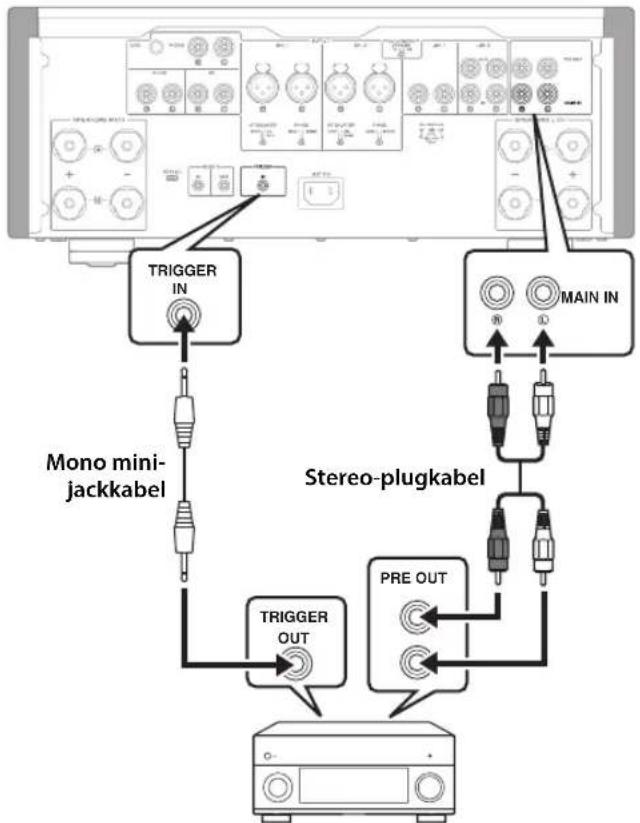

Trigger-aansluiting. 188

External verbinding 189

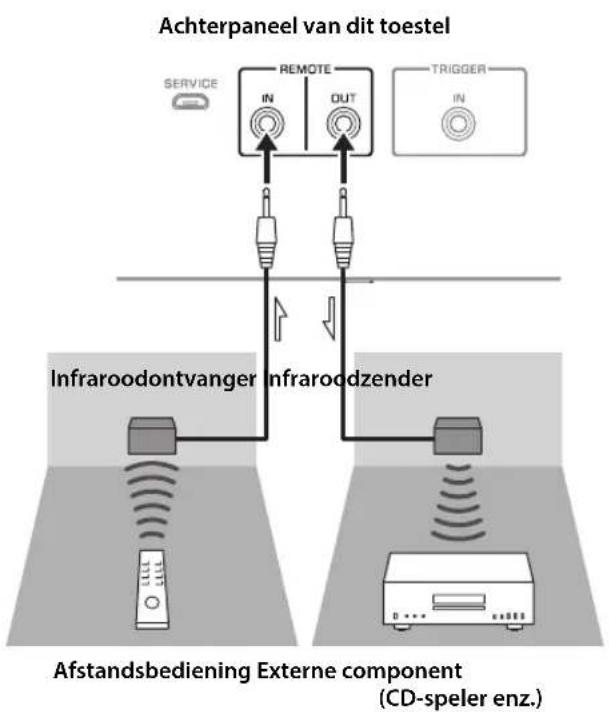

Het toestel vanuit een andere kamer bedieren 189

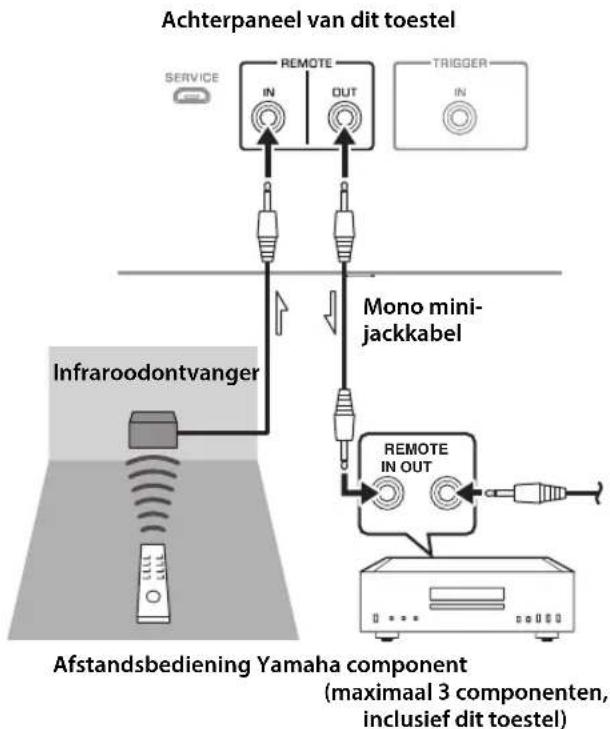

Afstandsverbinding tessen
Yamaha-componenten. 189

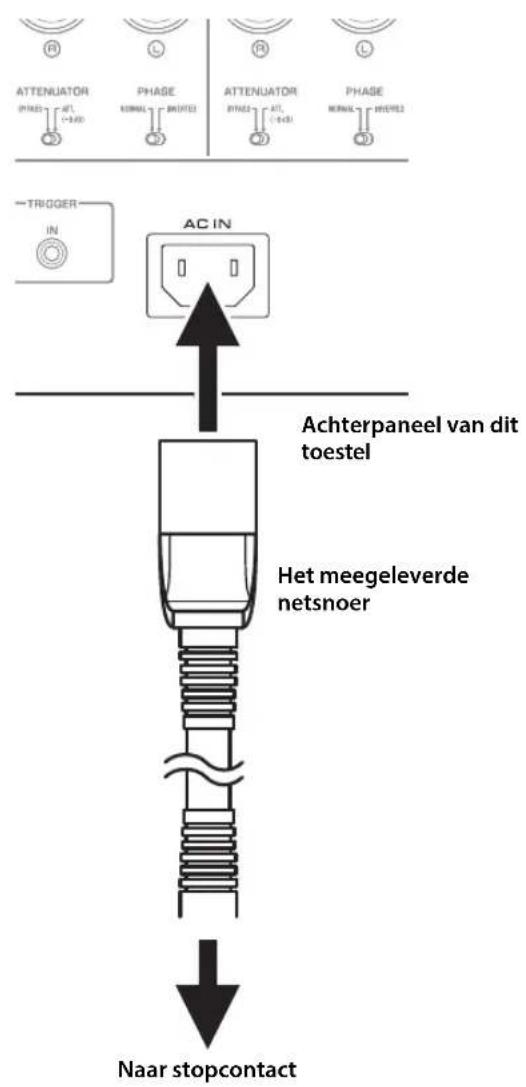

Aansluten van het netsnoer 190

Appendix 191

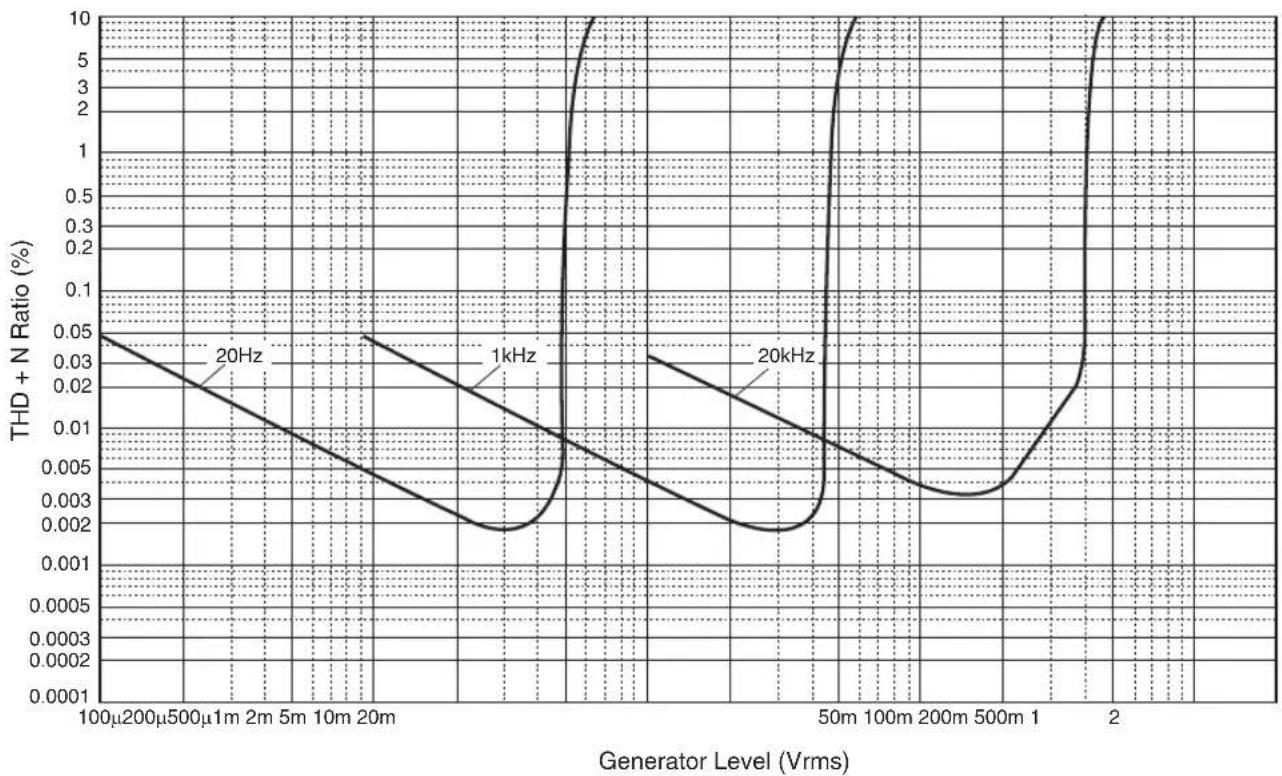

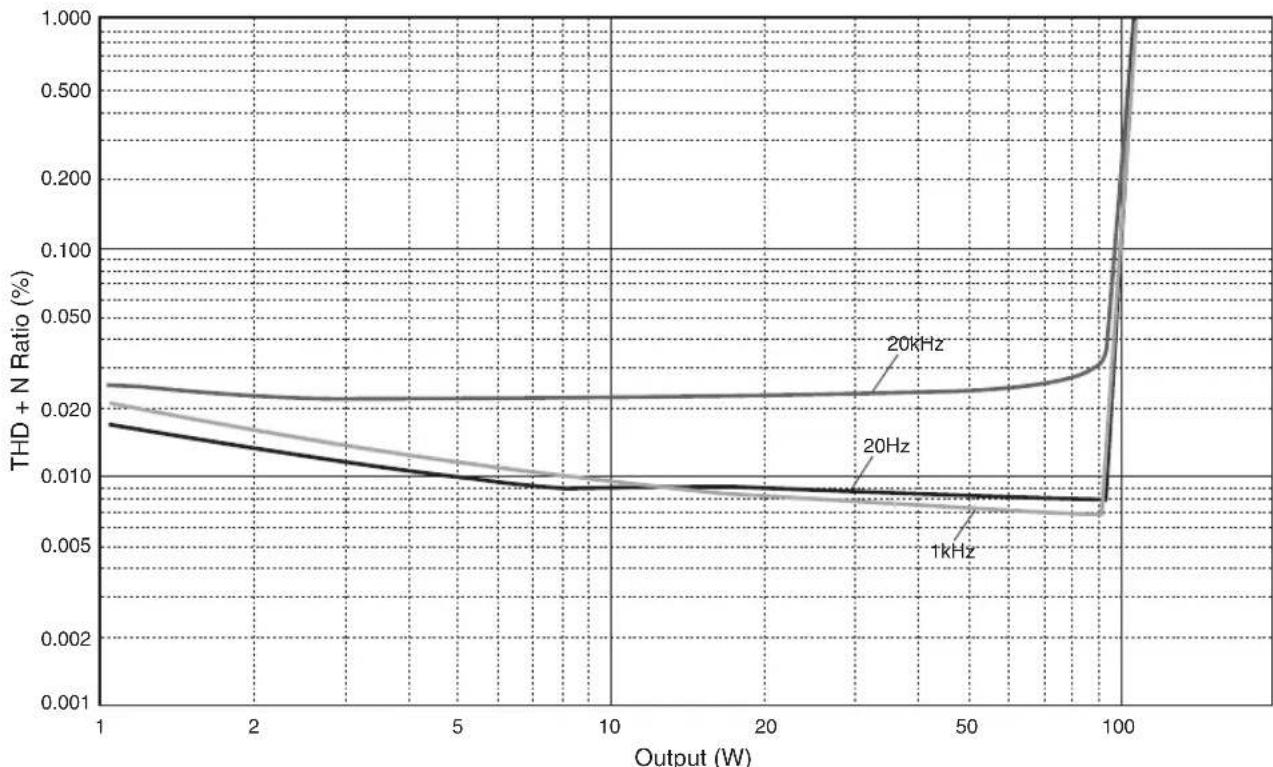

Akoestische kenmerken 195

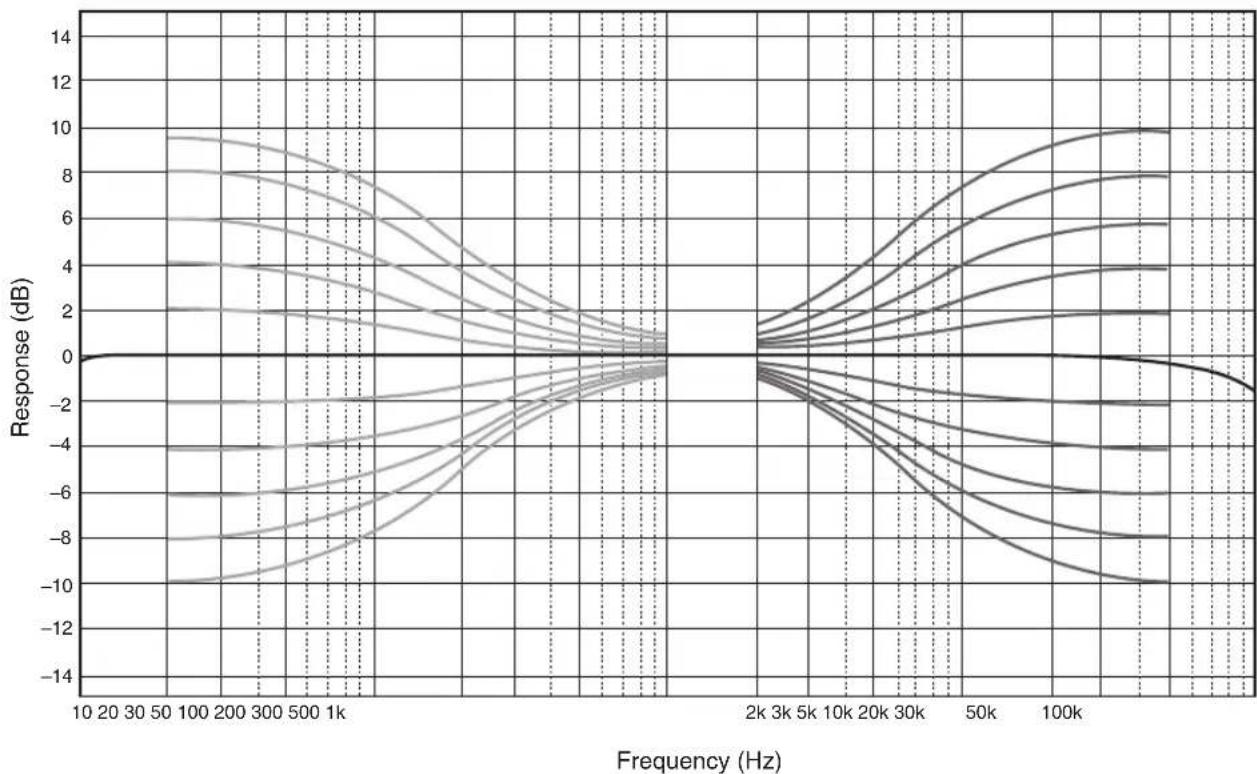

Karakteristieken toonregeling 195

Namen en functies van onderdelen

Dit deel beschrijft de namen en functies van diverse onderdelen op het voor- en achterpaneel en de afstandsbediening.

Namen en functies van onderdelen

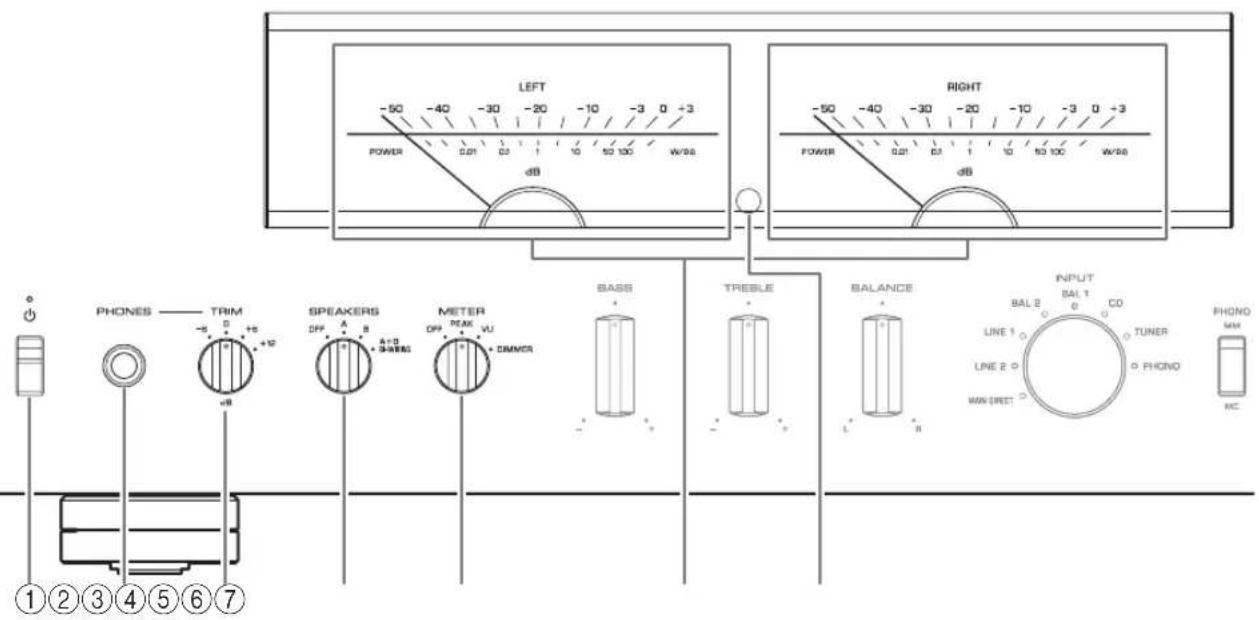

Voorpaneel

YAMAHA

① (aan/uit) schakelaar/indicator

(aan/uit) schakelaar	Aan/uit status In dicator
Bovenste positie	On Fel verlicht
	Standby Matig verlicht
Onderste positie Off Off

Als de (aan/uit) schakelaar zich in de bovenste positie bevindt, druk dan herhaaldelijk op de AMPtoets op de afstandsbediening om over te schakelen:tussen aan- en stand-by-modus. Daarnaast schakelt het toestel over op stand-by-modus in cen van de volgende situatuies.

• Als de Automatische Stand-by functie is ingeschakeld.
  (→pagea 178)
• Als de stroomtoevoer wordenuitgeschakeld van het apparaat dat is aangesloten op de TRIGGER INaansluiting van dit toestel. ( pagina 188)

LET OP

Wonneer u dit toestel voor langereijd Niet gaat gebruiken, haal dan de stekker uit het stopcontact. Zelfs als het toestel isuitgeschakeld stroom er nog een minieme hoeveelheid stroomaar het toestel.

Opmerking

Nadat het toestel wordt ingeschakeld, duurt het enkele seconden alvorens het toestel geluid kan produceren.
- Schakel het toestel Niet in binnen 10 seconden nadat het is uitgeschakeld. Dit kan ruis veroorzaken.
- Om het toestel vanuit stand-bymodus in te schakelen zet u eerst de (aan/uit) schakelaar in de onderste positie omuit te schakelen. Vervolgens zet u de schakelaar in de bovenste positie.

②PHONES-aansluiting

Sluit hier uw hooftelefoon aan.

Opmerking

• Het hier aansluiten van de hoofdtelefoon heeft het volgende tot gevolg:
• Er kommt geen geluid meer uit de aangesloten luidsprekers.
• Er worden geen audiosignal verzonden maar de PRE OUT-aansluitingen.
• U kunt MAIN DIRECT nicht als sigmaalbron selecteren.
• Als MAIN DIRECT is geselecteerd als signaalbron worden er audiosignalen verzonden maar de PHONES-aansluiting.

③TRIM-keuzeschakelaar

Schakelt dc ingangsgveoligheid van dc hoofdtelefoonversterker om. Kies de versterkingsinstellung die geschikt is voor uw hoofdtelefoon.

Beschikbare versterking:

-6dB,0dB，+6dB，+12dB

④SPREKERS keuzeschakelaar

Hiermee kunt u twice sets luidsprckers in- of uitschaken die als volgt zich aangesloten op SPEAKERS L/R A en B-aansluitingen op het hinterpaneel:

OFF: Er worden geen audiosignal door de luidsprekers weergegeven.

A: Audiosignalen worden weergegeven via de luidsprekerset die is aangesloten op de A-aansluitingen.
B: Audiosignalen worden weergegeven via de luidsprekerset die is aangesloten op de B-aansluitingen.

A+B BI-WIRING: Audiosignalen worden weergegeven via de luidsprekersets die zich aangesloten op de A- en B-aansluitingen. Selecteer deze positie als u van plan bent gebruik te make n van een dubbel bedrade aansluiting. () pagina 187

LET OP

Als u twee sets luidsprekers (A + B) aansluit, gebruik dan luidsprekers met een impedantie van 8 of hoger.

⑤METER-keuzeschakelaar

Schakelt de meter functie als volgt om:

OFF: Draait de meterwerking en displayverlichting om.

PEAK: Schakelt de meterdisplay om maar piekniveaumeter. De piekniveaumeter geeft het hoogste permanente niveau van een audiosignal aan weer.

VU: Schakelt het type meterdisplay om maar VU (Volume Unit = volume-eenheid)-niveaumeter. De VU-niveaumeter geeft een effectieve waarde van geluidsweergave die te vergelijkken is met menselijkke zintuigen.

DIMMER: Als dit is geseleeteerd wijzigt de DIMMER de helderheid van de meterdisplay in stappen. Als hct gewenste holderheidsniveau is bereikt, schakel dan over op een andrc instellingsparameter om dc helderheid te bevestigen.

⑥Meter (LEFT/RIGHT)

Geeft het audio-uitgangsiveau van het linker (LEFT) en rechtter (RIGHT) kanaal aan.

⑦ Sensor voor de afstandsbediening

Deze ontvangt de signalen van de afstandsbediening. ( pagina 182)

Namen en functies van onderdelen

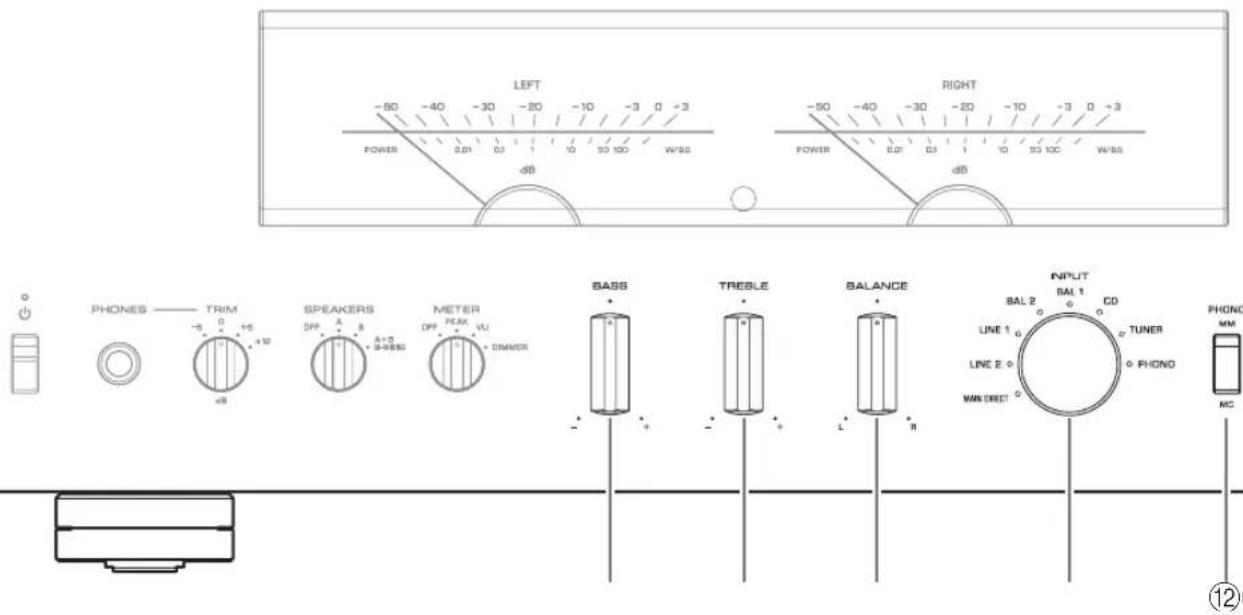

Voorpaneel

YAMAHA

BASS-regelaar

Past het geluidsvolumeniveau van het basbereik aan.

Instelbaar bereik: -10dB - 0 + 10dB

TREBLE-regelaar

Past het geluidsvolumeniveau van het hoge tonenbereik aan.

Instelbaar bereik: -10dB - 0 + + 10dB

BALANCE-regelaar

Stelt de geluidsbalans van de linker- en rechterluidsprekers af om onevenwichtig geluid te compenseren dat worden vcrooorzaakt door de plaatsing van de luidsprekers of dc luistercondities in dc kamer.

Opmerking

• Als zowel de BASS- als TREBLE-regelaars in het midden staan (nul), passeert het audiosignaal ongewijzigd de toonregeling.
• Deinstallingen van de BASS-, TREBLE- en BALANCE-regelaars hebben geen invloed op de ingangssignalen van de aansluitingen MAIN IN of de uitgangssignalen van de LINE 2 OUT-aansluitingen.

⑪INPUT-keuzeschakelaar/indicator

Selecteer de signaalbron. De indicator voor de geselecteerde signaalbron gaat branden. Audiosignalen van de geselecteerde signaalbron worden verzondenaar LINE 2 OUT-aansluitingen.

MAIN DIRECT: Selecteert de component die als signaalbron is aangesloten op de MAIN IN-aansluitingen.

LINE 1/LINE 2: Selectcert de component die als signaalbron is aangesloten op de LINE 1 of LINE 2-aansluitingen.

BAL 1/BAL 2: Selectcert de component dic als signaalbron is aangesloten op de BAL 1 of BAL 2-ingangen.

CD: Selectcert dc speler dic als signaalbron is aangesloten op dc CD-ingangen.

TUNER: Selecteert de tuner die als signaalbron is aangesloten op de TUNER-ingangen.

PHONO: Selecteert de draaitafel die als signaalbron is aangesloten op de PHONO-ingangen.

Opmerking

• Als MAIN DIRECT is geseleeteerd als signaalbron worden er geen audiosignalen verzonden maar de PRE OUT, LINE 2 OUT of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen verzonden maar de LINE 2 OUT-aansluitingen.

⑫PHONO-schakelaar

Zet de PHONO-schakelaar op MM of MC aan de hand van het type element van de draaitafel in kwestie, die is aangesloten op de PHONO-ingangen op het achterpaneel.

Opmerking

Schakel dit toesteluit, alvorens het element van de draaitafel te verrangen.

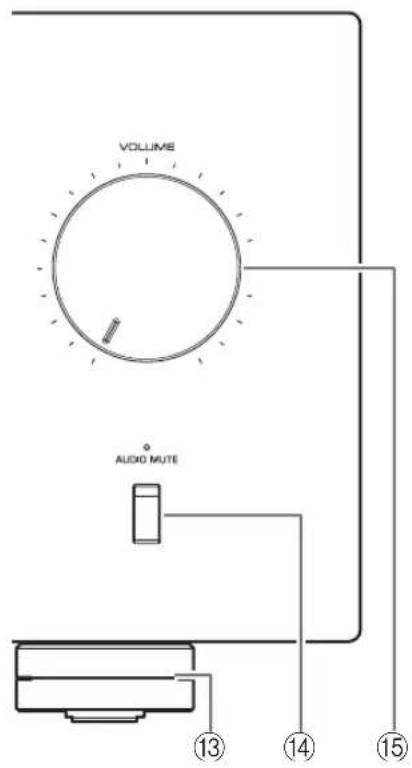

⑬ Voeten

Als het toestel onstabel staat, stel dan de hoogte van de voeten bij door deze te draaien.

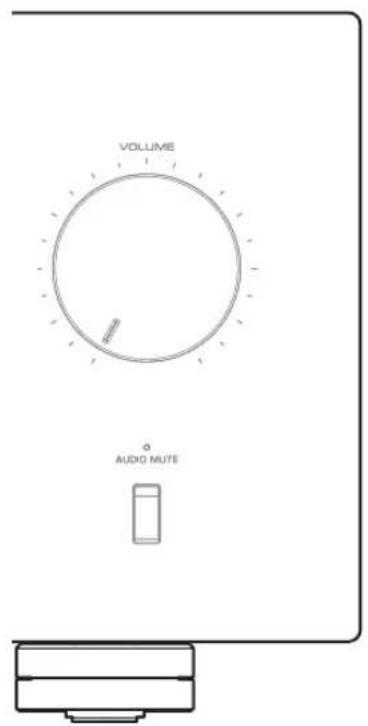

14 AUDIO MUTE schakelaar/indicator

Druk op deze schakelaar om het huidige volumeniveau met onceveer 20 dB te verlagen. De indicator waar branden. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zieten. De indicator waar UIT.

15VOLUME-knop

Past het volumenivcau aan. Deze instelling heeft geen invloed op het uitgangsniveau van de LINE 2 OUTaansluitingen.

LET OP

Als u MAIN DIRECT als signaalbron selekteert voor dit apparaat, is het geluidsvolumeniveau gefexeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

Namen en functies van onderdelen

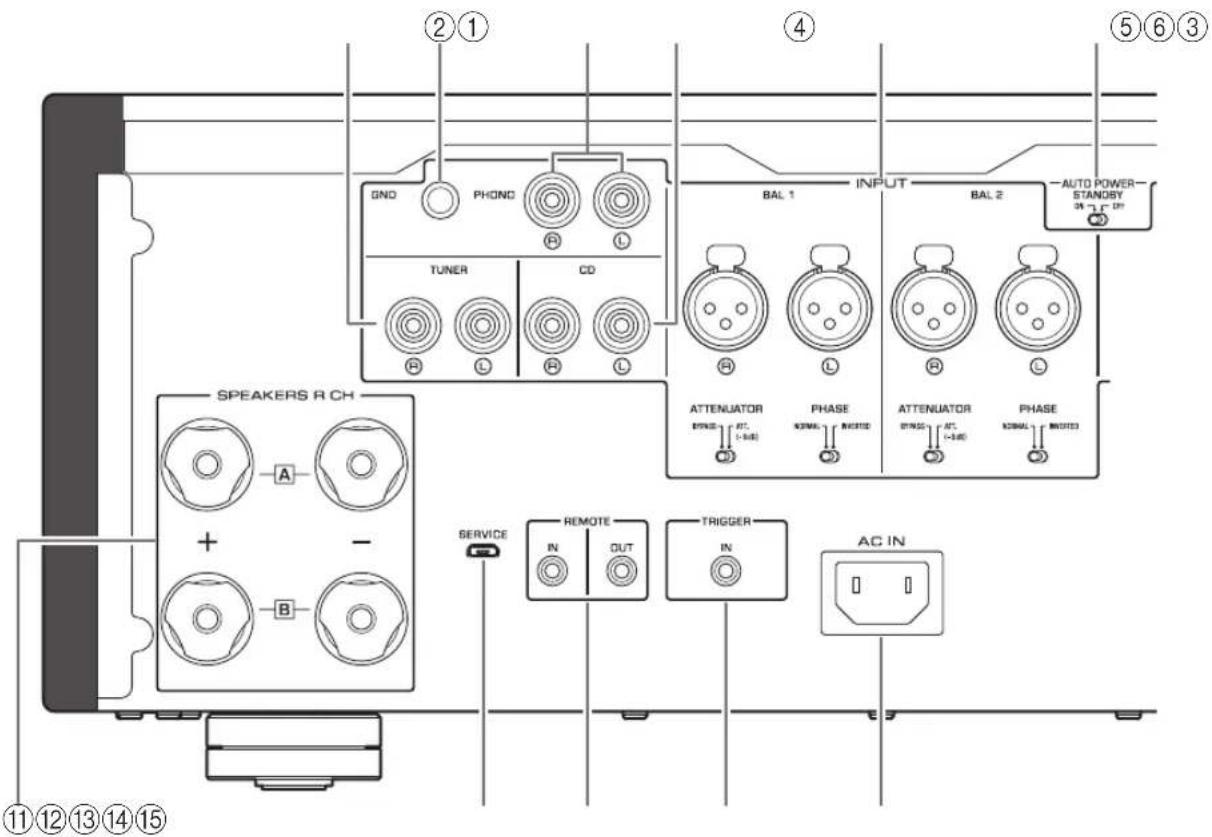

Achterpaneel

TUNER-ingangen

②GND (aarde)-aansluiting

Als u de draaitafel op dit toestel aansluit, aard deze dan met de GND-aansluiting. Hierdoor kunt u brom voorkomen.

VOORZICHTIG

Draai de GND-aansluiting Niet te ver los. Anders kan de knop losraken en per ongeluk door een kind worden ingeslikt.

Opmerking

Dit is geen aardlekschakelaar.

③PHONO-ingangen

④CD-ingangen

⑤BAL 1/BAL 2 (gebalanceerd)-ingangen

Opmerking

Stel de ATTENUATOR-keuzeschakelaar en PHASE-keuzeschakelaar juist in voor de afspeel componenten die op het toestel zich aangesloten. () pagina 188

⑥ AUTO POWER STANDBY-schakelaar

ON: Het toestel gaat automatisch in stand-bymodus als het is ingeschakeld, maar gedurende ache uur nict worden bdiend (functie Automatische Standby).

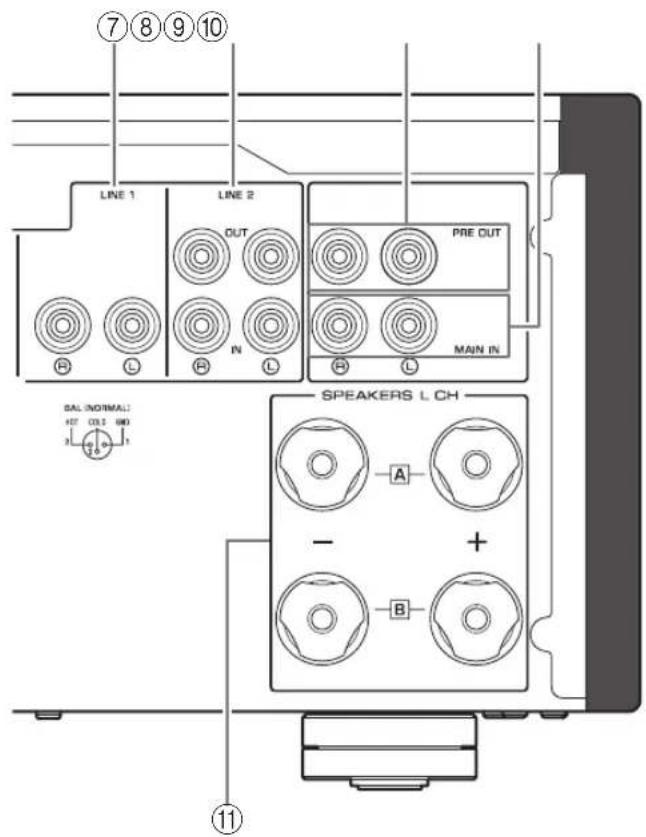

⑧LINE 2-aansluitingen

Sluit externe componenten aan met analoge audio-in-en uitgangen.

PRE OUT-aansluitingen

Opmerking

Audio-uitgangssignaal aan de PRE OUT-aansluitingen is hetzelfde signaal dat worden verzondenaar de SPEAKERS L/R CH-aansluitingen.
- De volgende parameterinstellungen zijn geldig voor audiosignalen bij de PRE OUT-aansluitingen.

-BASS
-TREBLE
-BALANCE
VOLUME

⑩MAIN IN-aansluitingen

Sluit externe componenten aan die een volumeregeling hebben, zodat u dit apparaat als cindversterker kunt gebruiken.

LET OP

Als u MAIN DIRECT als signaalbron selekteert voor dit apparaat, is het geluidsvolumeniveau gefexeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

11SPEAKERS L/R CH-aansluitingen

⑫SERVICE-aansluiting

Deze aansluitingen worden gebruikt om het product te testen.

⑬REMOTE IN/OUT-aansluitingen

Sluit externe componenten aan die de functie externe bediening ondersteunen. ( pagina 189)

14TRIGGER IN-aansluiting

Sluit externe componenten aan die de triggerfunctie ondersteunen. ( pagina 188)

15ACIN-aansluiting

Sluit hier het meegeleverde netsnoer aan.

() pagina 190)

Namen en functies van onderdelen

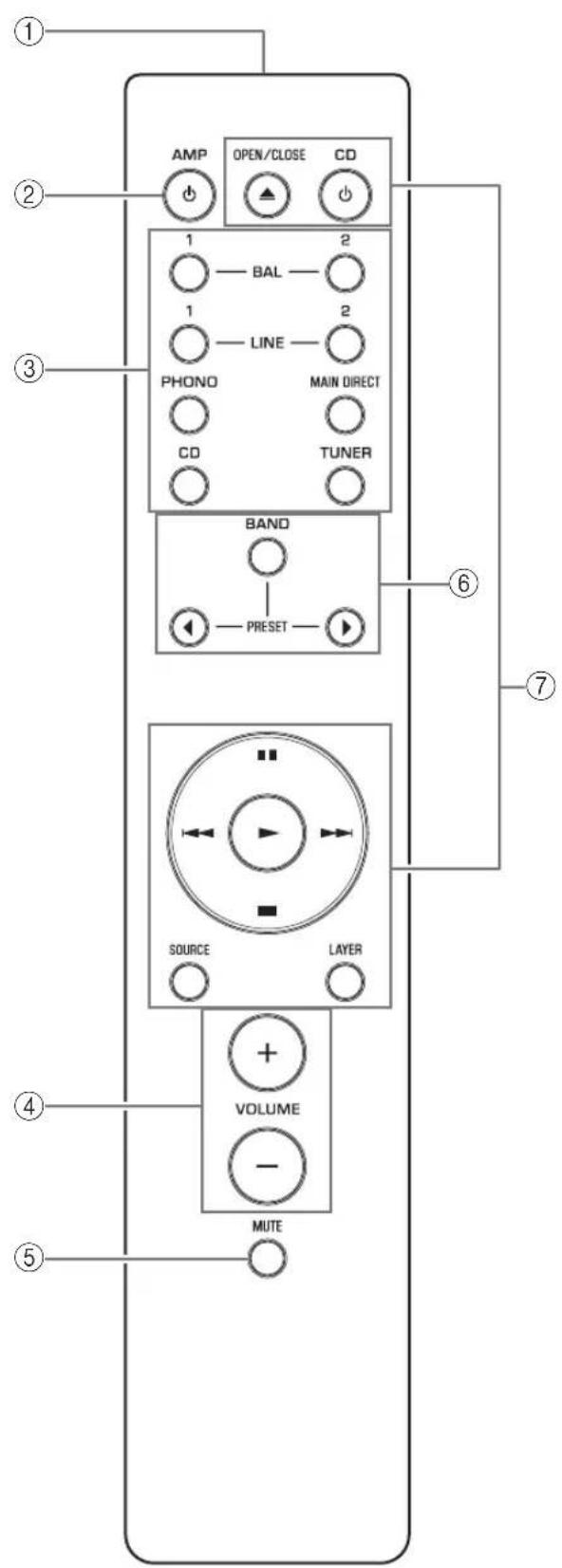

Afstandsbediening

①Infraroodzender

Deze produccert de infrarode bcdieningssignalen hier toestel. ( pagina 182)

② AMP-toets

Het toestel inschakelen ofaar stand-by-modus schakelen. ( pagina 174)

③Signaalbron selectietoetsen

Kies de signaalbron.

Audiosignalen van de geselecteerde signaalbron worden verzondenaar LINE 2 OUT-aansluitingen.

BAL 1/BAL 2: Selecteert de component die als signalbron is verbonden met de BAL 1 of BAL 2-ingangen.

LINE 1/LINE 2: Selecteert de component die als signalbron is aangesloten op de LINE 1 of LINE 2-aansluitingen.

PHONO: Selecteert de draaitafel die als signaalbron is aangesloten op de PHONO-ingangen.

MAIN DIRECT: Selectcert dc component die als signaalbron is aangesloten op de MAIN IN-aansluitingen.

CD: Selectcert de cd-speler die als signaalbron is aangesloten op de CD-ingangen.

TUNER: Selecteert de tuner die als signaalbron is aangesloten op de TUNER-ingangen.

Opmerking

• Als MAIN DIRECT is geseleeteerd als signaalbron worden er geen audiosignalen verzonden maar de PRE OUT, LINE 2 OUT of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen verzonden maar de LINE 2 OUT-aansluitingen.

④VOLUME+/-toetsen

Passen het volumenivcau aan. Deze instelling heeft geen invloed op het uitgangsniveau van de LINE 2 OUT-aansluitingen.

LET OP

Als u MAIN DIRECT als signaalbron selekteert voor dit apparaat, is het geluidsvolumeniveau gefexeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de exter versterker die is aangesloten op de MAIN IN-aansluitingen.

⑤MUTE-toets

Druk op deze tocts om het huidige volumeniveau met ongeveer 20 dB te verlagen. Druk nogmaals op deze toets om het oorspronkelijke volume voort tezetten.

⑥ Bedieningstoetsen tuner

De functies van een aangesloten Yamaha tuner bedieren. Raadpleeg voor meer informatie de gebruikershandleiding van de tuner.

⑦ Bedieningstoetsen cd-speeler

De functies van een aangesloten Yamaha cd-speler bedieren. Raadpleeg voor meer informatie de gebruikershandleiding van de cd-speler.

OPEN/CLOSE-toets: Opent en sluit de disklade van een aangesloten cd-speler.

CD-toets: Schakelt een aangesloten cd-speler in, of which schakelt deze in stand-by-modus.

(Weergave): Start het afsplen van de cd-speler.

(Pauze): Pauzecrt het afspelen van de cd-speler.
Druk op ref onhtet afspelen voort te zieten.

(Stop): Stopt het afspelen van de cd-speler.

• / - (Overslaan): Gaat verder maar de volgende track, of.gaat terug maar het begin van de huidige track.

URCE-toets: Selecteert de bron die moet worden afgespeeld op de cd-speler. De weergavebron verandert telkens u op deze toets drukt.

YER-toets: Schakelt de weergavelaag van een hybride super audio-cd om:tussen "Super audio CD" en "CD."

Opmerking

Sommige Yamaha tuners of cd-spelers ondersteunen de besturingstoetsen voor cd-spelers of tuners möglichk Niet.

Namen en functies van onderdelen

Inzetten van batterijen in de afstandsbediening

1Verwijder de klep van het batterijvak.

2Plaats twee batterijen (AAA, R03, UM-4) in hetvak met de polen (+en - ) de goede kant op, zoals aangegeven in het batterijvak.

Deafstandsbediening bedieren

Zorg dat u dc afstandsbediening binnen de weergegeven zone gebruikt enrechtstreeks op de afstandsbedieningssensor op het voorpaneel van dit toestel richt.

3Plaats de klep van het batterijvak terug.

Aansluitingen

In dit gedeelte worden het aansluiten van het toestel op luidsprekers en audiobroncomponenten behandeld.

Aansluitingen

Aansluitschema

VOORZICHTIG

Zorg dat u alle aansluitingen heeft voltooid, voordat u het netsnoor in het stopcontact steekt. ( pagina 190)

LET OP

Als er een component is aangesloten op de MAIN IN-aansluitingen, is het geluidsvolume van het apparaat gefexeerd. Sluit waarom geen cd-speler aan of andere componenten die geen functie hebben voor volume-aanpassing op de MAIN IN-aansluitingen van het toestel. Anders kan er een hoog geluidsniveau worden geprodueerd, waardoor het toestel of de luidsprekers konnen beschadigen.

Opmerking

• Omdat deze einderversterker van het "floating" gebalanceerde type is, zijn de volgende verbindingen Niet möglichk.

-Aansluiting tussen twee ^ + ^ (of twee - - ^ ) terminals van de linker en rechter kanalen (afb. 1).
Aansluiting van alle "terminals van de linker en rechter kanalen van het toestel op de tegenovergestelde kanaalluidsprekers (kruislingse aansluiting, afb. 2).
-Aansluiting van de linker/rechter kanaal" terminals (of per abuis contact laden make) met de metalen onderdelen van het achterpaneel van dit toestel.

Afb.1

Afb. 2

• Sluit geen actieve subwoofer aan op de SPEAKERS L/R CHaansluitingen. Sluit de subwoofer aan op de PRE OUTaansluitingen van het toestel.

De luidsprekers aansluiten

■Luidsprekerkabels gebruiken

1 Verwijder ongeveer 10mm van de afterscherming van het uiteinde van de luidsprekerkabel, en draai de blootgelegde draden stevig samen om kortsluiting te voorkomen.

2Draai de knop op de Iuidsprekeraansluitingen los en steek de blanke draad zichwaarts in de opening van de aansluiting.

Diameter van de Iuidsprekkerabelopening:6,0mm

3Maak de knop vast.

VOORZICHTIG

• Draai de knop Niet te ver los. Anders kan de knop losraken en per ongeluk door een kind worden ingeslikt.
• Raak de luidsprekeraansluitingen Niet aan als het toestel is ingeschakeld, om het risico op elektrische schokken te verminderen.

LET OP

• Als de SPEAKERS-aansluitingen in contact komen met een metalen rack kan er kortsluiting optreden, met als gevolg schade aan het toestel. Als het toestel in een rack worden geinstalleerd, houd dan voldoende ruimte vrij, zodat de SPEAKERS-aansluitingen Niet in contact kuren komen met het rack.
• Laat de gestripte luidsprekerdraden elkaar Niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel. Anders+kennen het toestelen/of de luidsprekers beschadigd raken.

Opmerking

Alle aansluitingen要去en correctijken: L (links) maar L, R (rechts) maar R, "+" maar "+" en "-"়aar "-" Raadpleeg voor meer informatie over de aansluitprocedure de handleiding van uw luidsprekers.

Banaanstekkerkabels gebruiken

(Modellen voor de VS., Canada, Australie, China, en Taiwan)

Draait eerst de knop op de SPEAKERS-aansluiting vast en steek cervolgens de banaanstekker in de kop van de knop.

■Aansluitkabels met Y-vormige krimpaansluitingen gebruiken

1 Schroef de knop los en klem de Y-vormige krimpaansluiting:tussen de ringmoer en de voet van de aansluiting.

Dikte van de aansluitkern: 5,8 mm

2Maak de knop vast.

Dabbel bedrade verbinding

Een dubbel bedrade aansluiting scheidt de woofer van het deel voor de middentonen en dc hoge tonen. Luidsprekers die dubbel bedrade verbindingen ondersteunen, hebben tweepeer aansluitingen (in totaal vier).Deze tweepeer aansluitingen konnen de luidsprekers in twee onafhankelijk systemen verdelen. Om deze aansluiting te makes moet u de midden- en hoge tonendrivers op het enepeer aansluitingen aansluiten en de lage tonendrivers op het andereaar.

1Verwijder de verbindingsstukken of bruggen op de luidsprekers.

2Sluit dit toestel aan op de luidsprekers, zoals in de onderstaande afbeelding weergegeven.

Een voorbeeld van de aansluiting van het linker kanaal.

3Stel de SPEAKERS-keuzeschakelaar op het voorpaneel in op A+B BI-WIRING.

Aansluitingen

Gebalanceerde aansluiting

U kunt geen cd-speler of netwerkspeler met gebalanccerde XLR-aansluitingen op dc BAL 1 of BAL 2-ingangen van dit toestel aansluten. Gebruik hiervoor gebalanccerde XLR-kabels.

ATTENUATOR-keuzeschakelaar: Hiermee kurz u het toegestanc ingangsniveau voor de gcebalancecerde ingangen instellen. Selecteer ATT. (-6dB) als het audio-uitgangssignaal van de aangesloten component verwormd klinkt.

PHASE-keuzeschakelaar: Hiermee kan de positie (fase) worden ingesteld van de HOT pin (pin 2: HOT of pin 3: HOT) voor de gebalanceerde ingangen.

NORMAL

(Pin 2: HOT)

INV.

(Pin 3: HOT)

Raadpleeg de bedieningsinstructies van de aangesloten component voor de positie van de HOT-pin op de gebalanceerde uitgangen van de component.

Opmerking

• Selecteer NORMAL (Pin 2 is HOT) voor een Yamaha speler.
• Gebruik geen gebalanceerde en oncegalanceerde aansluitingen tegelijkertijd voor een component. Dit kan een aardlus veroorzaken die staatische elektricitieit en brom kan genereren.
  Zorg dat u bij het aansluiten van een kabel de pinnen van de plug uitlijnt met de openingsen van de ingang, en daarna de plug in de aansluiting steekt tot u een klik hoogt. Verwijder de kabel door het lipje op de BAL1 of BAL2-ingang in te drukken en vast te honden en zo de mannelijke XLR-connectoruit de aansluiting te trekken.

XLR-aansluiting (vrouwelijk)

Hendel

• Selecteer voor een gebalanceerde aansluiting BAL 1 of BAL 2-aansluitingen als signaalbron.

Trigger-aansluiting

U kurz een Yamaha AV receiver op een andere component aansluten die de triggerfunctie ondersteunt. U kurz dit toostel gcsynchroniseerd met een aangesloten component bedieren.

Achterpaneel van dit toestel
Yamaha AV receiver of een andere component die TRIGGER OUT-aansluitingen en PRE OUT-aansluitingen heeft.

Als de aangesloten component worden ingeschakeld, worden de stroom van dit toestel ook ingeschakeld. Gelijktijdig worden de signaalbron van het apparaat ingesteld op MAIN DIRECT.

Als MAIN DIRECT is geselecteerd als signaalbron voor dit toestel, schakelt bij uitschakelen van dc aangesloten component, dit toestel over op stand-by-modus.

Opmerking

Als de aan/uit-schakelaar van dit toestel op OFF staat, worden de stroom maar dit toestel Niet getriggerd.

External verbinding

Het toestel vanuit een andere kamer bedieren

Als u een in de handel verkrijgbare infraroodontvanger en -zender op de REMOTE IN/OUT-aansluitingen van dit toestel aansluit, kut u het toestel en/of een externe component vanuit een andere kamer bedieren met behulp van de meegeleverde afstandsbediening.

■Afstandsverbinding:tussenYamaha-componenten

Wanner u over een andere Yamaha-component beschikt die externe verbinding ondersteunt, dan is een infraroodzender nicht nodig. Sluit een infraroodontvanger aan op de REMOTE IN/OUT-aansluitingen van dit toestel, zoals hieronder weergegeben.

Maximaal 3 Yamaha componenten (inclusief dit toestel) können worden geconfigureerd voor afstandsverbinding.

Aansluitingen

Aansluiten van het netsnoer

Sluit nadat alle aansluitingen voltooid zich het netsnocr aan op de AC IN-aansluiting van het toctst en steck daarna de stekker in het stopcontact.

Appendix

Dit deel vermeldt technische specificaties van dit toestel.

Appendix

Technische gegevens

Gewogen uitgangsvermogen (20 Hz tot 20 kHz, 0,07% THD) 2-kanaals aangedreven

[Model voor Azie]

8Ω 90W+90W
4Ω 145W+145W

[Overige modellen]

8Ω 100W+100W
4Ω 150 W + 150 W

Dynamisch vermogen

[Model voor Azie]

8Ω 100W+100W
6Ω 130W+130W
4Ω 180W+180W
2Ω 290W+290W

[Overige modellen]

IEC uitgangsvermogen (1 kHz, 0,07% THD)

[Modellen voor het Verenigd Koninkrijk en Europa]
8Ω 105W+105W

Maximaal continu uitgangsvermogen

2-kanaals aangedreven

8Ω 10 Hz tot 50 kHz

Dempingsfactor (1 kHz)

8Ω 250 of hoger

Ingangsgevoeligkeit/ingangsimpedantie (1 kHz, 100 W/8Ω)

PHONO (MC) 150 Vrms / 50Ω

PHONO (MM) 3.5 mVrms / 47 kΩ

CD (of gelijkwaardig). 200 mVrms / 47 kΩ

CD (of gelijkwaardig). 2,80 Vrms

BAL 1/BAL 2

BYPASS. 2,80 Vrms

ATT. (-6 dB). 5,60 Vrms

Nominal uitgangsvoltage / uitgangsimpedantie

LINE 2 OUT 200 mVrms / 1,5 kΩ

PRE OUT. 1 Vrms / 1,5 kΩ

Nominal uitgangsvermögen van de

hoofdtelefoonaansluiting

(1 kHz, 32Ω, 0,2% THD)

50mW + 50mW

Frequentierespons

5 Hz tot 100 kHz. +0/-3 dB

20 Hz tot 20 kHz. +0 / - 0,3 dB

Afwijkingen van RIAA equalizer

PHONO (MM/MC) ± 0,5 dB

2-kanaals aangedreven

PHONO (MC) LINE 2 OUT, 1,2 Vrms .02%

PHONO (MM) LINE 2 OUT, 1,2 Vrms .005%

CD (of gelijkwaardig)/BAL 1/BAL 2 →

SPEAKERS OUT, 50 W/8Ω. 0,035%

Signaal/ruisverhouding (JEITA, IHF-A network)

PHONO (MC) 90 dB

PHONO (MM) 96 dB

CD (of gelijkwaardig) 110 dB

BAL 1/BAL 2 114 dB

Restruis (IHF-A-network)

33 Vrms

Kanaalscheiding (JEITA, 1 kHz/10 kHz)

PHONO (MC) 66/77 dB of hoger
PHONO (MM) 90/77 dB of hoger
CD (of gelijkwaardig)/ BAL 1/BAL 2 74/54 dB of hoger

Karakteristieken toonregeling

BASS

Versterken/verzwakken. 50Hz / ± 9 dB
Turnoverfrequentie. 350Hz

TREBLE

Versterken/verzwakken. 20kHz / ± 9 dB Turnoverfrequentie 3,5 kHz

Nauwkeurigheid meter

Klasse 2.5

Stroomvoorziening

[Model voor de VS en Canada] ... AC 120 V, 60 Hz
[Model voor China] ... AC 220 V, 50 Hz
[Model voor Korea] ... AC 220 V, 60 Hz
[Model voor Australie] ... AC 240 V, 50 Hz
[Modelleen voor het Verenigd Koninkrijk en Europa]
AC 230 V, 50 Hz
[Model voor Azie] ... AC 220-240 V, 50 Hz/60 Hz
[Model voor Taiwan]... AC 110 V, 60 Hz

Stroomverbruik

350W

Stroomverbruik in wachtstand

OFF-modus 0,1 W Stand-by-modus 0,2 W

Maximaal stroomverbruik (1 kHz, 4Ω 10% THD)

[Model voor Taiwan] 700 W

• De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werk gepubliceerd. Voor de meest recente handleiding gaat u�de website van Yamaha, waar u het bestand met de handleiding kutn downloads.

Appendix

Schema

Akoestische kenmerken

■Karakteristieken toonregeling
Totale hamonische verroming

Appendix

■Totale harmonische verrorming (PHONO)

Foutopsporing

Raadpleeg de onderstaande tabel als dit toestel nicht juist functioncert. Als de onderstaande instructies het probleem nicht verhelpen, of als het door u ervaren probleem hier nicht worden vermeld, zet het toestel dan uit, haal de stekker uit het stopcontact en neem contact op met uw dichtst bijzijnde Yamaha dealer of service center.

Probleem Oorzaak	Oplossing		Zie pagina
Toestel.gaat Niet aan.	Het netsnoor is Niet aangesloten op de AC IN-aansluiting op het achterpaneel of is Niet in het stopcontact gestoken.	Sluit het netsnoor op de juiste manier aan. 190
	Het toestel is blootgesteld geweest aan een sterke externe elektrische schok (bijvoorbeeld een blikkseminslag of een ontlading van statische elektriciteit).	Schakel het toestel uit, trek de stekker van het netsnoor uit het stopcontact, wacht 30 seconden en steek de stekker weein het stopcontact.	—
De (aan/uit)-indicator op het voorpaneel knippert.	De beveiliging is in werkung getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel Niet raken en schakel het toestel in.	186
	Er is een probleem met de interne schakelingen van dit toestel.	Trek de stekker uit het stopcontact en neem contact op met de dichtstbijzijnde geauthoriseerde Yamaha dealer of service.	—
Als het toestel is ingeschakeld, knippert de INPUT-indicator en wordt het volumeniveau verlaagd.	De beveiliging is in werkung getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel Niet raken en schakel het toestel in.	186
Er is geen geluid hoorbaar.	In- of uitgangskabels Niet op de juiste manier aangesloten.	Sluit de kabels op de juiste wijze aan. Als het probleem blijft bestaan, zijn de kabels misschien defect.	184
	Er is geen geschikte signaalbron geseleeteerd.	Selecteer een geschikte signaalbron met de INPUT-keuzeschakelaar op het Voorpaneel (of met een van de ingangskeuzetoetsen op de afstandsbediening).	176, 180
	De SPEAKERS-keuzeschakelaar staat op OFF.	Zet de SPEAKERS-keuzeschakelaar in de juiste positie.	175
	De luidsprekerkabelsijken Niet juist aangesloten.	Zorg dat de luidsprekerkabels op de juiste manierijken aangesloten.	186
Het geluid worden plotseling onderbroken.	De beveiliging is in werkung getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel Niet raken en schakel het toestel in.	186
Het volume kan Niet worden ingesteld.	MAIN DIRECT is geselecteerd als signaalbron.	Pas het volumeniveau van de aangesloten component aan. Of sluit de externe component aan op andere ingangen dan de MAIN IN-aansluitingen en kies verwolgens de bijbehorende signaalbron.	176
Er is maar een kanaalluidspreker hoorbaar.	De afspeelcomponent of de luidsprekersijken Niet juist aangesloten.	Zorg dat ze op de juiste manierijken zijns aangesloten. Als het probleem blijft bestaan,ijken de kabels misschien defect.	184
	De volumeniveaubalansussen de linker enrechtier luidsprekers is Niet juist ingesteld.	Pas de volumeniveaubalansussen de linker enrechtier luidsprekers aan met de BALANCE-regelaar.	176
De lage tonen klinken te zwak en de weergave is sfeerloos.	De draden + en - zij verkeerdom aangelsloten op de versterker of de luidsprekers.	Sluit de luidsprekerkabels aan op de juiste + en - fase.	186
Er is een "brom" hoorbaar.	In- of uitgangskabels Niet op de juiste manier aangelsloten.	Sluit de kabels op de juiste wijze aan. Als het probleem blijft bestaan,ijken de kabels misschien defect.	184
	De draaitafel is Niet geaard via de GND-aansluiting.	Sluit de draaitafel aan op de GND-aansluiting van dit toestel.	184
De afgeseelde audio van de op BAL 1 en BAL 2-ingangen aangelsloten component klinkt verrormd.	Het ingangsniveau bij de gebalanceerde ingangen overschrijdt het toegestane ingangsniveau.	Als het uitgangsniveau bij de gebalanceerde XLR-uitgangen op de aangelsloten component het dubbele is, vergeleken met de ongebalanceerde RCA-aansluitingen, stel de ATTENUATOR-keuzeschakelaar die zich onder de ingangsaansluitingen bevindt dan in op ATT. (-6 dB).	188
De bas heeft geen diepte als BAL 1 of BAL 2 is geselecteerd.	De polariteit is Niet juist.	Kies de correcte polariteit met behulp van de PHASE-keuzeschakelaar.	188
Afspelen van audio klinkt verrormd als u luisiert maar een aangelsloten cd-speler or tapedeck via de hoofdtelefoon (die is aangelsloten op een cd-speler of tapedeck).	Het toestel is uitgeschakeld. Schakel hettoestel in. 174
Het volumeniveau van de vinyl grammofoonplaat is te laag.	De PHONO-schakelaar op het voorpaneel is onjuist ingesteld.	Zet de PHONO-schakelaar op MM of MC aan de hand van het type element van de draaitafel in kwestie.	177
De afstandsbediening werkt nicht of niet waar behoren.	De afstandsbediening is buitenhaar bereik gezruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 30 graden ten opzichte van loodrecht op het voorpaneel.	182
	Direct zonlicht of verlichting (vooral van TL-lampen, stroboscoopverlichting enz.) valt op de sensor voor de afstandsbediening van dit toestel.	Verplaats de richting van de verlichting of het toestel.	-
	De batterijen raken leeg. Vervang alle batterijen. 182

Onderhoud

Wij adviseren gebruik van een reinigingsdoek, zoals die voor piano's worden gebruikt.

Andere oppervlakken

Gebruik geen chemische middelen, zoals benzeen of oplosmiddel voor het reinigen. Anders kan het oppervlak beschadigen.

Wrijfdoppervlakken meteen drogedoek schoon.

Poi3paBJIeM BAC H 6JIaIogApHm 3a IIpno6peTHe IaHHoro IIpoIyKra Yamaha.

Bb mokeTe hacJaKdIbCra ctepeo3BykOM BbICOKO KAeCTBa y ce6a IOMa C HOMOIO DaHHOro HHTerpnpOBaHOrO yCHNTeJI MOIIHOCTH.
IpaBnHbHO 6e30aHcHO HCIOb3OBAHHN IpoyKaMbI IIpeJIaRaem BHHMaTcJbHO O3HaKOMHTbcr c daHHbIM pyKOBoCTBOM H bpoHopa No 6e3oNaHocTH.

XpaHHTe pyKOBoCTBO B HaTeKHom IOCTyTHOM MeTe IaJIbHeIIIErO HIOJIb3OBAHII.

Функцин

Плаваюшн симmetруньй koHTyp ДЛЯ усЛHTeJIЯ MOИСHOCTH
ChmmetprnHaI nepeJaHa oT BbOJa I0 BbIBOJa cHrHaJa
KoHTyp peRyIInpOBKn TeM6pa c cnCTeMoN npaJIJIeJIbHOrO yIpaBJIeHn rPOMKocTbIO
Блok птунибольшов мошостс с четырмя OTдевн IMN KOHTypamn
ChmmetprnHbI dH3aHcJeBOH npaBOcTOpOhbl
ДискpeTHbI ΦoHoycnJIInTeJIb
BbICOKoPOn3BODHTeJIbHbIyCnJIHTeJIbДJIaHayIIHHKOBc HN3KIM COIIPOTHBJIeHHeM
OyeHb KpeIeKHe pyKn IpeKeJIIOueHnA

HΦopMaζηДЯ O3HaKOMJIeHnI nepeɪ NcNoJIb3OBAHnIe MnpOdyKTa

O daHHOM pyKOBOdCTBe

B aHIOm pyKOBOCTBC oHcHbI yHKHH aHapara H npOcdupyb IIOKIIIOcHn.
- HIIIOCTpaIHH B IaHHOM pyKOBOCTBE IIpeIcTaBJIeHbI TOJIbKO B O3HaKOMHTeJIbHBIX IeJIAX.
TexHHueckHe xapaKtepHCTHK H BHeIIHHBn MOrYt 6bITb H3MeHeHb 6e3 yBeOMJIeHN.
