AS2200 - Home cinema versterker YAMAHA - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Geïntegreerde stereoversterker, vermogen van 90 W per kanaal (8 ohm), frequentierespons van 5 Hz tot 100 kHz.
Connectiviteit	RCA-ingangen, XLR-ingangen, phono-ingang, luidsprekeruitgang, voorversterkeruitgang, optische en coaxiale digitale ingang.
Gebruik	Ideaal voor audiofielen, gebruik met passieve luidsprekers, volumeregeling en toonregeling.
Onderhoud	Reinig regelmatig de contacten, controleer de verbindingen, stel niet bloot aan vocht.
Veiligheid	Ontkoppel het apparaat tijdens onderhoud, voorkom overbelasting, gebruik op een stabiele ondergrond.
Algemene informatie	Afmetingen: 435 x 151 x 400 mm, gewicht: 16 kg, garantie van 2 jaar.

Veelgestelde vragen - AS2200 YAMAHA

Hoe kan ik mijn YAMAHA AS2200 aansluiten op mijn luidsprekers?

Om uw luidsprekers op de YAMAHA AS2200 aan te sluiten, gebruikt u luidsprekerkabels om de uitgangsklemmen van de luidsprekers te verbinden met de overeenkomstige klemmen aan de achterkant van het apparaat, waarbij u de polariteit (+ en -) respecteert.

Waarom gaat mijn YAMAHA AS2200 niet aan?

Controleer eerst of de voedingskabel correct is aangesloten op het stopcontact en de ontvanger. Zorg er ook voor dat het stopcontact werkt door er een ander apparaat op aan te sluiten.

Hoe stel ik het volume in op de YAMAHA AS2200?

Gebruik de volumeknop op het voorpaneel van het apparaat om het geluidsniveau te verhogen of te verlagen. U kunt ook de afstandsbediening gebruiken als deze bij het apparaat wordt geleverd.

Het geluid van mijn YAMAHA AS2200 is vervormd, wat moet ik doen?

Controleer de aansluitingen van de luidsprekerkabels om er zeker van te zijn dat ze goed vastzitten. Verlaag het volume als het te hoog is en controleer ook of de luidsprekers compatibel zijn met de ontvanger.

Hoe schakel ik tussen audiobronnen op de YAMAHA AS2200?

Gebruik de bronselector op het voorpaneel of de afstandsbediening om de gewenste audiobron te kiezen, zoals cd, tuner of aux-ingang.

Mijn YAMAHA AS2200 maakt achtergrondgeluid, wat moet ik doen?

Zorg ervoor dat alle verbindingen stevig zijn en dat de kabels niet beschadigd zijn. Houd ook elektronische apparaten die interferentie kunnen veroorzaken uit de buurt.

Hoe stel ik de tooninstellingen in op de YAMAHA AS2200?

Gebruik de toonregelingknoppen op het voorpaneel om de bas en treble aan te passen naar uw voorkeur. De instellingen kunnen ook via de afstandsbediening worden aangepast.

Ondersteunt de YAMAHA AS2200 Bluetooth?

Nee, de YAMAHA AS2200 heeft geen ingebouwde Bluetooth-functionaliteit. U moet bedrade verbindingen gebruiken of een externe Bluetooth-adapter.

Hoe update ik de firmware van mijn YAMAHA AS2200?

De YAMAHA AS2200 heeft doorgaans geen firmware-updates nodig. Raadpleeg voor specifieke instructies de gebruikershandleiding of de Yamaha-website.

Wat moet ik doen als de afstandsbediening van de YAMAHA AS2200 niet werkt?

Controleer de batterijen van de afstandsbediening en vervang ze indien nodig. Zorg ervoor dat er niets de infraroodsensor op de ontvanger blokkeert.

GEBRUIKSAANWIJZING AS2200 YAMAHA

Gebruikershandleiding

PykoBoDCTBO NOIb3OBaTeJЯ

Dank u en proficiat met uw aankoop van dit Yamaha product.

• U kunt thus genieten van het hoogwaardige stereogeluid van deze versterker.
• Om dit product op de juiste wijze en veilig te gebruiken adviseren we deze handleiding en de "Veiligheidsbrochure" aandachtig door te lezen.

Bewaar de handleiding op een veilige en toegankelijke plaat om in de toekomst te konnen raadplegen.

Eigenschappen

Zwevend gebalanceerde schakeling voor eindversterker
Volledig gebalanceerde transmissie van ingang maar uitgang
Toonregelingsschakeling met een parallel volumesystem
Grote voeding met vier afzonderlijke schakelingen
Links-rechts symmetrisch ontwerp
Volledig discrete phono-voorversterker
Hoofdtelefoonversterker met lage impedantie en hoog vermogen

Dingen die u moet weten alvorens het product te gebruiken

Over deze handleiding

• Deze handleiding beschrijft de functies en aansluithandelingen van het toestel.
• De in dcze handleiding weergegeven illustratics diennen uitsluitend voor instructiedoeleinden.
• Technische gegevens en uiterlijk können zonder kennisgeving worden gewijzigd.

WAARSCHUWING" beschrijft voorzorgsmaatregelen die要去en worden gevolgd om ernstig letsel aan letsel te vermiijden.

VOORZICHTIG" beschrijft voorzorgsmaatregelen die要去en worden gevolgd om letsel te vermijden.

• "LET OP" beschrijft voorzorgsmaatregelen die要去en worden gevolgd om möglichke storing of schade aan het product te vermiiden.
  Opmerkingvullende informatie over het product.

Meegeleverde accessoires

Controller of de volgende accessoires in de verpakking zitten.

• Afstandsbediening
• Batterijen (AAA, R03, UM-4) (× 2)
• Nctsnoocr*

• Gebruikershandleiding (dit boek)
  Veiligheidsbrochure

• Afhankelijk van de distributieregio konnen verschillende netsnoeren in de verpakking worden meegeleverd. Gebruik het snoer dat voor uw regio van toepassing is.

Inhoudsopgave

Eigenschappen 171

Dingen die u moet weten alvorens het

product te gebruiken. 172

Overdeze handleiding. 172

Meegeleverde accessoires 172

Namen en functies van onderdelen. 173

Voorpaneel 174

Achterpaneel. 178

Afstandsbediening 180

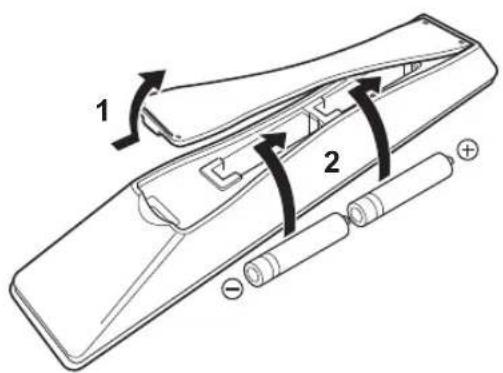

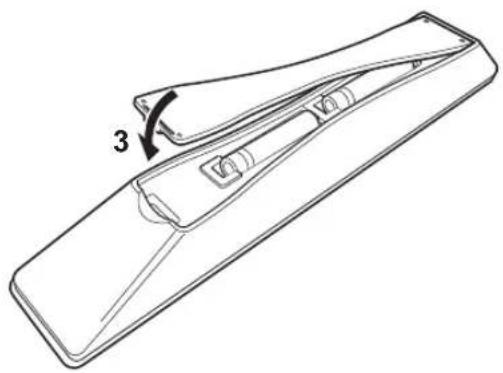

Inzetten van batterijen in de afstandsbediening. 182

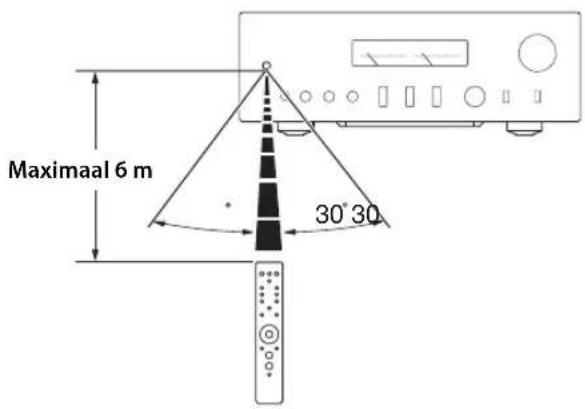

Deafstandsbediening bedieren 182

Aansluitingen. 183

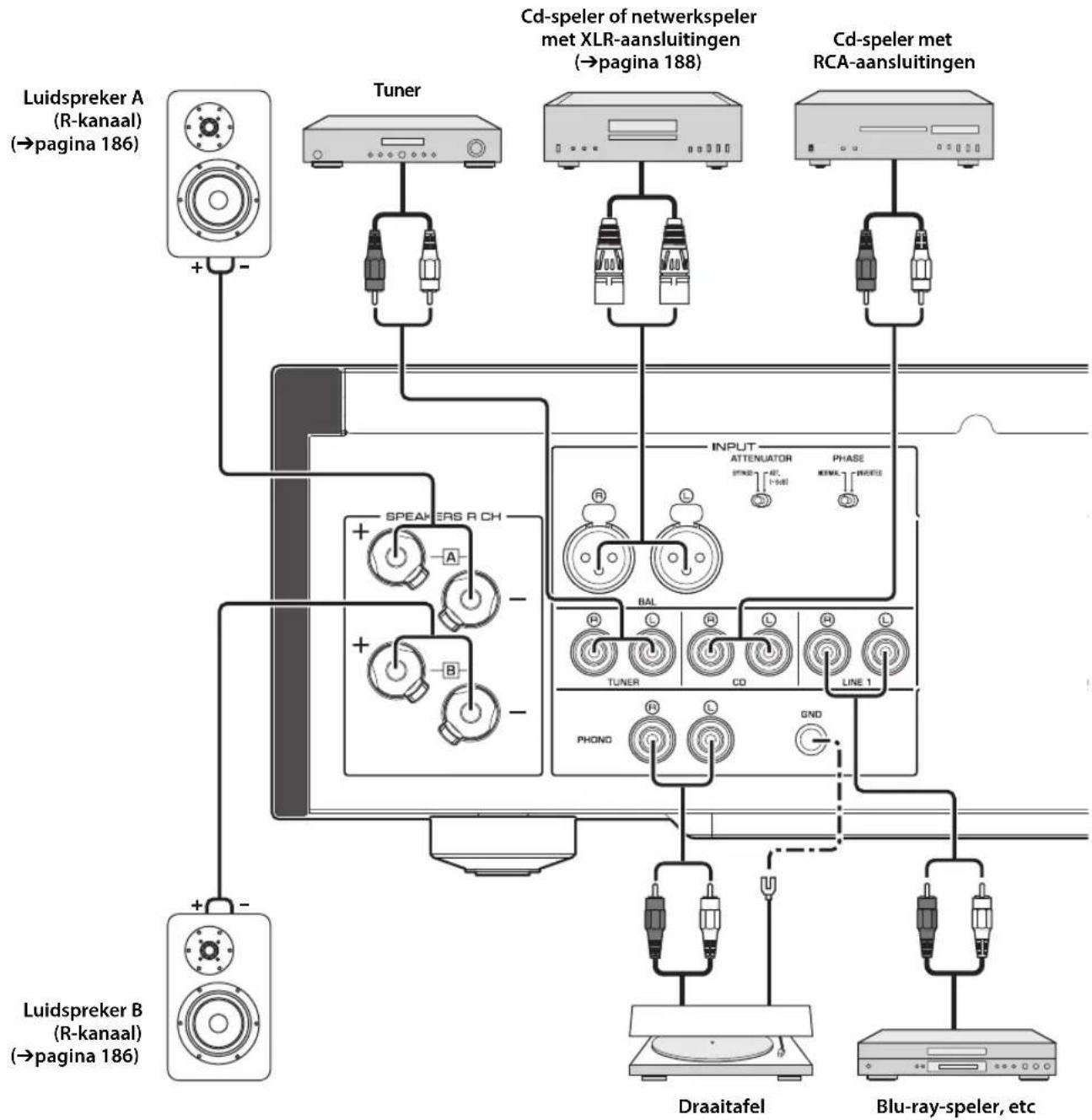

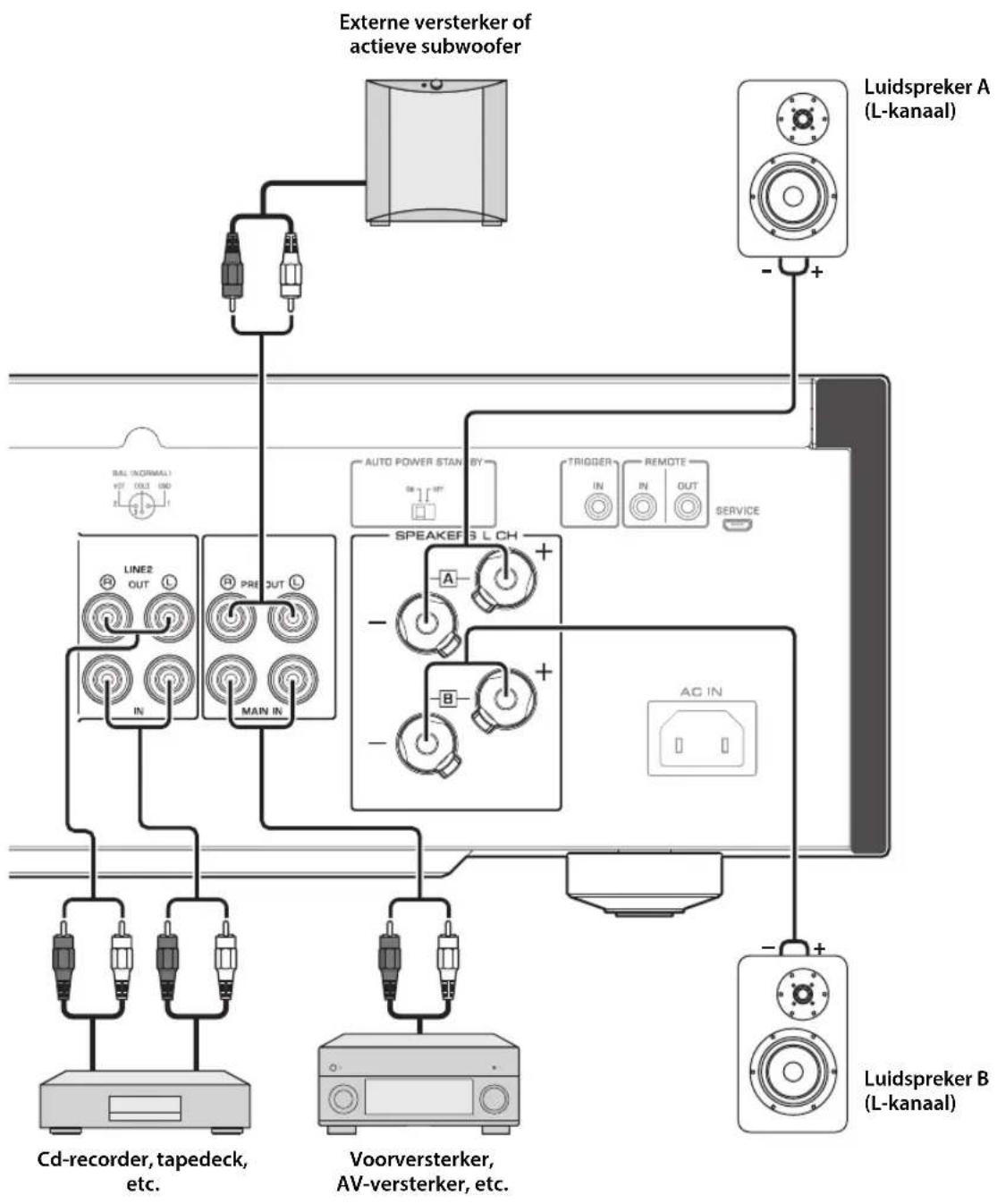

Aansluitschema 184

De luidsprekers aansluiten 186

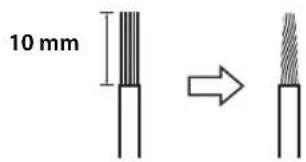

Luidsprekerkabels gebruiken 186

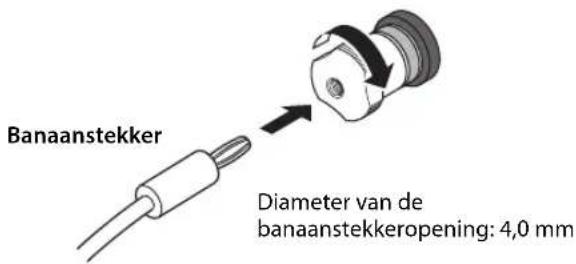

Banaanstekkerkabels gebruiken. 187

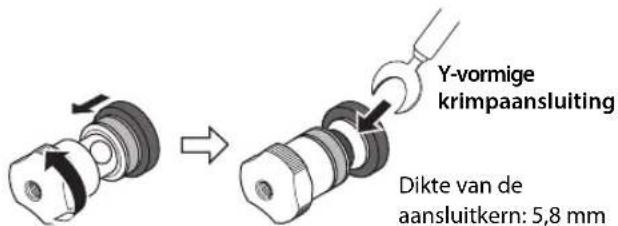

Aansluitkabels met Y-vormige

krimpaansluitingen gebruiken 187

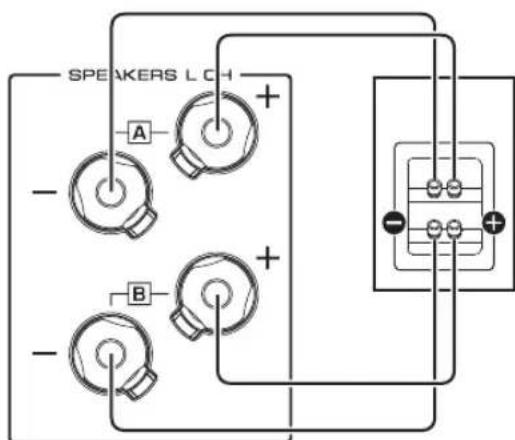

Dubbel bedrade verbinding 187

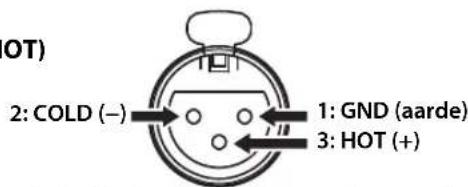

Gebalanceerde aansluiting 188

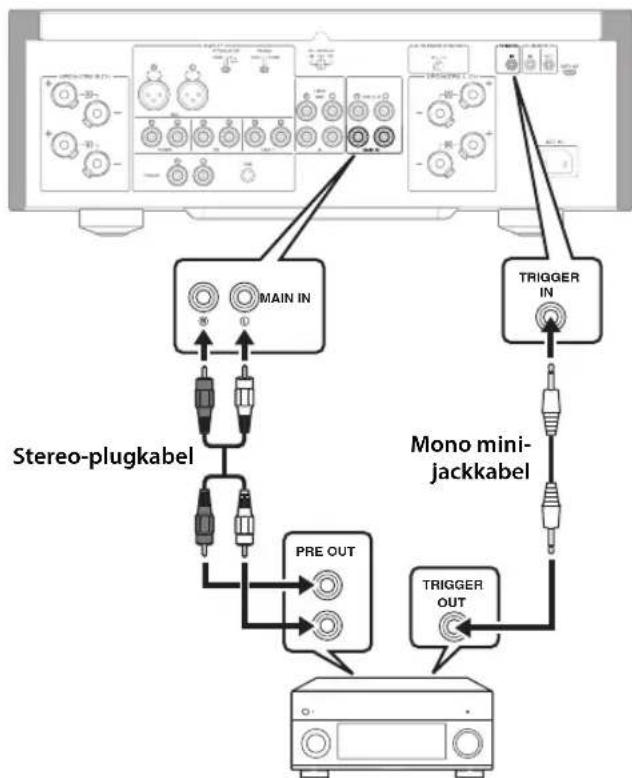

Trigger-aansluiting. 188

Externe verbinding 189

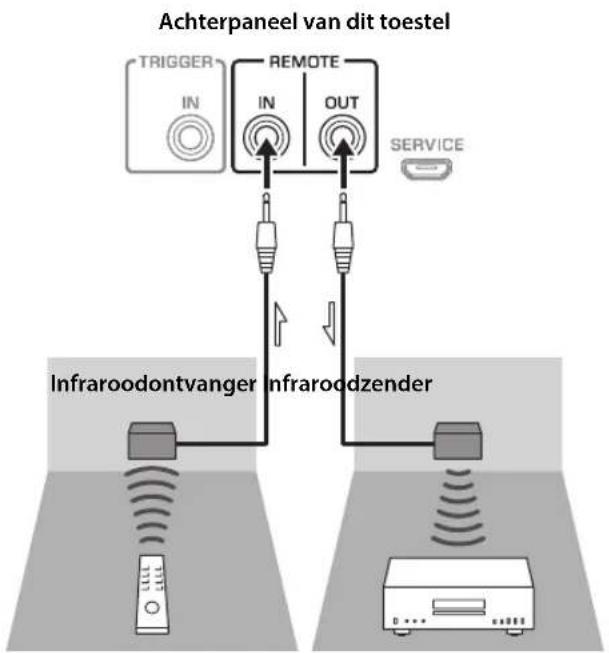

Het toestel vanuit een andere kamer bedieren 189

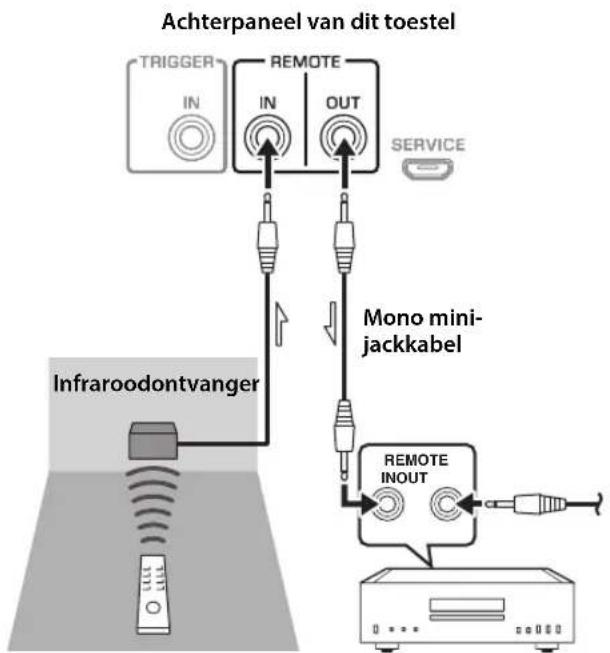

Afstandsverbinding tessen
Yamaha-componenten. 189

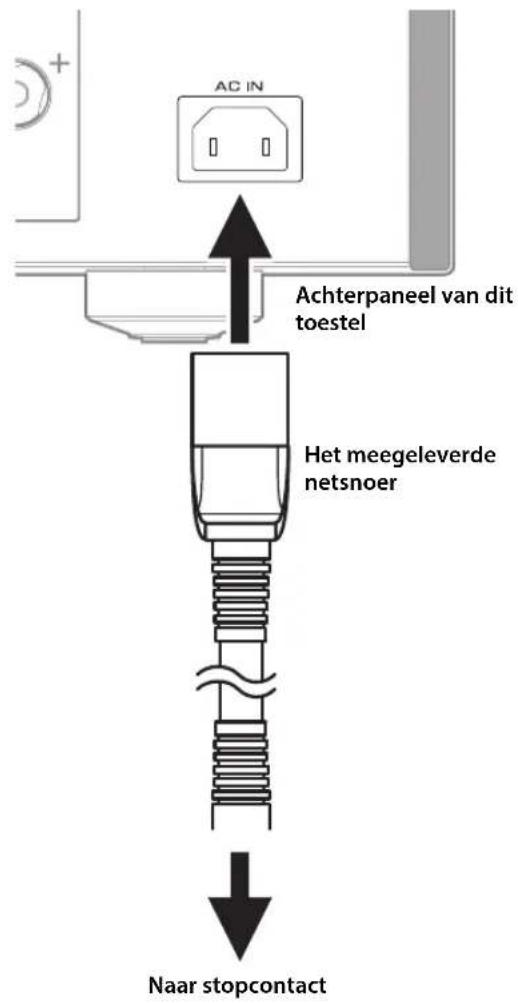

Aansluiten van het netsnoer 190

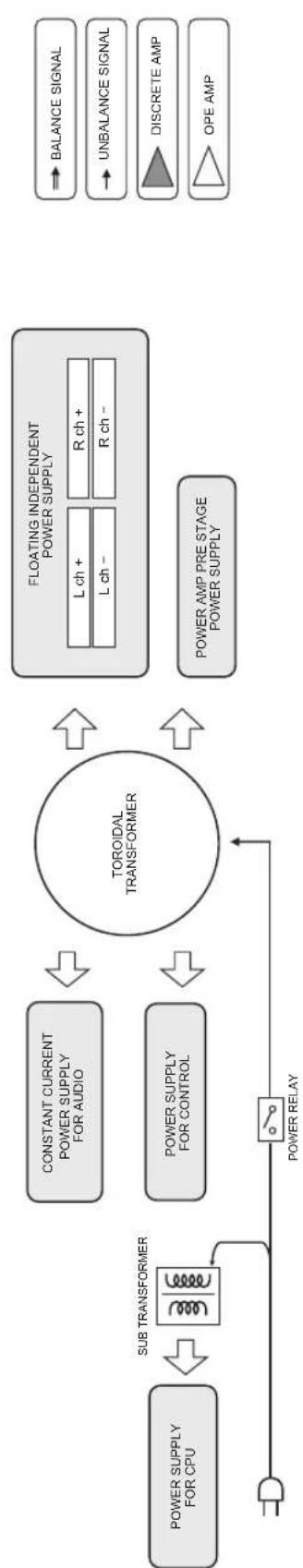

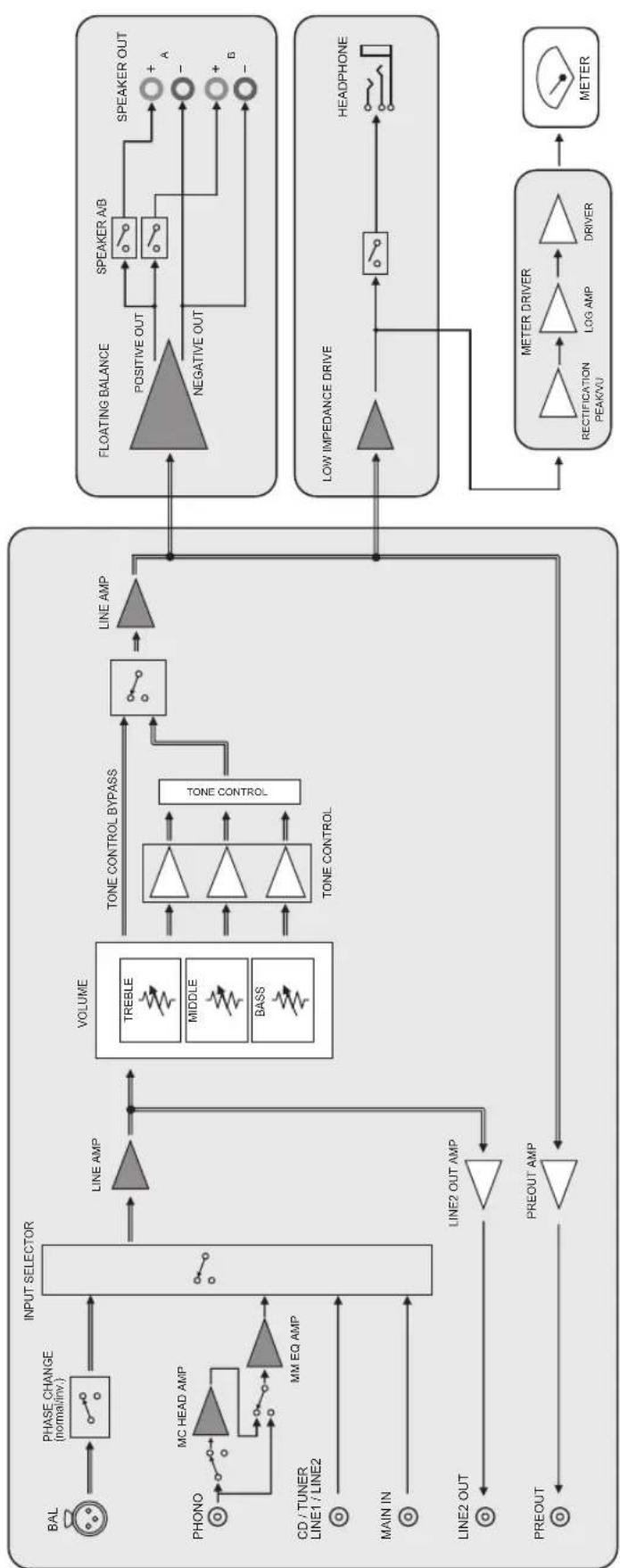

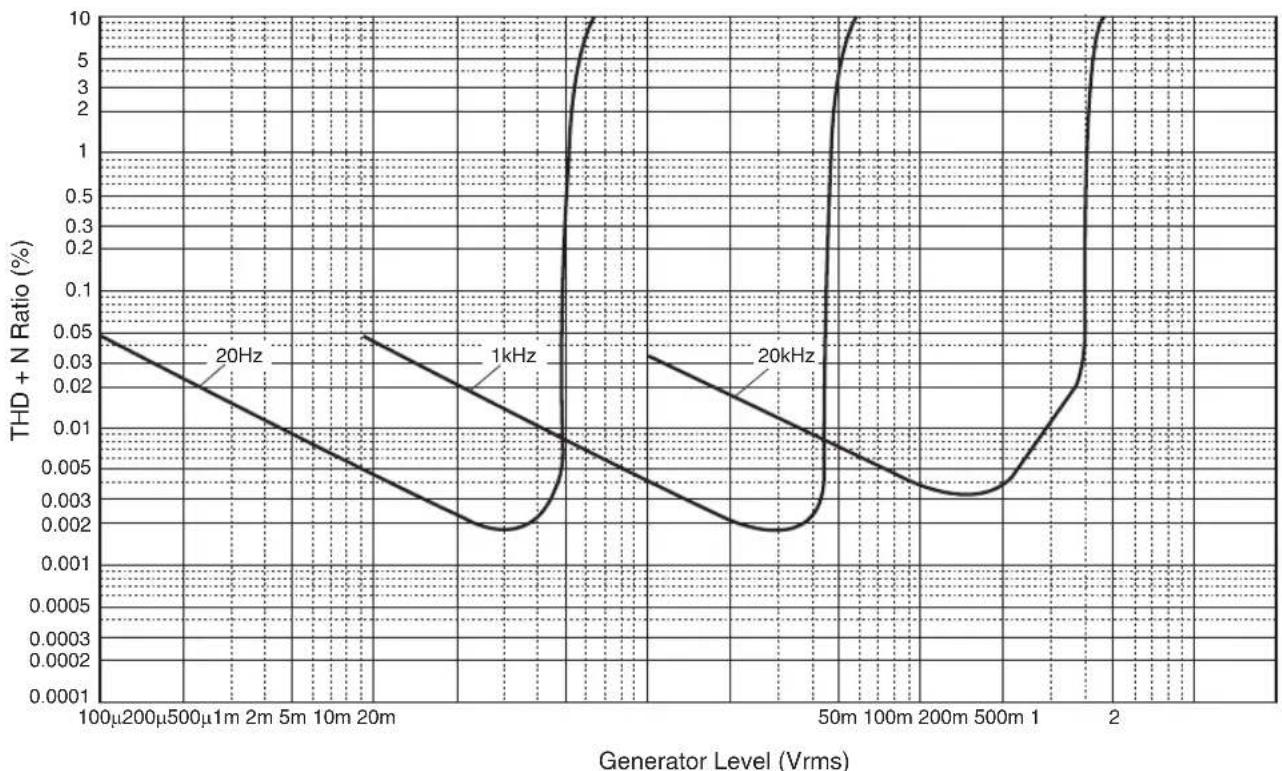

Appendix 191

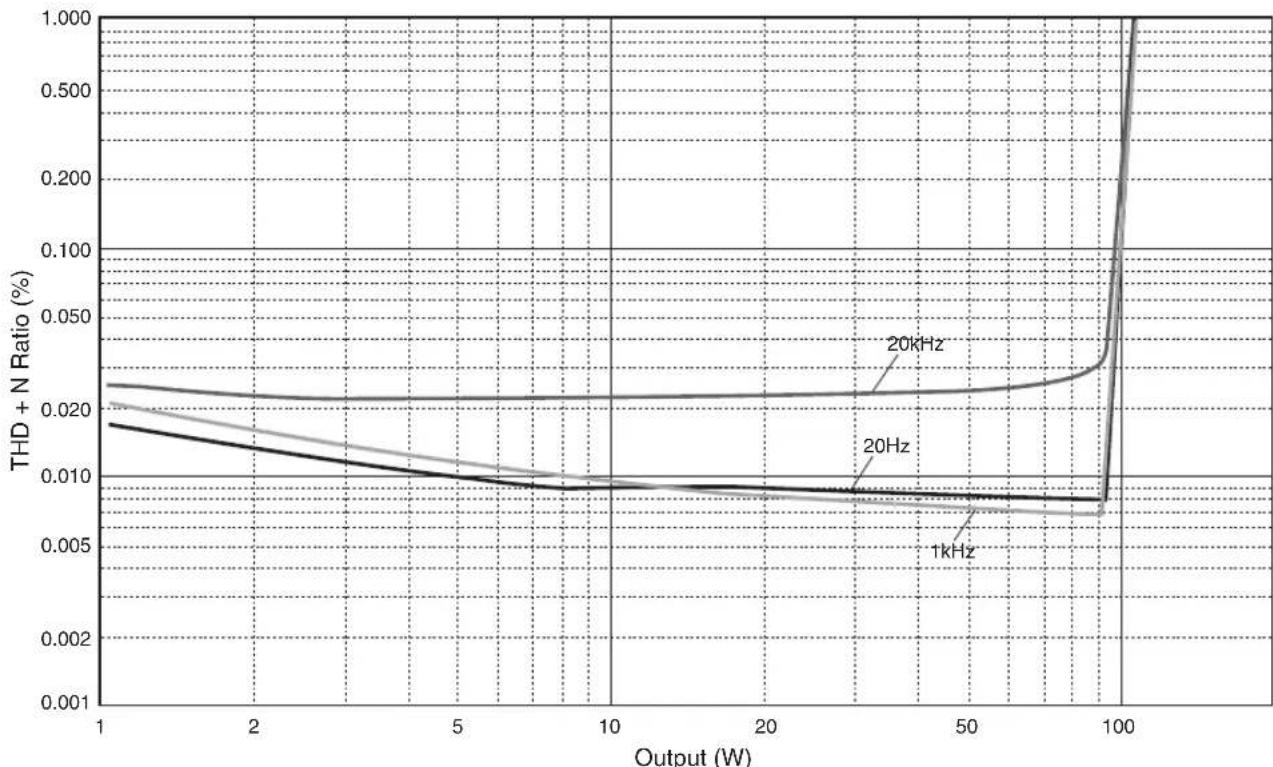

Akoestische kenmerken 195

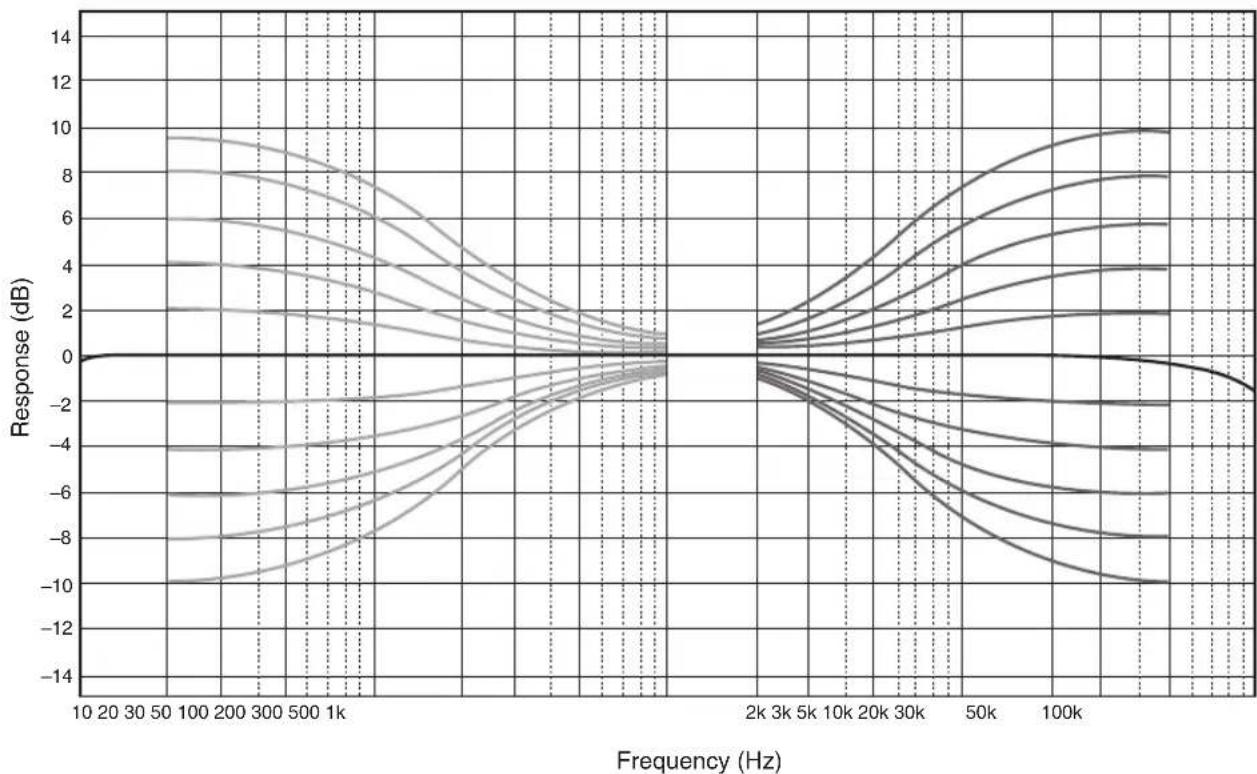

Karakteristieken toonregeling 195

Namen en functies van onderdelen

Dit deel beschrijft de namen en functies van diverse onderdelen op het voor- en achterpaneel en de afstandsbediening.

Namen en functies van onderdelen

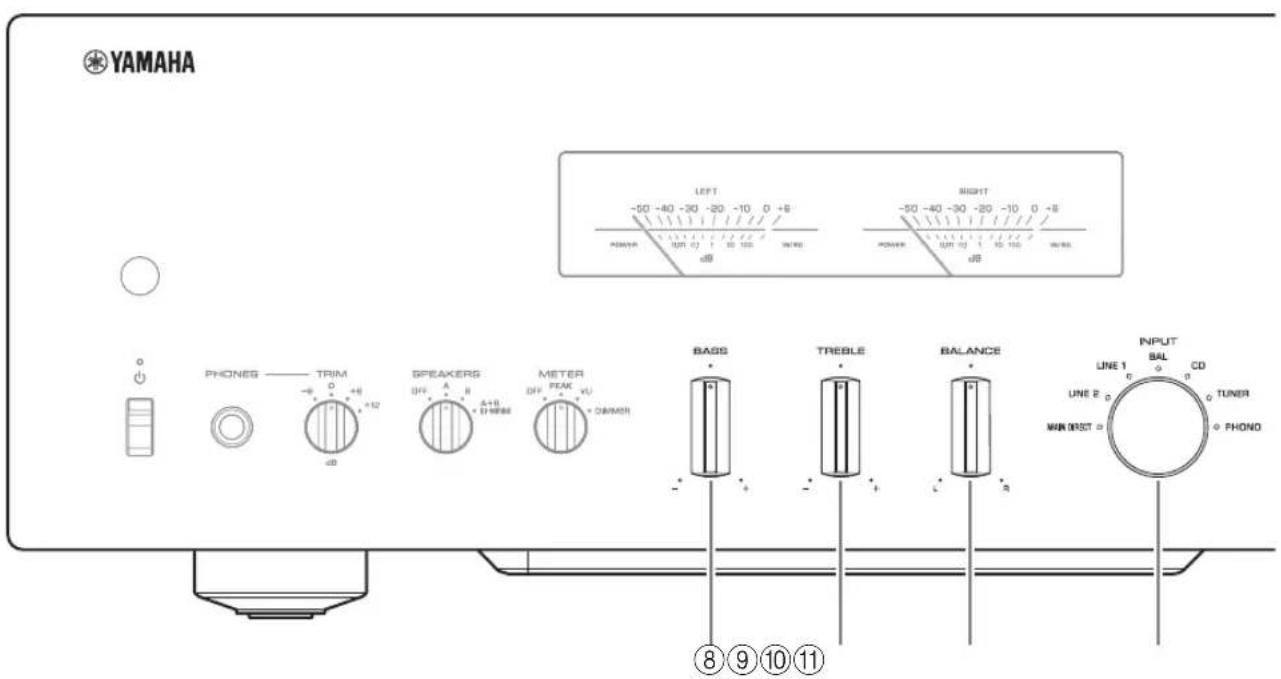

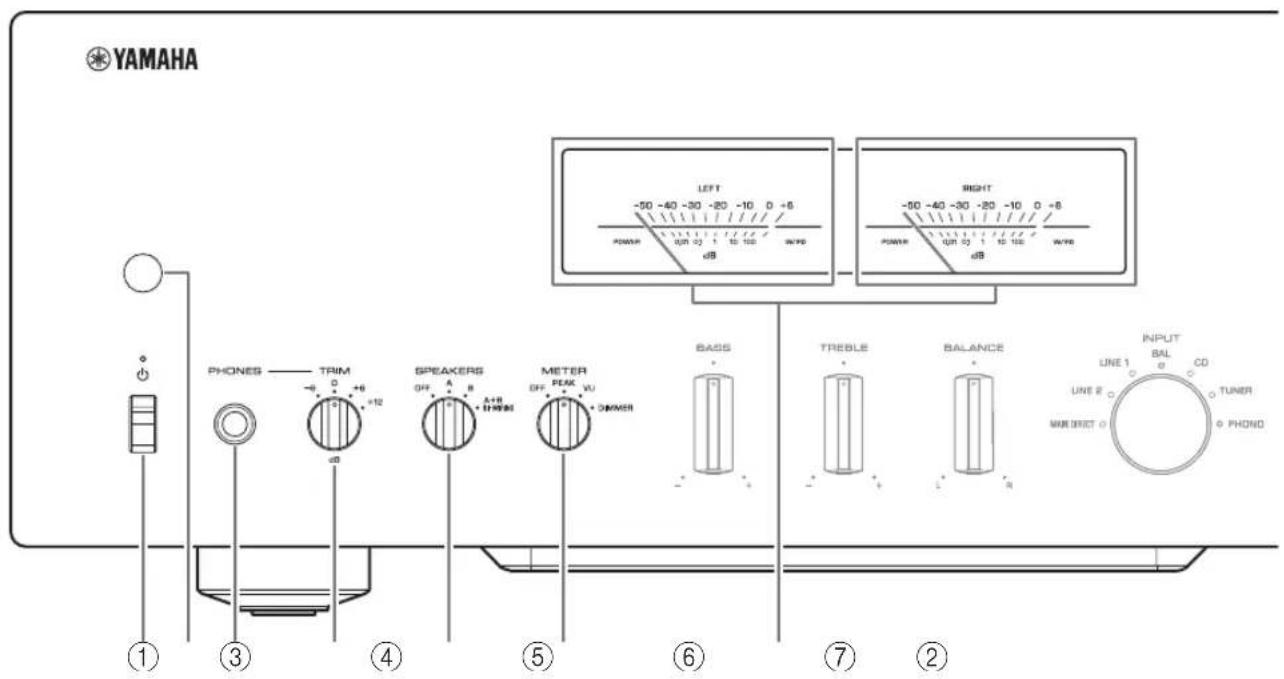

Voorpaneel

① (aan/uit) schakelaar/indicator

(aan/uit) schakelaar	Aan/uit status In dicator
Bovenste positie	On Fel verlicht
	Standby Matig verlicht
Onderste positie Off Off

Als de (aan/uit) schakelaar zich in de bovenste positie bevindt, druk dan herhaaldelijk op de AMPtoets op de afstandsbediening om over te schakelen:tussen aan- en stand-by-modus. Daarnaast schakelt het toestel over op stand-by-modus in cen van dc volgende situatuies.

• Als de Automatische Stand-by functie is ingeschakeld.
  (→pagea 178)
• Als de stroomtoevoer wordenuitgeschakeld van het apparaat dat is aangesloten op de TRIGGER INaansluiting van dit toestel. ( pagina 188)

LET OP

Wonneer u dit toestel voor langereijd Niet gaat gebruiken, haal dan de stekker uit het stopcontact. Zelfs als het toestel is uitgeschakeld stroom er nog een minieme hoeveelheid stroomaar het toestel.

Opmerking

Nadat het toestel wordt ingeschakeld, duurt het enkele seconden alvorens het toestel geluid kan produceren.
- Schakel het toestel Niet in binnen 10 seconden nadat het is uitgeschakeld. Dit kan ruis veroorzaken.
- Om het toestel vanuit stand-bymodus in te schakelen zet u eerst de (aan/uit) schakelaar in de onderste positie omuit te schakelen. Vervolgens zet u de schakelaar in de bovenste positie.
- Als het toestel in standby-modus staat en de stekker van het netsnoer worden UIT het stopcontact geleaald en er weer ingestoken, zal het toestel worden ingeschakeld.

② Sensor voor de afstandsbediening

Deze ontvangt de signalen van de afstandsbediening. ( pagina 182)

③PHONES-aansluiting

Sluit hier uw hoofdtelefoon aan.

Opmerking

• Het hier aansluiten van de hoofdtelefoon heeft het volgende tot gevolg:
• Er komt geen geluid meer uit de aangesloten liquidsprekers.
• Er worden geen audiosignal verzonden maar de PRE OUT-aansluitingen.
• U kunt MAIN DIRECT nicht als sigmaalbron selecteren.
• Als MAIN DIRECT is geselecteerd als signaalbron worden er audiosignalen verzonden maar de PHONES-aansluiting.

④TRIM-keuzeschakelaar

Schakelt de ingangsgevoeligheid van de hoofdtelefoonversterker om.

Kies de versterkingsinstellung die geschikt is voor uwhoofdtelefoon.

Beschikbareversterking:

-6dB,0dB，+6dB，+12dB

⑤SPREKERS keuzeschakelaar

Hiermee kunt u twice sets luidsprakers in- of uitschaken die als volgt zich aangesloten op SPEAKERS L/R A en B-aansluitingen op het hinterpaneel:

OFF: Er worden geen audiosignaal door de luidsprekers weergegeven.

A: Audiosignalen worden weergegeven via de luidsprekerset die is aangesloten op de A-aansluitingen.
B: Audiosignalen worden weergegeven via de luidsprekerset die is aangesloten op de B-aansluitingen.
A+B BI-WIRING: Audiosignalen worden weergegeven via de luidsprekersets die zich aangesloten op de A- en B-aansluitingen. Selecteer deze positie als u van plan bent gebruik te make n van een dubbel bedrade aansluiting. () pagina 187

LET OP

[Model voor Azie]

Als u twee sets luidsprekers (A + B) aansluit, gebruik dan luidsprekers met een impedantie van 12 of hoger.

[Overige modellen]

Als u twee sets luidsprekers (A + B) aansluit, gebruik dan luidsprekers met een impedantie van 8 of hoger.

⑥METER-keuzeschakelaar

Schakelt de meter functie als volgt om:

OFF: Draait de meterwerking en displayverlichting om.

PEAK: Schakelt de meterdisplay om maar pickniveauameter. De pickniveauameter geeft het hoogste permanente niveau van een audiosignal aan weer.

VU: Schaklicht het type meterdisplay om maar VU (Volume Unit = volume-eenheid)-niveaumeter. De VU-niveaumeter geeft een effectieve waarde van geluidsweergave die te vergelijkken is met menselijkzintuigen.

DIMMER: Als dit is gezelteerd wijzigt de DIMMER de helderheid van de meterdisplay in stappen. Als het gewenste holderheidsniveau is bereikt, schakel dan over op een andere instellingsparameter om de helderheid te bevestigen.

⑦Meter (LEFT/RIGHT)

Geeft het audio-uitgangsiveau van het linker (LEFT) en rechtter (RIGHT) kanaal aan.

Namen en functies van onderdelen

Voorpaneel

BASS-regelaar

Past het geluidsvolumeniveau van het basbereik aan.

Instelbaar bereik: -10 dB -0 +10 dB

TREBLE-regelaar

Past het geluidsvolumeniveau van het hoge tonenbereik aan.

Instelbaar bereik: -10dB - 0 + + 10dB

BALANCE-regelaar

Stelt de geluidsbalans van de linker- en rechterluidsprekers af om onevenwichtig geluid te compenseren dat worden vcrooorzaakt door de plaatsing van de luidsprekers of dc luistercondities in dc kamer.

Opmerking

• Als zowel de BASS- als TREBLE-regelaars in het midden staan (nul), passeert het audiosignaal ongewijzigd de toonregeling.
• Deinstallingen van de BASS-, TREBLE- en BALANCE-regelaars hebben geen invloed op de ingangssignalen van de aansluitingen MAIN IN of de uitgangssignalen van de LINE 2 OUT-aansluitingen.

⑪INPUT-keuzeschakelaar/indicator

Selecteer de signaalbron. De indicator voor de geselecteerde signaalbron gaat branden. Audiosignalen van de geselecteerde signaalbron worden verzondenaar LINE 2 OUT-aansluitingen.

MAIN DIRECT: Selecteert de component die als signaalbron is aangesloten op de MAIN IN-aansluitingen.

LINE 1/LINE 2: Selectcert de component die als signaalbron is aangesloten op de LINE 1 of LINE 2-aansluitingen.

BAL: Selectcert dc component die als signaalbron is aangesloten op de BAL-ingangen.

CD: Selectcert de cd-speler die als signaalbron is aangesloten op de CD-ingangen.

TUNER: Selecteert de tunes die als signaalbron is aangesloten op de TUNER-ingangen.

PHONO: Selecteert de draaitafel die als signaalbron is aangesloten op de PHONO-ingangen.

Opmerking

• Als MAIN DIRECT is geseleeteerd als signaalbron worden er geen audiosignalen verzonden maar de PRE OUT, LINE 2 OUT of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen verzonden maar de LINE 2 OUT-aansluitingen.

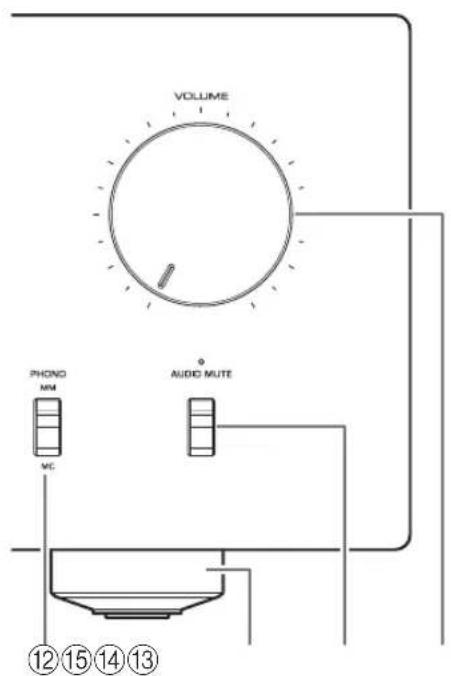

⑫PHONO-schakelaar

Zet de PHONO-schakelaar op MM of MC aan de hand van het type element van de draaitafel in kwestie, die is aangesloten op de PHONO-ingangen op het achterpaneel.

Opmerking

Schakel dit toesteluit, alvorens het element van de draaitafel te verrangen.

⑬ Voeten

Als het toestel onstabel staat, stel dan de hoogte van de voeten bij door deze te draaien.

14 AUDIO MUTE schakelaar/indicator

Druk op deze schakelaar om het huidige volumeniveau met onceveer 20 dB te verlagen. De indicator waar branden. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zieten. De indicator waar UIT.

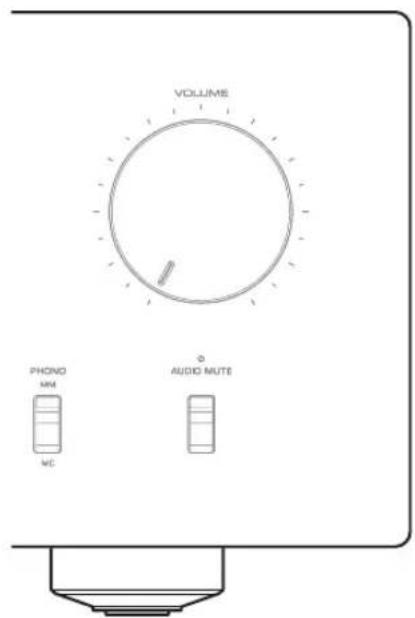

15VOLUME-knop

Past het volumenivcau aan. Deze instelling heeft geen invloed op het uitgangsniveau van de LINE 2 OUTaansluitingen.

LET OP

Als u MAIN DIRECT als signaalbron selekteert voor dit apparaat, is het geluidsvolumeniveau gefexeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

Namen en functies van onderdelen

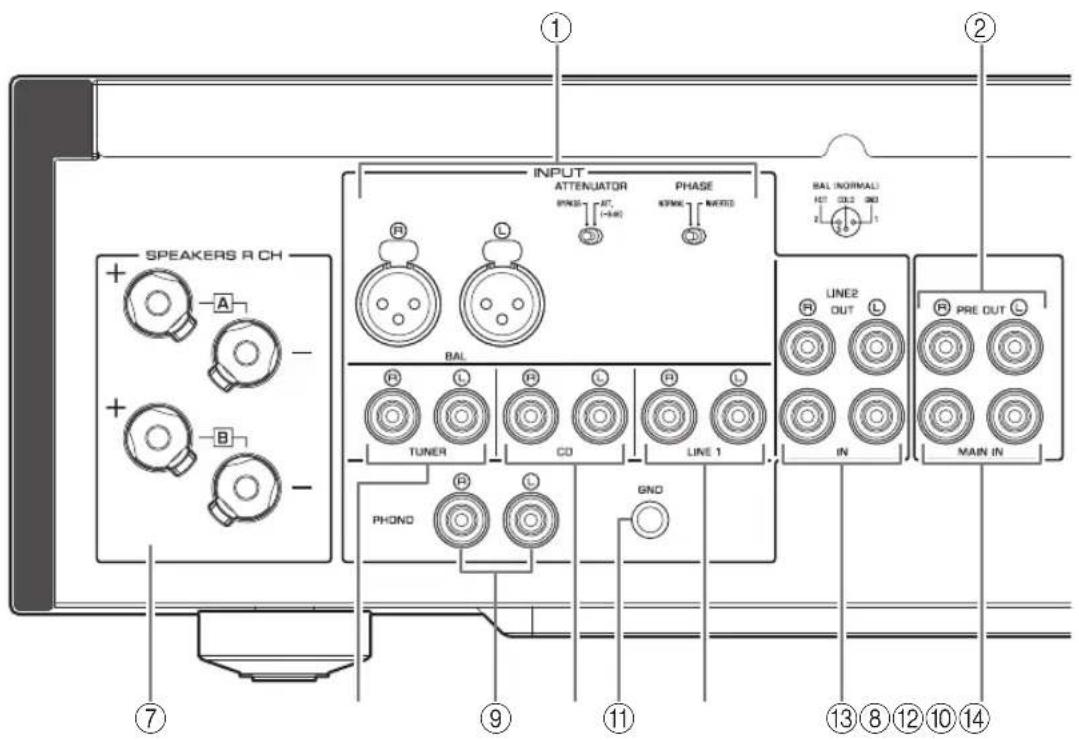

Achterpaneel

①BAL (gebalanceerd)-ingangen

Opmerking

Stel de ATTENUATOR-keuzeschakelaar en PHASE-keuzeschakelaar juist in voor deafspeelcomponent die op deze aansluiting is aangesloten. ( pagina 188)

② PRE OUT-aansluitingen

Opmerking

Audio-uitgangssignaal aan de PRE OUT-aansluitingen is hetzelfde signaal dat worden verzondenaar de SPEAKERS L/R CH-aansluitingen.
- De volgende parameterinstallingen zijn geldig voor audiosignalen bij de PRE OUT-aansluitingen.

-BASS
-TREBLE
-BALANCE
VOLUME

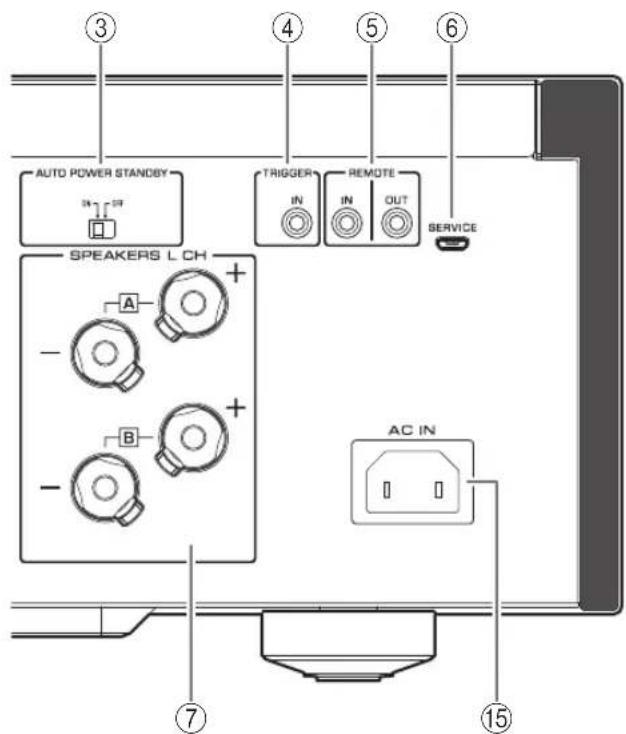

③ AUTO POWER STANDBY-schakelaar

ON: Het toestel gaat automatisch in stand-bymodus als het is ingeschakeld, maar gedurende acht uur nicht worden bediend (functie Automatische Standby).

OFF: Het toestel gaat nicht automatisch in stand-by-modus.

④TRIGGER IN-aansluiting

Sluit externe componenten aan die de triggerfunctie ondersteunen. ( pagina 188)

⑤REMOTE IN/OUT-aansluitingen

Sluit externe componenten aan die de functie externe bediencing ondersteunen. ( pagina 189)

⑥SERVICE-aansluiting

Deze aansluitingen worden gebruikt om het product te testen.

⑦SPEAKERS L/R CH-aansluitingen

TUNER-ingangen

⑨PHONO-ingangen

CD-ingangen

① GND (aarde)-aansluiting

Als u de draaitafel op dit toestel aansluit, aard deze dan met de GND-aansluiting. Hierdoor kurz u brom voorkomen.

VOORZICHTIG

Draai de GND-aansluiting Niet te ver los. Anders kan de knop losraken en per ongeluk door een kind worden ingeslikt.

Opmerking

Dit is geen aardlekschakelaar.

LINE 1-ingangen

LINE 2-aansluitingen

Sluit externe componenten aan met analoge audio-in-en uitgangen.

14MAIN IN-aansluitingen

Sluit externe componenten aan die een volumeregeling hebben, zodate aparaat als eindversterker kunt gebruiken.

LETOP

Als u MAIN DIRECT als signaalbron selekteert voor dit apparaat, is het geluidsvolumeniveau gefexeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

15AC IN-aansluiting

Sluit hier het meegeleverde netsnoer aan. ( pagina 190)

Namen en functies van onderdelen

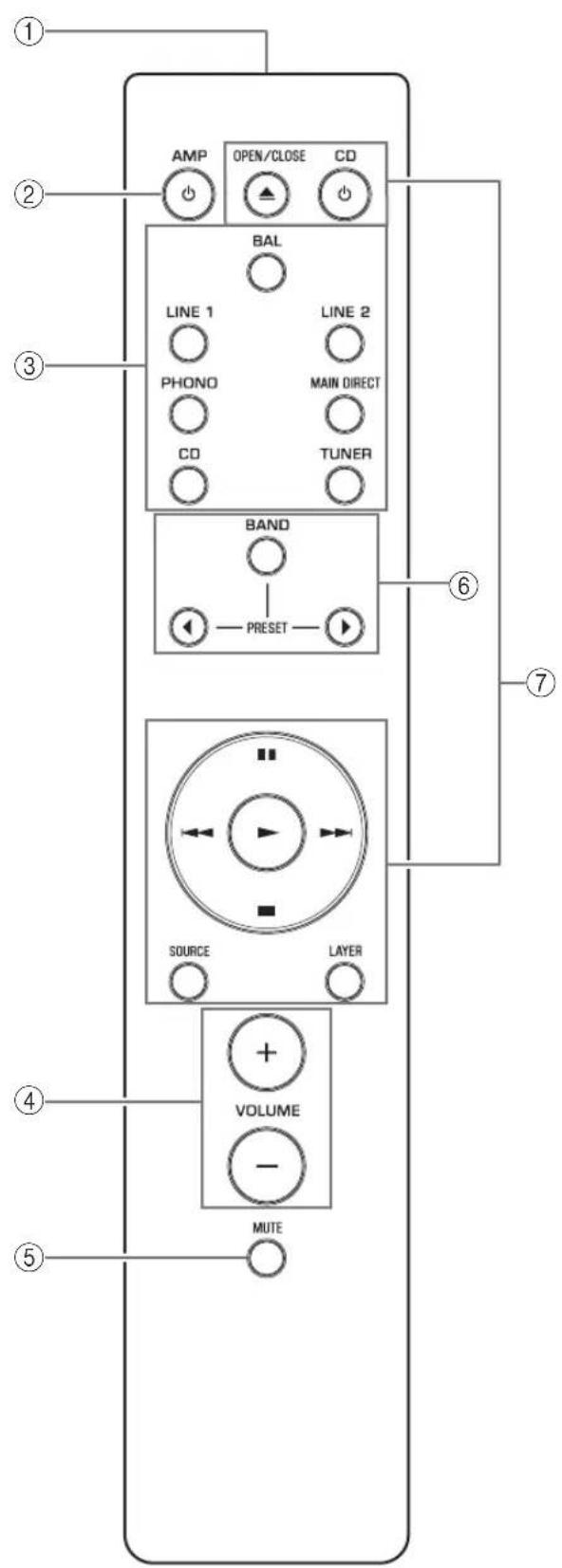

Afstandsbediening

①Infraroodzender

Deze produccert de infrarode bcdieningssignalen hier toestel. ( pagina 182)

② AMP-toets

Het toestel inschakelen ofaar stand-by-modus schakelen. ( pagina 174)

③Signaalbron selectietoetsen

Kies de signaalbron.

Audiosignalen van de geselecteerde signaalbron worden verzondenaar LINE 2 OUT-aansluitingen.

BAL: Selecteert de component die als signaalbron is aangesloten op de BAL-ingangen.

LINE 1/LINE 2: Selecteert de component die als signalbron is aangesloten op de LINE 1 of LINE 2-aansluitingen.

PHONO: Selectcert dc draaitafel die als signaalbron is aangesloten op de PHONO-ingangen.

MAIN DIRECT: Selectcert dc component die als signaalbron is aangesloten op de MAIN IN-aansluitingen.

CD: Selectcert de cd-speler die als signaalbron is aangesloten op de CD-ingangen.

TUNER: Selecteert de tuner die als signaalbron is aangesloten op de TUNER-ingangen.

Opmerking

• Als MAIN DIRECT is geseleeteerd als signaalbron worden er geen audiosignalen verzonden maar de PRE OUT, LINE 2 OUT of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen verzonden maar de LINE 2 OUT-aansluitingen.

④VOLUME+/-toetsen

Passen het volumenivcaa aan. Deze instelling heeft geen invloed op het uitgangsnivcau van de LINE 2 OUT-aansluitingen.

LET OP

Als u MAIN DIRECT als signaalbron selecteert voor dit apparaat, is het geluidsvolumeniveau gefexeerd. Om het volumeniveau in deze situatie aan te passen gebruikt u de volumeregelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen.

⑤MUTE-toets

Druk op deze tocts om het huidige volumeniveau met ongeveer 20 dB te verlagen. Druk nogmaals op deze toets om het oorspronkelijke volume voort tezetten.

⑥ Bedieningstoetsen tuner

De functies van een aangesloten Yamaha tuner bedieren. Raadpleeg voor meer informatie de gebruikershandleiding van de tuner.

⑦ Bedieningstoetsen cd-speeler

De functies van een aangesloten Yamaha cd-speler bedieren. Raadpleeg voor meer informatie de gebruikershandleiding van de cd-speler.

OPEN/CLOSE-toets: Opent en sluit de disklade van een aangesloten cd-speler.

CD-toets: Schakelt een aangesloten cd-speler in, of which schakelt deze in stand-by-modus.

(Weergave): Start het afsplen van de cd-speler.

(Pauze): Pauzecrt het afspelen van de cd-speler.
Druk op ref onhtet afspelen voort te zieten.

(Stop): Stopt het afspelen van de cd-speler.

• / - (Overslaan): Gaat verder maar de volgende track, of.gaat terug maar het begin van de huidige track.

URCE-toets: Selecteert de bron die moet worden afgespeeld op de cd-speler. De weergavebron verandert telkens u op deze toets drukt.

YER-toets: Schakelt de weergavelaag van een hybride super audio-cd om:tussen "Super audio CD" en "CD."

Opmerking

Sommige Yamaha tuners of cd-spelers ondersteunen de besturingstoetsen voor cd-spelers of tuners möglichk Niet.

Namen en functies van onderdelen

Inzetten van batterijen in de afstandsbediening

1Verwijder de klep van het batterijvak.

2Plaats twee batterijen (AAA, R03, UM-4) in hetvak met de polen (+en - ) de goede kant op, zoals aangegeven in het batterijvak.

■Deafstandsbediening bedieren

Zorg dat u dc afstandsbediening binnen de weergegeven zone gebruikt enrechtstreeks op de afstandsbedieningssensor op het voorpaneel van dit toestel richt.

3Plaats de klep van het batterijvak terug.

Aansluitingen

In dit gedeelte worden het aansluiten van het toestel op luidsprekers en audiobroncomponenten behandeld.

Aansluitingen

Aansluitschema

VOORZICHTIG

Zorg dat u alle aansluitingen heeft voltooid, voordat u het netsnoer in het stopcontact steekt. ( pagina 190)

LET OP

Als er een component is aangesloten op de MAIN IN-aansluitingen, is het geluidsvolume van het apparaat gefexeerd. Sluit waarom geen cd-speler aan of andere componenten die geen functie hebben voor volume-aanpassing op de MAIN INaansluitingen van het toestel. Anders kan er een hoog geluidsniveau worden geprodueerd, waardoor het toestel of de luidsprekers konnen beschadigen.

Aansluitingen

Opmerking

• Omdat deze einderversterker van het "floating" gebalanceerde type is, zijn de volgende verbindingen Niet möglichk.

-Aansluiting tussen twee ^ + ^ (of twee - - ^ ) terminals van de linker en rechter kanalen (afb. 1).
Aansluiting van alle "terminals van de linker en rechter kanalen van het toestel op de tegenovergestelde kanaalluidsprekers (kruislingse aansluiting, afb. 2).
-Aansluiting van de linker/rechter kanaal" terminals (of per abuis contact laden make) met de metalen onderdelen van het achterpaneel van dit toestel.

Afb.1

Afb. 2

• Sluit geen actieve subwoofer aan op de SPEAKERS L/R CHaansluitingen. Sluit de subwoofer aan op de PRE OUTaansluitingen van het toestel.

De luidsprekers aansluiten

■Luidsprekerkabels gebruiken

1 Verwijder ongeveer 10mm van de afterscherming van het uiteinde van de luidsprekerkabel, en draai de blootgelegde draden stevig samen om kortsluiting te voorkomen.

2Draai de knop op de Iuidsprekeraansluitingen los en steek de blanke draad zichwaarts in de opening van de aansluiting.

Diameter van de luidsprekkerabelopening:6,0mm

3Maak de knop vast.

VOORZICHTIG

• Draai de knop Niet te ver los. Anders kan de knop losraken en per ongeluk door een kind worden ingeslikt.
• Raak de luidsprekeraansluitingen Niet aan als het toestel is ingeschakeld, om het risico op elektrische schokken te verminderen.

LETOP

• Als de SPEAKERS-aansluitingen in contact komen met een metalen rack kan er kortsluiting optreden, met als gevolg schade aan het toestel. Als het toestel in een rack worden geinstalleerd, houd dan voldoende ruimte vrij, zodat de SPEAKERS-aansluitingen Niet in contact kuren komen met het rack.
• Laat de gestripte luidsprekerdraden elkaar Niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel. Anders+kennen het toestelen/of de luidsprekers beschadigd raken.

Opmerking

Alle aansluitingen moeten correctijken: L (links) maar L, R (rechts) maar R, "+" maar "+" en "-" maar "-". Raadpleeg voor meer informatie over de aansluitprocedure de handleiding van uw luidsprekers.

Banaanstekkerkabels gebruiken

(Modellen voor de VS., Canada, Australie, China, en Taiwan)

Draait eerst de knop op de SPEAKERS-aansluiting vast en steek verrolgens de banaanstekker in de kop van de knop.

■Aansluitkabels met Y-vormige krimpaansluitingen gebruiken

1 Schroef de knop los en klem de Y-vormige krimpaansluiting:tussen de ringmoer en de voet van de aansluiting.

2Maak de knop vast.

Dabbel bedrade verbinding

Een dubbel bedrade aansluiting scheidt de woofer van het deel voor de middentonen en dc hoge tonen. Luidsprekers die dubbel bedrade verbindingen ondersteunen, hebben tweepeer aansluitingen (in totaal vier).Deze tweepeer aansluitingen konnen de luidsprekers in twee onafhankelijk systemen verdelen. Om deze aansluiting te makes moet u de midden- en hoge tonendrivers op het enepeer aansluitingen aansluiten en de lage tonendrivers op het andereaar.

1Verwijder de verbindingsstukken of bruggen op de luidsprekers.

2Sluit dit toestel aan op de luidsprekers, zoals in de onderstaande afbeelding weergegeven.

Een voorbeeld van de aansluiting van het linker kanaal.

Achterpaneel van dit toestel Luidspreker

3Stel de SPEAKERS-keuzeschakelaar op het voorpaneel in op A+B BI-WIRING.

Aansluitingen

Gebalanceerde aansluiting

U kunt geen cd-speler of netwerkspeler met gebalanccerde XLR-aansluitingen op de BAL-ingangen van dit toestel aansluiten. Gebruik hiervoor gebalanccerde XLR-kabels.

ATTENUATOR-keuzeschakelaar: Hiermee kurz u het toegestanc ingangsniveau voor de gcebalanceerde ingangen instellen. Selecteer ATT. (-6 dB) als het audio-uitgangssignaal van de aangesloten component verwormd klinkt.

PHASE-keuzeschakelaar: Hiermee kan de positie (fase) worden ingesteld van de HOT pin (pin 2: HOT of pin 3: HOT) voor de gebalanceerde ingangen.

NORMAL

(Pin 2: HOT)

INV.

(Pin 3: HOT)

Raadpleeg de bedieningsinstructies van de aangesloten component voor de positie van de HOT-pin op de gebalanceerde uitgangen van de component.

Opmerking

• Selecteer NORMAL (Pin 2 is HOT) voor een Yamaha speler.
• Gebruik geen gebalanceerde en oncegalanceerde aansluitingen tegelijkertijd voor een component. Dit kan een aardlus veroorzaken die staatische elektricitieit en brom kan genereren.
  Zorg dat u bij het aansluiten van een kabel de pinnen van de plug uitlijnt met de openingsen van de ingang, en daarna de plug in de aansluiting steekt tot u een klik hoor. Verwijder de kabel door het lipje op de BAL-ingang in te drukken en vast te honden en zo de mannelijke XLR-connector uit de aansluiting te trekken.

XLR-aansluiting (vrouwelijk)

Hendel

• Selecteer voor een gebalanceerde aansluiting BAL-aansluitingen als signalbron.

Trigger-aansluiting

U kurz een Yamaha AV receiver op een andere component aansluten die de triggerfunctie ondersteunt. U kurz dit tocstel gcsynchroniseerd met een aangesloten component bedieren.

Achterpaneel van dit toestel
Yamaha AV receiver of een andere component die TRIGGER OUT-aansluitingen en PRE OUT-aansluitingen heeft.

Als de aangesloten component worden ingeschakeld, worden de stroom van dit toestcl ook ingeschakeld. Gelijktijdig worden de signaalbron van het apparaat ingesteld op MAIN DIRECT.

Als MAIN DIRECT is geseleed als signaalbron voor dit toestel, schakelt bij uitschakelen van de aangesloten component, dit toestel over op stand-by-modus.

Opmerking

Als de aan/uit-schakelaar van dit toestel op OFF staat, worden de stroom maar dit toestel Niet getriggerd.

External verbinding

Het toestel vanuit een andere kamer bedieren

Als u een in de handel verkrijgbare infraroodontvanger en -zender op de REMOTE IN/OUT-aansluitingen van dit toestel aansluit, kut u het toestel en/of een externe component vanuit een andere kamer bodieren met behulp van de meegeleverde afstandsbediening.

Afstandsbediening Externe component (CD-speler enz.)

■Afstandsverbinding:tussenYamaha-componenten

Wanner u over een andere Yamaha-component beschikt die externe verbinding ondersteunt, dan is een infraroodzender nicht nodig. Sluit een infraroodontvanger aan op de REMOTE IN/OUT-aansluitingen van dit toestel, zoals hieronder weergegeben.

Maximaal 3 Yamaha componenten (inclusief dit toestel) können worden geconfigureerd voor afstandsverbinding.

Afstandsbediening Yamaha component (maximaal 3 componenten, inclusief dit toestel)

Aansluitingen

Aansluiten van het netsnoer

Sluit nadat alle aansluitingen voltooid zich het netsnocr aan op de AC IN-aansluiting van het toctst en steck daarna de stekker in het stopcontact.

Appendix

Dit deel vermeldt technische specificaties van dit toestel.

Appendix

Technische gegevens

Gewogenuitgangsvermogen (20 Hz tot 20 kHz, 0,07% THD) 2-kanaals aangedreven

[Model voor Azie]

8Ω 90 W + 90 W
6Ω 110W+110W

[Overige modellen]

8Ω 90 W + 90 W
4Ω 150W+150W

Dynamisch vermogen

8Ω 105W+105W
6Ω 135W+135W
4Ω 190W+190W
2Ω 220W+220W

IEC uitgangsvermogen (1 kHz, 0,07% THD)

[Modellen voor het Verenigd Koninkrijk en Europa]
8Ω 95 W + 95 W

Maximaal continu uitgangsvermogen

2-kanaals aangedreven

8Ω 10 Hz tot 50 kHz

Dempingsfactor (1 kHz)

8Ω 250 of hoger

Ingangsgevoeligheid/ingsimpedantie (1 kHz, 100 W/8Ω)

PHONO (MC) 150 Vrms / 50Ω
PHONO (MM) 3,5 mVrms / 47 kΩ
CD (of gclijkwaardig) 200 mVrms / 47 kΩ
MAIN IN 1 Vrms/47 kΩ
BAL. 200 mVrms / 100 kΩ

Maximum ingangs/signaalvoltage (1 kHz, 0,5% THD)

CD (of gelijkwaardig). 2,80 Vrms

BAL

BYPASS. 2,80 Vrms
ATT. (-6 dB). 5,60 Vrms

Nominaal uitgangsvoltage / uitgangsimpedantie

LINE 2 OUT. 200mVrms / 1,5k
PRE OUT. 1 Vrms / 1,5 kΩ

Nominaluitgangsvermogen van de

hoofdtelefoonaansluiting

(1 kHz, 32Ω, 0,2% THD)

50mW+50mW

Frequentierresponds

5 Hz tot 100 kHz. +0/-3 dB
20 Hz tot 20 kHz. +0 / - 0,3 dB

Afwijkingen van RIAA equalizer

PHONO (MM/MC) ± 0,5 dB

2-kanaals aanged reven

PHONO (MC) LINE 2 OUT, 1,2 Vrms .0,02%
PHONO (MM) LINE 2 OUT, 1,2 Vrms .005%
CD (of gelijkwaardig)/BAL
SPEAKERS OUT, 50 W/8Ω. 0,035%

Signaal/ruisverhouding (JEITA, IHF-A network)

PHONO (MC) 90 dB
PIIONO (MM) 96 dB
CD (of gelijkwaardig). 110 dB
BAL 114 dB

Restruis (IHF-A-network)

33 Vrms

Kanaalscheiding (JEITA, 1 kHz/10 kHz)

CD (of gelijkwaardig)/BAL.74/54 dB of hoger

Karakteristieken toonregeling

BASS

Versterken/verzwakken. 50Hz / ± 9 dB

Turnoverfrequentie 350 Hz

TREBLE

Versterken/verzwakken. 20 kHz / ±9 dB

Turnoverfrequentie 3,5 kHz

Stroomvoorziening

[Modellen voor de VS en Canada] ... AC 120 V, 60 Hz

[Model voor China] AC 220 V, 50 Hz

[Model voor Korea] AC 220 V, 60 Hz

[Model voor Australie] AC 240 V, 50 Hz

[Modellen voor het Verenigd Koninkrijk en Europa] AC 230 V, 50 Hz

[Model voor Azie] AC 220-240 V, 50 Hz/60 Hz

[Model voor Taiwan]AC 110 V, 60 Hz

Stroomverbruik

[Model voor Azie] 250 W

[Overige modellen] 350 W

Stroomverbruik in wachtstand

OFF-modus 0,1 W

Stand-by-modus 0,2 W

Maximaal stroomverbruik (1 kHz, 4Ω 10% THD)

[Model voor Taiwan] 700 W

• De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werk gepubliceerd. Voor de meest recente handleiding gaat u maar de website van Yamaha, waar u het bestand met de handleiding kutn downloads.

Appendix

Schema

Akoestische kenmerken

■Karakteristieken toonregeling
Totale hamonische verrorming

Appendix

■Totale harmonische verrorming (PHONO)

Foutopsporing

Raadpleeg de onderstaande tabel als dit toestel nicht juist functioncert. Als de onderstaande instructies het probleem nicht verhelpen, of als het door u ervaren probleem hier nicht worden vermeld, zet het toestel dan uit, haal de stekker uit het stopcontact en neem contact op met uw dichtst bijzijnde Yamaha dealer of service center.

Probleem Oorzaak	Oplossing		Zie pagina
Toestel.gaat Niet aan.	Het netsnoor is Niet aangesloten op de AC IN-aansluiting op het achterpaneel of is Niet in het stopcontact gestoken.	Sluit het netsnoor op de juiste manier aan. 190
	Het toestel is blootgesteld geweest aan een sterke externe elektrische schok (bijvoorbeeld een blikkseminslag of een ontlading van statische elektriciteit).	Schakel het toestel uit, trek de stekker van het netsnoor uit het stopcontact, wacht 30 seconden en steek de stekker weein het stopcontact.	—
De (aan/uit)-indicator op het voorpaneel knippert.	De beveiliging is in werkung getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel Niet raken en schakel het toestel in.	186
	Er is een probleem met de interne schakelingen van dit toestel.	Trek de stekker uit het stopcontact en neem contact op met de dichtstbijzijnde geauthoriseerde Yamaha dealer of service.	—
Als het toestel is ingeschakeld, knippert de INPUT-indicator en wordt het volumeniveau verlaagd.	De beveiliging is in werkung getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel Niet raken en schakel het toestel in.	186
Er is geen geluid hoorbaar.	In- of uitgangskabels Niet op de juiste manier aangesloten.	Sluit de kabels op de juiste wijze aan. Als het probleem blijft bestaan, zijn de kabels misschien defect.	184
	Er is geen geschikte signaalbron geseleeteerd.	Selecteer een geschikte signaalbron met de INPUT-keuzeschakelaar op het Voorpaneel (of met een van de ingangskeuzetoetsen op de afstandsbediening).	176, 180
	De SPEAKERS-keuzeschakelaar staat op OFF.	Zet de SPEAKERS-keuzeschakelaar in de juiste positie.	175
	De luidsprekerkabelsijken Niet juist aangesloten.	Zorg dat de luidsprekerkabels op de juiste manierijken aangesloten.	186
Het geluid worden plotseling onderbroken.	De beveiliging is in werkung getreden vanwege kortsluiting enz.	Zorg dat de luidsprekerdraden elkaar of het achterpaneel van het toestel Niet raken en schakel het toestel in.	186
Het volume kan Niet worden ingesteld.	MAIN DIRECT is geselecteerd als signaalbron.	Pas het volumeniveau van de aangesloten component aan. Of sluit de externe component aan op andere ingangen dan de MAIN IN-aansluitingen en kies verwolgens de bijbehorende signaalbron.	176
Er is maar een kanaalluidspreker hoorbaar.	De afspeelcomponent of de luidsprekersijken Niet juist aangesloten.	Zorg dat ze op de juiste manierijken zijns aangesloten. Als het probleem blijft bestaan,ijken de kabels misschien defect.	184
	De volumeniveaubalansussen de linker enrechtier luidsprekers is Niet juist ingesteld.	Pas de volumeniveaubalansussen de linker enrechtier luidsprekers aan met de BALANCE-regelaar.	176
De lage tonen klinken tezwak en de weergave is sfeerloos.	De draden + en -+zijn verkeerdom aangelsloten op de versterker of de luidsprekers.	Sluit de luidsprekerkabels aan op de juiste + en - fase.	186
Er is een "brom"hoorbaar.	In- of uitgangskabels Niet op de juiste manier aangelsloten.	Sluit de kabels op de juiste wijze aan. Als het probleem blijft bestaan,ijken de kabels misschien defect.	184
	De draaitafel is Niet geaard via de GND-aansluiting.	Sluit de draaitafel aan op de GND-aansluiting van dit toestel.	184
De afgeseelde audio van de op BAL-ingangen aangelsloten component klinkt verrormd.	Het ingangsniveau bij de gebalanceerde ingangen overschrijdt het toegestane ingangsniveau.	Als het uitgangsniveau bij de gebalanceerde XLR-uitgangen op de aangelsloten component het dubbele is, vergeleken met de ongebalanceerde RCA-aansluitingen, stel de ATTENUATOR-keuzeschakelaar die zich onder de ingangsansluitingen bevindt dan in op ATT. (-6 dB).	188
De bas heeft geen diepte als BAL is geselecteerd.	De polariteit is Niet juist.	Kies de correcte polariteit met behulp van de PHASE-keuzeschakelaar.	188
Afspelen van audio klinkt verrormd als u luisiert maar een aangelsloten cd-speler or tapedeck via de hoofdtelefoon (die is aangelsloten op een cd-speler of tapedeck).	Het toestel is uitgeschakeld. Schakel hettoestel in. 174
Het volumeniveau van de vinyl grammofoonplaat is te laag.	De PHONO-schakelaar op het voorpaneel is onjuist ingesteld.	Zet de PHONO-schakelaar op MM of MC aan de hand van het type element van de draaitafel in kwestie.	177
De afstandsbediening werkt Niet of nicht waar behoren.	De afstandsbediening is buitenhaar bereik gezruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 30 graden ten opzichte van loodrecht op het voorpaneel.	182
	Direct zonlicht of verlichting (vooral van TL-lampen, stroboscoopverlichting enz.) valt op de sensor voor de afstandsbediening van dit toestel.	Verplaats de richting van de verlichting of het toestel.	—
	De batterijen raken leeg. Vervang alle batterijen. 182

Onderhoud

Wij adviseren gebruik van een reinigingsdoek, zoals die voor piano's worden gebruikt.

Andere oppervlakken

Gebruik geen chemische middelen, zoals benzeen of oplosmiddel voor het reinigen. Anders kan het oppervlak beschadigen.

Wrijfdoppervlakken meteen drogedoek schoon.

Poi3paBJIeM BAC H 6JIaIogApHm 3a IIpno6peTHe IaHHoro IIpoIyKra Yamaha.

Bb mokeTe hacJaKdIbCra ctepeo3BykOM BbICOKO KAeCTBa y ce6a IOMa C HOMOIO DaHHOro HHTerpnpOBaHOrO yCHNTeJI MOIIHOCTH.
IpaBnHbHO 6e30aHcHO HCIOb3OBAHHN IpoyKaMbI IIpeJIaRaem BHHMaTcJbHO O3HaKOMHTbcra DaHHbIM pyKOBoCTBOM H bpoHopa No 6e3oNaHocTH.

XpaHHTe pyKOBoCTBO B HaTeKHom IOCTyTHOM MeTe IaJIbHeIIIErO HIOJIb3OBAHII.

Функцин

Πлаьоши снмmetрчный koHtypДЛЯ усЛHTeJIЯ MOИСHOCTH
ChmmetprnHaI nepeJaHa oT BbOJa I0 BbIBOJa cHrHaJa
KoHTyp peRyIInpOBKn TeM6pa c cnCTeMoI npaJIJIeJIbHOrO yIpaBJIeHHr IpOMKocTbIO
Блok птунибольшов мошостс с четырмя OTдевн IMN KOHTypamn
ChmmetprnHbI dH3aHcJeBOH npaBOcTOpOhbl
ДискpeTHbI ΦoHoycnJIHTeJIb
BbICOKoPOn3BODHTeJIbHbIyCnJIHTeJIbДJIaHayIIHHKOB c HN3KIM COIIPOTHBJIeHNHeM

HOpMaunIyO3HaKOMJeHnIpeepncnoB3OBaHnem npodykTa

OdaHHOM pyKOBoDCTBe

B daHIOm pyKOBOCTBC oHncaHb yHKHH aHnapaTa H npOcdupb IOKIIIOCHIN.
- HIIIOCTpaIHH B IaHHOM pyKOBOCTBE IIpeIcTaBJIeHbI TOJIbKO B O3HaKOMHTeJIbHBIX IeJIAX.
TexHHueckHe xapaKtepHCTKN H BHeIIHHBnMOTy 6bTTb3MeHeHb6e3 yBeOMJIeHH.

PNEyPEXKDEHNE 063HaaeMepbI IpeIOCTOPOKHOCTN, KOtOpbcJIeJeYET CO6HOaTb, TTo6bI

H36eKaTb Pncka CmepTN HIN cepBe3HOJ TpaBMbl.
